MANUALE UTENTE iLevel Joie

Congratulazioni per essere entrato a far parte della famiglia Joie. Siamo lieti di participare al suo viaggio con il bambino. Viaggiando con ilsystema di ritenuta per bambini migliorato Jole i-Level, stai utilizzando unsystema di ritenuta per bambini migliorato i-Size di alta qualità e con sicurezza totamente certificata. Leggere attentamente quello manuale e atteneri a agli procedure per garantire un viaggio comodo e la migliorhe protezione per il bambino.

Perutilizzare il systemadi ritenuta per bambini migliorato Joie con agganci i-Size ISOFIX in conformita alla normativa ECE R129/01, il bambino delve soddisfare i seguenti requisiti. Altezza del bambino 40 cm-85 cm/Peso del bambino<13 kg; (circa 1,5 anni o meno)

Base

Le presenti istruzioni sostrano l'uso della culla portatile e della base. Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nel fondo del rivestimento imbottito.

Elenco parti

Assicurarsi che siano presenti tutti i componenti. Se quale componente risulta mancante, consultare il rivenditore.

1 Maniglia
2 Capottina
3 Inserto per neonati
4 Pulsante di regolazione della cintura
5 Regolatore
6 Fibbia
7. Tracolla
8 Attacchi cintura
9 Fibbia della cintura

10 Pulsante di sgancio del passeggino

11 Pulsante di regolazione della maniglia

AVVERTENZA

! Perutilizzare il systemadi ritenuta per bambini migliorato con agganci ISOFIX in conformità alla normativa ECE R129/01, il bambino deve soddisfare i seguenti requisiti
Altezza del bambino 40 cm-85 cm/Peso del bambino≤13 kg; (circa 1,5 anni o meno).
! Le cinghie che fissano ilsystema di ritenuta per bambini migliorato al veicolo devono essere strette, le cinghie del bambino devono essere adattate al suo corpo e non devono essere attorcigliate.
!Dopo averMESSo il bambino nelsystemadi ritenuta per bambini migliorato,utilizzare correttamente la cintura di sicurezza e assicurarsi che la cinghia addominale sia indossata in bassoin modulo da sostenere il bacino.
! Ilsystemadi ritenutalabambinoigrigorato o la base devono essere sostituiti se sono stati sottomposti a violenti sollecitazioni in caso di incidente. Un incidente più causare danni impossibili da notare.
! Considerare il pericolo di apportare modifiche o aggiunte al dispositosivo除去 l'approvazione dell'autorità di omologazione e il pericolo di non seguire attentamente le istruzioni di installmente fornite dal produttore del systemi di ritenuta per bambini.
! Tenere ilsystema di ritenuta per bambini migliorato lontano alla luce del sole per evitare di causare uszioni alla pelle del bambino. Toccare sempre ilsystema di ritenuta per bambini migliorato prima di far sedere il bambino.
! Non lasciare il bambino incustodito nel systema di ritenuta per bambini migliorato.
! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.
! Ilystemadi ritenutaper bambini migliorato nondevessere usizzatonsenza il rivistamento imbottito.
Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costitucono parte integrante delle prestazioni del sistema di ritenuta.
NON utilizzare alcun carico sui punti di fatto diversi da quali descritti nelle struzioni e contrassegnati sulsystema di ritenuta per bambini migliorato.
! Prima di acquistare quello sistema di ritenuta per bambini migliorato, assicurarsi che possa essere installato correttamente nel veicolo.
! NESSUNistema di ritenuta per bambini migliorato è in grado di garantire una protezione completa da lesions in caso di incidenti. Tuttavia, l'uso corretto del sistema di ritenuta per bambini migliorato riduce il rischio di lesioni gravi o mortali per il bambino.

AVVERTENZA

NON installare ilsystema di ritenuta per bambini migliorato perché osservare le istruzioni del presente manuale. Si potrebbero causare lesions odecesso.
! NON utilizzato quelloystemadi ritenuta per bambini migliorato se presenta danni o parti mancanti.
NON vestire il bambino con indumenti troppo grande, in quanto si potreb be impedire al bambino di essere correttamente e saldamente allacciato con le cinture per le spalle e la cintura spartigambe.
NON lasciare quelloystema di ritenuta per bambini migliorato o altrialelement non allacciati all'interno del veicolo in quanto possono essere sbalzati, con seguenti lesioni per i passeggeri in una curva brusca, unarresto improviso o un urto.
Non posizionare ilsystema di ritenuta per bambini migliorato nei sedili in cui è Installato un airbag anteriore attivo. Potrebbero verificarsi lesioni gravi o il deceso. Per ulteriori informazioni,fare riferimento al manuale del veicolo.
NON utilizzato unsystema di ritenuta per bambini migliorato di seconda mano o del quale non si conoscono i precedenti perché potrebbe avere danni strutturali che mettono in pericolo la sicurezza del bambino.
NON utilizzato corde o simili per fissare il systemi di ritenuta per bambini migliorato nel veicolo o bloccare il bambino nel systemi di ritenuta migliorato.
! NON utilizzato cuscini interni diversi da quelli consigliati per lo stato.
sistema di ritenuta per bambini migliorato.
Assicurarsi che il sistema di ritenuta per bambini migliorato sia installato in modo tale che neessun componente interferisca con i seggiolini movilili o con il funzionamento degli sportelli del veicolo.
! Rimuovere la culla portatile e la base dal sedile del veicolo se non vengono usati frequentemente.
! Rivolgersi al rivenditore per problemi relativi a manutenzione, riparazione e sostituzione dei pezzi.
! Per evitare i rischio di caduta, proteggere sempre il bambino con l'apposita cintura quando vieneippo nella culla portatile,anche quando ilsystema di ritenuta per bambini migliorato non è nel veicolo.
! Prima di trasportare a mano la culla portatile, assicurarsi che il bambino sua bloccato con l'apposita cintura e che la maniglia sia correttamente bloccata in posizione verticale.

AVVERTENZA

! Per evitare lesioni gravi o decesso, NON collocare la culla portatile su superfici elevate con il bambino all'interno.
! I componenti delsystemadi ritenuta per bambini migliorato non devono essere mai lubrificati.
! Fissare ilsystemadi ritenuta per bambini migliorato,anche per breviagi,ovvero quando si verificano la maggior parte degli incidenti.
! NON usare quelloystemadi ritenuta per bambini migliorato peroltte 5 anni da data di acquisto, in quanto i componenti si degradano nel tempo o in seguito all'esposizione alla luce solare e potrebbero non funzionare correttamente in caso di incidente.
Controllare freuquentemente la presenza di sporizia nelle guidhe ISOFIX e pulirle se necessario. L'affidabilità più essere ridotta dalla penetrazione di sporizia, polvere, residui di cibo, ecc.
! NON collocare oggetti sulla superficie della base.

Emergenza

In caso di emergenza o incidenti, è extremamente importante portare il bambino al pronto socorro per cure mediche immediate.

Informazioni sul prodotto

“i-Size” (sistema universali di ritenuta integrale per bambini migliorato ISOFIX) è una categoria di sistema di ritenuta per bambini migliorato utilizzabile in tutte le posizioni di seduta i-Size di un veicolo.

1. In conformità alla normativa ECE R129/01, la culla portatile con base è un sistema di ritenuta per bambini migliorato universale ISOFIX Classe C, D e deve essere montato con attacchi ISOFIX.
2. É un sistema di ritenuta per bambini migliorato "i-Size". É omologato alla normativa ECE R129/01, per l'uso in posizioni dei sedili dei veicoli "compatibili i-Size", come indicato dal produttore nel manuale dell'utente del veicolo.
3. In caso di dubbi, consulare il produttore o il rivenditore del sistema di ritenuta per bambini migliorato. É un SISTEMA DI RITENUTA PER BAMBINI MIGLORATO i-Size ISOFIX.

É omologato alla series di emendamenti ECE R129/01 (a aggi non tutti i manuali del produttore del veicolo includono la compatibilità i-Size). Questo seggiolino e la base sono omologati per l'uso in veicoli compatibili ISOFIX. Fare riferimento al situ del produttore del veicolo o consultrare il rivenditore.

Posso nessere montati su veicoli con posizioni omologate come positizioni i-Size ISOFIX (come specificato nel manuale del veicolo), a seconda della categoria del system di ritenuta per bambini migliorato e del dispositivo.

Materiali Plastica, metallo, tessuto N.brevetto In attesa di brevetto

Dubbi sull'installazione

vederle figure 1-2

! Questa culla portatile é adatta per sedili dei veicoli con punti di incoraggio i-Size ISOFIX con la base.
! NON installare quello sistema di ritenuta per bambini migliorato su sedili dei veicoli rivolti lateralmente o verso la parte posteriori rispetto al senso di marcia del veicolo. 2 -1
NON posizionare ilsystema di ritenuta per bambini migliorato rivolto in senso contrario di marcia sul sedile anterio se sono presenti airbag 2-2. Potrebbero verificarsi lesioni gravi o decesso. Per ulteriori informazioni,fare riferimento al manuale del veicolo.
! Si raccomanda di installare quello sistema di ritenuta per bambini migliorato sul sedile posteriore del veicolo. 2-3
! NON installare quelloystemadi ritenuta per bambini migliorato su sedili dei veicoli che si sono rivelati movibili durante I'installazione.

2

2

3

Regolazione della maniglia

La maniglia della culla portatile vuo.
essere regolata in 2 positioni.

Posizione 1 Posizione per trasporto in auto, con maniglia o passeggino.

Posizione 2 Posizione seggiolino.

Per regolare la maniglia, premere i pulsanti della maniglia su entrambi i lati per rilasciarla 4-1, quando ruotare la maniglia finché non scatta in una delle 2 posizioni. 4-2

Installazione con base

vederle figure 5-14

1. Montare le guide ISOFIX con i punti di anticoraggio ISOFIX. Le guide ISOFIX possono proteggere la superficie del sedile del veicolo ed evitare che si strappino. Posso sono anche guidare gli attacchi ISOFIX.

2. Apire il supporto dal vano.

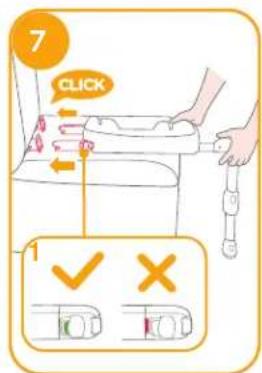

3. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare cli csc su entrambi gli attacchi ISOFIX nei punti di incoraggio ISOFIX.

Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di anticoraggio ISOFIX. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX delve essere completenessmente verde.
! Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX.

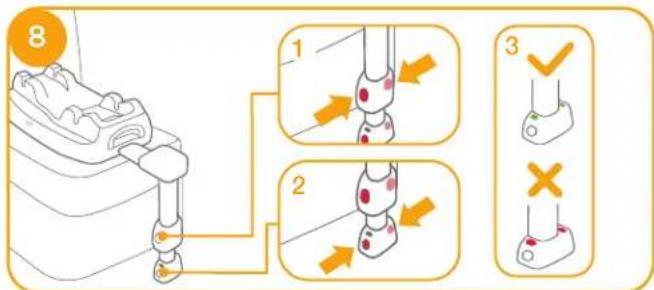

1. Dopo aver posizionato la base sul sedile del veicolo, estendere il supporto per aprirlo sul pianale 8. Se l'indicatore del supporto è verdè significà che è installato correttamente; se è rosso significà che è installato in modo non corretto. 6-3

Il supporto presente 24 positioni. Se I'indicatore del supporto è rossso significica che il supporto è in una posizione non corretta.
! Assicurarsi che il supporto sia a contatto con il pianale del veicolo.
! Premere il pulsante di rilascio del supporto, quindi accorriarlo versusl'alto.

1. La base completeness montata viene mostrata in

Gli attacchi ISOFIX devono
essere fissati e bloccati sui puniti di anticoraggio ISOFIX. -1
Il supporto delve essere installato correttamente con l'indicatore verde.

1. Spingere verso il basso la culla portatile nella base 10. Se il sistemi di ritenuta per bambini migliorato è fissato, l'indicatore di blocco delsystema di ritenuta per bambini migliorato è verde. 11
   Sollevare la culla portatile per assicurarsi che sia bloccata saldamente nella base.

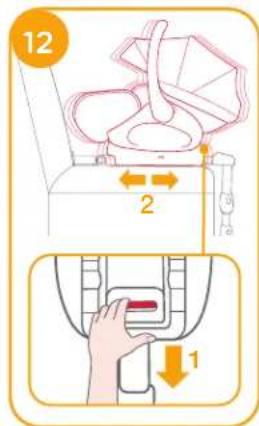

2. Premere il pulsante di sgancio della base e spingere di nuovo la base contro il sedile del veicolo finché non è stretta. 13

1. Per rilasciare il modulo culla portatile, sollevarlo 19-2除去 si preme il pulsante di regolazione del modulo culla portatile. 19-1
2. Per rimuovere la base, premere il pulsante di bloccaggio secondario 4-1, quando il pulsante di sgancio ISOFIX 4-2 sugli attacchi ISOFIX prima di rimuovere la base dal sedile del veicolo. 4

Regolazione dell'altezza del poggiatesta e delle cinture per le spalle

Controllare che le bretelle siano all'altezza appropriata. Scegliere un paio adeguato di fessure per cinture per le spalle in base all'altezza del bambino.

! La parte inferiore del poggiatesta deve essere allineata con il punto più alto della spalla del bambino, come migliorato in 15, mai sulla linea della spalla. 16
! Se le bretelle non sono all'altezza appropriata, il bambino potrebbe essere espulso dalsystemadi ritenuta per bambini migliorato in caso di incidente.

Tirare la leva di regolazione del poggiatesta, quindi tirare verso l'alto o spingere verso il basso il poggiatesta finché non scatta in una delle 7 posizioni. Le positivi del poggiatesta sono mostrare in

Regolazione dello schienale

vedere le figure 19-20 Lo schienale più essere regolato in 3 diverse angolazioni.

Premere il pulsante di regolazione schienale per sollevare o abbassare lo schienale.

Bloccaggio del bambino nel sistema di ritenuta per bambini migliorato

védere le figure 2 - 5

Nota

Una volta sistematico il bambino nel seggiolino, verificare che le cinture per le spalle siano all'altezza adeguata.

1. Premendo il pulsante di regolazione cintura, tirare completamente le due cinture per le spalle della culla portatile.
2. Sganciare la fibbia delle bretelle premendo il pulsante grosso. 22

1. Mettere il bambino nella culla portatile e agganciare la fibbia. E 24

2. Serrare le cinture per le spalle tirando il regolatore.

Uso del tettuccio

védere le figure 27

Sgancio della capottina e dell'imbottitura

vederle figure 29

1. Per staccare la capottina, premere contemporaneamente il pulsante del supporto capottina per estrarla.

1. Staccare le fasse elastiche sul supporto capottina.

1. Quindi, staccare le chiusure in velocro dell'imbottitura del poggiatesta per rimuovere la capottina. 30

Cura e manutenzione

! Lavare la federa e l'imbottitura interna con acqua fredda sotto i 30^
! Non stirare il rivestimento imbottito.
Non caneggiare e non lavare a secco il rivestimento imbottito.
! Non usare un detergente non diluito, benzina o altri solventi organici per lavare la culla portatile o la base. Potrebbero danneggiare ilsystema di ritenuta per bambini migliorato.
! Non attorcigliare la federa e l'imbottitur a interna per asciugare. Si potrebbero lasciare grinze sulla federa e l'imbottitur a interna.
! Appendere la federa e l'imbottitura interna all'ombra per asciugare.
Rimuovere la culla portatile e la base dal sedile del veicolo se non vengono usati per un lungo periodo di tempo. Sistemare il sistema di ritenuta per bambini migliorato in un luogo fresco, asciutto e a cui il bambino non possa accedere.

1. Infilare la cintura per le spalle attraverso la relativa fessura. 39
2. Staccare le fasce elastiche sul retro del poggiatesta per rimuovere il rivestimento imbottito. 39

Per rimontare il rivestimento imbottito, invertire le procedure di cui sopra.
