Marca	Whirlpool
Modello	WL B4560 NEW
Tipo di prodotto	Piano cottura a induzione da incasso
Numero di fuochi	4 (di cui 2 combinabili in zona FlexiCook)
Potenze disponibili	2,5 kW / 4,0 kW / 6,0 kW / 7,2 kW (regolabile)
Funzioni speciali	6th Sense: Sciogliere, Mantenere in caldo, Sobollire, Bollire
Booster	Riscaldamento rapido (P) su ogni zona
FlexiCook	Combinazione delle zone 1 e 2 per pentola grande o ovale
Timer	2 timer indipendenti (sinistra/destra) con spegnimento automatico
Blocco	Blocco dei tasti (pressione 3 secondi)
Indicatore di calore residuo	Visualizzazione « H »
Rilevamento pentola	Automatico, spegnimento se assente o incompatibile
Rivestimento	Vetroceramica con tecnologia iXelium (manutenzione facilitata)
Pulizia	Panno morbido, detergente per vetro; raschietto per residui incrostati
Sicurezza	Spegnimento automatico, blocco, surriscaldamento, rilevamento errori
Alimentazione elettrica	230 V ~ 50/60 Hz, collegamento fisso o presa
Dimensioni (L x P x A) stimate	60 x 51 x 5 cm (da incasso)
Peso stimato	Circa 12 kg
Indice di riparabilità	Non comunicato (ricambi disponibili tramite SAV)
Accessori forniti	Manuale d'uso, kit di montaggio (a seconda della versione)

Domande frequenti - WL B4560 NEW WHIRLPOOL

Come accendere e spegnere il piano cottura?

Premere il pulsante Accensione/Spegnimento (simbolo ) per circa 1 secondo per accendere. Per spegnere, premere lo stesso pulsante: tutte le zone si spengono.

Quali tipi di pentole usare con un piano a induzione?

Utilizzare solo utensili a base ferromagnetica (acciaio smaltato, ghisa, acciaio inox adatto). Verificare con una calamita: se si attacca, la pentola è compatibile. Evitare alluminio, vetro, rame.

Come regolare la potenza massima del piano?

Collegare l'apparecchio, entro 60 secondi premere per 5 secondi il pulsante + del timer destro. Confermare con OK, quindi scegliere 2,5 / 4,0 / 6,0 / 7,2 kW. Il valore rimane in memoria.

Cosa fare se viene visualizzato un codice di errore (es. F0E1, F0E7)?

Consultare la Guida alla risoluzione dei problemi nel manuale. Ad esempio, F0E1 indica un utensile non adatto: premere due volte Accensione/Spegnimento. Se il problema persiste, scollegare per 60 secondi e contattare l'assistenza.

Come attivare il blocco del pannello di controllo?

Premere il pulsante OK/Blocco per 3 secondi. Viene emesso un bip e si accende un indicatore. Solo il pulsante Accensione/Spegnimento rimane attivo. Per sbloccare, ripetere l'operazione.

Come utilizzare la funzione FlexiCook?

Premere il pulsante FLEXICOOK per combinare le zone 1 e 2. È quindi possibile utilizzare una grande pentola rettangolare o ovale, oppure spostare una pentola rotonda su tutta la zona. La potenza viene regolata con i due tastierini.

Come pulire il piano in vetro iXelium?

Utilizzare un panno morbido (microfibra) con acqua o un detergente per vetro. Per i residui incollati, lasciare un panno umido per alcuni minuti e poi asciugare. Evitare spugne abrasive e prodotti a base di cloro.

Posso usare una piastra adattatrice per pentole non a induzione?

Sconsigliato: l'adattatore riduce l'efficienza e può provocare surriscaldamento. Rischia di danneggiare la piastra e il piano. Utilizzare preferibilmente utensili adatti.

Cosa significa la visualizzazione 'H' su una zona?

È l'indicatore di calore residuo: la zona è ancora calda. Non toccarla. L'indicatore scompare quando la zona si raffredda.

Come attivare la modalità Demo?

Collegare il piano, attendere la sequenza di accensione, quindi entro il primo minuto premere per 5 secondi il pulsante Booster (P) del tastierino inferiore sinistro. Il display mostra 'DE'. Per uscire, ripetere l'operazione.

MANUALE UTENTE WL B4560 NEW WHIRLPOOL

Prima di utilizzato l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consulazioni successive.
Queste istruzioni e l'apparecchio sono corredati da importanti avventenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina qualiasi responsabilità che derivi alla mancata osservanza delle presenti istruzioni di sicurezza, da usi improprii dell'apparecchio o da errate impostazioni dei comandi.
AVVERTENZA: Se la superficie del piano cottura è incrinata, non utilizzato l'apparecchio per evitare il rischio di folgorazione.
AVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.
ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua.
AVERTENZA: La cottura non sorvegliata su un piano di cottura con grasso e olio cui è sere pericolosa e generare incendi. Non tentare MAI di spegnere le fiamme con acqua: piuttosto, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio.
Non utilizzato il piano di cottura come superficie di lavoro o appoggio. Non avvincare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano completeness raffreddati per evitare il rischio di incendi.
Non pogiare oggetti metallici come coltelli, forchette, cucchia e coperchi sulla superficie del piano di cottura perché potrebbero surriscaldarsi.
Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorvegianza costante di un adulto tenere ancè l'apparecchio fuori alla portata dei bambini di età compresa tra 3 e 8 anni. I bambini di età superioreagli 8 anni,le persone con ridotte capacità fisiche,sensoriali o mentali e le persona che non abbiano esperienza o conoscenza dell'apparecchio potrannoutilizzarlo solo sotto sorvegianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo.Vietare ai bambini di giocare con I'apparecchio.I bambini non devono eseguire operazioni di pulizia e manutenzione dell'apparecchiozza la sorvegianza di unadulto.
Dopo l'uso, spegnere l'elemento del piano di cottura mediante il rispettovivo dato e nonfare affidavitamento sul rilevatore di tegami.
ATTENZIONE: L'apparecchio e i loro componenti accessibili possono divertare molto caldi durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferioreagli 8 anni, a meno che non siano costamente sorvegliati.
L'alimento non deve essere lasciato nel o sul prodotto per più di un'ora prima o dopo la cottura.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, adesempiontemporizzatore, o attraverso unsystema di lavoro a distanza separato.
L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismo; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.
Non sono consentiti altri usi (ad es., il riscaldamento di ambienti).
Questo apparecchio non è destinato ad applicazioni professionali. Non utilizzato l'apparecchio all'aperto.
AVERTENZA: Il piano di cottura a induzione puo generate un segnale acustico quando viene lasciato qualcosa sul pannello di controllo. Spagnere il piano cotturatramite il pulsante ON/OFF.

INSTALLAZIONE

Perevitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più personne. Per le operazioni di disimballaggio e installatione utilizzare i guanti protettivi per non procurarsi tagli.
L'installation, comprehendeanche eventuali raccordi per l'alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguit da personale qualificato. Non riparare o sostuire qualsiasi parte dell'apparecchio se non specificatamente richiesto nel manuale d'uso. Tenere i bambini a distance dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, controllare che l'apparecchio non sua stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare l'apparecchio alla rete elettrica. Durante I'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causareosi rischi di scosse elettriche. Attivare l'apparecchio solo dopo ave completinga la procedura di installazione.
Eseguire tutte le operazioni di taglio del mobile prima di insertire l'apparecchio, avendo cura di rimuovere trucioli o residui di segatura.
Se l'apparecchio non è installato sopra un forno, è necessario installare un pannello divisorio (non in dotazione) nel vano sottostante.

AVVERTENZE ELETTRICHE

Deve essere possibile scollegare l'apparecchio alla rete elettrica disinserendo la spina, se esta è accessible, otramite un interrottore multipolare

installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, la messa a terra dell'apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali.

Non utilizzato cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non devono più essere accessibili. Non utilizzato l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomiale di funzionamento o se l'apparecchio è caduto o è stato danneggiato.

L'installazione tramite spina del cavo di alimentazione non è consentita a meno che il prodotto non sia più dotato di quella fornita dal Produttore.

Se il cavo di alimentazione è danneggiato, devese sottuito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche.

PULIZIA E MANUTENZIONE

AVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica; inoltre, non usare in nessun caso pulitrici a getto di vapore.

Non utilizzato prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal symbolo del ricerclaggio.

Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettoando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo appearechio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e alle norme sui rifiuti di apparecchiature elettriche ed elettroniche 2013 (e successive modifiche).

Assicurandosi che quello prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le conseguenze negative per l'ambiente e la salute.

Il symbolo sul prodotto o sulla documentazione di accompagnamento indica che quello apparecchio non deve essere smaltito come rifiuto domestico, bensi conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Per sfruttare al meglio il calore residuo delle piastre, spegnerle alcuni minuti prima del termine della cottura.

La base della pentola o del tegame dovrebbe copire completamente la piastra di cottura; un recipiente con la base più piccola del diametro della piastra causera uno spreco di energia.

Durante la cottura, copire pentole e tegami con un coperchio che chiuda bene il recipiente e usare la minima quantità d'acqua possibile. La cottura除去 coperchio compra un consumo di energia notevolmente superiore.

Utilizzare solo pentole e padelle con fondo piatto.

DICHIARAZIONE DI CONFORMITA

Questo appearecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 60350-2.

NOTA

Le personne con un pacemaker o un dispositivo medico simile devono prestare attenzione quando si trovano in prossimità di quello piano di cottura a induzione quando è accesso. Il Campo elettromagnetico può influenzare il pacemaker o un dispositivo simile. Consultare il proprio medico o il produttore del pacemaker o un dispositivo medico simile per ulteriori informazioni sui loro effetti con i campi elettromagneti del piano di cottura ad induzione.

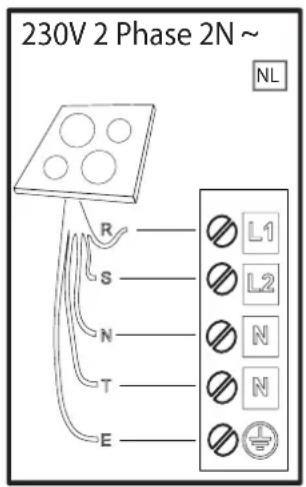

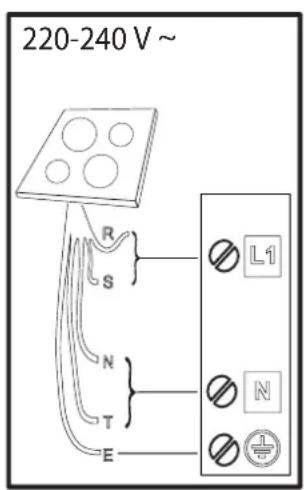

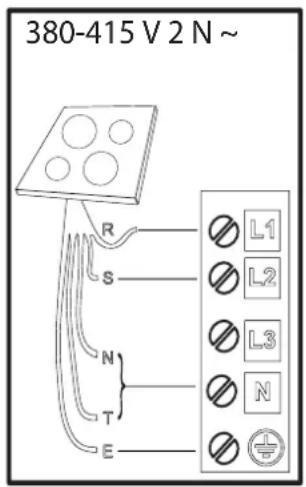

Il collegamento elettrico deve essere eseguito prima di collegare l'apparecchio alla rete.

L'installatione deve essere eseguita da personale qualificato a conoscenza delle norme vigenti in materia di sicurezza e installatione. Nella fattispecie, l'installatione deve essere eseguita in ottemperanza alle direttive della locale societa di fornitura elettrica

Controllare che la tension individata sulla targhetta matricola nella parte inferiore dell'apparecchio sa la stessa della rete elettrica domestica.

La messa a terra dell'apparecchio è obbligatoria per legge; utilizzare solo conduttori delle dimensioni appropriate (incluso il conduttore di terra).

GRAZIE PER AVERE ACQUISTATO UN PRODOTTO WHIRLPOOL

Per ricevere un'assistenza più completa, registrar il prodotto su www.whirlpool.eu/register.

Prima diutilizzare l'apparecchio leggere attendamente leistruzioni di sicurezza.

SI PREGA DI SCANSIONARE IL CODICE QR SUL PROPRIO APPARECCHIO PER OTTENERE MAGGIORI INFORMAZIONI

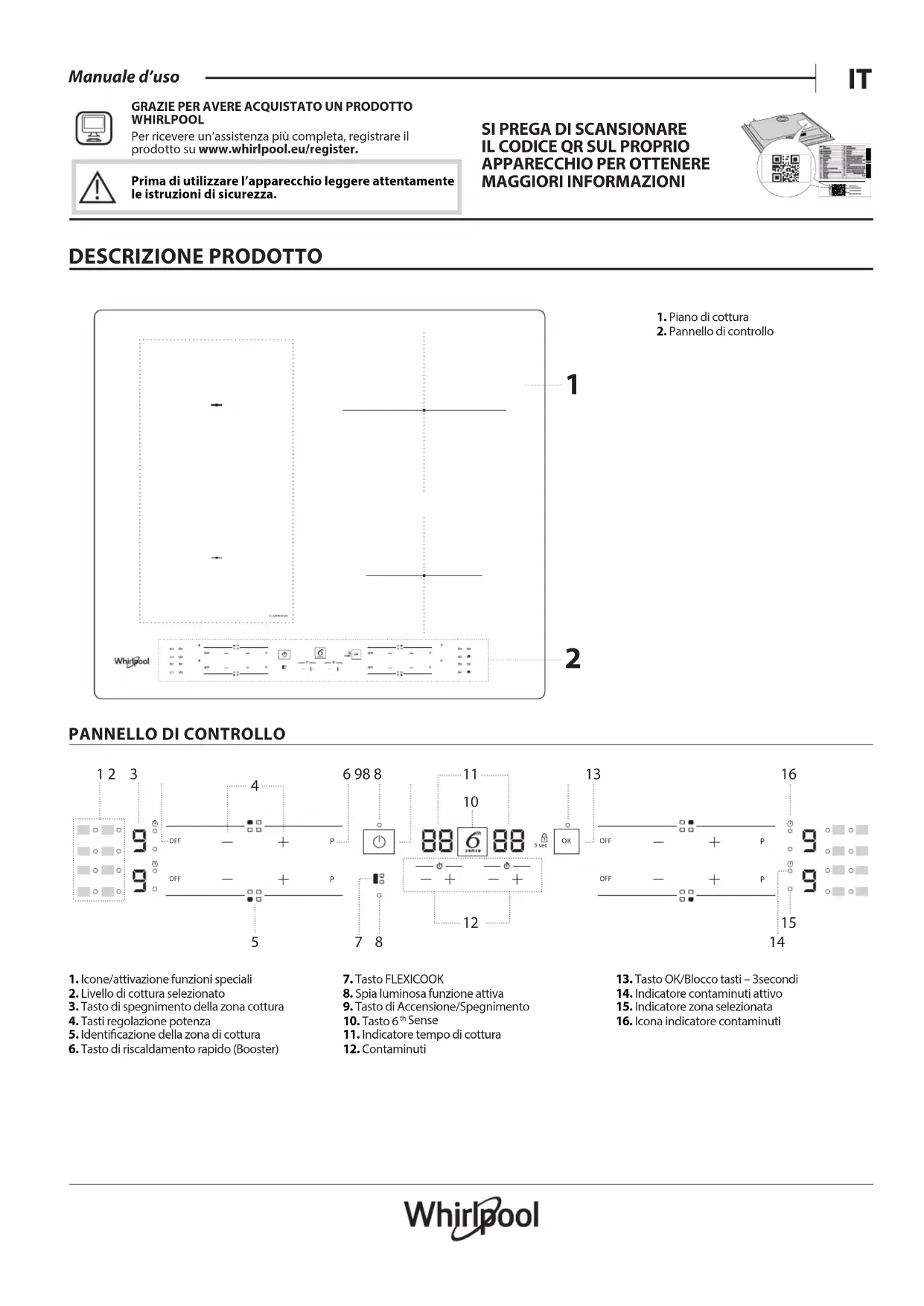

DESCRIZIONE PRODOTTO

1. Piano di cottura
2. Pannello di controllo

PANNELLO DI CONTROLLO

1. Icone/attivazione funzioni speciali
2. Livello di cottura selezionato
3. Tasto di spegnimento della zona cottura
4. Tasti regolazione potenza
5. Identificazione della zona di cottura

6. Tasto di riscaldamento rapido (Booster)

7. Tasto FLEXICOOK

8. Spia luminosa funzione attiva
9. Tasto di Accensione/Spegnimento
10. Tasto 6^th Sense
11. Indicatore tempo di cottura

12. Contaminuti

13. Tasto OK/Blocco tasti - 3secondi

14. Indicatore contaminuti attivo
15. Indicatore zona selezionata
16. Icona indicatorot contaminuti

Utilizzare solo pentole e padelle in materiale ferromagnetico, adatte ai piani di cottura a induzione. Per determinare se una pentola è adatta, verificare la presenza dell'icona (generamente stampata sul fondo). É possibile utilizzatoanche un magnete per verificare se la base della pentola è magnetica.

RECIPIENTE DI COTTURA	MATERIALIE PROPRIETÀ
Pentola consigliate	la base è in acciaio inox con design a sandwich, acciaio smaltato, ghisa.
Pentola adatta	La base non è completamente ferromagnetica (il magnete si attacca solo in una parte della base della pentola).
Pentola adatta La base	se ferromagnetica contiene aree con alluminio o presenta un'area incassata al centro.
Non adatta Acciaio	sottile normale, vetro, argilla, rame, alluminio e altri materiali non ferromagnetic, pentola con piedini in gomma

NOTA: Tutte le pentole devono avera una base piatta. Controllare periodicamente che la base non presenti segni di deformazione, poiché alcune pentole possono subire deformazioni a causa del calore elevato.

ADATTATORI PER PENTOLE/PADELLE NON ADATTE ALL'INDUZIONE

L'uso di piastre di adattamento influsce sull'efficienza e quindi augmenta il tempo necessario per riscaldare l'accua o gli alimenti. Assicurarsi che il diametro ferromagnetico della base della pentola si allineato con il diametro della piastra di adattamento e con il diametro della zona di cottura. Se queste misure non

PRIMO UTILIZZO

REGOLATORE DI POTENZA

Al momento dell'acquisto il piano di cottura è impostato sulla potenza massima raggiungibile. Adeguare l'impostazione rispetto ai limiti dell'impiano elettrico di casa come descririto nel paragrafo seguente.

N.B: In funzione della potenza selezionata per il piano, alcune potenze e funzioni delle zone di cottura (es. bolire o riscaldamento rapido) potrebbero essere automaticamente limitate per non eccedere il limite selezionato.

Per impostare la potenza del piano cottura:

Una volta collegato l'apparecchio alla rete elettrica, entro 60 secondi è possibile impostare il livello di potenza.

Premere per almeno 5 secondi il tasto "+" del contaminuti posizionato più a destra. Sul display viene visualizzato "PL".

Premere il tasto t per confermare.

Utilizzare i tasti "+"e"-per selezionare la potenza desiderata.

I livelli di potenza disponibili sono: 2,5kW - 4,0kW - 6,0kW - 7,2kW

Confermare con il tasto

La potenza selezionata rimarra in memoriaanche in caso di mancata alimentazione. Per variate il livello di potenza, scollegare l'apparecchio alla rete elettrica per almeno 60 secondi, quando ricollegarlo e ripetere le operazioni descrirente sopra.

correspondendo, possono diminuire significativamente l'efficienza e le prestazioni. La mancata osservanza di queste linee guida potrebbe causare un accumulo di calore che non viene trasferito efficamente alla pentola o alla padella, causando potenzialmente l'annerimento della piatra e del piano di cottura.

PENTOLE E PADELLE VUOTE

Il piano di cottura è dotato di unsystema di sicurezza interno che attiva la funzione di spegnimento automatico quando viene rilevata una temperatura troppo elevata. L'uso di pentole e padelle vuote con un fondo sottile non è consigliato. Tuttavia, in tal caso, la temperature potrebbe aumento più rapidamente del tempo necessario per attivare tempestamente la funzione di spegnimento automatico, con il rischio di danneggiare la pentola o la superficie del piano di cottura. Qualora ci si verificasse, non toccare né la pentola né la superficie del piano di cottura e attendere che tutti i componenti si raffreddino. Se viene visualizzato un messaggio di erre, chiamare il Centro di assistenza.

DIMENSIONI ADEGUATE DELLA BASE DELLA PADELLA/PENTOLA PER LE DIVERSE ZONE DI COTTURA

Per garantire il corretto funzionamento del piano di cottura,utilizzare pentole con un diametro di base adeguato per agli zona (fare riferimento alla tabella sottostante). Tener presente che i produttori di pentole spesso fornisco le dimensioni del diametro superiore della pentola, piuttosto che il diametro della base.

Per garantire che il piano di cottura funzioni con le prestazioni previste, utilizzare sempre una zona di cottura con una dimensione corrispondente a quella ferromagnetica della base della pentola.

Posizione la pentola assicurandosi che si ben centrata sulla zona di cottura in uso. Si consiglia di non utilizzato pentole più granidi della dimensione della zona di cottura.

UTILIZZO DELLE PENTOLE PER ZONA

Zona	Forma della pentola adatta	Base ferromagnetica adatta (cm)
1 o 2 Rotonda o quadrata 12
3 Rotonda 10
4 Rotonda 15
1+2 (FLEXICOOK)	Ovale orettangolare	Lato corte 16-21 Lato lungo 24 - 38

In caso di erre度过 la sequenza di impostazione appara il significo "EE" e viene emesso un segnale acustico. In tal caso, ripetere l'opération.

Se I'erreore persiste contattare il servizio assistenza.

ATTIVAZIONE/DISATTIVAZIONE DEL SEGNALE ACUSTICO

Per attivare/disattivare il segnale acustico:

• Collegare il piano cottura alla rete elettrica;
• Attendere la sequenza di accensione;
• Premere il tasting "P" della prima tastiera in alto a sinistra per 5 secondi.

Eventuali allarmi rimangono attivi.

MODALITA DEMO (riscaldamento disattivato, vedi il paragrafo "Risoluzione dei problemi")

Per attivare e disattivare la modalità demo:
- Collegare il piano cottura alla rete elettrica;
- Attendere la sequenza di accensione;
- Entro il primo minuto premere per 5 secondi il tasto riscaldamento rapido "P" della tastiera in basso a sinistra (come illustrato di seguito).
- Sul display viene visualizzato "DE".

USO QUOTIDIANO

ACCENSIONE/SPEGNIMENTO DEL PIANO COTTURA

Per accendere il piano premere per circa 1 secondo il tasto di accensione. Per spegnere premere lo stesso tasto, tutte le zone di cottura vengono disattivate.

POSIZIONAMENTO

Individuare la zona di cottura desiderata facendo riferimento ai simboli di posizione.

Evitare di copire con la pentola i symboli del pannello di controlo.

Nota: Nelle zone vicine al pannello di controllo si suggerisce di Maintainere pentole e padelle all'interno della serigrafia (considerando sia il fondo che il bordo tendenzialmente più长远)

Questo evita excessivi surriscaldamenti della tastiera. Per cotture tipo grigliatura o frittura si consiglia di utilizzato le zone posteriori dove possibile.

ATTIVAZIONE/DISATTIVAZIONE DELLE ZONE COTTURA E REGOLAZIONE DELLA POTENZA

Per attivare le zone cottura:

Premere sul tasto + o^- della zona cottura scelta per attivarla e regolare la potenza. In corrispondenza della zona appeare il livello e la spia luminosa che identifica la zona di cottura attiva. Tramite il tasto P è possibile selezionare la funzione riscaldamento rapido (Booster).

FUNZIONI

Per disattivare le zone cottura:

Selezionare il tasto "OFF" presente alla sinistra della regolazione di potenza.

BLOCCO DEL PANNELLO COMANDI

Per bloccare le impostazioni ed evitare accidentali attivazioni, preme per 3 secondi il tasto OK/Blocco tasti. Un segnale acustico e una spia luminosa sopra al symbolo segnalano l'avvenuta attivazione. Il pannello dei comandi è bloccato ad eccezione della funzione di spegnimento (O). Per disattivare il blocco comandi ripetere la procedura di attivazione.

CONTAMINUTI

Sono presenti due contaminuti, uno gestisce le zone di cottura di sinistra, perché l'altre le zone di cottura di destra.

Per attivare il contaminuti:

Premere i tasti + o per impostare il tempo desiderato sulla zona in uso. Una spia luminosa si accende in corrispondenza dell'icona dedicata Allo scadere del tempo impostato, viene emesso un segnale acustico e la zona di cottura si spegne automaticamente.

E' possible modificare il tempo in qualsiasi momento e attivare più timer contemporanamente.

Se vengono attivati contemporaneamente 2 timer dello stesso lato del piano di cottura, "Indicatore zona selezionata" lampeggia e il relative tempo di cottura selezionato viene visualizzato sul display centrale.

Per disattivare il contaminuti:

Premere contemporaneamente i tasti + e - sino alla disattivazione.

INDICATORE CONTAMINUTI

La spia luminosa relativa a questo indicatore, se attiva, segnala che è stato impostato il contaminuti per la zona di cottura.

FLEXICOOK

Selezionando il tasto "FLEXICOOK" è possible unire due zone di cottura e utilizzarle alla stessa potenza coprendero interamente la superficie con una pentola grande o parzialmente con una pentola rotonda/ovale.

La funzione rimane sempre attiva e utilizzando una sola pentola perché essere spostata su tutte l'area. E'possibleutilizzareindifferentementeentrambie le tastiere di sinistra.

Ideale per l'utilizzo di pentole ovali, rettangolari o griglie.

Per disattivare la funzione preme il tasto "FLEXICOOK".

N.B. Le funzioni speciali non possono essere selezionate quando si utilizeszza但这a funzione.

IMPORTANTE: Collocare le pentole al centro della zona di cottura in modo che coprano uno o più punti di riferimento (come illustrato di seguito).

6^TH SENSE

Con il tasto "6^th Sense" è possibile attivare le funzioni speciali.

Posizione la pentola, selezionare la zona di cottura.

Premere il tasting "6^th Sense". Sul display della zona selezionata appare "A". L'indicatore della prima funzione speciale disponibile per la zona si accende. Selezionare la funzione speciale desideratatramite pressioni successive del tasting "6^th Sense".

La funzione si attiva dopo la confirma con il tasto.

Per selezionare un'altra funzione speciale, premere il pulsante "OFF" e successivement il pulsante "6^th Sense" per selezionare la funzione desiderata. Per disattivare le funzioni speciali e ritornare in modalità manuale premere il tasting "OFF".

Il livello di potenza durante una funzione speciale è preimpostato dal piano e non è modificabile.

FONDERE

Funzione che permette di portare l'alimento ad una temperatura ideale per lo scioglamento e mantenere questa condizione月以来 rischio di bruciature. Ideale perché non danneggia cibi delicati come il ciocolato ed evita che quosti rimanganato attaccati alla pentola.

Funzione che permette di mantenere la preparazione ad una temperature ideale, generalmente dopo che ha già effettuato la cottura o per far evaporare molto lentamente i liquidi e servire l'alimento alla temperatura ideale.

SOBBOLLIRE

Funzione ideale per mantenere l'alimento ad una temperatura di sobbollore e poter cuocere per tempi lunghienza rischio di far bruciare il cibo. Ideale per cotture prolongate (riso, sughi, arrosti,) in presenza di liquidi di accompagnamento.

INDICATORI

CALORE RESIDUO

Se sul display compare "H" significa che la zona di cottura è calda. L'indicatore si accendeanche nel caso in cui la zona non è stata mai attenuata ma si è surriscaldata a causa dell'utilizzo di altre zone limitrofe o sulla zona è stata collocata la pentola calda.

Quando la zona di cottura si raffredda l'indicatore "H" scompare.

BOLLIRE

La funzione consente di portare l'acqua ad ebollizione e di mantenerla in quello stato con un minor consumo energetico.

Si raccomanda di utilizzato circa 2 litri di acqua (preferibilmente a temperatura ambiente).

In ogni caso si consiglia di tenere sotto controllo le condizioni di ebollizione e la quantità di acqua residua.

Se le pentole sono grande e la quantità d'acqua è superiore a 2 litri, si consiglia di utilizzato un coperchio per ottimizzare il tempo di ebollizione.

LABELLA DI COTTURA

PENTOLA NON CORRETTA O ASSENTE

Il simbolo appeare se la pentola non è adatta per la cottura a induzione, non è posizionata correttamente o non è delle dimensioni adeguate per la zona di cottura prescelta. Entro 30 secondi alla selezione, se non viene rilevata nessuna pentola, la zona di cottura interessata si spegne.

La tabella di cottura offre un esempio del tipo di cottura per agli livello di potenza. L'effettiva potenza erogata di ciascun livello di potenza dipende delle dimensioni della zona di cottura.

LIVELLO DI POTENZA TIPOLOGIA DI COTTURA		Utilizzato LIVELLO (l'indicazione affianca l'esperienza e le abitudini di cottura)
Potenza massima	P Riscaldamento rapido/Booster	Ideale per augmentare rapidamente la temperature degli alimenti al punto di bollitura, nel caso di acqua, o per riscaldare rapidamente i liquidi di cottura.
	8-9 Friggere - bollire	Ideale per rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente.
Potenza alta	7-8	Rosolare - soffriggere - bollire - grigliare	Ideale per soffriggere, Maintainere in ebollizione, cuocere e grigliare (per brevi durate, 5-10 minuti).
	6-7	Rosolare - cuocere - stufare - soffriggere - grigliare	Ideale per soffriggere, Maintainere in leggera ebollizione, cuocere e grigliare (per durate di 10-20 minuti), preriscaldare accessori.
Potenza media	4-5	Cuocere - stufare - soffriggere - grigliare	Ideale per stufare, Maintainere bolliture delicate, cuocere (per lunga durata). Mantecare la pasta.
	3-4	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es acqua, vino, brodo, latte), mantecare pasta.
	2-3		Ideale per cotture prolongate (con volumi inferiori a un litro: riso, salse, arrosti, pesce) con l'uso di liquidi (ad esempio vino, brodo, latte).
Potenza bassa	1-2	Fondere - scongelare - mantenere in caldo - mantecare	Ideale per immorbidire il burro, fondere il ciocolato, scongelare piccoli prodotti e tenere caldi gli alimenti appena cotti (ad esempio, salse, zuppe, minestrone).
	1		Ideale per il mantenimento in caldo di cibo appena cucinato, mantecare risotti e tenere in temperatura piatti di portata (con accessorio adatto all'induzione).
Potenza zero OFF	Superficiedi appoggio	Piano di cottura in modalità standby o spento (possibile presenza di calore residuo da fine cottura, segnalato con "H").

PULIZIA E CURA

AVVERTENZA

• Non usare pulitrici a getto di vapore.

Prima di procedere alla pulizia, assicurarsi che le zone di cottura siano spente e che l'indicatore di calore residuo ("H") non sia visualizzato.

Important:

• Non utilizzato spugne abrasive o pagliette in quanto posso nro rovinare il vetro.
• Dopo ciascun utilizzato, pulire il piano di cottura (una volta raffreddato) per rimuovere eventuali depositi e macchie dovuti a residui di cibo.
• Una superficie non adeguatamente pulita cui ridurre la sensibilità dei pulsanti del pannello di controllo.
• Utilizzare un raschetto solo nei casi in cui i residui persistono sul piano cottura. Rispetto are ilstruzioni del produttore del raschetto per evitare di graffiare il vetro.
• Lo zucchero e gli alimenti ad elevato contento di zuccheri danneggiano il piano di cottura e devono essere immediatamente rimossi.
• Sale, cucchero e sabbia possono graffiare la superficie in veto.

• Utilizzare un panno morbido, carta assorbente da cucina o uno specifico detergente per piani di cottura (seguire le struzioni del produttore).

• Le fuoriuscite di liquidi sulle zone di cottura possono causare spostamenti o vibrazioni delle pentole.

• Dopo aver pulito il piano cottura, asciugarlo accuratamente.

Se sul vetro è presente il logo iXelium™, il piano di cottura è stato trattato con la Tecnologia iXelium™, una finitura esclusiva di Whirlpool che garantisce una perfetta pulizia e preservesa al lungo la brillantezza della superficie.

Per la pulizia dei piani cottura iXelium™ atteneri alle seguenti raccomandazioni:

• Usare un panno morbido (meglio se in microfibia) inumidito con acqua o con un detergente per vetri di uso quotidiano.
• Per un risultato migliorie, lasciare il vetro a contatto con un panno umido per un paio di minuti.

RISOLUZIONE DEI PROBLEMI

• Controllare che non ci siano interruzioni nella fornitura di energia elettrica.
• Se dopo avee utilizzato il piano di cottura, non si risce a spegnerlo, staccare il piano alla rete elettrica.
• Se, quando il piano di cottura è accesso, sul display appaiono i codici alfanumerici, consultare le seguente tabella per le istruzioni.

Note: La presenza di acqua, liquido fuoriuscito delle pentole o oggetti di qualsiasi genere posati su un qualsiasi tasto del piano posso non provocare l'attivazione o la disattivazione involontaria del blocco del pannello comandi.

CODICE DISPLAY	DESCRIZIONE	POSSIBILI CAUSE	SOLUZIONE
F0E1	Le pentole vengono rilevate ma non sono compatibili con l'operazione richiesta.	La pentola non è ben posizionata sulla zona di cottura, o non èCompatible con una o più zone di cottura.	Premere due volte il tasto Accensione/ Spegnimento per rimuovere il codice F0E1 e ripristinare la funzionalità della zona di cottura. Quindi, provare ad utilizzato le pentole con una zona di cottura diversa o utilizzato le pentole diverse.
F0E7	Connessione del cavo di alimentazione errata.	Il collegamento dell'alimentazione non è esattamente come indicato nel paragrafo "COLLEGAMENTO ELETTRICO".	Sistemare il collegamento dell'alimentazione secondo leindicazioni del paragrafo "COLLEGAMENTO ELETTRICO".
F0EA	Il pannello di controllo si spegne a causa di temperature excessivamente elevate.	La temperatura interna dei componenti elettronici è troppo elevata.	Attendere che il piano di cottura si raffreddi prima di riutilizzarlo.
F0E9	La zona di cottura si spegne a causa di temperature excessivamente elevate.	La temperatura interna dei componenti elettronici è troppo elevata.	Attendere che la zona di cottura si raffreddi prima di riutilizzarla.
F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6	Scollegare il piano di cottura dall'rete elettrica. Attenderne alcuni seconde e ricollegare il piano alla rete elettrica. Se il problema persistsiste, chiamare il Servizio di assistenza e specificare il codice di erre visualizzato sul display.
d E [quando il piano di cottura è spento]	Il piano di cottura non si riscalda. Le funzioni non si attivano.	MODALITÀ DEMO attiva.	Seguire le istruzioni presenti nel paragrafo "MODALITÀ DEMO".
es. 0 → -	Il piano non consente l'attività di una funzione speciale.	Il regolatore di potenza limita i livelli di potenza in base al valore massimo impostato per il piano.	Vedere il paragrafo "Regolatore di potenza".
es. P → S [Livello di potenza inferiore rispetto a quello richiesto]	Il piano imposta automaticamente un livello di potenza minimo per garantire l'utilizzo della zona cottura.	Il regolatore di potenza limita i livelli di potenza in base al valore massimo impostato per il piano.	Vedere il paragrafo "Regolatore di potenza".

I piani cottura a induzione possono produrre sibili o crepitii durante il normale funzionamento.

Questi rumori provengono in realta delle pentole e sono legati alle caratteristiche dei fondi (ad esempio, quando i fondi sono fatti di diversi strati di materiale o sono irregulari).

SERVIZIO ASSISTENZA

Per ricevere un'assistenza più complete, registrar il prodotto su www.whirlpool.eu/register.

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA:

1. Verificare se non sia possibile eliminare da soli i guasti. Vedere "RISOLUZIONE DEI PROBLEMI".
2. Spagnere e riaccenderel'apparecchio per assicurarsi che l'inconveniente sua stato eliminato.

SEDOPOISUDDETTICONTROLLILPROBLEMAPRESISTECONTATTARE IL SERVIZIOASSISTENZAPIUVICINO.

Per ricevere assistenza, chiamare il numero indicato sul libretto di garanzia o seguire le istruzioni sul site web www.whirlpool.eu.

Quando si contatta il loro servizio assistenza,indicare sempre:

• una breve descrizione del guasto;
• il tipo e il modello esatti del prodotto;

Questi rumori possono variare a seconda delle pentole e dei tegami utilizzati e alla quantità di alimenti che contengono, e non segnalano alcun tipo di difetto.

Mod. xxxxxx

Ind.C. XXXXX XXXXX

SN: XXXX XXXXX XXXX

Prod.N. XXXX XXXXX

• il numero di serie (è il numero che si trova durante la parola SN sulla targhetto matricola posta sotto l'apparecchio); Il numero di series è indicato nelle documentazione;

• il proprio indirizzo completo;

• il proprio numero di Telefono.

Qualora si renda necessaria una riparazione, rivolgersi ad un centro del Servizio Assistenza (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Nel caso di installatione a incasso, contattare il Servizio Assistenza per richiedere il kit di viti (se non presente).

In caso di installatione non sopra un forno da incasso, è possibile chiamare il Servizio Post Vendita per acquistare il kit divisore C00628720 (piano cottura 60 e 65 cm) o C00628721 (piano cottura 77 cm).

Se si preferisce non acquistare il kit divisore, assicurarsi che venga installato un divisore secondo le istruzioni di INSTALLazione.

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

Utilizzando il codice QR nel proprio apparecchio;
- Visitando il nostro site web docs.whirlpool.eu/docs;
- Oppure, contattare il Servizio Assistenza Tecnica (al numero di Telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Clienti, prepararsi a fornire i codici riportati sulla targhetto matricola del prodotto.
