MANUALE UTENTE Performance CP6T KLIPSCH

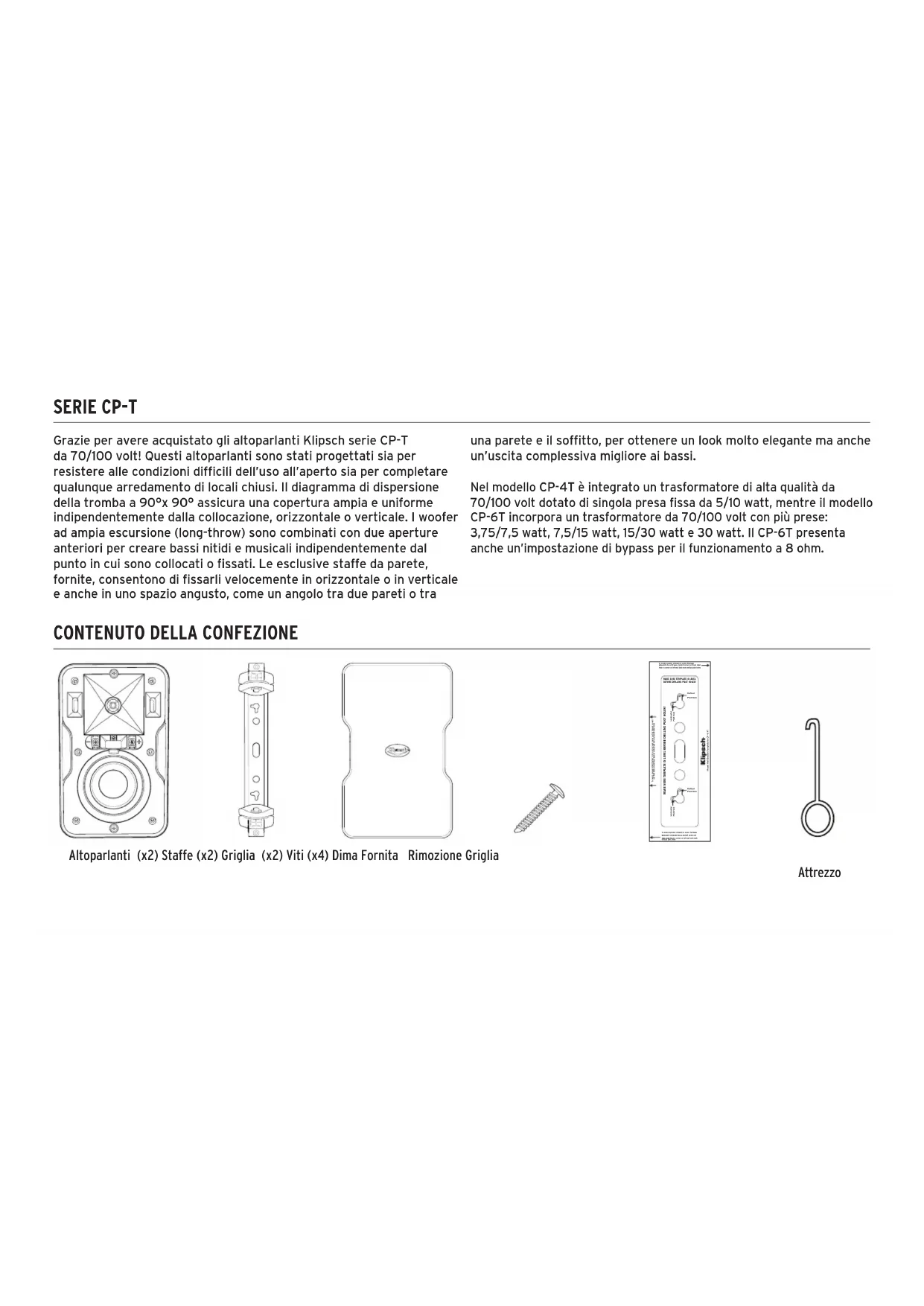

BEFORE DRILLING PILOT HOLES! To mount speaker HORIZONTALLY UP in ceiling/wall corner putting bracket on wall put THIS SIDE on wall flush against ceiling and mark horizontal pilot holes To mount speaker vertically in corner PUTTING BRACKET ON LEFT WALL against corner put THIS SIDE flush in corner on left wall and mark vertical pilot holesTo mount speaker vertically in corner PUTTING BRACKET ON RIGHT WALL against corner put THIS SIDE flush in corner on left wall and mark vertical pilot holes SERIE CP-T Grazie per avere acquistato gli altoparlanti Klipsch serie CP-T da 70/100 volt! Questi altoparlanti sono stati progettati sia per resistere alle condizioni difficili dell’uso all’aperto sia per completare qualunque arredamento di locali chiusi. Il diagramma di dispersione della tromba a 90°x 90° assicura una copertura ampia e uniforme indipendentemente dalla collocazione, orizzontale o verticale. I woofer ad ampia escursione (long-throw) sono combinati con due aperture anteriori per creare bassi nitidi e musicali indipendentemente dal punto in cui sono collocati o fissati. Le esclusive staffe da parete, fornite, consentono di fissarli velocemente in orizzontale o in verticale e anche in uno spazio angusto, come un angolo tra due pareti o tra una parete e il soffitto, per ottenere un look molto elegante ma anche un’uscita complessiva migliore ai bassi. Nel modello CP-4T è integrato un trasformatore di alta qualità da 70/100 volt dotato di singola presa fissa da 5/10 watt, mentre il modello CP-6T incorpora un trasformatore da 70/100 volt con più prese: 3,75/7,5 watt, 7,5/15 watt, 15/30 watt e 30 watt. Il CP-6T presenta anche un’impostazione di bypass per il funzionamento a 8 ohm. Altoparlanti (x2) Staffe (x2) Griglia (x2) Viti (x4) Dima Fornita Rimozione Griglia AttrezzoDIMENSIONI DEGLI ALTOPARLANTI CON/SENZA LE STAFFE FORNITE CP-4T CP-6T Componenti/attrezzi necessari per l’installazione a) Una livella b) Una matita c) Un cacciavite con testa a croce Philips n. 2 o un trapano REGOLABILE SU UN BASSO VALORE DI COPPIA e una punta n. 2 d) Due viti a testa tronco-conica da 6,35 – 7,62 cm, n. 10 o 12 per il fissaggio ai montanti se la parete è di legno OPPURE tasselli da almeno 5 kg se non sono disponibili montanti. e) (Se si usano cavi di sicurezza) Una vite lunga 1” (2,5 cm) con filettatura 1/4”- 20 per ciascun altoparlante.

COMPONENTI/ATTREZZI NECESSARI PER L’INSTALLAZIONE

5.5” (14.0cm) 8.8” (22.4cm) 7.2” (18.3cm) 5.5” (14.0cm) 4.7” (11.9cm) 7.0” (17.8cm) 11.0” (27.9cm) 9.4” (23.9cm) 6.9” (17.5cm) 6.1” (15.5cm)1 OPPURE Scegliere il punto in cui collocare ciascun altoparlante e disporne il cavo. Usare la dima fornita e una livella per contrassegnare i punti in cui praticare i fori per la staffa dell’altoparlante. Tipico fissaggio a parete con la staffa fornita Se si eseguirà il fissaggio a un angolo tra due pareti o tra una parete e il soffitto con la staffa fornita

H H OPPURE2 Fare passare il cavo dell’altoparlante (e il cavo di sicurezza se adoperato) attraverso il foro nella parte posteriore della staffa e fissare quest’ultima alla parete.

Speaker Wires Safety Cable (if desired or required) OPPURE C a v o d i s i c u r e z z a (se desiderato o necessario) Cavi altoparlante Usare viti a testa tronco-conica n. 10 – 12, da 6,35 – 7,62 mm3 Rimuovere il coperchio terminale anteriore, quindi fare scorrere l’altoparlante parzialmente sui bracci della staffa già fissata. Fare passare il cavo dell’altoparlante dalla scanalatura posteriore attraverso l’apertura anteriore mentre si tiene fermo l’altoparlante con una mano. Coperchio terminaleOR

Per mantenere l’altoparlante sulla staffa mentre se ne regola la posizione, avvitare parzialmente dalla parte anteriore con il cacciavite Phillips (o con un trapano/avvitatore REGOLATO SU UN BASSO VALORE DI COPPIA) le viti superiore/inferiore della staffa (2 – 3 giri), quindi tirare in fuori con cautela l’altoparlante sino alla posizione di arresto, a 3/4 sulla staffa. SE SI UTILIZZA UN CAVO DI SICUREZZA DELL’ALTOPARLANTE Fissarlo con una vite lunga 1” (2,5 cm) e filettatura 1/4”- 20 (non fornita) a uno dei due inserti filettati presenti sulla parte posteriore dell’altoparlante. Se si usa un trapano, regolarlo su un BASSO VALORE DI COPPIA.

Con l’altoparlante ancora non fissato del tutto sui bracci della staffa, regolare l’angolazione dell’altoparlante come si desidera sulla parete. 45˚ 45˚ 45˚ WALL 45˚

PARETE OPPURE6 Collegare i cavi dell’altoparlante ai suoi terminali (in parallelo con tutti gli altoparlanti) con il cacciavite Phillips o usando un trapano regolato sul VALORE MINIMO DI COPPIA.

SOLO PER GLI ALTOPARLANTI CP-6T

Selezionare uno dei valori di potenza disponibili dall’altoparlante per il funzionamento a 70 o 100 volt.7

Dopo aver posizionato l’altoparlante come desiderato, spingerlo completamente indietro sui bracci della staffa finché non è a filo con i coperchi della staffa e bloccarlo avvitando completamente le due viti inserite parzialmente. VERIFICA DEL SUONO: riprodurre con l’altoparlante della musica o un segnale di prova per accertarsi che le connessioni siano salde e, SE SI USA UN CP-6T, che la presa del trasformatore selezionata sia appropriata per il volume desiderato.9 Dopo che l’altoparlante è nella posizione finale e se ne è verificata la funzionalità, fissare manualmente la griglia all’altoparlante premendola sul canale lungo il perimetro della sua parte anteriore. *RIMOZIONE DELLA GRIGLIA DELL’ALTOPARLANTE Inserire l’apposito attrezzo, fornito, in un angolo superiore e con cautela tirarla in fuori. Ripetere su un angolo accanto al primo da cui si è tirata in fuori la griglia, quindi staccarla gentilmente con la mano. NOTA. La griglia è progettata in modo da rimanere ben fissata all’altoparlante combaciando. Se la si rimuove/reinserisce continuamente, può allentarsi ed essere soggetta o vibrazioni o può scivolare. USO DI STAFFE DI FISSAGGIO DIVERSE DA QUELLE FORNITE Tutti gli altoparlanti serie CP-T hanno un inserto filettato da 1/4”- 20, sulla parte posteriore in basso, che ne permette il fissaggio a un supporto differente purché compatibile. Inoltre sono dotati di un ulteriore inserto da 1/4”-20 a cui si può fissare un cavo di sicurezza.

Verniciare separatamente l’altoparlante e i coperchi superiore/inferiore della staffa.

1. Anzitutto, pulire la cassa

dell’altoparlante e i coperchi superiore/inferiore della staffa con un solvente delicato o con acqua e un detergente delicato.

2. Quindi creare una maschera da

verniciatura per la parte anteriore (diaframma) dell’altoparlante disegnando il profilo della griglia su un foglio di carta più spessa, non porosa e tagliando il foglio lungo il disegno.

3. Collocare la maschera di carta sulla

parte anteriore dell’altoparlante (sopra il diaframma) accertandosi che copra anche il canale della griglia e fissandola con nastro biadesivo. Non attaccare il nastro al woofer. Coprire con una maschera i coperchi superiore/inferiore della staffa, facendo attenzione a non verniciarne i bracci né lo snodo. Coprire con una maschera il logo sulla parte anteriore della griglia.

4. Usare vernice a spruzzo per plastica e

applicarla alla cassa dell’altoparlante, ai coperchi della staffa e alla parte anteriore della griglia. Accertarsi di non spruzzarla sui fori della griglia. Lasciare asciugare tutte le parti prima di montare l’altoparlante.

Parallel Wiring 70/100 Volt Line Distribution Amp Eseguire il cablaggio dall’amplificatore al primo altoparlante, da questo al secondo, da questo al terzo ecc. (collegamento “in serie”). ESEGUIRE IL COLLEGAMENTO SEMPRE IN PARALLELO IN UN IMPIANTO A 70 O 100 VOLT! Esempio di collegamento di altoparlanti CP-6T Potenza totale dell’impianto = Potenza erogata all’altoparlante n. 1 + potenza all’alt. n. 2 + potenza all’alt. n. 3 +… Si raccomanda di aggiungere il 50% di potenza per ottenere il suono ottimale e mantenere aperta la possibilità di ampliare l’impianto Esempio del collegamento precedente:Potenza totale dell’impianto = 7,5 + 7,5 + 7,5 + 7,5 + 7,5 +7,5 +7,5 +7,5 +7,5 +7,5 Potenza totale dell’impianto = 75 wattAggiungere 50% Potenza aggiuntiva = 37,5 watt Minima potenza necessaria dall’amplificatore a 70 volt: 112,5 = è necessario un amplificatore da 120 wattCollegamento in parallelo da un amplificatore di distribuzione di linea da 70/100 voltLINEE GUIDA PER LA COLLOCAZIONE DEGLI ALTOPARLANTI +3 dB SPL and ADDED BASS <=30 FT (9M) +3 dB SPL and ADDED BASS +3 dB SPL and ADDED BASS

12 FT (3.7M) Per mantenere livelli di volume uniformi in una determinata area, orientare verso il basso sull’area di ascolto gli altoparlanti fissati a pareti, in base al loro diagramma di dispersione a 90°. Per ridurre problemi di fase che possono influire sulla qualità del suono, in aree di ampiezza sino a 9,1 metri e in cui gli altoparlanti sono fissati a pareti opposte, sfalsarli in modo che nessuno sia rivolto direttamente verso un altro sulla parete opposta. Collocazione sulla parete Distanza tra gli altoparlanti SPL PARI A +3 dB e BASSI AGGIUNTISPL PARI A +3 dB e BASSI AGGIUNTISPL PARI A +3 dB e BASSI AGGIUNTI+3 dB SPL and ADDED BASS <=30 FT (9M) +3 dB SPL and ADDED BASS +3 dB SPL and ADDED BASS

12 FT (3.7M) Fissaggio a un palo Utilizzando gli inserti filettati da 1/4”-20 presenti sulla parte posteriore degli altoparlanti Klipsch CP e le staffe per fissaggio a un palo fornite da terzi, è possibile fissare gli altoparlanti a pali della luce e simili per ottenere una copertura a 360° in aree quali parcheggi al coperto, centri commerciali all’aperto, ecc. Rapporto di proporzionalità inversa con il quadrato: Ogni volta che si raddoppia la distanza da un altoparlante, il livello di pressione sonora (SPL) si riduce di 6 dB.ESEMPIOSensibilità dell’altoparlante91 dB a 1 watt, 1 metroX(1 m) = 91 dBY(2 m) = 88 dBZ(4 m) = 85 dB Altre linee guida

• Fissare gli altoparlanti alla stessa altezza per ottenere il suono più nitido possibile.• L’invio di un segnale monofonico (sx + dx) a ciascun altoparlante è tipico in un impianto audio distribuito e offre la copertura migliore per grandi aree.• Mantenere una linea visuale diretta, senza ostacoli inframmezzati, tra gli altoparlanti e l’area di ascolto.

• Locali con superfici dure (pareti nude, soffitti e pavimenti duri) presentano riverberazioni elevate e se ne ottiene la copertura ottimale con più altoparlanti a livelli di uscita inferiori.• Locali con superfici morbide (tende, arazzi, moquette, mobili imbottiti) assorbono il suono e possono richiedere la collocazione di ulteriori altoparlanti più vicini tra di loro.Livelli di rumore ambientale: eseguire le misurazioni durante le ore di punta per determinare il livello massimo.Livelli della musica di fondo: in genere a 3 – 6 dB sopra il livello di rumore ambientale di una stanza.Livelli della musica in primo piano: almeno 10 dB sopra il livello di rumore ambientale di una stanza.DATI TECNICI DEL KLIPSCH CP-4T DATI TECNICI DEL KLIPSCH CP-6T

IEC 268-5 Rumore rosa filtrato con fattore di cresta pari a 6 dB

Calcolata a 1 m quando la potenza applicata è quella massima
