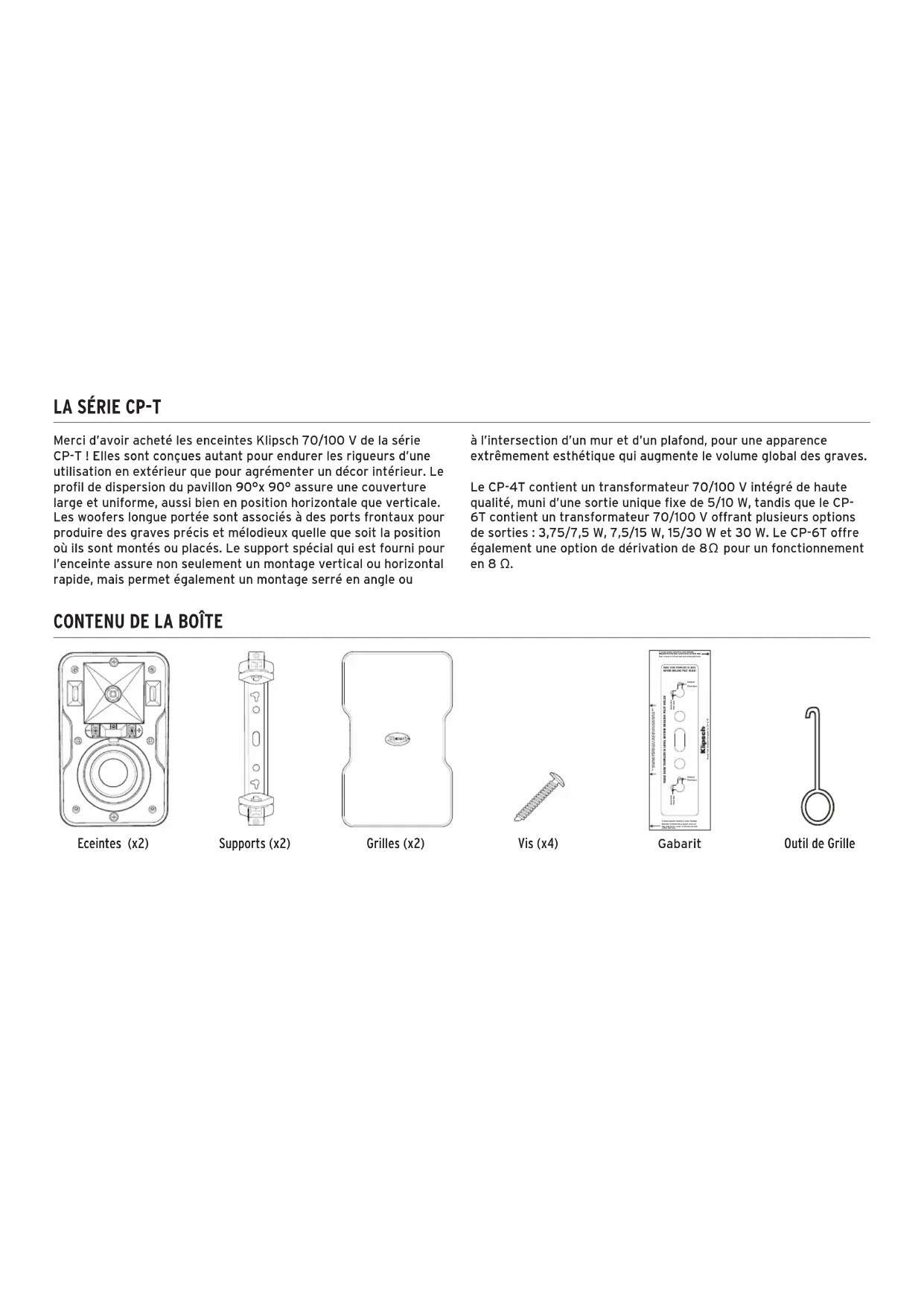

Merci d’avoir acheté les enceintes Klipsch 70/100 V de la série CP-T ! Elles sont conçues autant pour endurer les rigueurs d’une utilisation en extérieur que pour agrémenter un décor intérieur. Le profil de dispersion du pavillon 90°x 90° assure une couverture large et uniforme, aussi bien en position horizontale que verticale. Les woofers longue portée sont associés à des ports frontaux pour produire des graves précis et mélodieux quelle que soit la position où ils sont montés ou placés. Le support spécial qui est fourni pour l’enceinte assure non seulement un montage vertical ou horizontal rapide, mais permet également un montage serré en angle ou à l’intersection d’un mur et d’un plafond, pour une apparence extrêmement esthétique qui augmente le volume global des graves. Le CP-4T contient un transformateur 70/100 V intégré de haute qualité, muni d’une sortie unique fixe de 5/10 W, tandis que le CP- 6T contient un transformateur 70/100 V offrant plusieurs options de sorties : 3,75/7,5 W, 7,5/15 W, 15/30 W et 30 W. Le CP-6T offre également une option de dérivation de 8

pour un fonctionnement en 8

Eceintes (x2) Supports (x2) Grilles (x2) Vis (x4) Gabarit Outil de GrilleDIMENSIONS DES ENCEINTES AVEC/SANS LES SUPPORTS FOURNIS CP-4T CP-6T Outils/pièces nécessaires pour l’installation : a) Un niveau b) Un crayon c) Un tournevis cruciforme taille 2 ou un embout cruciforme nº 2 avec une visseuse réglée sur le COUPLE MINIMUM d) Pour chaque enceinte, deux vis à tête cylindrique bombée de 5 ou 5,5 mm de diamètre et 60 à 75 mm de longueur pour un montage dans un poteau mural OU des chevilles pour mur creux capables de supporter 5 kg minimum si un poteau n’est pas disponible e) (En cas d’utilisation de câbles de sécurité) Une vis de 1/4”, 20 filets par pouce, d’une longueur de 2,5 cm pour chaque enceinte OUTILS/PIÈCES NÉCESSAIRES POUR L’INSTALLATION 5.5” (14.0cm) 8.8” (22.4cm) 7.2” (18.3cm) 5.5” (14.0cm) 4.7” (11.9cm) 7.0” (17.8cm) 11.0” (27.9cm) 9.4” (23.9cm) 6.9” (17.5cm) 6.1” (15.5cm)ÉTAPE 1

Choisissez l’emplacement de l’enceinte et acheminez du fil d’enceinte jusqu’à cet endroit. Utilisez le gabarit fourni et un niveau pour marquer l’emplacement des trous du support à l’endroit où l’enceinte sera installée. Montage mural typique avec le support fourni Montage en angle ou à l’intersection d’un mur et d’un plafond avec le support fourni

H H OUÉTAPE 2 Passez le fil d’enceinte (et le câble de sécurité, le cas échéant) dans le trou situé à l’arrière du support et fixez le support mural au mur.

Câble de sécurité (si désiré ou nécessaire) Fils d’enceinte Utilisez des vis à tête cylindrique bombée de 5 ou 5,5 mm de diamètre et 60 à 75 mm de longueurÉTAPE 3 Retirez le cache des bornes sur le devant, puis glissez partiellement l’enceinte sur les bras du support installé. Acheminez le fil d’enceinte de la fente arrière jusqu’à l’orifice avant, tout en maintenant l’enceinte en place avec une main. Cache des bornesOR ÉTAPE 4 Pour maintenir l’enceinte sur le support pendant l’ajustement, utilisez un tournevis cruciforme (ou une visseuse réglée sur le COUPLE MINIMUM) et vissez partiellement les vis de fixation en haut et en bas du support (2 à 3 tours), puis reculez doucement l’enceinte jusqu’à la position de réglage, à 3/4 de la course sur le support. POUR UTILISER UN CÂBLE DE SÉCURITÉ AVEC L’ENCEINTE Fixez-le à l’aide d’une vis (non fournie) de 2,5 cm, 20 filets par pouce, à l’une ou l’autre des douilles filetées se trouvant à l’arrière de l’enceinte. Utilisez un FAIBLE COUPLE si vous employez une visseuse et un embout de vissage.

MURÉTAPE 6 Raccordez les fils d’enceinte aux bornes (en parallèle avec toutes les enceintes) avec un tournevis cruciforme ou une visseuse réglée sur le

ENCEINTE CP-6T UNIQUEMENT

Sélectionnez la puissance de sortie désirée sur le devant de l’enceinte pour un fonctionnement en 70 ou 100 V.ÉTAPE 7 ÉTAPE 8 Une fois l’enceinte dans la position désirée, poussez-la à fond sur les bras du support jusqu’à venir en contact avec les capuchons du support, puis vissez complètement les deux vis partiellement insérées pour verrouiller la position. TESTEZ LE SON : Passez de la musique ou un signal de test par l’enceinte pour vous assurer que les branchements sont solides et, SI VOUS UTILISEZ LE CP-6T, que la sortie sélectionnée est correcte pour le volume souhaité.ÉTAPE 9 Une fois l’enceinte en position finale et testée, fixez la grille en l’insérant à la main dans la rainure suivant le périmètre de l’enceinte. *RETRAIT DE LA GRILLE DE L’ENCEINTE : Utilisez l’outil fourni pour retirer la grille, insérez-le dans un coin supérieur et tirez doucement vers vous. Répétez sur un coin adjacent au premier coin détaché, puis sortez doucement la grille à la main. REMARQUE : la grille est conçue pour s’encastrer sur l’enceinte de manière à rester fixée en place. Si la grille est fréquemment retirée et remise en place, elle pourra perdre de son maintien et avoir tendance à vibrer ou à glisser. UTILISATION D’UN SUPPORT DE MONTAGE AUTRE QUE CEUX FOURNIS À l’arrière de toutes les enceintes de la série CP se trouve une douille filetée de 1/4”, 20 filets par pouce, qui permet une installation sur une fixation compatible. Une autre douille filetée de 1/4”, 20 filets par pouce, peut être utilisée pour installer un câble de sécurité.

Peignez séparément les enceintes et les capuchons supérieurs/inférieurs des supports.

1. Nettoyez d’abord les enceintes et les

capuchons supérieurs/inférieurs des supports avec un solvant doux ou un détergent doux et de l’eau.

2. Ensuite, créez un cache à peinture

pour le devant de l’enceinte (baffle) en traçant le contour de la grille de l’enceinte sur une feuille de papier épais et non poreux, puis en découpant le papier en suivant le tracé.

3. Placez le cache en papier sur le devant

de l’enceinte (sur le baffle), en veillant à couvrir également la rainure de la grille, et collez-le avec de l’adhésif double face. Ne collez pas l’adhésif sur le woofer. Masquez autour des capuchons supérieurs/inférieurs des supports, en prenant soin de ne pas peindre les bras et le mécanisme pivotant des supports. Masquez le logo sur le devant de la grille.

4. Utilisez une bombe de peinture

pour plastique et peignez l’enceinte, les capuchons du support et le devant de la grille. Veillez à ne pas couvrir les trous de la grille. Laissez sécher toutes les pièces avant de réassembler l’enceinte.

Parallel Wiring 70/100 Volt Line Distribution Amp Branchez l’amplificateur à la première enceinte, puis la première enceinte à la deuxième, la deuxième à la troisième, etc. (branchement en « guirlande »).

BRANCHEZ TOUJOURS EN PARALLÈLE

DANS UN SYSTÈME DE 70 OU 100 V! Exemple de branchement de CP-6T Puissance totale du système = puissance de sortie de l’enceinte 1 + puissance de sortie de l’enceinte 2 + puissance de sortie de l’enceinte 3 +……. Il est recommandé d’ajouter 50 % de puissance supplémentaire pour obtenir un son optimal et permettre une évolution ultérieure du système Exemple de branchement ci-dessus :Puissance totale du système = 7,5 + 7,5 + 7,5 + 7,5 + 7,5 +7,5 +7,5 +7,5 +7,5 +7,5 Puissance totale du système = 75 WAjouter 50 % de puissance supplémentaire = 37,5 W Puissance minimale requise de l’amplificateur 70 V : 112,5 = Amplificateur de 120 WBranchement en parallèle d’un amplificateur de distribution 70/100 VCONSIGNES POUR LE POSITIONNEMENT DES ENCEINTES +3 dB SPL and ADDED BASS <=30 FT (9M) +3 dB SPL and ADDED BASS +3 dB SPL and ADDED BASS

12 FT (3.7M) Pour maintenir un volume uniforme dans un espace donné, placez les enceintes sur les murs en orientant leur zone de diffusion de 90º de manière à couvrir la zone d’écoute. Pour réduire les problèmes de phasage susceptibles d’affecter la qualité du son, dans des zones d’une largeur inférieure à 10 m où des enceintes sont montées sur des murs opposés, disposez les enceintes de manière à ce qu’elles ne soient pas directement en face d’une enceinte sur le mur opposé. Positionnement au mur Espacement des enceintes +3 dB de NIVEAU DE PRESSION ACOUSTIQUE et ACCENTUATION DES GRAVES+3 dB de NIVEAU DE PRESSION ACOUSTIQUE et ACCENTUATION DES GRAVES+3 dB de NIVEAU DE PRESSION ACOUSTIQUE et ACCENTUATION DES GRAVES+3 dB SPL and ADDED BASS <=30 FT (9M) +3 dB SPL and ADDED BASS +3 dB SPL and ADDED BASS

12 FT (3.7M) Montage sur poteau En utilisant les douilles filetées de 1/4”, 20 filets par pouce, à l’arrière des enceintes Klipsch de la série CP et des brides d’installation sur poteau disponibles auprès d’un fournisseur tiers, les enceintes peuvent être montées sur des poteaux d’éclairage, etc., pour couvrir un champ de 360° dans des zones telles que des parkings, des centres commerciaux intérieurs/extérieurs, etc. Loi de l’inverse du carré : Pour chaque doublement de la distance à une enceinte, le niveau de pression acoustique est réduit de 6 dB (-6 dB)EXEMPLESensibilité de l’enceinte :91 dB à 1 W, 1 mX (1 m) = 91 dBY (2m) = 88 dBZ (4m) = 85 dB Autres consignes :

• Montez les enceintes à la même hauteur pour obtenir une qualité sonore optimale• Il est courant d’envoyer un signal mono (gauche + droite) à chaque enceinte d’un système audio distribué afin d’obtenir la meilleure couverture pour des zones étendues• Maintenez une « ligne de visée » dégagée entre les enceintes et la zone d’écoute

• Les salles à surfaces dures (murs nus, sols et plafonds durs) sont considérées comme « réverbérantes » ; pour de tels espaces, il est préférable d’employer davantage d’enceintes avec une puissance de sortie réduite• Les salles à surfaces souples (rideaux, tentures, moquette, meubles capitonnés) sont considérées comme « absorbantes » ; pour de tels espaces, il pourra être nécessaire d’augmenter le nombre d’enceintes et de les rapprocher.Niveaux de bruit ambiant : Mesurer aux heures d’activité maximale pour déterminer le niveau le plus élevéNiveaux de musique de fond : Généralement 3 à 6 dB au-dessus du niveau de bruit ambiant d’une salleNiveaux de musique de premier plan : Plus de 10 dB au-dessus du niveau de bruit ambiant d’une salleCARACTÉRISTIQUES DU MODÈLE KLIPSCH CP-4T CARACTÉRISTIQUES DU MODÈLE KLIPSCH CP-6T

5 W fixe à 70 V/10 W fixe à 100 V

94 dB à 70 V/97 dB à 100 V SENSIBILITÉ

75 W (300 W en crête) (dérivation de

111 dB (dérivation de 8

Sortie de 30 W 105 dB à 70 V/108 dB à 100 V Sortie de 15 W 102 dB à 70 V/105 dB à 100 V Sortie de 7,5 W 99 dB à 70 V/102 dB à 100 V Sortie de 3,75 W 96 dB à 70V/99 dB à 100 V SENSIBILITÉ

TWEETER Tweeter à dôme en aluminium de 0,75 po (1,9 cm) PAVILLON HAUTES FRÉQUENCES Pavillon Tractrix® 90° x 90° WOOFER Woofer longue portée IMG de 5,25 po (13,3 cm) FRÉQUENCE DE COUPURE 3 kHz 12 dB octave TYPE D'ENCEINTE Bass-reflex via doubles ports frontaux POIDS 3,1 kg DIMENSIONS 27,9 cm (hauteur) x 17,8 cm (largeur) x 15,5 cm (profondeur) DIMENSIONS AVEC FIXATION MURALE 27,9 cm (hauteur) x 17,8 cm (largeur) x 17,5 cm (profondeur) FINITIONS Blanc/noir (enceinte et grille)

IEC 268-5 bruit rose filtré avec facteur de crête de 6 dB

Calculé à 1 m à une puissance d’entrée égale à la puissance admissible
