Tipo di prodotto	Orologio al quarzo
Marca	Jaguar
Modello	J645
Display	Lancette (ore, minuti, piccoli secondi alle 3) e finestra della data alle 12
Funzioni	Ora, data, cronografo (1/10 di secondo, minuti fino a 30 min, secondi al centro)
Tipo di pila	395 (Ø 9,5 mm x 2,6 mm / SR 927 SW)
Precisione	+20 / -10 secondi al mese
Durata della pila	Circa 2-3 anni (stima)
Impermeabilità	Non specificata
Manutenzione	Evitare il contatto con acqua e urti. Pulire con un panno morbido e asciutto.
Riciclaggio	Non gettare nei rifiuti domestici. Smaltire in un punto di raccolta autorizzato.
Riparabilità	Sostituzione della pila e regolazioni possibili da un orologiaio professionista.
Contenuto della confezione	Orologio, manuale di istruzioni

Domande frequenti - J645 JAGUAR

Come regolare l'ora sul mio orologio Jaguar J645?

Estrarre la corona in posizione III (la lancetta dei secondi si ferma). Ruotare la corona per visualizzare l'ora desiderata. Riportare la corona in posizione I. Per una regolazione al secondo esatto, estrarre la corona quando la lancetta dei secondi è a 60.

Come regolare la data?

Estrarre la corona in posizione II. Ruotarla fino a visualizzare la data corretta. Riportare in posizione I. Evitare di regolare la data tra le 21:00 e le 24:00 poiché il calendario sta cambiando.

Come usare il cronografo?

Premere il pulsante A per avviare e fermare la cronometria. Premere il pulsante B per azzerare le lancette. Il contatore dei minuti misura fino a 30 minuti, il contatore dei secondi al centro misura 60 secondi, e il contatore dei 1/10 di secondo misura 1 secondo per giro (dopo 30 minuti diventa contatore delle ore).

Come fare un cronometraggio con totalizzazione?

Premere A per avviare, poi di nuovo A per fermare (tempo parziale). Premere A per riavviare, e così via. Per ottenere il tempo totale, fermare con A e leggere i contatori. Azzerare con B.

Come misurare un tempo intermedio?

Premere A per avviare. Per visualizzare un tempo intermedio, premere B (le lancette mostrano il tempo intermedio ma la cronometria continua in background). Premere di nuovo B per riprendere il tempo trascorso. Premere A per fermare definitivamente.

Cosa fare se le lancette del cronografo non sono a zero?

Estrarre la corona in posizione III. Premere contemporaneamente i pulsanti A e B per almeno 2 secondi (la lancetta dei secondi al centro ruota di 360°). Usare A per regolare la lancetta selezionata a passi o in continuo, poi B per passare alla lancetta successiva (1/10 di secondo poi minuti). Riportare la corona in posizione I.

Che tipo di pila utilizza la Jaguar J645?

Utilizza una pila di tipo 395 (Ø 9,5 mm x 2,6 mm / SR 927 SW). La sostituzione è consigliata da un professionista.

Come mantenere il mio orologio Jaguar J645?

Pulire con un panno morbido e asciutto. Evitare acqua, urti e campi magnetici. Per la sostituzione della pila, consultare un orologiaio.

Cosa fare se il mio orologio si ferma o funziona male?

Controllare prima se la pila è scarica. Se il problema persiste, contattare un servizio post-vendita autorizzato Jaguar o un orologiaio professionista.

Come riciclare il mio orologio a fine vita?

Non gettare l'orologio nei rifiuti domestici. Conformemente alla normativa RAEE, smaltirlo in un punto di raccolta differenziata o presso un rivenditore autorizzato per il riciclaggio.

MANUALE UTENTE J645 JAGUAR

• Brevi specifiche. 60
• Descrizione dello schermo e dei pulsanti di controllo . . . 61
• Regolazione ora /data 62 - 65
• Funzionamento del cronografo....66 - 71

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti separatamente per consentirne il trattamento. In qualsiasi nostro punto vendita o punto di raccolta autorizzato troverà gli appositi contenitori per lo smaltimento dei componenti del Suo orologio al quarzo. La raccolta differenziata, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della nostra salute.

Brevi specifiche

Ora / Data

• Lancetta delle ore
• Lancetta dei minuti
• Lancetta piccola dei secondi (posizione 3h)
• Data (posizione 12h)

Cronografo

• Contatore decimi di secondo. Contatore ore dopo 30 minuti (posizione 6h)
• Contatore minuti fino a 30 minuti (posizione 9h)
  • Lancetta dei secondi ad arresto centrale

Generale

• Tipo di pila: 395 (diametro 9,5mm x 2,6mm) / SR 927 SW)
• Precisione: +20/-10 secondi al mese

Descrizione dello schermo e dei pulsanti di controllo

Elementi dello scherzo
Pulsante di controllo

Data Lancetta dei secondi Lancetta dei minuti Lancetta delle ore Contatore dei minuti Lancetta dei secondi ad arresto centrale Pulsante A Corona Pulsante B

Contatore dei decimi di secondo (contatore delle ore dopo 30 minuti)

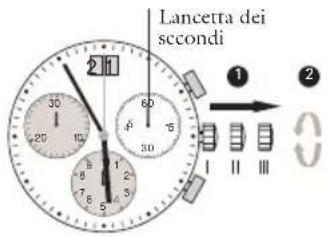

Regolazione dell'ora

Lancetta dei secondi ① ②

2 30 46 5 3 10 9 8 7 6 5 4 3 2 1 ③ Ⅰ Ⅱ Ⅲ

Regolazione della data (modo rapido)

3:1 20 30 15 30 9 8 7 6 5 4 1 II U

0 1 20 30 1 2 3 4 5 6 7 8 9 10 11 I II

1 *Tirare in fuori la corona fino alla posizione III.
2 Girare la corona finché non avrà raggiunto l'ora corretta 8.45.
3 *Premere finché la corona non si sarà situata sulla posizione I.

Nota

* Per regolare l'ora al secondo esatto, l'operazione 1 la si deve eseguire quando la lancetta dei secondi sarà sulla posizione "60" (I). Quando si saranno regolate le lancette delle ore e dei minuti, l'operazione 3 la dovete eseguire al secondo esatto.

1 Tirare in fuori la corona fino alla posizione II (l'orologio continua a funzionare).
2 Girare la corona finché non apparirà la data corretta 01
3 Premere finché la corona non si sarà situata nella posizione I.

Nota

La data si può modificare durante la relativa fase di cambio e cioè fra le 9:00 PM e le 12:00 PM; bisogna tener presente che la data va fissata nella data del giorno dopo, poiché in tal modo il cambio automatico dell'ora non avviene a mezzanotte.

Regolazione della data / ora dopo aver cambiato la pila

Data Corona 1 II

Esempio:

- Data/ora nell'orologio:

17 / 1:25 AM

- Data/ora attuale:

04 / 8.30 PM

0 8 32 20 10 5 30 15 60 30 9 7 5 I II ②

① Tirare in fuori la corona fino alla posizione II l'orologio continua a funzionare).
2 Girare la corona finché non apparirà la data di icri 03.

↓

Lancetta dei secondi 0 3 30 20 10 8 6 5 3 2 1 Ⅰ Ⅱ Ⅲ

↓

3 *Tirare in fuori la corona fino alla posizione III (l'orologio si ferma).
4 Girare la corona finché non apparirà la data corretta 04.
5 **Continuare a girare la corona finché non apparirà l'ora corretta 8.30 PM.

0 4 1 30 20 15 6 15 30 9 8 7 5 1 I II III ④ ⑤ ⑥

6 Premere finché la corona non si sarà situata nella posizione I.

Nota

* Per regolare l'orologio al secondo esatto, consultare la sezione "Regolare l'ora".
**Bisogna tener presente l'opzione AM/PM dell'orologio.

Cronografo:

• Il contatore dei minuti misura 30 minuti a giro.
• La lancetta dei secondi ad arresto centrale misura 60 secondi a giro.
• Il contatore decimi di secondo misura 1 secondo a giro. Dopo 30 minuti funziona come contatore ore, il quale misura 10 ore a giro.

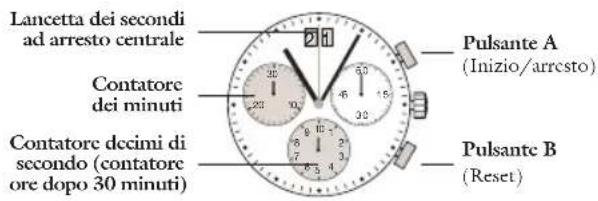

Pulsante di controllo Elementi dello

Lancetta dei secondi ad arresto centrale Contatore dei minuti Contatore decimi di secondo (contatore ore dopo 30 minuti) Pulsante A (Inizio/arcresto) Pulsante B (Reset)

Nota

Prima di utilizzare le funzioni del cronografo, assicurarsi che:
→ La corona si trovi in posizione I (posizione normale).
→ Le 3 lancette del cronografo si trovano situate esattamente nella posizione iniziale prima di attivare il bottone B. Se così non fosse, le posizioni delle lancette vanno regolate adeguatamente (consultare la sezione “Regolazione delle lancette del cronografo sulla posizione iniziale”).

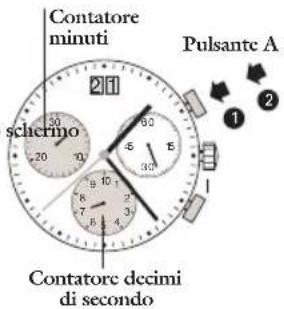

Contatore minuti 21 Pulsante A scierimo 10 8 5 30 30 9 7 6 4 Contatore decimi di secondo

Esempio:

① Inizio: premere il pulsante A.
② Arresto: per fermare il cronografo, premere di nuovo il pulsante A e leggere lc 3 lancette del cronografo: 4min/38sec/7 decimi.

Cronografo: funzionamento basico
(inizio/arresto/reset)

2:10 3:00 15 30 10 8 6 4 2 1 9 7 5 3 1 Pulsante B 3

3 Reset:

premere il pulsante B (le tre lancette del cronografo si collocheranno sulle loro rispettive posizioni iniziali).

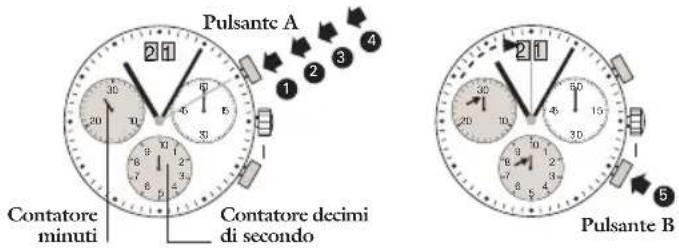

Cronografo: cronometraggio accumulato

Pulsante A Contatore minuti Contatore decimi di secondo Pulsante B

Escempio:

1 Inizio: (inizio del cronometraggio)
② Arresto: (p. es. 15 min, 5 sec dopo ①)
3 Reset: (si resetta il cronometraggio)
4 *Arresto: (p.cs. 13 min, 5 sec dopo ③) = 28 min 10 sec (Si mostra il tempo accumulato misurato)

5 Reset:

Le tre lancette del cronografo si collocheranno sulle loro rispettive posizioni iniziali.

Nota

* Dopo aver eseguito l'azione 4, quella del cronometraggio accumulato, la si può continuare premendo il pulsante A. (Reset/Arresto, Reset/Arresto, ...).

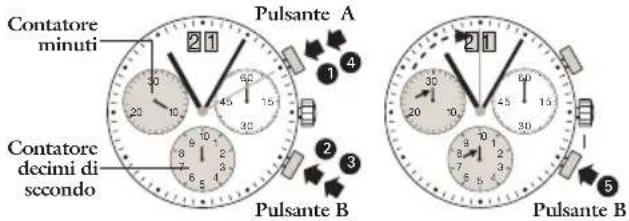

Cronografo: cronometraggio intermedio o intervallo di cronometraggio

Contatore minuti 2 1 Pulsante A 3 4 Contatore decimi di secondo 2 3 Pulsante B 2 1 Pulsante B 5

Escempio:

1 Inizio: (inizio del cronometraggio)
② Visualizzazione dell' intervallo: p.es. 10 minuti 10 secondi (il cronometraggio continua in secondo piano)
* 3 Ricupero del tempo misurato: (le tre lancette del cronografo avanzano rapidamente fino al tempo misurato in corso).
4 Arresto: (si mostra il tempo finale).

5 Reset: Le tre lancette del cronografo ritornano sulle loro rispettive posizioni iniziali).

Nota

* Dopo aver eseguito l'azione 3, si possono visualizzare altri intervalli di tempo o tempi intermedi premendo il pulsante B (mostrare intervallo/ ricuperare il tempo misurato,...).

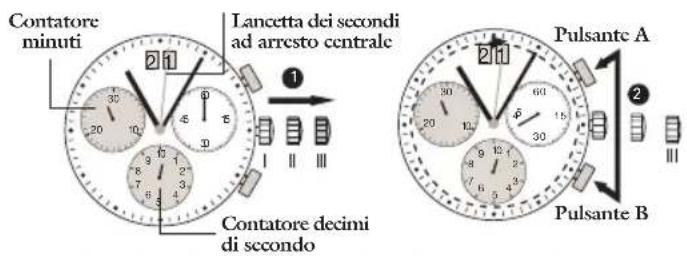

Regolazione delle lancette del cronografo sulla loro posizione iniziale

Contatore minuti Lancetta dei secondi ad arresto centrale Contatore decimi di secondo Pulsante A Pulsante B

Escmpio:

Una o alcune delle lancette del cronografo non si trovano sulla loro posizione iniziale e pertanto vanno regolate di conseguenza (p.es. dopo la sostituzione della pila).

1 Tirare in fuori la corona fino alla posizione III (le tre lancette del cronografo si trovano sulla loro posizione iniziale corretta o non corretta).

2 Mantenere premuti i pulsanti A e B simultancamente per 2 secondi come minimo (la lancetta dei secondi ad arresto centrale gira di 360° → il modo di correzione si è attivato). ↓

↓ Regolazione della lancetta dei secondi ad arresto centrale
Passo unico • A 1 x corto
Continuo • A lungo
Regolazione della seguente lancetta B
Regolazione della lancetta del contatore decimi di secondo (posizione 6h)
Passo unico • A 1 x corto
Continuo ♦ Aungo
Regolazione della seguente lancetta B
Regolazione della lancetta del contatore dei minuti (posizione 9h)
Passo unico • A 1 x corto
Continuo • A lungo
3 Ritorno della corona sulla posizione I fine della regolazione delle lancette del cronografo (si può eseguire in qualsiasi momento).
