Produkttyp	Quarzuhr
Marke	Jaguar
Modell	J645
Anzeige	Zeiger (Stunden, Minuten, kleine Sekunde bei 3 Uhr) und Datumsfenster bei 12 Uhr
Funktionen	Uhrzeit, Datum, Chronograph (1/10s, Minuten bis 30 Min., zentrale Sekunde)
Batterietyp	395 (Ø 9,5 mm x 2,6 mm / SR 927 SW)
Genauigkeit	+20 / -10 Sekunden pro Monat
Batterielebensdauer	Etwa 2 bis 3 Jahre (Schätzung)
Wasserdichtigkeit	Nicht angegeben
Pflege	Vermeiden Sie Kontakt mit Wasser und Stößen. Mit einem weichen, trockenen Tuch reinigen.
Recycling	Nicht mit dem Hausmüll entsorgen. Bei einer zugelassenen Sammelstelle abgeben.
Reparierbarkeit	Batteriewechsel und Einstellungen durch einen professionellen Uhrmacher möglich.
Verpackungsinhalt	Uhr, Bedienungsanleitung

Häufig gestellte Fragen - J645 JAGUAR

Wie stelle ich die Uhrzeit an meiner Jaguar J645 Uhr ein?

Ziehen Sie die Krone in Position III (der Sekundenzeiger stoppt). Drehen Sie die Krone, um die gewünschte Uhrzeit einzustellen. Drücken Sie die Krone zurück in Position I. Für eine sekundengenaue Einstellung ziehen Sie die Krone, wenn der Sekundenzeiger auf 60 steht.

Wie stelle ich das Datum ein?

Ziehen Sie die Krone in Position II. Drehen Sie sie, bis das richtige Datum angezeigt wird. Drücken Sie sie zurück in Position I. Vermeiden Sie Datumseinstellungen zwischen 21 Uhr und 24 Uhr, da der Kalender umschaltet.

Wie verwende ich den Chronographen?

Drücken Sie den Drücker A, um die Zeitnahme zu starten und zu stoppen. Drücken Sie den Drücker B, um die Zeiger zurückzusetzen. Der Minutenzähler misst bis zu 30 Minuten, der zentrale Sekundenzähler misst 60 Sekunden und der 1/10-Sekundenzähler misst 1 Sekunde pro Umdrehung (nach 30 Minuten wird er zum Stundenzähler).

Wie mache ich eine Zeitmessung mit Summierung?

Drücken Sie A zum Starten, erneut A zum Stoppen (Zwischenzeit). Drücken Sie A zum Fortsetzen usw. Um die Gesamtzeit zu erhalten, stoppen Sie mit A und lesen Sie die Zähler ab. Mit B auf Null stellen.

Wie messe ich eine Zwischenzeit?

Drücken Sie A zum Starten. Um eine Zwischenzeit anzuzeigen, drücken Sie B (die Zeiger zeigen die Zwischenzeit an, aber die Zeitmessung läuft im Hintergrund weiter). Drücken Sie erneut B, um zur verstrichenen Zeit zurückzukehren. Drücken Sie A zum endgültigen Stopp.

Was tun, wenn die Chronographenzeiger nicht auf Null stehen?

Ziehen Sie die Krone in Position III. Drücken Sie gleichzeitig die Drücker A und B für mindestens 2 Sekunden (der zentrale Sekundenzeiger dreht sich 360°). Verwenden Sie A, um den ausgewählten Zeiger schrittweise oder kontinuierlich einzustellen, und B, um zum nächsten Zeiger zu wechseln (1/10s, dann Minuten). Drücken Sie die Krone zurück in Position I.

Welchen Batterietyp verwendet die Jaguar J645?

Sie verwendet eine Batterie vom Typ 395 (Ø 9,5 mm x 2,6 mm / SR 927 SW). Der Austausch wird von einem Fachmann empfohlen.

Wie pflege ich meine Jaguar J645 Uhr?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Vermeiden Sie Wasser, Stöße und Magnetfelder. Für den Batteriewechsel wenden Sie sich an einen Uhrmacher.

Was tun, wenn meine Uhr stehen bleibt oder nicht richtig funktioniert?

Überprüfen Sie zuerst, ob die Batterie leer ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Jaguar-Kundendienst oder einen professionellen Uhrmacher.

Wie recycele ich meine Uhr am Ende ihrer Lebensdauer?

Werfen Sie die Uhr nicht in den Hausmüll. Entsorgen Sie sie gemäß der WEEE-Richtlinie an einer Sammelstelle oder bei einem autorisierten Händler zum Recycling.

BEDIENUNGSANLEITUNG J645 JAGUAR

• Kurzspezifikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
• Beschreibung der Anzeige und Bedienelemente ..... 47
• Einstellung Zeit / Datum 48 - 51
• Bedienung Chronograph .... 52 - 57

Gemäß den Bestimmungen über die Behandlung von Abfällen durch Elektronik- und Elektro-Altgeräte sind Quarzuhrenprodukte, deren Lebensdauer abgelaufen ist, selektiv zu sammeln, um sie dem Recycling zuzuführen. Sie können Ihre Quarzuhrenprodukte daher in einer unserer Verkaufsstellen oder an einer beliebigen Sammelstelle abgeben. Die selektive Sammlung, die Verarbeitung, die Bewertung und das Recycling dieser Produkte ist ein Beitrag zum Umweltschutz und zum Schutz unserer Gesundheit.

Kurzspezifikation

Zeit/Datum

• Stundenzeiger
• Minutenzeiger
  • Kleiner Sekundenzeiger (Position 3h)
• Datum (Position 12h)

Chronograph

• 1/10 Sekundenzähler / Stundenzähler nach 30 Min. (Position 6h)
• Minutenzähler bis 30 Minuten (Position 9h)
• Zentrumstoppsekunde

Allgemein

• Batterictyp: 395 (Ø 9,5 mm x 2,6 mm / SR 927 SW)
  • Ganggenauigkeit: +20 / -10 Sekunden pro Monat

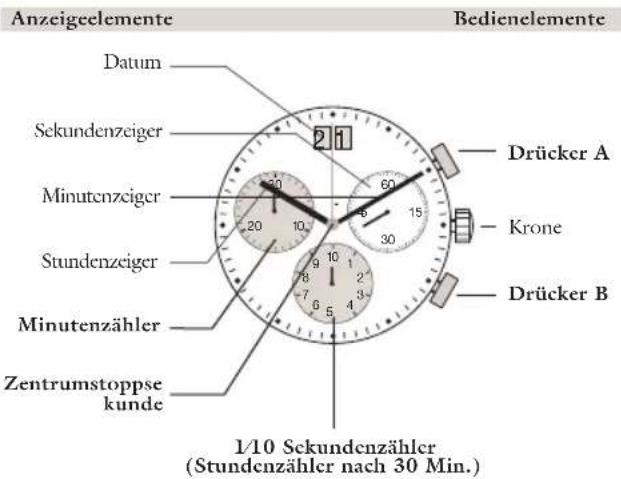

Beschreibung der anzeige- und bedienelemente

Anzeigeelemente Datum Sekundenzeiger 21 60 Drücker A Minutenzeiger 15 Krone 20 Stundenzeiger 30 Drücker B Minutenzähler 9 10 1 2" 7 8 4 6 5 Zentrumstoppse kunde 1/10 Sekundenzähler (Stundenzähler nach 30 Min.) Bedienelemente

Einstellung zeit

Sekundenzeiger ① ②

Schnellkorrektur datum

1 *Krone in Position III herausziehen. (Uhr bleibt stehen)
2 Krone drehen bis die aktuelle Zeit 08h45 angezeigt wird.
3 *Krone zurück in Position I drücken.

Hinweis:

* Um die Zeit «sekundengenau» einzustellen, muss bei der Sekundenzeigerstellung «60» gezogen werden.

Nach der Einstellung des Stunden- und Minutenzeigers muss «sekundengenau» in Pos. I zurückgedrückt werden.

1 Krone in Position II herausziehen. (Uhr läuft weiter).
2 Krone drehen bis das aktuelle Datum 01 erscheint.
3 Krone zurück in Position I drücken.

Hinweis:

In der Kalenderschaltphase von 21.00 bis 24.00 Uhr kann das Datum korrigiert werden, wobei das Datum des folgenden Tages eingestellt werden muss, da in diesem Falle um Mitternacht keine automatische Kalenderschaltung erfolgt.

Einstellung datum und uhrzeit nach batteriewechsel

Datum Krone 1 II

0 8 32 20 10 -5 15 30 9 10 7 8 9 10 5 4 3 2 1 I II ②

Beispiel:

• Datum/Uhrzeit auf der Uhr: 117 / 01h25
• Aktuelles Datum/Uhrzeit 04 / 20h30

1 Krone in Position II herauszichen. (Uhr läuft weiter)
② Krone drehen bis der Vortag des aktuellen Datums erschcint ^13 .

Sekundenzeiger 3

0 4 1 30 20 12 3 62 4 15 5 39 6 1 2 3 7 8 9 10 I II III ④ ⑤ ⑥

↓

3 *Krone in Position III herausziehen. (Uhr bleibt stehen)
4 Krone drehen bis das aktuelle Datum 04 erscheint.
5 **Krone weiter drehen bis die aktuelle Zeit 20h30 angezeigt wird.

6 Krone zurück in Position I drücken.

Hinweis:

**«sekundengenaue» Zeiteinstellung: Siehe Hinweis im Kapitel «Einstellung Zeit»
**24-Stundenrhythmus beachten.

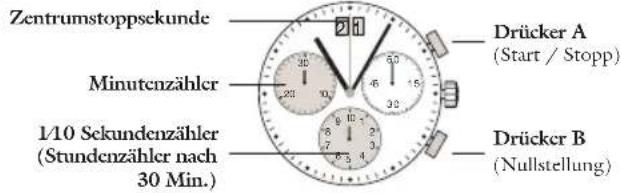

Chronograph:

• Der Minutenzähler misst pro Umdrehung 30 Minuten.
  • Die Zentrumstoppsekunde misst pro Umdrehung 60 Sekunden.
• Der 1/10 Sekundenzähler misst pro Umdrehung 1 Sekunde. Nach 30 Minuten wechselt er auf Stundenzähler. Der Stundenzähler misst pro Umdrehung 10 Stunden.

BedienelementeAnzeigeelemente

Zentrumstoppsekunde Drücker A (Start / Stopp) Minutenzähler 1/10 Sekundenzähler (Stundenzähler nach 30 Min.) Drücker B (Nullstellung)

Hinweis:

Vergewissern Sie sich vor der Verwendung der Chronographfunktionen, dass: → die Krone sich in der Pos I (=Normalposition) befindet, → nach der Betätigung des Drückers B die 3 Chronographenzeiger genau in Nullstellung stehen. Falls dies nicht der Fall ist, müssen die Zeigerpositionen ausgerichtet werden (siehe Kapitel «Ausrichtung der Chronographenzeiger auf Nullposition»)

Chronograph: grundfunktion
(start / stopp / nullstellung)

Minutenzähler Drücker A 1/10 Sekundenzähler

2:11 30 20 10 5 4 30 16 9 8 7 6 5 Drücker B

Bcispicl:

1 Start: Drücker A drücken.
2 Stopp: Um die Zeitmessung abzubrechen, Drücker A nochmals drücken und die 3 Chronographenzähler ablesen: 4 Min. / 38 Sek. / 7/10 Sekunden

3 Nullstellung: Drücker B drücken. (Die 3 Chronographenzeiger werden in ihre Nullstellungen zurückgestellt).

Chronograph: aufaddierte zeitmessung

Drücker A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Beispicl:

1 Start: (Zeitmessung starten)
② Stopp: (z.B. 15 Min. 5 Sek. nach ①)
3 Restart: (Zeitmessung wieder freigeben)
4 *Stopp: (z.B. 13 Min. 5 Sek. nach 3) = 28 Min. 10 Sek. (Aufaddierte Messzeit wird angezeigt)

5 Nullstellung: Die 3 Chronographanzeigen werden in ihre Nullpositionen zurückgestellt.

Hinweis:

* Nach 4 kann die Aufaddierung der Zeitmessung fortgesetzt werden. Dies über Drücker A (Restart / Stopp, Restart / Stopp, ...)

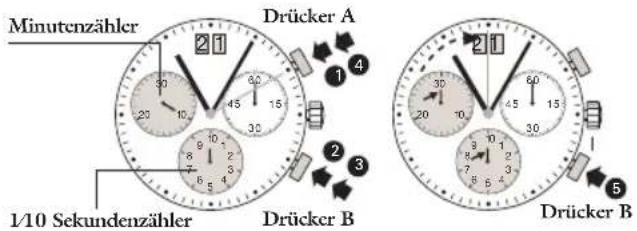

Chronograph: zwischenzeitmessung

Minutenzähler Drücker A 1/10 Sekundenzähler Drücker B 21 30 45 60 75 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300

Bcispicl:

1 Start: (Messzeit starten)
2 Zwischenzeit anzeigen: z.B. 10 Min. 10 Sek. (die Zeitmessung läuft im Hintergrund weiter)
*3 Messzeit aufholen: (die 3 Chronographanzeigen werden im Schnelllauf auf die weitergelaufene Messzeit nachgeführt).
4 Stopp: (Endzeit wird angezeigt).

5 Nullstellung: Die 3 Chronographanzeigen werden in ihre Nullpositionen zurückgestellt.

Hinweis:

* Nach 3 können weitere Zwischenzeiten angezeigt werden. Dies über Drücker B (Zwischenzeit anzeigen / Messzeit aufholen, ...)

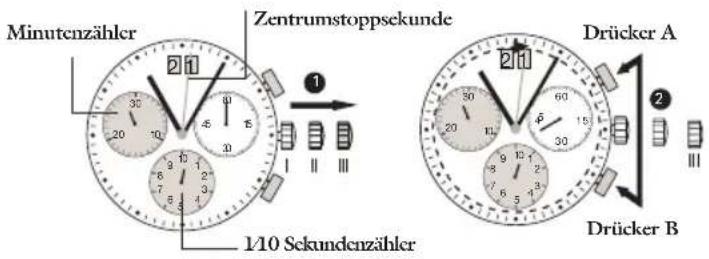

Ausrichtung der chronographzeiger auf nullposition

Minutenzähler Zentrumstoppkunde 1/10 Sekundenzähler Drücker A Drücker B

Beispiel:

Einer oder mehrere Chronographzeiger sind nicht in ihren korrekten Nullpositionen und müssen ausgerichtet werden (z.B. nach Batteriewechsel)

1 Krone in Position III herauszichen. (Alle 3 Chronographenzeiger stellen sich in ihre korrekte bzw. nicht korrekte Nullposition).

2 Drücker A und B gleichzeitig während mindestens 2 Sekunden drücken. (Der Zentrumstoppsekundenzeiger dreht um 360° → Korrekturmodus ist aktiviert).

A B A B A C

↓ Ausrichtung der Zentrumstoppsekunde
Einzelschritt: 1 Aurz Kontinuierlich: JaAg
↓ Nächsten Zeiger ausrichten B
↓ Ausrichtung des 1/10 Sekundenzählerzeigers (Pos. 6h)
Einzelschritt: 1. Aurz Kontinuierlich: JaAg
↓ Nächsten Zeiger ausrichten B
↓ Ausrichtung des Minutenzählerzeigers (Pos. 9h)
Einzelschritt: 1 Aurz Kontinuierlich: lang
3 Krone in Position I zurückdrücken Abschluss der Chronographzeiger-Ausrichtung. (dies ist jederzeit möglich).
