MANUALE UTENTE Florentina IR 10032820 Klarstein

Note: il dispositorio non è idoneo ad essere utilizzato come fonte di riscaldamento primaria.

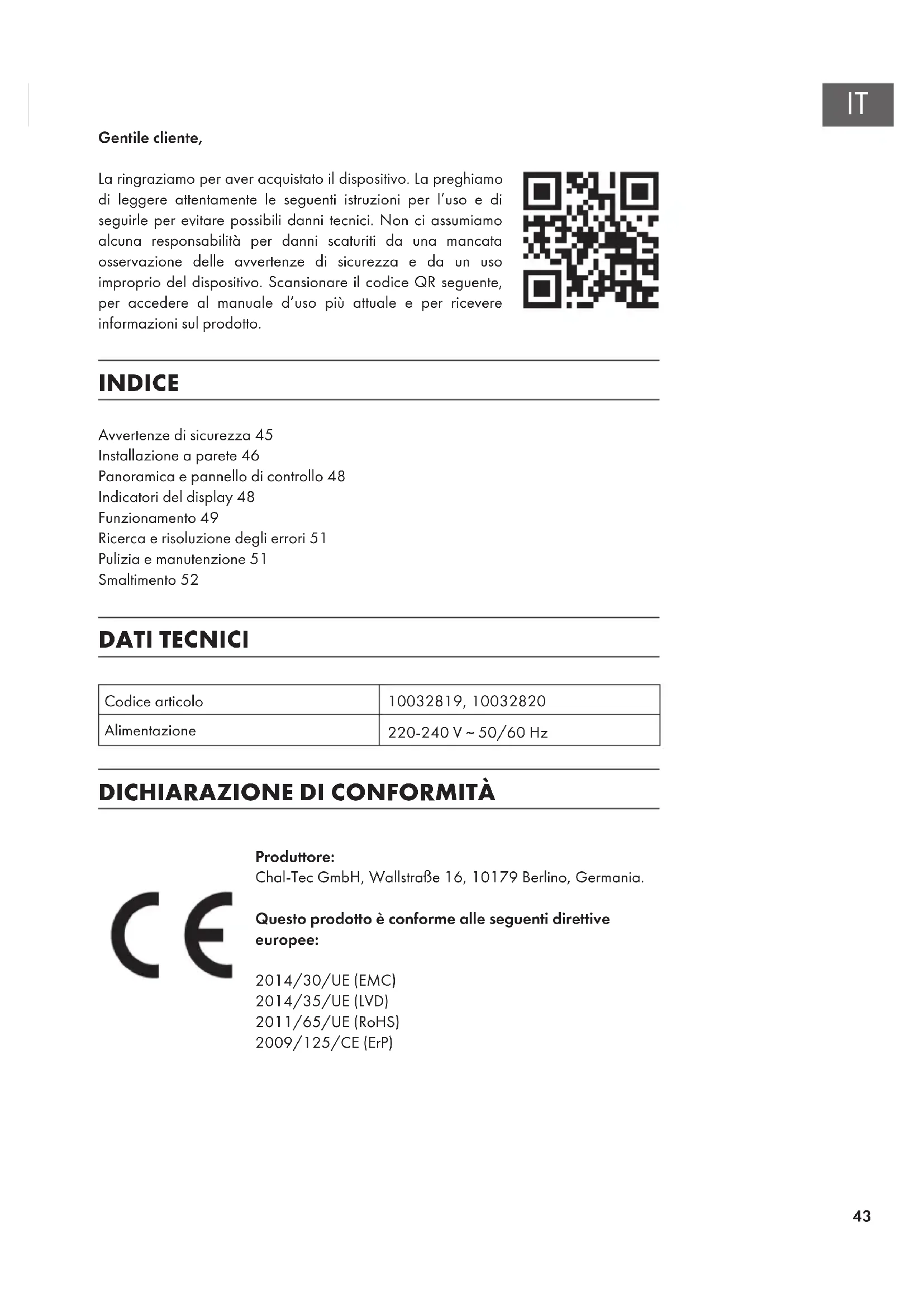

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 45

Installazione a parete 46

Panorama e pannello di controllo 48

Indicator del display 48

Funzionamento 49

Ricerca e risoluzione degli errorsi 51

Pulizic e manutenzione 51

Smaltimento 52

DATI TECHNICI

Codice articolo	10032819, 10032820
Alimentazione	220-240 V ~ 50/60 Hz

DICHIARAZIONE DI CONFORMITA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2009/125/CE (ErP)

SCHEDA INFORMATIVA DEL PRODOTTO

Identificazione del modello (i)	10032819, 10032820
Indicazione Simbolo Valore	Unità Indicazione Unità
Potenza termica Solo per gli apparetti per il riscaldamento				d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico
Potenza termica nominale P	nom	0,4	kW Control	llo manuale del carico termico con termostato integrato		N.D.
Potenza termica minima (valore indicativo)	Pmin	0,0	kW Control	llo manuale del carico termico con risconto della temperature ambiente e/o esterna		N.D.
Potenza termica massima continua	Pmax,c	0,4	kW Control	llo elettronico del carico termico con risconto della temperature ambiente e/o esterna		N.D.
Consumo di elettricità ausiliaria					Potenza termica con supporto del ventilatore N.D.
Per la potenza termica nominale	elmax	0,000 kW			Tipodi potenza termica/controllo della temperature ambiente
Per la potenza termica minima	elmin	0,000 kW Potenza termica di un solo livello, alla controlo della temperature ambiente			no
In modalità di attesa el	SB	0,000 W			Due o più livelli impostabili manually, alla controlo della temperature ambiente
					Con controlling della temperature ambiente tramite termostato meccanico	no
					Con controlling elettronico della temperature ambiente	si
					Controllo elettronico della temperature ambiente e timer giornaliero	si
					Controllo elettronico della temperature ambiente e timer settimanale	si
					Altre opzioni di controllo
					Controllo della temperature ambiente con rilevamento di presenza	no
					Controllo della temperature ambiente con rilevamento di finestre aperte	si
					Con opzione telecomando	no
					Con controlledo di avvio adattabile	no
					Con limitazione del tempo di funzionamento	no
					Con sensore lampada nero	no
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germania

AVVERTENZE DI SICUREZZA

• Prima dell'utilizzo, controllare la tensione indicata sulla targhetta del dispositivo e collegarlo solo a prese elettriche con tensione corrispondente.
• Se il cavo di alimentazione è danneggiato, farlo sostituire da un technique.
  Non posizionare il camino direttamente sotto a una presa elettrica.
• Tenere almeno un metro di distance da materiali infi ammabili come mobili, tende o similari.
  Non lasciare il dispositivo privo di controllo durante il funzionamento.
• Utilizzare il disposativo fuori alla portata dei bambini. I bambini possono utilizzato il disposativo solo se sono controllati.
• Il disposativo non è adatto a usi commerciali, ma solo per uso casalingo e in ambienti simili.
• Non utilizzato il disposativo se presenta malfunzionamenti o se è stato in quale modo danneggiato.
• Eventuali riparazioni devono essere effettuate solo da tecnici specializzati.
• Riparazioni errate o realizzate autonomamente possono rappresentare un rischio di lezione.
  Non far passare il cavo di alimentazione sotto a tappeti o passatoie.
• Assicurarsi che il cavo di alimentazione non passi su bordi taglienti o superfici di bollenti.
• Per evitare il surriscaldamento, non coprire il camino.
• Non utilizzato il dispositorio con un timer esterno, una presa di corrente con lavoro a distanza o un'alto dispositorio che accende e spegni il camino automaticamente.
  Non immershere il dispositivo in acqua o altri liquidi.
  Nonutilizzareildispositivovicinoa vasche,docceopiscine.
  Nonutilizzareildispositivoall'aperto.
  Nonutilizzareildispositivoconle manibagnate.
  Nonutilizzareildispositivovicinoosopraauna superficiebollente.
  Nonutilizzareildispositivo se ilcavo di alimentazione edanneggiato.
• Prima della pulizia, scollegare la spina e lasciare raffreddare completeness il dispositivo.
  Nonutilizzare prodotti abrasivi per la pulizia.
• Utilizzare solo accessori espresamente autorizzati dal produttore.
• Bambini e persona con limitate capacità fi siche e psichiche possono utilizzare il dispositivo solo se sono stati precedentamente istruiti in modo esastivo sulle funzioni e sulle procedure di sicurezza da una persona responsabile del loro controllo.
• Assicurarsi che i bambini non giochino con il dispositorio

ATTENZIONE

Pericolo di uszione! Alcuni componenti sono diventare estremamente caldi. Fare attenzione a non uszionarsi.

1	710.00 710.00 2
Segnare le posizioni dei 4 fori sulla parete ed effettuare i fori con un trapano.	Assicurarsi che vi sia una distanza di 710 mm tra i due fori orizzontali e una distanza di 160 mm tra i due fori verticali.
3	4
Inserire i quattro tasselli nei fori. Estrarre la	guida metallica dall'imballaggio, posizionaria sui supporti di plastica e serrarla.
5	6
In totale sono presenti due guide metalliche.	Sollevare il riscaldatore e allineare le quattro viti con i quattro fori delle guide.
7	8
Estrarre i quattro dadi alla confezione e posizionarii sulle quattro viti. Assicurarsi che la distanza tra il riscaldatore montato e il pavimento non sia inferiore a 20 cm.	Montare il supporto per la centralina sulla parete vicina al radiatore.
9
Posizionare la centralina sul supporto.

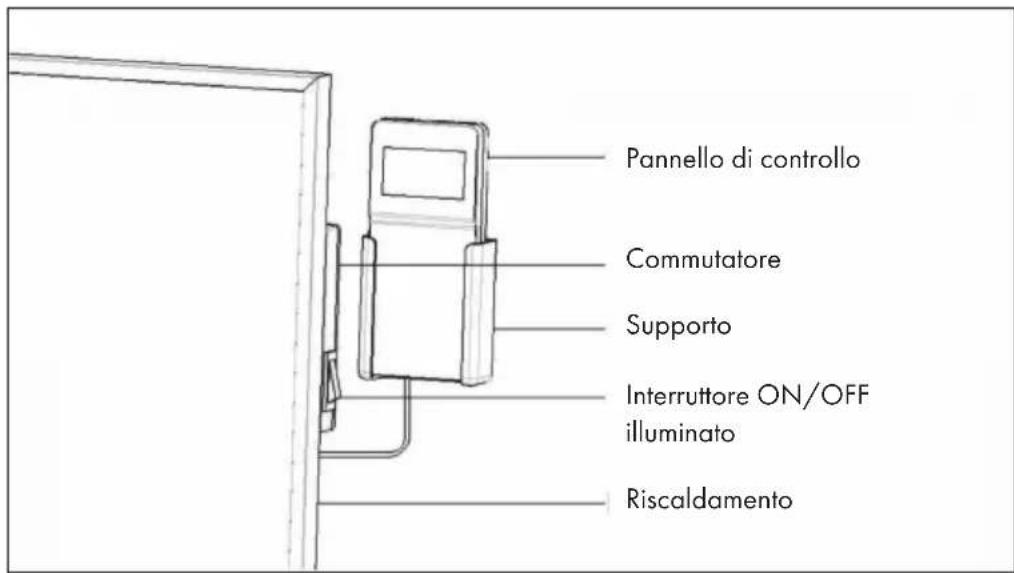

PANORAMICA E PANELLO DI CONTROLLO

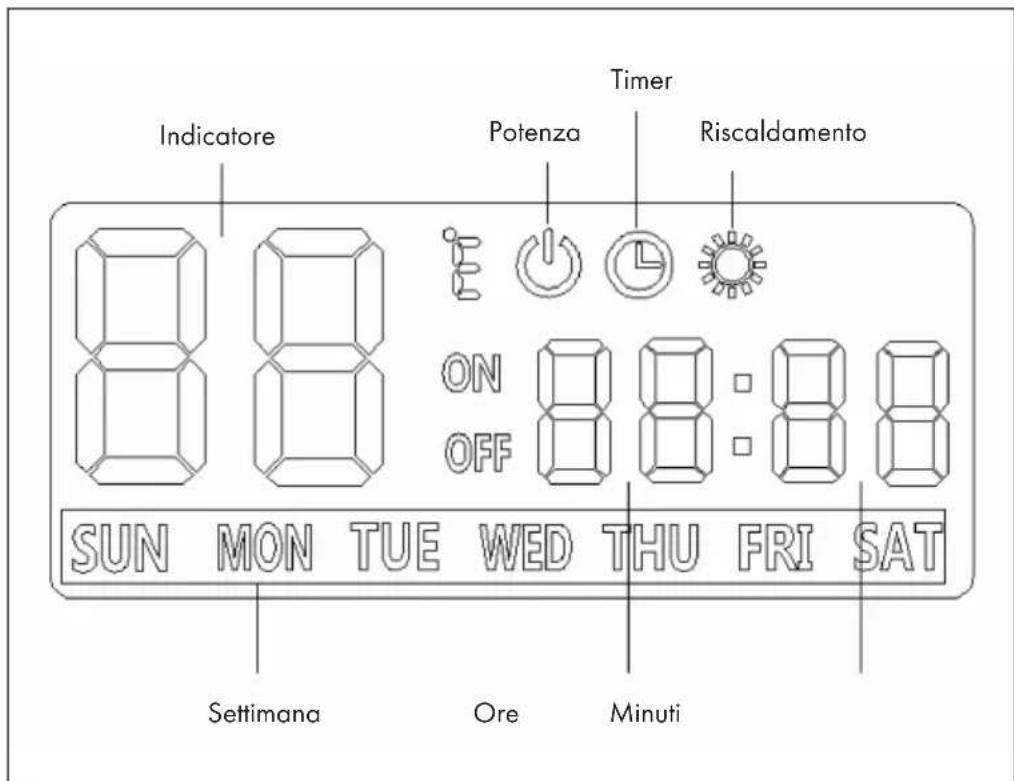

INDICATORI DEL DISPLAY

FUNZIONAMENTO

• Verificare il riscaldamento per essere sicuri che non sia danneggiato.
• Collegare la spina alla presa e l'interruttore illuminato sul lato del riscaldatore.

Ci sono due possibilità di utilizzo del riscaldamento:

(1) Accensione/Spegnimento

Premere il pulsante ON/OFF sul pannello di controllo per attivare il riscaldamento. Il riscaldamento si riscaldera fino al raggiungimento della temperatura impostata. Premere di nuovo il pulsante ON/OFF per spegnere nuovamente il riscaldamento.

(2) Modalità timer settimanale

Avviare il riscaldamento con l'opzione del timer settimanale premendo il pulsante SET. Pio premere il pulsante ON/OFF.

Impostazione del timer settimanale

1. Premere il pulsante TIME quando il riscaldamento è spento. L'interruttore principale deve pertanto essere accesso.

2. Dopo aver premuto il pulsante TIME, il symbolo per il il TIMER SETTIMANALE inizia a lampeggiare sul display. Selezionare il giorno in cui si desidera impostare il timer premendo i pulsanti [+] o [-] . Poi premere il pulsante SET per confermare.

3. L'icona di raggruppamento sul display inizia a lampeggiare. Premere [+] o [-] per programma un gruppo. É possibile impostare complessivamente 4 gruppi al giorno da P1 a P4. Premere SET per impostare l'ora di accensione per il gruppo selezionato.

4. Viene visualizzato il symbolo ON. L'indicatore delle ore inizia a lampeggiare sul display [--]. Premere [+] o [-] e selezionare l'ora di accensione del riscaldamento. Premere nuovamente SET e l'indicatore dei minuti inizia a lampeggiare [--].

5. Premere [+] o [-] per impostare i minuti. Premere SET per impostare l'ora di spegnimento del riscaldamento. Il significolo OFF compare sul display e l'indicatore delle ore inizia a lampeggiare [-] .
6. Premere [+] o [-] per impostare l'ora di spegnimento del riscaldamento. Premere nuovamente SET e l'indicatore dei minuti inizia a lampeggiare.
7. Premere [+] o [-] per impostare i minuti. L'impostazione del primo gruppo di timer è avvenuta con successo.

8. Premere nuovamente SET e l'icona WOCHE inizia a lampeggiare. É possible impostare soltanto un secondo timer per lo stesso giorno o un'alto giorno. Se si desidera impostare un secondo timer o un'alto giorno, procedere come detritto in precedenza.

9. Dopo aver programmato uno o più gruppi, premere il pulsante TIME o attendere più di 10 secondi per terminare l'impostazione del timer settimanale.

Impostazione del giorno della settimana e dell'ora

Premere il pulsante TIME a dispositivo acceso e il symbolo [-] delle ore inizia a lampegliare. Premere [+] o [-] per impostare l'ora attuale. Premere il pulsante SET e il simobolo [-] dei minuti lampeggia. Premere i pulsanti [+] o [-] per impostare i minuti. Premere il pulsante SET e l'icona WOCHE inizia a lampegliare. Premere [+] o [-] per impostare il giorno della settimana attuale. Premere SET per confermare.

Impostazione della temperatura

Premere il pulsante TEMP per avviare l'impostazione della temperatura. Premere [+] o [-] per impostare la temperatura desiderata. Premere SET per confermare.

Rilevamento automatico della finestra aperta

Il riscaldatore dispone di una funzione per rilevare la finestra aperta. Se il riscaldatore è accesso (indipendente lalla modalità normale o timer settimanale), il riscaldamento si spegne automaticamente se la temperatura rilevata entro 5 minuti diminuisce di 5^ o più.

RICERCA E RISOLUZIONE DEGLI ERRORI

Se il riscaldatore non funziona, seguire le seguenti indicazioni:

• Assicurarsi che l'interruttore principale o il fusibile funzioni correttamente.
• Assicurarsi che il riscaldamento sa collegato e che la presa funzioni correttamente.
• Se l'interruttore ON/OFF si trovava in posizione ON e non si illumina, rivolgersi a un centro di assistenza nelle vicinanze.

PULIZIA E MANUTENZIONE

Prima della pulizia, spegnere il riscaldatore e lasciarlo raffreddare. Scollegare l'alimentatore dal disposizio. è possibile pulire il lato esterno con un panno morbido e umido e infine asciugarlo. Non utilizzato detergenti abrasivi o cere per mobili che potrebbero danneggiare la superficie.

Per svitare il riscaldatore nella parete, aprire il tappo a vite e rimuovere le viti. Se non si utilizza il riscaldamento per un breve periodo di tempo, staccare la spina. Se non si utilizza il dispositivo per molto tempo, è possibile rimuoverlo alla parete oopure coprirlo.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non sono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si protegono il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
