BEDIENUNGSANLEITUNG Florentina IR 10032820 Klarstein

Klarstein NELRSKAR TEIN NELRSKAR Klarstein NELRSKAR TEIN NELRSKAR Klarstein NELRSKAR TEIN NELRSKAR Klarstein NELRSKAR

Klarstein

Florentina IR

Heizung

Heater

Radiador

Radiateur

Riscaldatore

10032819 10032820

Hinweis: Das Gerät eignet sich nicht zur Nutzung als primäre Heizquelle.

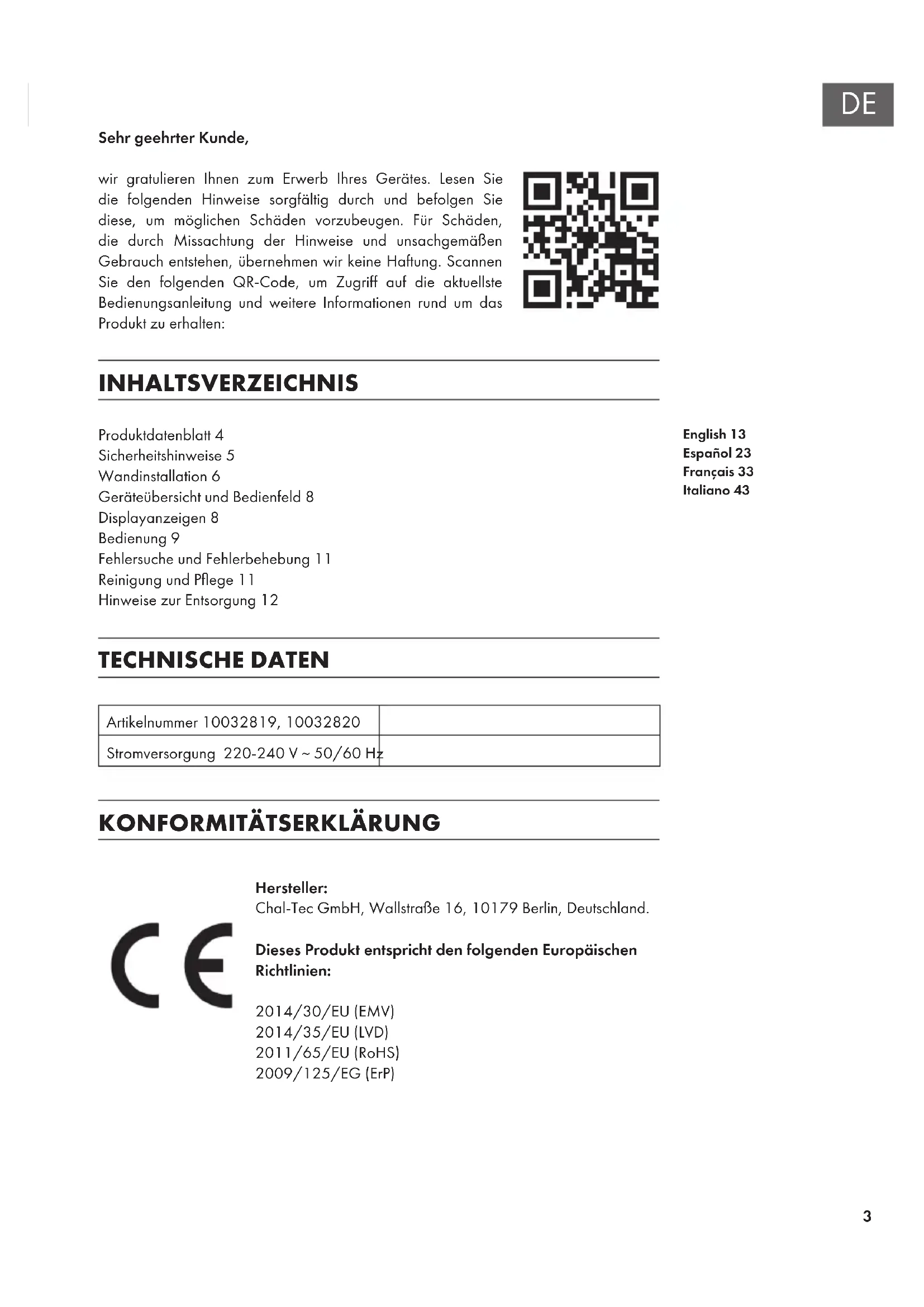

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb ihrer Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Produktdatenblatt 4

Sicherheitschinweise 5

Wandinstallation 6

Geräteübersicht und Bedienfeld 8

Displayanzeigen 8

Bedienung 9

Fehlerische und Fehlerbehebung 11

Reinigung und Pflege 11

Hinweise zur Entsorgung 12

English 13

Espanol 23

Francais 33

Italiano 43

TECHNISCHE DATEN

Artikelnummer 10032819, 10032820
Stromversorgung 220-240 V ~ 50/60 Hz

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen

Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

2009/125/EG (ErP)

PRODUKTDATENBLATT

Modellkennung(en)	10032819, 10032820
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	0,4	kW Manuel	IIe Regelung der Wärmezufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung(Richtwert)	Pmin	0,0	kW Manuel	IIe Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oderAußentemperatur	nein
Maximale kontinuierlicheWärmeleistung	Pmax	0,4	kW Elektronische Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oderAußentemperatur	nein
Hilfsstromverbrauch				Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung(Ventilator-Motor)	elmax	0,000	kW	Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung(Ventilator-Motor)	elmin	0,000	kW Einflüge Wärmeleistung, keineRaumtemperaturkontrolle	nein
Im Bereitschaftszustand el	SB	0,000	W Zwei oder mehr manuell einstellbare Stufen,keine Raumtemperaturkontrolle	nein
				Raqumtemperaturkontrolle mit mechanischermThermostat	nein
				Mit elektronischer Raumtemperaturkontrolle ja
				Mit elektronischer Raumtemperaturkontrolle undTageszeitregelung	ja
				Mit elektronischer Raumtemperaturkontrolle undWochentsagsregelung	ja
				Sonstige Regelungsoptionen
				Raqumtemperaturkontrolle mit Präsenzerkennung	nein
				Raqumtemperaturkontrolle mit Erkennung offenerFenster	ja
				Mit Fernbedienungsoption	nein
				Mit adaptiver Regelung des Heizbeginns	nein
				Mit Betriebszeitbegrenzung	nein
				Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

SICHERHEITSHINWEISE

• Prufen Sie vor der Benutzung die Spannung auf der Geräteplakette und schlieben Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Falls das Netzkabel beschädigt ist, halten Sie es von einer ausgebildeten Fachkraft ersetzen.
• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln, Vorhängen oder Ähnlichem.
• Lassen Sie das Gerät während der Benutzung nicht unbeaufsichtigt.
• Lassen Sie das Gerät nicht unbeaufsichtigt, während es an die Steckdose angeschlossen ist.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder)dufen das Gerät nur unter Aufsicht bedieren.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebilddeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.
• Achten Sie daraufuf, dass das Netzkabel nicht über scharfe Kanten oder heiße Oberflächen verläuft.
• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Höhe von Badewannen, Duschen oder Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzten Sie das Gerät nicht mit nassen Händen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe heiter Oberflächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und halten Sie das Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.
• Kinder, physisch und körperlich eingeschränkte Menschen sollen das Gerät nur benutzen, wenn sie vorher von einer Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät speilen.

VORSICHT

Verbrennungsgefahr! Einige Geräteile konnen sehr heißt werden.

Achten Sie darauf, dass Sie oder ihre Kinder sich nicht daran verbrennen.

WANDINSTALLATION

1	710.00 710.00 2
Markieren Sie die Positionen der vier Bohrlicher an der Wand und bohrten Sie die Löcher mit einer Bohrmschine.	Stellen Sie sicher, dass der Abstand zwischen den zwei horizontalen Löchern 710 mm und zwischen den zwei vertikalen Löchern 160 mm beträgt.
3	4
Führten Sie die vier Dübel in die Löcher ein.	Entnehmen Sie die Metallschiene aus der Verpackung, setzen Sie in die Kunststoffhalterungen ein und schrauben Sie sie fest.
5	6
Es sind insgesamt zwei Metallschienen.	Ben Sie das Heizgerät an undrichten Sie die vier Schrauben an dessen Seiten an den vier Bohrungen der Schieren aus.
7	8
Entnahmen Sie die vier Muttern der Verpackung und setzen Sie sie auf die vier Schrauben. Stellen Sie sicher, dass der Abstand zwischen fertig montiertem Heizgerät und Boden nicht weniger als 20 cm beträgt.	Montieren Sie die Halterung für das Bediengerät an der Wand darüber den Heizung.
9
Platzieren Sie das Bediengerät in der Halterung.

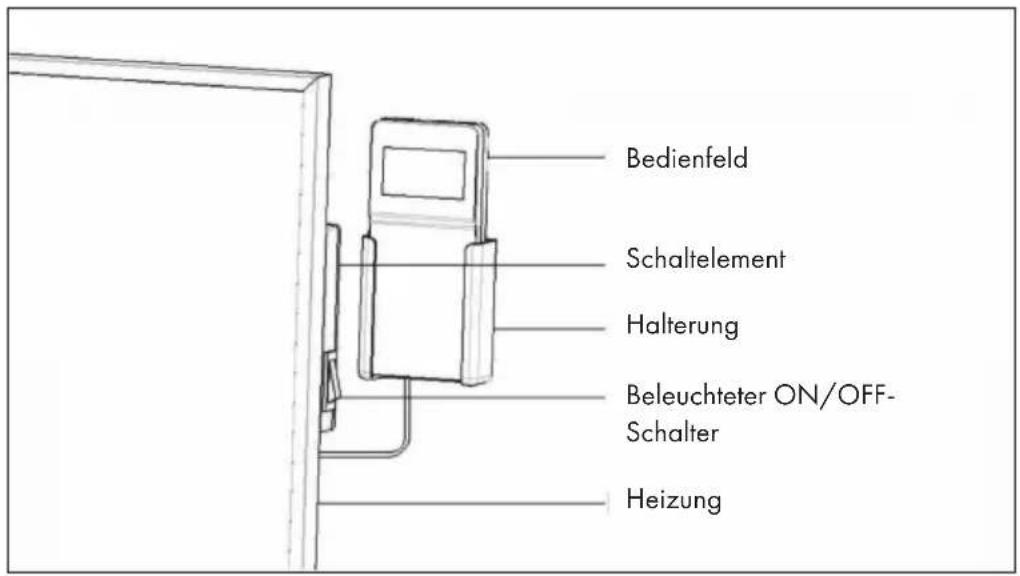

GERÄTEÜBERSICHT UND BEDIENFELD

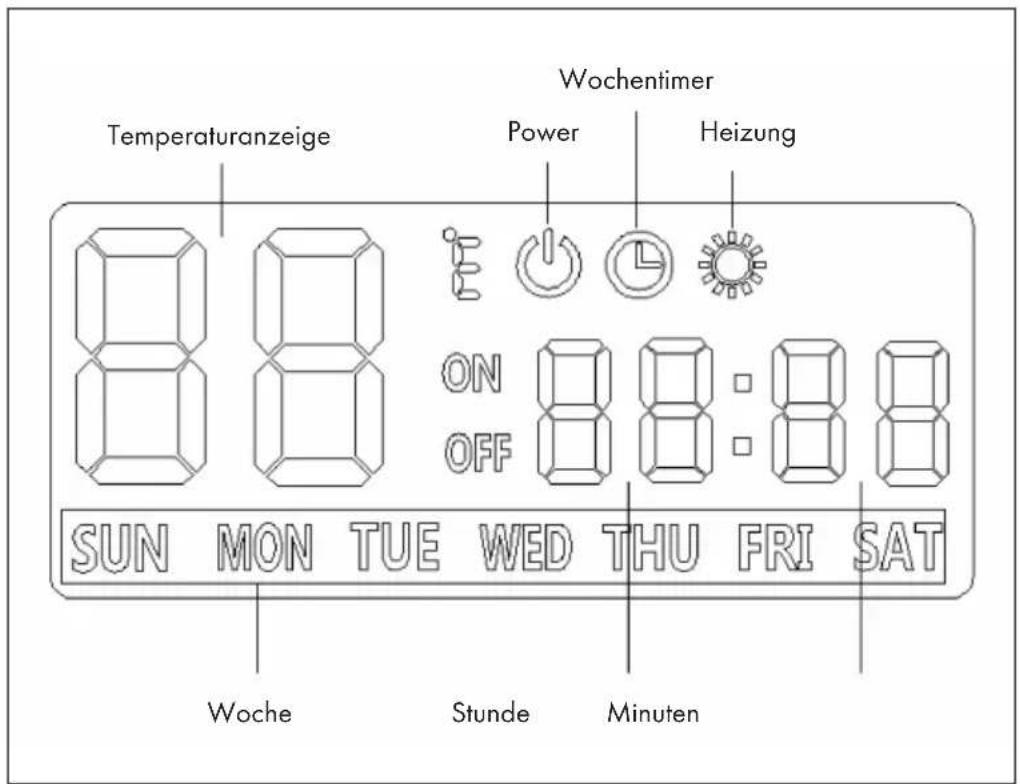

DISPLAYANZEIGEN

BEDIENUNG

• Überprüfen Sie die Heizung, um sicherzugehen, dass sie nicht beschädigt ist.
• STEcken Sie den Stecker in die Steckdose imd schalten Sie den beleuchteten Hauptschalter an der Seite des Heizgerätes ein.

Es gibt zwei Mänglichkeiten, die Hezung zu benutzen:

(1) Ein-/Ausschalten

Drücken Sie die ON/OFF-Taste am Bedienfeld, um die Heizung zu arbeiten zu starten. Doe Heizung heizt so lange, bis die eingestellte Temperatur erreicht ist. Drücken Sie erneut auf die ON/OFF-Taste, um die Heizung wieder auszuschalten.

(2) Wochentimer-Modus

Starten Sie die Heizung mit der Option Wochenzeitschaltuhr, indem Sie auf die SET-Taste drucken. Drücken Sie dann auf die ON/OFF-Taste.

So stellen Sie den Wochetimer ein

1. Drücken Sie die TIME-Taste, wenn die Heizung ausgeschaltet ist. Der Hauptschalter muss dazu eingeschaltet sein.

2. Nachdem Sie die TIME-Taste gedrückt haben beginnnt das Symbol für den WOCHENTIMER auf dem Display zu blinken. Wahlen Sie den Tag, für den Sie den Timer einstellen möchten, indem Sie die Taste [+] oder [-] drücken. Drücken Sie dann zur Bestätigung auf SET.

3. Das Gruppierungssymbol in der Anzeige beginnnt zu blinken. Drucken Sie [+] oder [-], um eine Gruppe zu programmieren. Sie konnen insgesamt 4 Gruppen pro Tag von P1 bis P4 einstellen. Drucken Sie SET, um die Einschaltzeit für die ausgewählte Gruppe einzustellen.

4. Das Symbol ON wird angezeigt. Auf dem Display beginnt das die Stundenanzeige zu blinken [--]. Drücken Sie [+] oder [-] und wahlen Sie die Stunde aus, zu der die Hezung eingeschaltet werden soll. Drücken Sie erneut SET und die Minutenanzeige beginnt zu blinken [--].

5. Drücken Sie [+] oder [-] , um die Minuten einzustellen. Drücken Sie SET, um die Zeit einzustellen, zu der die Hezung ausgeschaltet werden soll. Das Symbol OFF leuchtet im Dlsplay auf und die Sundenanzeige begint zu blinken [-] .
6. Drücken Sie [+] oder [-] , um die Stunde zu wahlen, in der die Heizung ausgeschaltet werden soll. Drücken Sie erneut SET und die Minutenanzeige beginnnt zu blinken.
7. Drücken Sie [+] oder [-] , um die Minuten einzustellen. Danach haben Sie die ersten Timergruppe erfolgreich eingestellt.

8. Drücken Sie erneut SET und das Symbol WOCHE beginnnt zu blinken. Sie können nun einen zweiten Timer für den selbst Tag oder einen anderen Tag einstehen. Wenn Sie zweiten Timer oder einen anderen Tag einstellen möchten, gehen sie wie eben beschreiben yor.

9. Nachdem Sie eine oder mehrere Gruppen programmiert haben, drücken Sie auf die TIME-Taste oder warten Sie mehr als 10 Sekunden, um die Einstellung des Wochentimers zu beenden.

Aktuellen Wochentag und Uhrzeit einstehen

Drücken Sie im eingeschalteten Zustand die Taste TIME, das Symbol [--] für die Stunde beginnnt zu blinken. Drücken Sie [+] oder [-], um die aktuelle Stunde einzustellen. Drücken Sie die Taste SET und das Symbol [--] für die Minuten blinkt. Benutzen Sie die Taste [+] oder [-], um die Minute einzustellen. Drücken Sie die Taste SET und das Symbol WOCHE beginnnt zu blinken. Drücken Sie [+] oder [-], um den aktuellen Wochentag einzustellen. Drücken Sie zur Bestätigung erneut auf SET.

So stellen Sie die Temperatur ein

Drücken Sie die Taste TEMP, um die Temperatureinstellung zu starten. Drücken Sie [+] oider [-], um die gewünschte Temperatur einzustellen. Drücken Sie zur Bestätigung auf SET.

Automatische Erkennung offener Fenster

Das Heizgerät verfügt über eine Funktion, die offene Fenster erkennt. Wenn das Heizgerät eingeschaltet ist (unabhängig vom Normalmodus oder Wochentimer-Modus), schaltet sich die Heizung automatisch aus, wenn die gemessene Temperatur innerhalb von 5 Minuten um 5^ (oder mehr) fällt.

FEHLERSUCHE UND FEHLERBEHEBUNG

Wenn Ihr Heizgerät nicht Funktioniert, befolgen Sieitte These Anweisungen:

• Vergewissern Sie sich, dass er Hauptschalter oder ihre Sicherung ordnungsgemäß Funktioniert.
• Vergewissern Sie sich, dass die Heizung angeschlossen ist und die Steckdose ordnungsgemäß Funktioniert.
• Wenn der ON/OFF-Schalter in der Stellung ON nicht leuchtet, enden Sie sich an einen Fachbetrieb in ihrer Höhe.

Hinweis: Wenn Sie weiterhin ein Problem mit ihrem Heizgerät haben, versuchen Sie nicht das Gerät zu öffnen oder selbst zu reparieren. Dies kann zum Verlust der Garantie, zu Schäden oder Verletzungen führen. Wenden Sie Sich an den Handler.

REINIGUNG UND PFLEGE

Schalten Sie das Heizgerät vor der Reinigung aus und halten Sie es abkühlen. Trennen Sie die Stromzufuhr zum Gerät. Die Außenseite kann mit einem weichen, feuchten Tuch abgewischt und anschließend getrocknet werden. Verwenden Sie keine scheuernden Reinigungspulver oder Mobelpolitur, da dies die Oberfläche beschädigen kann.

Um das Heizgerät von der Wand zu lösen, öffnen Sie einfach die Schraubkappe und schrauben Sie die Schrauben ab. Wenn Sie die Hezung für einen kurzen Zeitraum nicht benutzen,ziehen Sie den Stecker. Wenn Sie das Gerät länger nicht benutzen, konnen Sieihn von der Wand entfernen oder abdecken.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.
