Nikkor AFS DX 1024mm f3.54.5G ED - Obiettivo fotografico NIKON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo zoom NIKKOR DX AF-S tipo G con CPU integrata e attacco a baionetta Nikon
Lunghezza focale	10 mm - 24 mm
Apertura massima	f/3,5 - f/4,5
Gamma di aperture	f/3,5 a f/22 (a 10 mm); f/4,5 a f/29 (a 24 mm)
Costruzione ottica	14 elementi in 9 gruppi (3 lenti asferiche, 2 lenti ED)
Angolo di campo	109° - 61°
Distanza minima di messa a fuoco	0,24 m (autofocus); 0,22 m (messa a fuoco manuale) a tutte le impostazioni dello zoom
Numero di lamelle del diaframma	7 (circolari)
Diametro di attacco per accessori	77 mm (P = 0,75 mm)
Dimensioni (diametro × lunghezza)	Circa 82,5 mm × 87 mm (dal piano di appoggio dell'attacco)
Peso	Circa 460 g
Alimentazione	Nessuna (l'obiettivo utilizza l'alimentazione della fotocamera tramite i contatti CPU)
Funzioni principali	Autofocus con motore silenzioso SWM, messa a fuoco manuale (M/A e M), zoom manuale, informazioni sulla distanza trasmesse alla fotocamera, apertura automatica, attacco DX
Manutenzione e pulizia	Pulire la superficie con un soffiatore o una spazzola; utilizzare un panno morbido leggermente inumidito con alcol etilico per le tracce; non utilizzare solventi organici; riporre in un luogo asciutto e fresco
Sicurezza	Non smontare, non guardare il sole nell'obiettivo, tenere fuori dalla portata dei bambini, non utilizzare in presenza di gas infiammabile, evitare l'umidità
Ricambi e riparabilità	Riparazioni da tecnico qualificato presso centro autorizzato Nikon; copriobiettivo anteriore (77 mm) e posteriore, paraluce HB-23, custodia CL-1118 inclusi; filtri da 77 mm opzionali
Informazioni generali	Obiettivo DX appositamente progettato per le reflex digitali Nikon formato DX; angolo di campo equivalente a circa 1,5× la lunghezza focale in 24×36 mm

Domande frequenti - Nikkor AFS DX 1024mm f3.54.5G ED NIKON

Come installare e rimuovere il paraluce?

Allineare il segno di fissaggio del paraluce (uno dei due segni) con il segno di montaggio sull'obiettivo, quindi ruotare in senso antiorario fino allo scatto. Per rimuoverlo, tenere la base e ruotare in senso orario. Assicurarsi che il segno di montaggio sia allineato con il segno di regolazione per evitare vignettatura.

Quale modalità di messa a fuoco utilizzare con questo obiettivo?

L'obiettivo è dotato di un interruttore della modalità di messa a fuoco con due posizioni: M/A (autofocus con priorità manuale) e M (messa a fuoco manuale). In modalità M/A, è possibile effettuare una messa a fuoco manuale mentre si tiene premuto il pulsante di scatto a metà corsa. Per la modalità autofocus, impostare anche il selettore della modalità di messa a fuoco della fotocamera su AF.

Perché il flash integrato provoca vignettatura?

La vignettatura (oscuramento degli angoli) può verificarsi se si utilizza il flash integrato con il paraluce o se la distanza di scatto è troppo breve. Per evitarlo, non utilizzare il paraluce con il flash integrato e rispettare le distanze minime indicate per ciascuna lunghezza focale. Ad esempio, su una D90, utilizzare 20 mm a 2,5 m o più, oppure 24 mm a 1 m o più.

Come pulire le lenti dell'obiettivo?

Usare prima un soffiatore o una spazzola morbida per rimuovere la polvere. Quindi, per le tracce, utilizzare un panno di cotone morbido leggermente inumidito con alcol etilico (etanolo) eseguendo movimenti circolari dal centro verso l'esterno. Non usare mai solventi come diluente o benzina. Sono disponibili filtri NC per proteggere la lente anteriore.

Quali sono gli accessori forniti con l'obiettivo?

Gli accessori forniti sono: copriobiettivo anteriore a scatto da 77 mm LC-77, copriobiettivo posteriore LF-1, paraluce a baionetta HB-23 e custodia morbida per obiettivo CL-1118.

Posso utilizzare questo obiettivo su una fotocamera full frame (FX)?

Questo obiettivo è appositamente progettato per le reflex digitali Nikon formato DX. Montato su una fotocamera FX, può funzionare, ma con una forte vignettatura e un angolo di campo ridotto (equivalente a circa 15-36 mm in modalità DX). Si consiglia di utilizzare la fotocamera in modalità DX.

Come conservare l'obiettivo se non lo uso per molto tempo?

Fissare i copriobiettivo anteriore e posteriore, riporre l'obiettivo in un luogo asciutto e fresco al riparo dalla luce solare diretta e da prodotti chimici (come canfora o naftalina). Evitare l'umidità per prevenire muffa e ruggine.

Cosa fare se l'obiettivo cade o sembra danneggiato?

Se l'obiettivo è rotto a causa di una caduta o incidente, non utilizzarlo. Rimuoverlo dalla fotocamera e portarlo in un centro di assistenza autorizzato Nikon per farlo controllare. Non tentare di ripararlo da soli, poiché le parti interne possono essere pericolose.

Quali sono i consigli per ottenere un buon autofocus con un grandangolo?

Con gli obiettivi grandangolari, l'autofocus può avere difficoltà se il soggetto è piccolo nel punto AF (es. persona davanti a uno sfondo lontano) o se il soggetto presenta motivi fini e poco contrastati (es. campo di fiori). Soluzioni: mettere a fuoco su un soggetto alla stessa distanza, memorizzare la messa a fuoco e ricomporre, oppure passare alla messa a fuoco manuale.

Come regolare l'apertura su questo obiettivo?

L'apertura si regola esclusivamente tramite la fotocamera. L'obiettivo non possiede un anello del diaframma. Utilizzare i comandi della fotocamera per selezionare l'apertura desiderata. L'obiettivo ha un'apertura massima variabile in base alla lunghezza focale: f/3,5 a 10 mm e f/4,5 a 24 mm.

MANUALE UTENTE Nikkor AFS DX 1024mm f3.54.5G ED NIKON

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altro incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito alla presa e/o rimioso la batteria.

In caso di malfunzionamento, disattivare immediamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non uszionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesionsi.

Dopo aver rimioso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di gas inflammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas inflammabili cui cui incendi.

Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.
• Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
• Durante le riprese in controuce, non PDTtivo.
  verso il sole ed evitare che la luce solare passi direttamente
  attraverso diesso, poichec la fotocamera potrebbsuriscaldarsi ed eventualmente provocare un incendio.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato di tempo, montare entrambi i tappi di protezione e riporlo lontano alla luce diretta del sole. Il mancato rispetto di但这a istruzione cui causare incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile.

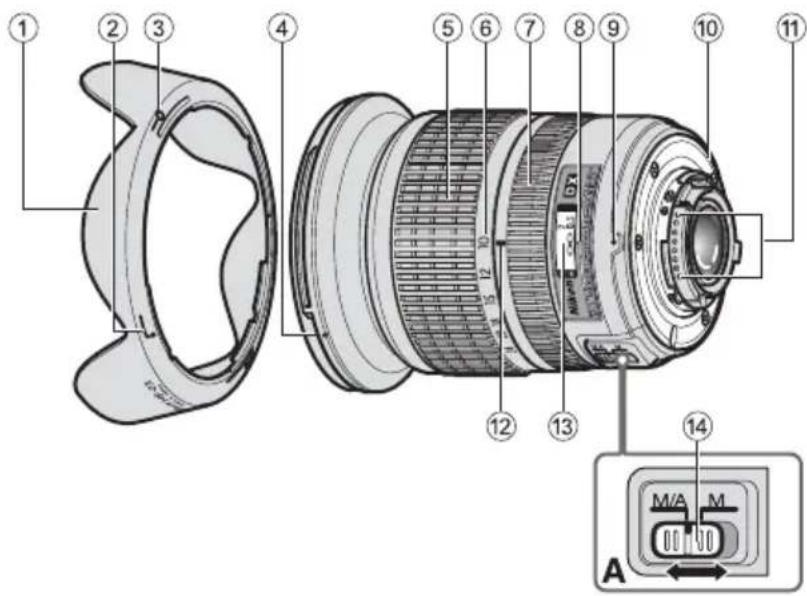

Denominazione

① Paraluce (p. 70)
② Indice di collegamento del paraluce (p.70)
③ Indice di regolazione del paraluce (p.70)
④Indice di montaggio del paraluce (p. 70)
⑤Anello zoom (p. 68)
⑥ Scala lunghezze focali (p. 68)
⑦ Anello di messa a fuoco (p. 69)
Linea di riferimento distanza
9Indice di montaggio
Guarnizione in gomma della montatura dell'obiettivo (p. 71)
① Contatti CPU (p. 71)
② Riferimento delle lunghezze focali
⑬Scala delle distance
④ Interruttore del modo di messa a fuoco (p. 69)

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 10-24 mm f/3,5-4,5G ED. Gli obiettivi DX NIKKOR sono appositamente studiati per essere impiegati con le fotocamere SLR digitali Nikon (formato Nikon DX), come la D300 e la D90. Quando è montato su fotocamere fornato Nikon DX, l'angolo d'imagine dell'obiettivo è approximativamente parl a 1,5 × la lunghezza fiscale nel fornato 35 ~mm . Prima di utilizzato l'obiettivo, leggere queste istruzioni e consulare il Manuale d'uso della fotocamera.

It

■Caratteristiche principali

• Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risultta agevole, silenziosa e quasi immediata. L'interrottore del modo di messa a fuoco ① consente di selezionare lavoramente la messa a fuoco automatica (A) o manuale (M).
• Montando l'obiettivo su una fotocamera Nikon in grado di eseguire la misurazione Color matrix 3D, è possibile controllare l'esposizione con maggiore precisione, in quanto le informazioni relative alla distance dal soggetto vengono trasferite dall'obiettivo alla fotocamera.
• La soluzione costruttiva adottata, comprehende tre elementi asferici e due elementi in vetro ED (extra-low dispersion), offre prestazioni ottiche e di riproduzione eccezionali, garantendo la corazione delle aberrazioni cromatiche. Inoltre, l'apertura arrotondata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'imagine.

■Messa a fuoco, zoom e profondità di campo

Prima diMETTAREafuoco,ruotare Ianello zoom ⑤ perregolare la lunghezza focale in modo da comporreI'immagine nel modo desiderato.

Se la fotocamera è dotata di pulsante o leva di anteprima della profondità di Campo (stop-down), è possibile verificare l'effettiva profondità di Campo nel mirino.

• Questo obiettivo è dotato di sistema IF (Internal Focusing). La lunghezza fiscale diminuisce proportionalmente alla distance di ripresa.
• La Scala delle distance non indica la distance precisa tra il soggetti e la fotocamera. I valori sono approximativi e servono solo a titolo di riferimento generale. Durante le riprese di paesaggi distanti, la profondità di Campo più influire sul funzionamento della fotocamera, che potrebbeMETTERA a fuoco su un punto più vicino dell'infinite.

Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera.

Apertura massima variabile

Variando l'impostazione dello zoom dell'obiettivo da 10mm a 24mm l'apertura massima diminuisce di 23 di stop.

Tuttavia, non è necessario regolare l'impostazione dell'apertura per ottenere un'esposizione corretta, poiché la fotocamera compensate automaticamente但这a varabile.

■Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla segunte tabella.

Modo dimessa a fuoco della fotocamera	Modo di messa a fuco dell'obiettivo
	M/A M
AF (A/S/C)	Messa a fuco automatica con esclusione peril funzionamento in manuale	Messa a fuco manuale (Aiuto per la messa fuco disponibile)
MF	Messa a fuco manuale (Aiuto per la messa fuco disponibile)

Per ulteriori informazioni sui modi di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamera.

Messa a fuoco automatica con esclusione per il funzionamento in manuale (modo M/A)

1 Impostare l'interruttore del modo di messa a fuoco 14 dell'obiettivo su M/A.
2 L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di messa a fuoco ⑦ separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.
3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a metàcorsa, oppure premere nuovamente il pulsante AF-ON.

Ottenere buoni risultati con l'autofocus

Fare riferimento a "Note sull'utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR" (p. 73).

■Flash incorporato e vignettatura

• Il flash incorp.orato non può essere utilizzato a distance inferiore a 0,6 m.
• Per evitare la vignettatura (riduzione della luminosità ai margini dell'imagine), non usare un paraluce.
• La vignettatura è la riduzione della luminositàagli angoli dell'immagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto dell'obiettivo; dipende alla lunghezza facale o alla distanza di ripresa.

Fotocamere SLR digitali	Lunghezza fiscale supportata/distanza di ripresa
D700	18mm/Nessuna res
D300/D200/D100	18mm/1,5 m o superiore20mm/1 m o superiore24mm/Nessuna restrizione
D90/D80/D50	20mm/2,5 m o superiore24mm/1 m o superiore
Serie D70·24m	m/1 m o superiore
D60·24mm/1,5	m o superiore
Serie D40·24m	m/2,5 m o superiore

Il flash incorp.orato della D100 ha un angolo di copertura adatto a lunghezze focali di 20mm o superiori. La vignettatura si verifica con una lunghezza facale di 18mm.

Utilizzo del paraluce Collegamento del paraluce

Allineare l'indice di collegamento del paraluce ( l , uno dei due riferimenti) ② sul paraluce con l'indice di montaggio del paraluce ④ sull'obiettivo, quando ruotare il paraluce in senso antiorario (guardato impugnando la fotocamera con l'obiettivo rivolto in direzione opposa a se) fino a quando non scatterà in posizione (Fig. B).

• Assicurarsi che l'indice di montaggio del paraluce sia allineato con l'indice di regolazione del paraluce (—o) ③.
• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.
• Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) anziché verso il bordo esterno.
  Riporre il paraluce innestandolo in posizione invertita.

Smontaggio del paraluce

Per smontare il paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) e ruotare in senso orario (impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a sé).

Cura e manutenzione dell'obiettivo

• Fare attenuation a non sporcare o danneggiare i contatti CPU 11.
• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo 10 sa danneggiata, provvedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.
• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie,fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcohol o con un liquido detergente specifico per obietti. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare traccce o toccare及其他 parti.
• Non utilizzato solventi organici o benzene per pulire l'obiettivo, in quanto potrebbero danneggiare l'obiettivo, causare incendi o problemi di salute.
• Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili apposti filtri NC. Anche il paraluce cui è essere utilizzato per proteggere la parte anteriore dell'obiettivo.

• Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriori.

• Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.

• Se si prevede di non utilizzato l'obiettivo per periodi prolongati, riporlo in un ambiente fresco e asciutto per prevenir la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
• Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
• Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.

■Accessori in dotazione

• Copriobiettivo anteriore snap-on 77mm LC-77
• Copriobiettivo posteriore LF-1
• Paraluce a baionetta HB-23
  Custodia morbida per obiettivo CL-1118

■Accessori opzionale

• Filtria vite da 77mm

■Caratteristiche tecniche

Tipodiobiettivo:Obiettivo zoom AF-S DX NIKKOR
tipog con CPU incorpora et
attacco a baionetta Nikon
(appositamente studiato per
I'utilizzo con fotocamere digitali
SRL Nikon DX)

Lunghezza 10mm-24mm facale:

Apertura f/3,5-4,5 massima:

Costruzione 14 elementi in 9 gruppi obiettivo: (3 lenti asferiche e 2 elementi ED).

Angolo di campo: 109^ - 61^

Scala lunghezze 10, 12, 15, 18, 20, 24mm focali:

Dati distance: Misurati sul riferimento del piano facale fotocamera

Controllo zoom: Manuale tramite anello zoom separato

Messa a fuoco: Sistema IF (Internal Focusing) Nikon, autofocus con motore Silent Wave; manuale mediate ghiera di messa a fuoco separata

Scala distance di Graduate in metri e piedi, da 0,24 m ripresa: all'infinite (

Distanza dimessa 0,24 m con tutte le impostazioni di a fuoco minima: zoom con autofocus 0,22 m con tutte le impostazioni di zoom con messa a fuoco manuale

Nr. delle lamelle 7 pz.(arrotondati) diaframma:

Diaframma: Completamente automatico

Gamma di Da f/3.5 a f/22 (10mm), da f/4.5 a apertura: f/29 (24mm)

Misurazione Con metodo a tutte aperture dell'esposizione:

Misura 77 mm (P = 0,75mm) dell'accessorio:

Dimensioni: Ca. 82,5 mm diam. × 87 mm (estensione della flangia)

Peso: Ca. 460 g

Le specifiche e i disegni sono soggetti a modifica alla preavviso od obblighi da parte del produttore.

Note sull'utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR

Nelle seguenti situazioni, quando si scattano fotografie con gli obietti grandangolo e supergrandangolo AF NIKKOR, l'autofocus potrebbe non funzionare come previsto.

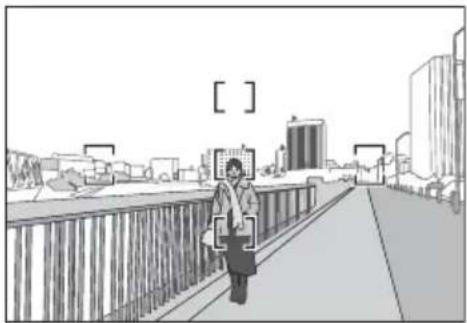

C Presenza di una personaferma con uno sfondo distante

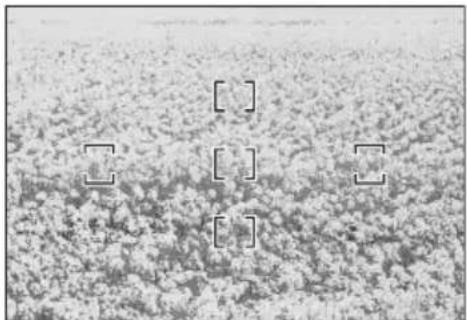

D Prato fiorito

1. Il soggetti principale nella cornice di messa a fuoco è di dimensioni abbastanza ridotte

Quando un soggetti posizionato di fronte a uno sfondo distante viene inquadrato all'interno della cornice di messa a fuoco, come migliorato nella Fig. C, è probabile che solamente lo sfondo sia a fuoco, perché il soggetti sia sfocato.

2. Il soggetti principale è un soghetto o una scena con una texture o un decoro molto fini

Se il soggetti presenta un motivo molto fatto o a basso contrasto, ad esempio un Campo di fiori come illustrato nella Fig. D, la messa a fuoco con l'autofocus potrebbe risultare difficoltosa.

Operazioni da effettuare in questesituazioni

(1) Mettere a fuoco un altro soggetti posto alla stessa distanza dalla fotocamera, quando utilizzare il blocco della messa a fuoco, ricomporre e scattare.
(2) Impostare la fotocamera in modo di messa a fuoco manuale eMETTAREa fuoco manualmente il soggetto. Consultare il paragrafo "Come ottenere buoni risultati con l'autofocus"nel Manuale d'uso della fotocamera.
