MANUALE UTENTE IDL 75 S EU .2 INDESIT

Lavastoviglie Installazione e uso

Istruzioni per l'installazione e l'uso

Dishwasher 11

La sicurezza, una Buona abitudine

ATTENZIONE

Leggete attentamente le avventenze continue nel presente libretto in quanto fornisco importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE (Basse Tensioni)e successivemodificazioni;

• 89/336/CEE (Compatibilità Elettromagnetica) e successive modificazioni.
  -97/17 CEE (Etichettatura)

• Eliminare con cura il materiale dell'imballaggio.
  2.Dopo aver molto l'imballaggio, verificate l'integrità dell'apparecchio. In caso di dubbio, rivolgetevi a personale professionlmente qualificato.
  3.La lavastoviglie delve essere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico.
  4.Regole fondamentali da seguire nell'uso:

• non toccate la macchina a piedi nudi o con mani o piedi bagnati,
  -sconsigliamo di ricorrere a prolonghe e prese multiple,
• durante l'installazione il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose,
• in caso di funzionamento anomalo o di lavori di manuten

zione disinserire l'apparecchio alla rete elettrica.

5.l bambini vanno tenuti lontano dai detersivi e alla lavastoviglie quando è aperta.
6.La macchina non va mai installata all'aperto, nemmeno se lo spazio é riparato da una tettoia, ed é molto pericoloso lasciarla esposta a pioggia e temporali.
7. Non toccate la resistenza durante e subito dopo un ciclo di lavaggio.
8.Non appoggiatevi e non sedetevi sullo sportello aperto, potreste ribaltare la lavastoviglie.
9. In caso di guasto, chiudete il rubinetto di entrada acqua ed estraete la spina alla presa a muro. Poi provate a consulare il capitolo "C' é quale problema" e se non trovate una soluzione, contattate il centro assistenza.
10. Gli appearecchi fuori uso devono essere resi inutilizzabili, tagliando il cavo di alimentazione e danneggiando il blocco della porta.

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata
• richiedete sempre l'utilizzo di parti di ricambio originali

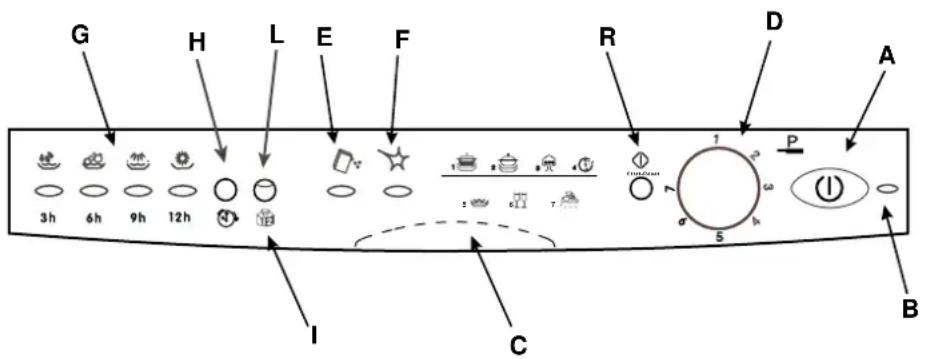

Vista da vicino (quadro comandi)

Pulsante ON-OFF

Lampada spia ON - OFF

Maniglia aperture portal

Manopola selezione programmi

Spia mancanza sale

Spia mancanza brillante

Spie fasi avanzamento ciclo e ridardo partenza

Pulsante selezione ridardo partenza

Pulsante selezione mezzo carico

Spia mezzo carico

Pulsante di "Start/Reset

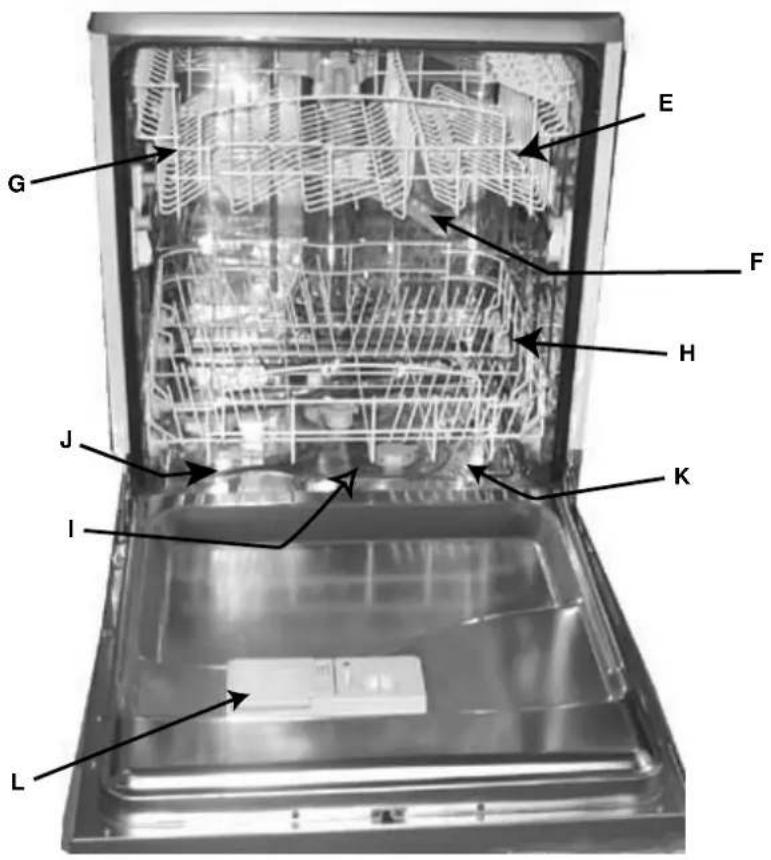

Vista da vicino (Interno)

Cestello superiore

Irroratore superiore

Regolazione altezza cestello

Cestello inferiore

Irroratore inferiore

Tappo contentore sale

Filtro lavaggio

Contenitore detersivo e brillantante

Caratteristiche tecniche

Larghezza cm. 60

Profondita cm. 60

Altezza cm. 85

Capacità 12 coperti standard

Pressione acqua alimentazione 4,3 psi -145 psi 30 KPa ÷ 1MPa (0,3 ÷ 10 bar)

Tensione di alimentazione Vedi targhetto caratteristiche

Potenza totale assorbita Vedi targhetto caratteristiche

Fusibile Vedi targhetto caratteristiche

Sale ....

II sale

La durezza dell'acqua varia a seconda della località. Se nella lavastoviglie entrasse acqua dura, si formerebbbero incrostazioni sulle stoviglie.

Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua.

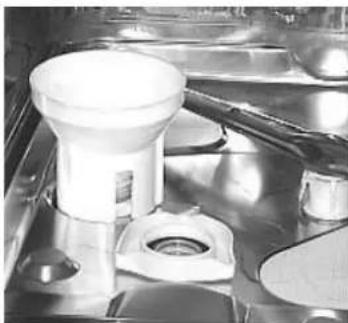

Caricamento del sale nel decalcificatore

Utilizzate sempre sale specifico per lavastoviglie.

Il serbatoio del sale è molto il cestello inferiore e va riempito così:

1. Estraete il cesto inferiore, svitate e togliete il tappo del serbatoio.

2. Se state caricando il serbatoio per la prima volta, riempitelo d'acqua.

3. Mettete I'imbuto in do-tazione sul foro ed introduc- cete circa 2 Kg di sale. E' normale che un po' d'acqua fluoriesca dal serbatoic

4. Riavvitate il tappo con cura.

Il serbatoio del sale va riempito quando lampeggia la spia mancanza sale "E".

Dopo aver caricato il sale per la prima volta, è normale che la spia di segnalazione mancanza sale rimanga accesa o lampeggi per circa 5 cicli consecutivi.

Attenzione: Per evitare la formazione di ruggine consiglio.
mo di caricare il sale prima di iniziare un ciclo di lavaggio.

Regolazione consumo sale

La lavastoviglie e predisposta per la regolazione del consumo di sale in funzione della durezza dell'acqua che si utilizza in modo da ottimizzare e personalizzare il consumo del sale al livello minimo necessario.

Potete richiedere il grado di durezza dell'acqua all'Enterogatore dell'acqua potabile della vostra zona.

Per la regolazione seguire le seguenti istruzioni:

1. svitare il tappo del serbatoio sale

2. sul collare del serbatoio è posta una freccia (vedi fig. accanto) ruotare, se necessario, la freccia dal segno " - " in senso antiorario verso il segno "+" a seconda della durezza dell'acqua di alimentazione.

Si consiglia di effettuire la regolazione secondo lo schema seguente:

Durezza dell'accua
°dH °f	H mmol	I	Posizione selettore	Consumo sale (grammi/- Ciclo)	Autonomia (cicli\2kg)
0 -10 0	- 17 0	1,7 / 0 /
10 - 25	18 - 44 1	8 - 4,4	-	20 60
25 - 50	45 - 89 4	5 - 8,9 M	ED 40 40
> 50 >	89	> 8,9	+	60 25

Usare solamente detersivo specifico per lavastoviglie. Il rifornimento del detersivo deve essere effettuato prima dell'inizio di ogni ciclo di lavaggio sulla base delleindicazioni fornite nella "Tabella cici di lavaggio". Il distributore del detersivo si trova all'interno della porta.

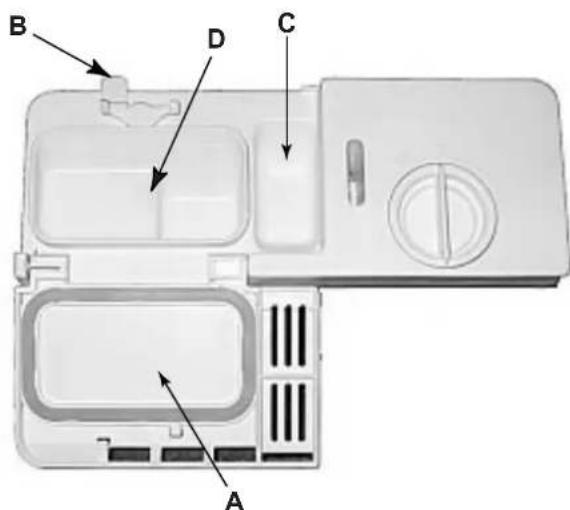

Caricamento del detersivo

Per aprire il coperchio "A" premere il pulsante "B". Il detesivo va inserto nelle 2 vaschette "C" e "D" sino al bordo. Dopo aver versato il detersivo chiudere il coperchio, premendolo sino allo scatto.

In commercio si può trovare del detersivo per lavastoviglie in compresse, in quello caso mettere una compressa nella vaschetta "D" e chiudere il coperchio.

Il brillantante.

Il brillante rende le tue stoviglie più brillanti perché ne migliorara l'asciugatura. Il serbatoio del brillante èosto all'interno della porta: va riempito quando lampeggia la spia mancanza brillante F.

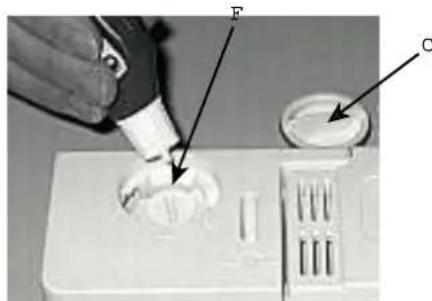

Caricamento del brillante

Per aprire il contentatore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillantante evitate che quosto fuoriesca. E' possibile regolare la quantità di prodotto erogata, agenda con un cacciavite sul regolatore "F"osto quello il coperchio "C". Vi sono 6 positioni possibili, normalmente è tarato sul 4.

Important:

La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura.

Se sulle stoviglie lavate rimanessero gocce d'acqua o macchie, è necessario ruotare il regolatore verso i numero più alto. Se le stoviglie lavate presentassero delle striature bianche, ruotare il regolatore verso i numero più bassi.

Per facilitare l'aggancio del coperchio, eliminate, prima della chiusura, eventuali residui di detersivo caduti sui bordi della vaschetta.

Attenzione

In commercio puoi trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1). Se la tua acqua è dura o molto dura ti consigliamo di aggiungere comunique sale nell'apposto dispenser, per evitare la formazione di striature bianche sulle stoviglie o sulla vasca.

Aggiungi il brillantante nel serbatoio solo se l'asciugatura delle stoviglia non è soddisfacente.

In ogni caso consulta attendamente le istruzioni del produttore sulle confezioni.

Se usi solo quosti prodotti è normale che le spie sale e brillantante, dopo un certo numero di cicli, lampeggino in permanenza.

Caricamento delle stoviglia

Prima di disponre le stoviglia nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con seguente riduzione dell'efficacia di lavaggio.

Qualora le pentole e le padelle fosso rolo molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio.

Si eviteranno cosi ulteriori lavaggi.

Estrarre i cesti per facilitare l'operazione di carico delle stoviglie.

Comeutilizzare il cestello inferiore

Nel cestello inferiore vi consigliamo di mettere le stoviglie più difficili:

pentole, coperchi, piatti piani e fondi comeindicato nelle figure a lato.

I piatti da portata e coperchi grande vanno sistemati di preferenza ai lati del cesto, perché però bloccare la rotazione dell'irroratore superiore.

• pentole, insalatiere etc. devono essere sempre capovolte
• stoviglie molto fonde vanno sistmate in posizione obli-qua onde consentire all'acqua di defluire.

-Inserisci le posate nel cestino: coltelli e gli utensili con punte taglienti devono essere caricati con le punte in basso.

Se il cestino è dotato di inserti laterali i cucchiaini vanno inserti singularmente nelle apposite feritoie (ved. fig. A).

Sistemarle in modo che non si tocchino fra di loro.

Posate particolarmente lunghe vanno sistmate in posizione orizzontale nella parte anteriore del cestello superiore.

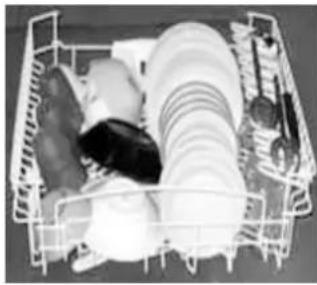

Esempi di caricamenti

Comeutilizzare il cestello superiore

Nel cestello superiore caricare le stoviglie delicate e leggere: bicchieri, tazze da te e caffe, piattini maanche piatti, insalatiereasse, padelle, pentole et tegami bassi poco sporchi (nelle fot potete trovare esempi di carico).

Sistemare le stoviglie leggere in modo che non vengano spostate dai getti d'acqua.

In dotazione possono essere fornite una o due speciali ribaltine sulle quali sistemare tazze e tazzine maanche cucchiai, forchette e coltelli che inseirete nelle fissure.l bicchieri a calice potranno essere appesi alle ribaltine inserendo il gambo nelle fissure (ved. fig. D).

Dopo ave caricato la lavastoviglie, ricordatevi di controllare che le pale dell'irroratore ruotino liberamente, alla scontrarsi con le stoviglie.

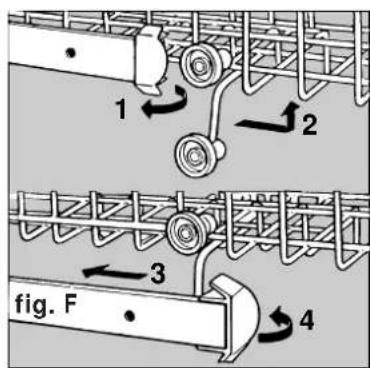

Come regolare il cestello superiore ....

E' possibile regolare il cestello superiore in posizione alta o bassa. Per fare ciò aprire le alette di arresto rotae e sfilare il cestello; sistemarlo con le rotelle posteriori in posizione alta o bassa quando farlo scivolare lungo le guide fino a far entrare ancche le rotelle anteriorsi; richiudere le alette per l'arresto (ved. Fig. F).

Cesto inferiore

Cesto superiore

Come avviare la macchina

Come avviare un programma di lavaggio....

Dopo aver effettuato tutte le operazioni riportate nei capitoli precedenti ed aver aperto completeness il rubinetto dell'acqua, premete il pulsante ON-OFF "A" posto sul quadro comandi; la spia "B" si illumina.

A Anything's ootla lavastoviglie e sotto tensione e potete scegliere il programma di lavaggio.

Avviamento e selezione del programma.

Ruotate in senso orario la manopola di selezione programmi" D" fino a far coincidere la tacchetta di riferimento sulla manopola con il numero o il significolo del ciclo che si desidera impostare (consultate specie nei primi tempi la tabella programmi a pag.7).

Se la porta è chiusa, premendo il pulsante di Start “R” sentite un segnale acustico ed entro pochi secondi il programma si avvia.

Lampade spia avanzamento ciclo

La lavastoviglie è dotata di 4 lampade spia "G" che si illuminano in successione quando la macchina sta esegundo那一 bella fase del programma.

Queste fasi sono:

prelavaggio, lavaggio, risciacqui, asciugatura

Annullare o modificare un programma in corso.....

Premessa: Potete annullare un programma in corso solo se è iniziato da poco.

Per modificare un programma tenete premuto per circa 5 secondi il pulsante di RESET "R": sentirete un segnale acustico prolongato seguito da 3 brev biip. La spia "G" si spegne e a quello punto tutte le impostazioni sono state annullate.

Per selezionare un nuovo programma ripetete le operazioni previste nel paragrafo "avviamento e selezione del programma".

Attenzione: la manopola deve essere ruotata in senso orario dal programma 1 al programma 7, antiorario dal programma 7 al programma 1.

Nel caso in cui abbiate dimenticato di inseire una stoviglia...

E' possiblere interrormpere il ciclo di lavaggio premendo il pulsante ON-OFF, quindi inseire le stoviglie ed all'accensione della macchina il ciclo riprendera dal punto in cui erato stato interrogto.

E' andata via la luce? Avete aperto la porta della macchina?

Il programma si interrompe e poi riprende quando torna la luce o alla chiusura della porta.

Allafine delavaggio....

La fine del ciclo è segnalata da 2 brevi segnali acustici e dal lampeggiare della spia relativà all'asciugatura.

Attenzione

Spagnere la macchina premendo il pulsante "A", staccare la spina alla presa di corrente per togliere l'alimentazione elettrica; il cavo di alimentazione deve essere percentamente accessibile.

• Chiudete il rubinetto dell'acqua.
• Attendete alcuni minuti prima di togliere le stoviglie:se aspettate
  un pochino, con il vapore si asciugano meglio.
• Svuotate per primo il cesto inferiore.

Avvertenza: quando aprite la porta della lavastoviglie, se il ciclo di lavaggio è in corso o è appena terminato, fate attenzione al vapore caldo che fuorisce, potreste scottarvi.

Come impostare il ritardo partenza

Avete caricato la lavastoviglie, prima di impostare il programma migliorie potete scegliere ancwho quand farla partire.Premete il tasto ^ e potete posticipare la partenza del ciclo di lavaggio 12, 9,6e3 ore. Ad agli pressione sentite un segnale acustico e vedete accendersi la spia G^ correspondente al ritardo selezionato.

Ora potete scegliere il programma che desiderate. Premete il pulsante di avvio "R" e dopo il segnale acustico inizIERA il conto alla rovescia del tempo di attesa.

Terminato quellotempo la spia cessa di lampeggiare ed il programma si avvia.

Se ad esempio avete impostato il ritardo partenza di 12 ore, dopo aver scelto il programma vedrete lampeggiare la spia 12 ore, poi lampeggeranno via via le altre spie fino alla scadenza del ritardo programmato. Saprete sempre con un'occhiata a che punto è il conto alla rovescia.

Aveteambiatoidea?

Se aveteambiato idea, potete impostare un ritardo partenza inferiore: premete il pulsante "H" per selezionario. Non occorre resettare il programma.

Se"Inceve desiderate annullare il ritardo impostato ed avviare subito il programma, promete il pulsante *H' in successione fino a quando il ciclo si avvia e la spia *G" si accende in corrispondenza della fase di inizio del programma stesso.

Doppia funzione delle spi "G"

1) lampeggia in corrispondenza del ritardo partenza: vi ricorda che avete impostato la partenza differita

2) rimane accesa perché lampeggiare molto al simbolo della fase:

significa che il programma si è avviato e sta svolgendo la fase indica-ta dal simbolo stesso.

Volete lavare solo su un cesto?

Ricordarsi di usare metà dose di detersivo.

Se avete poche stoviglie da lavare potete decidere di fare il mezzo carico solo sul cesto superiore, risparmiando così acqua, detersivo ed energia elettrica.

• Premete il pulsante "I", sentirete un bip e si accenderà la spia "L" Dopo aver effettuato la scelta avviate il programma con il pulsante di Start e la lavastoviglie farà il lavaggio solo sul cesto superiore.

• Questa opzione è valida con tutti i programmi.

• Il programma Solo x Te è programmato per il lavaggio solo sul cesto superiore.

Tabella programmi

Con il lavaggio in lavastoviglie avrete la garanzia di un ambiente igienizzante e di un pulito più sicuro.

Programma	Indicazioni per la scelta dei programmi	Descrizione del ciclo	Detersivo prelavaggio + lavaggio	Brillantante	Durata delprogramma(tolleranza ±10%)
1) Energico	Stoviglie e pentole molto sporche (da non usare per pezzi delicati).	Prelavaggio con acqua calda a 40°C Lavaggio a 65°C.2 Risciacqui con acqua fredda Risciacquo caldo a 70°C Asciugatura.	5+25 gr.	*	120'
2) Rapido Quotidiano	Stoviglie e pentole normalmente sporche. Ciclo standard giornaliero.	Lavaggio a 50°C.Risciacquo freddoRisciacquo caldo a 70°CAsciugatura.	30 gr.	*	88'
3) Eco	Programma per un lavaggio ecologico, a bassi consumi energetici, adatto a stoviglieepentole normalmente sporche.	2 Prelavaggi con acqua fredda Lavaggio a 50°C Risciacquo caldo a 65°CAsciugatura	5+25 gr.	*	145'
4) Rapido 25'	Ciclo economico e veloce da utilizzato per stoviglie molto sporche subito dopo l'uso.Senza asciugatura.	Breve lavaggio a 50°C Risciacquo a 62°C	25 gr.		25'
5) Ammollo	Lavaggio preliminare di pentole e stovigliee attesa di completare il carico al pasto successivo.	Bneve lavaggio freddo per impedire l'essicazione dei residi di cibo sulle stovigliè.			12'
6) Delicati	Ciclo economico e veloce da utilizzato per pezzi più sensibili al alte temperature, subito dopo l'uso.	Lavaggio a 52°C Risciacquo tiepido a 45°C Risciacquo caldo a 65°CAsciugatura	25 gr.	*	98'
7) Solo x Te	Lavaggio rapido ed economico per un carico giornaliero di stoviglia. Si effettua automaticamente solo sul cesto superiore.	Lavaggio a 50°C Risciacquo caldo a 70°C	25 gr.		40'

Consigli per risparmiare

• E' importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattempo si formino cattivi odori e incrostazioni, potete utilizzato il ciclo ammollo.

• Scegliete il programma adeguato : la scelta del programma dipende dal tipo di stoviglia da lavare e dal loro grado di sporco.

• Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglia più pulite, ma solamente un magiore impatto ambientale.

• E' inutile sciacquare le stoviglie prima di posizionarle nella macchina.

Come tenere in forma la lavastoviglie

Dopogni lavaggio

Dopogni lavaggio chiudete il rubinetto dell'acqua e lasciata socchiusa la porta in modo che non rstagnino ne umidità, né cattivi odori.

Staccare la spina

Prima di fare qualsiasi pulizia o manutenzione, staccate sempre la spina alla presa: in quello modo non correrete alcun pericolo.

Niente solventi ne abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare né solventi né abrasivi ma solo un panno imbevuto di acqua tiepida e sapone.

Per eliminare eventuali macchie sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie.

Se partite per le vacanze

Quando andate in vacanza, é consigliabile fare un lavaggio a vuoto, dopodichè staccare la spina, chiudere il rubinetto di ingressso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli.

In caso di trasloco

In caso di trasloco possibilmente mantenete l'appareccchio in posizione verticale; se fosse necessario, inclinatela sul lato posteriori.

Le guarnizioni.

Uno dei fatti responsabili del ristagno di odori all'interno della lavastoviglie è rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente con una spugnetta inumidita.

Pulizia e manutenzioni particulari

Il gruppo filtrante

Se vuoi ave sempre buoni risultati di lavaggio, è necessario pulire il gruppo filtrante.

L'acqua di lavaggioiene pulita dai residui di cibo e rimessa in circolo perfettamente filtrata. Per questo, dopo anni lavaggio, è meglio rimuovere i residui più grossi che trovi trattenu di bicchiere "C" e dalchio semicircolare A; per estrarli tira il manico del bicchere verso l'alto. Bastera sciacquarli tanto l'acqua corrente.

Una volta al mese è necessario pulire accuramente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il Filtering "B" si estrae ruotandolo in senso antiorario.

Per la pulizia aiutati con uno spazzolino non metallico. Rimetti insieme i pezzi (come indicate nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggamento facendo una pressione verso il basso. La lavastoviglie non deve essere usata alla filtri. Se non inserti correttamente i filtri si ridurra l'efficacia di lavaggio, e si potrebbeanche danneggiare la lavastoviglie.

Pulizia degli irroratori

Può sucedere che residui di cibo si attacchinoagli irroratori ostruendo i fori; controllari periodicamente e pulirli (vedere Vista di vicino (interno) alle lettere F-1).

C'éwhatever problema?

Può accadere che la lavastoviglia non funzioni o non funzioni bene. Prima di chiaremare l'assistenza, vediamo insieme casa si può fare: può darsi che abbiate dimenticato di premere quale tasto o non abbiate fatto, per distrazione, una manovra necessaria affinchè la macchina funzioni.

La lavastoviglie non parte

Avete controllato se:

il rubinetto è aperto e ben collegato al tubo, manca l'acqua in casa oppure non arrivava con sufficiente pressione, il tubo è piegato, il filtrlo del tubo di alimentazione acqua è intasato, la porta è aperta.

Le stoviglie non sono pulite

Avete controllato se:

è stata messa la giusta dose di detersivo, il programma di lavaggio selezionato è idoneo alle stoviglia da lavare,hetto e microfiltro sono puliti, gli irroratori sono libero.

La lavastoviglie non scarica

Avete controllato se:

il tubo di scarico è piegato.

Sulle lavastoviglie rimangono depositi calcarei o una patina bianca

Avete controllato se:

il tappo del contentatore sale è chiuso bene, il dosaggio di brillantante è regolato bene.

Messaggi di erreore

La lavastoviglie è dotata di un sistema di sicurezza in grado di rilevare eventuali anomalie di funzionamento. Tali anomalie sono segnate da una o due spie ciclo "G" lampeggianti a frequenza rapida. Dop o aver presonota di quali spie lampeggiano spegnete la macchina e chiamate l'assistenza tecnia.

Allarme rubinetto chiuso

Se avete dimenticato di aprire il rubinetto dell'acqua, l'apparecchio

lo segnala per alcuni minuti con brevi segnali acustici. Aprite il rubinetto e vedrete che la macchina, dopo alcuni minuti, si riavvia. Nel caso in cui non siete presenti quando vengono emessi i segnali acustici, la macchina si blocca e le spie 2 e 3 (lavaggio e risciacqui) lampeggiano a frequenza rapida. Spegnete con il pulsante di On-Off, aprite il rubinetto dell'acqua e dato aver atteso circa 20 secondi riaccendete la macchina; riselezionate il programma come prevido nel paragrafo "Scagliere il programma" e vedrete che la macchina si avvia.

Allarme filtri intasati

Se la macchina è bloccata e lampeggiano a frequenza rapida le spiè1(prelavaggio) e 3 (risciacqu)) significà che il filtrò è intasato da massicci residi di cibo. Spegnete la macchina, pulite accuratamente il filtrò e dato averlo risistemato sua sede riaccendete. Riselezionate il programma edesso si avviare regolarmente.

Allarme per guasto all'elettrovalvola di carico dell'acqua.

Se lampeggia a frequenza rapida la spia 2 (lavaggio) SPEGNERE E RIACCENDERE la lavastoviglie dato un minuto. Se

l'allarme permane, per prima casa chiudere il rubinetto dellacqua per evitare allagamenti poi togliere corrente e chiamare l'assistenza tecnica.

Se"Invece lampeggiano a frequenza rapida spie diverse da quale{soprindicate,spegnete la macchina e chiamate l'assistenza tecnica.

Se nonostante tutti i controlli, la lavastoviglia non funziona e l'inveniente da voi rilevato continua ad esserci, chiamate il centro assistenza autorizzato più vicino, comunicando le seguenti informazioni:
- il tipo di guasto
- la sigla del modello (Mod. ...) ed il numero di série(S/N ...) riportati sulla targhetto applicata nella parte laterale delle controporta.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Installazione

Posizionamento

Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i bianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglia è munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'adaguata installmente.

Livellamento

Posizione la macchina agire sui piedini avvitandoli e svitandoli al fine di regolare, se necessario, l'altezza della macchina e livellarla in modo che venga a trovarsi orizzontale; non deve comunique, in nessun modo, essere inclinata di altri 2^ .

Un buon livellamento assicurera il corretto funzionamento della lavastoviglie.

Questo modello di lavastoviglie più essere incassato sotto ad un piano di lavoro continuo (leggere il foglio di istruzioni relativivo).

Collegamento alla presa d'acqua fredda.

L'allacciamento dell'elettrodomestico alla rete idrica deve avenire esclusivamente con il tubo di carico fornito con l'apparecchio, non utilizzato tubi diversi. In caso di sostituzione utilizzato solo ricambi originali.

Allacciare il tubo di carico ad una presa d'acqua fredda con bosca fileettata da 3/4 gas avendo cura di avvitarlo strettamente al rubinetto.

Se la tubazione dell'acqua é nuova o è rimasta per lungo inattiva, prima di fare l'allacciamento, assicurarsi, facendola scorrere, che l'acqua diventi limpida e priva di impurità. Senza esta precauzione c'é il rischio che l'entrata d'acqua si intasi, danneggiarando la macchina.

Collegamento alla presa d'acqua calda

La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la temperatura di 60^ .

In questo caso il tempo di lavaggio sare abbreviato di circa 15 minuti e l'efficacia del lavaggio lievamente ridotta.

Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.

Sicurezza antiallagamento

La lavastoviglie è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di perdite all'interno della machine. E' provvista inolte di un tubo entrata acqua che supporta pressioni molto alte e che in caso di rottura si colora in grosso. La sicurezza in caso di allagamenti è garantita dal secondo tubo trasparente che lo contiene. E' molto importante controllinglo periodicamente e se lo vede di colore rosso si deve al più presto cancellarlo. Chiamare l'assistenza tecnica autorizzata per l'intervento.

Collegamento al tubo di scarico

Inserire il tubo di scarico in una conduttura di scarico che abbia un diametro minimo di

cm. 4 oppure appoggialo al lavandino. Evitare strozzature o curvature eccessive. E' possibile metterlo in maniera ottimaleutilizzando lo speciale gomito in plastica in dotazione (ved. figura).La parte del tubo contrassegnata con la lettera A delve essere ad una altezza compresa tra 40 e 100 cm.

Il tubo non deve essere immerso nell'acqua.

Attenzione: lo speciale gomito in plastica deve essere fissato saldamente al muro per evitare che il tubo di scarico si muova e non versi l'acqua fuori dallo scarico.

Collegamento elettrico

Inserire la spina in una presa di corrente munita di un efficiente collegamento a terra (la messa a terra dell'impiano è una garanzia di sicurezza prevista dalla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla controta inox della macchina e che l'impiano elettrico al qualeessa va collegata sua dimensionato per la corrente massima indicata su tale targhetta. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spina, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

La spina

La spina della lavastoviglie deve rimanere accesibile per poter effettuare operazioni di manutenzione in tutte sicurezza.

Si raccomanda, in caso di cavo di alimentazione elettrica danneggiato di rivolgersi, per la sostituzione, esclusamente ai Centri di Assistenza Tecnica autorizzata.

Merloni Elettrodomestici

Viale Aristide Merloni 47

60044 Fabriano

Italy

Tel [phone]

Fax [phone]

www.merloni.com
