Bravia KDL42W800A - Televisore SONY - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Bravia KDL42W800A SONY

Informazioni sui marchi

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi, marchi di servizio o marchi di certificazione di Digital Living Network Alliance.

Prodotto su licenza di Dolby Laboratories.

"BRAVIA" e Bsonov Marchi depositati di Sony Corporation.

TrackID è un marchio commerciale o un marchio depositato della Sony Mobile Communications AB.

La Tecnologia di riconoscimento di musica e video, con i relativi dati, è fornita da Gracenote. Gracenote è lo standard del settore per la Tecnologia di riconoscimento musicale e la fornitura del relative contentuto. Per ulteriori informazioni, visitare www.gracenote.com.

CD, DVD, Blu-ray Disc e dati relativi a musica e video di Gracenote, Inc. Copyright © 2000-oggi Gracenote. Gracenote Software, copyright © 2000- oggi Gracenote. Il presente prodotto e i loro servizi utilizzato uno o più brevetti di proprieta di Gracenote. Visitare il site Web di Gracenote per un elenco non estaustivo dei brevetti di Gracenote applicabili.

Gracenote, MusicID, VideoID, Video Explore, il logo e il logotipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote negli Stati Uniti e/o in altri paesi.

Wi-Fi, Wi-Fi Direct e Miracast sono marchi o marchi registrati di Wi-Fi Alliance.

"Blu-ray Disc", "Blu-ray" e il logo "Blu-ray Disc" sono marchi di fabbrica di Blu-ray Disc Association.

"I'll logo Sony Entertainment Network" e "Sony Entertainment Network" sono marchi di Sony Corporation.

MHL, Mobile High-Definition Link e il logo MHL sono marchi di fabbrica o marchi di fabbrica registrati di MHL Licensing, LLC.

Prodotto su licenza di DTS Licensing Limited. Per informazioni su brevetti e marchi statunitensi e internazionali visitare il site www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited e DTS, Inc. 2012.

Il marchio con la parola Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation con licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.

Il marchio N è un marchio di fabbrica o marchio di fabbrica registrato di NFC Forum, Inc. negli Stati Uniti e in altri paesi.

Solo KDL-55/47/42W809A, KDL-55/47/42W808A, KDL-55/47/42W807A, KDL-55/47/42W805A:

DiSEqCT é un marchio deposito di EUTELSAT. Questo tevisore supporta DiSEqC 1.0. Questo tevisore non è progettato per il controllo di antennae motorizzate.

Note sul funzionamento del tevisore digitale

Le funzioni relative al tevisore digitale 33 saranno attive escludvamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T/DVB-T2* (MPEG-2 e H.264/MPEG-4 AVC) o dove sua disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T/ DVB-T2* nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con quello tevisore.
- Il vosto fornitore di servizi via cavo potrā addebitare un costo aggiantivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
- Sebbene quello teilevisore segua le specifiche DVB-T/DVB-T2* e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T/DVB-T2* e digitali via cavo DVB-C.
- Alcune funzioni del teilevisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

• Non tutti i modelli di teilevisore dispongono della technologia di trasmissione video digitale di 2^ generazione T2*.
• DVB-T2 è disponibile per i modelli di teilevisori della seriesolo W809A/W808A/W807A/W805A.

Risoluzione dei problemi

Se l'illuminazione del LED lampeggia in rosso, contare il numero di lampeggi (l'intervallo è di tre secondi).

Premere I/ sul tevisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (Numero di lampeggi).

Se I'illuminazione del LED non lampeggia, controllare quanto riportato nelle tabelle di seguito.

Fare inoltrereferimento a "Risoluzione dei problemi" in i-Manual. Se il problema persististe,fare riparare il tevisore da personale technique qualificato.

Assenza di imagine (schermo scuro) e assenza di audio.

• Controllare il collegamento dell'antenna/del cavo.
• Collegare il tevisore alla presa di alimentazione CA e premere I/ sul tevisore o sul telecomando.

Alcuni programmi non possono essere sintonizzati.

• Controllare l'antenna o la parabola.

Solo per modelli satellitari:
- Il cavo del satellite potrebbe essere in corto circuito o ci potrebbero essere dei problemi di connessione dello stesso. Verificare il cavo e la connessione, quando spegnere il tevisore utilizzato il pulsante di accensione / specnimento principale, quando riaccenderlo.
- La frequenza inserita è al di fuori dai parametri. Vogliate consultare la società che si occupa delle trasmissioni del satellite.

Non sono stati trovati servizi (programmi) trasmessi da TV via cavo.

• Verificare il collegamento dei cavi o la configurazione della sintonizzazione.
• Provare ad attivare "Preselezione Digitale Automatica" selezionando "Antenna" invece di "via Cavo".

Il telecomando non funziona.

• Sostituire le batterie.
• Il tevisore potrebbe trovarsi in modalità SYNC. Premere SYNC MENU, quando selezionare "Controllo TV" e selezionare "Home (menu)" o "Opzioni" per controllare il tevisore.

La password di "Blocco Programmi" è stata dimenticata.

• Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).

Le aree attorno al tevisore si surriscaldano.

• Quando il tevisore viene utilizzato per un periodo prolongato, le aree attorno al tevisore si surriscaldano. Se si tocca con una mano è possibile scottarsi.

L'audio o il video è bloccato, lo schermo appeare vuoto o il tevisore non risponde ai comandi del tevisore o del telecomando.

• Eseguire un semplice ripristino del teilevisore scollegando il cavo di alimentazione CA per due minuti, quindi collegarlo nuovamente.

Impossible trovare i tasti CH + / - , + / - , / / / , , + e HOME del televisore.

• Fare riferimento all'illustrazione sottostante per individuire la posizione dei tasti sul tevisore. Parte posteriori del tevisore

L'illuminazione del LED è attiva.

• Se non si desidera attivare l'illuminazione del LED è possibile disattivarla.

Premere HOME, quindi selezionare "Impostazioni" "Impostazioni Sistema" "Impostazione generale" "Illuminazione del LED" "No". E inoltre possibile premere OPTIONS, quindi selezionare "Illuminazione del LED" "No".

Caratteristiche tecniche

Sistema

Sistema pannello

Pannello LCD (Display Cristalli Liquidi)

Sistema TV

Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I, M

Digitale: DVB-T/DVB-C

DVB-T2 (tranne KDL-55/47/42W802A)

Satellite: DVB-S/DVB-S2 (tranne

KDL-55/47/42W802A)

Sistema Colore/Video

Digitale: Consultare i-Manual.

Copertura dei canali

Analogico: UHF/VHF/ via cavo, in base alla nazionale/regione selezionata.

Digitale: UHF/VHF/via cavo, in base alla nazione/regione selezionata.

Jack di entrata/uscita

Cavo dell'antenna

Terminale esterno 75 ohm per VHF/UHF

Connettore di Tipo F Femmina IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 KHz, Distr. via cavo singolo EN50494.

AV1

Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.

COMPONENT IN

YP BPR (Video component): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ingresso audio (connettori fono)

AV2

Ingresso video (pin fono comune con ingresso Y)

HDMI IN 1,2,3,4

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formati PC

Video (3D):

Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Jack ottico digitale (PCM lineare due canali, Dolby Digital)

G AUDIO OUT/Ω

Uscita audio (minijack stereo) Jack cuffie

1 (HDD Rec), 2,

Porta dispositivo HDD USB (solo H), porta USB

Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale

LAN

Connetto 10BASE-T/100BASE-TX (La velocità di connessione può variarare a seconda delle caratteristiche operative della rete. La velocità di communicatesione 10BASE-T/100BASE-TX e la qualità di communicatesione non sono garantite con questo teilevisore.)

Altri

Accessor in dotazione

Fare riferimento al "Contenuto della confezione" nella Guida introductiva.

Accessorioxonai

Webcam con microfono integrato: CMU-BR200/ CMU-BR100

Adattatore USB Wireless LAN: UWA-BR100

Occhiali 3D passivi: TDG-500P

Occhiali passivi SimulViewTM: TDG-SV5P

Temperatura di funzionamento

Da 0^ C a 40^ C

Umidità di funzionamento

Dal 10% all'80% di u. r. (senza condensa)

Alimentazione e altre informazioni

Requisiti di alimentazione

220V-240VCA,50Hz

Classe di efficienza energetica

KDL-55W80xA: A+

KDL-47W80xA: A+

KDL-42W80xA: A

Dimensioni schermo (diagonale) (approssimative)

KDL-55W80xA: 138,8 cm / 55 pollici

KDL-47W80xA: 119,3 cm / 47 pollici

KDL-42W80xA: 106,7 cm / 42 pollici

Potenza assorbita

in modalità "Casa"/"Standard"

KDL-55W80xA:79,0 W

KDL-47W80xA:66,0 W

KDL-42W80xA:61,0 W

in modalità “Negozio”/“Brillante”

KDL-55W80xA:157 W

KDL-47W80xA:139 W

KDL-42W80xA:127 W

Consumo energetico medio annuo*1

KDL-55W80xA: 110 kWh

KDL-47W80xA:92kWh

KDL-42W80xA: 85 kWh

Potenza assorbita in modalità standby* 2

0,25 W (15 W in modalità aggiornamento

software/EPG)

Risoluzione schermo

1.920 punti (orizzontale) × 1.080 linee (vertical)

con supporto da ravolo

KDL-55W80xA: 125,3 × 76,8 × 29,8 cm

KDL-47W80xA: 108,3 × 67,2 × 29,8 cm

KDL-42W80xA: 97,1× 60,9× 29,8cm

senza supporto da ravolo

KDL-55W80xA: 125,3× 73,5× 6,4cm

KDL-47W80xA: 108,3× 63,9× 6,4 cm

KDL-42W80xA: 97,1× 57,7× 6,3cm

Peso (approssimativo)

con supporto da cavolo

KDL-55W80xA:20,7kg

KDL-47W80xA:16,7kg

KDL-42W80xA:14,4kg

senza supporto da ravolo

KDL-55W80xA:18,4kg

KDL-47W80xA:14,6kg

KDL-42W80xA: 12,3 kg

^ 1 Consumo energetico all'anno, basato sul consumo di corrente di un teilevisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il teilevisore.

^*2 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del teilevisore.

• La "x" che appeare sul nome del modello corrisponde a un carattere numero correlato al design, al colore o alsystema TV.
• Non estrarre laScheduled finta dall'alloggiamo CAM (Conditional Access Module, modulo di accesso condizionale) del teilevisore quando non è necessario insere una Vera smart card.
• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di teilevisore/ dalles scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche alla preavviso.

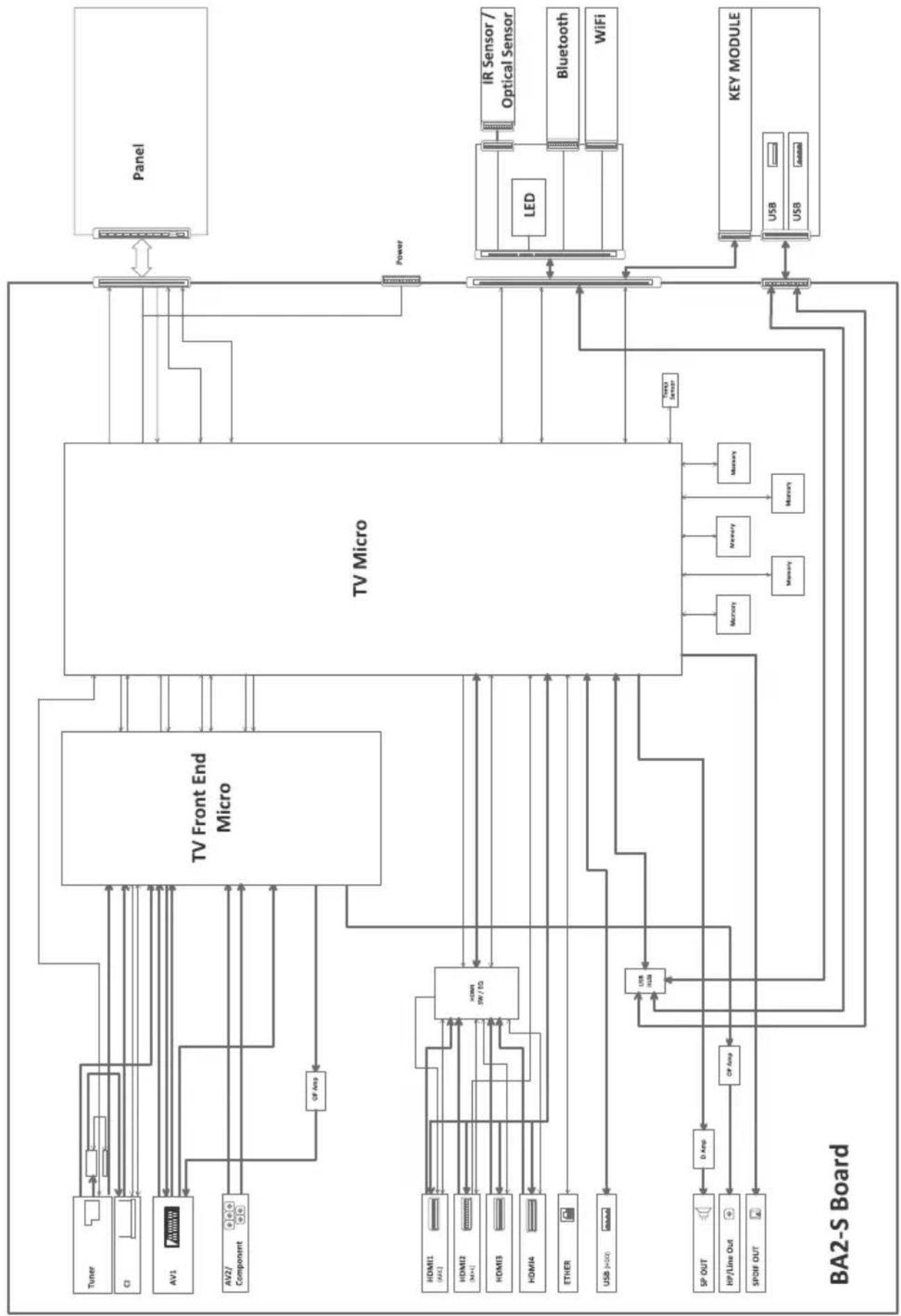

Diagrammi a blocchi
