MANUALE UTENTE 7471 AA SKIL

• Questo utensile serve per la smerigliatura a secco del legno, della plastica, di metallo, del riempimento e delle superfici verniciate
• Questo utensile non è inteso per un uso professionale
  Leggete e conservate quello manuale di istruzione ③

DATI TECHNICI①

ELEMENTI UTENSILE ②

A Platorello
B Vite del platorello
C Foglio abrasivo
D Scatola della polvere
E Adattatore per aspirapolvere*
F Interruttore di acceso/spento
G Rotella selezione velocità di levigatura
H Feritoie di ventilazione
* NON INCLUSO/A DI SERIE

SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

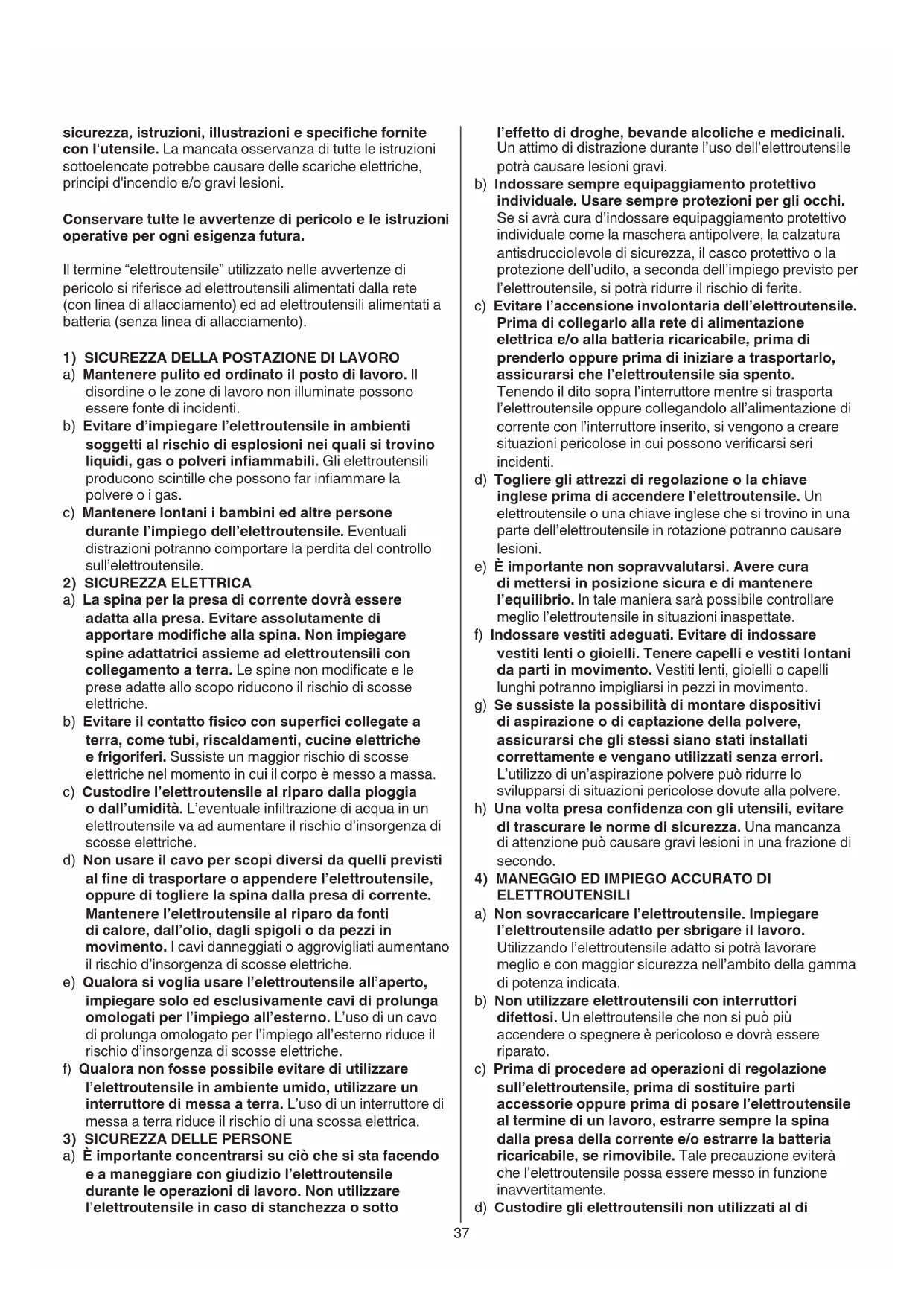

AVVERTENZA Leggere tutte le avventenze di

sicurezza, istruzioni, illustrazioni e specifiche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sogtoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni.

Conservare tutte le avventenze di pericolò e le istruzioni operative per agli esigenza futura.

Il termine "eletttroutensile" utilizzato nelle avventenze di pericolo si riferisce ad eletttroutensili alimentati alla rete (con linea di allacciamento) ed ad eletttroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato ilippo di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.

b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettROUTensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d'insorgenza di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'elettroutensile, oppure di togliere la spina alla presa di corrente. Mantenere l'elettroutensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interruptore di messa a terra. L'uso di un interruptore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) è importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzato l'elettroutensile in caso di stanchezza o fatto

I'effetto di droghe, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'eletttroutensile potra causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impio previsto per l'eletttroutensile, si potra ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento.

Tenendo il dito sopra l'interruttore nelle trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'elettroutensile. Un elettrotensile o una chiave inglese che si trovino in una parte dell'elettroutensile in rotazione potranno causare lesioni.

e) E importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'eeltroutensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.

g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione cui cause gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI ELETTROUTENSILI

a) Non sovraccaricare l'elettROUTensile. Impiegare l'elettROUTENSILE adatto per sbrigare il lavoro. Utilizzato l'elettROUTENSILE adatto si potra lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza individata.
b) Non utilizzato eletttroutensili con interruptoridi difettosi. Un eletttroutensile che non si più accendere o specnere è pericoloso e dovrà essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'eletttroutensile, prima di sostituire parti accessorie oppure prima di posare l'eletttroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione evitera che l'eletttroutensile possa essereMESSO in funzione inavvertamente.
d) Custodire gli eletttroutensili non utilizzati al di

fuori della portata dei bambini. Non fare usare I'elettroutensile a persona che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persona inesperte.

e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare che le parti mobili dell'elettroutensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'elettroutensile stesso. Far riparare le parti danneggiate prima d'impiegare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente.
f) Mantenere affiliati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
5) ASSISTENZA
a) Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

NOTE GENERALI

• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Questo utensile non può lavorare con acqua
• Non usare mai l'utensile se il cavo è danneggiato; sostuire con un cavo apposto disponibile presso i centri di assistenza.
  Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni o cancelli gli accessori ACCESSORI
• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
• Non continuare ad usare fogli usurati, stagliati oppure già troppo carichi di materiale levigato

PRIMA DELL'USO

• Controllare che la tensione dell'alimentazione sia la stessa di quellaindicata sulla targhetta dell'utensile
• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
• Usare cavi di prolunga Completely srotolati e sicure con una capacité di 16 Amp
• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cuffie di protezione
• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'opereatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Rispettore le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Portare guanti protettivi, occhiali di protezione, abiti adatti ed adherenti al corpo e una protezione per i capelli (in caso di capelli lunghi)
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con apposti dispositivi di serraggio o con una morsa e non tenendolo con la mano)
• Nella levigatura del metallo vengono generate scintille; non utilizzato la scatola della polvere e allontanare altre persone e materiali infiammabili dall'area di lavoro

DURANTE L'USO

• Mantenere sempre il cavo distante delle parti in movimento dell'utensile; spingere il cavo verso la parte posteriore, distante dall'utensile
• Evitare di toccare il foglio nelle gesti si trova in movimento
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina
• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina alla presa

DOPO L'USO

• Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sua spento

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

③ Leggere il manuale di istruzioni prima dell'uso
Doppio isolamento (non è necessario alcun cavo di terra)
⑤ Non gettare l'utensile tra i rifiuti domestici

USO

• Platorello

-nonutilizzaremai l'utensile sensaaver montato il plastorelloA
! sostuire immediatamente i platorelli danneggiati (svitare/avvitare le 4 viti del platorello B)
!togliere la spina alla corrente prima di rimuovere/ montare il platorello

Montaggio del foglio abrasivo 6

-montare il foglio abrasivo VELCRO C come illustrato -prima di applicare il disco pulire, se necessario, il plastorello

! i fori del foglio devono corrispondere ai fori della piastra
! per non ostacolare l'aspirazione impiegare solo foglio abrasivo perforato
! sostituire il foglio abrasivo consumato per tempo

• Aspirazione della polvere

! non usare la scatola della polvere/l'aspirapolvere durante al smerigliatura del metallo

Scatola della polvere ⑦

-svuotare regolarmente la scatola della polvere D per ottimale raccolta della polvere

-rimuovere la scatola della D tirando la scatola della polvere D indietro

Per usare un aspirapolvere

-montare I'adattatore per aspirapolvere E come illustrato 8a

-collegare il tubo dell'aspirapolvere all'adattatore per aspirapolvere E 8b

• Interruttore di accesso/spento

-attivate/disattivate I'utensile premendo in dentro/fuori I'interruttore F ②

! prima che la superficie levigante raggiunga il pezzo in lavorazione, l'utensile deve essere acceso

! attenuatione all'impatto improviso provocato dall'attivazione dell'utensile

! prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

Controllo della velocità ⑨

Per un risultato ottimore della levigatura su qualsiast materiale

-regolando la rotella G ② potrete scegliere la velocita di smerigliatura desiderata

-regolare la velocità in base alla grana del disco abrasivo utilizzato

-prima di iniziare la lavorazione selezionare la giusta velocità facendo una prova su un materiale di scarto

• Tenuta e guida dell'utensile ⑪

! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) griglia(e)

-tenere l'utensile parallelo alla superficie di lavoro

-non applicare troppa pressione all'utensile; lasciare che sia la superficie levigante a lavorare per voi

-non inclinare l'utensile per evitare segni di levigatura non voluti

-tenere scoperte le feritoie di ventilazione H ②

• Smerigliatura

-il rendimento della smerigliatura viene determinato da lscelta del foglio abrasivo, alla velocità di smerigliatura preselezionata e alla pressione di contagto

! un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una magiore usura dell'utensile e del foglio abrasivo

! mai eseguire lavorazioni con lo stesso foglio abrasivo su legno e su metallo

CONSIGLIO PRATICO

Per determinare la grana (e la velocità) ottimale, la tabella ® poè essere usata come riferimento

! effettuate sempre una prova su un pezzo di materiale di scarto

• Per ulteriori informazioni consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione H ②)

-asportare con un pennello la polvere da levigatura che

sia rimasta attaccata

! prima di pulire estrarre la spina alla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquireo al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

• Tenere presente che danni causati da sovraccarico o utilizzo improprio sono esclusi alla garanzia (per la condizioni di garanzia SKIL, visitare il site www.skil.com o contattare il proprio rivenditore)

TUTELA DELL'AMBIENTE

Non gettare I'elettroutensile, gli accessori e l'imballaggio con i rifiuti domestici (solo per Paesi UE)

-Secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettROUTensili ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
- il simbolo ⑤ vi ricorderà quello fatto in fase di smaltimento

RUMOROSITA/VIBRAZIONE

• Misurato secondo EN 62841, il livello di pressione sonora garantito di quello utensile è di 85,0 dB(A), il livello di rumorosità è di 96,0 dB(A) (incertezza K = 3 dB) e il livello delle vibrazioni di 4,7 m/s² (somma vettorialie di tre direzioni; incertezza K = 1.5 m/s²)
• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 62841; quello valore può essere utilizzato perMETTARE a confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazionimentionate
  -se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livllo di esposizione potrebbe aumento notevolmente
  -i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione
  ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro
