MANUALE UTENTE BS 1948 CB BOMANN

Istruzioni per l'uso ...... Seite 25

Uso del aparato....22

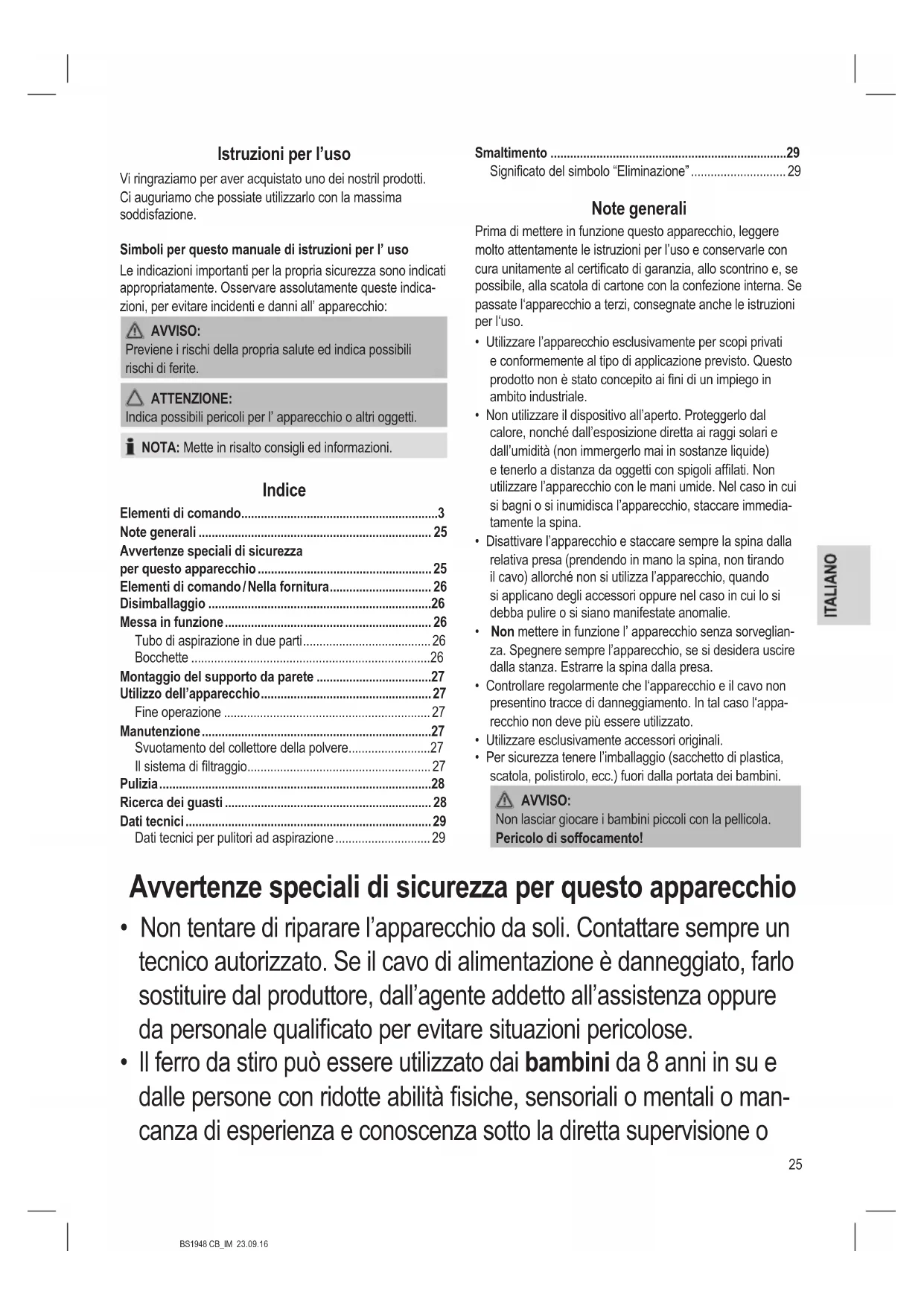

Istruzioni per l'uso

Vi ringraziamo per aver acquistato uno dei nostril prodotti.

Ci auguriamo che possiate utilizzarlo con la massima soddisfazione.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Indice

Elementi di comando....3

Note generali 25

Avvertenze speciali di sicurezza

per questo apparecchio 25

Elementi di comando/Nella fornitura....26

Disimballaggio 26

Messa in funzione....26

Tubo di aspirazione in due parti....26

Bocchette 26

Montaggio del supporto da parete ....27

Utilizzo dell'apparecchio....27

Fine operazione 27

Manutenzione....27

Svuotamento del collettore della polvere....27

Il sistema di filtraggio....27

Pulizia....28

Ricerca dei guasti 28

Dati tecnici....29

Dati tecnici per pulitori ad aspirazione 29

Smaltimento 29

Significato del simbolo "Eliminazione" 29

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzare il dispositivo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

• Non tentare di riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o

dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

• Il bambini non devono giocare con l'apparecchio.
• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.
• Non utilizzare l'apparecchio per aspirare sostanze liquide o umide!
• Non utilizzare l'apparecchio per aspirare ceneri ancora calde oppure oggetti affiliati o acuminat!
  • Non usare l'apparecchio in locali umidi!
• Non utilizzare mai l'apparecchio senza filtro. Dopo aver usato l'aspirapolvere, accertarsi sempre che il filtro sia installato correttamente nella posizione corrispondente!
• Durante l'utilizzo dell'apparecchio, tenere la bocchetta dell'aspiratore lontana da capelli, abiti e da altre parti del corpo!
• Tenere l'aspiratore lontano dalle fonti di calore quali i radiatori, il forno, ecc!

Elementi di comando / Nella fornitura

1 Interruttore on / off
2 Coperchio del filtro di sfiato
3 Impugnatura
4 Cavo di alimentazione
5 Gancio per supporto da parete
6 Piastra di base del collettore della polvere
7 Collettore della polvere con filtro HEPA
8 Chiusura del raccoglitore di polvere
9 Apertura del raccoglitore di polvere
10 Leva estensione / ritrazione spazzole
11 Bocchetta per pavimenti
12 Tubo di aspirazione (in due parti)
13 Connettore per tubo di aspirazione o bocchette

Accessori non mostrati:

1x Bocchetta a lancia

1x Bocchetta a spazzola

1x Supporto da parete

3x Tassello

3x Vite

Disimballaggio

1. Estrarre il dispositivo dall'imballaggio.
2. Controllare che la spedizione sia completa.
3. Controllare che il dispositivo non abbia subito danni durante il trasporto per prevenire pericoli.

NOTA:

Se si sono verificati danni durante il trasporto, contattare immediatamente il rivenditore. Non utilizzare un dispositivo danneggiato!

Messa in funzione

Tubo di aspirazione in due parti

• Inserire un tubo di aspirazione con l'estremità più larga nel connettore dell'apparecchio.
• Se necessario, inserire il secondo tubo di aspirazione con l'estremità più larga nell'altro tubo.
• Per staccare i tubi di aspirazione, tirare ruotandoli leggermente.

Bocchette

• Si possono collegare le bocchette direttamente al connettore dell'apparecchio nonché al tubo di aspirazione già montato.
• Per staccare le bocchette, tirare ruotandole leggermente.

Ugello pavimento (11)

L'ugello pavimento è dotato di rulli per una guida semplice.

È possibile pulire superfici lisce e tappeti con l'ugello pavimento.

- Regolare le spazzole verso l'esterno o l'interno con la leva (10).

L'utilizzo migliore dell'apparecchio dipende dalla struttura della moquette. Si raccomanda quanto segue:

• Utilizzare senza spazzole: Per moquette a pelo lungo

- Utilizzo con spazzole: Per pavimenti lisci e tappeti a pelo fitto

Bocchetta per fessure

Con la bocchetta a lancia si possono pulire gli angoli e fessure.

Bocchetta a spazzola

La bocchetta a spazzola è particolarmente adatta per pulire tappezzerie, tende, o libri.

Montaggio del supporto da parete

AVVISO:

Accertarsi prima se ci sono cavi nella parete che possono essere danneggiati!

1. Misurare l'altezza per il montaggio del supporto da parete. Reggere l'aspirapolvere contro la parete, completamente assemblato con due tubi di aspirazione e la bocchetta per pavimento.
2. Appoggiare il supporto contro la parete in modo che i due fori siano in alto. Segnare i 3 punti da forare.
3. Forare e inserire i tasselli nel muro.
4. Inserire le viti nei fori del supporto. Avvitare le viti nel supporto ai tasselli.
5. Stringere le viti manualmente.

Utilizzo dell'apparecchio

1. Srotolare del tutto il cavo di alimentazione.
2. Inserire la spina in una presa con contatto di terra regolarmente installata.
3. Accendere l'apparecchio con l'interruttore on / off. Posizione dell'interruttore: "I"

4. Regolare la bocchetta per pavimento con la leva, a seconda del rivestimento.

5. Utilizzare quindi l'apparecchio operando in modo da usare una velocità sempre costante. Non è necessario esercitare pressione sull'apparecchio.

NOTA:

Prestare attenzione al raggio d'azione consentito, il quale dipende dalla lunghezza del cavo!

Fine operazione

1. Spegnere l'aspirapolvere premendo il interruttore on / off ed estrarre la spina dalla presa.
2. Lasciate raffreddare completamente l'apparecchio.
3. Se il supporto da parete è già stato installato, appendervi l'aspirapolvere. Si possono appendere le bocchette a lancia e a spazzola sulla sinistra e destra dell'aspirapolvere.
4. Si può avvolgere leggermente il cavo di alimentazione attorno all'impugnatura e al raccoglitore di polvere.

Manutenzione

Svuotamento del collettore della polvere

1. Staccare la spina dalla presa di corrente.
2. Se necessario, rimuovere il tubo di aspirazione o la bocchetta dall'apparecchio.
3. Reggere l'apparecchio con la piastra di base del raccoglitore di polvere sopra una pattumiera.
4. Svuotare il contenuto del raccoglitore di polvere. Far scorrere in basso il dispositivo di apertura del raccoglitore di polvere per aprirne la piastra di base.
5. Quindi richiudere la pistra di base. La chiusura del raccoglitore di polvere deve essere inserita.

Il sistema di filtraggio

L'apparecchio dispone di 3 filtri. Il comune sistema a sacchetto è stato sostituito da un collettore della polvere trasparente. La superiore velocità di flusso del collettore consente di separare dall'aria aspirata sia lo sporco pesante che le particelle più piccole.

Non è quindi necessario acquistare sacchetti.

I filtri devono essere puliti periodicamente.

ATTENZIONE:

• Non lavare mai il filtro in lavatrice.
• Non usare un asciugacapelli per asciugarlo.
- Rimettere l'apparecchio in funzione quando tutti i filtri sono completamente asciutti e montati correttamente.

L'unità filtro

L'unità filtro è costituita da:

- Filtro HEPA

- Filtro grossolano

Per pulire l'unità filtro, procedere nel seguente modo:

1. Vuotare il contenitore della polvere come descritto sopra. (Passi 1-4)

2. Smontaggio dell'unità filtro

2.1 Allentare in senso antiorario il filtro grossolano dalle guide. Estrarre il filtro grossolano dal raccoglitore di polvere.
2.2 Allentare il Filtro HEPA in senso antiorario dalle guide. Estrarre il Filtro HEPA dal raccoglitore di polvere.

1. Si può spazzolare il Filtro HEPA. In caso di macchie pesanti, lavare i filtri sotto l'acqua corrente.
2. Far asciugare completamente i filtri all'aria prima di rimontarli!

3. Pulire il collettore della polvere con un panno umido e poi asciugarlo.

4. Montaggio dell'unità filtro

Fare riferimento alla figura a lato.

6.1 Innestare il Filtro HEPA con le sue 3 guide nel cerchio interno. Stringere il filtro in senso orario.
6.2 Innestare il filtro grossolano sopra il Filtro HEPA con le sue 3 guide nel cerchio esterno.

Stringere il filtro grossolano in senso orario.

6.1 6.2

ATTENZIONE:

Se i filtri non sono stretti, la sporcizia entrerà nel motore. Questo può danneggiare il motore.

1. Chiudere la piastra di base.

Filtro di scarico

L'apparecchio dispone inoltre di un filtro di scarico.

Il coperchio del filtro si trova sul retro dell'apparecchio.

1. Ruotare il coperchio in senso antiorario.
2. Rimuovere il filtro in non tessuto e lavarlo.
3. Prima di rimetterlo nell'apparecchio, lasciare che il filtro in non tessuto si asciughi completamente all'aria.
4. Chiudere il filtro di sfiato con il coperchio. Ruotare in senso orario finché non è stretto all'apparecchio.

Pulizia

AVVISO:

• Togliere la spina dalla presa prima di pulire.
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

• Pulire l'esterno con una pezza morbida e asciutta senza l'aggiunta d'alcuna sostanza.
  • Per la pulizia dei filtri, leggere il capitolo "Manutenzione".

Ricerca dei guasti

Problema Possibile causa Rimedio
L'apparecchio è senza funzione.	L'apparecchio non è collegato alla corrente.	Esaminare il collegamento rete.
		Esaminare la posizione dell'interruttore.
Potenza di aspirazione debole.	Il collettore della polvere è pieno.	Svuotare il collettore della polvere.
	I filtri sono sporchi.	Pulire i filtri come descritto in “Manutenzione”.
		ATTENZIONE: Riutilizzare il dispositivo-vo solo una volta puliti i filtri!
	C'è un corpo estraneo nel tubo di aspirazione o nella bocchetta.	Controllare gli accesorii in caso di otturazioni dovute ad oggetti.

Dati tecnici

Modello: BS 1948 CB

Alimentazione rete: 220 - 240V\~, 50/60Hz

Classe di protezione:....II

Peso netto: ca. 2,30 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Dati tecnici per pulitori ad aspirazione

REGOLAMENTO DELEGATA DALLA COMMISSIONE (UE) Nr. 665/2013

Marchio commerciale Bomann
Modello BS 1948 CB
Classe di efficienza energetic ^1)		A
Consume di energia
Consumo annuo di energia ^2)	kWh / anno	19,9
Classe di prestazione di energia
Classe di prestazione di pulizia tappeti		E
Classe I prestazione di puliziat pavimenti duri		A
Classe di re-emissione polvere		E
Livello di potenza sonora	dB(A)re1pW	80
Potenza in ingresso W 600

1) Da A (efficienza massima) a G (efficienza minima).
2) Consumo energetico annuo indicativo (kWh per anno), in base a 50 attività di pulizia.

Il consumo di energia annuo reale dipenderà da come è utilizzato il dispositivo.

Il dispositivo soddisfa gli standard e le direttive europei nella versione corrente alla consegna:

• Direttiva sulla bassa tensione (LVD) 2014 / 35 / CE
• Direttiva sulla compatibilità elettromagnetica (EMC) 2014 / 30 / CE
  • Direttiva RoHS 2011 / 65 / UE
  • Direttiva Ecodesign (ErP) 2009 / 125 / CE
• Requisiti di Ecodesign per pulitori ad aspirazione REGOLAMENTO DELLA COMMISSIONE (UE) Nr. 666 / 2013

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l' eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
