TrekGuide - Bussola da navigazione CELESTRON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Bussola di navigazione digitale 4-in-1 (bussola, altimetro, barometro, termometro)
Marca	Celestron
Modello	TrekGuide
Alimentazione	2 batterie al litio CR2032 (incluse)
Durata delle batterie	Non specificata; indicatore batteria scarica integrato
Display	Display LCD con retroilluminazione (5 secondi)
Funzioni principali	Bussola (16 punti cardinali, gradi), altimetro (metri/piedi), barometro (mbar/hPa, mmHg, inHg), termometro (°C/°F), orologio, sveglia, previsioni meteo, altitudine massima
Intervallo di misura della temperatura	-20°C a 60°C (visualizzazione LL.L o HH.H al di fuori)
Unità di pressione	mbar/hPa, mmHg, inHg
Calibrazione della bussola	Automatico tramite rotazione di 360°; regolazione della declinazione magnetica (vedere manuale online)
Blocco tasti	Sì, tramite pressione prolungata del pulsante LIGHT
Retroilluminazione	Premere il pulsante LIGHT per 5 secondi
Materiale della custodia	Non specificato; probabile plastica resistente
Dimensioni	Non specificate (compatto, sta in mano)
Peso	Non specificato (leggero, con batterie)
Manutenzione e pulizia	Pulire con un panno morbido; evitare acqua e urti
Sicurezza	Precauzioni: non utilizzare vicino a fonti magnetiche, tenere in orizzontale per la bussola
Pezzi di ricambio e riparabilità	Batterie CR2032 facilmente sostituibili; vite per il vano batterie
Informazioni generali	Conforme alla parte 15 FCC; progettato per 14 anni e più
Garanzia	Non specificata; contattare Celestron

Domande frequenti - TrekGuide CELESTRON

Come impostare l'ora sul Celestron TrekGuide?

Premere il pulsante MODE per 3 secondi per entrare nelle impostazioni. Utilizzare ▼ o ▲ per modificare i valori, poi MODE per confermare e passare al parametro successivo. La sequenza: formato 12/24h, ora, minuto, secondo, anno, sequenza mese/giorno, mese, giorno, unità di temperatura, unità di pressione, unità di altitudine. Premere C per uscire.

Come impostare la sveglia?

Premere il pulsante T per visualizzare l'ora della sveglia (icona AL). Premere T per 3 secondi per entrare in modalità impostazione. Utilizzare ▼ o ▲ per impostare ora e minuti, quindi attivare/disattivare la sveglia (ON/OFF). Confermare con T.

Come usare la bussola?

Premere il pulsante C per entrare in modalità bussola. Tenere l'unità orizzontalmente e puntare il segno delle 12 nella direzione desiderata. Lo schermo mostra la rotta in gradi e i 16 punti cardinali. La bussola si spegne automaticamente dopo 30 secondi di inattività.

Come calibrare la bussola?

In modalità bussola, premere C per 3 secondi. Premere di nuovo C per avviare la calibrazione. Tenere l'unità in orizzontale (o su una superficie non metallica) ed eseguire una rotazione completa lenta verso destra. Lo schermo mostra OK in caso di successo, Fail altrimenti.

Come impostare l'altimetro?

Premere A per entrare in modalità altimetro. Per impostare l'altitudine attuale, premere A per 3 secondi, utilizzare ▼/▲ per modificare, poi MODE per confermare. Per azzerare, premere contemporaneamente ▼ e ▲ sulla schermata dell'altitudine attuale o massima.

Come leggere le previsioni meteo?

Le icone delle previsioni compaiono in modalità barometro dopo 6 ore di utilizzo. Premere B per visualizzare la pressione barometrica, poi di nuovo per la pressione a livello del mare. Su questa schermata, premere B per 3 secondi per impostare la pressione di riferimento e le icone.

Cosa fare se appare l'icona batteria scarica?

Sostituire entrambe le batterie CR2032. Rimuovere le viti del vano posteriore con un piccolo cacciavite, estrarre le batterie usate con un attrezzo sottile, inserire le nuove con il lato positivo (+) verso l'alto, quindi riavvitare.

Come bloccare i tasti?

Premere il pulsante LIGHT () per 3 secondi. Appare l'icona di blocco. Per sbloccare, premere di nuovo LIGHT per 3 secondi.

Qual è l'intervallo di temperatura del dispositivo?

Il termometro misura da -20°C a 60°C. Al di fuori di questo intervallo, lo schermo mostra LL.L (sotto) o HH.H (sopra).

Come regolare la declinazione magnetica?

Le istruzioni indicano di consultare il manuale online per maggiori dettagli. Generalmente, si effettua in modalità bussola tramite una sequenza di tasti. Fare riferimento al sito Celestron per la procedura esatta.

MANUALE UTENTE TrekGuide CELESTRON

MANUALE DI ISTRUZIONI

MODELLO N. 48006

Per un manuale di istruzioni più dettagliato, visitare il sito web Celestron www.celestron.com.

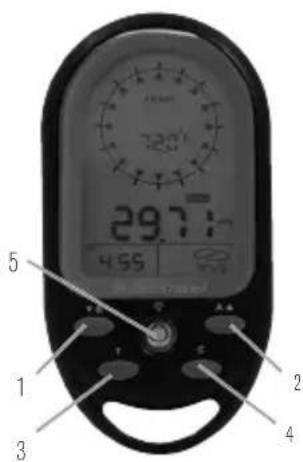

DISPLaY LCD, PuLSantl e Vano Batterle

1. B/▼ pulsante Modalità di impostazione del barometro/ diminuisci valori
2. A/▲ pulsante Modalità di impostazione dell'altitudine aumenta valori
3. Pulsante T/ MODE Visualizza o nasconde tempo, (T/MODALITÀ) data, anno e allarme: button time, date, year, and alarm: Modalità utilizzata in varie impostazioni
4. Pulsante C Modalità di impostazione della bussola e per uscire da qualsiasi modalità di impostazione
5. Pulsante -V- Accendi la retroilluminazione; Tasti blocco/sblocco; Livella posizionata al centro del pulsante
6. VANO BATTERIE Posizionato sul retro dell'unità

29.71 4.55 5 1 3 2 4 20° 30° 45° 5

6

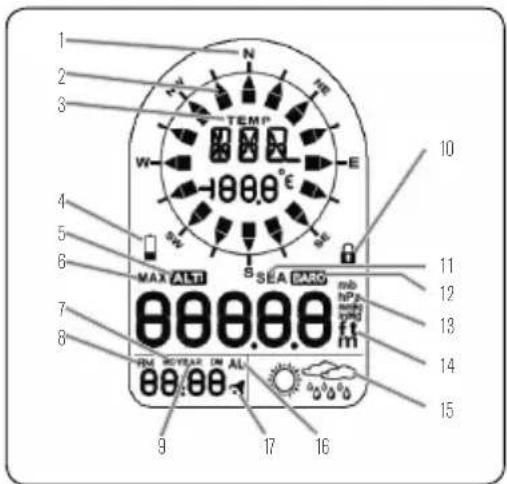

DISPLaY LCD

1. Punto cardinale quando la bussola si trova in direzione nord
2. Freccia direzione
3. La temperatura appare quando non è attiva la modalità bussola
4. Indicatore batteria in esaurimento
5. Appare quando è attiva la modalità Altimetro (Altitudine)
6. Indica l'altitudine massima
7. Formato di visualizzazione giorno e mese
8. AM/PM
9. Anno
10. Tastiera bloccata
11. Appare quando viene visualizzata la pressione al livello del mare
12. Appare quando è attiva la modalità Pressione barometro
13. Unità della pressione dell'aria
14. Le unità di altitudine appaiono quando è attiva la modalità altitudine

IMPoStaZIoNe

- Sono incluse 2 batterie a litio di tipo PCS CR2032. Quando la batteria è in esaurimento, l'icona della batteria in esaurimento (☐) è attiva. Utilizzare un cacciavite piccolo per svitare le viti della copertura del vano batterie, rimuovere le batterie con un coltello sottile o un cacciavite, posizionare il lato positivo(+) delle batterie verso l'alto, quindi sostituire le viti.

PrINCIPaLI FUNZIoNI e oPeraZIoNI

- Premere il tasto MODE (MODALITÀ) per cambiare modalità fra orologio, data, anno e orologio allarme.

- Premere i pulsanti A/▲, B/▼, C per commutare fra:

MODALITÀ ALTIMETRO/BAROMETRO BUSSOLA.

18 | ITALIANO

1 2 3 N TEMP W E -100.0° 4 5 6 MAX ALTI SEA DATO 00.00.00 mb hPa mpa 10 11 12 13 14 15 7 8 9 17 16

1. Previsioni meteorologiche

2. Appare quando è attiva la modalità Allarme

3. Appare quando l'allarme è attivo

IMPoStaZIoNe ora

• Tenere premuto il tasto "MODE" (MODALITÀ) per 3 secondi per inserire le impostazioni. Premere "▼"o "▲"per cambiare impostazione e premere il pulsante "MODE" (MODALITÀ) per confermare e passare all'impostazione successiva.
• La sequenza dell'impostazione è la seguente: Formato ora 12/24, ore, minuti, secondi, anno, sequenza mese/giorno, mese, giorno, unità temperatura, unità pressione aria e unità altitudine.
• Se non viene premuto alcun pulsante per 15 secondi, il display torna alla modalità precedente.
• Premere il pulsante "C" per uscire dalla modalità Impostazione ora.

IMPoStaZIoNe aLLarMe

• Premere il pulsante "T" per passare alla visualizzazione dell'ora allarme (l'icona "AL" appare sul display LCD). Tenere premuto il pulsante "T" per 3 secondi per inserire la modalità di impostazione dell'orologio allarme. Premere "▼"o "▲"per cambiare impostazione e premere il pulsante "T" per confermare e passare all'impostazione successiva.

• La sequenza dell'impostazione è: Óre, minuti e allarme ON / OFF (ATTIVO / DISATTIVO).

• Quando l'allarme è attivo, appare il simbolo "e quando è disattivo il simbolo" scompare.

• Quando l'allarme è disattivo "è" lampeggia, premere un pulsante qualsiasi per interrompere l'allarme. Se non viene premuto alcun pulsante per 15 secondi, l'allarme si interrompe automaticamente dopo 2 minuti.

ALTIMETRO E BAROMETRO

Quando si inseriscono le batterie, il dispositivo misura automaticamente la lettura del barometro e della pressione massima al livello del mare.

IMPoStare e relIMPoStare L'aLtIMetro (Per

aLtIt UDINe)

L'altimetro misura in metri o piedi.

• Premere il pulsante "A" per inserire la modalità altimetro. Premere di nuovo il pulsante "A" per visualizzare l'altitudine massima.
• Quando il display LCD visualizza l'altitudine corrente, tenere premuto il pulsante "A" per 3 secondi per inserire l'impostazione. Premere "▼"o "▲"per regolare l'altitudine e premere il pulsante "MODE" (MODALITÀ) per confermare. Premere "▼"e "▲" contemporaneamente, il valore dell'altitudine corrente sarà reimpostato a 0.
• Quando il display LCD visualizza l'altitudine massima, premere “▼”e “▲” contemporaneamente per cancellare il valore massimo e reimpostarlo a 0.

IMPoStare e relIMPoStare Le ICoNe DeLLa PreSSIoNe aL LIVeLLo DeL Mare e DeLLe PreVISIoNI MeteoroloGICHe

• Premere il pulsante "B" per inserire la modalità Barometro. Il display LCD visualizza la pressione barometrica corrente. Premere ancora il pulsante "B" per visualizzare la pressione al livello del mare.
• Nella visualizzazione della pressione al livello del mare, tenere premuto il pulsante "B" per 3 secondi per inserire l'impostazione.
  Premere “▼”o “▲”per cambiare l'impostazione e premere il pulsante “MODE” (MODALITÀ) per confermare e passare all'impostazione successiva.
• La sequenza dell'impostazione è la seguente: pressione al livello del mare, attiva/disattiva icone previsioni meteorologiche.
• Le previsioni meteorologiche iniziano 6 ore dopo aver inserito la condizione meteorologica corrente.

Nota: Misurazione pressione al livello del mare e previsioni meteorologiche in mbar/hPa, mmHG o inHG. Quando cambia la pressione al livello del mare, l'altitudine si autoregola.

BUSSOLA

La bussola indica la posizione in gradi rispetto al nord e i 16 punti cardinali.

- Premere il pulsante "C", l'unità passa alla modalità Bussola. Mantenere l'unità in posizione orizzontale. Puntare la posizione ore 12 dell'unità nella direzione che si desidera misurare. Quando la direzione della bussola indica il nord, appare esternamente l'icona della direzione. Se non è premuto alcun tasto per 30 secondi, l'unità spegne automaticamente la bussola e ritorna a temperatura.

Nota: Quando si utilizza la bussola, tenerla in posizione orizzontale. Se si prende una misura quando l'unità non si trova in posizione orizzontale, si può verificare un grave errore di misurazione. Eseguire sempre la rilevazione della posizione all'aperto, perché la bussola è facilmente influenzata da sorgenti magnetiche.

CALIBRAZIONE DEL SENSORE DELLA BUSSOLA

La bussola va calibrata prima dell'utilizzo O quando si sostituiscono le batterie.

• Nella modalità BUSSOLA, tenere premuto il pulsante "C" per 3 secondi per inserire la modalità di calibrazione e premere il pulsante "C" per avviare la calibrazione.
• Mantenere l'unità in posizione orizzontale o disporla su un tavolo non metallico. Prendere come riferimento la freccia visualizzata sul display LCD, ruotare lentamente la bussola in senso orario per una rotazione completa:
• Una volta completata l'operazione, il display LCD visualizza "OK" se la calibrazione è avvenuta con successo o "Fail" (Errore) in caso contrario.

IMPOSTARE L'ANGOLO DI DECLINAZIONE MAGNETICA

Si prega di consultare il manuale in linea per tutti i dettagli.

TEMPERATURA

• Quando la modalità bussola è disattiva, il display LCD fornisce la lettura della temperatura con unità di °C o °F.
• Quando la temperatura scende sotto -20 °C, il display LCD visualizza LLL °C e quando supera i 60 °C visualizza HH.H °C.

RETROILLUMINAZIONE / BLOCCO TASTIERA

• Premere il pulsante - per accendere la retroilluminazione per 5 secondi.
• Tenere premuto il pulsante "LIGHT" per 3 secondi per bloccare la tastiera e l'icona appare sul display LCD. Tenere premuto il pulsante "LIGHT" (LUCE) per 3 secondi per sbloccare la tastiera.

©2013 Celestron Tutti i diritti riservati.

Torrance, CA 90503 U.S.A. Telefono: 800.421.9649 Stampato in Cina • 08-13

Nota FCC: La presente attrezzatura è stata testata ed è risultata conforme ai limiti per i dispositivi digitali di Classe B, ai sensi delle parte 15 delle Normative FCC. Tali limini sono stati ideate per fornire un adeguata protezione nei confronti di interferenze dannose in installazioni residenziali. La presente attrezzatura genera, utilizza e può irradiare energia a radio frequenza e, se non installata e utilizzata conformemente alle istruzioni, può causare interferenze dannose alle radiocomunicazioni. Tuttavia, non vi è alcuna garanzia che l'interferenza non si verificherà in una particolare installazione. In caso la presente attrezzatura causi interferenze dannose alla ricezione radio o televisiva, il che potrebbe essere determinato dall'accensione e spegnimento dell'attrezzatura, l'utente è incoraggiato a tentare di correggere l'interferenza mediante una o più delle misure seguenti:

• Orientare o posizionare nuovamente l'antenna di ricezione.
• Aumentare la distanza tra l'attrezzatura e il ricevitore.
• Collegare l'attrezzatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Il presente prodotto è progettato e destinato all'uso di persone di età pari o superiore ai 14 anni. Il disegno e le specifiche del prodotto sono soggetti a cambiamenti senza preavviso.
