| Produkttyp | 4-in-1 digitaler Navigationskompass (Kompass, Höhenmesser, Barometer, Thermometer) |
| Marke | Celestron |
| Modell | TrekGuide |
| Stromversorgung | 2 CR2032 Lithium-Batterien (installiert) |
| Batterielebensdauer | Nicht angegeben; eingebauter Batteriestandsanzeiger |
| Anzeige | LCD-Bildschirm mit Hintergrundbeleuchtung (5 Sekunden) |
| Hauptfunktionen | Kompass (16 Himmelsrichtungen, Grad), Höhenmesser (Meter/Fuß), Barometer (mbar/hPa, mmHg, inHg), Thermometer (°C/°F), Uhr, Wecker, Wettervorhersage, maximale Höhe |
| Temperaturmessbereich | -20°C bis 60°C (Anzeige LL.L oder HH.H außerhalb) |
| Druckeinheiten | mbar/hPa, mmHg, inHg |
| Kompasskalibrierung | Automatisch durch 360°-Drehung; Einstellung der magnetischen Deklination (siehe Online-Handbuch) |
| Tastensperre | Ja, durch langes Drücken der LIGHT-Taste |
| Hintergrundbeleuchtung | Drücken der LIGHT-Taste für 5 Sekunden |
| Gehäusematerial | Nicht angegeben; vermutlich robustes Kunststoff |
| Abmessungen | Nicht angegeben (kompakt, handlich) |
| Gewicht | Nicht angegeben (leicht, mit Batterien) |
| Pflege und Reinigung | Mit einem weichen Tuch abwischen; Wasser und Stöße vermeiden |
| Sicherheit | Vorsichtsmaßnahmen: Nicht in der Nähe von Magnetquellen verwenden, für den Kompass waagerecht halten |
| Ersatzteile und Reparierbarkeit | CR2032-Batterien leicht austauschbar; Schrauben für das Batteriefach |
| Allgemeine Informationen | Entspricht FCC Teil 15; für 14 Jahre und älter |
| Garantie | Nicht angegeben; Celestron kontaktieren |
Häufig gestellte Fragen - TrekGuide CELESTRON
Benutzerfragen zu TrekGuide CELESTRON
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Navigationskompass kostenlos im PDF-Format! Finden Sie Ihr Handbuch TrekGuide - CELESTRON und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TrekGuide von der Marke CELESTRON.
BEDIENUNGSANLEITUNG TrekGuide CELESTRON
Eine ausführlichere Bedienungsanleitung finden Sie auf der Website von Celestron unter www.celestron.com.

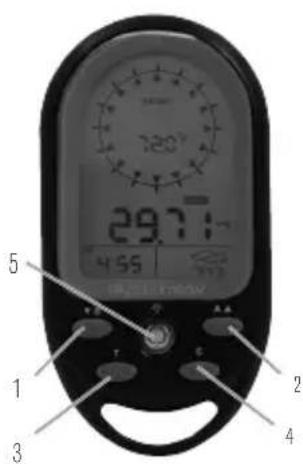

LCD-anZelge unD taSten SoWle BatterleFaCH
- B/▼ Taste Barometer-Einstellmodus Werte verringern
- A/▲ Taste Höhen-Einstellmodus Werte erhöhen
- Taste T/ MODE Anzeige umschalten zwischen Uhrzeit, Datum, Jahr und Alarm: button time, date, year, and alarm: „Mode“ wird bei verschiedenen Einstellungen verwendet
- Taste C Kompass-Einstellmodus und alle Einstellmodi verlassen
- Taste 🙏 Hintergrundbeleuchtung einschalten/ Tasten sperren/entsperren; Wasserwaage in der Mitte
- BATTERIEFACH Auf der Rückseite des Geräts


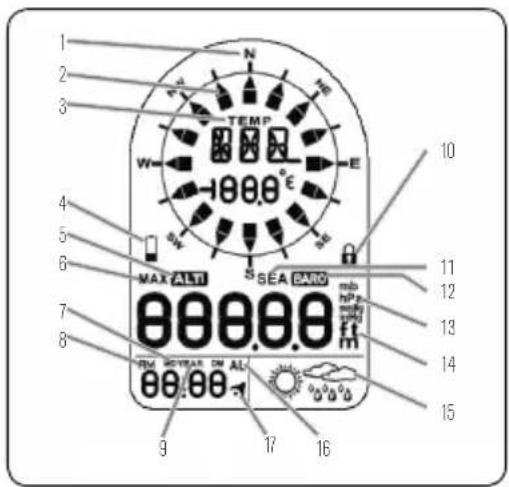

6 + - + - + - + - + -LCD-anZelge
- Haupthimmelsrichtung, wenn Kompass Richtung Norden zeigt
2.Richtungspfeil - Die Temperatur wird angezeigt, wenn der Kompass-Modus nicht aktiv ist
- Batteriekontrollleuchte
- Wird im Höhenmesser-(Höhen-)Modus angezeigt
- Gibt die maximale Höhe an
- Anzeigeformat für Tag und Monat
- AM/PM
- Jahr
- Tastenfeld ist gesperrt
- Wird zusammen mit dem Meeresspiegeldruck angezeigt
12.Wird im Barometer-Druckmodus angezeigt - Einheiten des Luftdrucks
eINrICHteN
- 2 CR2032-Lithiumbatterien sind im Lieferumfang enthalten. Wenn die Batteriekapazität niedrig ist, wird das Batteriekontrollsymbol (☐) angezeigt. Entfernen Sie die Schrauben der Batterieabdeckung mit einem kleinen Schraubendreher, entnehmen Sie die Batterien mit einem dünnen Messer oder Schraubendreher, setzen Sie die Batterien mit dem Pluspol (+) nach oben ein und ziehen Sie die Schrauben wieder fest.
HaUPtFUNKtIoNeN UND VorGeHeNSWelSeN
- Drücken Sie die Taste „MODE“, um den Modus zwischen Uhrzeit, Datum, Jahr und Wecker umzuschalten.
14 | DEUTSCH
- Höheneinheiten werden im Höhenmodus angezeigt
- Wetterprognose
- Wird im Alarm-Modus angezeigt
- Wird angezeigt, wenn der Alarm aktiviert ist
- Drücken Sie die ästen A/▲, B/▼, C, um wie folgt umzuschalten: HÖHENMESSER-/BAROMETER-/KOMPASS-MODI.
ZelteIN SteL LUNG
- Halten Sie die Taste „MODE“ drei Sekunden lang gedrückt, um zu den Einstellungen zu wechseln. Drücken Sie „▼“oder „▲“ zum Ändern der Einstellung und drücken Sie die Taste „MODE“ zum Bestätigen und Wechseln zur nächsten Einstellung.
• Die Einstellreihenfolge ist wie folgt: 12-/24-Stunden-Format, Stunde, Minute, Sekunde, Jahr, Reihenfolge Monat/Tag, Monat, Tag, Temperatureinheit, Luftdruckeinheit
und Höheneinheit.
- Wenn 15 Sekunden lang keine Taste gedrückt wird, kehrt die Anzeige zum vorherigen Modus zurück.
- Drücken Sie die Taste „C“, um den Zeit-Einstellmodus zu verlassen.
aLarMeINSteLLUNG
- Drücken Sie die Taste „T“, um zur Alarmzeit-Anzeige zu wechseln (in der LCD-Anzeige erscheint „AL“). Halten Sie die Taste „T“ drei Sekunden lang gedrückt, um in den Wecker-Einstellmodus zu wechseln. Drücken Sie zum Ändern der Einstellung auf „▼“ oder „▲“ und drücken
Sie die Taste „T“ zum Bestätigen und Wechseln zur nächsten Einstellung.
- Die Einstellreihenfolge ist wie folgt: Stunde, Minute und Alarm ON (Ein)/OFF (Aus).
- Wenn der Alarm aktiviert ist, wird das Symbol "angezeigt. Bei deaktiviertem Alarm verschwindet das Symbol ".
- Wenn der Alarm ausgelöst wird, blinkt 📞. Zum Beenden des Alarms drücken Sie eine beliebige Taste. Wenn 15 Sekunden lang keine Taste gedrückt wird, wird der Alarm automatisch nach zwei Minuten beendet.
HÖHenmeSSer unD Barometer
Wenn Batterien eingesetzt werden, werden die Barometermesswerte und der Messwert für den maximalen Meeresspiegeldruck automatisch ermittelt.
HÖHeNMeSSer eINSteLLeN UND
ZUrÜ CKSetZeN (ZUM MeSSen Der HÖHe)
Der Höhenmesser misst in Meter oder Fuß.
- Drücken Sie die Taste „A“, um in den Höhenmesser-Modus zu wechseln. Drücken Sie die Taste „A“ erneut, um die maximale Höhe anzuzeigen.
- Wenn in der LCD-Anzeige die aktuelle Höhe angezeigt wird, halten Sie die Taste „A“ drei Sekunden lang gedrückt, um zur Einstellung zu wechseln. Drücken Sie „▼“ oder „▲“ zum Einstellen der Höhe und drücken Sie „MODE“ zum Bestätigen. Wenn Sie „▼“ und „▲“ gleichzeitig drücken, wird der Wert der aktuellen Höhe auf 0 zurückgesetzt.
- Wenn die LCD-Anzeige die maximale Höhe anzeigt, drücken Sie gleichzeitig „▼“ und „▲“. Der Maximalwert wird gelöscht und auf 0 zurückgesetzt.
MeereSSPIeGeLDrUCK UND SYMBoLe FÜR WetterProGNoSe eINSteLLLeN UND ZUrÜ CKSetZeN
- Drücken Sie die Taste „B“, um in den Barometer-Modus zu wechseln. Der aktuelle Luftdruck wird angezeigt. Drücken Sie Taste „B“ erneut, um den Meeresspiegeldruck anzuzeigen.
- Halten Sie bei Anzeige des Meeresspiegeldrucks die Taste „B“ drei Sekunden lang gedrückt, um zur Einstellung zu wechseln. Drücken Sie „▼“ oder „▲“ zum Ändern der Einstellung. Drücken Sie die Taste „MODE“ zum Bestätigen und Wechseln zur nächsten Einstellung.
• Die Einstellreihenfolge ist wie folgt: Meeresspiegeldruck, Umschalten zwischen Symbolen für die Wetterprognose.
• Die Wetterprognosefunktion startet die erste Pognose sechs Stunden, nachdem der aktuelle Wetterstatus eingegebenwurde.
Anmerkung: Die Messung des Luftdrucks und des
Meeresspiegeldrucks erfolgt in mbar/hPa, mmHG oder inHG. Wenn der Meeresspiegeldruck geändert wird, wird die Höhe automatisch angepasst.
KOMPASS
Der Kompass zeigt die Peilung in Grad Richtung Norden und 16 Himmelsrichtungen an.
- Drücken Sie die Taste „C“, um in den Kompass-Modus zu wechseln. Halten Sie das Gerät waagerecht. Halten Sie die 12-Uhr-Position des Geräts in die Richtung, die Sie messen möchten. Wenn der Kompass Richtung Norden zeigt, wird das Richtungssymbol außen angezeigt. Wenn 30 Sekunden lang keine Taste gedrückt wird, wird der Kompass automatisch ausgeschaltet und das Gerät kehrt zur Temperaturanzeige zurück.
Anmerkungen: Wenn der Kompass verwendet wird, muss er waagerecht gehalten werden. Wenn das Gerät beim Messen nicht waagerecht gehalten wird, kann dies zu einem großen Messfehler führen. Nehmen Sie Peilungen stets im Freien vor, da diese leicht durch magnetische Störquellen beeinträchtigt werden können.
KaLIBrlerUNG DeS KoMPaSSSeNSorS
Vor dem Gebrauch ODER nach Austauschen der Batterien muss der Kompass kalibriert werden.
- Halten Sie die Taste „C“ im KMPASS-Modus drei Sekunden lang gedrückt, um in den Kalibrierungsmodus zu wechseln, und drücken Sie die Taste „C“, um die Kalibrierung zustarten.
- Halten Sie das Gerät waagerecht oder legen Sie es auf einen nichtmetallischen Tisch. Referenzieren Sie den Pfeil in der LCD-Anzeige und drehen Sie den Kompass langsam im Uhrzeigersinn um eine volle Drehung:
- Nach Abschluss der Kalibrierung wird „OK“ angezeigt, wenn sie erfolgreich war, oder „Fail“, wenn sie fehlgeschlagen ist.
MaGNetISCHe MISSWeISUNG eINSteLLeN
Bitte beachten Sie die Online-Handbuch für weitere Informationen.
TEMPERATUR
- Wenn der Kompass-Modus deaktiviert ist, wird auf der LCD-Anzeige der Temperaturmesswert in °C oder °F angezeigt.
- Wenn die Temperatur unter -20 °C liegt, erscheint auf der LCD-Anzeige „LL.L°C“. Wenn die Temperatur über 60 °C liegt, wird „HH.H°C“ angezeigt.
HINTERGRUNDBELEUCHTUNG/TASTENFELDSPERRE
- Drücken Sie die Taste „um“ die Hintergrundbeleuchtung fünf Sekunden lang einzuschalten.
- Halten Sie die Taste „ lights“ drei Sekunden lang gedrückt, um das Tastenfeld zu sperren. Auf der LCD-Anzeige erscheint das Symbol 📋 Halten Sie die Taste „LIGHT“ drei Sekunden lang gedrückt, um das Tastenfeld zu entsperren.
©2013 Celestron Alle Rechte vorbehalten.
Torrance, CA 90503 U.S.A. Telefon: 800.421.9649 Gedruckt in China • 08-13
CE FC
FCC-Erklärung: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B in Übereinstimmung mit Artikel 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor Störungen in Wohngegenden bieten. Dieses Gerät erzeugt, verwendet Hochfrequenzenergie und kann diese ausstrahlen und kann, wenn es nicht in Übereinstimmung mit den Anweisungen installiert und verwendet wird, Störungen im Funkverkehr verursachen. Es kann jedoch keine Garantie gegeben werden, dass in einer bestimmten Installation keine Störungen auftreten können. Falls dieses Gerät Störungen beim Radio- oder Fernsehempfang verursacht, was durch ein vorübergehendes Ausschalten des Geräts festgestellt worden kann, wird der Benutzer dazu angehalten. die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beheben:
• Die Empfangsantenne verlegen oder neu ausrichten.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an eine andere Steckdose auf einem anderen Stromkreis als dem des Empfängers anschließen.
- Den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe bitten.
Dieses Gerät wurde für den Gebrauch von 14 Jahren und länger konzipiert.
Gestaltung und technische Daten des Produkts können ohne vorherige Ankündigung geändert werden.
