MANUAL DE USUARIO TrekGuide CELESTRON

MANUAL DE INSTRUCCIONES

MODELO N.°48006

Si necesita un manual de instrucciones más detallado, visite el sitio Web de Celestron en www.celestron.com.

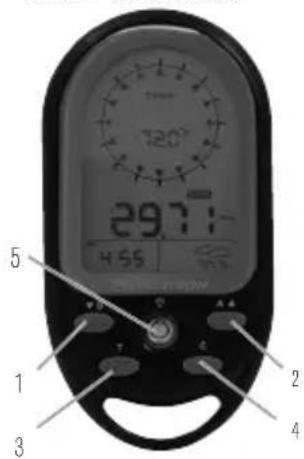

PantaLLa LCD Con BotoneS Y ComPartlmento Para PILaS

1. B/▼ botón Modo de ajuste del barómetro/reducir valores de ajuste
2. A/▲ botón Modo de ajuste de altitud incrementar valores de ajuste
3. Botón T/ MODE Cambia entre la pantalla de hora, button fecha, año y alarma.button time, date, year, and alarm: Botón empleado en varios ajustes
4. Botón C Modo de ajuste de brújula y para salir del modo de ajuste
5. Botón - V- Enciende la luz de fondo de la pantalla. También bloquea/desbloquea las teclas. Nivel situado en el centro del botón
6. COMPARTIMENTO Situado en la parte posterior PARA PILAS de la unidad

720° 29.7:00 455 5 1 3 2 4

6 ES

ESPAÑOL I 9

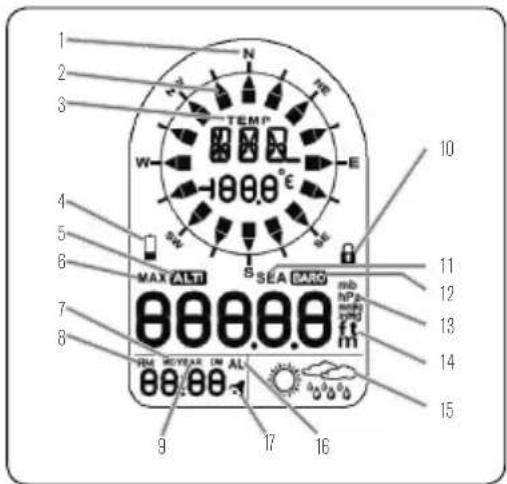

PantaLLa LCD

1. Punto cardinal cuando la brújula señala al norte
2. Flecha de dirección
3. La temperatura aparece cuando no está activado el modo de brújula
4. Indicador de batería baja
5. Aparece cuando está activado el modo de altímetro (altitud)
6. Indica altitud máxima
7. Formato de día y mes
8. AM/PM
9. Año
10. El teclado está bloqueado
11. Aparece cuando se muestra la presión a nivel del mar
12. Aparece cuando está activado el modo de presión del barómetro
13. Unidades de presión de aire
14. Las unidades de altitud aparecen cuando está activado el modo de altitud

CoNFIGUraCIÓN

- Dos pilas de litio PCS CR2032 incluidas. Cuando la batería está baja aparece el icono de batería baja. Utilice un destornillador pequeño para quitar los tornillos de la tapa del compartimento para pilas, retire las pilas con un cuchillo o destornillador fino, coloque las pilas nuevas con el polo positivo (*) hacia arriba y vuelva a poner los tornillos.

FUNCloNeS Y oPeraCloNeS PrINCIPaLeS

• Pulse la tecla MODE para cambiar entre el modo de reloj, fecha, año y alarma.
• Pulse los botones A/▲, B/▼ y C para cambiar entre: MODOS ALTÍMETRO/BARÓMETRO/BRÚJULA.

1 2 3 N TEP TEMP W E -00.0° 4 5 6 MAX ALTI SEA BARO mb hPa wpmg m 7 8 9 10 11 12 13 14 15 16 17

1. Pronóstico meteorológico
2. Aparece cuando está activado el modo de alarma
3. Aparece cuando la alarma está activada

aJUSTe De Hora

• Pulse sin soltar la tecla "MODE" durante 3 segundos para introducir los valores. Pulse "▼" o "▲" para cambiar el ajuste y pulse el botón "MODE" para confirmar el valor y pasar al siguiente ajuste.
• La secuencia de ajustes es la siguiente: Formato de hora 12/24, hora, minuto, segundo, año, mes/día, mes, día, unidad de temperatura, unidad de presión de aire y unidad de altitud.
• Si durante 15 segundos no pulsa ningún botón, la pantalla vuelve al modo anterior.
• Pulse el botón "C" para salir del modo de ajuste de hora.

aJUSTe De aLarMa

• Pulse el botón "T" para acceder a la pantalla de hora de alarma (icono "AL" en la pantalla LCD) y mantenga pulsado el botón "T" durante 3 segundos para acceder al modo de ajuste de la alarma. Pulse "▼" o "▲" para cambiar el valor y pulse el botón "T" para confirmarlo y pasar al siguiente ajuste.

• La secuencia de ajustes es: Hora, Minuto y Alarma ON/OFF.

• Cuando la alarma está activada, aparece el símbolo “” y cuando está desactivada el símbolo “” desaparece.

• Cuando la alarma se dispara, el símbolo "parpadea. En ese momento, pulse cualquier botón para detenerla. Si no pulsa ningún botón en 15 segundos, la alarma se apagará automáticamente a los 2 minutos.

ALTÍMETRO Y BARÓMETRO

Al introducir las pilas, el dispositivo mide automáticamente las lecturas del barómetro así como la presión máxima a nivel del mar.

aJUSTe Y reINIClo DeL aLtíMetro

(Para LeCt Ura De aL tlt UD)

El altímetro mide la altitud en metros o en pies.

• Pulse el botón "A" para activar el modo de altímetro.Vuelva a pulsar el botón "A" para mostrar la altitud máxima.
• Mientras la pantalla LCD muestra la altitud actual, pulse sin soltar el botón "A" durante 3 segundos para introducir un valor. Pulse "▼" o "▲" para ajustar la altitud y pulse el botón "MODE" para confirmar el valor. Pulse "▼" o "▲" al mismo tiempo para reiniciar el valor de actitud actual a 0.
• Mientras la pantalla LCD muestra la altitud máxima, pulse “▼” y “▲” al mismo tiempo para borrar la lectura máxima y reiniciarla a 0.

aJUSTe Y relNIClo De LoS ICoNoS De PreSIÓN a NIVeL DeL Mar Y De ProNÓStlCo

Meteor oLÓGICo

• Pulse el botón "B" para activar el modo de barómetro. Mientras la pantalla LCD muestra la presión barométrica actual, vuelva a pulsar el botón "B" para mostrar la presión a nivel del mar.
• En la pantalla de presión a nivel del mar, pulse el botón "B" durante 3 segundos para introducir el valor.
  Pulse “▼” o “▲” para cambiar el valor y pulse el botón
  "MODE" para confirmarlo y pasar al siguiente ajuste.
• La secuencia de ajustes es: presión a nivel del mar, cambiar entre iconos de pronóstico meteorológico.
• El pronóstico meteorológico iniciará la primera previsión a las 6 horas del último estado meteorológico introducido.
  Nota: La presión barométrica y la presión a nivel del mar se miden en mbares/hPa, mmHG o pulgHG. Al cambiar la presión a nivel del mar, la altitud se ajusta automáticamente.

BrÚJuLa

La brújula muestra las lecturas en grados debido al Norte junto con 16 puntos cardinales.

- Pulse el botón "C" para activar el modo de brújula. Mantenga la unidad en posición horizontal. Oriente la unidad hacia las 12 del reloj de la dirección que desee medir. Cuando la brújula señala al norte, aparece el icono de dirección de fuera. Si durante 30 segundos no pulsa ninguna tecla, la unidad apagará automáticamente la brújula y regresará al modo de temperatura.

Notas: Use la brújula siempre en posición horizontal. Tomar una lectura cuando la unidad no está en posición horizontal puede provocar un error de medida grave. Realice las mediciones siempre al aire libre. Así evitará la interferencia de fuentes magnéticas.

CALIBRACIÓN DEL SENSOR DE LA BRÚJULA

Calibre siempre la brújula antes de usarla O BIEN al cambiar las pilas.

• En modo de brújula (COMPASS), mantenga pulsado el botón "C" durante 3 segundos para activar el modo de calibración y vuelva a pulsar el botón "C" para iniciar la calibración.
• Mantenga la unidad en posición horizontal o sobre una mesa/ superficie no metálica.Tomando como referencia la flecha que aparece en la pantalla LCD, gire muy despacio la brújula en sentido horario una vuelta completa:
• Cuando termine, la pantalla LCD mostrará el mensaje "OK" si la calibración es correcta o "Fail" si no lo es.

AJUSTE DEL ÁNGULO DE DECLINACIÓN MAGNÉTICA

Por favor, consulte el manual en línea para más detalles.

temPeratura

• Cuando el modo de brújula está desactivado, la pantalla LCD muestra la lectura de temperatura en °C o en °F.
• Cuando la temperatura cae por debajo de -20^ , la pantalla LCD muestra LL.L°C y cuando supera los 60^ muestra HH.H°C.

LuZ De FonDo/BLoQueo De teCLaDo

• Pulse el botón “” para encender la luz de fondo de la pantalla durante 5 segundos.
• Pulse sin soltar el botón "2" durante 3 segundos para bloquear el teclado. Cuando el teclado está bloqueado, la pantalla LCD muestra el icono 🔒. Mantenga pulsado el botón "LIGHT" durante 3 segundos para desbloquear el teclado.

©2013 Celestron Todos los derechos reservados.

Torrance, CA 90503 U.S.A. Teléfono: 800.421.9649 Impreso en China • 08-13

Notas FCC: Este equipo ha sido probado y cumple con las limitaciones de los dispositivos digitales de Clase B, según el Apartado 15 de las normas FCC. Estas limitaciones se han diseñado para proporcionar una protección razonable contra interferencias dañinas en una instalación doméstica. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza según las instrucciones, puede provocar interferencias dañinas a las comunicaciones por radio. Sin embargo, no existen garantías de que no se produzcan interferencias en una instalación concreta. Si este equipo crea interferencias perjudiciales para la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir las interferencias con una o más de las medidas siguientes:

• Reoriente o recoloque la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente o circuito distinto de aquél al que esté conectado el receptor.
• Consulte con el vendedor o un técnico de radio/TV experimentado para obtener ayuda. Este producto está diseñado y pretendido para personas de 14 o más años de edad. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.
