Tipo di prodotto	Seggiolino auto gruppo 1-2-3
Marca	Foppapedretti
Modello	Babyroad
Omologazione	Regolamento UN/ECE R44/04 – Universal
Gruppi di peso	Gruppo 1: da 9 a 18 kg (ca. 9 mesi – 4 anni) Gruppi 2-3: da 15 a 36 kg (ca. 3 – 12 anni)
Utilizzo	Orientato in avanti, sui sedili posteriori del veicolo con cintura di sicurezza a 3 punti
Installazione	Fissaggio tramite cintura di sicurezza del veicolo (ventrale + diagonale)
Imbracatura	5 punti, regolabile in altezza su 3 posizioni (gruppo 1)
Poggiatesta	Regolabile in altezza per protezione laterale
Cuscino riduttore	Incluso a seconda del modello
Portabibita	Opzionale (a seconda del modello)
Peso approssimativo	6 kg
Dimensioni (L x P x A)	Circa 45 x 45 x 65 cm (con poggiatesta sollevato)
Materiali	Plastica, schiuma, tessuto
Manutenzione della fodera	Smontabile, lavaggio a mano con acqua saponata. Non lavare in lavatrice, non usare candeggina, non stirare, non mettere nell'asciugatrice
Pulizia	Spugna umida per macchie leggere
Sicurezza	Non modificare il dispositivo, sostituire dopo un incidente, cinghie non attorcigliate, elementi rigidi non bloccati
Periodo di utilizzo	Da 9 mesi a circa 12 anni (9-36 kg)
Conservazione	Al riparo dalla luce solare; riporre le istruzioni nell'apposita tasca o sotto la fodera
Produttore	Foppapedretti

Domande frequenti - Babyroad Foppapedretti

Come installare il seggiolino in gruppo 1 (con imbracatura)?

Posizionare il seggiolino contro il sedile posteriore, abbassare il poggiatesta al massimo. Estrarre la cintura del veicolo e far passare entrambi i rami attraverso le aperture della fodera e dello schienale, assicurandosi che il ramo ventrale passi sotto il bracciolo e il ramo diagonale verticalmente tra lo schienale e il poggiatesta senza passare nella guida della cintura. Allacciare la cintura, spingere saldamente il seggiolino contro il sedile e tendere la cintura. Aprire la fibbia dell'imbracatura, sistemare il bambino, chiudere la fibbia (clic), quindi stringere le cinghie di regolazione fino a poter passare solo un dito tra l'imbracatura e il bambino.

Come installare il seggiolino in gruppi 2-3 (senza imbracatura)?

Smontare prima l'imbracatura (vedere le istruzioni). Alzare il poggiatesta al massimo, posizionare il seggiolino contro il sedile. Far passare il ramo diagonale della cintura nella guida del poggiatesta. Far sedere il bambino, allacciare la cintura, quindi far passare il ramo diagonale sotto il bracciolo opposto e il ramo ventrale sotto entrambi i braccioli. Abbassare il poggiatesta in modo che avvolga la testa del bambino e guidi la cintura sulla spalla senza toccare il collo. Tendere la cintura.

Come regolare l'altezza delle cinghie?

Per regolare l'altezza, rimuovere un ramo superiore ruotando l'arresto metallico situato sul bordo dello schienale, quindi tirare il ramo attraverso le fenditure della scocca e della fodera. Riposizionare il ramo all'altezza desiderata (la più vicina alle spalle del bambino; se tra due posizioni, scegliere la più alta) e riagganciare l'arresto. Ripetere per l'altro ramo. Assicurarsi che i rami non siano attorcigliati.

Come pulire la fodera del seggiolino?

La fodera è rimovibile. Per le macchie leggere, pulire con una spugna inumidita con acqua saponata. Può anche essere lavata a mano in acqua saponata. Non usare candeggina, non stirare, non lavare in lavatrice, non mettere nell'asciugatrice.

Posso usare questo seggiolino sul sedile anteriore del veicolo?

Si consiglia di utilizzare sempre i sedili posteriori. Se è necessario installarlo sul davanti, verificare che il codice della strada lo permetta e che il sedile del veicolo sia orientato in avanti con una cintura a 3 punti. Disattivare l'airbag del passeggero se presente.

Mio figlio è alto 95 cm, quale gruppo usare?

La scelta del gruppo dipende dal peso del bambino. Tra 9 e 18 kg (circa 9 mesi – 4 anni), usare il gruppo 1 con imbracatura. Tra 15 e 36 kg (circa 3 – 12 anni), usare i gruppi 2-3 senza imbracatura. Se il bambino pesa tra 15 e 18 kg, si può scegliere in base alla sua morfologia; privilegiare l'imbracatura finché possibile.

Cosa fare dopo un incidente d'auto?

Il seggiolino deve essere sostituito se è stato sottoposto a sforzi violenti durante un incidente, anche se sembra intatto. Le sollecitazioni potrebbero aver danneggiato la struttura interna e compromettere la sua sicurezza futura.

L'imbracatura è attorcigliata, cosa fare?

Sganciare la fibbia e districare le cinghie. Assicurarsi che i rami superiori e inferiori non siano attorcigliati facendoli scorrere nelle loro fenditure. Regolare l'altezza se necessario e richiudere la fibbia. Le cinghie devono essere piatte e senza torsioni.

Come smontare l'imbracatura per passare alla configurazione gruppi 2-3?

Chiudere la fibbia dell'imbracatura per raggruppare i componenti. Rimuovere ogni ramo superiore ruotando l'arresto metallico sul bordo dello schienale e tirando il ramo. Rimuovere ogni ramo inferiore ruotando l'arresto sotto la seduta. Rimuovere la cinghia tra le gambe allo stesso modo. Conservare l'insieme per un eventuale riutilizzo.

Dove riporre le istruzioni per l'uso?

Conservare le istruzioni riponendole nell'apposita tasca sul seggiolino (se presente) o infilandole tra la scocca e la fodera della seduta, come indicato nel manuale.

MANUALE UTENTE Babyroad Foppapedretti

Conforme alla norma ECE R 44/04

Manuale d'uso

Leggere attendamente e conservare per future reference.

2

Grazie per avere acquistato un seggiolino per auto gruppo 1-2-3. Per ottenere as-sistenza su quello prodotto, è possibile rivolgersi al nostro servizio consumatori (recapito sul retro del presente manuale).

ISTRUZIONI DI SICUREZZA

AVVERTENZA: leggere attendamente le istruzioni prima dell'utilizzo e conservare il presente manuale per poterlo consultare in futuro. In caso di mancata osservanza di queste istruzioni, la sicurezza del bambino potrebbe essere compromessa. Installare il seggiolino gruppo 1-2-3 escludvamente su un sedile orientato in avanti e dotato di una cintura di sicurezza a 3 puniti (1).

Gli elementi rigidi e i peszini in materiale plastico del dispositivo di ritenuta per bambini devono essere posizionati e installati in modo tale che, nelle condizioni di normale utilizzato, non possano bloccarsi sotto un sedile mobile o nella porta del veicolo.
- Mantenere tese tutte le cinghie che servono a fissare il dispositivo di ritenuta al veicolo e regolare le bretelle che servono a tratteneri bambino. Inoltre le cinghie non devono essere attorcigliate.
- Accertarsi che le cinghie sub-addominali siano il più in basso possibile, per man-tenere una posizione ottimale del bacino.
Sostituire il dispositivo quando sottoposto a sforzi violenti in caso di incidente.
- É pericoloso modificare o completare il dispositivo con elementi aggiuntivi di qualsiasi tipo perché il consenso da parte dell'autorità competente o non seguire scrupolosamente le istruzioni riguardanti l'installazione fornite dal produttore del dispositivo di ritenuta per bambini.
- Tenere il seggiolino al riparo dai raggi solari per evitare che il bambino ssa ustonarsi.
Non lasciare il bambinoswana sorveglianza in un dispositivo di ritenuta per bam - bini.
- Verificare che i bagagli o altri oggetti potenzialmente in grado di procurare contusioni o ferite all'occupante del seggiolino in caso di urto siano solidamente an -corati.
Nonutilizzare il dispositivo di ritenuta per bambini alla fodera.
Non sostituire la fodera con una fodera diversa da quella consigliata dal produttore, in quanto ha un impatto diretto sul funzionamento del dispositivo di ri-tenuta.
In caso di dubbio riguardante l'installazione e il corretto utilizzato del seggiolino, contattare il produttore del dispositivo di ritenuta per bambini.
- Installare ilsystemadi ritenuta per bambini sui sedili classificati nella categoria «universale»nel manuale d'uso del veicolo.
Non utilizzare punti di contatto di sostegno diversi da quelli descritti nelle istruzioni e contrassegnati sulsystema di ritenuta.
Privilegiare sempre un'installazione sui sedili posteriorianche quando il codice della strada autorizza un'installazione sul sedile anteriore.
Verificare sempre che la cintura del veicolo sia allacciata.
Verificare sempre che non vi siano residui alimentari o altri materiale nella fibbia

dell'imbracatura o nel regolatore centrale.

D'inverno, fare attenzione a non posizionare il bambino nel seggiolino con abiti troppo voluminosi.

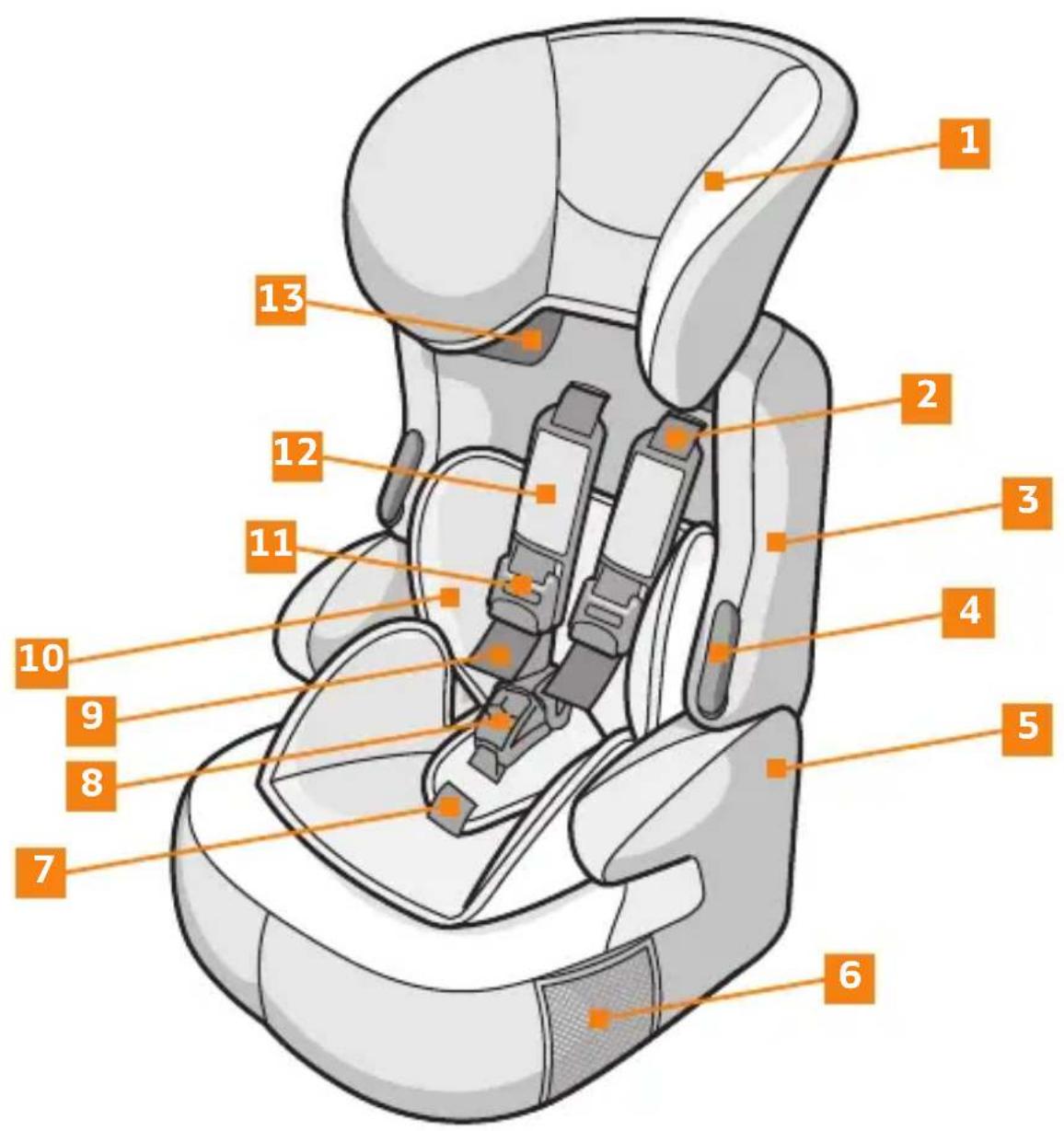

Il rialzo Gruppo 1-2-3 (2)

1. Poggiatesta regolabile in altezza
2. Bretella/imbracatura (x2)
3. Schienale
   4.Passante cintura pettorale (× 2 -utilizzo con imbracatura)
4. Seduta
5. Custodia per manuale d'uso (se il seggiolino ne è provvisto)
6. Cinghia inguinale
7. Fibbia delle pretelle
8. Cinghia di regolazione (x2)
9. Cuscino riduttore (se il seggiolino ne è provvisto)
10. Dispositivo di regolazione (x2)
11. Protezione imbottita (x2)
12. Guida della cintura pettorale (x2 - utilizzo alla imbracatura)

Montaggio del seggiolino alza bimbo

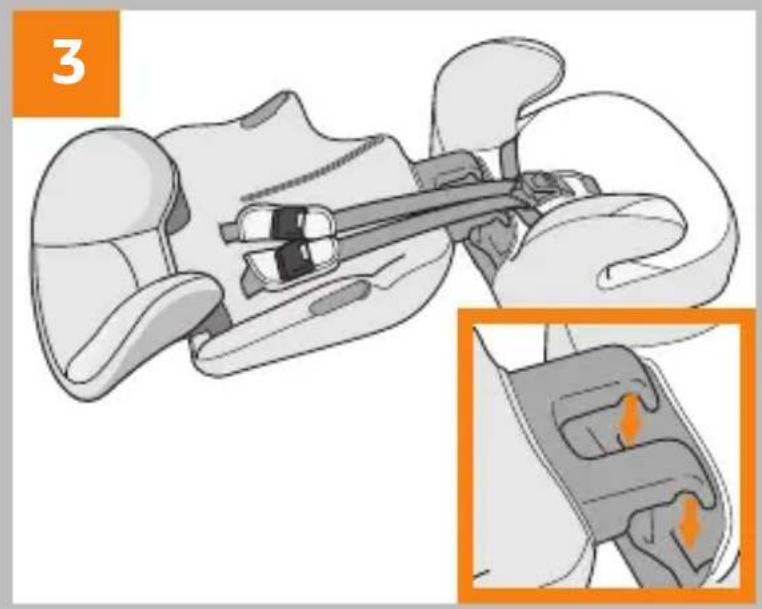

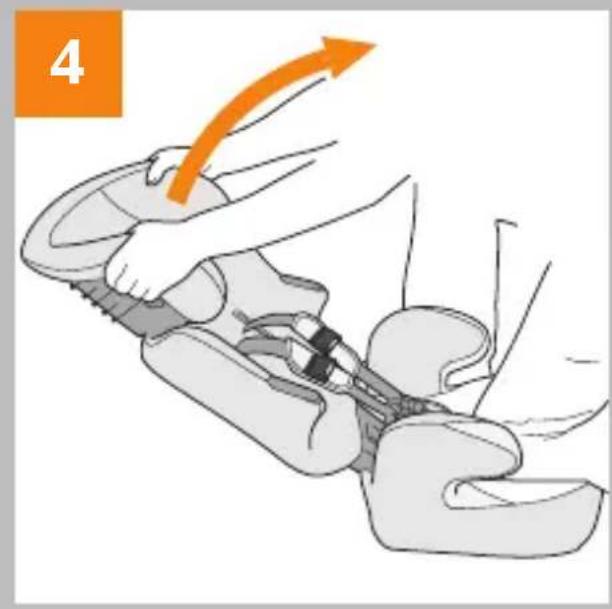

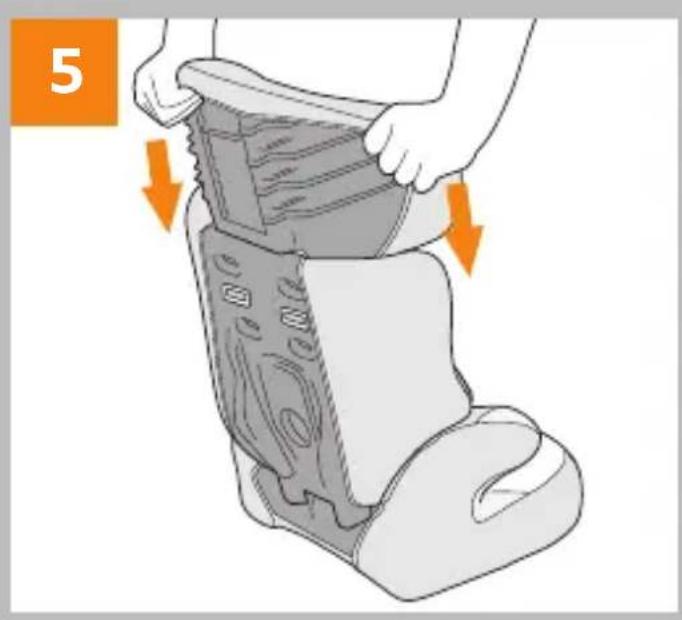

Agganciare le due staffe dello schienale al dispositivo d'incastro della seduta (3), poi sollevare lo schienale verticalmente (4). Premere con forza verso il basso, agendo sullo schienale, per garantire l'incastro delle due staffe dello schienale nella seduta (5). Le staffe dello schienale devono essere inserte completeness nella seduta.

Installazione con imbracatura

Gruppo 1, da 9 a 18 kg (da 9 mesi a 4 anni circa)

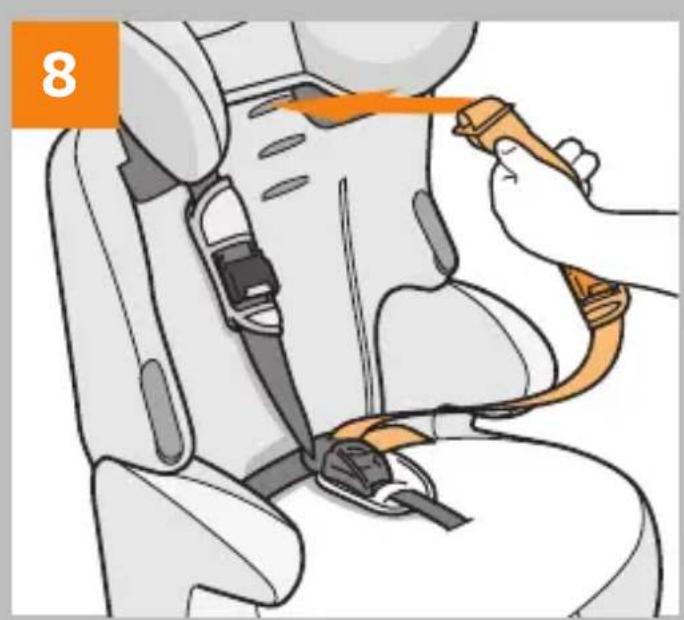

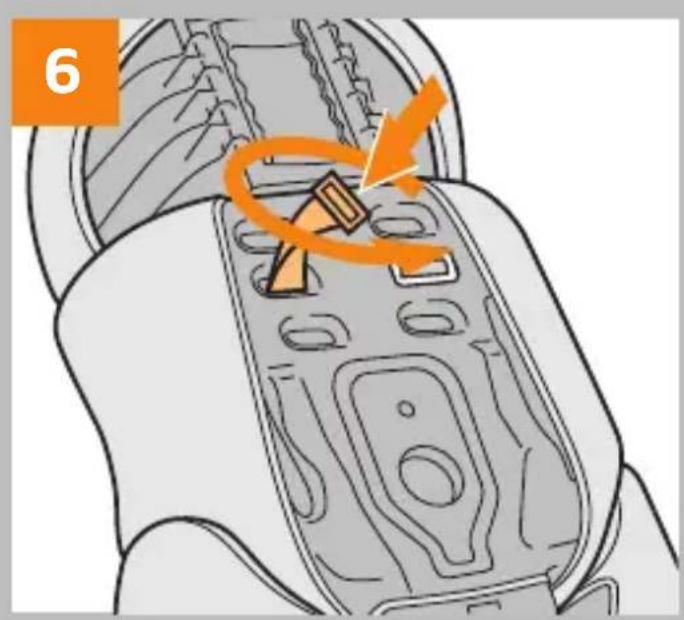

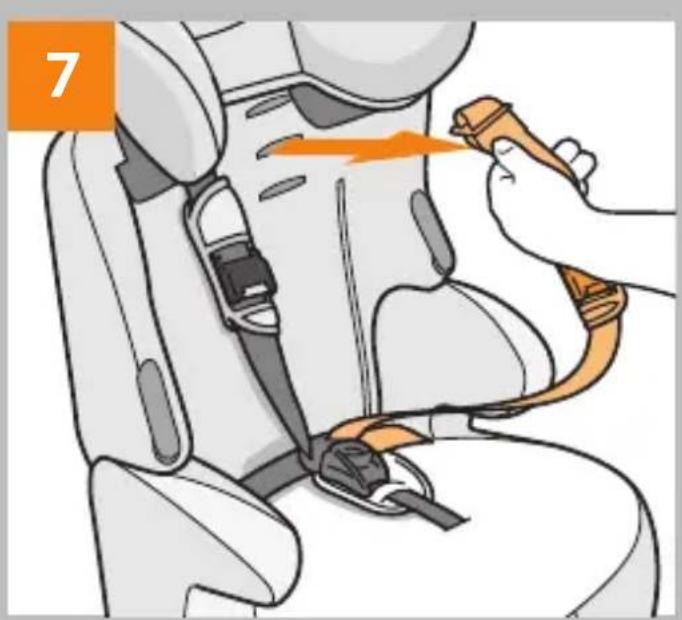

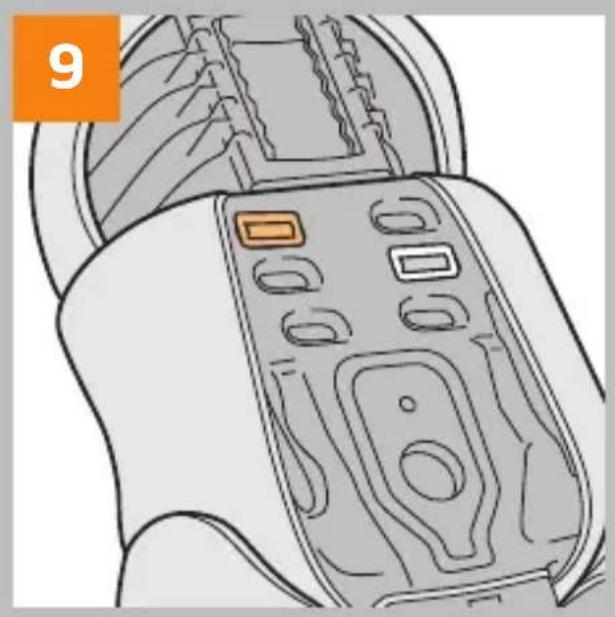

Prima di installare il seggiolino nell'auto, verificare che le Bretelle del seggiolino siano adattate alle misure del bambino. Le Bretelle sono regolabili su tre diverse altezze e devono essere passare nelle asole più vicine alle spalle del bambino. Se le spalle del bambino si trovano a un'altezza posta tra due asole, utilizzare sem - pre la posizione più alta. Per regolare l'altezza delle Bretelle, rimuovere l'estremità superiore di una Bretella facendo ruotare il dispositivo di arresto metallicoippo sul retro dello schienale (6), quindi far passare l'estremità della Bretella atraverso le fissure della scocca dello schienale e del rivestimento (7). Ripositionare l'estremità della Bretella all'altezza desiderata utilizzato le stesse fissure, sia nel rivestimento - to che nella scocca (8), e fissarla nuovamente al retro dello schienale (9). Verificare che il dispositivo di arresto metallico sia posizionato correttamente e che l'estremità della Bretella non sia attorcigliata. Ripetere l'operazione con l'altra Bretella.

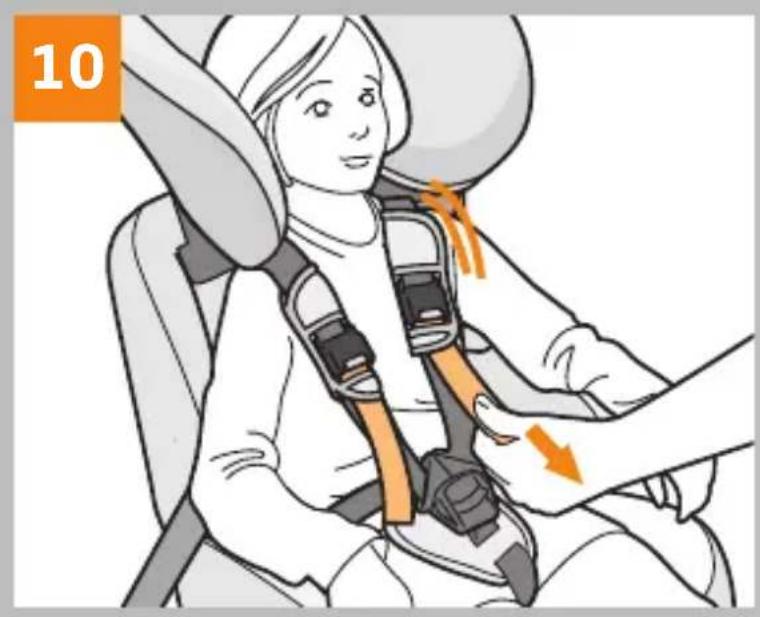

• Per stringere le bretelle: tirare le cinghie diregolazione poste sulle bretelle; non è necessario premere i pulsanti dei dispositivi di regolazione (10).

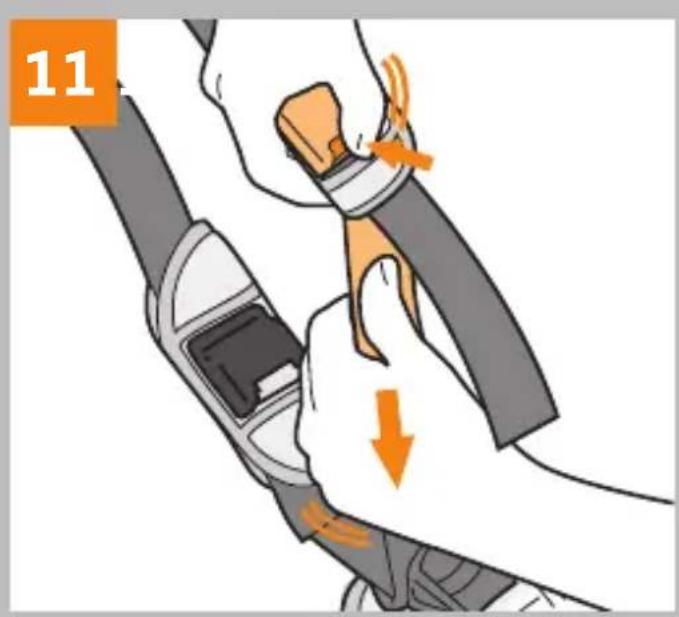

  Per allentare le bretelle: preme i pulsanti dei dispositivi di regolazione posti sulle estremita superiori delle bretelle, afferrare la parte inferiore delle bretelle tirando

IT

contemporamente (11). Premere il pulsante rosso della fibbia delle bretelle per liberare completeness il bambino.

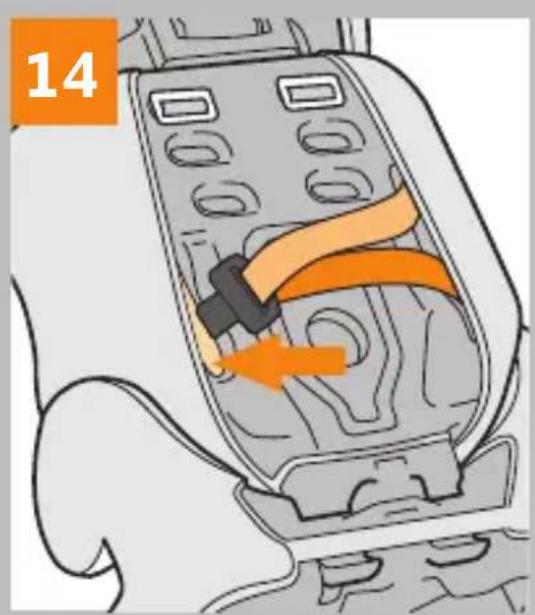

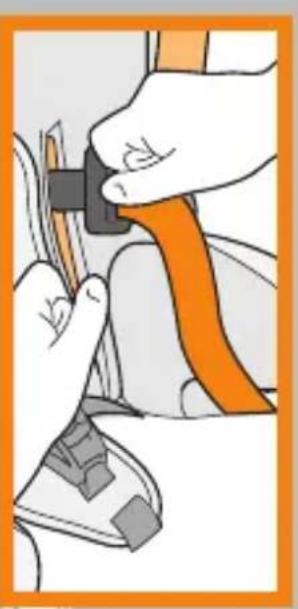

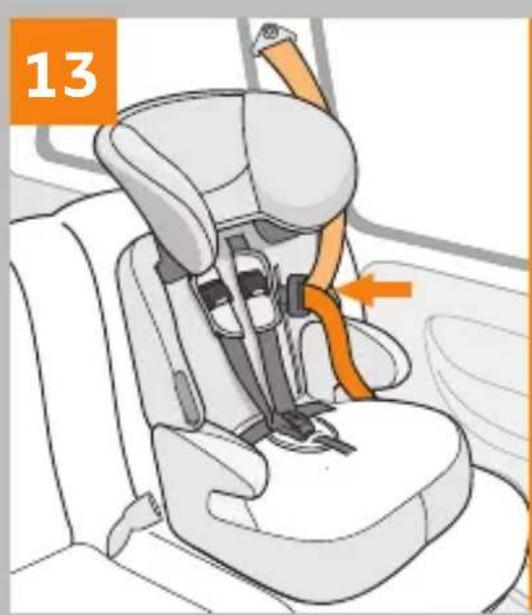

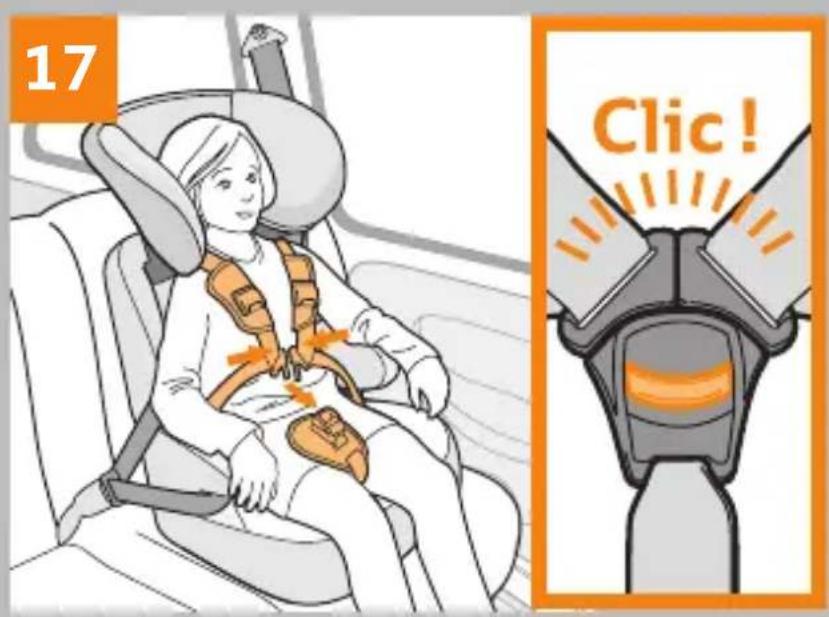

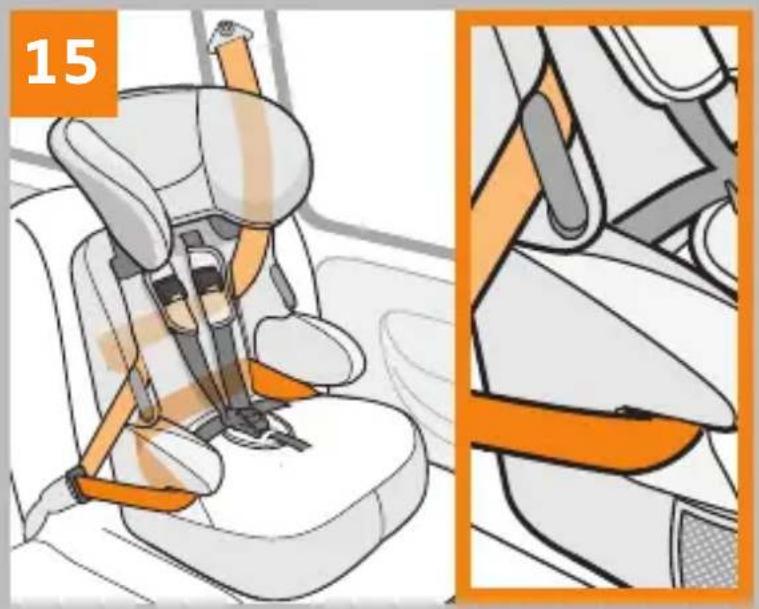

Posizione are il seggiolino contro il sedile posteriore dell'auto (12). Abbassare al minimo il poggiatesta. Tirare la cintura di sicurezza dell'auto in modo che sia ben tesa. Far passare le due parti della cintura attraverso le fessure del rivestimento e della scocca dello schienale (13) verificando che la parte addominale passi sotto il bracciolo del seggiolino e che la parte pettorale sia in posizione verticale tra lo schienale e il poggiatesta,enza passare Attraverso la guida della cintura. Far passare la cintura di sicurezza dell'auto attraverso le fessure opposete (14). Verificare che la parte addominale della cintura passi sotto il bracciolo e che la parte pettorale passi sopra il bracciolo del seggiolino. Allacciare la cintura di sicurezza dell'auto,verificando che non sia attorcigliata (15). Spingere saldamente il seggio - lino contro il sedile dell'auto e tendere al massimo la cintura, tirando la parte ad - dominale e la parte pettorale in direzione dell'avolgitore. Assicurarsi che l'estremita della cintura pettorale sia inserta nel passante guida rossa (16). Sganciare la fibbia delle Bretelle premendo il pulsante rosso posto al centro della fibbia. Collocare il bambino nel seggiolino. Avvicinare i ganci delle Bretelle e inserirli nella fibbia, fino a udire un "clic" (17). Tirare la cinghia di regolazione di una Bretella finché non è tesa correttamente contro il bambino (18). Ripetere l'operazione con la cinghia di regolazione della seconda Bretella.

ATTENZIONE: è indispensable che le Bretelle siano regolate in modo corretto per la massima protezione del bambino. Lo spazio tra le Bretelle e il bambino non deve essere superiore allo spessore di un dato.

Installazione sensa imbracatura

Gruppo 2-3, da 15 a 36 kg (da 3 a 12 anni circa)

Prima di installare il seggiolino nell'auto, verificare che le Bretelle del seggiolino siano state rimosse. Non rimuovere mai lo schienale del seggiolino. Senza schienale, il bambino non usfu rirebbe più di una protezione laterale.

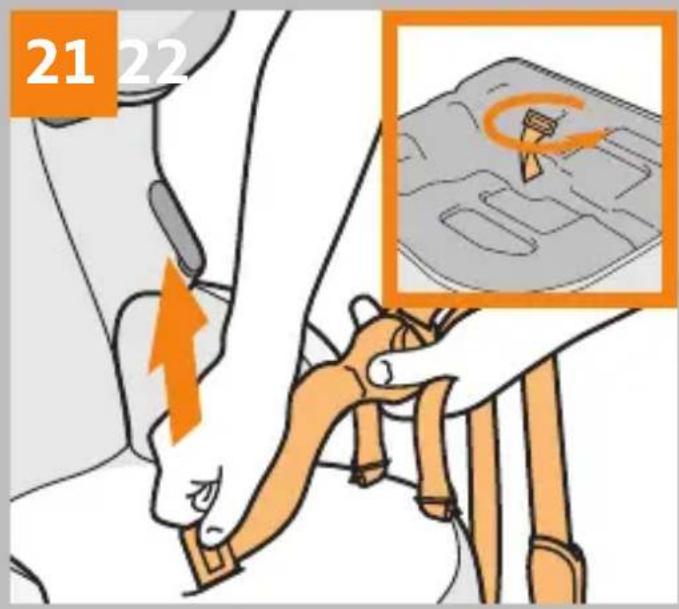

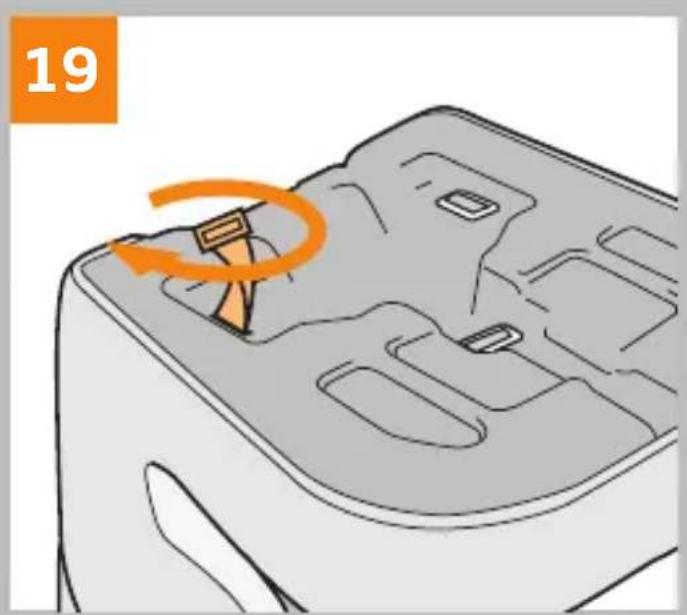

Per rimuovere le bretelle: avvincare i ganci delle bretelle e insertirli nella fibbia in modo da raggruppare i componenti delle bretelle e della cinghia inguinale. Ciò consentirà di conservare più facilitmente queste elementi per esigenze future. Ripete rile operationsi (6) e (7) per le estremità superiori di entrambé le bretelle. Rimuovere l'estremità inferiore di una bretella facendo ruotare il dispositivo di arresto metallicoippo tutto la seduta del seggiolino (19), quando far passare l'estremità della bretellaattraverso le fessure della seduta e del rivestimento (20).Ripetere l'operazione con l'altra bretella. Rimuovere la cinghia inguinale facendo ruotare il dispositivo di arresto metallico e facendolo passare Attraverso le fessure della seduta e del rivestamento (21).

Questo seggiolino per auto è dotato di un poggiatesta regolabile,concepto per accompagnare il bambino durante la crescita,in modo da fornire la massima pro- tezione laterale.

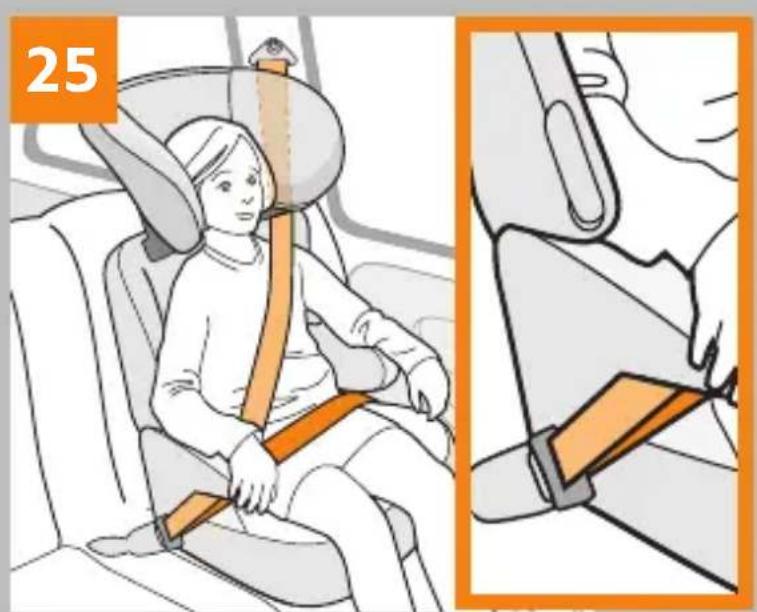

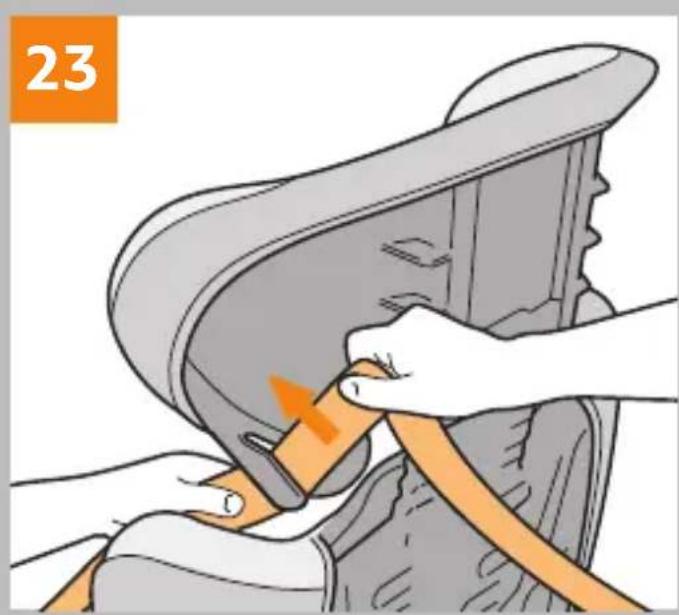

Alzare al massimo il poggiatesta regolabile. Posizionare il seggiolino contro il sedile posteriore dell'auto (22) e far passare la parte diagonale della cintura attraverso

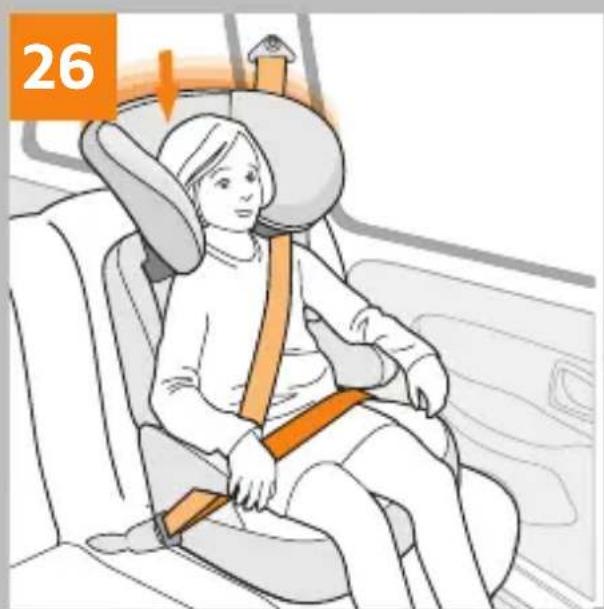

la guida del poggiatesta (23) (24). Collocare il bambino nel seggiolino verificando che la schiena sia ben a contatto con lo schienale del seggiolino. Tirare e allacciare la cintura di sicurezza dell'auto. Far passare la parte pettorale della cintura molto il bracciolo opposto alla guida della cintura utilizzata; la parte addominale della cintura di sicurezza dell'auto va fatta passare molto entrambi i braccioli (25). Abbassare il poggiatesta e regolarlo in base alla statura del bambino (26). Deve essere posizionato in modo da avvolgere bene la testa del bambino per la massima protezione laterale; la cintura pettorale deve essere posizionata sulla spalla e non deve venire aicontatto con il collo del bambino (27). Tendere la cintura di sicurezza dell'auto.

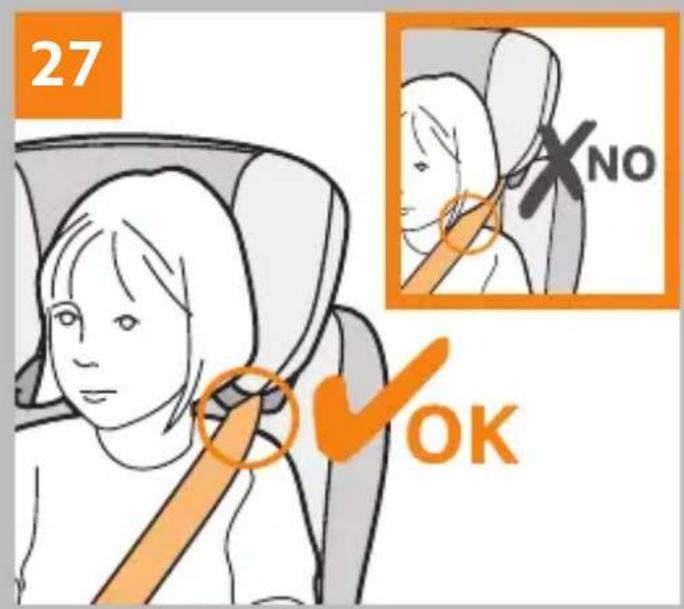

Verificare che la cintura sia tesa correttamente, che non sia attorcigliata e che non venga a fatto con il collo del bambino.

Per togliere il bambino dal seggiolino, slacciare la cintura di sicurezza dell'auto sul lato del seggiolino. La cintura restera sospesa all'apposita guida del poggiatesta. ATTENZIONE: fissare sempre il seggiolino con la cintura di sicurezza dell'auto, an che quando il bambino non si trova al suo interno. In caso di urti, un seggiolino non fissato può trasformarsi in un vero e proprio proiettile.

Configurazione originale del seggiolino

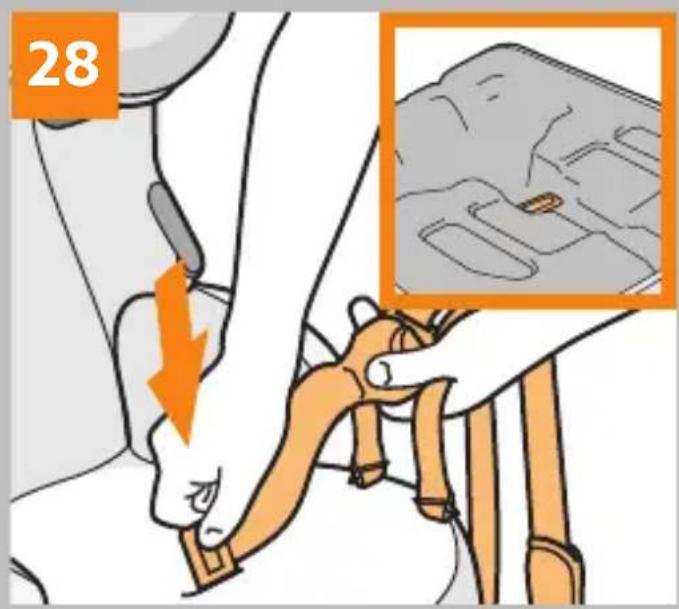

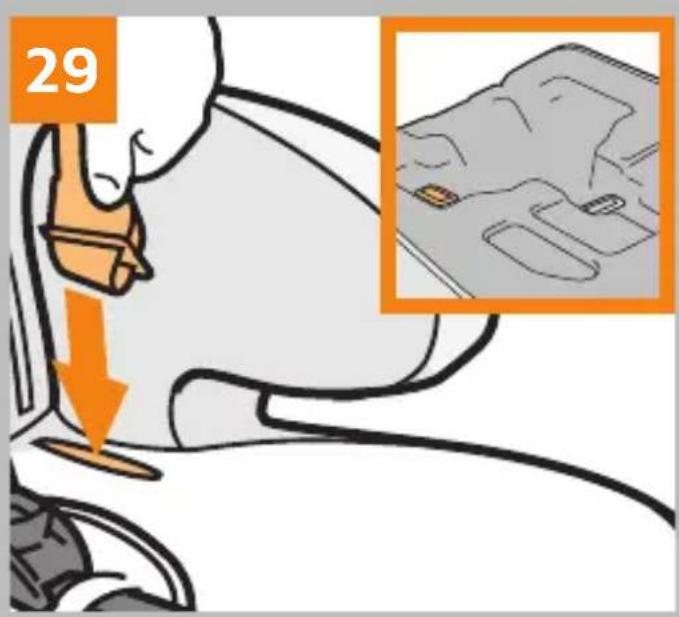

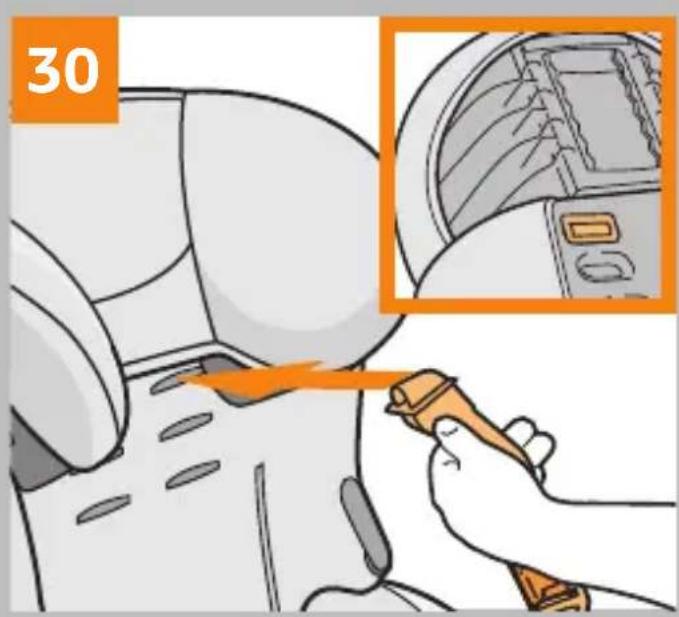

Per ripristinare la configurazione con Bretelle, atteneri alle istruzioni seguenti. Ricollocare la cinghia inguinale verificando che il dispositorio di arresto metallico si posizzionato correttamente sotto la seduta (28). Ricollocare l'estremità inferiore di una Bretella verificando che il dispositorio di arresto metallico si posizzionato correttamente sotto la seduta (29). Ripetere l'operazione con l'altra Bretella. Ricollocare l'estremità superiore di una Bretella. Verificare che il dispositorio di arresto metallico si posizzonato correttamente dietro lo schienale (30). Ripetere l'operazione con l'altra Bretella. Verificare che le estremità superiori e inferiori delle Bretelle non siano attorcigliate.

Porta-bicchiere (come opzione a seconda del modello)

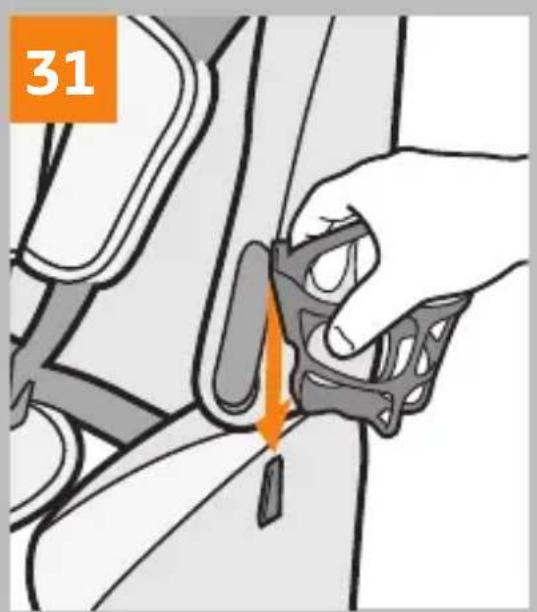

Montare il porta-bicchiere del seggiolino facendolo passare nelle guide situate su ciascun lato della seduta (31). ATTENZIONE: non collocare oggetti pesanti nel porta-bicchiere in quanto potrebbero essere pericolosi in caso di urto.

Sistemazione delle istruzioni

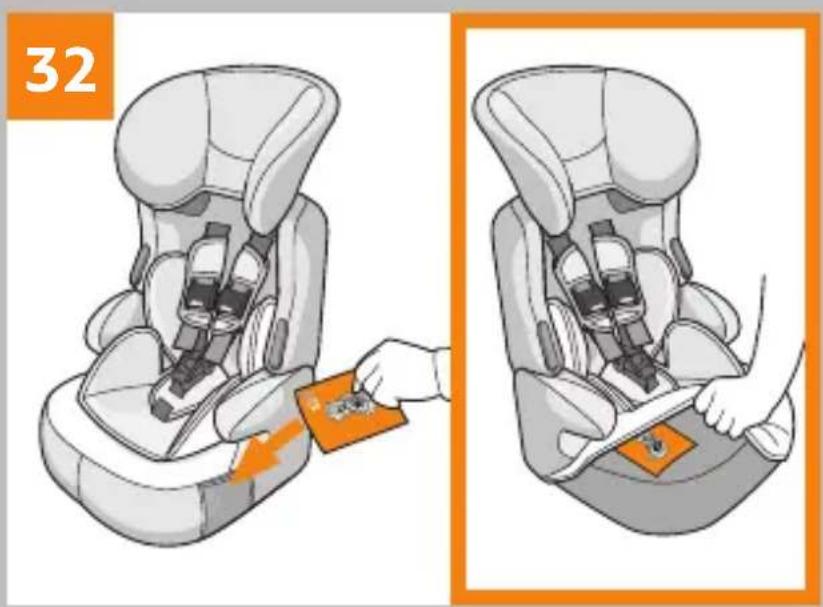

Conservare queste istruzioni sistemandole, a seconda del modello, nell'apposita tasca oppure fra la scocca e la fodera della seduta (32).

Consigli per la manutenzione

Tutte le parti in tessuto sono sfoderabili. In caso di macchie leggere, pulire con una spugna inumidita con acqua saponata oppure lavare a mano a 30^ in acqua sapo - nata. Non utilizzato candeggina, non stirare, non lavare in lavatrice, non asciugare in asciugabiancheria.

AVVERTENZA

• Questo seggiolino per auto è un dispositivo di ritenuta «universale» per bambini. Omologato in ottemperanza al regolamento N°44/04, è adatto per l'utilizzo all'interno dei veicoli ed è compatibile con la maggior parte (salvo eccezioni) dei sedili delle auto.

Si garantisce un compatibilità totale se il costruttore dei veicoli dichiara che i veicoli sono adatti ad accogliere dispositivi di ritenuta «universali».

• Questo dispositivo di ritenuta è classificato come «universale», in conformità ai criteri di omologazione più rigidi, rispetto ai modelli precedenti che non corrispon -dono più alle nuove disposizioni.

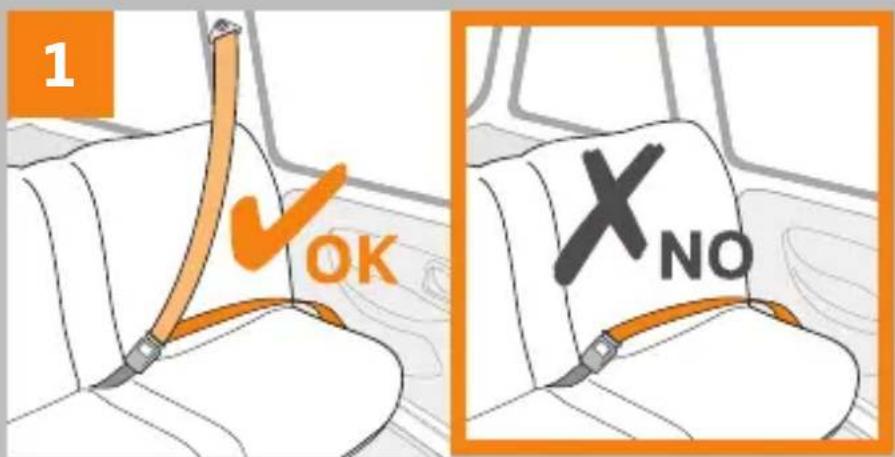

• Può essere montato esclusivamente su veicoli muniti di cinture di sicurezza con 3 puntI di anticoraggio, fissi o con avvolgitori, omologati secondo quando stabilito alla norma UN/ECE N° 16 o altre norma equivalente.

In caso di dubbio, contattare il produttore del dispositivo di ritenuta o il riven - ditore più vicino.
