1 Istruzioni per la sicurezza

1.1 Generalmente

Le instruzioni per l'uso è parte integrante del prodotto e contiene importanti informazioni per un uso corretto.

Leggere attendamente e completeness le istruzioni prima dell'uso.

Le istruzioni per l'uso essere disponibile per le incertezze e trasferimento del prodotto.

Conservare Anything iistruzioni per l'uso.

L'installazione, montaggio, manutenzione e riparazione devono essere eseguite esclusivamente da elettriciisti specializzati addestrati.

Pericolo di scossa elettrica

Togliere tensione prima di qualsiasi intervento sul prodotto, nere i fusibili di sicurezza e per evitare reinserimenti.

Assicurare e verificare l'assenza di tensione prima di qualiasi'intervento sul prodotto.

Superfici calde

Non tocattare veto riflettore subito bajo o quando I'uso.

Evitare la vicinanza di superfici infiammabili.

Accumulo di calore

Non coprire il prodotto.
non usare in ambienti chiusi.

Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così come fornì a oonde, vibrazioni e pressione meccanica.

Rilevatori di movimento non sono adatti come componente di sistemi di allarme, ai sensi dell, Associazione della Proprietà assicuratori (VdS). è possibile attivare falsi allarmi se il luogo di installatione è stato scelto sfavorevole.

Utilizzare solo EN 60998-2-1 e EN 60998-2-2 testato terminali.
Seguire lenormedi installatione ed costruzione locali.
In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore.
Lasciate eseguire lo smontaggio, la manutenzione e le riparazioni solo da personale qualificato.
Utilizzato il prodotto, le parti del prodotto e gli accessori solo in perfette condizioni.
Scegliere hardware di montaggio in base alle condizioni del substrato e il peso del prodotto.
Controllare regolarmente la tenuta del prodotto/vite.
Non stringere le viti troppo stretto.

Le discussionsi possono essere danneggiati.

1.2 Livelli di allarme

Avvisi relativi a pericoli che possono tradursi in lesioni gravi o morte in caso di inosservanza.

Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.

Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

2 Descrizione e Funzione

2.1 Prodotto

Questo prodotto è un proiettre LED, alcuni modelli sono inoltre dotati di un rilevatore di movimento integrato a infrarossi. Gli oggetti vengono rilevati all'interno dell'area del sensore. Con i cambiamenti in movimento della luce di inondazione del LED collegato viene attivato.

Il prodotto non è dimmerabile.

2.2 Parti di prodotto

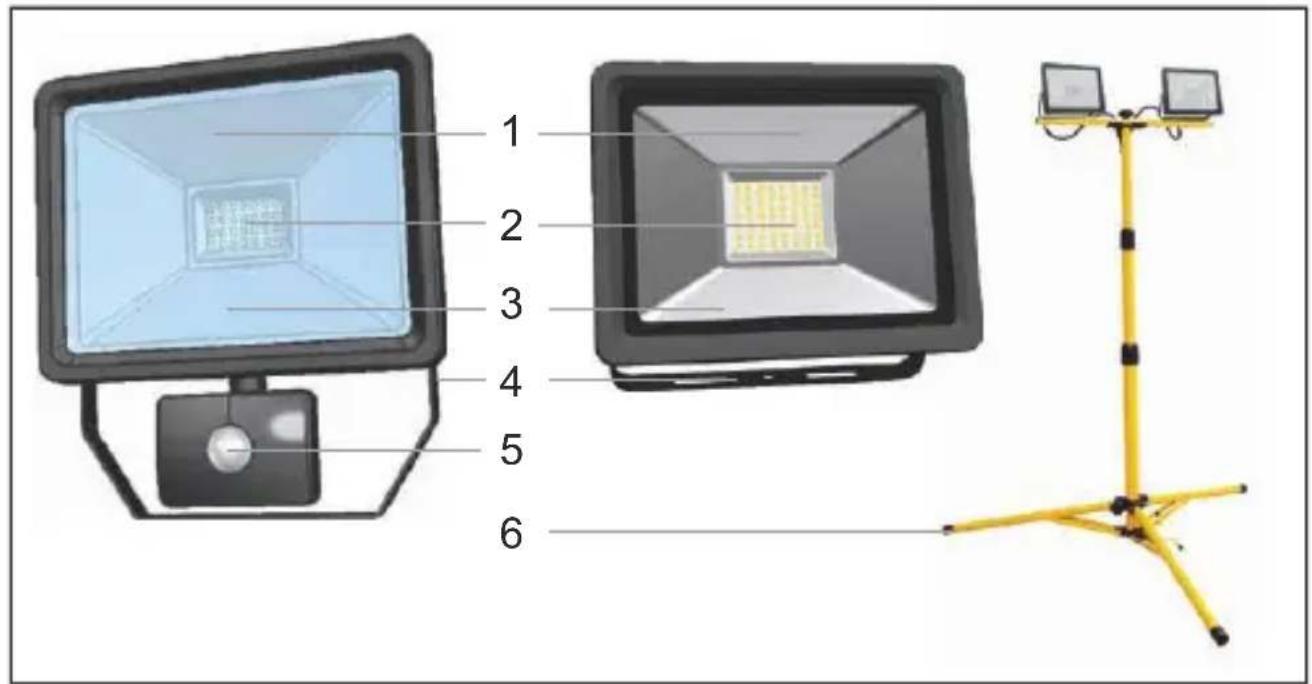

Fig.22: Parti di prodotto

1 Riflettore

2 LED

3 Vetro

4 Staffa

5 IR-sensore

6 Stand / treppiede

2.3 Scopo della segna

Luce di inondazione LED con oswana rilevatore di movimento, istruzioni per l'uso

2.4 Specifiche generali

Tensione di ingressso 220-2	40 V~ 50 Hz
Condizioni di esercizio -25 ~	-40 °C, ≤93 % RH
Fattore di potenza >0.8
Cicli di commutazione >15000

Tab.13: Specifiche generali

Vita del LED (h) 30000
CRI >65
Temperatura di colore (K) 6500
Classe di protezione 1 (solo modelli con tappo di sicurezza)

2.5 Dati tecnici specifici

Articolo	59001 / 59085	59002 / 59086	59003 / 59087	59004 59005 59006
Potenza (W)	10	20	30	20	20	30
Dimensioni (mm)	110 x 108 x 62.2	145.4 x 120.2 x 64.7	195 x 172 x 76.7	332 x 145 x 57	325 x 230 x 205	390 x 260 x 250
Peso (g)	330	520	870	820	1190	1770
Flusso luminoso (lm ± 10)	830	1650	2500	1650	1650	2500
Protezione	IP65
Collegamento	Terminale			Spina di sicurezza
Colore

Tab.14: Dati tecnici specifici

Articolo	58998 / 59082	58999 / 59083	59000 / 59084	59007 5	9008 59009
Potenza (W)	10	20	30	20	30	40
Dimensioni (mm)	158 x 110 x 84	184 x 145 x 84	222 x 195 x 92	670-1260 x 630 x 540	940-1850 x 950 x 830	740-1560 x 781 x 680
Peso (g)	380	580	980	1870	2540	3500
Flusso luminoso (lm ± 10)	830	1650	2500	1650	2500	3300
Protezione	IP44			IP65
Angolo di rilevamento (°)	100			-
Range (m)	10
Switch-off	10±5 s ~ 10±2 min.
Collegamento	Terminale			Spina di sicurezza
Altezza di installment (m)	1.8-2.5			-
Colore

3 Scopo d'utilizzo

Descritto un uso diverso da quello nellesezioni „Descrizione e funzionamento“ e nelle „Istruzioni di sicurezza“, non è consentito.

IP44 Questo prodotto è protetto contro spruzzi e il contatto con corpi estranei ≥ 01 mm.

IP65 Questo prodotto è a prova di polvere e dal contatto contro l'acqua del getto.

4 Preparazione

• Confrontare le specifiche di tutti i dispositivi utilizzati per garantire la compatibilità.
  Controllare fornitura sua completa e garantire l'integrità.

5 Montaggio

Pericolo di caduta / Pericolo di schiaccimento

• Posizione e utilizzato gli strumenti in modo sicuro.
  Non tenere membra tra ie parti di taglio.
• Posare il cavo in modo sicuro.

5.1 Proiettori per fissaggio a terra (Art. 59004)

1. Mettere gli elementi insieme.
2. Inserire la lampada da giardino dritto e con attenzione nel terreno. Prestare attenzione alla posa dei cavi di sicurezza.

5.2 Proiettori per montaggio a parete

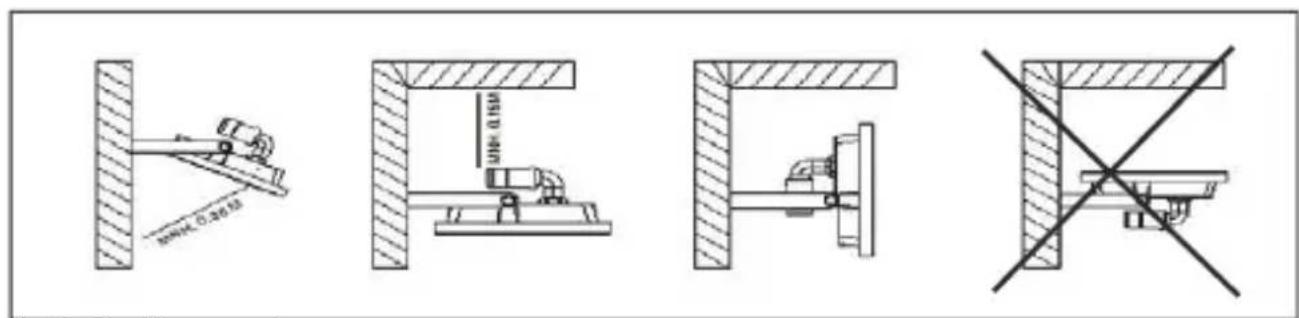

Fig.23:Sito di montaggio

1. Selezionare I'installazione in base ai seguenti criteri:

La superficie deve essere stabile.
Non inserire oggetti infiammabili nelle vicinanze.

Il prodotto deve essere assolutamente diritto attaccato.

Solo i modelli con sensore di movimento:

Le aperture di ventilazione non devono essere vicini.
- Impianti, illuminazione stradale, superfici riflettenti o oggetti arbitrariamente in movimento non devono trovarsi nel Campo di rilevamento è.

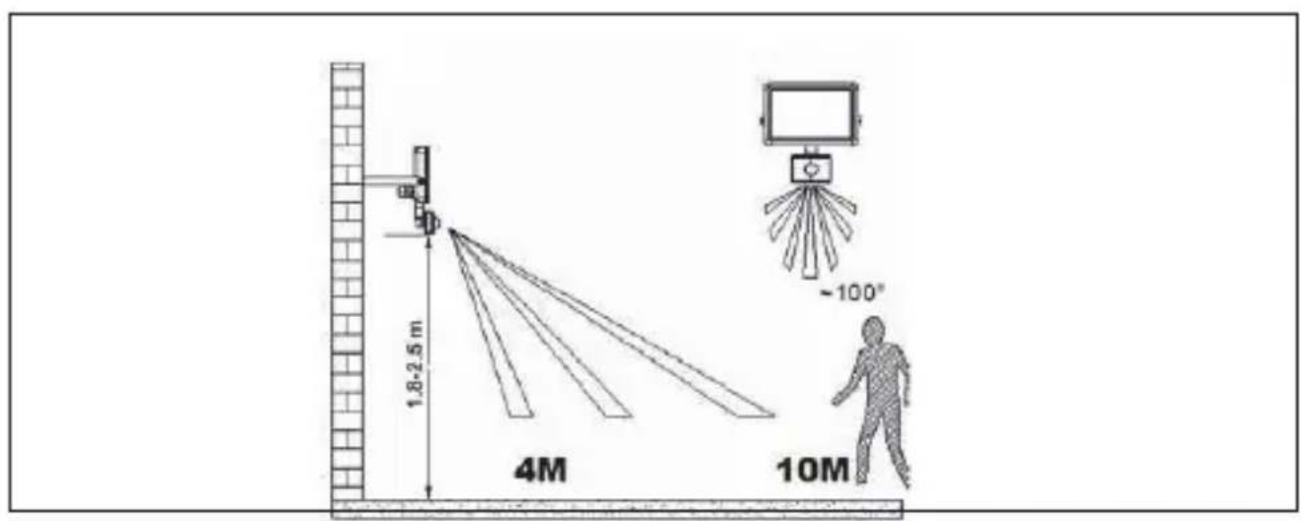

Fig.24: Proietto montaggio a parete - raggiungere

1. Selezionare raccordi di montaggio adatto in base alla superficie selezionata e il peso del prodotto.

Materiale di montaggio non è incluso.

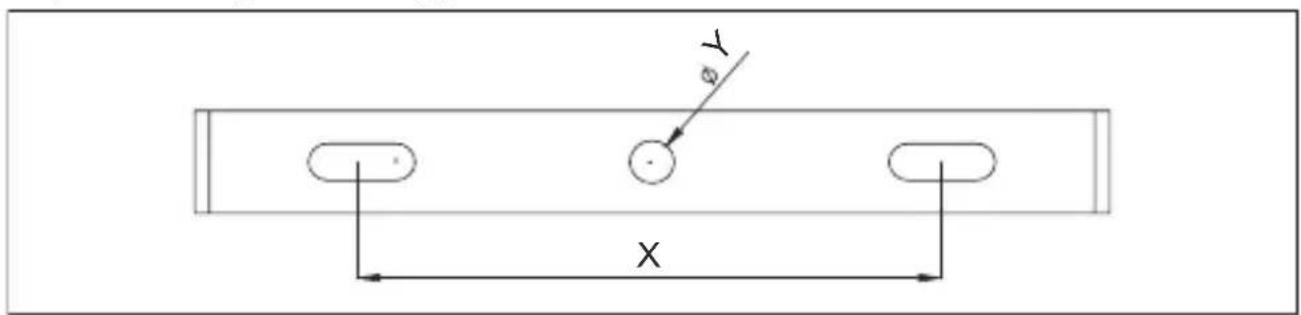

3. Selezionare la distanza foro X e la guarnizione Y mediante staffa e una penna adequato fissaggio.

Fig.25: Montaggio
Tab.15: Drill distanza tra i fori X e gommino Y

Codice articolo XY
59085, 59001, 59082, 58998	55 mm	Ø5,5 mm
58999, 59083		Ø6,5 mm59002,4
59003, 59087, 59000, 59084 90 mm

1. Praticare i fori di montaggio con un attrezzo adatto.
2. Fissare i proiettori (con movimento).

5.3 Proiettori con supporto

I proiettori sono in gran parte pre-assemblati.

Montare gli elementi come illustrato.
Impostare i riflettori su un ancora, antiscivolo e superfici non inflammabili.

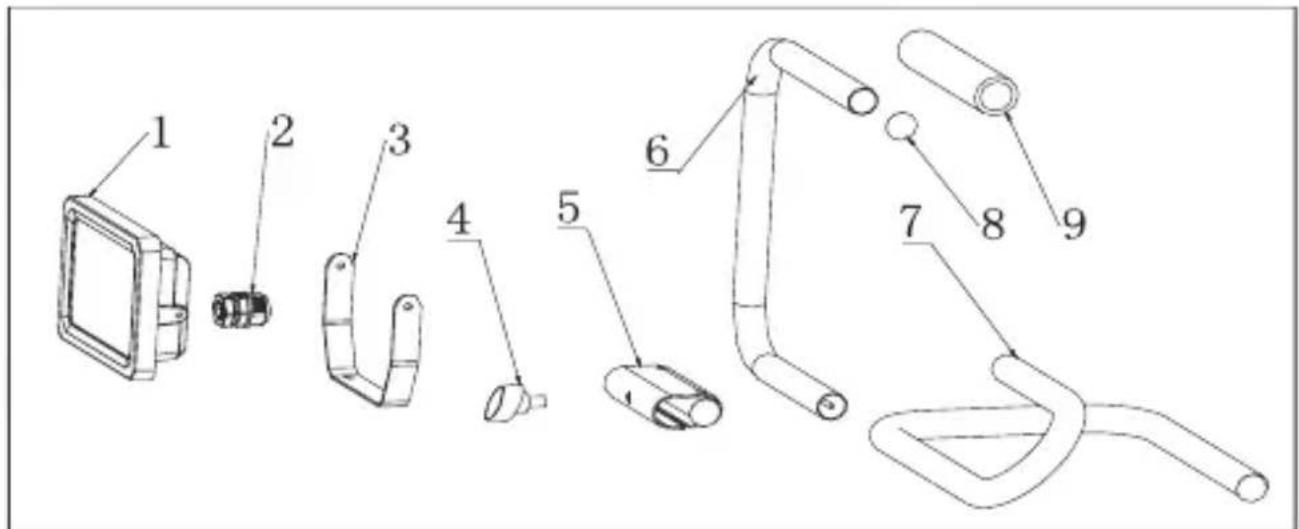

Fig.26:Fig.5:Proiettori con supporto - montaggio

5.4 Proiettori con treppiede

1. Installare le basi come illustrato.
2. Fissare la staffa (3) tramite la vite (4) sul supporto.
3. Fissare il proiettre (1) mediante viti (2) sulla staffa (3).
4. Impostare i riflettori su un ancora, antiscivolo e superfici non infiammabili.

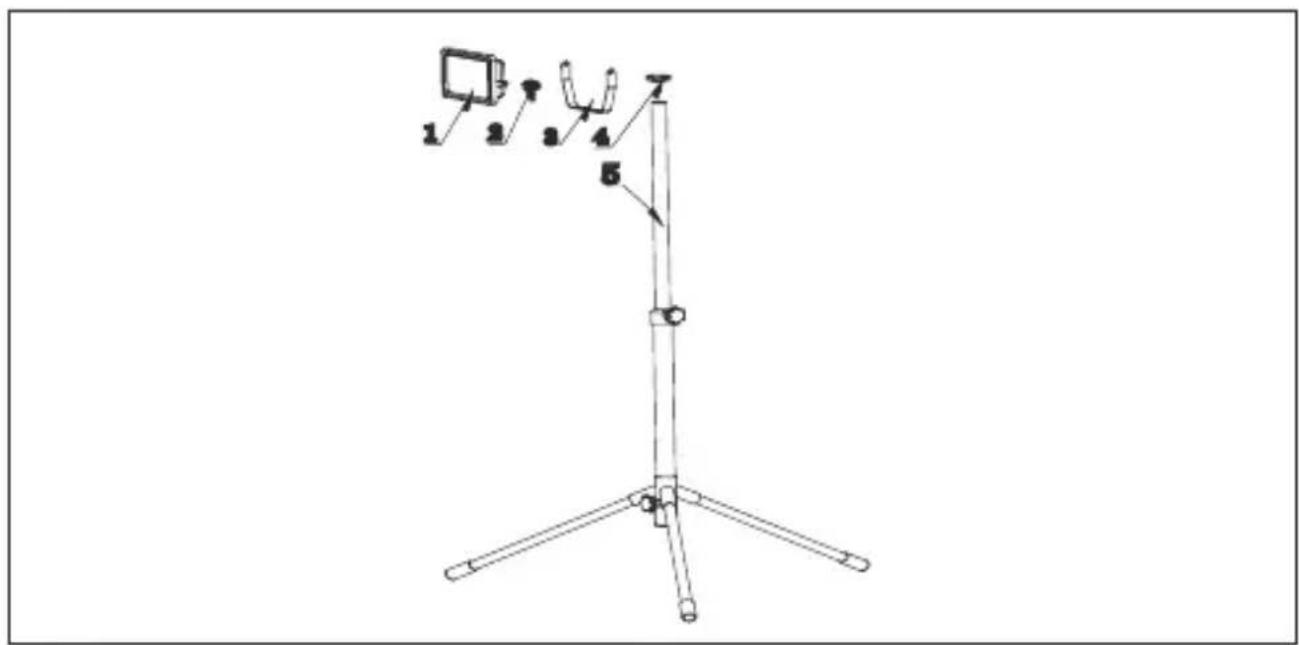

Fig.27: Proiettori con treppiede - montaggio

6 Installazione

6.1 Modelli con spina di sicurezza

Modelli con spina antiurto montate non devono essere installati.
- Collegare ad una presa di corrente libera e disponibile accessibil Protezione IP44 è data solo quando si utilizzato le prese IPX4.

6.2 Modelli per installazione fissa

Pericolo di scossa elettrica

• Lasciate estremità dei cavi assemblare SOLO da un elettricista esperto.

• Togliere tensione prima di qualsiasi intervento sul prodotto, spegnere i fusibili di sicurezza e per evitare reinsterimenti.

• Assicurare e verificare l'assenza di tensione prima di qualsiasi intervento sul prodotto.

Modelli sulla spina di sicurezza montate devono essere installati saldamente alla rete elettrica.

Il cavo di alimentazione utilizzato deve ave sezione minima di 1,0mm^2 . Trefoli devono essere dotati di puntali. I seguenti collegamenti vengono effettuali alla morsettiera del prodotto:

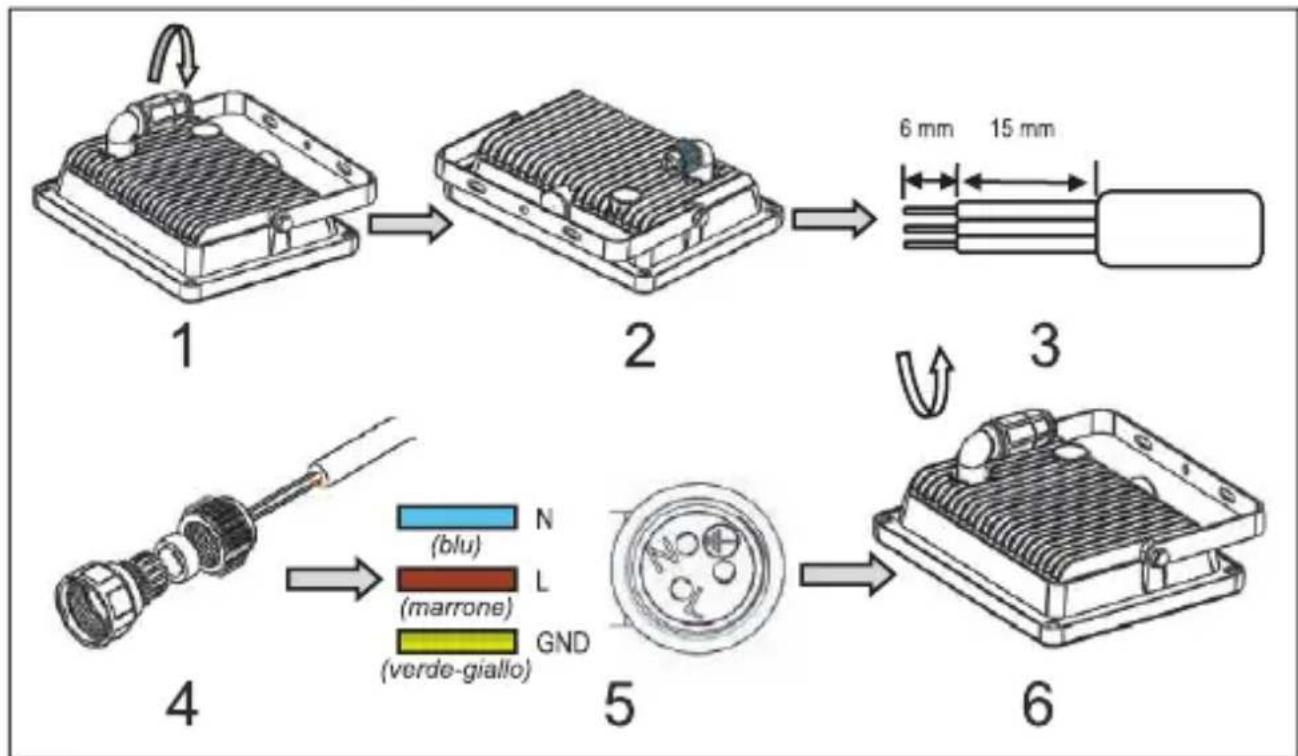

Fig.28: Installazione fissa

1. Spegnere il fusibile.
2. Aprire ruotando in senso antiorario finché il blocco connettore come lostrato in figura 7 - 2, il manicotto di collegamento.
3. Striscia il cavo come mostrato in figura 7-3.
4. Scorrevole in Figura 7 - 4. Parti del manicotto d'innesto sui cavi.
5. Avvitare il cavo di alimentazione come illustrato nella Figura 7 - 5 cacciavite permanente.
6. Chiudere il filo connessione ruotando in senso orario, come molto in Figura 7 - 6.

7 Modifica impostazioni

Solo proiettori con il movimento:

Tab.16: Modifica impostazioni

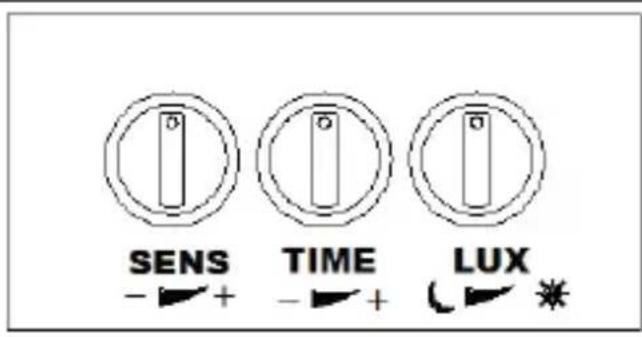

SENS: SENS regola la gamma del sensore PIR. Questo è un minimo di 4 m, un massimo di 10 m.

TEMPO: Se il ritardo di tempo tra il chip min. 10 ± 5 s 10 ± 2 minuti, e a.

LUX: LUX fornisce la sensibilità della fotocellula rileva la luce ambientale e morire tra il giorno e la notte e muore solo dinotation.

8 Manutenzione, cura, conservazione e trasporto

Il prodotto è esente da manutenzione.

NOTIFCA

Danni alla proprietà

Utilizzare un panno asciutto e morbido solo per la pulizia.
Nonutilizzare detergentie prodotti chimici.
- Conservare fresco e asciutto.
- Conservare il prodotto fuori alla portata dei bambini e in un ambiente asciutto e protetto alla polvere quando non in uso.
- Conservare eutilizzare l'imballaggio originale per il trasporto.

9 Avviso di responsabilità

Ci riserviamo il diritto di farlo d'errorsi di stampa e modifiche al prodotto, imballaggio o documentazione del prodotto. Si prega di consultare i nostri termini di garanzia. Questi sono ora disponibili nella loro forma attuale sotto le date informazioni di contatto.

10 Note per lo smaltimento

In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elettroniche non devono essere smaltite insieme ai rifiuti urbani. I com ponenti devono essere riciclati o smaltiti sepa rerotamente. Diversamente le sostanze contaminanti e pericolose sono inquinare l'ambiente.

Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine della loro durata utile. Devonoanche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l'attenzione su quosti termini. Con quello tipo di raccolta differenziate e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell'ambiente.

WEEE No: 82898622

11 UE Dichiarazione di conformità
