MANUALE UTENTE KGE39AW40 BOSCH

Avvertenze di sicurezza e potenziale pericolo 26

Avvertenze per lo smaltimento 28

Dotazione 29

Osservare la temperatura ambiente e la ventilazione del locale 29

Collegare l'apparecchio 30

Conoscere l'apparecchio 30

Accendere l'apparecchio 31

Regolare la temperature 32

Modo Vacanza 32

Funzione di allarme 32

Capacità utile totale 33

Il frigorifero 33

Super-raffreddamento 34

Congelatore 34

Max. capacità di congelamento 35

Congelare e conservare 35

Congelamento di alimenti freschi .... 36

Super-congelamento 37

Decongelare surgelati 37

Dotazione 37

Adesivo OK 39

Specnere e mettere fuori增值服务 l'apparecchio 39

Scongelamento 39

Pulizia dell'apparecchio 40

Odori 41

Illuminazione (LED) 42

Risparmiare energia 42

Rumori di funzionamento 42

Elimare piccoli guasti 43

Autotest dell'apparecchio 45

Servizio Assistenza Clienti 45

es Índice

Compartmento frigorifico 54

Superfrio 55

Avvertenze di sicurezza e potenziale pericolo

Prima di mettere in funzione l'apparecchio

Leggere attendamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio.

Il produttore non è responsable se voitrascurate leindicazioni ed avventenze del libretto d'istruzioni per l'uso.

Conservare tutte la documentazione per l'uso futuro oppure per eventuali successivi proprietari.

Elementi tecnici di sicurezza

Quest'apparecchio contiene una piccola quantità di gas refrigerante (R600a), un gas Eco-Compatibleile, ma infiammabile. Prevenire danneggiamenti ai raccordi del circuito refrigerante durante il trasporto o l'installazione dell'apparecchio. Il gas fuoriuscendo per effetto della pressione, cui provocare irritazioniagli occhi.

In caso di danni:

tenere lontano dall'apparecchio fiamme o fonti di accensione,
ventilare l'ambiente per alcuni minuti,
specnere l'apparecchio ed estrarrela spina di alimentazione elettrica,
informare il Servizio Assistenza Clienti autorizzato.

La quantità di gas refrigerante containuta nel vostro apparecchio, circa 8 gr. è individata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire esta operazione.

Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericololo per l'utente e danni all'apparecchio.

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad esquirezza operazione.

È consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.

Il prolongamento del cavo elettrico di alimentazione deve essere eseguito dal servizio assistenza clienti autorizzato.

Nell'uso

Non usare mai apparecchi elettrici nell'interno di quello apparecchio (per es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione!
Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore. Il vapore più raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica!

Non utilizzato oggetti appuntiti o affiliati per rimuovere gli strati di brina o ghiaccio. Così facendo si possono danneggiare i raccordi del circuito refrigerante. Il gas fuoriuscendo quello effetto della pressione, cui provocare infiammazioneagli occhi.
Non conservare nell'apparecchio prodotti contenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze esplosive. Pericolo di esplosione!
Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come pedana d'appoggio oppure come sostegno.
Per lo sbrinamento e la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elelttrico, ma impugnare correttamente la spina.
- Conservare alcohol ad alta gradazione solo ermeticamente chiuso ed in posizione verticale.
Evitare che oli o grassi imbrattino parti plastiche o le guanizioni delle porte. Altrimenti le parti di materiale plastico e la guarnizione della porta divertano porose.
Non ostruire le aperture di passaggio dell'aria di aereazione dell'apparercchio.

L'uso di quello apparecchio è consentito a persona (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o insufficienti conoscenze solo se sorvegliate da una persona responsabile della loro sicurezza o se da这一点a adeguatamente istruite nell'uso dell'apparecchio.
Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenti anidride carbonica). Bottlie e lattine possono rompersi!
Non mettere in bocca alimenti
congelati appena presi dal
congelatore.
Pericolo di usioni!
Evitare il contatto prolongato delle mani con alimenti congelati, ghiaccio o i raccordi dell'evaporatore ecc.. Pericolo di uszioni!

Bambini in casa

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo!
L'apparecchio non è un giocattolo per bambini!
Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

it

Norme generali

L'apparecchio è idoneo

per raffreddare e congelare alimenti,
per preparare ghiaccio.

Questo apparecchio è destinato all'uso domestico privato nelle famiglie ed all'ambiente domestico.

L'apparecchio è schermato contro i radiodisturbi secondo la direttiva UE 2004/108/EC.

La tenuta ermetica del circuito del freddo è stata controllata.

Questo prodotto è conforme alle pertinenti norme di sicurezza per gli appearecchi elettrici (EN 60335-2-24).

Avverenze per lo smaltimento

Smaltimento imballaggio

L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme.

Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

Rottamazione in apparecchio dismesso

Gli apparecchi dismessi dispongono più di un valore residuo! Un corretto smaltimento nel rispetto dell'ecologia, permette di recuperare materie prime pregiate.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (Waste Electrical and Electronic Equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il risciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avviso

In caso di appearecchi fuori uso

1. Estrarre la spina di alimentazione.
2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina.
3. Non estrarre i ripiani e i contentitori,\ eso rende più dificile ai bambini\ di entrare nel vano frigo\ dell'apparecchio!
4. Vietare ai bambini di giocare con un appearecchio dismesso. Pericolo di asfissia!

I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell'apparecchio alla piattaforma di riciclaggio.

Dotazione

Dopo il disimballo controllare l'apparecchio per accertare eventuali danni di trasporto.

In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l'apparecchio è stato acquistato.

La dotazione comprende i seguenti componenti:

Apparecchio
Busta con il materiale utile al montaggio
■ Accessori (a secondo del modello)
Istruzioni per l'uso
Istruzioni per il montaggio
Libretto del servizio assistenza clienti autorizzato
Allegato di garanzia convenzionale
- Informazioni sul consumo energetico e sui possibili rumori

Osservare la temperature ambiente e la ventilazione del locale

Temperatura ambiente

L'apparecchio è progettato per una specifica classe climatica. In funzione di但这a, l'apparecchio può essere usato alle seguenti temperature ambientali.

La classe climatica èindicata nella targhetta porta-dati. Figura 18

L'apparecchio è perfettamente efficente nei limiti di temperatura ambiente della classe climaticaindicata. Se un apparecchio della classe climatica SN vieneMESSO in funzione a temperature ambiente inferiori,possono essere esclusi danni all'apparecchio fino ad una temperatura di +5^

Ventilazione

Figura 3

L'aria sulla parete posteriore dell'apparecchio si riscalda. L'aria riscaldata deve poter defuire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumento il consumo di energia elettrica. Percioso: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria!

Collegare l'apparecchio

Dopo ave posizionato l'apparecchio, attendere circa 1 ore prima di metterlo in funzione, quello assicura che l'olio lubricificante si raccolga nella parte bassa del motore e non penetr nel circuito di raffreddamento.

Pulire l'interno dell'apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell'apparecchio»).

Allacciamento elettrico

La presa elettrica delve essere vicino all'apparecchio ed accessibile anche ad installatione avvenuta dell'apparecchio.

L'apparecchio è conforme alla classe d'isolamento I. Collegare l'apparecchio a tensione alternata di 220-240 V/50 Hzutilizzando una presa elettrica dotata di connettore di messa a terra. La presa devese sere protetta con dispositivo elettrico di sicurezza da 10-16 A.

Per appearecchi, che vengono impiegati in paesi non europei, controllare se la tensione individata corrisponda ai valori della locale rete elettrica. Questi dati sono riportati nella targhetto portadati. Figura 18

! Avviso

I nostri appearecchi possono essere collegati ad un inverter sinusoidale di rete.

Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l'apparecchio

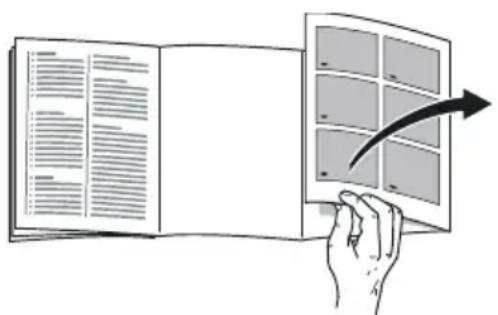

Svolgere l'ultima pagina con le figure.
Questo libretto d'istruzioni per l'uso
e valido per vari modelli,
pertanto le dotazioni possono variare.
Nelle illustrazioni sono possibili
differenze.

Figura 1

1-9 Elementi di lavoro
10 Illuminazione (LED)
11 Ripiano di vetro nel frigorifero
12 Contenitore chiller
13 Cassetto per verdure
14 Scomparto per burro e formaggio
15 Balconcino della porta «EasyLift»
16 Ripiano per bottiglie grandi

17 Cassetto surgelati (piccolo)
18 Ripiano di vetro nel congelatore
19 Cassetto surgelati (grande)
20 Scarico acqua di sbrinamento
21 Piedini regolabili

A Frigorifero

B C o n g e

Elementi di lavoro

Figura 2

Serve per accendere e spagnere l'intero apparecchio.

2 Pulsante «Super» (congelatore)

Dispositivo per attivare o disattivare il supercongelamento.

3 Pulsanti di regolazione temperatura del congelatore

Con quosti pulsanti si regola la temperatura del congelatore.

4 Indicatore temperatura del congelatore

I numero correpondono alle temperature del congelatore regolate in ^ C

5 Pulsante di allarme

Serve per disattivare il segnale acustico di allarme (vedi capitolo «Funzione di allarme»).

6 Pulsante Holiday

Serve per attivare e disattivare la modalità vacanza (vedi il capitolo Modo vacanza).

7 Pulsanti di regolazione temperatura del frigorifero

Con questi pulsanti si regola la temperatura del frigorifero.

8 Indicatore temperatura frigorifero

I numero correpondono alle temperature del frigorifero regolate in ^ C

9 Pulsante «super» Frigorifero

Dispositivo per attivare o disattivare il superraffrendamento.

Accendere l'apparecchio

Figura 2

1. Accendere l'apparecchio con il pulsante Acceso/Spento 1. Viene emesso un segnale acustico, il display della temperatura 4 lampeggia ed il pulsante di allarme 5 si accende.
2. Il segnale acustico viene disattivato, premendo il pulsante di allarme 5. L'apparecchio inizia a raffreddare. Quando la porta è aperta l'illuminazione è accesa.

All'origine sono consigliate le seguenti temperature:

■ Frigorifero: +4^ C
Congelatore: -18 °C

it

Istruzioni per il funzionamento

• Dopo l'accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte. Prima di quello tempo non introdurre alimenti nell'apparecchio.
  Il lato anteriore dell'apparecchio è in parte leggermente riscaldato, quello impedisce la formazione di condensa nella zona della guarnizione della porta.
  Se la porta del congelatore resiste ad una nuova aperture subito dopo averla chiusa, attendere un attimo finché la depressione interna formatasi non si è compensata.

Regolare la temperatura

Figura 2

Frigorifero

La temperatura può essere regolata da +2^ a +8^ .

Premere ripeturamente il pulsante di regolazione temperatura 7 finché non èViene raggiunta la temperatura del frigorifero desiderata.

L'ultimo valore regolato viene memorizzato. La temperature regolata è visualizzata nel display della temperatura 8.

Congelatore

La temperatura può essere regolata da - 16^ a -24^

Premere ripeturamente il pulsante di regolazione temperatura 3 finché non è regolata la temperatura del congelatore desiderata.

L'ultimo valore regolato viene memorizzato. La temperatura regolata viene visualizzata nel display 4.

Modo Vacanza

In caso di assenza prolongata si può commutare l'apparecchio nel modo Vacanza, per il risparmio energetico.

La temperatura del frigoriferoiene commutata automaticamente a +14^

In quello periodo non immettere alimenti nel frigorifero.

Accendere e spegnere

Figura 2

Premere il pulsante Holiday 6.

Quando la modalità vacanza è attivata, il pulsante si accende ed il display temperatura del frigorifero 8 non indica più la temperatura.

Funzione di allarme

Un segnale acustico di allarme cui assere emesso nei casi seguenti.

Allarme porta

L'allarme porta si attiva se la porta del frigorifero è aperta per altri un minuto. Chiudendo la porta il segnale acustico si disattiva.

Allarme temperatura

L'allarme temperatura si attiva se la temperatura nel vano del congelatore è troppo alla e gli alimenti congelati sono a rischio.

Premendo il pulsante di allarme 5, il display della temperatura 4 indica per cinque secondi la temperatura più alta raggiunta nel congelatore.

Questo valore viene poi cancellato. Il display della temperatura del congelatore 4 indica, alla intermittenza, la temperatura impostata per il congelatore.

Iniziando da quello momento la massima temperatura viene di nuovo rilevata e memorizzata.

Attivazione del segnale acustico di allarmerawnacelo. pericolo pergli alimenti congelati:

alla prima messa in funzione dell'apparecchio,
all'introduzione di grande quantità di alimenti freschi,
- quando si tiene la porta del congelatore aperta troppo a lungo.

Avverenza

Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Non utilizzato più interamente la durata max. di conservazione.

Disattivare l'llarme

Figura 2

Premere il tasto di allarme 5 per disattivare il segnale acustico.

Capacità utile totale

I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura 18

Sfruttare interamente il volume utile

Per sistemare la quantità massima di surgelati, tutte le parti dell'attrezzatura interna possono essere rimosse. Gli alimenti possono essere accatastati direttamente sui ripiani e sul fondo del congelatore.

Rimozione degli accessori

Estrarre i cassetti surgelati fino all'arresto, solleverli avanti ed estrarli.

Figura 5

II frigorifero

Il frigorifero è il vano di conservazione ideale per alimenti pronti, prodotti da forno, conserve, latte condensato, formaggi, frutta fresca, verdura e frutti tropicali.

Tenere presente nella系統azione

Sistemare gli alimenti ben confezionati oppure coperti. Aroma, colore e freschezza sono salvaguardati. Inoltre si evitano passaggi di aromi o alterazioni del colore di contentitori plastici.

it

Avverenza

Evitare che gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell'aria viene impedita.

Durante il funzionamento attivo, le confezioni degli alimenti possono attaccarsi alla parete di fondo.

Considerare le zone più fredde nel frigorifero

La circolazione dell'aria nel frigorifero, genera delle zone con temperature differenti:

La zona più fredda

e nell'interno del frigorifero lungo la parete posteriori e nel contentatore chiller. Figura 4

Avvertenza

Conservare nelle zone più frede gli alimenti delicati (per es. pesce, insaccati di carne, carne).

Zona più calda

è nella parte più alta della porta.

Avverenza

Conservare nella zona meno freddaper es.formaggio e burro.

Il formaggio conservaosi il suo aroma e il burro si mantiene spalmabile.

Super-raffreddamento

Durante il super-raffreddamento il vano frigorifero viene raffreddato quanto più possibile per ca. 15 ore. In seguito viene regolato automaticamente alla temperatura impostata prima del superraffreddamento.

Inserire il super-raffreddamento per es.

• prima d'introduire grande quantité di alimenti.
  per il raffreddamento rapido di bevande.

Avverenza

Con il super-raffredamento del frigo attivo, i rumori determinati dal funzionamento saranno maggiori.

Accendere e spagnere

Figura 2

Premere il pulsante super del frigorifero 9.

Il pulsante è acceso quando il superraffrendamento è inserito.

Congelatore

Usare il congelatore

Per conservare alimenti surgelati.
Per produrre cubetti di ghiaccio.
Per il congelamento di alimenti.

Avverenza

Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Max. capacité di congelamento

Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d'identificazione. Figura 18

Condizioni per la max. capacité di congelamento

• Prima di introdurre prodotti freschi inseire il super congelamento (vedi il capitolo «Super congelamento»).
  Rimozione degli accessori Accumulare gli alimenti direttamente sui ripiani e sul fondo del congelatore.
• Congelare le quantità più grande di alimenti preferibilmente nelle scomparto superiore. Qui essi vengono congelati molto rapidamente e perchéanche salvaguardandone le proprietà.
  Congelare gli alimenti freschi possibilmente vicino alle pareti laterali.

Congelare e conservare

Acquisto di alimenti surgelati

La confezione non deve essere danneggiata.
Rispettare la data di conservazione.
La temperatura nell'espositore-congelatore di vendita deve essere -18^ o inferiore.
Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.

Congelare gli alimenti

Per il congelamento utilizzato solo alimenti freschi ed integri.
Non mettere gli alimenti da congelare in contatto con quelli congelati.
Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

Conservazione degli alimenti congelati

Per garantire la perfetta circolazione dell'aria, introdurre il cassetto surgelati fino all'arresto.

Per conservare una grande quantità di alimenti, è possibile collocarli direttamente sui ripiani di vetro e sul fondo del congelatore.

1. A tal fine estrarre tutti i cassetti surgelati.
2. Estrarre i cassetti surgelati fino all'arresto, sollevarli avanti ed estrarli. Figura 5

Congelamenti di alimenti freschi

Per il congelamento utilizzato solo alimenti freschi ed integri.

Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchini ed asparagi.

In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura.

Avverenza

Non mettere gli alimenti da congelare in fatto con quelli congelati.

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatische, uova除去 guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi.
Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati

Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

1. Introduire l'alimento nella confezione.

2. Fare uscire l'aria.

3. Chiudere la confezione ermeticamente.

4. Scrivere sulla confezione il contento e la data di congelamento.

Sono idonei per il confezionamento:

fogli di plastica, fogli tubolari di polietilene, fogli di alluminio, contentitori per surgelati.

Questi prodotti sono in vendita nel commercio specializzato.

Non sono idonei per il confezionamento:

carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati.

Sono idonei per chiudere le confezioni:
anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili.

I sacchetti ed i fogli tubolari di polietilene possono essere saldati con un saldatore per fogli di plastica.

Durata di conservazione dei surgelati

La durata di conservazione dipende dal tipo di alimento.

Ad una di temperatura di -18 °C:

• Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi
  Formaggio, pollame, carne: fino a 8 mesi
  Verdura, frutta: fino a 12 mesi

Super-congelamento

Per conservare vitamine, valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente,anche nell'interno, nel tempo più breve possibile.

Per evitare un indesiderato aumento della temperatura, inseire il supercongelamento alcune ore prima di introdurre alimenti freschi.

In linea di massima sono sufficienti 4-6 o r e.

Dopo l'insertimento l'apparecchio funziona costamente, nel congelatore si raggiunge una temperatura molto bassa.

Se si vuole utilizzato la max. possibilità di congelamento, il super-congelamento deve essere attivato 24 ore prima di introdurre gli alimenti freschi.

Le quantità di alimenti più piccole (fino ad 2 kg) possono essere congete alla super-congelamento.

Avverenza

Con il super-congelamento inserto,
maggiori sono i rumori di funzionamento.

Accendere e spagnere

Figura 2

Premere il pulsante «super» 2.

Quando il super-congelamento è inserto il pulsante è acceso.

Dopo 21/2 giorni il super-congelamento si disinserisce automaticamente.

Decongelare surgelati

A seconda del genere e dell'uso, utilise una delle seguenti possibilità:

a temperatura ambiente
nel frigorifero
■ nelorno elettrico, con/senza ventola aria calda
nel forno a microonde

Attenzione

Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Non utilizzato più la durata max. di conservazione.

Dotazione

(non in tutti i modelli)

Ripiani in veto

Figura 6

I ripiani interni possono essere spostati secono la necessità: A tal fine tirare il ripiano verso l'esterno, sollevarlo avanti e poi estrarlo.

it

Balconcino della porta regolabile «EasyLift»

Figura 7

Il ripiano cui si raccia.

Per spostare in basso il balconcino,
premere contemporaneamente i due.
pulsanti laterali. Il sollevamento può
essere effettuato alla premere i pulsanti.

Cassetto chiller

Figura 1/12

Le temperature nel vano chiller sono più basse rispetto al vano frigorifero.

Possono comparire ancche temperature inferiori a 0^

Ideale per la conservazione di pesce, carne e salsiccia. Non è idoneo per insalate, verdura e prodotti sensibili al freddo.

Cassetto per verdure con regolatore di umidità

Figura 8

Per creare il clima di conservazione ottimale per verdura, insalata e frutta, a seconda della quantità conservata, dal cassetto verdura si può regolare il tasi di umidità dell'aria.

Piccole quantità di alimenti -

Far scorrere il regolatore verso destra.

Grandi quantità di alimenti –

Far scorrere il regolatore verso sinistra.

Inserto del cassetto verdura

Figura 9

L'inserto cui essere estratto.

Ripiano variable

Figura 10

Se necessario, il ripiano può essere abbassato: tirare il ripiano in avanti, abbassarlo e spingerlo all'indietro.

É idoneo per conservare alimenti e bottiglie.

Ferma bottiglie

Figura 11

Ilferma bottiglie impedisce la caduta delle bottiglie durante l'aperatura o la chiusura della porta.

Cassetto surgelati (grande)

Figura 1/19

Per conservare surgelati di grande dimensioni, come ad es. tacchini, anatre ed oche.

Avverenza

La piastra di separazione (se disponibile) non può essere estratta.

Accumulatori del freddo

Figura 12

L'accumulatore del freddo ridarda il riscaldamento degli alimenti conservati in caso d'interruzione dell'energia elettrica o di guasto. Il periodo di conservazione più lungo si raggiunge in tal caso disponendo l'accumulatore nelle scomparto superiore, direttamente sugli alimenti.

L'accumulatore del freddo può essere estrattoanche per raffreddaretemporaneamente alimenti,per es.in una borsa frigo.

Vaschetta per ghiaccio

Figura 13

1. Riempire la vaschetta del ghiaccio per 3 / 4 con acqua e inserirla nel congelatore.
2. Staccare la vaschetta del ghiaccio eventually attaccata solo con un oggetto non acuminato (manico di cucchiaio).
3. Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Adesivo «OK»

(non in tutti i modelli)

Con il controlo della temperatura «OK» possono essere rilevate temperature inferiori a +4^ . Ridurre gradualmente la temperatura, se l'adesivo termosensible non visualizza «OK».

Avverenza

Alla messa in funzione dell'apparecchio per raggiungere la temperatura possono essere necessarie fino a 12 ore.

Corretta regolazione

Spagnere e mettere fuori servizio l'apparecchio

Spagnere l'apparecchio

Figura 2

Premere il pulsante Acceso/Spento 1. Il display della temperatura si spegne e il gruppo refrigerante si ferma.

Mettere fuori servizio l'apparecchio

Quando non si usa l'apparecchio per un lungo periodo:

1. Spagnere l'apparecchio.
2. Estrarre la spina di alimentazione o disinserire il disposativo elettrico di sicurezza.
3. Pulire l'apparecchio.
4. Lasciare aperta la porta dell'apparecchio.

Scongelamento

Frigorifero

Lo sbrinamento è automatico.

L'acqua di sbrinamento defluisce,
attraverso i convogliatori e il foro di scarico, verso la vaschetta
di evaporazione dell'apparecchio.

it

Congelatore

Per evitare che gli alimenti si scongelino,
anche parzialmente, il congelator non
sbrina automaticamente. Uno spesso
strato di ghiaccio impedisce il passaggio
del freddo ai prodotti congelati ed augmenta il consumo di corrente elettrica. Eliminare regolarmente lo strato di brina.

Attenzione

Non raschiare lo strato di brina oppure il ghiaccio con un coltello o con un oggetto acuminato. Cosi facendo si possono danneggiare i raccordi del circuito refrigerante. Il gas fuoriuscendo molto effetto della pressione, cui provocare infiammazioneagli occhi.

Procedure come segue:

Avverenza

Inserire il super-congelamento ca. 4 ore prima dello sbrinamento, per portare gli alimenti ad una temperatura molto bassa e poterliosi conservare più alungo a temperatura ambiente.

1. Per lo sbrinamento spegnere l'apparecchio.
2. Estrarre la spina di alimentazione o disinserire il disposativo elettrico di sicurezza.
3. Conservare i cassetti surgelati con gli alimenti in un luogo fresco. Disporre sugli alimenti gli accumulatori del freddo (se disponibili).

4. Apriere lo scarico dell'acqua di sbrinamento. Figura 14

5. Per raccogliere l'acqua di sbrinamento si può utilizzare il balconcino per bottiglie grandi. A tal fine estrarre il balconcino per bottiglie grandi (vedi il capitolo Pulire l'apparecchio) e metterlo molto lo scarico dell'acqua di sbrinamento aperto.

6. Per accelerare lo sbrinamento,
   mettere nell'apparecchio due pentole
   con acqua bollente ciascuna su
   un sottopentola.
7. Dopo lo sbrinamento, vuotare l'acqua raccolta. Raccogliere con una spugna l'acqua di sbrinamento residua sul fondo del congelatore.
8. Chiudere lo scarico dell'acqua di sbrinamento.
9. Inserire di nuovo nella porta il balconcino per bottiglie grandi.
   10.Dopo lo sbrinamento collegare ed accendere di nuovo l'apparecchio.

Pulizia dell'apparecchio

Attenzione

Per la pulizia non utilizzato prodotti abrasivi, solventi o acidi.
Non usare spugne abrasive o spugne che grafiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione.
Non lavare mai in lavastoviglie i ripiani ed i contentitori.

Questi elementi si possono deformare!

Procedere come segue:

1. Prima di iniziare la pulizia specnere l'apparecchio.
2. Estrarre la spina di alimentazione o disinserire il disposativo elettrico di sicurezza!
3. Estrarre i prodotti congelati e tenerli al fresco. Disporre sugli alimenti gli accumulatoroli del freddo (se disponibili).
4. Pulire l'apparecchio con un panno morbido e acqua tiepida leggermente saponata. Evitare che l'acqua penetri nell'unità di illuminazione.
5. Lavare la guarnizione della porta solo con acqua ed asciugarla con cura.
6. Dopo la pulizia: ricollegare ed accendere l'apparecchio.
7. Introduire di nuovo i cibi congelati.

Dotazione

Per la pulizia tutte le parti mobili dell'apparecchio possono essere estratte.

Estrarre i ripiani di vetro

Figura 6

Sollevare il ripiani di vetro, tirarli in avanti, abbassarli e ruotarli lateralmente.

Pannello dello scarico dell'acqua di sbrinamento

Per pulire il convogliatore dell'acqua di sbrinamento staccare il ripiano di vetro sopra il cassetto verdura, figura 1/13, dal pannello dello scarico dell'acqua di sbrinamento.

Rimuovere il ripiano di vetro, sollevare il pannello dello scarico dell'acqua di sbrinamento ed estrarlo. Figura 15

Per fare defluire l'acqua di sbrinamento, pulire regolarmente il convogliatore di scolo dell'acqua di sbrinamento ed il foro di scarico con bastoncini cotonati o similii.

Estrarre i contentitori

Figura 5

Estrarre i contentitori fino all'arresto, sollevarli avanti ed estrarli.

Cassetto per verdure

Figura 16

Il pannello anteriore del cassetto verdura\ può essere rimioso per la pulizia.

Premere consecutivamente i pulsanti laterali e ciò facendo rimuovere il pannello del cassetto verdura.

Rimozione dei balconini alla porta

Figura 17

Sollevare ed estrarre i balconcini.

Odori

Nel caso che si awertano odori sgradevoli:

1. Accendere l'apparecchio con il pulsante Acceso/Spento. Figura 2/1
2. Estrarre tutti gli alimenti dall'apparecchio.
3. Pulire l'interno dell'apparecchio (vedic capitolo «Pulizia dell'apparecchio»).
4. Pulire tutte le confezioni.
5. Per impedire la formazione di odore, confezionare ermeticamente gli alimenti che emanano forte odore.
6. Accendere di nuovo l'apparecchio.
7. Sistemare gli alimenti.
8. Dopo 24 ore controllare se si è di nuovo sviluppato odore.

Illuminazione (LED)

L'apparecchio è dotato di un'illuminazione a LED esente da manutenzione.

Riparazioni a questa illuminazione deve
essere eseguite solo dal Servizio
Assistenza Clienti autorizzato.

Risparmiare energia

Installare l'apparecchio un in ambiente asciutto ventilabile. L'apparecchio non deve essere esesto direttamente al sole o vicino ad una fonte di calorie (per es. calorifero, stufa).
Altrimenti usare un pannello isolante.
Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti.
Sbrinare regolarmente lo strato di brina nel congelatore. Uno spesso strato di ghiaccio impedisce il passaggio del freddo agli alimenti congelati ed aumento il consumo d'energia elettrica.
Aprière la porta dell'apparecchio il tempo più breve possibile.
Per evitare un consumo excessivo di energia elettrica, la zona del motore dell'apparecchio dovrebbe essere pulita saltuariamente.

Se disponibile: Per evitare sprechi di energia, applicare i distanziatori dal muro (vedi Istruzioni per il montaggio). Una minore distanza dal muro non influisce sulla funzionalità dell'apparecchio. Può tuttavia causare una piccola variazione di assorbimento di energia.

Rumori di funzionamento

Rumori normali

Ronzio

Motori in funzione (ad es. gruppi frigoriferi, ventilatore).

Gorgoglio, scroscio o fruscio

Derivano dal gas refrigerante, che circolanei i raccordi del circuito refrigerante.

Breve scatto

Motore, interruptori ed elettrovalvoles'inseriscono/disinseriscono.

Evitare i rumori

L'apparecchio non è correttamente livellato

Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzato i piedini a vite o inseire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili o appearecchi con i quali è in contatto.

I contentitori o i ripiani traballano o non sono correttamente inserti

Controllare le parti estraibili ed eventualmente insertirle di nuovo correttamente.

I contentitori all'interno dell'apparecchio si toccano tra loro

Allontanare un poco le bottigie o i contentitori.

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l'inconveniente con l'aiuto delle seguenti istruzioni.

L'intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio
La temperature si discosta notevolmente dalle impostazioni iniziali.		In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperature è troppo alta, controllinge dopo quale ora se vi è stata una normalizzazione della temperature. Se la temperature è troppo Bassa, ricontrollare la temperature il giorno seguente.
Tutte le spie spente. Interruzione dell'energia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d'alimentazione non è in serita correttamente.		Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllinge il dispositivo elettrico di sicurezza.
Il display della temperature indica «E..».	Ilsystema elettronico ha riconosciuto un erre.	Rivolgersi al Servizio Tecnico Clienti.
Emissione del segnale acustico, il pulsante di allarme è accesso. Figura 2/5 La temperature nel congelatore è troppo alla! Pericolo per gli alimenti!		Per disattivare il segnale acustico, premere il pulsante di allarme 5.
	La porta dell'apparecchio è aperta.	Chiudere la porta.
	I passaggi dell'aria per l'areazione sono ostruiti.	Provedere a liberare le bocchette di passaggio dell'aria.
	Sono stati insertiti troppi alimenti freschi da congelare in una sola volta.	Non superare la quantità massima di congelamento.
		Eliminato il guasto, la spia allarme si spegne dopoqualities tempo.
Il display temperature del frigorifero lampeggia, figura 2/4 Emissione del segnale acustico. Il pulsante di allarme è accesso. Figura 2/5 La temperature nel congelatore è troppo alla! Pericolo per gli alimenti!		Per disattivare il segnale acustico, premere il pulsante di allarme 5.
	La porta dell'apparecchio è aperta.	Chiudere la porta.
	I passaggi dell'aria per l'areazione sono ostruiti.	Provedere abiberare le bocchette di passaggio dell'aria.
	Sono stati insertiti troppi alimenti freschi da congelare in una sola volta.	Non superare la quantità massima di congelamento.
		Eliminato il guasto, la spia allarme si spegne dopoqualities tempo.
Il display temperature del frigorifero lampeggia, figura 2/4.	La temperature nel congelatore, causa un guasto, è salute{oltre ai livelli ammessi.	Premendo il pulsante di allarme 5 si disattiva l'interritenza del display temperatura. Figura 2/4 Il display della temperatura indica per 5 secondi la temperatura più alta raggiunta nel congelatore.

Guasto Causa possible Rimedio

L'apparecchio non raffredda, le spie di temperatura e l'illuminazione sono accese.

Ilprogramma «dimostrativo» èattivo.

Mantenere premuto il pulsante alarm 2/5 10 secondi, finché non viene emesso un segnale acustico di conferma.

Dopo quale tempo controllare se l'apparecchio raffredda.

Autotest dell'apparecchio

Questo apparecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti.

Avviare l'autotest dell'apparecchio

1. Spagnere l'apparecchio ed attendere 5 minuti.
2. Accendere l'apparecchio ed entro i 10 secondi seguenti mantenere premuto per 3-5 secondi il pulsante super, figura 2/2, finché non viene emesso un segnale acustico.

Il programma di autodiagnosi ha inizio.

Durante l'autotest viene emesso un lungo segnale acustico.

Alla fine dell'autotest, se viene emesso un doppio segnale acustico l'apparecchio funziona correttamente.

Se il pulsante super lampeggia per 10 secondi e vengono emessi 5 segnali acustici, si tratta di un malfunzionamento. Informare il Servizio Assistenza Clienti.

Terminare l'autotest dell'apparecchio

Alla fine del programma l'apparecchio passa in modalità funzionamento automatico.

Servizio Assistenza Clienti

Trovate un centro d'assistenza clienti autorizzato a voi vicinotramite i numero verdi (800...) in Internet oppure nell'élenco del Servizio Assistenza Clienti in dotazione all'apparecchio. Indicata al Servizio Assistenza Clienti autorizzato la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD) dell'apparecchio.

Trovate questi dati sulla targhetta d'identificazione. Figura 18

Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitarii interventi inutili. Risparmiateosi la relativa spesa.

Ordine di riparazione e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

I 800-829120 Linea verde
CH 0848 840 040

Normalmente basta con 4-6 horas.
