Tipo di prodotto	Riscaldamento mobile a combustibile liquido (solo per uso esterno)
Marca	Qlima
Modello	DFA2900 Premium
Carburante raccomandato	Paraffina (Classe C1) o diesel di alta qualità, senza acqua
Alimentazione elettrica	230 V / 50 Hz
Potenza (accensione)	145 W
Termostato regolabile	Sì, da 5 °C a 45 °C
Display digitale della temperatura	Sì (modelli Premium)
Serbatoio carburante	Integrato, con indicatore e tappo
Pressione pompa regolata in fabbrica	4 psi (0,28 bar)
Spia luminosa di funzionamento	Sì
Protezione contro il surriscaldamento	Sì, con dispositivo di sicurezza e fusibile 5A 250V
Cella fotoelettrica	Rilevamento fiamma
Ventilatore	Con pale pulibili
Filtri	Filtro aria e filtro carburante pulibili/sostituibili
Mobilità	Ruote, maniglia anteriore, avvolgicavo
Manutenzione	Svuotamento serbatoio ogni 200 h, pulizia filtri ogni 500 h
Garanzia	24 mesi (esclusa usura normale e parti non originali)
Norme	LVD/EMC, CE

Domande frequenti - DFA2900 Premium QLIMA

Quale carburante utilizzare nel Qlima DFA2900 Premium ?

Utilizzare esclusivamente paraffina (Classe C1 conforme ai decreti del 25/06/2010 e 18/07/2002) o diesel di alta qualità senza acqua. Non usare mai benzina, benzene o alcol.

Come avviare l'apparecchio ?

Riempire il serbatoio del carburante (apparecchio freddo), collegare il cavo a una presa con messa a terra, regolare il termostato tra 5 e 45 °C, quindi posizionare l'interruttore su On. La spia si accende e il riscaldamento si avvia.

Perché la spia lampeggia e il display mostra E1 ?

Il codice E1 indica un difetto di fiamma. Cause possibili: pressione pompa errata, filtro carburante sporco, ugello ostruito, cellula fotoelettrica sporca o difettosa. Consultare la tabella di risoluzione dei problemi nel manuale.

Cosa significa il codice E2 sullo schermo ?

Il codice E2 corrisponde a un sensore di temperatura non collegato o difettoso. Verificare il collegamento del sensore e sostituirlo se necessario.

Cosa significa il codice E3 ?

Il codice E3 indica un interruttore del termostato difettoso. È necessario sostituire l'interruttore.

Quali sono le distanze di sicurezza da rispettare ?

Rispettare almeno 250 cm rispetto alle prese d'aria di ingresso/uscita e 125 cm dalle superfici esterne/superiori. Non posizionare mai l'apparecchio sotto una presa elettrica.

Come mantenere i filtri dell'aria ?

Ogni 500 ore di funzionamento o una volta all'anno, pulire o sostituire i filtri di uscita e di ingresso aria. Rimuovere la scocca superiore e la protezione del ventilatore per accedervi.

Posso usare una prolunga elettrica ?

No, l'uso di una prolunga o di una multipresa è vietato. Collegare direttamente il riscaldatore a una presa a muro con messa a terra.

Come sostituire il fusibile ?

Scollegare l'apparecchio, rimuovere il coperchio laterale, scollegare i fili dall'interruttore, rimuovere la scheda del circuito, quindi sostituire il fusibile con un modello 250V, 5A identico. Non utilizzare mai un fusibile di calibro diverso.

Come conservare l'apparecchio fuori stagione ?

Svuotare completamente il serbatoio del carburante, pulire i filtri e riporre il riscaldatore in un luogo asciutto a più di 10 °C, idealmente nella sua confezione originale.

MANUALE UTENTE DFA2900 Premium QLIMA

Istruzioni per l'uso

Assemblaggio della stufa

Installazione

Sostituzione della lampada

Istruzioni per lo stoccaggio

Condizioni di garanzia

Tutela dell'ambiente

INDICE

SOLO PER USO ALL'ESTERNO - L'uso in ambienti chiusi è vietato. Prima di usare questo apparecchio, leggere le istruzioni e le normative locali. - Unità da installare all'esterno in un'area ben ventilata. - La superficie di riscaldamento deve essere pari alla somma delle superfici delle pareti. - Distanziare l'apparecchio di riscaldamento. - Unire le istruzioni per l'uso del riscaldamento - Delle zone abitative all'aperto; per l'uso solo in edifici pubblici, fare riferimento alle normative. - Controllare che il cavo non presenti danni e che la fonte di alimentazione sia da 220-240 V, 50 Hz, con messa a terra.

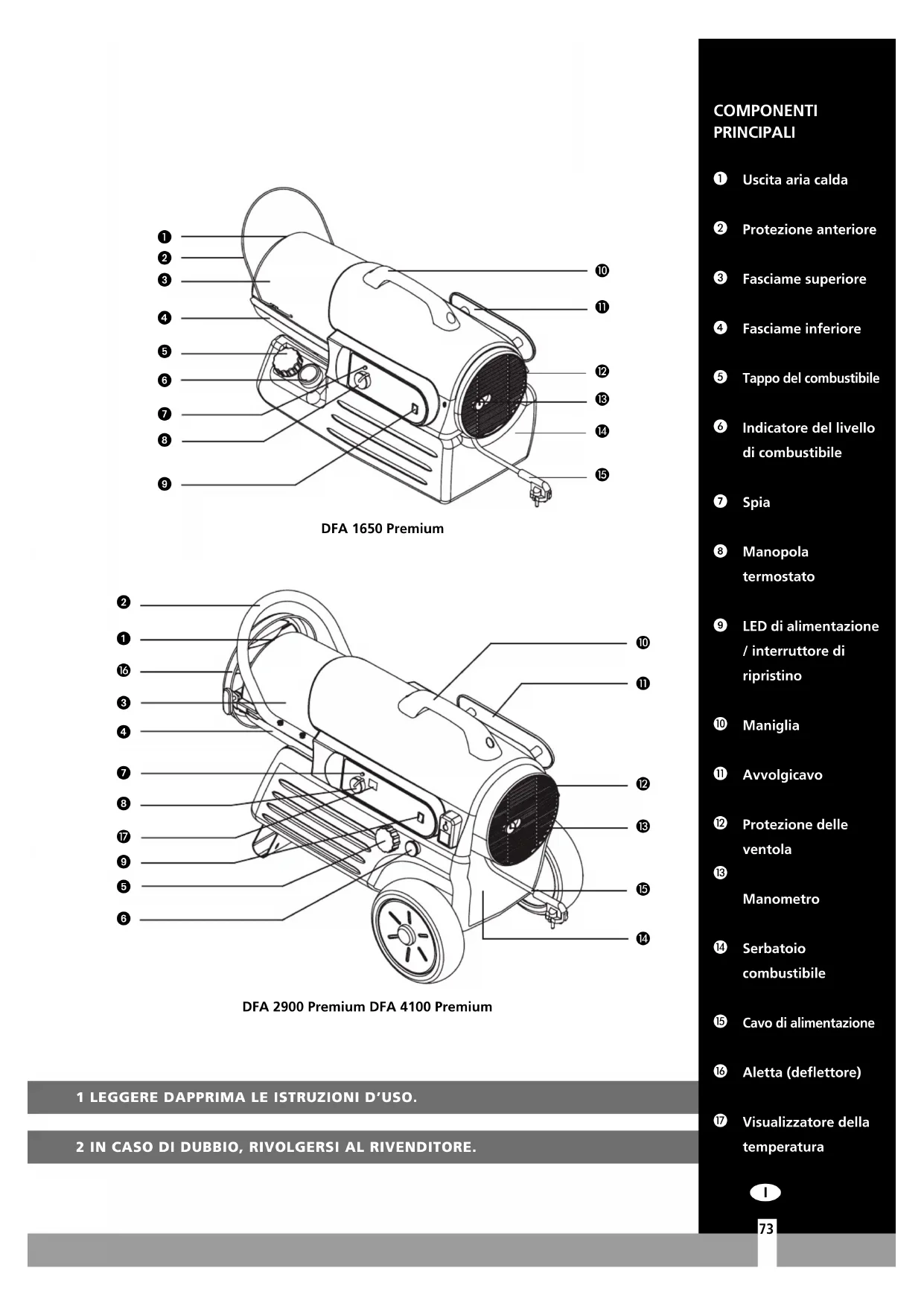

Uscita aria calda, Protezione anteriore, Fasciame superiore, Fasciame inferiore, Tappo del combustibile, Indicatore del livello di combustibile, Spia, Manopola termostato, LED di alimentazione / interruttore di ripristino, Maniglia, Avvolgicavo, Protezione della ventola, Manometro, Serbatoio combustibile, Cavo di alimentazione, Aletta (deflettore), Visualizzatore della temperatura

• Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali.
• Questo riscaldatore è progettato solo per uso esterno. Questo prodotto è destinato a essere utilizzato come una stufa solo in condizioni non residenziali.
• Dopo il disimballaggio, controllare che l'apparecchio non presenti danni. In caso di dubbio, non utilizzare l'apparecchio, ma contattare il servizio clienti presso il proprio rivenditore locale.

Tenere il materiale di imballaggio (sacchetti di plastica, ecc.) lontano dai bambini, in quanto potrebbe causare situazioni di pericolo per questi ultimi.

• Non sono ammesse modifiche al sistema di sicurezza.
• Questo tritarifiuti è costruito in conformità con i testi rilevanti nella normativa LVD/EMC.

AVVERTENZA

• Leggere le istruzioni per l'uso prima di utilizzare la stufa. La sicurezza di questo riscaldatore è garantita solo dal suo uso corretto in conformità alle presenti istruzioni, pertanto si raccomanda che esse vengano conservate per riferimento futuro. Utilizzare il dispositivo solo per lo scopo previsto. Altri utilizzi possono portare a cortocircuito, bruciature, scosse elettriche, esplosione della lampada, collisioni, ecc.

Installare l'apparecchio solo in osservanza ai locali regolamenti, alle leggi e normative applicabili. Assicurarsi che la tensione disponibile non superi la tensione indicata nelle specifiche di questo manuale. - Controllare che la tensione indicata sulla targhetta corrisponda alla tensione della rete locale prima di collegare l'apparecchio. L'apparecchio è adatto per tensioni di rete intorno a ~230V. - Verificare sempre di essere l'apparecchio quando si desidera accenderlo. Non usare mai timer, programmatori o qualsiasi altro dispositivo (incluse le applicazioni Internet) per accendere l'apparecchio automaticamente in quanto ciò potrebbe causare un incendio! - L'apparecchio deve essere installato in conformità alle prescrizioni descritte nella sezione di INSTALLAZIONE delle istruzioni per l'uso; - L'apparecchio è stato costruito nel rispetto delle norme di sicurezza europee (CE). Ciononostante, occorre sempre usare la massima cautela, condizione che vale per tutti gli apparecchi di riscaldamento. PERICOLO DI INCENDIO: Non utilizzare mai il riscaldatore in luoghi dove possono essere presenti gas, prodotti o fumi infiammabili e/o nocivi (ad esempio gas di scarico, vapori di vernici, tende, carta, vestiti). - Se la stufa è posizionata in un punto troppo vicino a materiali infiammabili sussiste il pericolo di incendio. Non utilizzare prolunghe o adattatori multi-presa. - Per motivi di sicurezza usare prudenza e rimanere allertati se vi sono bambini o animali da compagnia nelle vicinanze della

stufa, un accorgimento che vale per qualsiasi apparecchio da riscaldamento. Assicurarsi inoltre che i bambini siano sempre consapevoli della presenza di un apparecchio potenzialmente pericoloso come una stufa.

• L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurezza degli utenti.
• La sostituzione di un cordone elettrico danneggiato è un intervento riservato a persone qualificate o al centro di assistenza.
• Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.
• Per non incorrere nel rischio di surriscaldamento, evitare di coprire l'apparecchio.
• L'apparecchio non va posizionato direttamente sotto la presa di corrente. Non usare la stufa nelle immediate vicinanze di un bagno, una doccia o una piscina. Assicurarsi che il cavo di alimentazione non venga mai a contatto con il riscaldatore.
• La protezione del riscaldatore è destinata a impedire l'accesso diretto agli elementi mobili e deve essere in posizione quando l'unità è in uso. Non inserire oggetti nelle aperture del dispositivo.
• La griglia di protezione non fornisce completa protezione a bambini o a persone con ridotte capacità fisiche, sensoriali o mentali. Il dispositivo può essere usato da bambini

a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso.

• Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione.
• I bambini di età inferiore a 3 anni devono essere tenuti lontano dal riscaldatore.
• I bambini di età compresa tra 3 e 8 anni possono solo accendere/spegnere l'apparecchio, a condizione che esso sia stato posto o installato nella sua normale posizione di funzionamento previsto e che siano controllati o siano stati istruiti all'uso dell'apparecchio in modo sicuro e abbiano compreso i rischi connessi.
• I bambini di età compresa tra 3 e 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire manutenzione da effettuare da parte dell'utente.
• ATTENZIONE - Alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Particolare attenzione deve essere prestata dove sono presenti bambini e persone vulnerabili.
• Avvertenza - Non utilizzare questo riscaldatore in stanze piccole quando sono occupate da persone non in grado di lasciare da sole la stanza, a meno che sia fornita una supervisione costante.
• Durante e subito dopo il funzionamento, l'apparecchio è estremamente caldo. NON toccare MAI durante o subito dopo il funzionamento. NON spostare MAI l'apparecchio durante questo tempo.
• Spegnere l'apparecchio quando è incustodito. Non coprire o ostruire il riscaldatore quando è in uso.
• Scollegate l'alimentazione elettrica durante installazione, pulizia, manutenzione e/o trasporto. Assicurarsi che si sia raffreddato completamente prima di spostarlo, effettuare pulizia o manutenzione.

Uso improprio di questa stufa può causare gravi lesioni o morte per ustioni, incendio, esplosione, scosse elettriche o avvelenamento da monossido di carbonio.

• Uso improprio di questa stufa può causare gravi lesioni o morte per ustioni, incendio, esplosione, scosse elettriche o avvelenamento da monossido di carbonio.
• Utilizzare questa stufa esclusivamente in ambienti ben ventilati. Utilizzare combustibile di buona qualità come i carburanti di qualità Premium Qima o simili al fine di garantire che la stufa possa essere utilizzata al meglio.
• Non usare mai combustibili diversi da kerosene o gasolio.
• Non utilizzare mai l'apparecchio con liquidi come benzina, benzene, diluenti, liquidi a base di alcol o altri composti a base di olio. Non utilizzare mai questa stufa dove possano essere presenti vapori infiammabili.
• Non riempire mai la stufa, a meno che non si sia raffreddata completamente.
• Utilizzare solo cherosene o diesel come combustibile, non mescolati. Quando si desidera passare da cherosene a diesel o viceversa, prima vuotare completamente il serbatoio del combustibile.

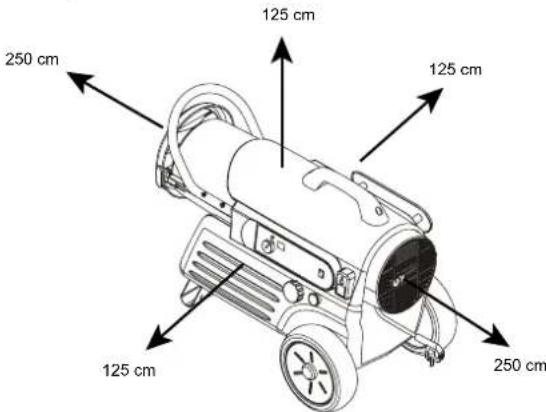

• Rispettare sempre le distanze minime quando si utilizza la stufa:

Ingresso e uscita dell'aria: 250 cm.

Fianchi e parte superiore: 125 cm.

• Mai usare condotti o altri oggetti per guidare il flusso dell'aria sulla presa d'aria o sul lato uscita aria. Non trasportare mai la stufa con carburante nel serbatoio. Assicurarsi che sia vuota prima di spostarla.
• Assicurarsi sempre che la stufa sia diritta e stia in piedi su una superficie piana e solida.
• Assicurarsi che la superficie su cui è collocata la stufa sia stabile, non vibri e non si muova.
• Assicurarsi che non si verifichino situazioni (potenzialmente) pericolose.
• Oggetti infiammabili devono essere conservati in modo sicuro secondo le normative locali, ma mai in modo tale che la stufa possa riscaldarli o bruciarli o che possano essere generati vapori (potenzialmente) pericolosi.
• Assicurarsi che la stufa sia in piedi su una superficie che non possa essere pregiudicata dall'utilizzo dell'unità.
• Per una migliore prestazione, si consiglia di utilizzare i combustibili Qlima Premium Quality o altri kerosene. Può essere usato anche il diesel, ma con risultati diversi. Le emissioni infatti possono essere maggiori e la combustione più volatile (qualche punta della fiamma può essere visibile allo scarico della stufa).

Nel caso in cui non vengano consultate e/o rispettate le regole, le istruzioni e le spiegazioni, la garanzia non sarà più valida, e il produttore non dovrà più gestire eventuali danni all'apparecchiatura e/o all'ambiente

conformemente alla garanzia.

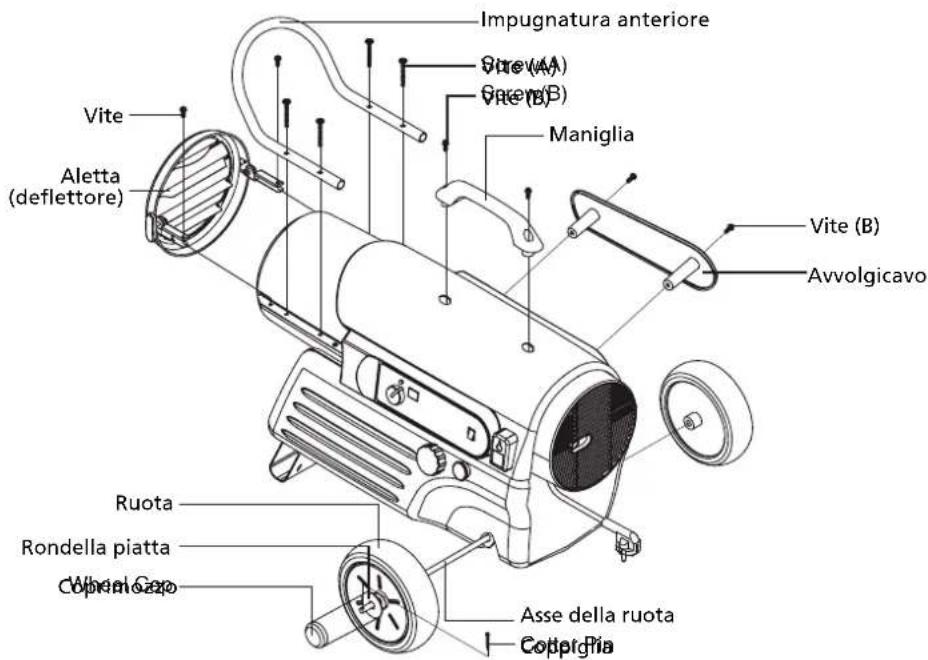

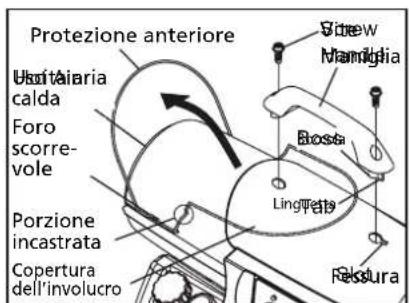

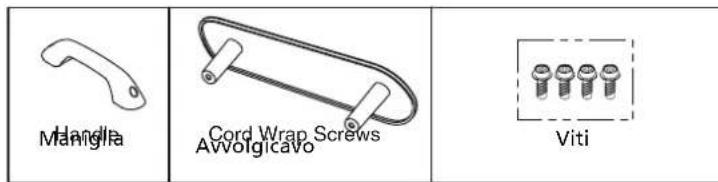

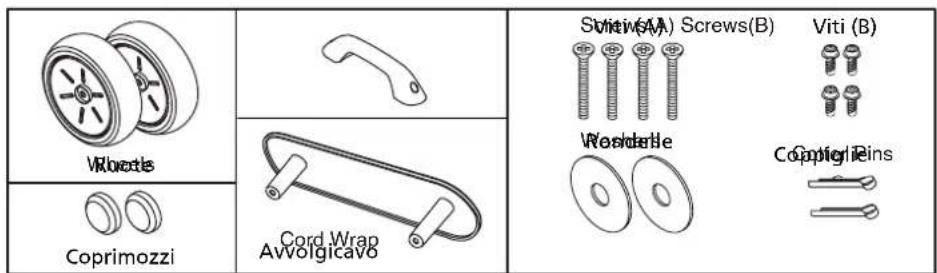

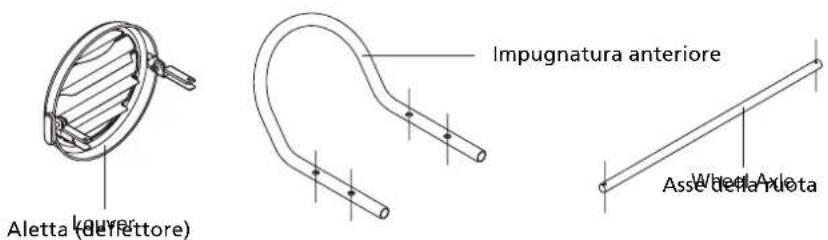

ASSEMBLAGGIO DELLA STUFA

Il produttore non è responsabile per eventuali danni o rotture, qualora non vengano rispettate le avvertenze descritte ai punti precedenti.

L'uso di questo prodotto e gli elementi necessari per quello scopo sono interamente a rischio dell'utente finale.

	DFA 1650 premium	DFA 2900 premium	DFA 4100 premium
Ruota	No Si		Si
Asse della ruota No		Si	Si
Coprimozzo	No Si		Si
Impugnatura anteriore	No Si		Si
Maniglia	Si Si		Si
Avvolgicavo Si Si Si
Aletta (deflettore)	No Si Si
Kit ferramenta Si Si	Si

INSTALLAZIONE

Assicurarsi di montare l'apparecchio solo su un substrato stabile e robusto. In caso di dubbio far controllare il substrato da un esperto.

Attenzione - questo apparecchio deve essere collegato a una presa elettrica con messa a terra.

Il riscaldatore è dotato di un cavo di alimentazione con spina stampata, pertanto i terminali non devono interferire con esso. Quando si posiziona il riscaldatore devono essere considerati i seguenti punti:

• Si prega di rispettare la distanza di sicurezza minima tra il corpo del riscaldatore ed eventuali superfici infiammabili. Non posizionare il riscaldatore con un angolo superiore a 50° rispetto alla parete posteriore (vedi Figura 2).

La stufa è stata progettata per l'uso con olio di paraffina puro, di alta qualità, privo di acqua, così come con carburanti di qualità Premium di Qlima o di alta qualità, gasolio puro privo di acqua (non petrolio da casa). Si consiglia di utilizzare la paraffina. Solo i combustibili di questo tipo garantiranno una

corretta combustione.

Combustibile di qualità inferiore può provocare:

• maggiore possibilità di malfunzionamento, combustione incompleta
• durata della stufa ridotta
• fumo e/o esalazioni
• depositi sulla griglia, sul mantello o su altri oggetti, costi di riparazione aumentati

Utilizzare il carburante giusto è quindi essenziale per l'uso sicuro, efficiente e confortevole della stufa.

Danni e/o malfunzionamento della stufa dovuti all'uso di combustibili diversi da olio di paraffina puro di alta qualità privo di acqua o gasolio puro privo di acqua (non petrolio da casa) non sono coperti dalla garanzia.

Fare sempre riferimento al proprio rivenditore per la scelta del combustibile adatto alla stufa.

Riempire sempre il serbatoio del carburante in un'area adatta e ben ventilata. Evitare fuoriuscite di combustibile e rispettare le seguenti precauzioni:

Assicurarsi che la stufa sia in piedi su una superficie piana. Assicurarsi che l'apparecchio sia spento e completamente raffreddato. - Rimuovere il tappo del serbatoio. - Verificare che lo stesso tipo di combustibile venga aggiunto al combustibile residuo nel serbatoio, a meno che il serbatoio sia vuoto. - Riempire il serbatoio appena sotto il livello massimo al fine di evitare gli schizzi; il calibro indica il livello del carburante. - Sostituire il tappo del serbatoio.

ACCENSIONE E FUNZIONAMENTO DEL RISCALDATORE

FERMARE IL RISCALDATORE

Dopo aver rifornito di combustibile, inserire la spina in una presa con messa a terra. Ruotare la manopola di controllo del termostato sull'impostazione desiderata (5 - 45°C) e mettere l'interruttore in posizione 'ON'. La spia di alimentazione si accende e la stufa si avvia.

Il display della temperatura (solo DFA 2900 Premium e DFA 4100 Premium) indicherà:

'Lo' quando la temperatura rilevata è inferiore a 5°C - La temperatura effettiva è compresa tra 5 e 45°C - 'Hi' quando la temperatura rilevata è superiore a 45°C

Quando la stufa non si avvia, la temperatura impostata potrebbe essere inferiore alla temperatura rilevata.

FERMARE LA STUFA

Mettere l'interruttore di accensione in posizione 'OFF'.

RIAVVIARE LA STUFA

Attendere per almeno 20 secondi dopo l'arresto della stufa per evitare danni alla stufa.

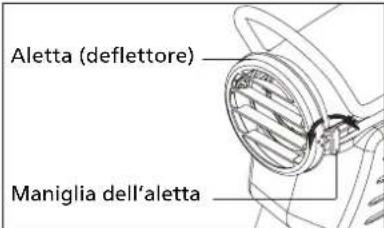

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA CON LE ALETTE

L'unico modo per regolare la direzione del flusso dell'aria è utilizzando l'aletta (fig. 10). Circa 28 gradi verso l'alto e 20 gradi verso il basso.

RISOLUZIONE DEI PROBLEMI

ANOMALIA POSSIBLE CAUSA AZIONE	E CORRETTIVA
Il riscaldatore si accende, ma il gruppo schada principale del ris-caldatore si spegne dopo un breve periodo di tempo (la spia è tremolante e il display della temperatura indica "E1").	Pressione della pompa non corretta	Vedere la regolazione della pressione della pompa.
	Filtro per l'uscita dell'aria sporca, dell'ingresso del-l'aria e per la lanugine	Vedere il filtrlo per l'uscita dell'aria, dell'in-gresso dell'aria e per la lanugine.
	Filtro del combustibile sporco	Vedere il filtrlo del combustibile.

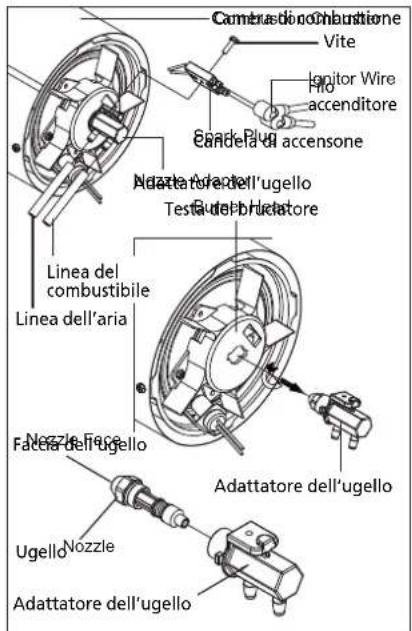

	Sporcizia nell'ugello Vedere	ugello.
	Lente della fotocellula sporca	Lente della fotocellula pulita.
	Gruppo fotocellula instal-lations non correttamente (non si vede la fiamma)	Assicurarsi che l'avvio della fotocellula sia inse-rito correttamente nella staffa.
	Cattivo collegamento elettrico tra la fotocellula e principale il gruppo schada madre	Controllare i compo-nenti elettrici. Vedere lo schema elettrico.
	Fotocellula difettosa Sostitui	e la fotocellula.
Il riscaldatore si accende, ma il mo-tore gira un breve periodo di tempo (la spia è tremolante e il display della temperatura indica "E1").	Nessun combustibile nel serbatoio	Riempire il serbatoio con kerosone.
	Pressione della pompa non corretta	Vedere la regolazione della pressione della pompa.

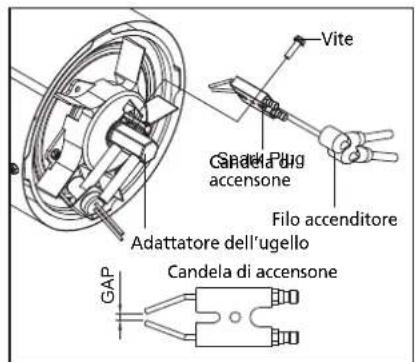

	Depositi di carbonio sulla candela e/o distance im-propria	Vedere la candela.
	Filtro del combustibile sporco	Vedere il filtrlo del combustibile.
	Sporcizia nell'ugello Vedere	ugello.
	Acqua nel serbatoio del combustibile	Lavare il serbatoio del combustibile con kero-sone pulito.
	Cattivo collegamento elettrico tra accenditore e gruppo schada madre principale	Controllare i compo-nenti elettrici. Vedere lo schema elettrico.
	Filo dell'accenditore non collegato alla candela	Riappicare l'accenditore alla candela.
La ventola non si accende quando il riscaldatore è collegato e interrottatore di accensione è in posizione "On". (La spia è accessa o lampeggia.)	L'impostazione del termos-tato è troppo Bassa.	Ruotare la manopola di controllo del termos-tato a un'impostazione superiore.
	Cattivo collegamento elettrico tra motore e gruppo scheda madre	Controllare i collega-menti elettrici. Vedere lo schema elettrico.
La spia di controllo lampeggia e il display della temperature indica "E2"	Il sensore di temperatura è scollegato	Ricollegare il sensore. Ve-dere lo schema elettrico.
	Guasto del sensore	Sostituire il sensore. Ve-dere lo schema elettrico.
La spia di controllo lampeggia e il display della temperature indica "E3".	Guasto del termostato	Sostituire l'interruttore Vedere lo schema elettrico.
La stufa non si accende (la spia è spenta)	Il dispositivo di sicurezza del limite di temperatura è surriscaldato	Girare l'interruttore di alimentazione "Off" e lasciarlo raffreddare (circa 10 minuti).
	Nessuna alimentazione elettrica	Verifica per assicurarsi che il cavo di riscalda-mento e la prolonga siano collegati. Control-lare l'alimentazione.
	Fusibile bruciato	Sostituire il fusibile di sicurezza nella scheda madre.
	Cattivo collegamento elet-trico tra il dispositivo di sicurezza di temperatura e il bordo del PWB	Controllare i collega-menti elettrici. Vedere lo schema elettrico.

MANUTENZIONE (ESEGUIBILE SOLO DA PERSONE AUTORIZZATE)

AVVERTENZA! : MAI EFFETTUARE MANUTENZIONE SUL RISCALDATORE MENTRE È COLLEGATO O MENTRE È CALDO!

UTILIZZARE SOLO RICAMBI ORIGINALI DELL'APPARECCHIO. L'uso di componenti di terze parti o altri alternativi invaliderà la garanzia e può causare condizioni di funzionamento non sicure.

SERBATOIO DEL COMBUSTIBILE

Lavare ogni 200 ore di funzionamento o più spesso.

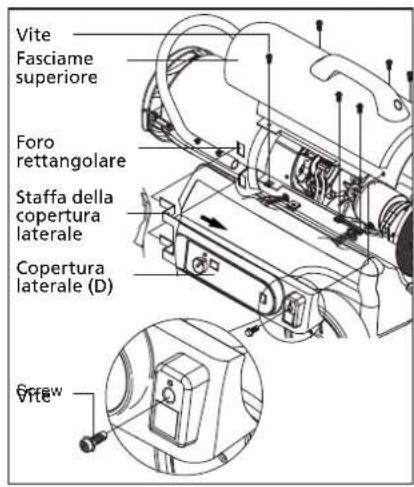

RIMOZIONE DEL FASCIAME SUPERIORE

Rimuovere la vite che fissa la copertura laterale. Estrarla nella direzione della freccia ed estrarre la staffa della copertura laterale dal foro rettangolare e separare la copertura laterale (D). Copertura laterale (S) al contrario rispetto alla copertura del lato (D). Separare con lo stesso metodo.

(DFA 2900 premium e DFA 4100 premium)

• Rimuovere le 4 viti lungo ciascun lato del riscaldatore utilizzando un cacciavite a croce medio. Queste viti fissano insieme il guscio posteriore superiore e quello inferiore.

(DFA 1650 premium).

• Rimuovere le viti lungo ciascun lato del riscaldatore utilizzando un cacciavite a croce medio. Queste viti fissano insieme il guscio superiore e quello inferiore.

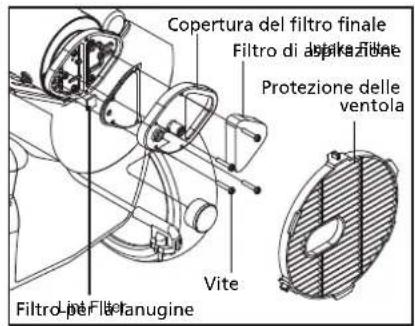

FILTRI DELL'USCITA DELL'ARIA, DELLA PRESA D'ARIA E PER LA LANUGINE

Lavare e asciugare con acqua e sapone o sostituire ogni 500 ore di funzionamento o una volta all'anno.

Rimuovere il fasciame superiore. Rimuovere il carter della ventola.

• Rimuovere le viti della copertura del filtro finale utilizzando un cacciavite a croce medio. Rimuovere la copertura del filtro finale.
• Sostituire i filtri dell'uscita dell'aria e per la lanugine.
• Lavare o sostituire il filtro di aspirazione aria.
• Reinstallare il carter della ventola e il fasciame superiore.

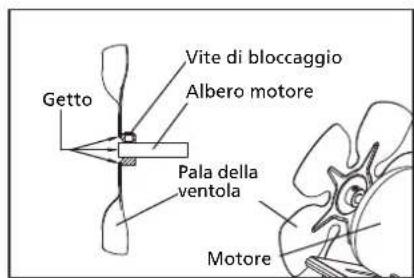

PALE DELLA VENTOLA

Pulire a fine stagione o quando necessario.

Rimuovere il fasciame superiore. Utilizzare una chiave a brugola da 1/8 per allentare la vite che tiene la pala della ventola all'albero motore. Far scivolare fuori la pala della ventola dall'albero motore. Pulire la pala della ventola utilizzando un panno morbido imbevuto di cherosene o solvente. Asciugare accuratamente la pala della ventola. Reinstallare la pala della ventola sull'albero motore. Porre il mozzo della pala della ventola a filo con l'estremità dell'albero motore. Inserire la vite sulla parte piatta dell'albero. Serrare saldamente la vite (40 ~ 50 pollici-libbre / 4,5 ~ 5,6 N-m).

FILTRO DEL COMBUSTIBILE

Pulire o sostituire due volte per stagione di riscaldamento o quando necessario.

Rimuovere il fasciame superiore. Rimuovere la pala della ventola. Sfilare il tubo del combustibile dal collo del filtro del combustibile. Estrarre il filtro del combustibile. Lavare il filtro del combustibile con cherosene pulito e sostituirlo nel serbatoio. Attaccare il tubo del combustibile al collo del filtro del combustibile. Rimontare la pala della ventola e il fasciame superiore.

REGOLAZIONE DELLA PRESSIONE DELLA POMPA

• Avviare il generatore e consentire al motore di raggiungere la piena velocità.
• Regolare la pressione della pompa (utilizzando un cacciavite a lama piatta).
• Ruotare la valvola limitatrice in senso orario per aumentare la pressione.
• Ruotare la valvola limitatrice in senso antiorario per ridurre la pressione.
• Impostare la pressione della pompa secondo la tabella seguente. Fermare il riscaldatore.

NOTA: Utilizzare solo ricambi originali dell'apparecchio. L'uso di componenti di terze parti o altri alternativi invaliderà la garanzia e può causare condizioni di funzionamento non sicure.

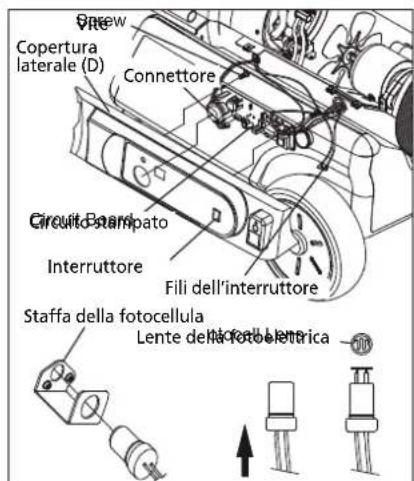

SOSTITUZIONE DEL FUSIBILE

NOTA: Questo riscaldatore è protetto da fusibile.

Se la stufa non si accende, non riportarla al negozio.

Seguire le semplici istruzioni seguenti per ispezionare e cambiare in primo luogo il fusibile.

Per evitare lesioni personali, scollegare il cavo di alimentazione prima di sostituire il fusibile.

• Scollegare il riscaldatore.

Rimuovere la vite che fissa la copertura laterale. Estrarla nella direzione della freccia ed estrarre la staffa della copertura laterale dal foro rettangolare e separare la copertura laterale. Scollegare i fili dell'interruttore dall'interruttore di alimentazione. Rimuovere le due viti con un cacciavite a croce medio. Queste viti attaccano il circuito stampato alla copertura laterale. Rimuovere il fusibile dal portafusibile e sostituire il fusibile 250V, 5A. Per evitare incendi, non sostituire con una corrente maggiore o minore. Riapplicare i fili dell'interruttore sull'interruttore di alimentazione. Rimettere il circuito stampato e la copertura laterale.

Modello Pressione della pompa

DFA 1650 Premium 3 psi

DFA 2900 Premium 4 psi

DFA 4100 Premium 5 psi

ISTRUZIONI PER LO STOCCAGGIO

Conservare la stufa in un luogo asciutto con temperatura superiore a 10°C nella confezione originale. Togliere tutto il carburante dal serbatoio prima di riporla.

CONDIZIONI DI GARANZIA

Sul presente apparecchio è concessa una garanzia di 24 mesi: la garanzia decorre alla data di acquisto. Entro questo periodo si ha diritto alla riparazione gratuita di tutti i difetti di materiale ed i vizi di fabbricazione o alla sostituzione gratuita di componenti difettate. La presente garanzia è disciplinata alle seguenti condizioni: 1. Decliniamo espressamente qualsiasi responsabilità per altri reclami in garanzia relativi a danni, ad inclusione dei danni derivati e conseguenti. 2. Le riparazioni o sostituzioni effettuate entro il periodo di garanzia non producono l'estensione del periodo di garanzia. 3. La garanzia perde la sua efficacia se l'apparecchio è stato modificato, se sono stati impiegati ricambi non originali, o se è stato riparato da terzi. 4. La garanzia non si applica alle parti soggette alla normale usura, quali filtri, batterie, lampadine e resistenze elettriche. 5. La garanzia si applica solo previo esibizione della prova di acquisto originale datata, ed a condizioni che non siano state apportate modifiche alla stessa. 6. La garanzia non si applica ai danni causati da negligenza o da un utilizzo o manipolazione non conforme alle istruzioni per l'uso. 7. Le spese di spedizione ed i rischi connessi al trasporto dell'apparecchio o di sue componenti sono a carico dell'acquirente in tutti i casi. 8. I danni causati dal non aver utilizzato i ricambi di tipo adatto non sono coperti dalla garanzia.

Onde evitare un'inutile spesa consigliamo di leggere innanzitutto le presenti istruzioni per l'uso con accuratezza. Qualora esse non offrano alcun rimedio all'eventuale problema, far riparare l'apparecchio dal punto di vendita.

www.qlima.com

TUTELA DELL'AMBIENTE
