MANUALE UTENTE BPWKN45ZWGLL BORETTI

MANUALE DI ISTRUZIONI

FRIGORIFERO PER VINI

Questo manuale contiene informazioni importanti sulla sicurezza e sulle istruzioni di installazione degli apparecchi. Leggete con attenzione prima dell’uso e seguite tutte le informazioni di sicurezza e le istruzioni. Per abituarsi alle funzionalità dell’apparecchio si consiglia di conservare il presente manuale per un’agevole consultazione.4

Prima di usare l’apparecchio, si prega di sistemarlo e installarlo come descritto in questo manuale. Per evitare rischi di incendio, scariche elettriche o infortuni nell’uso dell’apparecchio, attenersi a queste precauzioni elementari:

• L’apparecchio è destinato esclusivamente alla conservazione del vino.

• Assicuratevi che il voltaggio e la corrente indicati sull’etichetta informativa corrispondano alla vostra tensione di alimentazione. Collegate a una presa a tre poli con messa a terra, non togliete il polo della messa a terra, non usate un adattatore e non usate prolunghe.

• È consigliabile collegare l’apparecchio mediante un circuito a sé stante.

• Non pulite mai le parti dell’apparecchio con liquidi inammabili che possano creare pericoli di incendio o esplosione. Non tenete o usate benzina o altri vapori e liquidi inammabili nelle vicinanze dell’apparecchio.

• Non inserite o disinserite la spina elettrica con le mani bagnate.

• Scollegate l’apparecchio o staccate l’alimentazione prima delle operazioni di pulizia, manutenzione o riparazione. L’inosservanza di questa regola può causare una scarica elettrica o portare alla morte.

• Non provate a riparare o sostituire una qualsiasi componente dell’apparecchio se non specicamente consigliato nella presente documentazione. Per qualsiasi riparazione rivolgersi a un tecnico qualicato.

• Accertatevi che l’apparecchio sia spostato e installato da un numero sufciente di persone per evitare danni all’apparecchio e infortuni alle persone.

• Afnché l’apparecchio sia adeguatamente ventilato la sua parte anteriore deve essere completamente sgombra. Posizionate l’unità lontano dalla luce diretta del sole e da fonti di calore (stufa, termosifone, radiatore ecc.).

• La portata del fusibile (o dell’interruttore di sicurezza) deve essere di 10 Ampère o maggiore.

• Per il corretto funzionamento è importante che l’apparecchio sia in piano. A questo scopo è possibile regolare i piedini.

• L’apparecchio non deve essere usato da bambini. Ai bambini deve essere impedito di manovrare l’apparecchio, di giocare o di inlarsi al suo interno.

• Per la pulizia dell’interno non usate solventi o detergenti abrasivi. Questi prodotti possono danneggiare o scolorire l’interno.

• Non usate l’apparecchio per nalità diverse da quelle di destinazione.

• L’uso di accessori non consigliati dal fabbricante può essere pericoloso.

• Quando l’apparecchio viene sistemato rimuovete lo sportello e lasciate i ripiani al loro posto in modo che i bambini non si inlino facilmente all’interno. Assicuratevi che il circuito refrigerante, in particolare lo scambiatore di calore nella parte posteriore in basso dell’unità, non sia danneggiato. Il simbolo sul prodotto o sull’imballo indica che questo prodotto non deve essere trattato come un normale riuto domestico e deve essere portato in un centro di raccolta di materiale elettrico ed elettronico.6

STRUTTURA E DESCRIZIONE

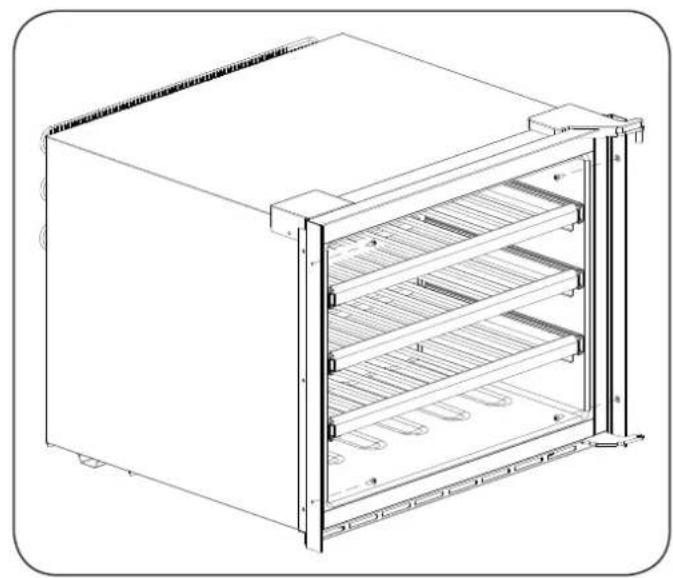

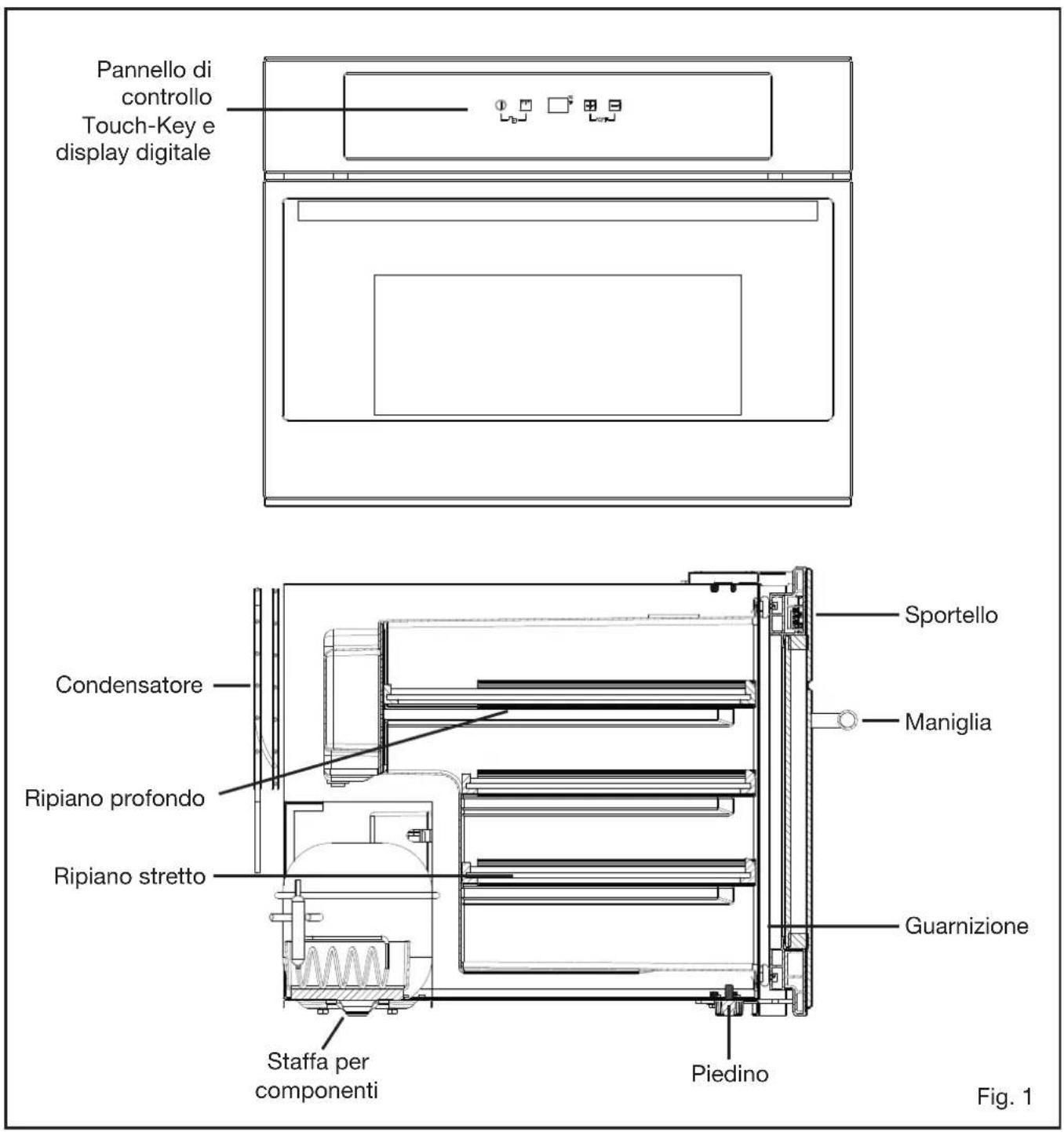

SERIE INCASSO A COLONNA (Incasso in un mobile della cucina) Pannello di controllo Touch-Key e display digitale Condensatore Sportello Maniglia Guarnizione Ripiano profondo Ripiano stretto Staffa per componenti Piedino Fig. 17

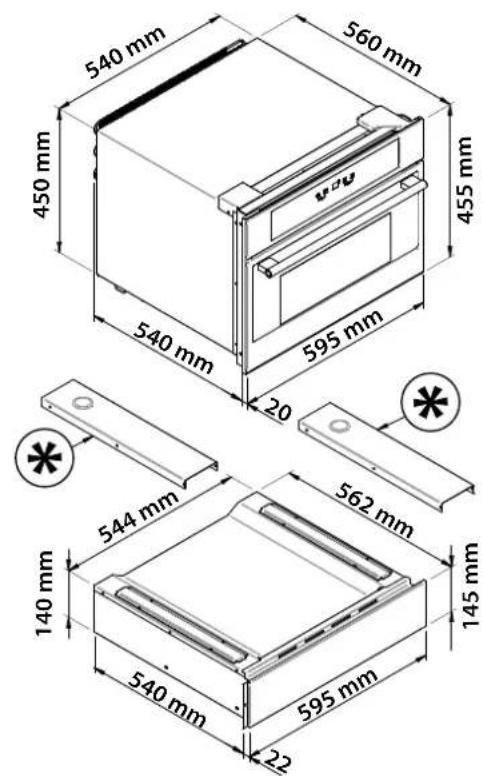

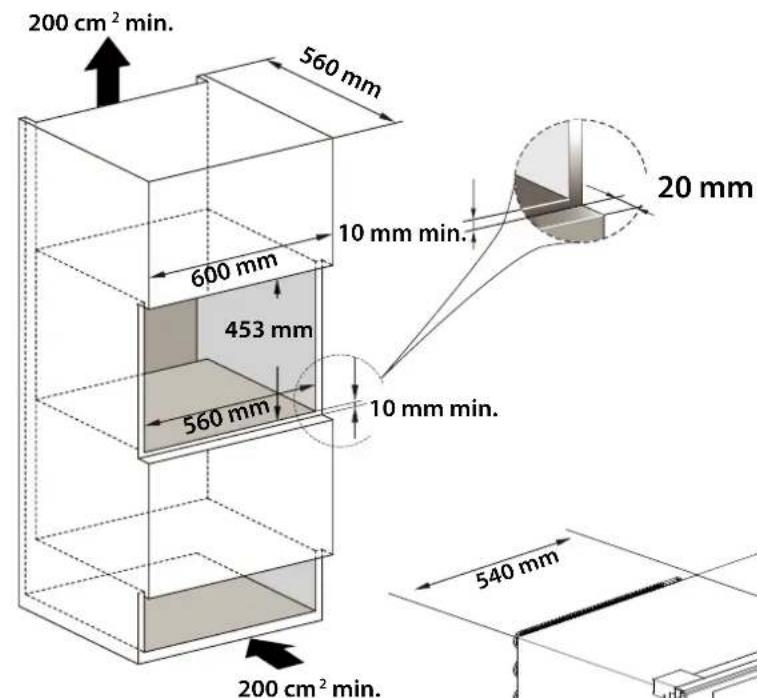

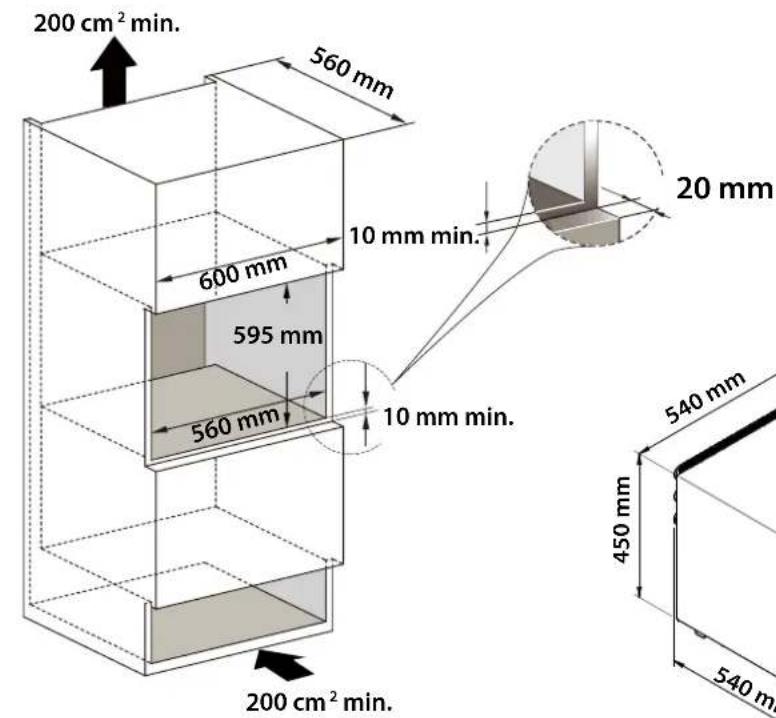

560 mm 562 mm 595 mm595 mm Schema di montaggio per l’altezza 595 mm Fissate le 4 viti per bloccare la cantinetta Fig. 39

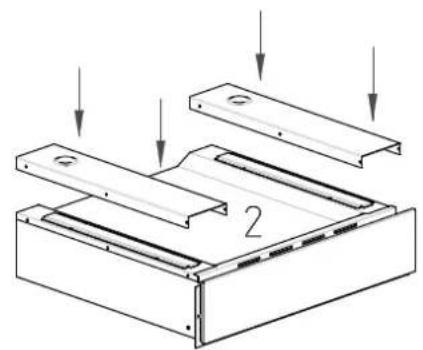

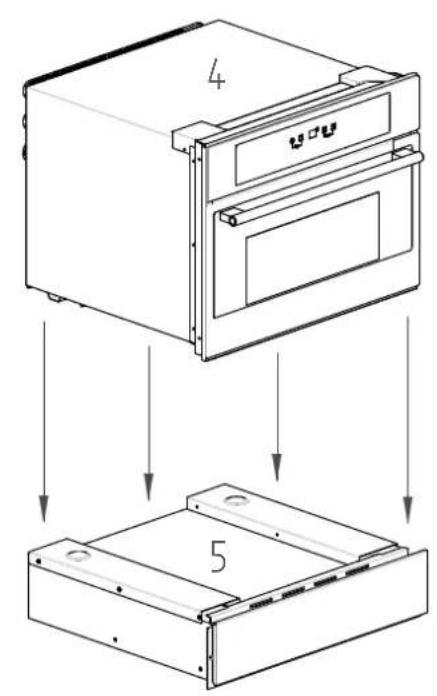

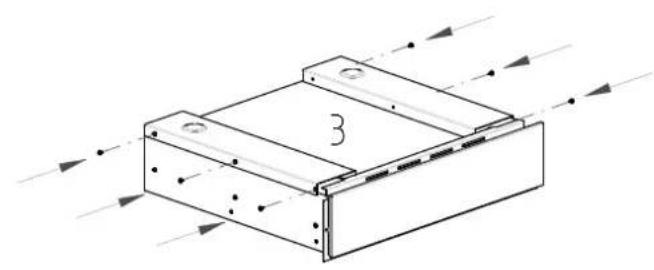

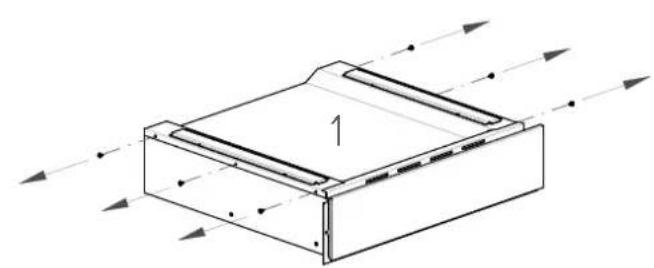

Fig. 4 Le staffe sono degli optional e devono essere ordinate a parte quando la cantinetta vini viene abbinata al cassetto portaoggetti o scaldavivande.10

• Rimuovete l’imballaggio esterno e interno.

• Tenete l’apparecchio in posizione verticale per circa 2 ore prima di collegarlo all’alimentazione. In tal modo si riduce la possibilità di malfunzionamenti del sistema refrigerante in seguito a manipolazioni durante il trasporto.

• Utilizzate un panno morbido per pulire l’interno con acqua tiepida.

• L’apparecchio è progettato per funzionare dalla classe climatica SN alla classe T (vedi sotto la tabella delle classi climatiche). Si consiglia di mantenere l’ambiente intorno ai 22 - 25 °C, temperatura che favorisce un basso consumo d’esercizio dell’apparecchio. Classe climatica Temperatura ambiente SN 10 - 32 °C (50 °F – 90 °F) N 16 - 32 °C (61 °F – 90 °F) ST 18 - 38 °C (64 °F – 100 °F) T 18 - 43 °C (64 °F – 109 °F)

• Se la temperatura ambiente è sopra o sotto il range di temperatura previsto ciò può avere effetti sul rendimento dell’unità. Per esempio se l’apparecchio funzionasse in condizioni di grande caldo o freddo ciò potrebbe causare uttuazioni delle temperature interne e il range di temperature 5 – 22 °C in certi casi potrebbe non essere rispettato.

CONSERVAZIONE DEL VINO

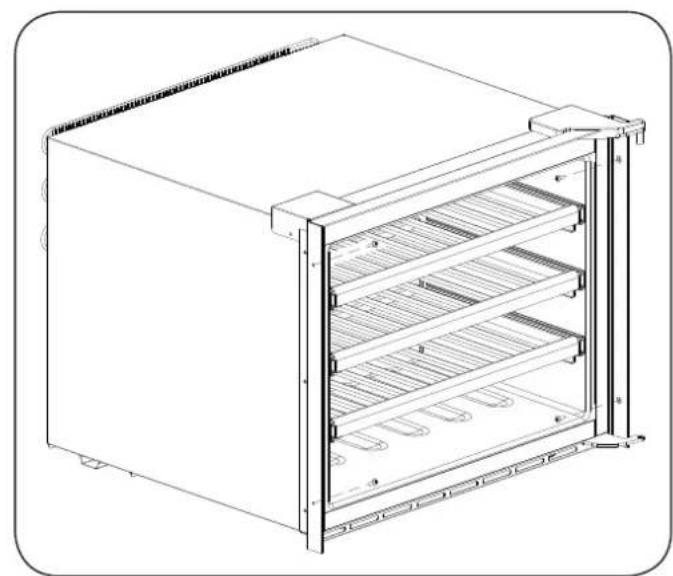

• I ripiani standard sono progettati precisamente per la conservazione di bottiglie bordolesi. Il carico massimo di bottiglie può variare a seconda delle differenti forme o dimensioni delle bottiglie che si conservano.

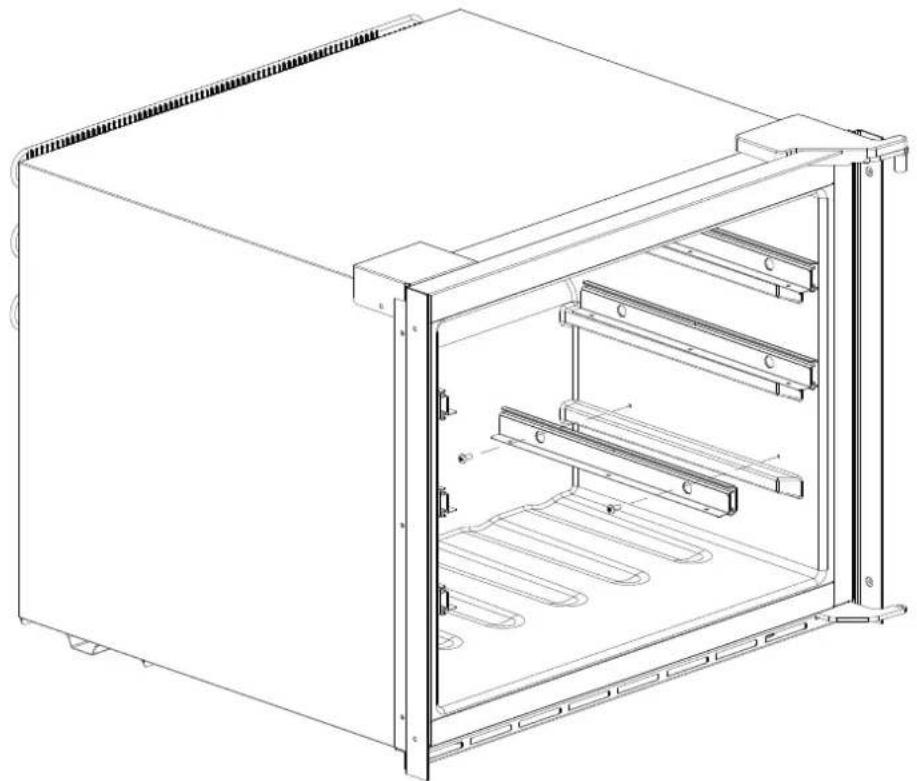

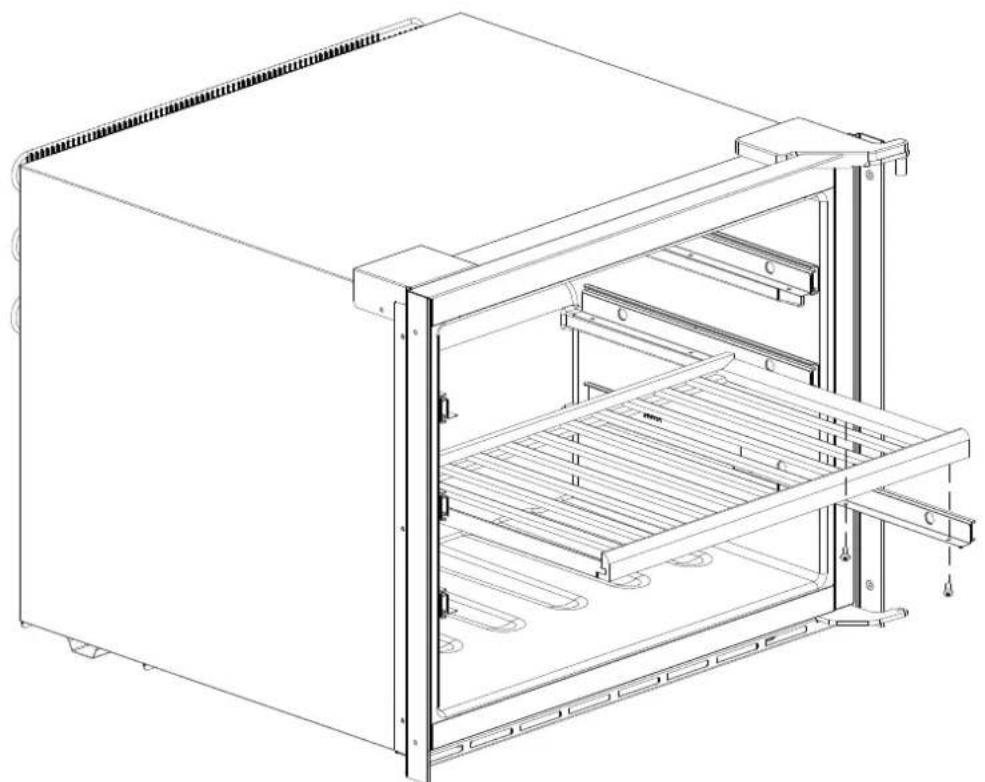

• I ripiani possono essere estratti approssimativamente per 1/3 in modo da accedere agevolmente alla riserva di vini. I ripiani hanno guide telescopiche dotate esse stesse di fermi.11

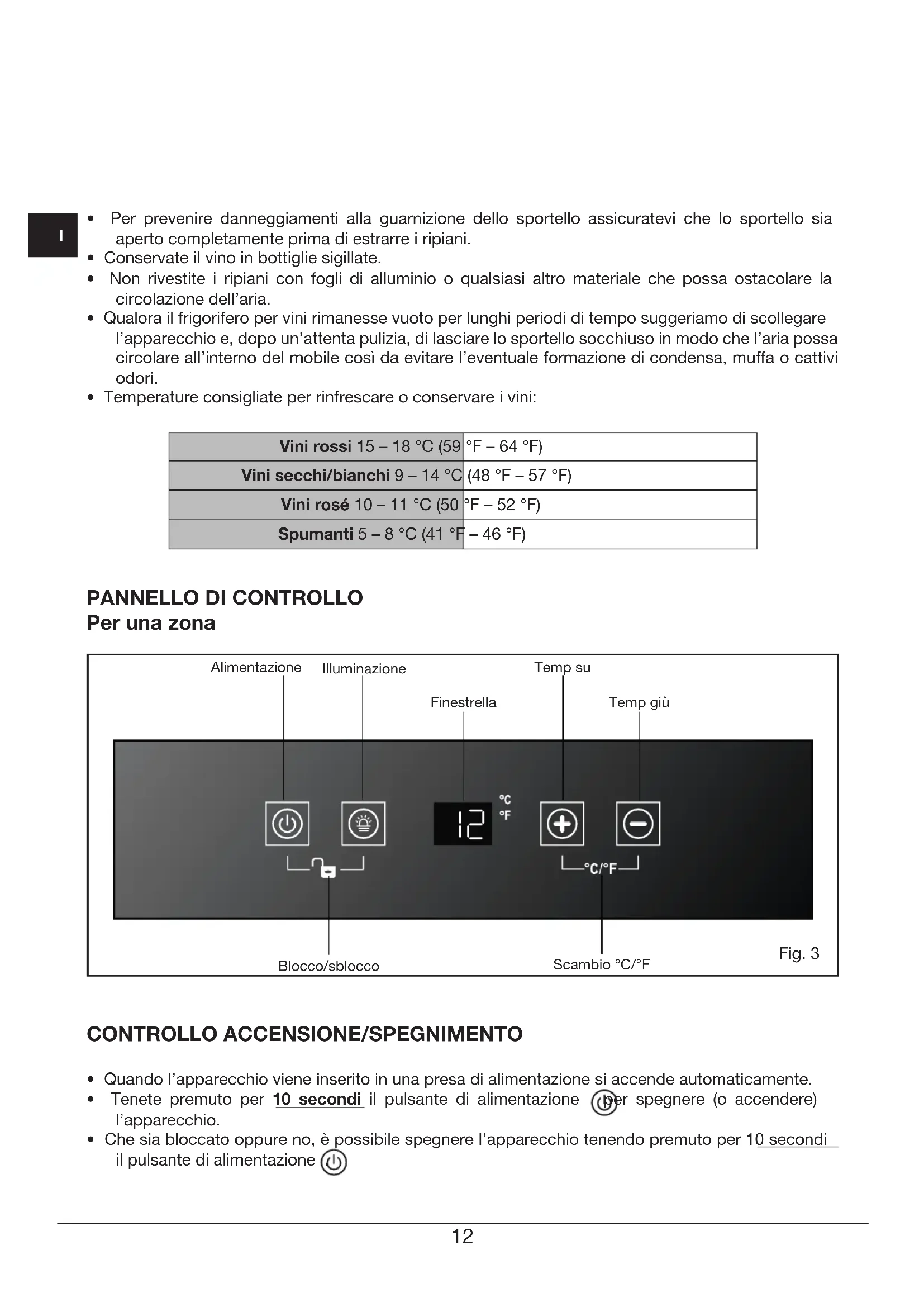

• Per prevenire danneggiamenti alla guarnizione dello sportello assicuratevi che lo sportello sia aperto completamente prima di estrarre i ripiani.

• Conservate il vino in bottiglie sigillate.

• Non rivestite i ripiani con fogli di alluminio o qualsiasi altro materiale che possa ostacolare la circolazione dell’aria.

• Qualora il frigorifero per vini rimanesse vuoto per lunghi periodi di tempo suggeriamo di scollegare l’apparecchio e, dopo un’attenta pulizia, di lasciare lo sportello socchiuso in modo che l’aria possa circolare all’interno del mobile così da evitare l’eventuale formazione di condensa, muffa o cattivi odori.

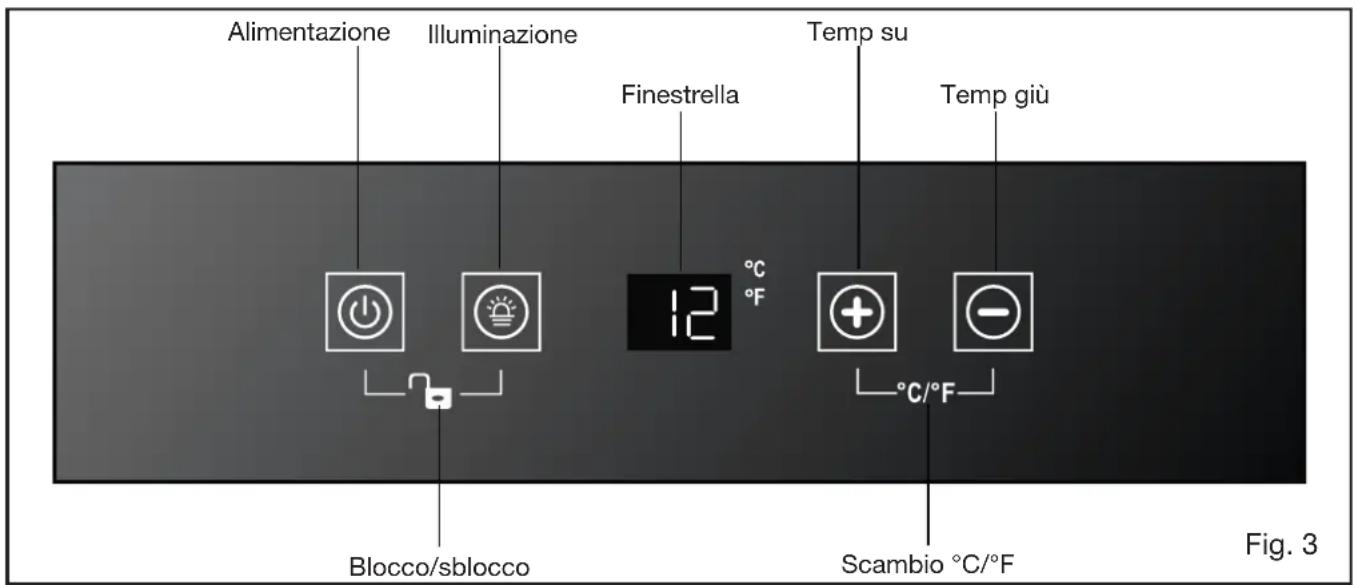

Per una zona Fig. 3 Alimentazione Blocco/sblocco Scambio °C/°F Illuminazione Finestrella Temp su Temp giù

CONTROLLO ACCENSIONE/SPEGNIMENTO

• Quando l’apparecchio viene inserito in una presa di alimentazione si accende automaticamente.

• Tenete premuto per 10 secondi il pulsante di alimentazione per spegnere (o accendere) l’apparecchio.

• Che sia bloccato oppure no, è possibile spegnere l’apparecchio tenendo premuto per 10 secondi il pulsante di alimentazione .13

Attenzione: per evitare guasti al compressore non riaccendete l’apparecchio nei 5 minuti successivi allo spegnimento.

SBLOCCO DEL PANNELLO DI CONTROLLO

• Per sbloccare il pannello di controllo tenete premuti per 3 secondi con 2 dita contemporaneamente il pulsante di alimentazione e il pulsante di illuminazione . Dopo lo sblocco si sente un segnale acustico.

• Il pannello di controllo si blocca automaticamente con un segnale acustico dopo 10 secondi senza essere premuto.

• Quando è bloccato il pannello di controllo non risponde ad alcuna pressione (escluso il pulsante di alimentazione che funziona come descritto sopra per il controllo di accensione/spegnimento).

CONTROLLO DELL’ACCENSIONE ILLUMINAZIONE INTERNA

• Nella condizione di sblocco premete il pulsante di illuminazione per accendere (o per spegnere) la spia a led di indicazione del freddo interno.

• La luce continua a rimanere accesa se non viene spenta.

• Il pannello di controllo si blocca automaticamente con un segnale acustico dopo 10 secondi senza essere premuto.

• Quando è bloccato il pannello di controllo non risponde ad alcuna pressione (escluso il pulsante di alimentazione che funziona come descritto sopra per il controllo di accensione/spegnimento).

• Tenere premuti per 3 secondi con 2 dita contemporaneamente il pulsante di alimentazione e il pulsante di illuminazione per sbloccare il pannello di controllo. Dopo lo sblocco si sente un segnale acustico.

FINESTRELLA DELLA TEMPERATURA

• La temperatura è mostrata in formato digitale per una migliore lettura. La cifra che compare indica la temperatura impostata durante la regolazione e dopo 10 secondi senza pressioni diventa la temperatura reale dell’interno dell’apparecchio.

• Quando la sonda della temperatura è guasta la nestrella della temperatura mostra la sigla ‘HH’ o ‘LL’ al posto delle cifre e si sente un segnale acustico persistente. In questo caso l’apparecchio è progettato per eseguire adeguati cicli del compressore e delle ventole per mantenere all’interno il freddo che protegga i vini conservati. Attenzione: Per evitare che i vini conservati si rovinino si consiglia vivamente di far riparare subito l’apparecchio, perché i cicli di riserva non assicurano il raggiungimento della temperatura che era stata impostata.14

REGOLAZIONE DELLA TEMPERATURA

• Il range di regolazione della temperatura è 5 – 22 °C (41 – 72 °F)

• Premete direttamente il pulsante o per regolare la temperatura del frigorifero come desiderate.

• La prima pressione sul pulsante o richiama la temperatura impostata precedentemente mostrata sulla nestrella. Se l’apparecchio funziona dopo un’interruzione di corrente (o un distacco del collegamento) la temperatura impostata precedentemente non esiste e viene sostituita dalla temperatura predenita di 12 °C.

• Premete il pulsante per aumentare la temperatura di 1 °C. Allo stesso modo premete il pulsante per diminuire la temperatura di 1 °C.

• La cifra cambia e indica la temperatura reale dell’interno dell’apparecchio dopo 10 secondi senza pressioni. Nota: La prima volta che si usa l’apparecchio o alla sua riaccensione dopo un lungo periodo di spegnimento è possibile notare uno scarto di alcuni gradi fra la temperatura impostata e quella mostrata. Questo fatto è normale e dopo poche ore di funzionamento l’apparecchio sarà perfettamente a regime. SELEZIONE DEI GRADI FAHRENHEIT (°F) E CELSIUS (°C) Per una zona Tenendo premuti per 5 secondi con 2 dita contemporaneamente i pulsanti è possibile scambiare sul display i gradi Fahrenheit e Celsius. Per due zone Premendo direttamente il pulsante è possibile scambiare sul display i gradi Fahrenheit e Celsius per entrambe le zone contemporaneamente.

• Staccate l’alimentazione dell’apparecchio, scollegatelo e togliete tutto il contenuto.

• Stronate le superci interne con una spugna e una soluzione di bicarbonato di sodio. La soluzione dovrebbe essere di circa due cucchiai di bicarbonato in circa un litro di acqua calda.

• Lavate i ripiani con una soluzione detergente delicata. Fate asciugare i ripiani di legno.

• Strizzate bene la spugna o il panno quando pulite la zona dei controlli o una qualsiasi componente elettrica.

• Stronate l’esterno del telaio con acqua calda e detergente liquido delicato. Asciugate con un panno morbido pulito.

• Non usate paglietta o spazzola di acciaio sull’acciaio inossidabile. La contaminazione dell’acciaio inossidabile con particelle di acciaio può causare la ruggine.15

INTERRUZIONE DI CORRENTE

Nella maggior parte dei casi le interruzioni di corrente si risolvono nel giro di poche ore e non ci dovrebbero essere conseguenze sulla temperatura dell’apparecchio se lo sportello viene aperto il minor numero possibile di volte. Se l’alimentazione manca per un periodo di tempo più lungo bisogna adottare le opportune misure per proteggere il contenuto.

SPOSTARE IL FRIGORIFERO PER VINI

• Togliete tutto il contenuto.

• Fissate con nastro adesivo tutti gli oggetti liberi (ripiani) all’interno dell’apparecchio.

• Piegate le gambe regolabili per evitare che si danneggino.

• Tenete chiuso lo sportello con nastro adesivo.

• Assicuratevi che l’apparecchio si mantenga in posizione verticale durante il trasporto. Proteggete l’esterno dell’apparecchio con una coperta o qualcosa di simile.

SUGGERIMENTI PER IL RISPARMIO ENERGETICO

• L’apparecchio dovrebbe essere posto lontano da apparecchi che producono calore e lontano dalla luce solare diretta.

• Assicuratevi che l’unità sia ventilata in modo adeguato. Non coprite mai le prese d’aria.

• Aprite lo sportello solo quando è necessario. Non lasciate aperto lo sportello per lunghi periodi di tempo e non apritelo e chiudetelo frequentemente.16

Se vi accorgete che l’apparecchio non funziona, seguite le seguenti istruzioni per cercare di risolvere da voi il problema prima di richiedere l’assistenza tecnica.

N° PROBLEMA POSSIBILE CAUSA/AZIONE

1 Il frigorifero per vini non funziona. Non collegato. L’apparecchio è spento. L’interruttore di sicurezza è scattato o il fusibile è saltato. 2 Il frigorifero per vini non è abbastanza freddo Controllate la regolazione di temperatura. L’ambiente esterno può richiedere una regolazione più alta. Lo sportello viene aperto troppo spesso. Lo sportello non è completamente chiuso. La guarnizione dello sportello non chiude ermeticamente. 3 Si accende e si spegne automaticamente con frequenza La temperatura nella stanza è maggiore del normale. Il frigorifero per vini è stato riempito con molti oggetti. Lo sportello viene aperto troppo spesso. Lo sportello non è completamente chiuso. Il controllo della temperatura non è impostato correttamente. La guarnizione dello sportello non chiude ermeticamente. 4 L’illuminazione non funziona Non collegato. L’interruttore di sicurezza è scattato o il fusibile è saltato. L’illuminazione è spenta. 5 Vibrazioni eccessive Controllate che l’apparecchio sia in piano. Controllate che all’interno del mobile o nel vano compressore non vi siano parti allentate. 6 Il frigorifero per vini sembra essere troppo rumoroso Il rumore metallico può essere prodotto dallo scorrimento del refrigerante ed è normale. Alla ne di ogni ciclo si possono sentire gorgoglii prodotti dallo scorrimento del refrigerante. La contrazione e la dilatazione delle pareti interne possono causare schiocchi e crepitii. L’apparecchio non è in piano. 7 Lo sportello non si chiude bene Il frigorifero per vini non è in piano. Lo sportello è stato invertito e non è stato montato correttamente. La guarnizione è sporca. I ripiani non sono posizionati correttamente. 8 La nestrella della temperatura mostra la sigla ‘HH’ o ‘LL’ al posto delle cifre e/o si sente un segnale acustico persistente La sonda della temperatura è guasta17
