MANUALE UTENTE CDF 2000 NILFISK

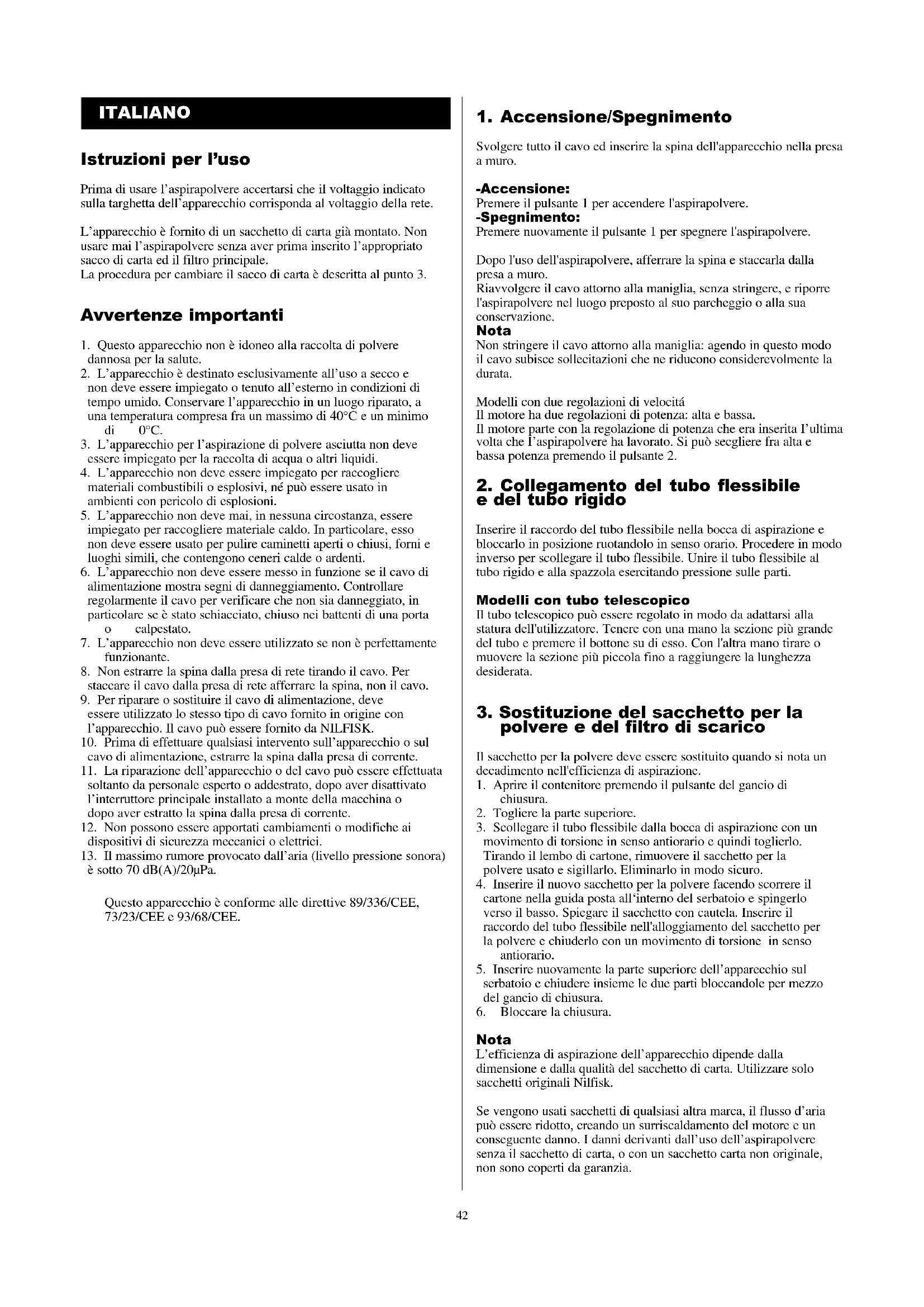

1. Questo apparecchio non è idoneo alla raccolta di polvere

dannosa per la salute.

2. L’apparecchio è destinato esclusivamente all’uso a secco e

non deve essere impiegato o tenuto all’esterno in condizioni di tempo umido. Conservare l’apparecchio in un luogo riparato, a una temperatura compresa fra un massimo di 40°C e un minimo di 0°C.

3. L’apparecchio per l’aspirazione di polvere asciutta non deve

essere impiegato per la raccolta di acqua o altri liquidi.

4. L’apparecchio non deve essere impiegato per raccogliere

materiali combustibili o esplosivi, né può essere usato in ambienti con pericolo di esplosioni.

5. L’apparecchio non deve mai, in nessuna circostanza, essere

impiegato per raccogliere materiale caldo. In particolare, esso non deve essere usato per pulire caminetti aperti o chiusi, forni e luoghi simili, che contengono ceneri calde o ardenti.

6. L’apparecchio non deve essere messo in funzione se il cavo di

alimentazione mostra segni di danneggiamento. Controllare regolarmente il cavo per verificare che non sia danneggiato, in particolare se è stato schiacciato, chiuso nei battenti di una porta o calpestato.

7. L’apparecchio non deve essere utilizzato se non è perfettamente

8. Non estrarre la spina dalla presa di rete tirando il cavo. Per

staccare il cavo dalla presa di rete afferrare la spina, non il cavo.

9. Per riparare o sostituire il cavo di alimentazione, deve

essere utilizzato lo stesso tipo di cavo fornito in origine con l’apparecchio. Il cavo può essere fornito da NILFISK.

10. Prima di effettuare qualsiasi intervento sull’apparecchio o sul

cavo di alimentazione, estrarre la spina dalla presa di corrente.

11. La riparazione dell’apparecchio o del cavo può essere effettuata

soltanto da personale esperto o addestrato, dopo aver disattivato l’interruttore principale installato a monte della macchina o dopo aver estratto la spina dalla presa di corrente.

12. Non possono essere apportati cambiamenti o modifiche ai

dispositivi di sicurezza meccanici o elettrici.

13. Il massimo rumore provocato dall’aria (livello pressione sonora)

è sotto 70 dB(A)/20µPa.

1. Accensione/Spegnimento

Svolgere tutto il cavo ed inserire la spina dell'apparecchio nella presa a muro. -Accensione: Premere il pulsante 1 per accendere l'aspirapolvere. -Spegnimento: Premere nuovamente il pulsante 1 per spegnere l'aspirapolvere. Dopo l'uso dell'aspirapolvere, afferrare la spina e staccarla dalla presa a muro. Riavvolgere il cavo attorno alla maniglia, senza stringere, e riporre l'aspirapolvere nel luogo preposto al suo parcheggio o alla sua conservazione. Nota Non stringere il cavo attorno alla maniglia: agendo in questo modo il cavo subisce sollecitazioni che ne riducono considerevolmente la durata. Modelli con due regolazioni di velocitá Il motore ha due regolazioni di potenza: alta e bassa. Il motore parte con la regolazione di potenza che era inserita I’ultima volta che I’aspirapolvere ha lavorato. Si può secgliere fra alta e bassa potenza premendo il pulsante 2.

2. Collegamento del tubo flessibile

e del tubo rigido Inserire il raccordo del tubo flessibile nella bocca di aspirazione e bloccarlo in posizione ruotandolo in senso orario. Procedere in modo inverso per scollegare il tubo flessibile. Unire il tubo flessibile al tubo rigido e alla spazzola esercitando pressione sulle parti. Modelli con tubo telescopico Il tubo telescopico può essere regolato in modo da adattarsi alla statura dell'utilizzatore. Tenere con una mano la sezione più grande del tubo e premere il bottone su di esso. Con l'altra mano tirare o muovere la sezione più piccola fino a raggiungere la lunghezza desiderata.

3. Sostituzione del sacchetto per la

polvere e del filtro di scarico Il sacchetto per la polvere deve essere sostituito quando si nota un decadimento nell'efficienza di aspirazione.

1. Aprire il contenitore premendo il pulsante del gancio di

2. Togliere la parte superiore.

3. Scollegare il tubo flessibile dalla bocca di aspirazione con un

movimento di torsione in senso antiorario e quindi toglierlo. Tirando il lembo di cartone, rimuovere il sacchetto per la polvere usato e sigillarlo. Eliminarlo in modo sicuro.

4. Inserire il nuovo sacchetto per la polvere facendo scorrere il

cartone nella guida posta all‘interno del serbatoio e spingerlo verso il basso. Spiegare il sacchetto con cautela. Inserire il raccordo del tubo flessibile nell'alloggiamento del sacchetto per la polvere e chiuderlo con un movimento di torsione in senso antiorario.

5. Inserire nuovamente la parte superiore dell’apparecchio sul

serbatoio e chiudere insieme le due parti bloccandole per mezzo del gancio di chiusura.

6. Bloccare la chiusura.

Nota L’efficienza di aspirazione dell’apparecchio dipende dalla dimensione e dalla qualità del sacchetto di carta. Utilizzare solo sacchetti originali Nilfisk. Se vengono usati sacchetti di qualsiasi altra marca, il flusso d’aria può essere ridotto, creando un surriscaldamento del motore e un conseguente danno. I danni derivanti dall’uso dell’aspirapolvere senza il sacchetto di carta, o con un sacchetto carta non originale, non sono coperti da garanzia. ITALIANO Questo apparecchio è conforme alle direttive 89/336/CEE, 73/23/CEE e 93/68/CEE.43 Sostituzione del filtro di scarico (modello CDF 2000, CDF 2010) Il filtro di scarico posto sotto la copertura della maniglia attira e trattiene le microparticelle in modo efficiente. Questo filtro deve essere sostituito ogni volta che si apre una nuova scatola con cinque sacchetti per la polvere.

1. Premere il pulsante posto all'interno della maniglia verso l'alto e

con movimento di torsione in senso antiorario togliere la maniglia.

2. Togliere il materiale antirumore ed il filtro di scarico.

3. Inserire il nuovo filtro di scarico e posizionare sopra il materiale

antirumore come illustrato. (Non deve accartocciarsi)

4. Collocare la maniglia nella sua posizione e chiuderla con

movimento di torsione in senso orario fino a che non si avverta uno scatto.

4. Sostituzione del filtro HEPA

Sostituzione del filtro di scarico HEPA. Nei modelli dotati di filtro HEPA posto sotto la copertura della maniglia:

1. Premere il pulsante posto all'interno della maniglia verso l'alto e

con movimento di torsione in senso antiorario togliere la maniglia.

2. Togliere il filtro HEPA

3. Inserire il nuovo filtro HEPA e posizionarlo come illustrato.

4. Collocare la maniglia nella sua posizione e chiuderla con

movimento di torsione in senso orario fino a che non si avverta uno scatto. Tutti i modelli Eventuali danni risultanti dall’utilizzo di filtri non originali Nilfisk non sono coperti da garanzia.

5. Regolazione della potenza di

1. La potenza di aspirazione della spazzola è regolata dalla valvola

posta sul raccordo curvo. L’aspirazione è più potente quando la valvola è spinta in avanti e chiude l’apertura.

2. Per pulire ad esempio teli e tende, la potenza di aspirazione può

essere ridotta tirando indietro la valvola. Modelli con regolazione a due velocità La potenza si può variare modificando la velocità. Vedere punto 1.

6. Alloggiamento del tubo con la

spazzola Durante e dopo la pulizia è possibile riporre il tubo flessibile assieme al tubo rigido e alla spazzola. 1-Premere la clip di alloggiamento, posta sulla spazzola, contro la parte interna della scanalatura sul retro del contenitore.

7. Pulizia del filtro principale

Il filtro principale deve essere pulito, con il sacchetto per la polvere inserito, ogniqualvolta si verifica un decadimento della potenza di aspirazione.

1. Aprire il contenitore premendo sul gancio di chiusura.

2. Sganciare la parte superiore del contenitore dal filtro principale

allentando la molla.

3. Togliere il filtro principale dalla parte inferiore.

4. Accertandosi prima che un sacchetto per la polvere sia inserito,

ricollocare la parte superiore su quella inferiore.

7. Ricollocare il filtro principale pulito.

8. Ricollocare la parte superiore del contenitore sopra al

9. Richiudere la parte superiore sulla struttura del filtro.’

10. Chiudere il gancio.

Termovalvola Questo aspirapolvere è dotato di una termica che protegge parti vitali dal surriscaldamento. Se la termica dovesse scattare e provocare il blocco dell’aspirapolvere, la macchina si riaccenderà automaticamente dopo 5-10 minuti circa. Spegnere l’interruttore principale ed estrarre la spina. Controllare quindi il flessibile, il sacchetto raccoglipolvere ed il filtro accertandosi che nessuna parte impedisca il corretto flusso d’aria. Ricerca guasti

• Il motore non parte – un fusibile può essere saltato e deve essere sostituito – il cavo può essere danneggiato e bisogna controllarlo

• La potenza di aspirazione è ridotta – il sacchetto per la polvere può essere pieno e deve essere cambiato - vedere punto 3. – i filtri possono essere intasati e devono essere sostituiti - vedere punto 3-4-7. – il tubo flessibile, il tubo rigido o la spazzola possono essere ostruiti e devono essere liberati

• L’aspirazione si ferma – la termovalvola ha spento il motore a causa di un intasamento di un tubo o della spazzola . Rimuovere la causa dell’ostruzione. Manutenzione Tenere l’aspirapolvere in un luogo asciutto. L’aspiratore è studiato per lavorare continuamente in condizioni difficili, ma dopo un certo periodo di tempo - a seconda del numero di ore lavorate - i filtri polvere devono essere cambiati. Pulire il contenitore con un panno asciutto possibilmente utilizzando un detergente spray. Per i dettagli riguardanti il servizio post vendita, rivolgersi direttamente alla Nilfisk.44 Importanti avvertimenti (Elettrospazzola 2832) Prima di usare l’elettrospazzola accertarsi che il voltaggio indicato sulla targhetta della stessa corrisponda al voltaggio della rete. L’elettrospazzola non deve essere usata per aspirare materiali pericolosi (esempio polveri tossico-nocive), sostanze combustibili o materiali esplosivi, e non deve essere usata in ambienti con pericoli di esplosioni. In nessuna circostanza l’elettrospazzola può essere usata per aspirare materiali caldi. In particolare l’elettrospazzola non deve essere usata per pulire caminetti aperti o chiusi, forni o similari contenenti ceneri calde o incandescenti. Evitate l’aspirazione di oggetti duri ed appuntiti, poichè questi potrebbero danneggiare l’elettrospazzola. L’elettrospazzola non deve essere usata per aspirare acqua, liquidi o gas infiammabili. Dopo avere effettuato la pulizia umida di moquette, l’elettrospazzola deve essere utilizzata soltanto dopo che la moquette è completamente asciutta. In caso contrario l’elettrospazzola potrebbe essere danneggiata. L’elettrospazzola non deve essere usata se il cavo elettrico mostra qualsiasi segno di danneggiamento. Controllare frequentemente il cavo e la spina e se sono danneggiati, farli riparare o sostituire esclusivamente dalla NILFISK o da una officina autorizzata NILFISK. Non maneggiare il cavo elettrico o la spina con le mani bagnate. Non staccare la spina tirando il cavo. Per staccare, impugnare la spina, non il cavo. La spina deve essere sempre tolta dalla presa a muro, prima di cominciare qualsiasi lavoro di riparazione o manutenzione all’elettrospazzola o al cavo. Non schiacciare il cavo elettrico o passarci sopra con l’elettrospazzola. La spazzola non deve essere toccata con le dita quando essa è in esercizio. I dispositivi di sicurezza meccanici, elettrici o termici, non possono essere cambiati o modificati. Il massimo rumore prodotto è al di sotto di 70 dB(A)/20µPa. Questo apparecchio rispetta le seguenti direttive della CE: 73/23/ CE (compresa Modifica 93/68/CE), Direttive sulla bassa tensione - 89/336/CE (compresa Modifica 92/31/CE, 93/68/CE), Direttive EMC. Istruzioni per l’uso Pressare il cavo nelle graffe, applicarlo nel flessible e nel tubo di aspirazione e far passare il cavo di alimentazione della corrente elettrica sotto l’impugnatura. Collegare la spina di rete alla presa dell’apparecchio. L’elettrospazzola entra in funzione non appena si accende l’aspirapolvere. Oggetti di grandi dimensioni, come resti di stoffa, carta ecc., devone essere asportati dal pavimento, per evitare che il rullo si blocchi. La spazzola elettrica di aspirazione è adatta per quasi tutti i tappeti o moquette e per pavimenti lisci. Non spazzolare i tappeti delicati o quelli con peli più lunghi di cm 1,5. Grazie allo snodo rotabile e ribaltabile, l’accessorio può essere guidato in qualsiasi direzione si desideri. Se l’elettrospazzola si ferma: Se il motore dell’elettrospazzola si è surriscaldato, ad esempio perchè il rullo della spazzola si è bloccato in seguito all’aspirazione di corpi estranei voluminosi o per i fili della moquette, entra in funzione un dispositivo che disinserisce il motore. In questo caso si deve spegnere l’aspirapolvere, staccare la spina dalla presa a muro, lasciare che il motore si raffreddi e nel contempo pulire il rullo della spazzola, come descritto nel paragrafo “pulizia e cura”. L’apparecchio può essere riacceso dopo circa 2 minuti. Pulizia e cura Spegnere l’apparecchio e staccare la spina dalla presa di rete Per la pulizia, la spazzola elettrica di aspirazione non deve essere immersa mai nè in acqua, nè in altri liquidi. Pulizia del rullo: I capelli ed i peluzzi avvolti intorno al rullo devono essere semplicemente tagliati e quindi eliminati (illustrazione 2). Smontaggio del rullo della spazzola: Allentare i ganci ad incastro per mezzo di un cacciavite (illustrazione 3), sollevare la cuffia in direzione lato anteriore. Voltare la spazzola elettrica di aspirazione e smontarne il coperchio della carcassa (illustrazione 5). Smontare quindi il rullo della spazzola. Estrarre il cuscinetto del rullo e pulirlo. Per il montaggio del rullo della spazzola, si presti attenzione che la dentatura della cinghia dentata trapezoidale sia sintonizzata al pignone. Applicare la cuffia sull’apparecchio ed incastrarla esercitandovi pressione omogenea dall’alto. Pulizia dei rulli: Quando i rulli dell’elettrospazzola ruotano con sforzo: Vi preghiamo di eliminare capelli o peluzzi avvolti intorno all’asse dei rulli. Per la pulizia, i rulli possono essere smontati. I rulli possono essere estratti semplicemente per mezzo di un oggetto robusto (cacciavite), con il quale essi vengono sollevati (vi preghiamo di considerare la direzione indicata dalla freccetta). Applicare il cacciavite sul lato inclinato di immissione, come illustrato (illustrazione 4), fare leva ed estarre il rullo. Eliminare capelli e peluzzi. Riapplicare il rullo. Si presti attenzione che gli assi si incastrino perfettamente su ambedue i lati. Attenzione: Quando fate leva con il cacciavite sotto il rullo, mantenete un palmo di mano sopra il rullo affinchè esso non salti fuori con veemenza dalla sua sede. Indicazioni Quando si ha difficoltà nello spingere la spazzola: Diminuite la potenza dell’apparecchio. In questo caso, l’effetto di pulizia dell’elettrospazzola non peggiora. Smontaggio Scollegare la spina di rete, smontare le graffe del cavo ed estrarre la spazzola elettrica di aspirazione tirando e ruotando. Caratteristiche Modello 2832 Potenza assorbita nominale (W) 30 Grado di protezione (liquidi/polv) IP40 Classe di protezione (elettrica) Velocità rotazione della spazzola (Giri/min) (pavimenti duri) 3350 Caratteristiche e dettagli possono variare senza preavviso.45 Αυτή η συσκευή συμμορφώνεται με την ΕΝ Οδηγία 89/336/EΟΚ, 73/23/ΕΕ 93/68/EΟΚ.464748 Australia Nilfisk-Advance Pty. Ltd. 48 Egerton Street Silverwater, NSW 2128 1800 011 013(toll-free) - Fax 1800 733 013(toll-free) E-mail: nilfisk@ozemail.com.au Customer Response Centre:

59 59 59 59 1200 1200 1200 1200 - 4300 4300 4300 si no no no 4.5 4.5 4.5 9 8 8 8 14 6 6 6,3 6,3 Caratteristiche e dettagli possono variare senza preavviso ITALIANO CARATTERISTICHE Potenza nominale W Potenza nominale con elettrospazzola

Potenza massima assorbita W Potenza massima assorbita con elettrospazzola

Grado di protezione (umidità, polvere) – Classe di protezione (elettrica) – Portata d’aria con tubo l/sec Depressione kPa Capacitá di aspirazione con tubi W Livello pressione sonora a 1,5 m (ISO 11203) Aspirapolvere con spazzola dB(A)/20µPa Superficie filtro principale

Superficie filtro di scarico, HEPA cm
