BEDIENUNGSANLEITUNG CDF 2000 NILFISK

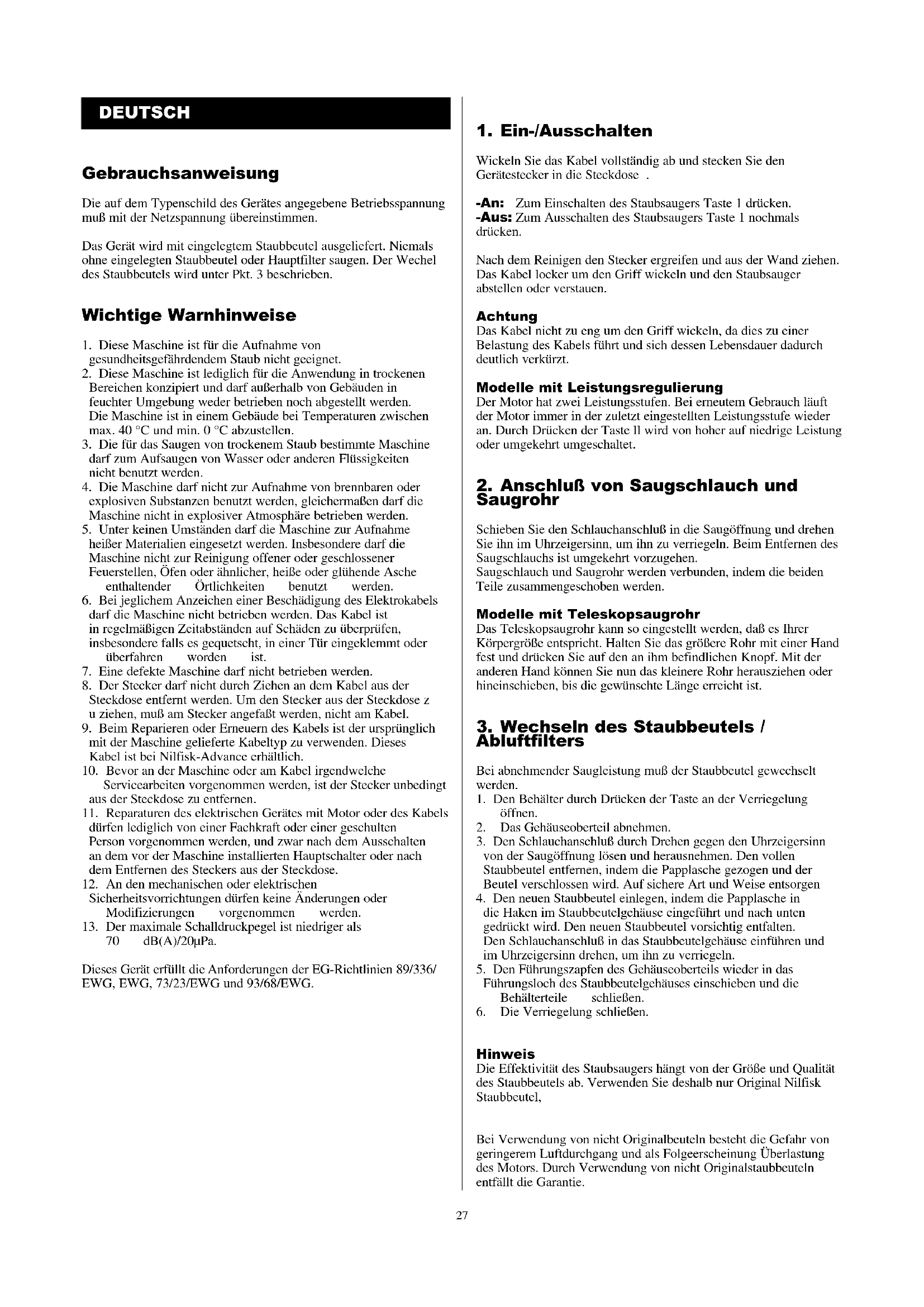

1. Diese Maschine ist für die Aufnahme von

gesundheitsgefährdendem Staub nicht geeignet.

2. Diese Maschine ist lediglich für die Anwendung in trockenen

Bereichen konzipiert und darf außerhalb von Gebäuden in feuchter Umgebung weder betrieben noch abgestellt werden. Die Maschine ist in einem Gebäude bei Temperaturen zwischen max. 40 °C und min. 0 °C abzustellen.

3. Die für das Saugen von trockenem Staub bestimmte Maschine

darf zum Aufsaugen von Wasser oder anderen Flüssigkeiten nicht benutzt werden.

4. Die Maschine darf nicht zur Aufnahme von brennbaren oder

explosiven Substanzen benutzt werden, gleichermaßen darf die Maschine nicht in explosiver Atmosphäre betrieben werden.

5. Unter keinen Umständen darf die Maschine zur Aufnahme

heißer Materialien eingesetzt werden. Insbesondere darf die Maschine nicht zur Reinigung offener oder geschlossener Feuerstellen, Öfen oder ähnlicher, heiße oder glühende Asche enthaltender Örtlichkeiten benutzt werden.

6. Bei jeglichem Anzeichen einer Beschädigung des Elektrokabels

darf die Maschine nicht betrieben werden. Das Kabel ist in regelmäßigen Zeitabständen auf Schäden zu überprüfen, insbesondere falls es gequetscht, in einer Tür eingeklemmt oder überfahren worden ist.

7. Eine defekte Maschine darf nicht betrieben werden.

8. Der Stecker darf nicht durch Ziehen an dem Kabel aus der

Steckdose entfernt werden. Um den Stecker aus der Steckdose z u ziehen, muß am Stecker angefaßt werden, nicht am Kabel.

9. Beim Reparieren oder Erneuern des Kabels ist der ursprünglich

mit der Maschine gelieferte Kabeltyp zu verwenden. Dieses Kabel ist bei Nilfisk-Advance erhältlich.

10. Bevor an der Maschine oder am Kabel irgendwelche

Servicearbeiten vorgenommen werden, ist der Stecker unbedingt aus der Steckdose zu entfernen.

11. Reparaturen des elektrischen Gerätes mit Motor oder des Kabels

dürfen lediglich von einer Fachkraft oder einer geschulten Person vorgenommen werden, und zwar nach dem Ausschalten an dem vor der Maschine installierten Hauptschalter oder nach dem Entfernen des Steckers aus der Steckdose.

12. An den mechanischen oder elektrischen

Sicherheitsvorrichtungen dürfen keine Änderungen oder Modifizierungen vorgenommen werden.

13. Der maximale Schalldruckpegel ist niedriger als

70 dB(A)/20µPa. Dieses Gerät erfüllt die Anforderungen der EG-Richtlinien 89/336/ EWG, EWG, 73/23/EWG und 93/68/EWG.

Wickeln Sie das Kabel vollständig ab und stecken Sie den Gerätestecker in die Steckdose . -An: Zum Einschalten des Staubsaugers Taste 1 drücken. -Aus: Zum Ausschalten des Staubsaugers Taste 1 nochmals drücken. Nach dem Reinigen den Stecker ergreifen und aus der Wand ziehen. Das Kabel locker um den Griff wickeln und den Staubsauger abstellen oder verstauen. Achtung Das Kabel nicht zu eng um den Griff wickeln, da dies zu einer Belastung des Kabels führt und sich dessen Lebensdauer dadurch deutlich verkürzt. Modelle mit Leistungsregulierung Der Motor hat zwei Leistungsstufen. Bei erneutem Gebrauch läuft der Motor immer in der zuletzt eingestellten Leistungsstufe wieder an. Durch Drücken der Taste ll wird von hoher auf niedrige Leistung oder umgekehrt umgeschaltet.

2. Anschluß von Saugschlauch und

Saugrohr Schieben Sie den Schlauchanschluß in die Saugöffnung und drehen Sie ihn im Uhrzeigersinn, um ihn zu verriegeln. Beim Entfernen des Saugschlauchs ist umgekehrt vorzugehen. Saugschlauch und Saugrohr werden verbunden, indem die beiden Teile zusammengeschoben werden. Modelle mit Teleskopsaugrohr Das Teleskopsaugrohr kann so eingestellt werden, daß es Ihrer Körpergröße entspricht. Halten Sie das größere Rohr mit einer Hand fest und drücken Sie auf den an ihm befindlichen Knopf. Mit der anderen Hand können Sie nun das kleinere Rohr herausziehen oder hineinschieben, bis die gewünschte Länge erreicht ist.

3. Wechseln des Staubbeutels /

Abluftfilters Bei abnehmender Saugleistung muß der Staubbeutel gewechselt werden.

1. Den Behälter durch Drücken der Taste an der Verriegelung

2. Das Gehäuseoberteil abnehmen.

3. Den Schlauchanschluß durch Drehen gegen den Uhrzeigersinn

von der Saugöffnung lösen und herausnehmen. Den vollen Staubbeutel entfernen, indem die Papplasche gezogen und der Beutel verschlossen wird. Auf sichere Art und Weise entsorgen

4. Den neuen Staubbeutel einlegen, indem die Papplasche in

die Haken im Staubbeutelgehäuse eingeführt und nach unten gedrückt wird. Den neuen Staubbeutel vorsichtig entfalten. Den Schlauchanschluß in das Staubbeutelgehäuse einführen und im Uhrzeigersinn drehen, um ihn zu verriegeln.

5. Den Führungszapfen des Gehäuseoberteils wieder in das

Führungsloch des Staubbeutelgehäuses einschieben und die Behälterteile schließen.

6. Die Verriegelung schließen.

Hinweis Die Effektivität des Staubsaugers hängt von der Größe und Qualität des Staubbeutels ab. Verwenden Sie deshalb nur Original Nilfisk Staubbeutel, Bei Verwendung von nicht Originalbeuteln besteht die Gefahr von geringerem Luftdurchgang und als Folgeerscheinung Überlastung des Motors. Durch Verwendung von nicht Originalstaubbeuteln entfällt die Garantie. DEUTSCH28 Wechseln des Abluftfilters (Modell CDF 2000, CDF 2010) Der unter der Griffabdeckung befindliche Abluftfilter zieht Mikropartikel an und hält sie zurück. Dieser Abluftfilter sollte jedesmal gewechselt werden, wenn eine neue Schachtel mit fünf Staubbeuteln geöffnet wird.

1. Den Knopf im Innern des Griffs nach oben schieben, den Griff

gegen den Uhrzeigersinn drehen und abnehmen.

2. Das schalldämmende Material zusammen mit dem

Abluftfiltermaterial entfernen.

3. Neues Abluftfiltermaterial einlegen und das schalldämmende

Material wie gezeigt darüber legen (Es darf dabei nicht zusammengedrückt werden).

4. Den Griff wieder in die Ausgangsposition bringen und

verriegeln, indem er im Uhrzeigersinn gedreht wird, bis er einrastet.

4. Wechseln des HEPA Filters

Wechseln des HEPA Abluftfilters. Bei Modellen mit einem HEPA Filter unter der Griffabdeckung:

1. Den Knopf im Innern des Griffs nach oben schieben, den Griff

gegen den Uhrzeigersinn drehen und abnehmen.

2. Den HEPA Filter entfernen.

3. Durch neuen HEPA Filter ersetzen und wie gezeigt einlegen.

4. Den Griff wieder in die Ausgangsposition bringen und

verriegeln, indem er im Uhrzeigersinn gedreht wird, bis er einrastet. Alle Modelle Durch die Verwendung von nicht Originalstaubfiltern entfällt die Garantie.

5. Regulieren der Saugleistung

1. Sie Saugstärke wird durch ein Schiebeventil am gebogenen

Rohr reguliert. Am kräftigsten ist die Saugstärke, wenn das Ventil vorgeschoben ist und die Öffnung schließt.

2. Beim Saugen von z.B. einzelner loser Teppiche kann die

Saugstärke verringert werden, indem man das Schiebeventil zurückzieht, so daß die Öffnung frei wird. Modelle mit zwei Leistungsstufen Die Saugstärke läßt sich durch Änderung der Motorgeschwindigkeit regulieren - Siehe Punkt 1.

6. Parken des Saugrohrs mit

Bodendüse Während und nach der Reinigung kann der Schlauch mit Saugrohr und Bodendüse in Parkstellung gebracht werden.

1. Den Park-Clip der Bodendüse in der Einkerbung an der

Rückseite des Behälters drücken.

7. Reinigen des Hauptfilters

Falls die Effektivität der Saugleistung nachläßt, kann der Hauptfilter gereinigt werden, ohne daß der Staubbeutel entfernt werden muß.

1. Den Behälter durch Drücken der Verriegelungstaste öffnen.

2. Auf die Plastikklappe in der Einkerbung drücken, so daß die

Verriegelung des oberen Behälters mit dem Hauptfilter gelöst wird, und den oberen Behälter abnehmen.

3. Den Hauptfilter aus dem unteren Gehäuse herausnehmen.

4. Das obere Gehäuse wieder auf das untere Gehäuse setzen,

wobei ein Staubbeutel eingelegt bleibt.

5. Den Staubsauger einschalten.

6. Das Filtermaterial mit dem Staubsauger reinigen.

7. Den gereinigten Hauptfilter wieder einsetzen.

8. Den oberen Behälter wieder oben auf den Hauptfilter setzen.

9. Die Plastikklappe am oberen Behälter wieder am Rahmen des

Hauptfilters verriegeln.

10. Die Verriegelung schließen.

Thermosicherung Dieses Gerät ist mit einem Thermo-Schutzschalter versehen, der die vitalen Teile gegen Überhitzung schützt. Sollte dieser Sicherheitsschalter das Gerät ausschalten, so dauert es ca. 5-10 Minuten bis das Gerät wieder automatisch startet. Kontrollieren Sie während dieser Zeit den Schlauch, den Einsatzbeutel und den Filter um sicherzustellen, daß der Luftdurchfluß durch die Maschine nicht behindert ist. Unregelmäßigkeiten

• Falls der Motor nicht anläuft : – kann eine Sicherung des Stromnetzes durchgebrannt sein und muß ausgewechselt werden, – kann das Kabel oder der Stecker defekt sein, und sie müssen untersucht werden.

• Falls die Saugkraft verringert ist : – kann der Staubbeutel voll sein und muß ausgewechselt werden (siehe Punkt 3), – können die Staubfilter verschmutzt sein und müssen ausgewechselt werden (siehe Punkt 3-4-7), – können Schlauch, Rohre und Mundstück verstopft sein und müssen gereinigt werden.

• Falls der Staubsauger stoppt – infolge einer Verstopfung des Schlauches, der Rohre oder des Mundstückes hat die Thermosicherung den Motor ausgeschaltet. Die Ursache des Verstopfens wird entfernt. Wartung Der Staubsauger muß trocken aufbewahrt werden. Er ist nahezu wartungsfrei. Nur die Staubfilter müssen - abhängig von der Einsatzdauer - gelegenlich erneuert werden. Die Oberfläche des Staubsaugers wird mit einem trockenen Tuch, evtl. mit einem sanften Kunststoffreiniger, gereinigt. Der Service wird von den Nilfisk Servicestellen durchgeführt oder dort, wo das Gerät gekauft wurde.29 Warnhinweise (Elektrosaugbürste 2832) Die auf dem Typenschild des Gerätes angegebene Betriebsspannung muß mit der Netzspannung übereinstimmen. Das Gerät darf nur zur Trockenreinigung und nicht im Freien benutzt werden. Das Gerät ist nicht geeignet zum Aufsaugen von explosiven, giftigen oder gesund- heitsgefährlichen Stäuben. Das Gerät darf nicht in explosionsfähiger Atmosphäre benutzt werden. Auf keinen Fall dürfen Flüssigkeiten, aggressive Gase, leicht entzündbare Medien oder glühende Partikel (Glimmnester o.ä.) auf - bzw. abgesaugt werden. Vermeiden Sie die Aufnahme harter spitzer Gegenstände, da diese das Gerät beschädigen könnten. Nach dem Feuchtreinigen von Teppichen darf erst nach vollständiger Trocknung mit dem Gerät gearbeitet werden, da sonst Schäden am Gerät auftreten können. Das Gerät darf nicht benutzt werden, falls der Zustand der Netzanschlußleitung nicht einwandfrei ist. Die Netzanschlußleitung ist regelmäßig auf Anzeichen einer Beschädigung oder Alterung zu untersuchen. Die Netzanschlußleitung darf nur von einer ausgebildeten Person ausgetauscht werden. Elektrische Kabel oder Stecker nicht mit nassen Händen berühren. Den Stecker nicht am Kabel aus der Steckdose ziehen, sondern am Stecker anfassen. Nach dem Gebrauch und vor dem Reinigen oder vor Wartungsarbeiten ist der Stecker aus der Steckdose zu ziehen. Nicht über die Zuleitung des Staubsaugers fahren. Niemals die rotierende Bürste mit dem Fingern berühren. Es dürfen keine Veränderungen an den mechanischen, elektrischen oder thermischen Sicherheitseinrichtungen vorgenommen werden. Der maximale Schalldruckpegel liegt unter 70dB(A)/20µPa. Dieses Gerät entspricht den folgenden EG-Richtlinien: 73/23/EWG (einschließlich des Zusatzes 93/68/EWG), Niederspannungsrichtlinie - 89/336/EWG (einschließlich des Zusatzes 92/31/EWG und 93/68/ EWG), EMV Richtlinie. Gebrauchsanweisung Kabel in die Klammern drücken und am Saugschlauch und -rohr anclipsen, dabei die Zuleitung unter dem Handgriff durchführen. Stecker in die Gerätesteckdose stecken. Das Einschalten erfolgt durch Inbetriebnahme des Staubsaugers. Größere Teile wie Stoffreste, Papier usw. vom Boden entfernen, um ein Blockieren der Walze zu vermeiden. Die Elektrosaugbürste ist für fast alle Teppiche und glatte Böden geeignet. Fransen und hochflorige Teppiche, deren Flor länger als 1 bis 1,5 cm ist, sollten nicht mit der Elektrosaugbürste gereinigt werden. Das Dreh-Kippgelenk der Düse ermöglicht leichtes Lenken der Düse in jede Richtung. Wenn die Elektrosaugbürste sich abschaltet: Bei Überlastung des Motors, z.B. durch Blockieren der Bürstenwalze mit aufgesaugten sperrigen Fremdkörpern oder durch umwickelte Teppichfransen, schaltet der Überhitzungsschutz den Motor ab. Gerät dann abschalten, Netzstecker ziehen, den Motor abkühlen lassen und wenn nötig wie unter “Reinigung und Pflege” beschrieben, die Bürstenwalze reinigen. Nach ca. 2 Minuten kann die Elektrosaugbürste wieder eingeschaltet werden. Reinigung und Pflege Gerät ausschalten, Netzstecker ziehen Elektrosaugbürste beim Reinigen nie in Wasser oder andere Flüssigkeiten tauchen. Reinigung der Walze: Haare und Fäden, die sich auf der Walze aufgewickelt haben, einfach mit einer Schere durchschneiden und entfernen (Bild 2). Bürstenwalze ausbauen: Mit Schraubendreher die Rasthaken lösen (Bild 3). Haube nach vorne abheben. Elektrosaugbürste umdrehen und den Gehäusedeckel abnehmen (Bild 5). Bürstenwalze ausbauen. Walzenlager abziehen und säubern. Bei der Montage der Bürstenwalze darauf achten, daß die Verzahnung des Zahnriemens mit den Ritzeln übereinstimmt. Haube auf das Gerät aufsetzen und durch gleichmäßigen Druck von oben einrasten lassen. Reinigen der Rollen: Wenn die Rolle des Gerätes schwergängig werden: Entfernen Sie bitte Haare oder Fäden, die sich um die Achsen der Rollen aufgewickelt haben. Die Rollen lassen sich zum Reinigen entfernen. Die Rollen können einfach mit einem stabilen Gegenstand (Schraubendreher) herausgehebelt werden (Pfeilrichtung beachten). Schraubendreher wie abgebildet (Bild 4) in der Einführschräge ansetzen und Rolle heraushebeln. Haare und Fäden entfernen. Rolle wieder einsetzen. Auf beidseitiges Einrasten der Achsen ist zu achten! Vorsicht: Halten Sie beim Heraushebeln eine Handfläche über die Rolle, damit diese nicht davonspringt. Hinweise Wenn die Düse sich schwer schieben läßt: Verringern der Leistung des Gerätes, die Reinigungswirkung wird in diesem Fall nicht verschlechtert. Abnehmen Stecker ziehen, Kabelklammern abnehmen und Elektrosaugbürste durch Zug und Drehung entfernen. Spezifikationen Modell 2832 Leistungsaufnahme Motor (W) 30 Schutzklasse (Feuchtigkeit, Staub) IP40 Schutzklasse (elektrisch) Bürstendrehzahl (U/min) 3350 (Hartboden) Technische Änderungen vorbehalten.30 Mode d’emploi Avant de mettre l’aspirateur en service, il faut s’assurer que la tension indiquée sur la plaque du moteur correspond à celle du réseau. L’aspirateur est fourni d’origine avec un sac à poussière monté. Ne jamais utiliser l’aspirateur sans sac et sans filtre principal correctement placés. La procédure de remplace-ment du sac est reprise sous 3. REMARQUES IMPORTANTES

6. Vergrendel de klep.

10. Vergrendel de klep.

59 59 59 59 1200 1200 1200 1200 - 4300 4300 4300 ja nein nein nein 4.5 4.5 4.5 9 8 8 8 14 6 6 6,3 6,3 Technische Änderungen vorbehalten. DEUTSCH SPEZIFIKATIONEN Leistungsaufnahme Motor W Leistungsaufnahme Motor am Anschluß W Leistungsaufnahme Motor, max. W Leistungsaufnahme Motor, max. am Anschluß W Schutzklasse (Feucht., Staub) – Schutzklasse (elektrisch) – Luftmenge mit Schlauch und Rohr l/Sek. Unterdruck kPa Saugleistung mit Schlauch und Rohr W Schalldruckpegel in 1,5m Abstand (ISO 11203) Staubsauger mit Schlauch dB(A)/20µPa Hauptfilterfläche cm

Staubbeutel-Kapazität (neu) Liter Staubbeutel-Kapazität (alt) Liter Masse (Gewicht) kg Family “basic” Family “de luxe” Business “standard” Business “de luxe”
