MANUALE UTENTE TPAG 1275 EINHELL

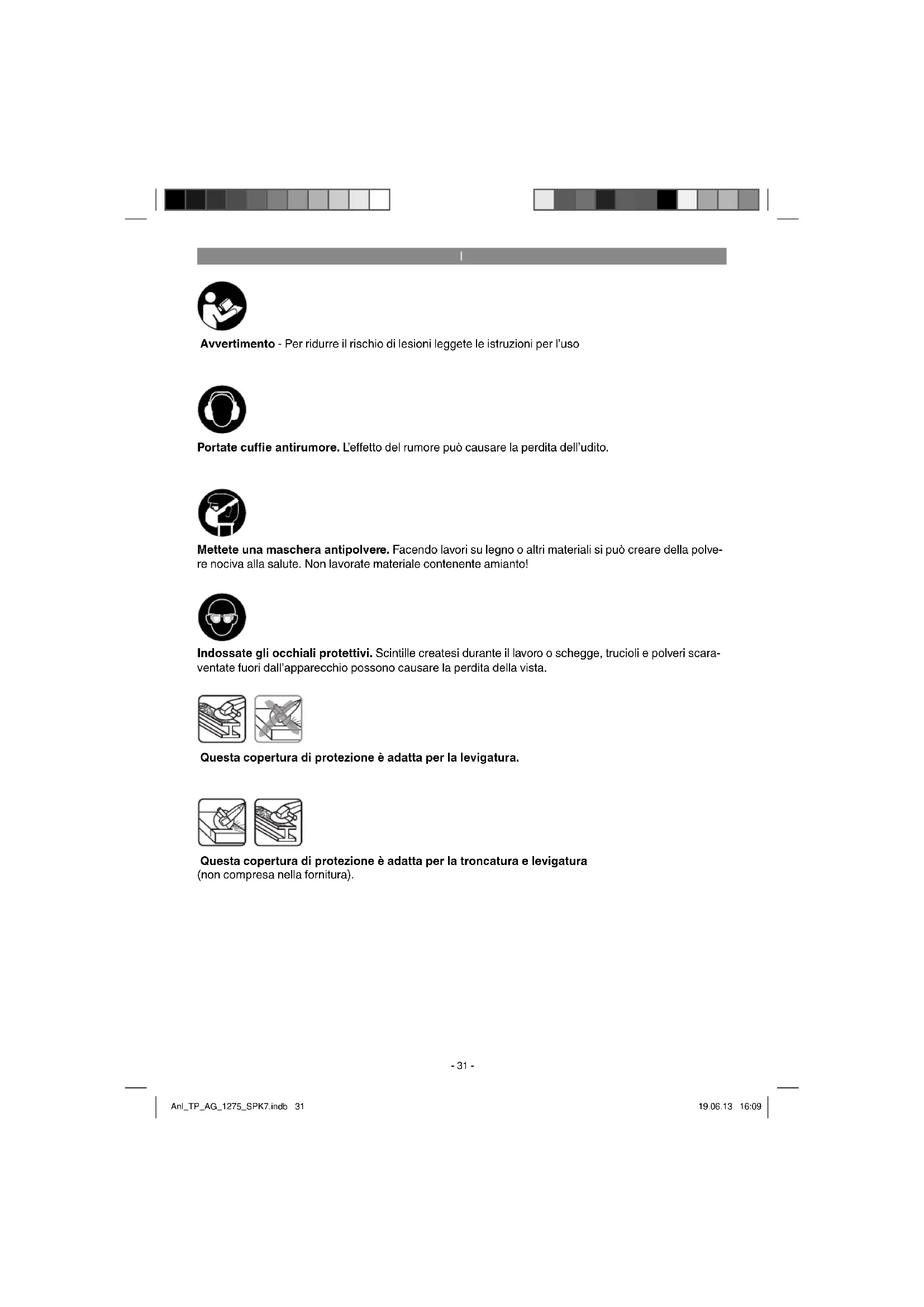

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve- re nociva alla salute. Non lavorate materiale contenente amianto! Questa copertura di protezione è adatta per la troncatura e levigatura (non compresa nella fornitura). Questa copertura di protezione è adatta per la levigatura. Anl_TP_AG_1275_SPK7.indb 31Anl_TP_AG_1275_SPK7.indb 31 19.06.13 16:0919.06.13 16:09I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Bloccaggio del mandrino

2. Interruttore ON/OFF

3. Impugnatura addizionale antivibrante

4. Dispositivo di protezione

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Impugnatura addizionale antivibrante

Dispositivo di protezione

Istruzioni per l’uso originali

Avvertenze di sicurezza

La smerigliatrice angolare è concepita per ese- guire levigature di metalli e pietre utilizzando i dischi abrasivi ed il dispositivo di protezione cor- rispondenti. Attenzione! La smerigliatrice angolare deve es- sere utilizzata per la troncatura di metalli e pietre solo se il dispositivo di protezione, disponibile come accessorio, è montato. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

4. Caratteristiche tecniche

Peso: ..........................................................2,2 kg Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745. Livello di pressione acustica L

Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 60745. Levigatura di superfi ci Valore emissione vibrazioni a hAG = 4,2 m/s

Incertezza K = 1,5 m/s

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

5.1 Montaggio dell’impugnatura addizionale

La smerigliatrice angolare non deve essere utilizzata senza l’impugnatura addizionale (3).

L’impugnatura addizionale può essere avvita- ta in 2 posizioni (A, B). Lato dell’apparecchio Adatto per Sinistro (Pos. A) Destrimani Destro (Pos. B) Mancini L‘impugnatura addizionale di questo modello è fi ssata all‘involucro dell‘apparecchio tramite ele- menti antivibranti, proteggendo così l‘utilizzatore e riducendo l‘aff aticamento durante il lavoro.

5.2 Montaggio del dispositivo di protezione

Rimuovete le due flange.

Spingete il dispositivo di protezione (4) sull‘apparecchio premendo la leva di bloccag- gio (a) come mostrato nella Fig. 3.

Rimontate le due flange sul mandrino.

5.3 Regolazione del dispositivo di protezione

Spegnete l‘apparecchio. Staccate la spina dalla presa!

Regolate il dispositivo di protezione (4) in modo da tenere lontani dal corpo i residui del- la levigatura e proteggere così le mani.

La posizione del dispositivo di protezione (4) può venire adattata alle relative condizioni di lavoro. Allentate la leva di bloccaggio (a), ruotate il dispositivo di protezione (4) nella posizione desiderata e poi lasciate andare la leva di bloccaggio.

Fate attenzione che il dispositivo di protezio- ne (4) copra in modo corretto l‘involucro della ruota dentata.

Assicuratevi che il dispositivo di protezione (4) sia ben fissato. Anl_TP_AG_1275_SPK7.indb 33Anl_TP_AG_1275_SPK7.indb 33 19.06.13 16:0919.06.13 16:09I

Controllate che il dispositivo di protezione sia ben fi ssato. Non usate la smerigliatrice angolare sen- za dispositivo di protezione.

5.4 FUNZIONAMENTO DI PROVA DI UNA

MOLA NUOVA Far funzionare a vuoto per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostitu- irla subito.

6.1 Interruttore (Fig. 5)

Accensione: la smerigliatrice angolare è dotata di un interruttore di sicurezza per la prevenzione contro infortuni. Per accendere l’apparecchio premete l’interruttore ON/OFF (2) sulla parte pos- teriore verso il basso spingendolo contemporane- amente in avanti e per farlo scattare in posizione premetelo verso il basso sulla parte anteriore. Spegnimento: premete la parte posteriore solle- vata dell‘interruttore ON/OFF e fatelo scivolare da solo nella posizione originaria. Aspettate che l‘apparecchio raggiunga il numero massimo di giri. Poi potete avvicinare la smerigliatrice angolare al pezzo e iniziare la lavorazione.

6.2 Cambio del dispositivo di protezione

Rimuovete le due flange

Azionate la leva di bloccaggio (a) e fate ruotare il dispositivo di protezione (4) come mostrato nella Fig. 3.

Togliete il dispositivo di protezione.

Per rimontare il dispositivo di protezione spin- getelo sull‘apparecchio premendo la leva di bloccaggio, come mostrato nella Fig. 3.

Rimontate le due flange sul mandrino.

6.3 Cambio dei dischi abrasivi (Fig. 6)

Per cambiare i dischi abrasivi avete bisogno della chiave a foro frontale acclusa (5). Attenzione! Per motivi di sicurezza la smerigliat- rice angolare non deve essere usata con la chia- ve a foro frontale (5) inserita. Togliere la spina dalla presa di alimentazione.

Facile sostituzione della mola grazie all´arresto del mandrino.

Premere l´arresto del mandrino e far scattare in posizione la mola.

Aprire il dado flangiato con la chiave a pioli. (Fig. 6)

Sostituire la mola di smerigliatura o di tronca- tura e serrare il dado flangiato con la chiave a pioli. Attenzione: Premere l´arresto del mandrino solo se il motore ed il mandrino di smerigliatura sono fermi! Durante la sostituzione della mola l´arresto del mandrino deve rimanere premu- to! Nel caso di mole di smerigliatura o di troncatura fi no a 5 mm di spessore, avvitare il dado fl angiato con il lato piatto verso la mola.

6.4 Posizione della fl angia se si impiegano

Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta (Fig. 8) a) flangia di serraggio b) dado flangiato

Posizione della flangia se si impiega una mola per troncatura piegata a gomito (Fig. 9) a) flangia di serraggio b) dado flangiato

Posizione della flangia se si impiega una mola per troncatura diritta (Fig. 10) a) flangia di serraggio b) dado flangiato

Il motore deve essere ben ventilato durante il funzionamento, per questo motivo le aperture di areazione devono sempre essere tenute pulite. Anl_TP_AG_1275_SPK7.indb 34Anl_TP_AG_1275_SPK7.indb 34 19.06.13 16:0919.06.13 16:09I

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto.

Prima di usare la mola controllarne il numero giri indicato.

Il numero di giri della mola di smerigliatura o di troncatura deve essere maggiore del numero di giri a vuoto della smerigliatrice an- golare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un nume- ro massimo di giri di 11.000 min-1 e per una velocità periferica di 80 m/sec.

Nell’utilizzare i dischi diamantati fate attenzio- ne al senso di rotazione. La freccia indicante il senso di rotazione sul disco diamantato deve coincidere con quella posta sull’apparecchio. Controllate attentamente soprattutto il trasporto e la conservazione per gli utensili di smerigliatu- ra. Non sottoponete gli utensili di smerigliatura a colpi, urti o spigoli vivi (ad esempio in caso di trasporto o conservazione in una cassetta per utensili). Ciò potrebbe danneggiare gli utensili di smerigliatura, come ad esempio causare scre- polature e rappresentare un serio pericolo per l’utilizzatore.

Attenzione! Impiegate il dispositivo di protezione per la levigatura (compreso tra gli elementi forniti). I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30° ai 40° rispetto alla supericie da smerigliare e spo- standola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

6.7.2 Smerigliatura di troncatura (Fig. 12)

Attenzione! Impiegate il dispositivo di protezione per la troncatura (disponibile come accessorio, vedi 8.4). Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presen- tare uno spigolo di taglio netto. Per troncare pietre dure si consiglia di unsare una mola diamantata. Non devono venir lavorati materiali con- tenenti amianto! Per la sgrossatura non usare mai mole per troncare.

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Spazzole di carbone

L‘apparecchio dispone di spazzole di carbone autodisattivanti che si consumano e pertanto devono venire controllate di tanto in tanto ovvero sostituite. Attenzione! Le spazzole di carbone de- vono essere sostituite solo da un elettricista.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info Copertura di protezione per la troncatura (n. art.: 44.500.36)

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TP_AG_1275_SPK7.indb 36Anl_TP_AG_1275_SPK7.indb 36 19.06.13 16:0919.06.13 16:09I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TP_AG_1275_SPK7.indb 37Anl_TP_AG_1275_SPK7.indb 37 19.06.13 16:0919.06.13 16:09I
