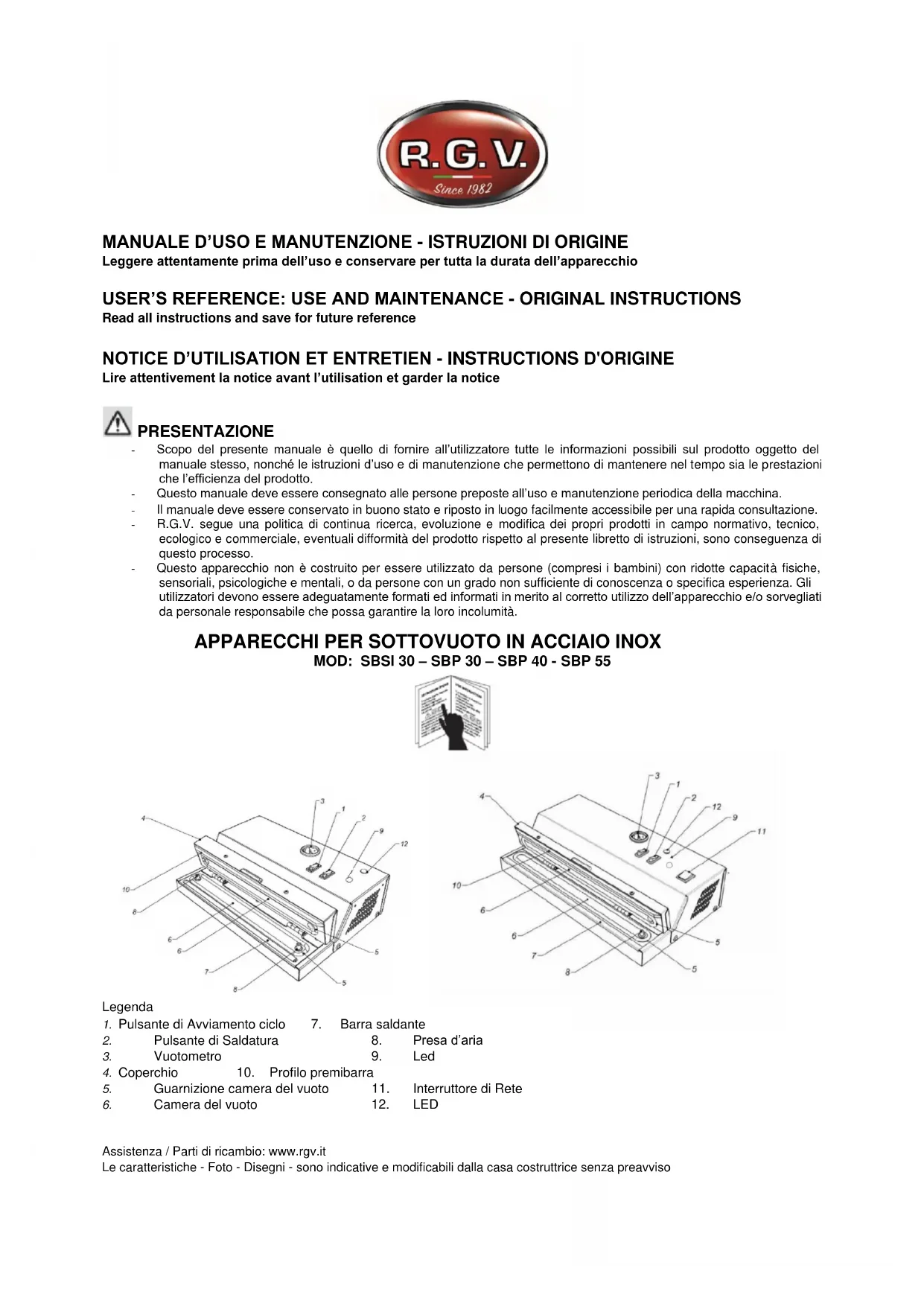

MANUALE UTENTE SBP 30 RGV

MANUALE D'USO E MANUTENZIONE - ISTRUZIONI DI ORIGINE

Leggere attendamente prima dell'uso e conservare per tutta la durata dell'apparecchio

USER'S REFERENCE: USE AND MAINTENANCE - ORIGINAL INSTRUCTIONS

Scopo del presente manuale è quello di fornire all'utilizzatore tutte le informazioni possibili sul prodotto oggetto del manuale stesso, nonché le istruzioni d'uso e di manutenzione che permettono di Maintainere nel tempo sa le prestazioni che l'efficienza del prodotto.
- Questo manuale delve essere consegnato alle persone preposte all'uso e manutenzione periodica della macchina.
Il manuale deve essere conservato in buono stato e riposto in luogo facilemente accessibile per una rapida consulazione.
R.G.V. segue una politica di continua ricerca, evoluzione e modifica dei propri prodotti in Campo normativo, tecnico, ecologico e commerciale, eventuali differmità del prodotto rispetto al presente libretto di istruzioni, sono consegenza di questoprocesso.
Questo appearecchio non è costruito per essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali, psicologiche e mentali, o da persona con un grado non sufficiente di conoscenza o specifica esperienza. Gli utilizzatori devono essere adeguamente formati ed informati in merito al corretto utilizzato dell'apparecchio e/o sorvegliati da personale responsabile che possa garantire la loro incolumnità.

APPARECCHI PER SOTTOVUOTO IN ACCIAIO INOX

MOD: SBSI 30 - SBP 30 - SBP 40 - SBP 55

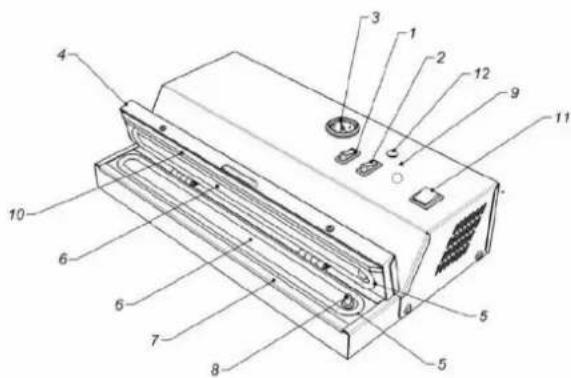

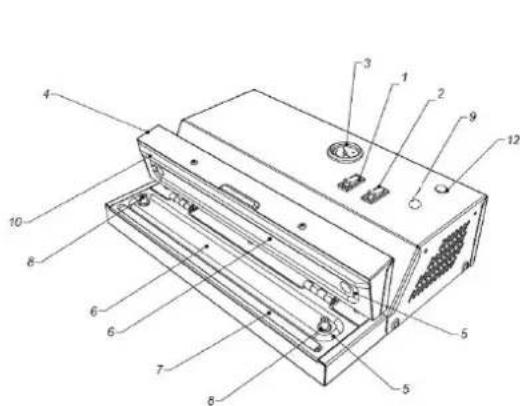

Legenda

1. Pulsante di Avviamento ciclo 7. Barra saldante
2. Pulsante di Saldatura 8. Presa d'aria
3. Vuotometro 9. Led
4. Coperchio 10. Profilo premibarra
5. Guarnizione camera del vuoto 11. Interruttore di Rete
6. Camera del vuoto 12. LED

RESPONSABILITA' DEL COSTUTFORE

Il costrutto non sare responsabile di eventuali danni a persono o cose distinti alla macchina per sottovuoto cui questo manuale si riferisce.

Il costruttore non garantisce la conformità delle machine alle norme vigenti in paesi extra UE ove venissero installate ed in particolare a quale relative alla prevenzione degli infortuni.

L'adeguamento delle macchine alle norme antinfortunistiche vigenti è a totale carico del committente, il quale si assume ogni relativa responsabilità sollevando di conseguenza da tali responsabilità il costruttore/fernitore.

Il costruttore non si rittà responsabile di inconvenienti, rotture, incidenti, ecc. dovuti alla non conoscenza (o comunque alla non applicazione) delle prescrizioni contenate nel presente manuale.

Lo stess dicasi per l'esecuzione di modifiche, varianti e/o l'installazione di accessori non indicati nel manuale.

Complimenti per aver acquistato un apparentecchio per sottovuoto R.G.V.; la linea di apparentecchi per confezionamento sottuvoto R.G.V. utilizza un brevetto technologico italiano all'avanguardia in termini di performances e di riduzione di consumi elettrici.

La technologia utilizzata permette al motore di erogare più potenza a fronte a consumi elettrici ridotti del 50% rispetto ad una normale macchina per sottovuoto in commercio a parità di prestazioni, e di controllare la quantità di calore erogato alla barra saldante independentemente della tensione di rete per avere saldature sempre perfette.

TENSIONEDI RETE

Prima di insere la spina controllare che la tensione della rete di alimentazione corrisponda al voltaggio indicato sul prodotto (targhetta dati tecnici). Vedere le note allacciamento elettrico

AVVERTENZE: PRECAUZIONI DA PRENDERE E NORME

• Prestare attenzione, durante il funzionamento della macchina, per la presenza di elementi riscaldati sulla barra saldante. - Utilizzato sacchetti per conservazione di alimenti sottovuoto goffrati, dello stesso tipo di quelli in dotazione.

• Per evitare agli rischio di shock elettrico, non immergere l'apparecchio in acqua e non utilizzato se l'apparecchio, la spina o il cavo spina sono bagnati. - Ogni tipo di intervento sull'apparecchio, comprese le operazioni di pulizia e manutenzione, deve essere effettuato con il cavo spina disinserito alla presa di corrente in maniera tale per cui un operatore a bordo macchina possa sempre verificare che sia disinserita.

• Disconnettere l'apparecchio quando non in uso.

• Il confezionamento sottovuoto non sostituisce gli altri procedimenti di conservazione, ma cui quere essere utilizzato unitamente a questi.

Gli alimenti deperibili necessitano comunique di refrigerazione o congelamento per evitarne il deterioramento; il confezionamento sottovuoto ne allunga il tempo di conservazione e ne favorisce l'intatto mantenimento delle qualità organolettiche.

• I prodotti preconfezionati devono essere in agli caso consumati entro la data di scadenza. indica sulla confezione.

• Un livello più alto di vuoto indica una minore presenza di ossigeno, e quando la possibilità di una migliorare conservazione.

• I liquidi devono essere refrigerati prima di poter essere confezionati in buste sottovuoto, per impedirne fuoriuscita o aspirazione nella camera del vuoto. - I prodotti in polvere o in grani devono essere inserti in un primo sacchetto di protezione prima di essere confezionati sottovuoto, per evitare che siano aspirati nella camera del vuoto, che ostruiscano la valvola, danneggino la pompa o possano bucare il sacchetto per sottovuoto con seguente perdita del vuoto.

• Contenitori non idonei alla conservazione sottovuoto possono implodere per l'effetto della pressione dell'aria, causando danni e ferite; per la conservazione in congelatore utilizzato solo gli apposti vasi in vetro temperato per il freezer.

• La pompa del vuoto e ilsystema di saldatura sono dotati di protezione termica; in caso di surriscaldamento la macchina si arresta automaticamente e potra riprendere il lavoro aftero alcuni minuti.

• Le impostazioni per il funzionamento in automatico sono realizzate al momento della fabbricazione per ottenere le migliorie prestazioni alla macchina, in termini di sicurezza e affidabilità. Se in casi particulari occorrono prestazioni diverse da quella preimposte occorrera procedere in modalità manuale. - Qualora non si attenda il tempo minimo

richiesto tra il collegamento alla rete e l'inizio del ciclo di lavoro, occorre disinserire e reinserire la spina nella presa ed attendere il tempo minimo richiesto.

Nell'utilizzo con i contentitori si raccomanda di prestare la massima attenzione al riscaldamento della barra soldante, per evitare bruciature. - É preferibile, nell'utilizzo con i contentitori, passare alla modalità manuale quando la lancetta del vuotometro raggiunge il limite della zona gialla. - In caso di deterioramento, il cavo spina va sostituito da un technique specializzato con un cavo uguali a quello fornito in dotazione.

-Per il suo utilizzato, abbiate cura di posizionare l'apparecchio su una superficie piana e stabile.

-Per il suo funzionamento l'apparecchio deve essere collegato ad una presa di corrente che rimanga in permanenza facilemente accessibile durante l'uso.

-Livello acustico inferiore a 80 dBA.

-In caso di guasti o malfunzionamenti contattare immediatamente la casa costrutrice ed eventualmente far controllinga macchina da un centro di assistenza autorizzato.

-L'utilizzo di parti di ricambio o accessori non raccomandati o venduti dal fabbricante cui provocare incendi, scosse elettriche o altri danni.

- Nonutilizzare all'esterno

-Non immergere l'apparecchio in acqua o altri liquidi in fase di pulizia
-Non usare prolonghe al cavo di alimentazione
-Non estrarre la spina alla presa tirando il cavo di alimentazione
-Non usare l'apparecchio con mani bagnate o a piedi nudi
-Non usare l'apparecchio in ambienti umidi o in presenza di liquidi sui piani di lavoro
-Ove indicate, l'apparecchio è provvisto di fusabile di protezione contro sovraccarichi di tensione, il fusabile si trova in un apposto alloggiamento sotto la presa di connessione alla rete; in caso di sovratensione, nel cassetto di alloggiamento del fusabile, è presente un fusabile di riserva; il fusabile non rientra nelle dotazioni coperte da garanzia

CARATTERISTICHE DELLE MACCHINE

Codice	115504	115503	115505
Modello	SBP 40	SBP 30	SBP 55
Carcassa	Acciaio Inox	Acciaio Inox	Acciaio Inox
Pompa	Bicilidrica a risparmio energetico	Bicilidrica a risparmio energetico	Bicilidrica a risparmio energetico
Potenza Max. Assorbita	345 W	280 W	355 W
Max livello di vuoto	-900 mbar	-900 mbar	-900 mbar
Aspirazione	40 lt/min	40 lt/min	40 lt/min
Presa per attacco contentori	SI	SI	SI
Vuotometro	SI	SI	SI
Filtro Antidisturbi	SI	SI	SI
Fusibile 6A Protezione	SI	SI	SI
Fusibile 6A di riserva	SI	SI	SI

Codice	115502
Modello	SBSI 30
Carcassa	Acciaio Inox
Pompa	Monocilidrica a risparmio energetico
Potenza Max. Assorbita	200 W
Max livello di vuoto	-850 mbar
Aspirazione	18 lt/min
Presa per attacco contentori	SI
Vuotometro	SI
Filtro Antidisturbi	SI
Fusibile 6A Protezione	SI
Fusibile 6A di riserva	SI

Inclusi nella confezione: 20 sacchetti cm. 20x30

IMPORTANZADELMANUALE

Il manuale è parte integrazione della macchina. Contiene informazioni importanti sulla sicurezza e sui pericoli evidenziati con i symboli:

Le informazioni contene, Vi permetteranno di utilizzare la macchina in perfette condizioni di sicurezza ed ave un risultato di utilizzo di massima soddisfazione.

GARANZIA

L'apparecchio è settato e garantito per l'uso con sacchetti di tipo goffrato a marchio RGV, le funzionalità dell'apparecchio non sono garantite in caso di utilizzo con sacchetti di tipo omarca differente.

Le macchine per sottovuoto ad aspirazione esterna non sono idonee per essere utilizzate con prodotti ad alto tenore di umidità, l'eventuale aspirazione di liquidi cui danneggiare l'apparecchio (pompa, scheda elettronica e guarnizioni della camera del vuoto); tali danneggiamenti rientrano nell'uso improprio della macchina e non sono coperti da garanzia.

Macchine per uso Domestico: la garanzia europea preve de 24 mesi di garanzia alla data di emissione dello scontrino fiscale. Macchine per uso professionale: il fornitore è tenuto a riparare o sostituire tutti i componenti con difetti di costruzione che si manifestano nei primi 12 mesi alla data di messa in funzione dell'apparecchio e comunique non nelle 18 mesi alla data di spedizione (data di emissione della fattura)

Sono escludi da garanzia quei componenti per i quali è previsto un normale consumo quali ad esempio i fusibili, il premi barra, il teflon di protezione della barra saldante, la resistenza della barra saldante e le guarnizioni della camera del vuoto. Il cliente delve segnalare al forniture, per godere della garanzia, i difetti che si manifestanoindicando: il numero di matricola della macchina, il riferimento alla data di acquisto (fattura o scontrino fiscale) e dovre inviare a proprie spese il pezzo difettoso per la riparazione e la sostituzione. Con la riparazione o la sostituzione del pezzo difettoso, il fornitore adempie pienamente ai propri propri obblighi di garazia. Qualora le riparazioni dovessero essere richieste dove la macchina e installata, le spese di mano d'opera, viaggio, soggiorno eventuale dei tecnici, saranno interamente a carico del committente. I danni derivanti da uso impropero, mancata manutenzione, manomissioni, fanno decadere la garazia.

Le riparazioni in garanzia non comprendono la pulizia della macchina.

AVVERTENZE E NORME

Leggere attendamente tutte le istruzioni prima di utilizzato la macchina, prestando particolare attenzione ai paragrafi con i symboli di sicurezza e di pericolo

Staccare la spina di alimentazione dalla presa di corrente prima di agli qualsvoglia operazione di manutenzione e/o di pulizia, In maniera tale per cui un operatore a bordo macchina possa sempre verificare che sua disinserita.

AVVERTENZE ALL'USO

Il costruttore declina agli responsabilità qualora il prodotto cui questo manuale si riferisce venga utilizzato impropriamente - Controllare periodicamente il cavo di alimentazione, se usurato delve essere sostituito con uno identico a quello fornito.

Non immershere il prodotto in acqua o altri liquidi per la pulizia
Non estrarre la spina alla presa impugnano il cavo elettrico
Non usare prolonghe al cavo di alimentazione

Non usare l'apparecchio con le mani bagnate o a piedi nudi
Disconnettere sempre l'apparecchio quando non in uso
- Prima di effettuare qualsiasi operazione di pulizia o manutenzione, togliere la spina alla presa di corrente.

La macchina è imballata in scatola di cartone, il prodotto è protetto con tamponi di protezione. Si possono sovrapporre fino a 5 scatole.

L'imballo delve essere custodito in luogo asciutto e privo di polvere. Quando su pallets, movimentare solo con transpallet o sollevatori elettrici

DISIMBALLO

Aprière cartone, disimballare il prodotto con cura e posizionarlo su una superficie piana.

DIRETTIVA 2002/96/CEE

Ala fine della sua vita utile il prodotto non devessere smaltito assieme gli altri rifiuturbani. Puousere consegnato presso i centri di raccolta differenziate predispositi delle amministrazioni comunali, oppure presso i rivenditori che formiscono queste servizio.

INSTALLAZIONE

Installare il prodotto su una superficie piana che teng a conto delle dimensioni dell'apparecchio. Inoltre delve essere livellato, liscio,

asciutto, robusto, A un'altezza da terra di circa 80 cm. e con attorno lo spazio utile necessario per l'utilizzo e la manutenzione.

Condizioni ambientali:

Temperatura minima +10^ - Temperatura massima +30^

Umidità minima 30% - Umidità massiva 80%

ALLACCIAMENTO ELETTRICO

Controlli preliminari

Prima di collegare la macchina alla presa di corrente compiere i seguenti controli:

• Accertarsi che la presa sia munita di circuito di protezione di terra
• Accertarsi che la frequenza e la tensione di alimentazione corrispondano a那一 delle riportate sulla targhetta dei dati tecnici della macchina
• Accertarsi sulle modalità di connessione del cavo di alimentazione in modo da evitare che si possa scivolare o inciampare
• É responsabilità dell'utilizzatore che il collegamento della macchina alla rete rispetti le norme in vigore nel paese dell'installazione e venga eseguito da personale tecnico qualificato
• Una volta effettuati i controli preliminari, l'interruttore di rete mette in tensione la macchina che è pronta all'uso

MANUALE D'USO

Dopo aver inserto la spina di alimentazione in una presa adeguata e il connettore alla presa sulla parte posteriore, l'apparechio è pronto per l'utilizzo. L'apparechio è settato e garantito per l'uso con sacchetti di tipo goffrato marchio RGV, le funzialità dell'apparechio non sono garantite in caso di utilizzo con sacchetti di tipo omarca differente.

Le macchine per sottovuoto ad aspirazione esterna non sono idonee per essere utilizzate con prodotti ad alto tenore di umidità,

I'eventuale aspirazione di liquidi poto danneggiare l'apparecchio (pompa, scheda elettronica e guarnizioni della camera del

vuoto); tali danneggiamenti rientrano nell'uso improprio della macchina e non sono coperti da garanzia.

L'apparecchio deve essere conservato in un luogo asclutto ed a temperature comprese tra +10^ + 30^

I sacchetti, soprattutto se la confezione è aperta, devono essere conservati in un luogo asciutto ed a temperature comprese tra

+10°e+30°

L'apparechio vieneMESSINO in tensione mediante I'Interruttore di Rete (11) ove presente

• Prepare il prodotto eliminando tutte le asperità che possono bucare il sacchetto.
• Inserire il prodotto da conservare in un sacchetto adatto alla conservazione di alimenti sottovuoto, lasciando almeno 5 cm. di spazio libero dall'apertura del sacchetto;
• Sollevare il coperchio della macchina (4) e appoggiare il sacchetto ben disteso sulla barra soldante (7), dello spazio delimitato dalle presed'aria (8), avendo cura di insere il lato aperto del sacchetto nella camera del vuoto (6.).
• Inserire il cavo spina in una presa di corrente, avviare la pompa del vuoto premendo l'interruttore (1.) ed esercitarare una leggera pressione con le mani sul coperchio (4) per creare una prima depressione nella camera del vuoto; non e' necessario premere fino al termine dell'operazione, ma solo fino a che il sacchetto comincia ad aderire al prodotto.
• Al terme dell'operazione di saldatura la macchina si arresta e il coperchio si après automaticamente.
• Prima di ripore il sacchetto per la conservazione è opportuno verificare la buona qualità della saldatura, ovvero l'assenza di grinze o impurità che possano permettere il passaggio dell'aria.

CONFEZIONAMENTO SOTTOVUOTO IN ROTOLO OPERAZIONE DI SALDATURA SENZA VUOTO

• Sollevare il coperchio della macchina (4) e appoggiare il sacchetto o la porzione di rotolo ben disteso sulla barra saldante, avendo cura di NON inseire il lato aperto del sacchetto nella camera del vuoto (6).

Avviare la pompa del vuoto premendo l'interrottore (1.) ed esercitare una leggera pressione con le mani sul coperchio (4.) per creare una prima depressione nella camera del vuoto;

Al termine dell'operazione di saldatura la macchina si arresta e il coperchio si apree automaticamente. - Tagliare il rotolo saldato alla lunghezza desiderata e procedere come descritto al capitolo precedente.

IMPOSTAZIONI SCHEDA ELETTRONICA DI CONTROLLO

Le impostazioni di fabbrica prevedono

Un potenza minima di saldatura impostato elettronically di 2 unita tempo/potenza, adatto per i sacchetti in dotazione, con spessore di 95/105 micron, la potenza di saldatura impostata è di 5 unita di tempo/potenza ed è modificabile mediante programmazione elettronica.

I primi tre cici di funzionamento sono predisist per una erogazione del 20% in più della potenza di saldatura per migliorare la saldatura in caso di macchina fredda; dopo agli cico di utilizzo è necessario disconnettere l'apparecchio alla rete per ripristinare tale funzione.

L'apparecchio è predisisto per l'esecuzione automatica del ciclo vuoto/saldatura.

La programmazione elettronica consente il passaggio al funzionamento manuale.

L'apparecchio è predisporto per un tempo di attesa di 10 secondi tra il raggiungimento del livello di vuoto impostato e l'inizio delprocesso di saldatura, è possible ridurre o aumento (per ottenere un vuoto magiore Funzione Supervuoto) quello tempo di attesa mediante la programmazione elettronica.

L'apparecchio è predisisto per un tempo di attesa di 10 secondi al termine dell'operazione di saldatura per ottener una saldatura di maggior qualità.

INFO:

I tempi di saldatura ottimali possono varie in base al tipo di sacchetto utilizzato; si consiglia di eseguire alcune prove verificandone il risultato.

La riduzione della potenza di saldatura velocizzera la durata del ciclo e consentirà di lavorare più a lungo perché i protettori termici entrino in funzione.

IMPOSTAZIONE DELL'APPARECCHIO AL FUNZIONAMENTO MANUALE/AUTOMATICO

Per impostare l'apparecchio al funzionamento a ciclo manuale, procedere come segue:

1- Con l'apparecchio NON connesso alla rete elettrica, premere e mantenere premuto il pulsante di avviamento (1).
2- Inserire la spina nella presa di corrente o accendere l'interruttorre di rete 11.
3- Attendere almeno 5 secondi.
4- Rilasciare il pulsante.

Per impostare l'apparecchio al funzionamento a ciclo automatico, procedere come segue:

1- Con l'apparecchio NON connesso alla rete elettrica, premere e mantenere premuto il pulsante di saldatura (2).
2- Inserire la spina nella presa di corrente o accendere l'interruttor di rete 11.
3- Attendere almeno 5 secondi.
4- Rilasciare il pulsante.

(L'impostazione effettuata rimane valida anche togliendo l'alimentazione elettrica all'apparecchio).

REGOLAZIONE DELLA POTENZA DI SALDATURA

Per cancellare la potenza di saldatura impostata, procedere come segue:

1- Con l'apparecchio connesso alla rete elettrica premere e rilasciere il pulsante di saldatura (2) per 10 volte entro 10 secondi; il led verte lampeggera velocimento ad indicare che si è entrati in modalità di programmazione.
2- Se il led verde non lampeggia significa che non si è effettuato correttamente la prima parte della programmazione.
3- Premere erilascire il pulsante di marcia (1) tante voite quante sono le unita di tempo/potenza desiderate; il led verde lampeggerà ad agli impulso.
4- Se premendo la prima volta l'interruttre di marcia (1), l'apparecchio si mette in moto, spegnere la macchina e rifare la programmazione da zero.
5- Attendere 10 secondi prima di procedere ad operare normalmente (il tempo di saldatura rimarraosi impostato anche togliendo l'alimentazione).

RITORNO AI PARAMETRI DI FABBRICA

É sempre possible ripristinare i parametri impostati dal fabbricante procedendo come segue:

1- Con l'apparecchio NON connesso alla rete elettrica, premere e mantenere premuto i pulsanti di avviamento (1) ed il pulsante di saldatura (2).
2- Inserire la spina nella presa di corrente o accendere l'interruttore di rete (11); 3- Attendere almeno 5 secondi; 4- Rilasciare i pulsanti.

IMPORTANT

In cas di un lungo periodo di non utilizzo e/o temperature basse nell'ambiente di lavoro o di stoccaggio dell'apparechio, prima di esquire la procedura di confezionamento, si consiglia di Maintainere la pompa in funzionamento per almeno un minuto, e di esquire due cici di vuoto/saldatura alla sae sacchetto, con coperchio chiuso.

1- Inserire il prodotto da confezionare sottovuoto in un sacchetto per sottovuoto per alimenti, di dimensione adeguata, lasciando circa 5 cm. di spazio libero tra il bordo aperto del sacchetto e l'estremita del prodotto da confezionare.
2-Sollevare il coperchio (4).
3- Posizionare l'estremita aperta del sacchetto contente il prodotto da confezionare nella camera del vuoto (6), tra le guarnizioni nere (5).
4- Abbassare il coperchio e premere il pulsante di avvamento ON/OFF (1). Questa operazione avvia la fase di aspirazione.
5- Appena avviata la pompa di aspirazione, esercitare una leggera pressione sul coperchio, in modo che aderisca alla superficie del sacchetto. Dopo alcuni istanti la depressione creata alla pompa del vuoto consentirà di rilasciare il coperchio, quando la macchina prosegue nell'aspirazione.
6- Al raggiungimento del livello di vuoto ottimale per la conservazione alimentare, l'apparecchio inizierà automaticamente la fase di saldatura (led rosso acceso a luce fissa) e quindi si arresterà.

INTERVENTIMANUALI

In qualsiasi momento è possibile interrompere l'attività dell'apparechio premendo il pulsante 1 ON/OFF.

Durante l'aspirazione è possibile saldare anticipatamente premendo (in qualsiasi momento) il pulsante di saldatura; se il livello di vuoto non è sufficiente, la pompa può evidenziar un calo di potenza in aspirazione e la saldatura risulterà non corretta, si consiglia di effettuare但这a manovra solo quando la lancetta del vuotometro si trova almeno tra le due linee nere del settore verde.

CICLO MANUALE

1- Inserire il prodotto da confezionare sottovuoto in un sacchetto per sottovuoto per alimenti, di dimensione adeguata, lasciando circa 5 cm. di spazio libero tra il bordo aperto del sacchetto e l'estremita del prodotto da confezionare.
2-Sollevare il coperchio (4).
3- Posizionare l'estremita aperta del sacchetto contenente il prodotto da confezionare nella camera del vuoto (6), tra le guarnizioni nere (5).

4- Abbassare il coperchio e premere il pulsante di avviamento ON/OFF (1). Questa operazione avvia la fase di aspirazione.
5- Appena avviata la pompa di aspirazione, esercitare una leggera pressione sul coperchio, in modo che aderisce alla superficie del sacchetto. Dopo alcuni istanti la depressione creata alla pompa del vuoto consentire di rilasciare il coperchio, nella macchina prosegue nell'aspirazione.
6- Al raggiungimento del livello di vuoto desiderato, premere il pulsante di saldatura (2) per avviare la fase di saldatura del sacchetto (il led si accenderà con luce fissa); l'apparecchio si arresterà automaticamente al termine del tempo impostato per la saldatura.

FINE LAVORO

Terminato I'uso della confezionatrice, staccare la spina alla presa di corrente e riporre l'appareccchio.

MANUTENZIONE E PULIZIA:

Prima di effettuare qualsvoglia intervento sulla macchina, e' necessario disconnettere la macchina alla rete elettrica.

Non utilizzato getti d'acqua. Non utilizzato spazzolini che potrebbero deteriorare le superfici della macchina

Pulire l'apparecchio con un panno umidificato con detergenti non aggressivi per evitare di danneggiare le superfici; in agli caso non lavare l'apparecchio od immergerlo in soluzioni liquide.

Non spostare la macchina per pulirla. Contattare subito il costruttore in caso di guasti.

IL LIVELLO DEL VUOTO

Il vuotometro ha tre differenti colorazioni per indicare il livello del vuoto. Sul colore giallo la macchina ha appena iniziato il suo funzionamento e la quantità di aria nel circuito è ancora elevata. Sul colore verde il livello di vuoto è più sufficiente per una corretta conservazione degli alimenti per un breve o medio periodo di tempo, quando la lancetta si trova tra le due linee nere. Quando la lancetta raggiunge il colore rosso si è ottenuto il massimo livello di vuoto raggiungibile. Vi sono alimenti che al loro interno contengono liquidi che in caso di compressione fuoriscono e posso sono venire aspirati causando danni alla macchina, e alimenti che per la loro scarsa consistenza possono venire schiacciati o danneggiati da un livello di vuoto eccessivo; per tali alimenti si consiglia di verificare il livello di aderenza del sacchetto e di procedere alla saldatura prima dell'eventuale schiacciamento; La durata di conservazione sarebbe proportionale al vuoto creato.

COMPRENDERE E RISOLVERE I DUBBI SUL CORRETTO UTILIZZO

Quando si hanno dubbi sul corretto funzionamento della macchina, è possible procedere ad alcuni test per verificare l'efficienza del prodotto. Test di autodiagnosi Funzionamento interno:

1- Con il coperchio aperto premere il pulsante di marcia e chiudere le prese d'aria (8) con l'accessorio per contentitori, appoggiarlo su una superficie pianza e liscia per creare il vuoto. (Imagine 6)
2- Se la lancetta de vuotometro arriv a ross o la saldatura parte automaticamente, il funzionamento interno e corretto
3- Se la lancetta de vuotometro arriv a rosso, ma saldatura non parte automaticamente, occorre settare la macchina per il funzionamento automatico e riprovare
4- Se la lancetta del vuotometro non arrivava al rosso, occorre far riparare la macchina Funzionamento del coperchio e tenuta delle guarnizioni della camera del vuoto:
1- Chidere il coperchio della macchina (senza insertire il sacchetto), premere il pulsante di marcia ed esercitare una leggera pressione sul coperchio per far partire il ciclo. (Imagine 7)
2- Se la lancetta de vuotometro arrivava al rosso e la saldatura parte automaticamente, il funzionamento della macchina è corretto
3- Se la lancetta de vuotometro arriv a rosso, ma saldatura non parte automaticamente, occorre settare la macchina per il funzionamento automatico e riprovare
4- Se la lancetta del vuotometro non arrivava al rosso, occorre controllare le guarnizioni della camera del vuoto 8 (pulire le guarnizioni o sostituirle)

Test insertamento del sacchetto:

1-Sollevare il coperchio (4).
2- Posizione l'estremità aperta di un sacchetto vuoto nella camera del vuoto (6), tra le guarnizioni nere (5). Imagine 1
3- Abbassare il coperchio, premere il pulsante di avviamento (1) ed esercitare una leggera pressione sul coperchio per avviare il ciclo.
4- Se la lancetta de vuotometro arrivava al rosso e la saldatura parte automaticamente, il funzionamento della macchina è corretto
5- Se la lancetta de vuotometro arriv a rozzo, ma saldatura non parte automaticamente, occorre settare la macchina per il funzionamento automatico e riprovare

Mediante qust i s controlla il funzionamento della macchina e si appende il corretto inserimento del sacchetto nella camera del vuoto. Un corretto confezionamento si ottiene solo se viene lasciatto abbastanza spazio libero tra il prodotto e la macchina affinché il sacchetto possa essere inserto ben steso tra le guarnizioni della camera del vuoto.

In quo mode la chiusura del coperchio ed il ciclo di vuoto saldatura possono essere effettuali alla creazione di grinze o imperfezioni che limitano la quantità di vuoto raggiungibile (se non si raggiunge un corretto livllo di vuoto la saldatura non parte in automatico) e la qualita della saldatura.

La Macchina non parte:

1- Controllare di aver inserto correttamente la spina nella presa IEC.
2- Controllare di aver posizionato su 1 l'interruttore di rete e che la luce verde sia accesa
3- Controllare il fusibile posizionato nella presa IEC della macchina. Estrarre la scatola portafusibile, controllare il fusibile ed eventualmente sostuirlo con quello di riserva che si trova nella medesima scatola.

Il sacchetto non è saldato bene / Entra aria nel sacchetto:

1- Nella stagione invernale, ed in presenza di forti escursioni termiche, la barra soldante cui caricarsi di umidità, al primo utilizzato da macchina freddafare un ciclo completo di vuoto/saldatura con coperchio chiuso per resettare la macchina.Per evitare problemi.
anche al primo utilizzo,l'apparecchio devese sere conservato in un luogo asciutto ed a temperature comprese tra +10^+ 30^
2- I sacchetti sono costrui con uno strato esterno di Nylon per la protezione contro l'ingresso dell'aria; il nylon tende ad assorbire umidità soprattutto in presenza di esursionioni termiche; l'umidità assorbita impedisce la corretta saldatura: per ovviare a questo problema, i sacchetti devono essere conservati in un luogo asciutto ed a temperature comprese tra +10^ e +30^ .
3- L'umidita assorbita dallo strato esterno del sacchetto cui esse rimata saldando per 2 volti il sacchetto
4- Affinché la saldatura si éffetuata correttamente, il potenziometro deve essere tarato secondo quando previsto nel paragrafo "Il Potenziometro"; settaggi differenti sono portare a problemi di saldatura
5- Controllare di aver lasciato sufficiente spazio libero tra il prodotto da confezionare e la bosca del sacchetto; uno spazio limitato crea miglior e pieghe che impedisco una corretta saldatura e limitano il livello di vuoto raggiungibile
6- Controllare di aver pulito la bosca del sacchetto in prossimita del punto di saldatura; eventuali impurità derivanti dal passaggio del prodotto da confezionare, impedisco una corretta saldatura.
7- Controllare di aver molto tutte le possibili asperità che sono bucare il sacchetto; le machine creano un livello di vuoto elevato con seguente adesione del sacchetto al prodotto, qualsiasi punta o asperità può create dei microfori nel sacchetto che faranno entrare aria.
8- Prodotti con tenore di umidità medio, possono far risalire liquidi verso la bocca del sacchetto danneggiando la saldatura; controllare di aver asciugato i prodotti da confezionare o utilizzare un doppio sacchetto: insereire il prodotto in un primo sacchetto,iegare più volte la bocca del sacchetto e inserirlo in un secondo sacchetto con la bocca piegata del primo rivolta verso il fondo del secondo. Il vuoto si farà comunque e gli eventuali liquidi residui resteranno nel primo sacchetto perché passare al secondo
9- Quando si usano i rotoli, la prima saldatura deve essere effettuata posizionando la bosca del sacchetto sulla barra saldante e non nella camera del vuoto; la macchina salda correttamente solo se il coperchio esercita una corretta pressione sulla barra saldante. Una saldatura anticipata rispetto al livello di vuoto minimo consono, cui risultare insufficiente per una corretta tenuta. Effettuare un ciclo completo di vuoto/saldatura.
10- Funzione di sola saldatura: posizionare la bocca del sacchetto sulla barra saldante e non nella camera del vuoto; la macchina salda correttamente solo se il coperchio esercita una corretta pressione sulla barra saldante. Una saldatura anticipata rispetto al livello di vuoto minimo conso, cui si ristaltare insufficiente per una corretta tenuta. Effettuare un ciclo completo di vuoto/saldatura.
11- Se entra aria nel sacchetto in fase di saldatura e dopo ciclo di vuoto corretto, occorre sostituire il sacchetto che è danneggiato.

La macchina non fa il vuoto nel sacchetto:

1- Controllare di aver posizionato correttamente la bocca del sacchetto tra le guarnizioni della camera del vuoto.
2- Procedere con i test di autodiagnosi per assicurarsi che la macchina funzioni correttamente.
3- La macchina funzione correttamente con sacchetti di tipo goffrato a marchio RGV, sacchetti differenti possono non funzionare correttamente; controllare di aver utilizzato i sacchetti corretti.
4- Nel periodo estivo ( quando le temperature sono elevate) o in caso di utilizzo prolongato, il calore residuo della barra saldante cui create una pre-saldatura del sacchetto impedendo alla macchina di aspirare correttamente: diminuire la potenza di saldatura e attendere quale minuto per far raffreddare la barra saldante e continuare il lavoro con una potenza di saldatura più Bassa.
5- Controllare le guarnizioni della camera del vuoto; in caso di modeste aspirazione di liquidi le guarnizioni sono induriri e danneggiarsi; in quello caso occorre cambiare le guarnizioni.

La macchina non salda automaticamente:

1- Procedure con i test di autodiagnosi per assicurarsi che la macchina funzioni correttamente.
2- Far iniziare un ciclo di vuoto e saldare manualmente per verificare che la barra saldante funzioni correttamente.
3- Verificare le impostazioni elettroniche di settaggio come descripto nel paragrafo "Ritorno ai parametri di fabbrica" oppure regolare il settaggio sul funzionamento automatico come descripto nel paragrafo "Impostazione dell'apparecchio al funzionamento manuale/automatico".
4- Controllare di aver lasciato sufficiente spazio libero tra il prodotto da confezionare e la bocca del sacchetto; uno spazio limitato crea granche e pieghe sulla bocca del sacchetto che limitano il livello di vuoto raggiungibile e impedisco al sensore di vuoto di far partire la saldatura automaticamente.

La macchina non raggiunge un livello di vuoto conveniente:

1- Controllare di aver posizionato correttamente la bocca del sacchetto tra le guarnizioni della camera del vuoto.
2- Procedure con i test di autodiagnosi per assicurarsi che la macchina funzioni correttamente.
3- La macchina funzione correttamente con sacchetti di tipo goffrato a marchio RGV, sacchetti differenti possono non funzionare correttamente; controllare di aver utilizzato i sacchetti corretti.
4- Controllare di aver molto tutte le possibili asperità che sono bucare il sacchetto; le machine creano un livello di vuoto elevato con seguente adesione del sacchetto al prodotto, qualsiasi punta o asperità può creare dei microfori nel sacchetto che faranno entrare aria.
5- Controllare di aver lasciato sufficiente spazio libero tra il prodotto da confezionare e la bogca del sacchetto; uno spazio limitato crea miglior e pieghe sulla bogca del sacchetto che limitano il livello di vuoto raggiungibile.
6- Controllare le guarnizioni della camera del vuoto; in caso di modeste aspirazione di liquidi le guamizioni sono induriri e danneggiarsi; in quello caso occorreambiare le guarnizioni.

PRESENTATION

www.rgv.it - [e-mail]
