1KSTI9 - Cappa da cucina BARAZZA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Barazza
Modello	1KSTI9
Installazione	Aspirante (scarico esterno) o filtrante (ricircolo con filtro al carbone)
Diametro di scarico	150 mm
Numero di velocità	4 (di cui una velocità intensiva temporizzata 7 min)
Timer	Sì, spegnimento automatico dopo 7 min in velocità intensiva
Illuminazione	LED (lunga durata, 90% di risparmio energetico)
Filtro antigrasso	Metallico, lavabile in lavastoviglie (da pulire 1 volta al mese)
Filtro al carbone attivo	Opzionale per versione ricircolo, da sostituire ogni 4 mesi massimo
Distanza minima sopra il piano cottura	45 cm (elettrico o gas)
Sicurezza	Scollegare prima della manutenzione; non usare senza griglia; rischio incendio se filtri non puliti
Alimentazione elettrica	230 V ~ 50 Hz (verificare la targhetta)
Manutenzione	Pulizia esterna con panno umido e detergente neutro; non usare alcol
Peso	Circa 15 kg (stimato)
Materiale	Acciaio inossidabile (presunto)

Domande frequenti - 1KSTI9 BARAZZA

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 45 cm sia per piani cottura elettrici che a gas o misti. Se le istruzioni del dispositivo di cottura specificano una distanza maggiore, questa deve essere rispettata.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Nota che il lavaggio in lavastoviglie può scolorire il filtro senza alterarne l'efficacia.

Quando bisogna sostituire il filtro al carbone attivo?

Il filtro al carbone attivo (solo versione ricircolo) deve essere sostituito al massimo ogni 4 mesi, o prima se il sistema di indicazione di saturazione lo segnala. Non può essere pulito o rigenerato.

Come accendere e spegnere la cappa?

Usa il tasto [On/Off] per accendere o spegnere la cappa. I tasti [+] e [-] permettono di aumentare o diminuire la velocità di aspirazione. La velocità intensiva (4a velocità) si attiva premendo [+] fino al lampeggio e si disattiva automaticamente dopo 7 minuti.

La cappa può essere usata in versione ricircolo?

Sì, la cappa può essere installata in versione filtrante (ricircolo). In questo caso è necessario utilizzare un coperchio di protezione, una riduzione e un filtro al carbone attivo (non fornito). L'aria filtrata viene poi espulsa all'interno del locale.

Come sostituire le lampadine LED?

La cappa è dotata di illuminazione LED. In caso di guasto, contatta il servizio di assistenza tecnica per la sostituzione, poiché i LED richiedono un intervento specializzato.

Cosa fare in caso di guasto o malfunzionamento?

Prima di qualsiasi intervento, scollegare la cappa dalla rete elettrica. Consultare il manuale per i controlli di base (filtri, illuminazione). Se il problema persiste, contattare un centro di assistenza autorizzato.

È necessaria una presa elettrica accessibile dopo l'installazione?

Sì, la presa a muro deve essere accessibile dopo l'installazione per consentire di scollegare la cappa. In caso contrario, deve essere installato un interruttore normalizzato per garantire una disconnessione completa.

Si può usare la cappa senza filtro?

No, non usare mai la cappa senza che la griglia e i filtri siano correttamente montati. Ciò potrebbe causare rischi di incendio e danneggiare l'apparecchio.

Qual è la garanzia della cappa Barazza?

La garanzia non è dettagliata nel manuale. In generale, le cappe Barazza beneficiano di una garanzia costruttore di 2 anni (da verificare presso il rivenditore). La garanzia decade in caso di mancato rispetto delle istruzioni di installazione e manutenzione.

MANUALE UTENTE 1KSTI9 BARAZZA

Istruzioni d'uso e manutenzione

COOKER HOOD

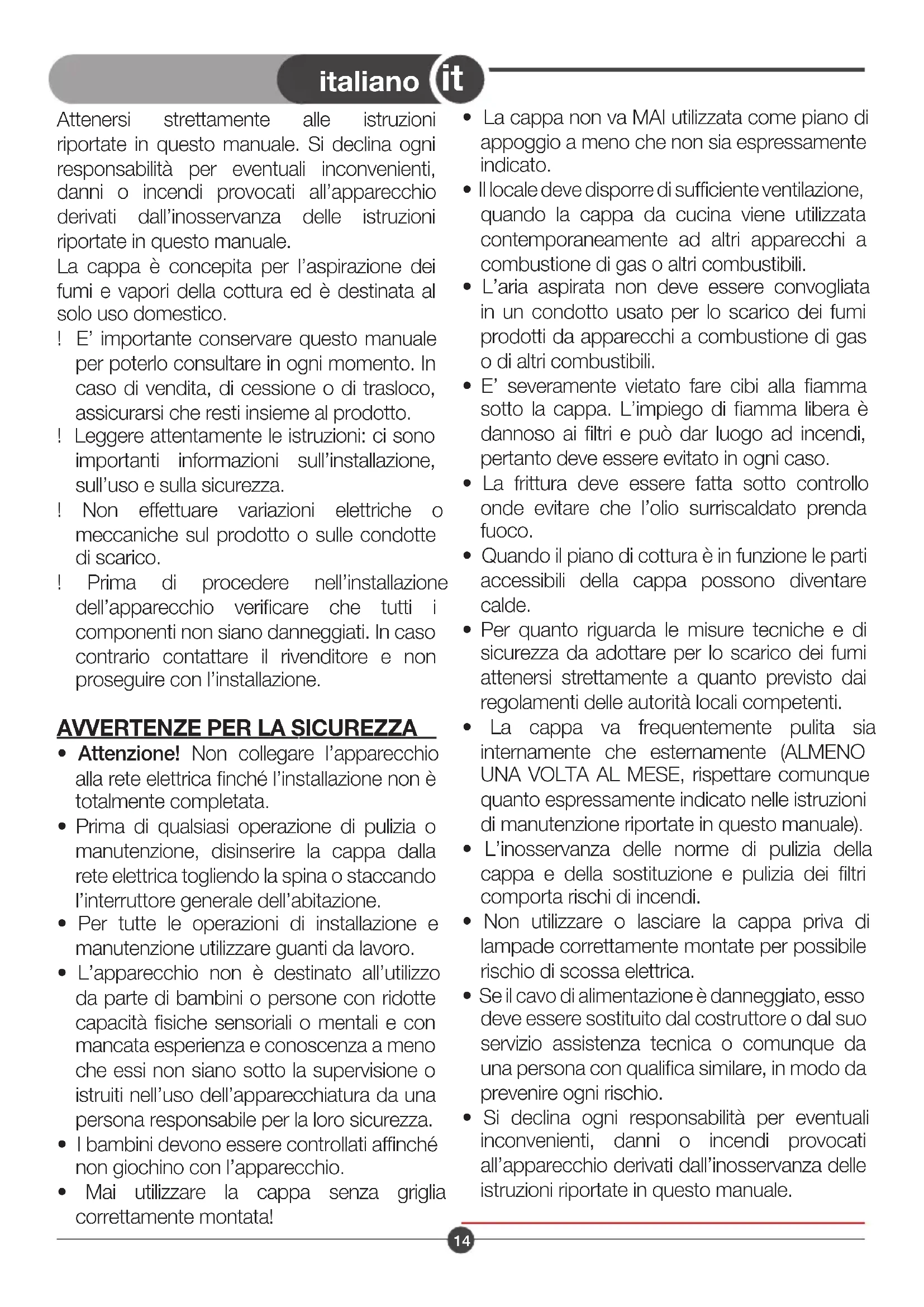

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

AVVERTENZE PER LA SICUREZZA

• Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttre generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio non è destinato all'utilizzato da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheassi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• Mai utilizzato la cappa alla griglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• E' severamente vietato fare cibi alla fiamma除去 la cappa. L'impio di fiamma libera è dannoso ai filtri e cui dar luogo ad incendi, pertanto delve essere evitato in agli caso.
• La frittura deve essere fattà molto controllo, onde evitare che l'olio surriscaldato prenda fuoco.
• Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• La cappa va frequentlymente pulita sa internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica similare, in modo da prevenir gli rischio.
• Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

INSTALLAZIONE

La cappa puo' essere in versione aspirante o in versione filtrante (vedi ABC pag.2). Decidere sin dall'inizio il tipo di installatione. Per una magiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

VERSIONE FILTRANTE (A)

La cappa depura l'aria e la reimmette pulita nella stanza.

Per questa versione è necessario: il coperchio anti-intrusione, la riduzione ed ilhetto al carbone.

Nella versione con tubi, il tubo superiore deve avere le asole di evacuatione aria posizionate nella parte alta e va utilizzato il deflettore in luogo del coperchio anti-intrusione.

VERSIONE ASPIRANTE (B)

La cappa depura l'aria e la espelle all'esternoattraverso un condotto o

SCARICO DELL'ARIA

(Per le versioni aspiranti)

! Predisporre il foro ed il condotto di scarico dell'aria (diametro 150mm - non fornito)
! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitareambiamenti drastici di sezione del condotto.
! Usare un condotto con l'intermo piu' liscio possibile.
! Il materiale del condotto deve essere APPROVATO normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, stufe, ecc).
! Per lo scarico dell'aria da evacuire rispettore le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraverso una cavity del muro a meno che tale cavity non sia destinata a

questo scopo.

! Attrezza il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar); infatti se la cappa è usata contemporaneamente ad apparecchi non elettrici (stufe a gas, ad olio, a carbone, ecc) ci cui' essere il risucchio dei gas di scarico della fonte di calore.

MONTAGGIO

! ATTENZIONE! Prodotto dal peso eccessivo, la movimentazione e installatione della cappa delve essere fatta da almeno due o più persone.
! ATTENZIONE! Utilizzare dei quanti e degli occhiali nelle operazioni di installazione e di manutenzione.
! ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.
! La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45cm in caso di cucine elettriche e di 45cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

! La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tutvianecessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientamente robusto da sostenere il peso della cappa.
! In caso di dubbio, consultare un centro di assistenza autorizzato o persona qualificata.

Per il montaggio fare riferimento alle figure a pagg. 2/12

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile却又 dopo l'installazione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installazione, aplicare un interrottore bipolare a norma che assicuri la disconnectione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installatione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La cappa è provista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

FUNZIONAMENTO

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

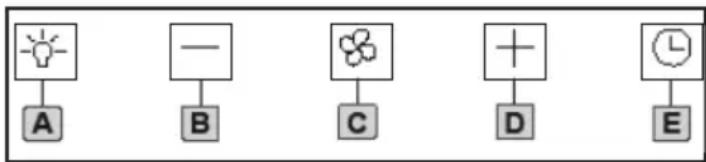

Versione PULSANTIERA ELETTRONICA R

A. Pulsante [Luce]:

On: luce accesa e il pulsante è illuminato. Off: luce spenta.

B. Pulsante [-]:

Premendo il tasto la velocità del motore verra ridotta. La velocità 1, 2, 3 viene visualizzata dal numero di led accesi escluso led luce e timer.

C. Pulsante [On/Off]:

Ha la funzione di accensione e di

spegnimento della cappa.

D. Pulsante [+] :

Premendo il tasto la velocità del motore verra incrementata. La velocità 1, 2, 3 viene visualizzata dal numero di led accesi escluso led luce e timer. La 4 velocità o intensiva presenta una luce intermittente ed è temporizzata; dopo circa 7 minuti dall'attivazione il motore passa automaticamente in terza velocità.

E. Pulsante [Timer]:

Permette lo spegnimento automatico della cappa dopo circa 7 minuti di funzionamento alla massima velocità (pulsante con luce intermittente).

PULIZIA E MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione disconnettere la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequently pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Pannello

Il pannello di aspirazione perimetrale va sempre lasciato chiuso e va aperto solo in caso di manutenzione (es. Pulizia o sostituzione dei filtri). Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtrio antigrasso, usare un panno ed un detergente liquido non

troppo concentrato. Non utilizzato mai sostanzo abrasive. Il pannello di aspirazione perimetrale cui è essere rimioso completamente per facilitare la manutenzione della cappa.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando il sistema di individazione di saturatione dei filtri - se previsto sul modello in possesso-indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtrto antigrasso metallico cui solorris ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica quando un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrto grassi.

In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando il sistema di indicazione di saturazione dei filtri -se previsto sul modello in possesso- indicaQLa这对于 the Italian system, non è esere lavato origenerato.

Sostituzione lampade

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

LED garantiscono una illuminazione ottimale, una durata fine a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

PROTEGGERE L'AMBIENTE

Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale

• Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura.
• Augmente la velocità solo in caso di granità quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi.
• Per mantenere ben efficente ilsystema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone.
• Per Maintainere ben efficente il filtro del grasso, pulirlo in caso di necessità.
• Per ottimizzare l'efficienza e minimizzato i rumori, utilizzato il diametro massimo del sistema di canalizzazione indicato in quello manuale.

Dismissione dei vecchi elettrodomestici

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il symbolo sul prodotto o sulladocumentazione diaccompagnamento indica chequesto prodotto non deve esseretrattato come rifiuto domesticomà deve essere consecnato

presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

SI DECLINA OGNI RESPONSABILITA PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON E VALIDA NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
