1KSTI9 - Dunstabzugshaube BARAZZA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Barazza
Modell	1KSTI9
Installation	Abluft (Abzug nach außen) oder Umluft (Umluftbetrieb mit Aktivkohlefilter)
Abluftdurchmesser	150 mm
Anzahl der Geschwindigkeitsstufen	4 (davon eine Intensivstufe zeitgesteuert 7 Min.)
Zeitschaltuhr	Ja, automatische Abschaltung nach 7 Min. im Intensivmodus
Beleuchtung	LED (lange Lebensdauer, 90% Energieersparnis)
Fettfilter	Metall, spülmaschinengeeignet (einmal monatlich reinigen)
Aktivkohlefilter	Optional für Umluftbetrieb, maximal alle 4 Monate austauschen
Mindestabstand über dem Kochfeld	45 cm (elektrisch oder Gas)
Sicherheit	Vor Wartung vom Netz trennen; nicht ohne Gitter verwenden; Brandgefahr bei unzureichender Filterpflege
Stromversorgung	230 V ~ 50 Hz (Typenschild prüfen)
Wartung	Außenreinigung mit feuchtem Tuch und Neutralreiniger; keinen Alkohol verwenden
Gewicht	Ca. 15 kg (Schätzung)
Material	Edelstahl (angenommen)

Häufig gestellte Fragen - 1KSTI9 BARAZZA

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 45 cm, sowohl für Elektro- als auch für Gas- oder Mischkochfelder. Falls die Anweisungen des Kochgeräts einen größeren Abstand vorgeben, ist dieser einzuhalten.

Wie reinigt man den Fettfilter?

Der Metallfettfilter muss einmal monatlich gereinigt werden. Er kann von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Spülzyklus gereinigt werden. Beachten Sie, dass das Spülen in der Maschine den Filter verfärben kann, ohne die Wirksamkeit zu beeinträchtigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (nur im Umluftbetrieb) muss maximal alle 4 Monate ausgetauscht werden, oder früher, wenn das Sättigungsanzeigesystem dies anzeigt. Er kann nicht gereinigt oder regeneriert werden.

Wie schaltet man die Dunstabzugshaube ein und aus?

Verwenden Sie die Taste [On/Off] zum Ein- und Ausschalten der Haube. Die Tasten [+] und [-] erhöhen oder verringern die Sauggeschwindigkeit. Die Intensivstufe (4. Stufe) wird durch Drücken von [+] bis zum Blinken aktiviert und schaltet sich nach 7 Minuten automatisch aus.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, die Haube kann im Umluftbetrieb (Filterbetrieb) installiert werden. In diesem Fall müssen ein Schutzdeckel, ein Reduzierstück und ein Aktivkohlefilter (nicht im Lieferumfang) verwendet werden. Die gefilterte Luft wird dann in den Raum abgegeben.

Wie tauscht man die LED-Lampen aus?

Die Haube ist mit LED-Beleuchtung ausgestattet. Bei Defekt wenden Sie sich bitte an den technischen Kundendienst für den Austausch, da LED eine spezialisierte Intervention erfordern.

Was tun bei Störung oder Fehlfunktion?

Trennen Sie die Haube vor jedem Eingriff vom Stromnetz. Konsultieren Sie die Anleitung für grundlegende Überprüfungen (Filter, Beleuchtung). Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Servicestelle.

Muss nach der Installation eine Steckdose zugänglich sein?

Ja, die Wandsteckdose muss nach der Installation zugänglich sein, um die Haube abklemmen zu können. Ist dies nicht der Fall, muss ein normgerechter Trennschalter installiert werden, der eine allpolige Trennung gewährleistet.

Kann die Dunstabzugshaube ohne Filter verwendet werden?

Nein, verwenden Sie die Haube niemals ohne ordnungsgemäß montiertes Gitter und Filter. Dies könnte zu Brandgefahr führen und das Gerät beschädigen.

Welche Garantie hat die Barazza Dunstabzugshaube?

Die Garantie wird in der Anleitung nicht im Detail beschrieben. Im Allgemeinen haben Barazza Dunstabzugshauben eine Herstellergarantie von 2 Jahren (beim Händler zu überprüfen). Die Garantie erlischt bei Nichtbeachtung der Installations- und Wartungsanweisungen.

BEDIENUNGSANLEITUNG 1KSTI9 BARAZZA

Bedienungs und Wartungsanleitung

CAMPANA EXTRACTORA

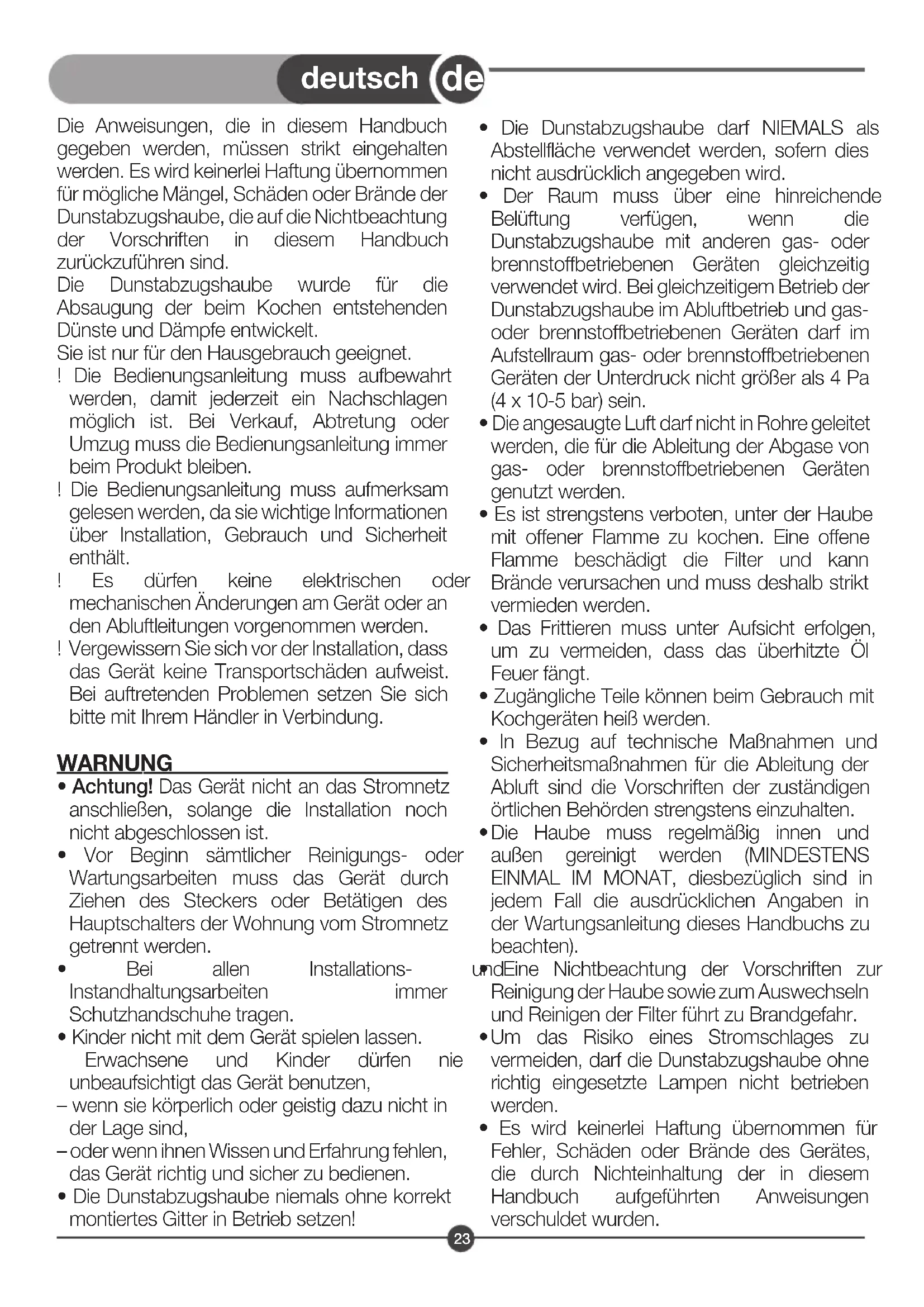

Die Anweisungen, die in diesen Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übermommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesen Handbuch zusückzuführen sind.

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt.

Sie ist nur für den Hausgebrauch geeignet.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
! Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit Ihr hem Handling in Verbindung.

WARNING

• Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.
• Vor Beginn samedlicher Reinigungsdor Wartungsarbeiten muss das Gerat durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.
• Bei allen Installations-Instandhaltungsarbeiten immer Schutzhandschuhe,tragen.
• Kinder nicht mit dem Gerät speilen setzen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät benutzen.
• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn他们在 Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.
  Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaubeorida NiemALS als Abstellflache verwendet werden, sofern dies nicht ausdrucklich angegeben wird.
- Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas-oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größter als 4 Pa (4 x 10-5 bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die fur die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
- Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen und muss deshalb strikt vermieden werden.
- Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhützte Öl Feuer fängt.
- Zugängliche Teile können beim Gebrauch mit Kochgeräten besteht werden.
- In Bezug auf technische Maßnahmen und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßigeninnen und auBen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jeder Fall die ausdrucklichen Angaben in der Wartungsanleitung theses Handbuchszu beachten).
ndEine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zum Auswechseln und Reinigen der Filter führt zu Brandgefahr.
- Um das Risiko eines Stromschlages zu vermeiden, damit die Dunstabzugshaube ohne richtig eingesetztte Lampen nicht betriebenen werden.
- Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in dieser Handbuch aufgeführten Anweisungen verschuldet wurden.

EINBAU

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden (A-B Abb.2). Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluftoder Abluftversion). Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

UMLUFTVERSION (A)

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück. Für diese Ausführung sind erforderlich: der Abschlussdeckel, das Reduzierstück und der Kohlefilter. In der Ausführung mit Rohren, muss das obere Rohr die Luftauslassöffnungen am oberen Teil aufweisen und es ist das Ablenkblechstatt des Abschlussdeckels zu verwenden.

ABLUFTVERSION (B)

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine

ABLEITUNG DER ABLUFT

(Für die Abluftversionen)

! Die Abluftöffnung und (Durchmesser 150 mm)VBbereiten (Nicht vorgesehen).
! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Anderu Leitungs durchmessers sind zu vermeiden.
! Die Innenfläche der Leitung muss so glatt wie möglich sein.
! Das Material der Leitung muss von den Normen zugelassen sein.
! Die Dunstabzugshaube an die Abzugsleitung von Verbrennungsrückständen (von Heizungen, Kaminen, Öfen usw.) anschließen.
! In Bezug auf den Abluftabzug müssen die Vorschriften der zuständigen Behörden eingehalten werden. Die Abluft希望能够 beplanten.

außer dem nicht über einen Hohliaum in der Mauer abgezogen werden, wenn dieser nicht ausdrücklich zu diesen Zweck bestimmt ist.

! Den Raum mit Luftintrittsöffnunge versehen, um zu vermeiden, dass die Dunstabzugshaube einen Unterdruck im Raum aufbaut (der 0,04 mbar nicht überschreiben darf); wird die Haube)nlich gleichzeitig mit nicht elektrischen Geräten (Gasöfen, Ölöfen, Kohleöfen usw.) benutzt, kann es zu einer Ansaugung der Abgase aus der Wärmequelle kommt.

MONTAGE

!WARNUNG! Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.
!WARNUNG! Bei Installations- und Wartungsarbeiten Handschuhe und Brillen/TRagen.
!WARNUNG! Erfolgt die Installation der Schraubenoder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.
! Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite leidung Dunstabzugshaube darf 45cm im Fall von elektrischen Kochfeldern und 45cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben. Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/ Decken geeignet sind. Trotzdem soll ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außen dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

! Wenden Sie sich im Zweifelsfall an eine autorisierte Kundendienstelle oder eine qualifizierte Person.

Einbauhinweise siehe Abbildungen auf Seite 2/12

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Steckern nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Hinweis! Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

BETRIEB

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.

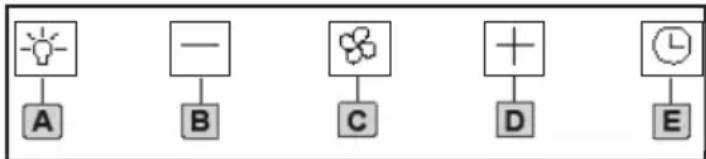

Version mit ELEKTRONISCHEN BEDIENUNGSTASTEN (R)

A. Lichttaste:

On: Licht an und die Taste leuchtet.

Off: Licht aus.

B. Taste [-]:

Drücken auf diese Taste verringert die

Motorgeschwindigkeit.

Geschwindigkeit 1, 2, 3 wird durch das Leuchten der beleuchteten Led Nummern angezeigt, ausgeschlossen Licht und Timer.

C. Taste [On/Off]:

Hat die Funktion des Ein- und Ausschalten der Haube.

D. Taste ([+] :

Drucken dieser Taste erhöht die Geschwindigkeit der Drehzahlen des Motors. Die Geschwindigkeit 1, 2, 3 wird durch das aufleuchten der Nummern an Leds angezeigt, ausgeschlossen Licht und Timer. Die 4. Geschwindigkeit oder Intensiv Funktion ist angestellt wenn sich ein blinkendes Licht anziegt und dauert 7 Minuten. Danach Goes der Motor automatisch auf die 3. Geschwindigkeit.

E. Timer Taste:

Gibt die Möglichkeit der automatischen Abschaltung der Haube nach 7 Minuten Funktion auf maximaler Geschwindigkeit (Taste mit Blinklicht).

WARTUNG

Achtung! Reinigung Wartung oder vor Jeder trennen Sie das Gerat vom Stromnetz, INDEM Sie Herausziehen den Stecker oder sterben Haupt-Sicherung ausschalten.

Reinigung

Die Dunstabzugshaube muss sowohlinnen als auch außen*häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden.Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

ACHTUNG! Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf

eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Panel

Das umlaufende Absaug-Paneel sollen im immer geschlossen bleiben und sollte nur im Fall von Wartungsarbeiten geöffnet werden (z.B. Reinigung oder Austausch-Filter).

Das Perimetralabluftpaneel so oft wie den Fettschutzfilter putzen, ein Tuch und ein nicht so hoch konzentriertes Reinigungsmittel benutzen. Niemals Schleifmittel benutzen.

Das umlaufende Absaug-Paneel kann komplett, für eine einfache Wartung der Haube, entfernt werden.

Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfarben, was seine Filtertermale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anziegt) ausgewechselt werden.

Er kann NICHT:gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermögen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache der den traditionellen Lichter ist undieten eine Energieersparnis bis zu 90% .

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

UMWELTSCHUTZ

Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern

• Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und{lassen Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind.
• Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei externen Situationen.
  Wechseln Sie die Kohlefilte wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten.
• Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten.
• Verwenden Sie den in der Gebrauchsanweisung angegebenen grossten Durchmesser des Luftausstrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Entsorgung von Elektro- und Elektronik-Altgeräten

In Übereinstimmung mit den Anforderungender Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten

Abfallsammlung zuführen. Im unsortierten Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Produkt oder der

beilie genden Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin,

dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diesen Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie theses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung theses Produkts zu erhalten.

FÜR SCHÄDEN, DIE DURING NICTBEACHTUNG DIESER BEDIENUNGSANLEITUNG ENTSTEHEN,ÜBERNIMMT DER HERSTELLER KEINE HAFTUNG.

DIE GARANTIE GILT NICTF FÜR SCHÄDEN, DIE DURCH NICTBEACHTUNG DIESER BEDIENUNGSANLEITUNG ENTSTEHEN.
