MANUALE UTENTE HSM47530 BEKO

Istruzioni per l'uso

HSM47530

Per garantire il funzionamento adeguato dell'elettrodomestico, che utilizza il refrigerante R 600a completeness adatto all'ambiente (inflammabile solo in determinate condizioni), è necessario atteneri alle segunt regole:

Non ostacolare la libera circolazione dell'aria attorno all'elettrodomestico.
Per accelerare lo sbrinamento non utilizzato dispositivi meccanici diversi da quelli consigliati dal produttore.
Non danneggiare il circuito refrigerante.
Non utilise all'interno del comparto del cibo elettrodomestici diversi da quelli consigliati dal produttore.

EN Content

Consigli per il riciclaggio del vecchio elettrodomestico /42

Riciclaggio dell'imballo /43

Istruzioni per il trasporto /43

Avvisie consigli specifici /43

Installazione /44

Collegamento elettronico /44

Spegnimento /44

Descrizione elettrodomestico /45

Funzionamento freezer /45

Consigli per la conservazione del cibo /45

Sbrinamento dell'elettrodomestico /46

Pulizia dell'elettrodomestico /47

Sostituzione della lampadina interna /47

Guida per l'individuzione di difetti /47

EN

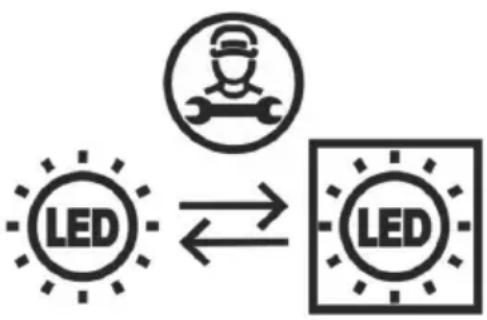

Questo prodotto è dotato di una sorgente di illuminazione con classe energetica "G". La sorgente di illuminazione nel prodotto dovrá essere sostituita solo da professionisti nel Campo della riparazione.

0 Figures that take place in this instruction manual are schematic and may not correspond exactly with your product. If the subject parts are not included in the product you have purchased, then it is valid for other models.
0 Les illustrations presentes dans cette notice d'utilisation sont schématiques et peuvent ne pas correspondre exactement à votre produit. Si des pieces représentées ne sont pas comprises dans le produit que vous avez acheté, elles sont valables pour d'autres modèles.
ΦHrypnte, B HactoJeTo pBkoBODCTBO 3a yNtpe6a, ca cxematuHn M MoKe da He OTRObApT TOHO Ha BaunypeD. Ako cnoMeHaTnte Yactn NnCBat BB BaunyypeD, To Te BaKaT 3a dpyrMoDeHn.
As figuras que aparecem nesthe manul de instruções são esquamáticas e poder não corresponder exactamente ao seu produits. Se as partes referidas não estiverem incluidas no produits que adquiriu, é porque são validas para outros modelos.
Siame eksploatavimo vadove pateikti paveiksliai yra orientacinio podudzio; gali buti, kad jie tiksliai nevaizduoja jusu turimo gaminio. Jei jusu turimame gaminye nera aprasomu daliu, tai reiskia, jog tai taikoma kitiems modeliams.
Las ilustraciones incluidas en el presente manual de instrucciones son esquemáticas y puede que no seADECUYA su aparato con exactitud. Si algo n do los elementos reflejados no se corresponde con el aparato que usted ha adquirido,對於 sera vaidido para otheros modelos.
Le illustrazioni cont∉ne in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nel prodotto acquistato, significà che sono da intendersi per altri modelli.

2

3

4

5

1

2

3

4

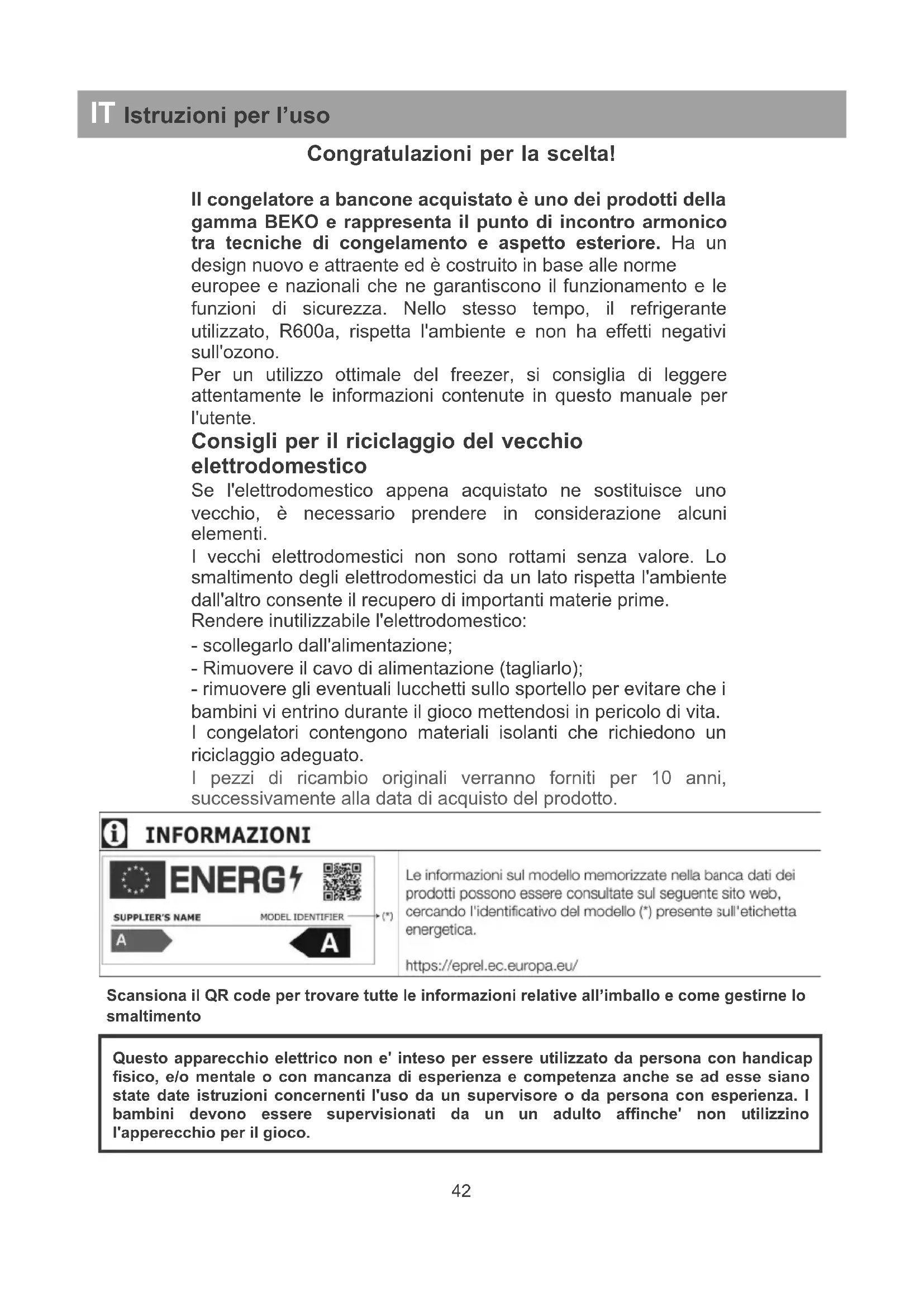

Congratulations per la scelta!

Il congelatore a bancone acquistato è uno dei prodotti della gamma BEKO e rappresenta il punto di incontrio armonico tra tecniche di congelamento e aspetto esteriore. Ha un design nuovo e attraente ed è costruito in base alle norme europee e nazionali che ne garantiscono il funzionamento e le funzioni di sicurezza. Nello stesso tempo, il refrigerante utilizzato, R600a, rispetta l'ambiente e non ha effetti negativi sull'ozono.

Per un utilizzo ottimale del freezer, si consiglia di leggere attendamente le informazioni contene in quello manuale per l'utente.

Consigli per il riciclaggio del vecchio elettrodomestico

Se l'elettrodomestico appena acquistato ne sostituisce uno vecchio, è necessario prendere in considerazione alcuni elementi.

I vecchi elettrodomestici non sono rottami alla valore. Lo smaltimento degli elettrodomestici da un lato rispetta l'ambiente dall'alto consente il recupero di importanti materie prime.

Rendere inutilizzabile l'elettrodomestico:

• scollegarlo dall'alimentazione;
• Rimuovere il cavo di alimentazione (tagliarlo);
• rimuovere gli eventuali lucchetti sullo sportello per evitare che i bambini vi entrino durante il gioco mettendosi in pericolo di vita.

I congegatori contengono materiali isolanti che richiedono un riciclaggio adeguato.

I pezzi di ricambio originali verranno forniti per 10 anni, successivement alla data di acquisto del prodotto.

i INFORMAZIONI

Le informazioni sul modello memorizzate nella banca dati dei prodotti possono essere consultate sul seguente sito web, cercando l'identificativo del modello (*) presente sull'etichetta energetica.

Scansiona il QR code per trovare tutte le informazioni relative all'imballo e come gestirne lo smaltimento

Questo apparecchio elettrico non e' inteso per essere utilizzato da persona con handicap fisico, e/o mentale o con mancanza di esperienza e competenzaanche se ad esse siano state date istruzioni concennti l'uso da un supervisore o da persona con esperienza. I bambini devono essere supervisionati da un un adulto affinche' non utilizzino l'apperecchio per il gioco.

Riciclaggio dell'imballo

AVVERTENZA!

Non permettere ai bambini di giocare con l'imballo o con parti diesso. Esiste il pericolo di soffocamento con parti del cartone ondulato e con la pellicola di plastica.

Per arrivare a destinazione in buone condizioni, l'elettrodomestico è protetto da un imballo adatto. Tutti i materiali di imballo sono compatibili con l'ambiente e sono riciclabili. Si consiglia di riciclare l'imballo per proteggere l'ambiente!

IMPORTANT!

Prima di mettere in funzione

I'eletrrodomestico, leggere attendamente e in modo completo queste istruzioni, in quanto includono informazioni importanti sull'infallazione, l'utilizzo e la manutenzione dell'elettrodomestico.

Il produttore è libero da agli responsabilità se non vengono rispetto le informazioni contenute nella presente documentazione. Conservare questeistruzioni in unippo sicuro per averle a portata di mano in caso di necessità. Di conseguenza potrebbero risultare utileanche adaltri utenti.

ATTENZIONE!

E necessario utilizzare quello elettrodomestico solo per lo scopo per cui è stato progettato (utilizzo domestico), in aree adatte, lontano da pioggia, umidità o altri fenomeni atmosalferici.

Istruzioni per il trasporto

E necessario trasportate l'elettrodomestico solo in posizione verticale. Durante il trasporto l'imballo deve essere in condizioni perfette. Se l'elettrodomestico è stato trasportato in posizione orizzontale (solo in base alle segnalazioni sull'imballo), è necessario che prima della messa in funzione l'elettrodomestico venga lasciato a riposare 4 ore affinché il circuito di raffreddamento si stabilizzi.

La mancata osservanza di queste istruzioni cui po causare la rottura del motocompressore e l'annullamento della garanzia.

Avvertenze e consigli generali

Non collegare l'elettrodomestico se si è notato un guasto.
- Le riparazioni devono essere effettuate escludivamente da personale qualificato.
- Nelle seguenti situazioni scollegare l'elettrodomestico alla rete elettrica: - durante lo sbrinamento completo; - durante la pulizia.

Per scollegare l'elettrodomestico, tirare alla spina non dal cavo!

Assicurarsi che vi sia lo spazio minimo tra l'elettrodomestico e la parete contro la quale è collocato.
Non salire sull'elettrodomestico.
Non consentire ai bambini di giocare o nascondersi all'interno dell'elettrodomestico.
Nonutilizzare mai elettrodomestici all'internodel congelatore per sbrinare.
Nonutilizzare I'elettrodomestico vicino acaloriferi, fornelli o altre fonti di calore e fuoco.
Non lasciare aperto lo sportello del freezer più a lungo del tempo necessario per insertire o estrarre i cibi.
Non lasciare cibo nell'elettrodomestico se quest'ultimo non è in funzione.
Non conservare all'interno prodotti che contengono gas inflammabili o esplosivi.
- Non conservare all'interno del freezer bibite frizzanti (succhi, acqua minerale, champagne, ecc.): la bottiglia può esplodere! Non congelare bibite in bottiglie di plastica.
Non mangiare cubetti di ghiaccio o gelati appena usciti dal freezer poiché possono provocare "bruciature da freddo".

Non toccare mai parti in metallo fredde o cibo congelato con le mani umide, poice le mani potrebbero congelare velocamente su superfici molto fredde.

• Per la protezione dell'apparecchio durante l'imballaggio e il trasporto, sono forniti spaziatori tra lo sportello e il corpo (sulla parte anteriore e posteriore). Questi spaziatori saranno rimossi prima di mettere in funzione l'apparecchio.

• Eccessivi depositi di ghiaccio sulla struttura devono essere rimossi regolarmente con i raschietti in plastica in dotazione. Non utilizzato oggetti metallici per rimuovere il ghiaccio. La presenza di但这a formazione di ghiaccio potrebbe rendere impossibile chiudere lo sportello.

• Sen non si utilizes l'elettrodomestico per alcuni giorni, non è consigliabile spegnerlo. Se non lo si utilizes per un periodo più lungo, procedere come segue:
• scollegare l'elettrodomestico;
  -svuotareilfreezer;
• scongelarlo e pulirlo;
• lasciare aperto lo sportello per evitare la formazione di odori sgradevoli.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente per l'assistenza o da persona similmente qualificate per evitare rischi.
• Se il vostro dispositivo ha la serratura, tenetelo chiusi e tenete la chiave in luogo sicuro, fuori alla portata dei bambini. Se state buttando un elettrodomestico con serratura, accercatevi che sua aperta. Questo è molto importante per evitare che i bambini vi restino intrappolati, casa che può provocare la morte.

Installazione

L'apparecchio è concepito per operare a una temperatura ambiente compresa tra -15°C e +43°C.

Se la temperatura ambiente è al di sopra di +43^ , la temperatura all'interno dell'elettrodomestico può salire.

Installare l'elettrodomestico lontano da fonti di calore o da fiamme. Se collocato in una stanza calda o sotto la luce diretta del sole o vicino a una fonte di calore (termosifoni, fornelli, fornii), il consumo di energia+aumenta e la durata del prodotto sare inferiore.

Rispettare les seguenti distance minime:

• 100cm da fornelli a carbone o aolio combustibile;
  150 cm da fornelli elettrici o a gas.

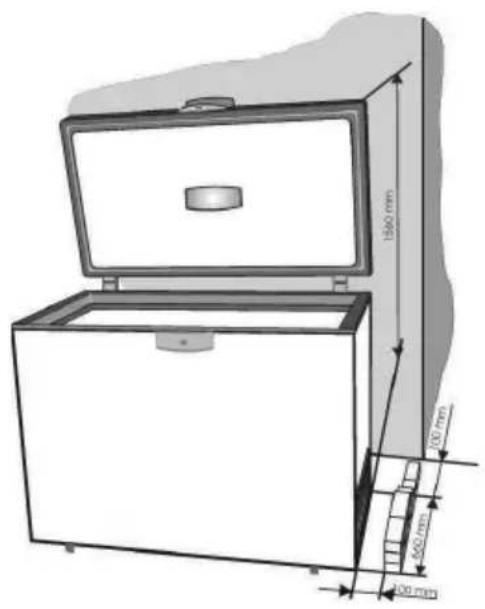

• Verificare che l'aria circoli liberamente intorno all'elettrodomestico osservando le distanceamostrate nell'elemento 2.

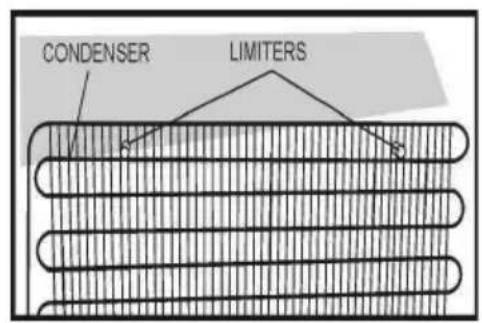

Montare sul condensatore (nella parte posteriore) i distanziatori forniti (elemento 3).
- Posizionare l'elettrodomestico in luoghi ben

ventilati, perfettamente piani e asciutti. Montare gli accessori forniti.

Collegamento elettrico

L'elettrodomestico è progettato per il funzionamento con tensione monofase di 220-240V/50 Hz. Prima di collegare l'elettrodomestico, assicurarsi che i parametri della rete elettrica domestica (tensione, tipo di corrente, frequenza) siano conformi ai parametri di funzionamento dell'elettrodomestico.

• Le informazioni relatività tensione di alimentazione e alla potenza di assorbimento sono riportate sull'etichetta posta nella parte parta posteriori del freezer.
• L'installazione elettrica deve essere conforme ai requisiti di legge.
• E obbligatorio mettere a terra l'elettrodomestico. Il produttore non è responsable per danni a persona, animali o cose che derivino alla mancata osservanza delle condizioni specificate.
• L'elettrodomestico è dotato di cavo di alimentazione e spina (tipoeuropeo, contrassegnata 10/16 A) con doppio contatto di messa a terra di sicurezza. Se la presa non è dello stesso tipo della spina, chiedere ad un elettricista specializzato di sostituirla.
  Nonutilizzare prolunghe o adattatori multipl

Spegnimento

Lo spegnimento dell'elettrodomestico deve essere possibile extraendo la spina alla presa o tramite un erruttor e a due poli posto prima della presa.

Funzionamento

Prima della messa in funzione, pulire l'interno dell'elettrodomestico (vedere il capitolo "Pulizia").

Dopo ave completingo Questa operazione, collegare l'elettrodomestico, regolare la manopola del termostato in posizione media. Le spie verde e rossa di segnalazione blocco devono illuminarsi. Lasciare l'elettrodomestico in funzione per almeno 2 ore alla cibo all'interno.

É possibile congelare cibi freschi dopo almeno 20 ore di funzionamento.

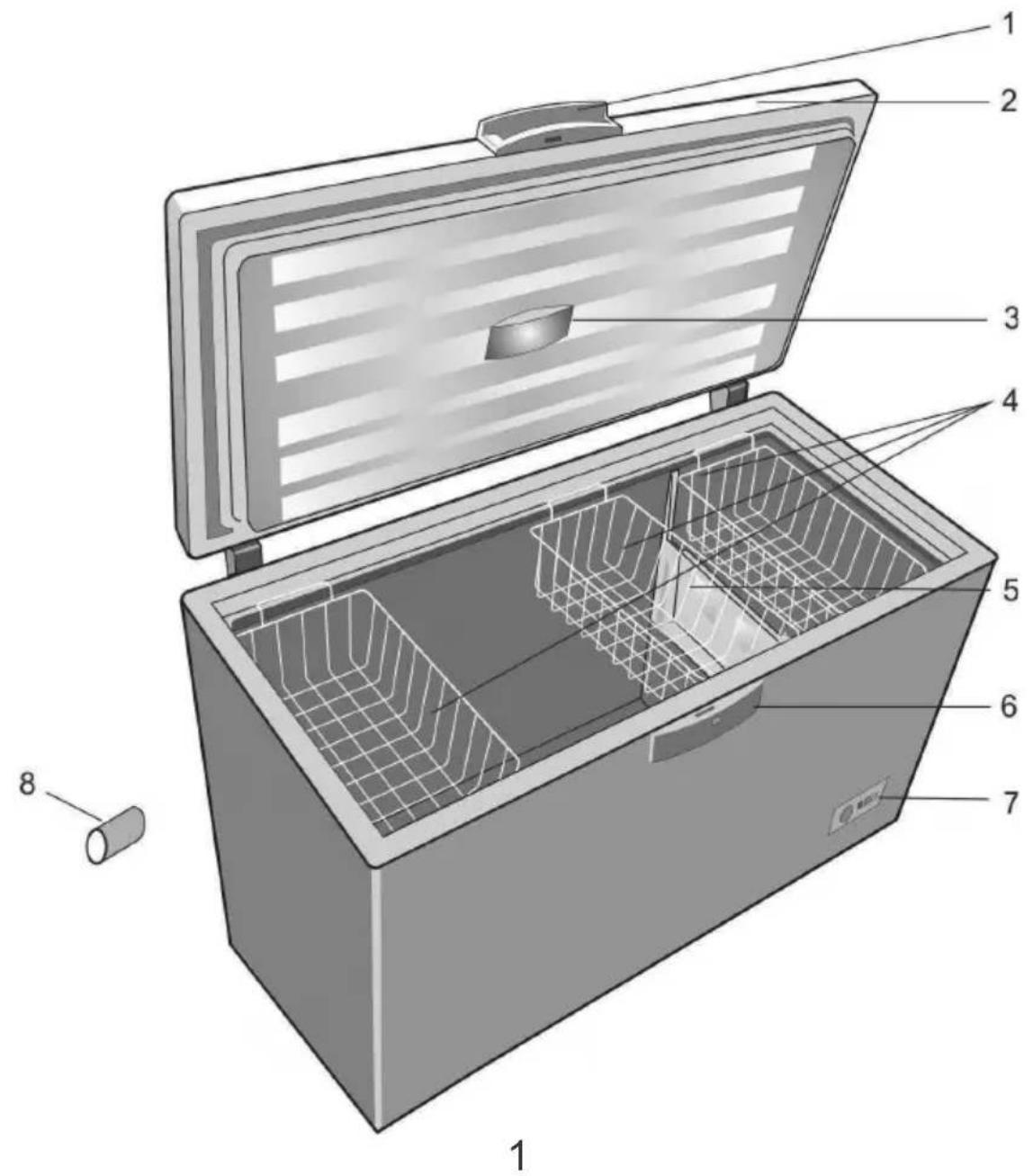

Descrizione dell'elettrodomestico

(Elemento1)

1. Maniglia della porta:
2. Porta
3. Alloggiamento della lampadina
4. Cestello
5. Prova
6. Alloggiamento della serratura
7. Scatola del termostato
8. Distanziatore per trasporto

Funzionamento del freezer

Regolazione della temperatura

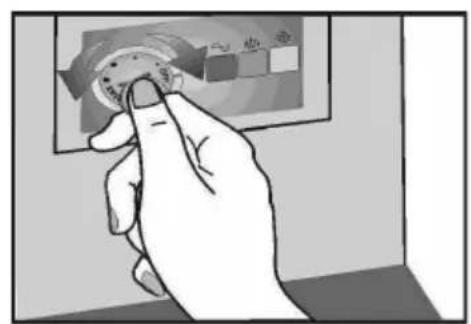

La temperatura del freezer viene regolata tramite una manopola montata sul termostato; (elemento 4) essendo la posizione "MAX" la temperatura più bassa.

Le temperature raggiunte possono variare in base alle condizioni di utilizzo dell'elettrodomestico, ad esempio: Posizione, temperatura ambientale, frequenza di apertura dello sportello, estensione di riempimento con cibo del freezer. La posizione della manopola del termostato cambiera in base a quosti fatti. In genere con una temperatura ambientale di circa 320^ , il termostato verrà regolato su una posizione media.

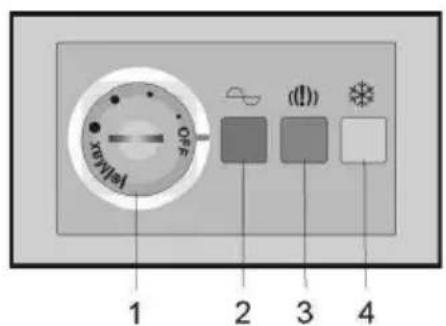

Ilsystemadi segnalazione sitrova sulla parte anteriore del freezer (elemento 5). Include:

1. Manopola di regolazione del termostato: viene regolata la temperature interna.
2. spia verde: indica che l'elettrodomestico è alimentato.

3. spia rossa - danno: si illumina se la temperatura interna del freezer è troppo elevata. La spia si illuminerà per 15-45 minuti dopo aver collegato l'elettrodomestico, quando delve spegnersi. Se la spia si illumina durante il funzionamento, significà che si sono verificati dei guasti.

4. LED arancione - funzione di congelamento rapido attivata - impostando la manopola in posizione Superfreeze, il LED arancione si accende, migliorando che l'elettrodomestico è entrato in modalità di congelamento rapido. L'uscita da但这a modalità avviene automaticamente dopo 50 ore, poi l'apparecchio funziona in modalità economica e il LED arancione si spegne.

Le tre spiè informano sulla modalità di funzionamento del freezer.

Consigli per la conservazione del cibo

Il freezezer è progettato per la conservazione a lungo termine di cibi congelati e per congelare cibi freschi.

Uno degli elementi principali per il congelamento corretto dei cibi è la confezione.

Le condizioni principali che la confezione deve soddisfare sono le seguenti: essere a tenuta d'aria, essere inerte rispetto al cibo, resistere alle basse temperature, essere a prova di liquidi, grassi, vapore acqueo, odori e essere lavabile.

Queste condizioni sono soddisfatte dai seguenti tipi di confezioni: pellicola di plastica o alluminio, bicchieri di carta cerata o di plastica.

IMPORTANT!

• Per congelare cibi freschi utilizzare il cestello in dotazione.
• Non posizionare nel freezer una quantità di cibo troppo grande in una sola volta. La qualità del cibo viene conservata al meglio se si congela completamente il più rapidamente possibile. Per tale motivo è sconsigliato superare la capacité di congelamento dell'elettrodomestico specificata nei "Dati dell'elettrodomestico".
• Il cibo fresco non deveVenire a contatto con cibo giagongelato.
• Il cibo acquistato più congelato deve essere più近些o nel freezer perché regolazione del termostato.

Se la data di congelamento non è riportata sulla confezione, considerare un periodo di massimo 3 mesi in linea generale.

• Il cibo,anche parzialmente scongelato,non cui si èsso ricongelato,deve essere consumato immediamente o collo e ricongelato.
• Le bevande frizzanti non verranno conservate nel freezer.
• In caso di guasti all'alimentazione, non apriere lo sportello dell'elettrodomestico. Il cibo congelato non subirà effetti negativi se il guasto dura meno di 36 ore.

Congelamento con Superfrost

• Posizione la manopola in posizione Superfrost. La spia Superfrost si accende.
• Attendere 24 ore.
• Mettere gli alimenti freschi nel freezer. Per ottenerile congelamento rapido, gli alimenti devono essere in contatto con le pareti interne quando sono posti nel freezer.
• La funzione Superfrost disattiva automaticamente la procedura di congelamento rapido après 50 ore.

Importante

Quando si porta la manopola in posizione Superfrost, il compressore potrebbe non avviarsi per alcuni minuti. Ciò è dovuto all'interruttore di avvio ritardato integrato, concepito per prolungare la vita dell'apparecchio.

Non bisogna attivare la posizione Superfrost:

• quando si mettono alimenti congelati nel freezer;
• quando si congelano sono a 2kg di alimenti freschi al giorno.

Sbrinamento dell'elettrodomestico

• Si consiglia di sbrinarre il freezer almeno due volte all'anno o quando lo spessore del ghiaccio diventa troppo elevato.
• La formazione di ghiaccio è un fenomeno normale.
• La quantità e la rapidità della formazione di ghiaccio dipende delle condizioni ambientali e alla frequenza di apertura dello sportello.
• Si consiglia di sbrinare l'elettrodomestico quando la quantità di cibo congelato è minima.
• Prima dello sbrinamento, regolare la manopola del termostato su una posizione superiore in modo che il cibo si conservi più freddo.
• Scollegare I'elettrodomestico;
• Estrarre il cibo congelato, avvolgerlo in vari fogli di carta e porli in luogo freddo o nel frigorifero.

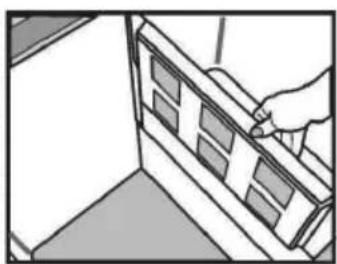

Prendere il pannello separatore eesso sotto il congelatore in direzione del tubo gocciolamento. Tirare fuori la spina. L'acqua che i risultati saranno raccolti nel vassoio speciale (pannello separatore).Dopo lo sbrinamento del ghiaccio, rimuovere l'acqua con un panno o una spugna, poi asciugare bene.Collegare I'elettrodomestico e accenderlo.(Elemento 6)

Lasciare aperti gli sportelli per evitare la formazione di odori sgradevoli;

Non utilizzato oggetti metallici acuminate per rimuovere il ghiaccio.

Non utilizzato asciugacapelli a alter apparecchiature di riscaldamento per sbrinare.

Pulizia interna

Prima di cominciare la pulizia, scollegare l'elettrodomestico alla rete elettrica.

• Si consiglia di pulire l'elettrodomestico quando si esgue lo sbrinamento.
• Lavare l'interno con acqua tiepida con aggiunta di detergenti naturali. Non utilizzato sapone, detergente, gasolina o acetone che possono lasciare odori forti.
• Pulire con una spugna bagnata e asciugare con un panno morbido.

Nel corso di esta operazione, evitare acqua inecesso por prevenir che penetri nell'isolamento termico del disposito, il che potrebbe causare odori sgradevoli.

Non dimenticare di pulireanche la guarnizione dello sportello, soprattutto le stecche a soffietto, con un panno pulito.

Pulizia esterna

• Pulire l'eterno del freezer utilizzato una spugna immersa in acqua calda, strofinare con un panno morbido e asciutto.
• la pulizia dell'esterno del circuito di raffreddamento (motocompressore, condensatore, tubi di collegamento) verrà effettuata con una spazzola morbida o con l'aspirapolvere. Nel corso di esta operazione, fare attenzione a non distorcere i tubi e a non staccare i cavi.

Non utilizzare materiali per strofinamento o abrasivi!

• Dopo aver terminato la pulizia, riporre gli accessori in posizione e collegare l'elettrodomestico.

Sostituzione della lampadina interna

Se la lampadina si brucia, scollegare l'elettrodomestico dall'alimentazione principale. Tirare fuori la lampadina Accertarsi che sia correttamente svitata. Collegare nuovamente I'lettrodomestico. Se la lampadina alla non si accende sostituirla con un'altra modello E14-15W e montarla al suoippo.

La lampada (le lampade) usata (usate) nell'apparecchiatura non è (sono) adatta (adatte) per l'illuminazione domestica.

L'obiettivo previsto per questa lampada è quello di assistere l'utente in fase di posizionamento degli alimenti all'interno del frigorifero / congelatore in modo sicuro e comodo.

Le lampadine utilizzate in quello apparecchio devono所提供 rari condizioni fisiche estreme come temperature inferiori a -20^

Guida per l'individuzione di difetti

L'elettrodomestico non funziona

Vi è una mancanza di alimentazione.
- La spina del cavo di alimentazione non è ben inserita nella presa.
Il fusibile è bruciato.
- Il termostato è in posizione "OFF".

La temperatura non è abbastanza Bassa (è acceso il LED su)

Il cibo impedisce la chiusura dello sportello.
- L'elettrodomestico non è stato posizionato correttamente.
- L'elettrodomestico è posizionato troppo vicino a una fonte di calore.
- La manopola del termostato non è nella posizione corretta.

Formazione eccessiva di ghiaccio

• Lo sportello non è stato chiuso correttamente.

L'elettrodomestico non funziona

• La lampadina è bruciata. Scollegare l'elettrodomestico alla rete di alimentazione, togliere la lampadina e sostituirla con una nuova.

Le seguenti condizioni non sono difetti

• Possibili oscillamenti e rumori provenienti dal prodotto: circolazione del refrigerante nel systema.

Rumori durante il funzionamento

Per mantenere la temperature al valore regolato, i compressori dell'elettrodomestico si avviano periodicamente.

I rumori avvertiti in questa situazione sono normali.

Si riducono appena l'elettrodomestico raggiunge la temperatura di funzionamento.

Il gorgoglioiene emesso dal compressore.

Può diventare un po' più forte quando il compressore si avvia.

I rumori di ribollio e gorgoglio, provocati dal refrigerante che circola nei tubi dell'elettrodomestico, sono normali durante il funzionamento.

Avverenza!

Non provare mai a riparare l'elettrodomestico o i loro componenti da soli. Tutte le riparazioni eseguite da persone non autorizzate sono pericolose per l'utente e possono causare l'annullamento della garanzia.

Il simbolo sul prodotto o sulla confazione indica che questo prodotto non può essere trattato come normale rifiuto domestico. Invece deve essere portato al punto di raccolta adatto per il riciclaggio delle apparecchiature elettriche ed elettroniche. Assicurando il corretto smaltimento di questo prodotto, si evitano potenziali consequencesne negative per l'ambiente e la salute, che potrebbero derivare da una gestione inappropriata del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio cittàino locale, il servizio di smaltimento dei rifiuti domestici o il negozio dove è stato acquistato il prodotto.
