MANUALE UTENTE Series 30 HW90SB1230N HAIER

ISTRUZIONI DI RIPARAZIONI

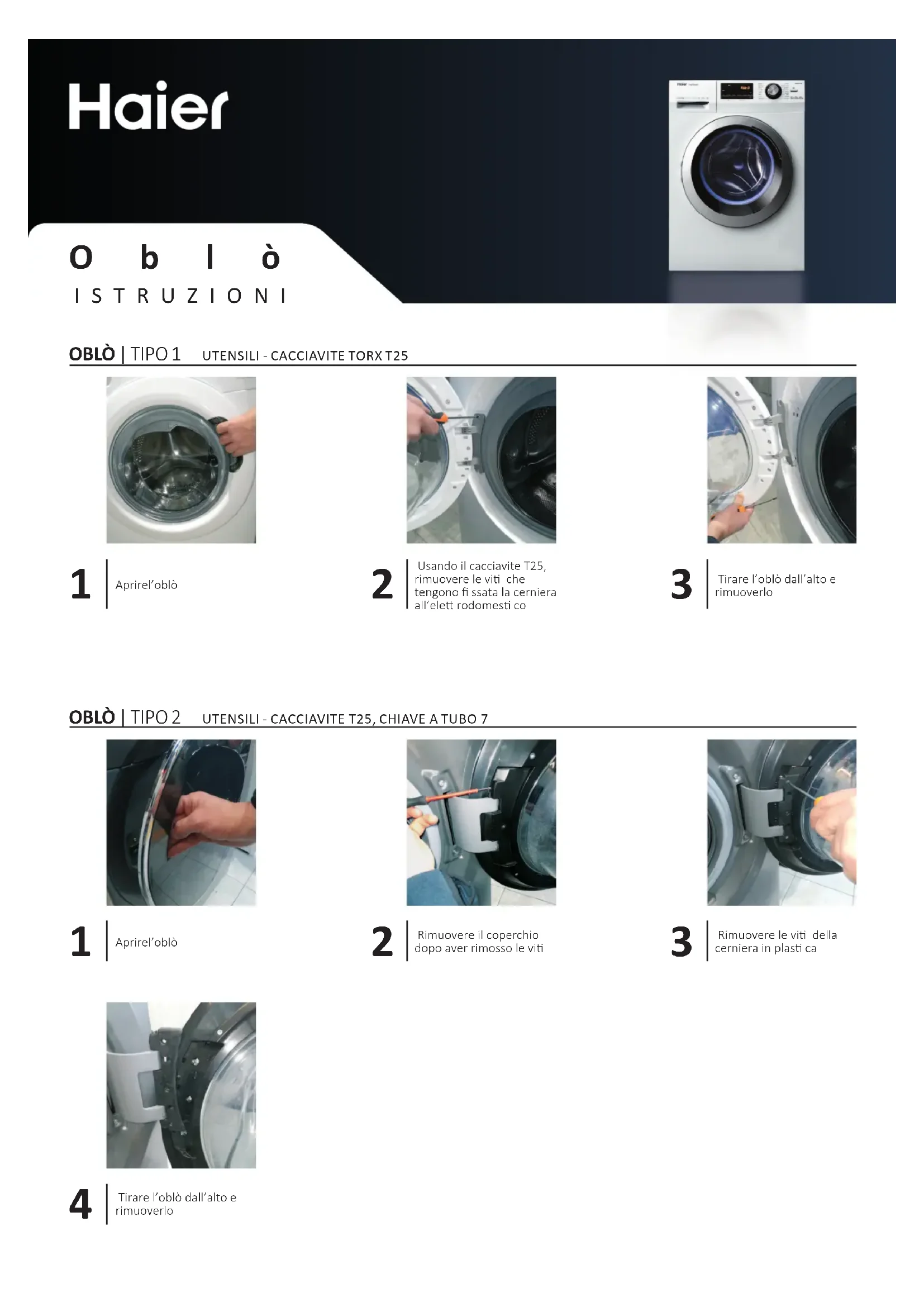

Aprire l’oblò Rimuovere il coperchio dopo aver rimosso le vi Rimuovere le vi della cerniera in plas ca Tirare l’oblò dall’alto e rimuoverlo Oblò ISTRUZIONICERNIERA | TIPO 1 UTENSILI - CACCIAVITE TORX T25

Aprire l’oblò Servendosi servendosi del cacciavite T25, rimuovere le vi che tengono fi ssatala cerniera all’ele rodomes co Tirare l’oblò dall’alto e rimuoverlo Rimuovere tu e le vi dell’oblò Separare la cornice dal controtelaio Sos tuire la cerniera, facendo a enzione a non perdere le boccole CERNIERA | TIPO 2 UTENSILI - CACCIAVITE TORX T25, CHIAVE A TUBO 7

Aprire l’oblò Rimuovere il coperchio dopo aver rimosso le vi Rimuovere le vi della cerniera in plas ca Tirare l’oblò dall’alto e rimuoverlo Rimuovere il perno Rimuovere la clip dello sportello Una volta rimossa la clip, staccare lo sportello dalla guarnizione per poter accedere all’interno dell’apparecchio Rimuovere le vi esterne dalla cerniera Rimuovere le vi all’interno dell’ele rodomes co con la chiave a tubo 7. Rimuovere la cerniera Cerniera

ISTRUZIONICHIUSURA DI SICUREZZA DELLOSPORTELLO TIPO 1

Aprire l’oblò S ervirsi del cacciavite pia o per fare leva e rimuovere la fasce a esterna Una volta rimossa la fasce a, staccare lo sportello dalla guarnizione per poter accedere all’interno dell’apparecchio U lizzare il cacciavite Torx per rimuovere le vi che tengono fi ssata la chiusura di sicurezza dello sportello e premere sul suo fermo. Rimuovere la chiusura di sicurezza dello sportello Disconne ere il cablaggio; in caso di conne ore faston, prestare a enzione a non inver re il cablaggio

CHIUSURA DI SICUREZZA DELLO SPORTELLOTIPO 2

Aprire l’oblò S ervirsi del cacciavite pia o per fare leva e rimuovere la fasce a esterna Una volta rimossa la fasce a, staccare lo sportello dalla guarnizione per poter accedere all’interno dell’apparecchio U lizzare il cacciavite Torx per rimuovere le vi che tengono fi ssata la chiusura di sicurezza dello sportello Smontare il piano superiore e i profi li Smontare il dispenser e la cornice Rimuovere la chiusura di sicurezza dello sportello Rimuovere la protezione an allagamento Sos tuire la chiusura di sicurezza dello sportello facendo a enzione al collegamento meccanico dell’apertura di sicurezza e ai conne ori ele rici Chiusura di sicurezza dello sportello ISTRUZIONIGUARNIZIONE DELLO SPORTELLO UTENSILI - CACCIAVITE TORX, PINZA, CACCIAVITE PIATTO, DUE CHIAVI INGLESI 7

Aprire l’oblò S ervirsi del cacciavite pia o per fare leva e rimuovere la fasce a esterna Una volta rimossa la fasce a, staccare lo sportello dalla guarnizione per poter accedere all’interno dell’apparecchio Servirsi del cacciavite pia o, rimuovere la fasce a sulla vasca Rimuovere la guarnizione Posizionare la nuova guarnizione, facendo a enzione agli incastri per il posizionamento Inserire la fasce a sul lato della vasca Stringere la fasce a sulla vasca u lizzando gli a rezzi Posizionare la guarnizione sull’ele rodomes co. Fissare la fasce a esterna e stringerla (se necessario aiutarsi con la pinza) Guarnizione dello sportello

Aprire il casse o del detersivo

Servendosi di due mani, estrarlo con fermezza

Sganciare la maschera dal casse o del detersivo, facendo a enzione a non rompere i ganci Cassetto del detersivo ISTRUZIONI Si raccomanda di a enersi alle istruzioni qui sopra riportate. In caso di dubbi, chiedere il parere di un esperto . Haier Europe declina ogni responsabilità per eventuali danni che possono derivare per la mancata osservanza delle istruzioni riportate.DEURGLAS | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL
