MODE D'EMPLOI Series 30 HW90SB1230N HAIER

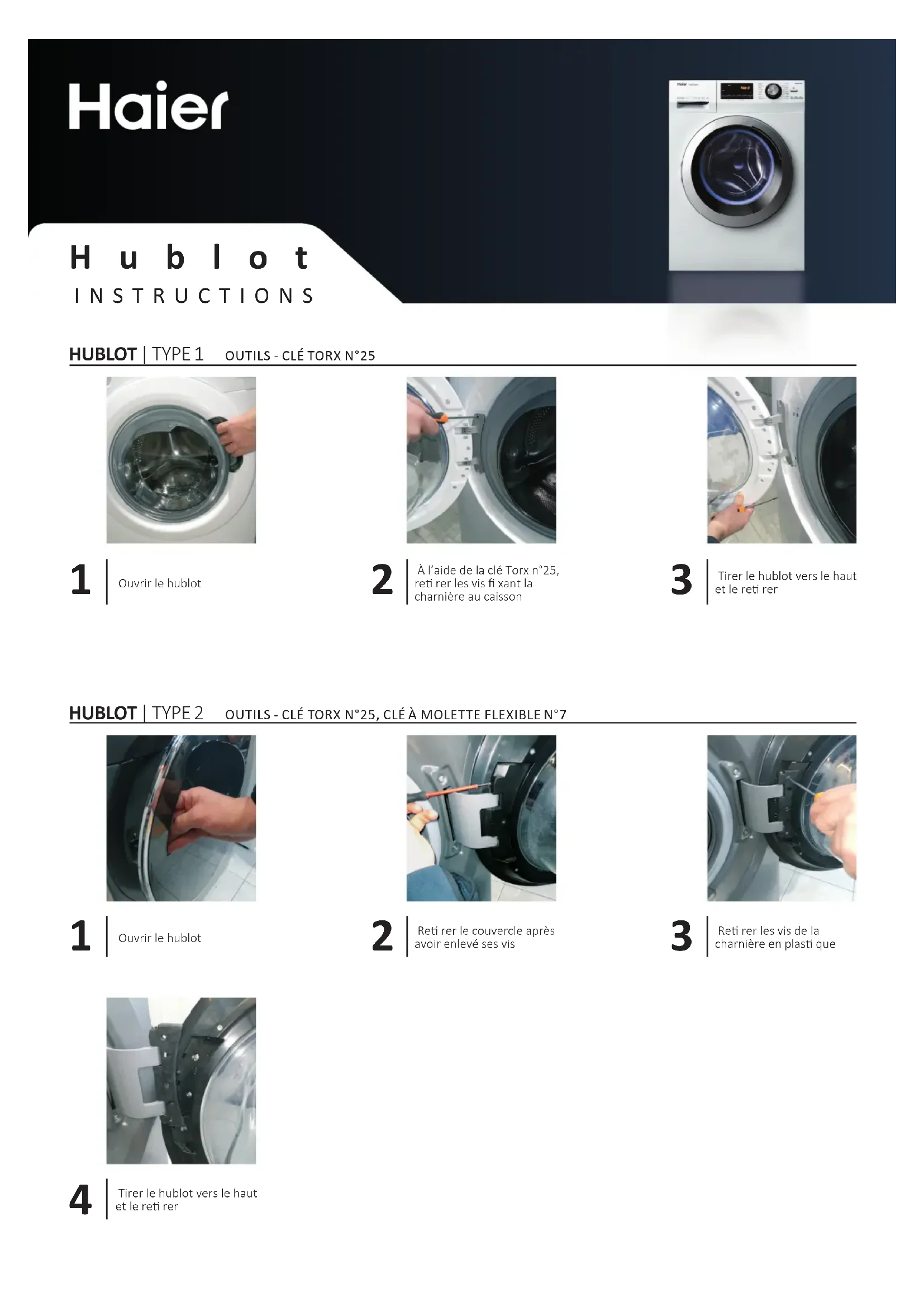

Ouvrir le hublot À l’aide de la clé Torx n°25, re rer les vis fi xant la charnière au caisson Tirer le hublot vers le haut et le re rer HUBLOT | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

Ouvrir le hublot Re rer le couvercle après avoir enlevé ses vis Re rer les vis de la charnière en plas que Tirer le hublot vers le haut et le re rer Hublot INSTRUCTIONSCHARNIÈRE | TYPE 1 OUTILS - CLÉ TORX N°25

Ouvrir le hublot À l’aide de la clé à mole e n°25, re rer les vis fi xant la charnière au caisson Tirer le hublot vers le haut et le re rer Re rer toutes les vis du hublot Séparer le cadre du contre-cadre Replacer la charnière, en prenant garde à ne pas perdre les coussinets CHARNIÈRE | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

Ouvrir le hublot Re rer le couvercle après avoir enlevé ses vis Re rer les vis de la charnière en plas que Tirer le hublot vers le hautet le re rer Re rer la ge Re rer la bride de la porte Une fois la sangle re rée, détacher le rabat du joint pour pouvoir accéder à l’intérieur du produit Re rer les vis externes de la charnière Re rer les vis à l’intérieur du caisson avec une clé à mole e n° 7. Re rer la charnière Charnière

INSTRUCTIONSVERROU DE LA PORTE TYPE 1

Ouvrir le hublot U liser le tournevis plat comme levier, et re rer le collier externe Une fois le collier re ré, détacher le rabat du joint pour pouvoir accéder à l’intérieur du produit En u lisant la clé Torx, re rer les vis de fi xa on du verrou de la porte, et appuyer sur sa boucle. Re rer le verrou de la porte Débrancher le câblage ; en cas de « faston », faire a en on à ne pas inverser le câblage

VERROU DE LA PORTETYPE 2

Ouvrir le hublot U liser le tournevis plat comme levier, et re rer le collier externe Une fois le collier re ré, détacher le rabat du joint pour pouvoir accéder à l’intérieur du produit En u lisant la clé Torx, re rer les vis de fi xa on du verrou de la porte. Démonter le plan de travail et les garnitures Re rer le roir à lessive et le panneau de commande Re rer le verrou de la porte Re rer la protec on an fuite Remplacer le verrou de la porte en faisant a en on à la liaison mécanique de l’ouverture d’urgence et aux connexions électriques Verrou de la porte INSTRUCTIONSJOINT DE PORTE OUTILS - CLÉ TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉS À MOLETTE N°7

Ouvrir le hublot U liser le tournevis plat comme levier, et re rer le collier externe Une fois le collier re ré, détacher le rabat du joint pour pouvoir accéder à l’intérieur du produit À l’aide d’un tournevis, re rer le collier du tube Re rer le joint Placer le nouveau joint, en faisant a en on aux encoches de posi onnement Insérer le collier de serrage sur le côté du tube Serrer le collier de serrage au ras du tube en u lisant l’ou llage Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince) Joint de porte INSTRUCTIONSTIROIR À LESSIVE

Ouvrir le roir à lessive

Avec les deux mains, le rer fermement vers l’extérieur

Décrocher la façade du roir à lessive, en faisant a en on à ne pas casser les crochets Tiroir à lessive INSTRUCTIONS Nous vous recommandons de suivre les instruc ons ci-dessus. En cas de doute, faire appel à un expert . Haier Europe décline toute responsabilité pour tout dommage pouvant résulter du non-respect des instruc ons données.PROZOR | TIP 1 ALATI - TORX KLJUČ 25
