MANUALE UTENTE BGL8SIL4 BOSCH

sensoriali o mentali nonché da persone prive di sufficien- te esperienza e/o conoscen- za dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto. Si raccomanda di tenere i sacchetti di plastica e la plas- tica da imballaggio fuori dalla portata dei bambini e di pro- vvedere al loro smaltimento. >= Pericolodi soffocamento! Uso conforme Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto fil- tro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. >= L'apparecchio può danneggiarsi! Non aspirare mai con la bocchetta e il tubo dell'aspirapolvere in prossimità della testa.>= Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa. Non utilizzare il cavo di alimentazione e il tubo flessibi- le per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente appa-recchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. Se l'uso si prolunga oltre i 30 minuti, estrarre com-pletamente il cavo di collegamento alla rete elettrica. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo.8 Durante il riavvolgimento automatico del cavo, presta- re attenzione a che la spina non vada a sbattere contro persone, parti del corpo, animali o oggetti. => guidare il cavo di collegamento alla rete elettrica con l'aiuto della spina. Prima di qualsiasi intervento sull’aspirapolvere, est- rarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sostitu- zioni dei componenti dell’aspirapolvere devono esse- re effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. >= L'aspirazione di macerie può causare il danneg giamento dell'apparecchio. Spegnere l’apparecchio ed estrarre la spina quando non lo si usa. Gli apparecchi dismessi devono essere resi immedia- tamente inutilizzabili, per essere poi smaltiti in confor- mità alle normative vigenti in materia.

Avvertenze circa l'etichetta energetica Il presente aspirapolvere è un aspirapolvere ad uso ge- nerale con tubo flessibile primario. Per il raggiungimento dell'efficienza energetica dichi- arata e della classe di pulizia sui tappeti utilizzare la spazzola universale commutabile. Per il raggiungimento dell'efficienza energetica e della classe di pulizia dichiarate sui pavimenti duri con fughe e scanalature usare la spazzola per pavimenti duri for- nita senza le setole innestabili. I calcoli si basano sul Regolamento delegato (UE) n. 665/2013 della commissione del 3 maggio 2013 come appendice alla direttiva 2010/30/UE. Tutti i procedimenti non descritti in dettaglio nelle presenti istruzioni per l'uso sono stati eseguiti in con- formità a DIN EN 60312-1:2017*. *Se il controllo della durata di vita del motore viene eseguito con un contenitore raccoglipolvere vuoto, il valore prestabilito deve essere aumentato del 10% del- la durata di vita del motore indicata per il controllo con contenitore raccoglipolvere pieno a metà.9

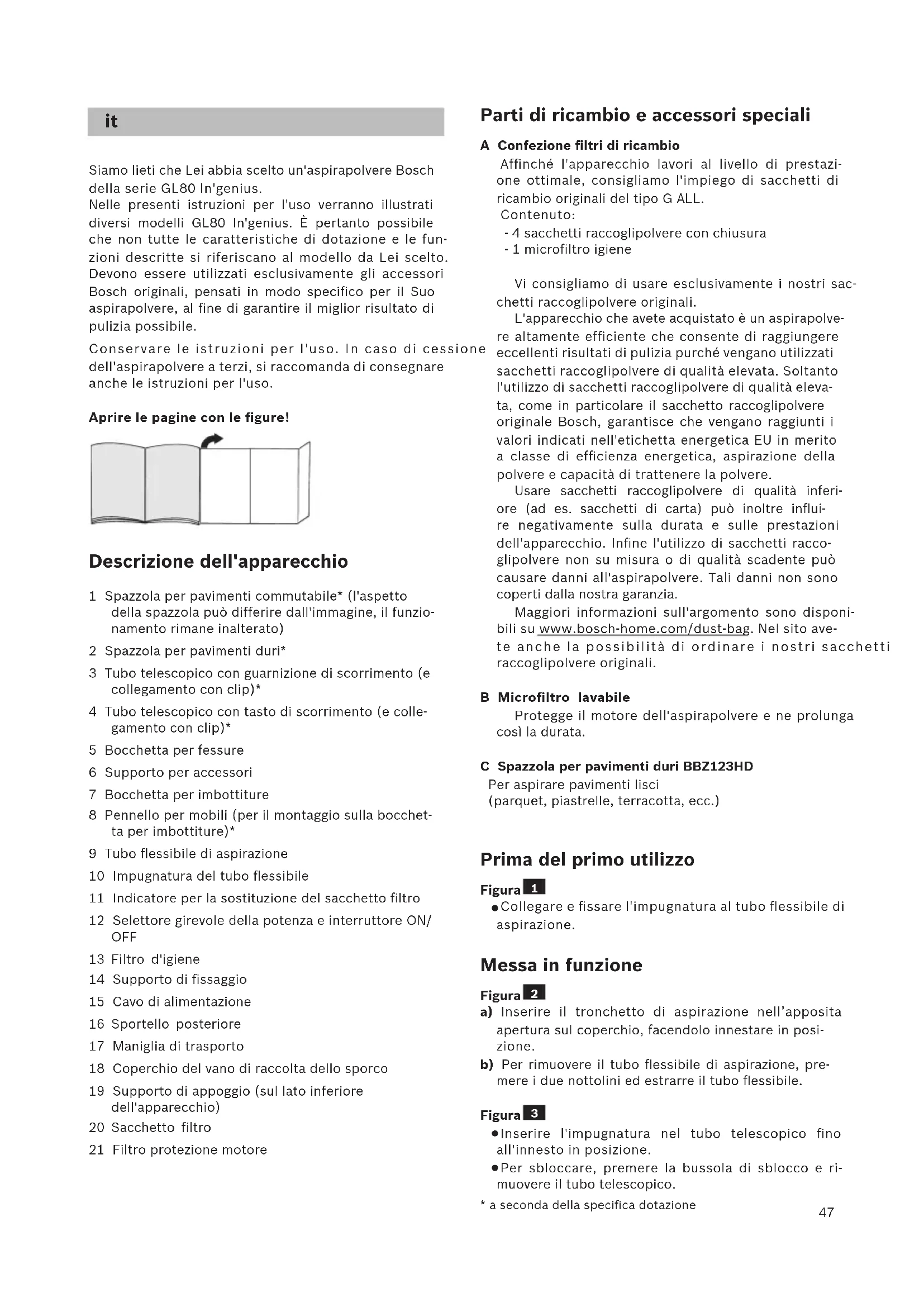

Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie GL80 In'genius. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli GL80 In'genius. È pertanto possibile che non tutte le caratteristiche di dotazione e le fun- zioni descritte si riferiscano al modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Aprire le pagine con le figure! Descrizione dell'apparecchio 1 Spazzola per pavimenti commutabile* (l'aspetto della spazzola può differire dall'immagine, il funzio- namento rimane inalterato) 2 Spazzola per pavimenti duri* 3 Tubo telescopico con guarnizione di scorrimento (e collegamento con clip)* 4 Tubo telescopico con tasto di scorrimento (e colle- gamento con clip)* 5 Bocchetta per fessure 6 Supporto per accessori 7 Bocchetta per imbottiture 8 Pennello per mobili (per il montaggio sulla bocchet- ta per imbottiture)* 9 Tubo flessibile di aspirazione 10 Impugnatura del tubo flessibile 11 Indicatore per la sostituzione del sacchetto filtro 12 Selettore girevole della potenza e interruttore ON/ OFF 13 Filtro d'igiene 14 Supporto di fissaggio 15 Cavo di alimentazione 16 Sportello posteriore 17 Maniglia di trasporto 18 Coperchio del vano di raccolta dello sporco 19 Supporto di appoggio (sul lato inferiore dell'apparecchio) 20 Sacchetto filtro 21 Filtro protezione motore

• a seconda della specifica dotazione Parti di ricambio e accessori speciali A Confezione filtri di ricambio Affinché l'apparecchio lavori al livello di prestazi- one ottimale, consigliamo l'impiego di sacchetti di ricambio originali del tipo G ALL. Contenuto: - 4 sacchetti raccoglipolvere con chiusura - 1 microfiltro igiene Vi consigliamo di usare esclusivamente i nostri sac- chetti raccoglipolvere originali. L'apparecchio che avete acquistato è un aspirapolve- re altamente efficiente che consente di raggiungere eccellenti risultati di pulizia purché vengano utilizzati sacchetti raccoglipolvere di qualità elevata. Soltanto l'utilizzo di sacchetti raccoglipolvere di qualità eleva- ta, come in particolare il sacchetto raccoglipolvere originale Bosch, garantisce che vengano raggiunti i valori indicati nell'etichetta energetica EU in merito a classe di efficienza energetica, aspirazione della polvere e capacità di trattenere la polvere. Usare sacchetti raccoglipolvere di qualità inferi- ore (ad es. sacchetti di carta) può inoltre influi- re negativamente sulla durata e sulle prestazioni dell'apparecchio. Infine l'utilizzo di sacchetti racco- glipolvere non su misura o di qualità scadente può causare danni all'aspirapolvere. Tali danni non sono coperti dalla nostra garanzia. Maggiori informazioni sull'argomento sono disponi- bili su www.bosch-home.com/dust-bag. Nel sito ave- te anche la possibilità di ordinare i nostri sacchetti raccoglipolvere originali. B Microfiltro lavabile Protegge il motore dell'aspirapolvere e ne prolunga così la durata. C Spazzola per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) Prima del primo utilizzo Figura

Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. Messa in funzione Figura

a) Inserire il tronchetto di aspirazione nell’apposita apertura sul coperchio, facendolo innestare in posi- zione. b) Per rimuovere il tubo flessibile di aspirazione, pre- mere i due nottolini ed estrarre il tubo flessibile. Figura

Inserire l'impugnatura nel tubo telescopico fino all'innesto in posizione.

Per sbloccare, premere la bussola di sblocco e ri- muovere il tubo telescopico.48 Figura

Spingere il tubo telescopico nel raccordo della spaz- zola per pavimenti fino allo scatto.

Per sbloccare, premere la bussola di sblocco e ri- muovere il tubo telescopico. Figura

Azionando la guarnizione/il tasto di scorrimento nel senso indicato dalla freccia, sbloccare il tubo tele- scopico e regolare la lunghezza desiderata. Figura

a) Applicare il supporto per accessori sul tubo telesco- pico nella posizione desiderata. b) Collocare il pennello per mobili sulla bocchetta per imbottiture e innestarlo in posizione. c) Nel supporto per accessori inserire il pennello per mobili e la bocchetta per giunti esercitando un po' di pressione da sopra o da sotto. Figura

Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottenere la lunghez- za desiderata e inserire quindi la spina.

Se l'uso si prolunga oltre i 30 minuti, estrarre completamente il cavo di collegamento alla rete elettrica. >= Pericolo di surriscaldamento e danneggiamento. Figura

Attivazione/disattivazione

Attivare/disattivare l'aspirapolvere azionando il se- lettore girevole. Figura

Regolazione della forza di aspirazione Ruotando il selettore girevole è possibile impostare la forza di aspirazione desiderata a diversi livelli. min - Per aspirare tende e tessuti delicati - Per aspirare imbottiture di mobili e cuscini - Per aspirare moquette delicate e per la pulizia quotidiana in caso di sporco normale - Per la pulizia di rivestimenti resistenti max - Per aspirare pavimenti e tappeti e moquette molto sporchi Aspirazione

Attenzione: Le spazzole per pavimenti sono soggette a forte usu- ra in base alle caratteristiche del pavimento (come piastrelle ruvide o in cotto). È quindi importante controllare a intervalli regolari la base della spaz- zola. Basi usurate o con spigoli vivi possono dann- eggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole usurate.

• a seconda della specifica dotazione Figura

Regolazione della spazzola per pavimenti commutabi- le: Tappeti e moquette => Pavimenti duri/parquet => Figura 11* Aspirazione con accessori aggiuntivi Applicare le spazzole al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze: a) La bocchetta per fessure permette di aspirare fessu- re, angoli, ecc. b) La bocchetta per imbottiture permette di aspirare imbottiture di mobili, tende, ecc. c) Inserire la bocchetta per imbottiture con pennello per mobili per aspirare infissi, mobili, profilati, ecc.

Dopo l'uso riporre nuovamente la bocchetta per giunti e la bocchetta per imbottiture nel supporto per accessori. d) Spazzola per pavimenti duri - con setole innestate: per la pulizia efficace e allo stesso tempo delicata di rivestimenti di pavimenti duri (piastrelle, par- quet, ecc.) - senza setole: per eliminare lo sporco da scanalature e fughe

È possibile rimuovere le setole premendo entrambi i bloccaggi nella direzione indicata dalla freccia. Figura

In caso di brevi pause è possibile utilizzare il sup- porto di fissaggio collocato sul lato posteriore dell'apparecchio.

In seguito alla disattivazione dell'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato dell'apparecchio. Figura

Per superare ostacoli, quali per esempio le scale, è pos- sibile trasportare l'apparecchio afferrandolo in corris- pondenza dell'impugnatura. Dopo il lavoro Figura

Staccare la spina di alimentazione.

Tirare brevemente il cavo di collegamento alla rete elettrica e rilasciarlo subito (il cavo si arrotola auto- maticamente). Figura

Per trasportare/riporre l'apparecchio, è possibile servirsi dello strumento ausiliario di stazionamento situato sul lato inferiore dell'apparecchio stesso.

Posizionare l'apparecchio in verticale. Inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato inferiore dell'apparecchio.49 Sostituzione del filtro

Attenzione: disattivare l'apparecchio prima di sosti- tuire il filtro! Sostituzione del sacchetto filtro Figura

Quando si solleva la spazzola dal pavimento alla massima potenza e l'indicatore di sostituzione del filtro passa su rosso fisso, è necessario sostituire il sacchetto filtro, anche se non è del tutto pieno. In questo caso è il tipo di contenuto a rendere neces- saria la sostituzione.

La bocchetta, il tubo di aspirazione e il tubo flessibi- le non devono essere intasati anche se ciò non com- porta l'accensione dell'indicatore di sostituzione del filtro. Figura

Apertura del coperchio

Aprire il coperchio dell'apparecchio azionando la leva di chiusura nel senso indicato dalla freccia. Figura

a) Chiudere il sacchetto filtro tirando la linguetta di chiusura ed estrarlo. b) Inserire il nuovo sacchetto filtro sul supporto fin- ché non si sente lo scatto di arresto. Inserire il sacchetto filtro ripiegato come è stato estratto dall'imballaggio. Non piegare o spiegazzare il sac- chetto filtro e durante la chiusura del coperchio ac- certarsi che il sacchetto filtro non sia rimasto incast- rato.

Attenzione: il coperchio si chiude solo dopo che è stato applicato il sacchetto filtro. Filtro protezione motore

Attenzione: l'aspirapolvere non può essere utilizza- to senza filtro di protezione del motore. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura 19*

Aprire il coperchio del vano di raccolta dello sporco. Figura

Sbloccare il filtro di protezione del motore tirando la linguetta laterale ed estrarlo seguendo la direzione indicata dalla freccia.

Pulire il filtro di protezione del motore battendolo leggermente.

In caso di forte sporco, è necessario lavare il filtro di protezione del motore. Successivamente, lasciarlo asciugare per almeno 24 ore.

In seguito alla pulizia, inserire il filtro di protezione del motore nell'apparecchio e fissarlo in alto. Chiu- dere il coperchio del vano di raccolta dello sporco.

• a seconda della specifica dotazione Pulizia del materiale espanso Se l'apparecchio è dotato di un telaio filtro con materi- ale espanso si consiglia di pulire il materiale espanso a intervalli regolari, battendolo leggermente! Figura 20*

Aprire il coperchio del vano di raccolta dello sporco. Figura

Estrarre il telaio filtro con materiale espanso se- guendo il senso indicato dalla freccia.

Togliere il materiale espanso dal telaio filtro e pulirlo battendolo leggermente.

Dopo la pulizia inserire nuovamente il materiale espanso nel telaio filtro, riposizionare quest'ultimo nell'apparecchio e chiudere il coperchio del vano di raccolta dello sporco.

Attenzione: L'aspirapolvere non può essere utilizza- to senza filtro di protezione del motore! Filtro d'igiene Pulire o sostituire il filtro d'igiene almeno una volta all'anno. Sostituzione del microfiltro d'igiene Figura 21*

Aprire lo sportello posteriore.

Azionando la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il portafiltro.

Togliere e battere leggermente il materiale espanso* dal portafiltro. So- stituire il vecchio microfiltro igiene con uno nuovo. (Acquistando i sacchetti filtro originali è contenuto nella confezione dei filtri). Applicare un nuovo microfiltro igiene e il materiale espanso del filtro sull'apposito portafiltro.

Montare il portafiltro sull’apparecchio e farlo inne- stare in posizione. (H)EPA*-Pulizia del filtro d'igiene Se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche non è necessario sostituire il fil- tro (H)EPA*. Affinché l'aspirapolvere lavori al livello di prestazio- ne ottimale, il filtro (H)EPA* deve essere lavato dopo un anno. La presenza di eventuali alterazioni croma- tiche sulla superficie del filtro non ne pregiudicano l'efficacia. Figura 22*

Aprire lo sportello posteriore.

Tirando la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il filtro (H)EPA ed estrarlo dall'apparecchio.

Battere l'unità filtro e sciacquarla sotto l'acqua cor- rente. L'unità può essere lavata in lavatrice con lavaggio delicato a max. 30° C e con la velocità di centrifuga minima. CONSIGLIO: collocare l'unità filtro in un sacchetto per proteggere il resto del bucato.50

Dopo che il filtro (H)EPA è completamente asciutto (almeno 24 ore) riposizionarlo nell'apparecchio e bloccarlo.

Chiudere lo sportello posteriore. Dopo aver aspirato piccole particelle di polvere (come ad es. gesso, cemento e così via) pulire il filtro di pro- tezione del motore battendolo e, se necessario, sosti- tuire il filtro di protezione del motore e il filtro d'igiene. Cura Prima di pulire l'aspirapolvere, è necessario disattivar- lo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un norma- le detergente per plastica.
