R100SW - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Marca	Klipsch
Modello	R100SW
Categoria	Subwoofer attivo
Tipo di amplificazione	Integrata
Ingressi audio	Ingresso Line In (RCA) con ingressi L/R e LFE
Regolazioni disponibili	Gain (volume), Filtro passa-basso (Lowpass), Fase (0°/180°), Modalità Auto/On/Off
Gamma di frequenza di taglio	50 Hz a 160 Hz
Fase regolabile	Sì (0° o 180°)
Modalità di alimentazione	Auto (standby dopo 15-20 min), On (continuo), Off
Indicatore luminoso	Verde (acceso con segnale), spento (senza alimentazione)
Materiale del cabinet	Finitura vinilica resistente
Manutenzione	Spolveratura o pulizia con panno asciutto; evitare prodotti abrasivi
Posizionamento consigliato	In un angolo della stanza, sulla stessa parete degli altoparlanti anteriori
Accessori inclusi	Cavo di alimentazione (non specificato ma incluso), manuale di istruzioni
Produttore	Klipsch

Domande frequenti - R100SW KLIPSCH

Come collegare il subwoofer al mio ricevitore?

Utilizzare un'uscita subwoofer (Sub Out, LFE) del ricevitore e collegarla all'ingresso LFE/Line In del subwoofer con un cavo RCA. Se il ricevitore non ha un'uscita dedicata, collegare le uscite preamplificate sinistra e destra agli ingressi L/R del subwoofer.

Dove posizionare il subwoofer per ottenere le migliori prestazioni?

Per ottimi bassi, posizionare il subwoofer in un angolo della stanza, sulla stessa parete degli altoparlanti anteriori. La vicinanza a pareti e angoli aumenta il volume dei bassi. Sperimentare diverse posizioni per trovare il miglior equilibrio.

Come regolare il filtro passa-basso?

Ruotare la manopola Lowpass sul subwoofer. Per altoparlanti principali di grandi dimensioni (colonne), regolare tra 50 e 90 Hz. Per altoparlanti da scaffale o satelliti, regolare tra 90 e 150 Hz. Più piccoli sono gli altoparlanti, più alta deve essere la frequenza di taglio.

A cosa serve il commutatore di fase?

Il commutatore di fase (0/180°) consente di regolare la sincronizzazione acustica tra il subwoofer e gli altoparlanti principali. Selezionare la posizione che produce la massima potenza percepita nella posizione di ascolto.

Cosa significa l'indicatore luminoso sul subwoofer?

L'indicatore anteriore è verde quando l'amplificatore è acceso e riceve un segnale. Se è spento, l'amplificatore è spento o in standby.

Come pulire il subwoofer?

Utilizzare un panno asciutto o una spazzola per aspirapolvere per rimuovere la polvere. Evitare qualsiasi prodotto detergente abrasivo, a base di solventi o detergente aggressivo.

Come registrare il mio prodotto?

Registra il tuo subwoofer online sul sito Klipsch: www.klipsch.com/register. Riceverai informazioni su novità e promozioni.

Cosa fare se il subwoofer non si accende?

Verificare che il cavo di alimentazione sia collegato e che la presa a muro funzioni. Assicurarsi che l'interruttore Auto/On/Off sia su On o Auto. Se l'indicatore rimane spento, contattare il rivenditore.

Posso usare questo subwoofer con altoparlanti satelliti?

Sì, è anzi consigliato. Regolare il filtro passa-basso tra 90 e 150 Hz per una transizione armoniosa con i satelliti, che sono generalmente di piccole dimensioni.

Quale frequenza di taglio scegliere per un home theater?

La frequenza standard per l'home theater è spesso intorno a 80 Hz. Regolare in base ai propri altoparlanti: 80 Hz è adatto alla maggior parte dei sistemi. Utilizzare le impostazioni del ricevitore se disponibili.

MANUALE UTENTE R100SW KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound ^® .

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione in casi estremi, qualche componente potrebbe over suito danni durante il trasporto: se si riscontrano danni, notificarli alla ditto di

spedizione e al riverditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

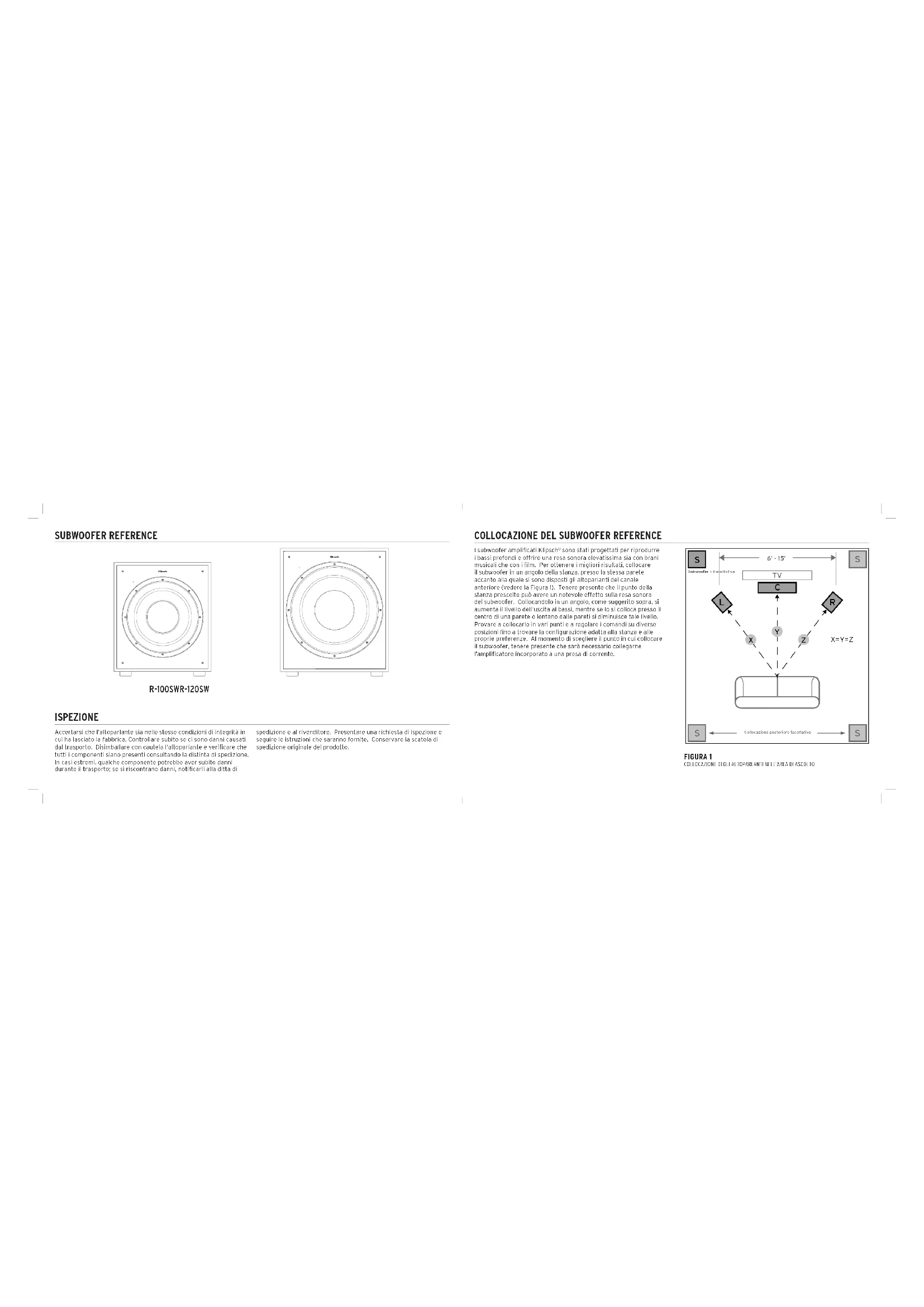

COLLOCAZIONE DEL SUBWOOFER REFERENCE

I sutwoofer amplificati Kiloschi' sono stati procatteti per riprodurre i bassi profondi o offrire una rese sonora elevatisaline sia con brani musicali che con il film. Per ottenere i migliori risultati, collocare il sutwoofer in un angolo della stanza, pressa la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la figura 1). Tenere presente il punto della stanza presceto può avere un notevole effetto sulla rese sonora sul sutwoofer. Collocendato in un angolo, come suggorlio sostà, si amente a livello dell'asica al bassi, mentre se le si scolata pressa il splesso di sottano di sottano di sottano, maia le risso, e lo #### nonla forire. Provare a collocare in vari punti e a regolare i comuni su diversi posizioni: fino a trovare la configurazione adatta alla stanza e alle prozier preferenze. Al momento di scilelli il punto in cui collocare il sutwoofer, tenere presente che sarà necessario collegame l'amplificata incorporato a una prese di corrente.


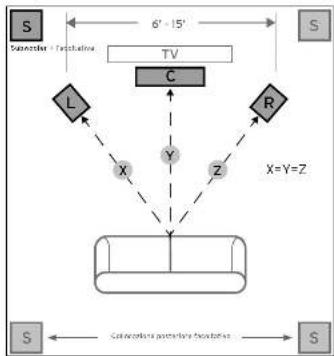

FIGURA 1
COLLOCAZIONE DEGL. ALTOPARLANTI NE.L'AREA DI ASCOLTO

CONNESSIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla prese di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (ingresso linea) - La maggiar parte degli attuali ricevitori surround le preampricatieri è contata di un'iscita per subwoofer a livella di linea contrassegrata Subwoofer Pre Cut, Sua Cut, SW Cut, acca, se questa uscita è presente, collegaria a un'estremita del cavo dei subwoofer e collegare l'altre estremita del cavo all'ingressi di linea dei subwoofer contrassegnato LEF 1A. FE. Questa connessione consente ai subwoofer di ricordurre la musica sia filma con suono surround e consultare i manuale del ricevitori. Se nel ricevitore è assente un'iscita per subwoofer, in alternative se ne possono collegare le uscite per semasilificatore dei candini sinisuro e dastra agli ingrossi sinistra (L) FE e destro (R) si subwoofer.

Comando "LEVEL" (Guadagno) - Se il submoster è collegato a un'insicita per submoster di un ricvetore surround, ambittuto portare i corando del volume submoster sul ricvetore a nella comma avvero nella posizione "0 db", quindi aumentare il volume di guadagno) del submoster finché non è uguata e livello di uscita degli altoparitanti principali. Completerse questa impostazione i comando del volume sul preamplificatore e sul amplificatore principale del imperto resogere coniter per esvenente il volume dei submoster sia degli altoparitanti. Se il submoster è collegato alle uscite per preimplificati constra/osstrato di un ricvetoro o a terminati per altoparitanti del ricvetore tramme la concessione a livello alto, nel ricvetore non sarà necessario inoussire il volume del submoster prima di inoussire il gestegno.

Comando "LOWPASS" (Passe-basso) - Il punto di crossover prescello determina a frequenza alle quie le basse frequenze vengono "trasclerita" dagli altopartanti al subwoofer. Se si imposta il punto di crossover ne ricevitore oirare la marcoola di filtro passa bassa sul subwoofer in passione di esterna restri (162 Hz). Importare il punto di crossover in basse dimensioni degli altopartanti sinistro/ostro utilizzati nell'impiolo. Come regala generali, per altopartanti da avvamento, più grandi, importare il punto di crossover tra 50 e 80 Hz, mentre se si asano piccoli altoparleri.

de scafelle ovvero "sateiliti" come altoparliati principali impostario tra 90 e 150 Hz. Quanto più piccolo è l'alloparlanle, tanta maggiore ceve essere l'impostazione, finche le basse frequenze non sono "distribuite" bene tra gli altoparliati e il subwocter una volta complete le connessioni dell'impierto. Se il ricevitare non ha un punto di crossover impostabile impostare. Invece il filtro passa basso sul subwocter nello stesso intervallo di valori raccomandati (consultare il manuale del ricevitare per utenoni informazioni sull'impostazione dogi altoparlianti).

"PHASE" 0/180 Questo comando acatta acusticamente l'uscita del subwoofer agli ai topamenti principali. Selezionare la posizione, 0º o 180º, in corrispondenza della quale il subwoofer ha un'uscita più a la nella posizione di ascita.

Off/Auto/On - Quando questo salottore è nella posizione "Auto", il subwoofer si accende automaticamente quando rieva un segnale. Passa automaticamente nella modalità di standby una vista trascarsi '5-20 minuti senza che sia presente alcun segnale. Quando il selettoro è nella posizione "On". Il subwoofer rimane acceso finché non viene portato manualmente a un'altra impostazione. Quando il selettore è nella posizione "Off", il subwoofer rimane sono finché non viene riportato manualmente nella posizione "Auto" a "On".

Spla LED di alimentazione - è situata sul diastramma anteriore e indicato o stato di funzionamento dell'amofflicatore incorporato, accervendosi in verde quando l'amofficatore è accesso e riceve un segnate. Se le spia è spenta, l'amplificatore è spenta. Per ulteriori informazioni sul comandi mencionati in questo manuale e sulla regolazione della risposta ai bassi rivolgorsi al rivenditore o visitare www.kipsch.com

Il Music Center kncI ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvento o forli. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotta può essere registrato on-line sul sito

- Si ricoveranna casi informazioni su nuovi predolli e promazioni.

- I quali persona degli identi non saranno nei vanuti.

• Le informazioni di registrazione non vengono utilizzate a scapi di

garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti

dalla garanzia.
