Marca	Vaude
Modello	Campo Compact XT
Tipo di prodotto	Tenda da campeggio 3 stagioni
Tenda esterna	Poliestere 70D 185T PU, colonna d'acqua 3000 mm
Tenda interna	Poliammide 70D Ripstop 185T
Pavimento	Poliammide 70D 190T PU, colonna d'acqua 5000 mm
Archetti	DAC e Yunan, forniti con tubi di riparazione
Montaggio	Semplice, archetti da far scorrere nelle guaine
Funzioni principali	Doppio tetto, abside, tiranti anti-tempesta, Stormcord Collector, sistema anti-tensione
Pulizia	A mano con panno morbido e acqua tiepida; utilizzare Nikwax Tech Wash e Tent & Gear Solarproof
Manutenzione delle cerniere lampo	Spazzolare, lubrificare con grafite o olio silicone
Riparazione degli archetti	Tubi di riparazione forniti, far scorrere e fissare con nastro adesivo
Riparazione del telo	Nastro di riparazione provvisorio, poi impermeabilizzazione; far riparare da uno specialista
Conservazione	Asciutto, pulito, in un luogo fresco al riparo da prodotti chimici
Sicurezza	Non ostruire le aerazioni, evitare di cucinare all'interno, attenzione ai picchetti taglienti

Domande frequenti - Campo Compact XT Vaude

Come scegliere l'ubicazione per la mia tenda Vaude Campo Compact XT?

Installa la tua tenda su un terreno piano e al riparo dal vento. Evita le conche dove l'acqua potrebbe accumularsi. Orienta l'ingresso al vento. Evita le zone esposte come gole, sotto rocce, vicino a un corso d'acqua o a un fuoco. Libera il terreno da oggetti appuntiti.

Come montare la tenda Campo Compact XT?

Apri la tenda al suolo. Assembla gli archetti incastrandoli perfettamente, poi inseriscili nelle guaine spingendo (non tirare). Inserisci le estremità negli occhielli metallici agli angoli della tenda interna. Aggancia i ganci della tenda interna agli archetti. Innalza il doppio tetto e fissa le strisce di velcro. Fissa gli archetti con le cinghie a dito se necessario. Rilassa le absidi e apri gli ingressi per l'aerazione.

Come mantenere le cerniere lampo della mia tenda?

Puliscile con uno spazzolino da denti se sono sporche. Lubrificale con grafite di matita, olio silicone o olio per macchina da cucire. Applica con cautela e asciuga l'eccesso con un panno morbido.

Cosa fare in caso di vento forte con la Campo Compact XT?

Usa i tiranti anti-tempesta forniti per fissare la tenda. Passa il Stormcord Collector sopra o sotto per regolare la lunghezza. Se il tirantaggio non è necessario, avvolgi il tirante attorno al collettore e aggancia l'estremità nel gancio previsto.

Come asciugare la mia tenda dopo l'uso?

Se la tenda è umida, non lasciarla a lungo nella sua custodia. Aprila il prima possibile e asciugala in un luogo ben ventilato. Stacca la tenda interna dal doppio tetto e inserisci gli archetti per creare spazio tra i materiali.

Come pulire la mia tenda Vaude Campo Compact XT?

Lavala a mano con un panno morbido e acqua tiepida. Evita detergenti aggressivi. Per le macchie ostinate, usa Nikwax Tech Wash diluito in quattro volumi d'acqua strofinando delicatamente. Dopo la pulizia, riimpermeabilizza le zone trattate con Nikwax Tent & Gear Solarproof.

Come riparare un archetto rotto della tenda?

Usa i tubi di riparazione forniti. Infila il tubo sull'archetto rotto e fissalo con del nastro adesivo largo. Non cercare di raddrizzare gli archetti curvi, è normale. Controlla regolarmente l'assenza di microfratture.

Come riparare uno strappo nel telo della tenda?

Applica provvisoriamente un nastro di riparazione sullo strappo. Rendilo impermeabile con un impermeabilizzante silicone o PU per cuciture. Fai poi riparare il telo da un specialista rapidamente per evitare che lo strappo si allarghi.

Quali sono i rischi di condensa nella tenda?

La condensa può apparire soprattutto in prossimità dell'acqua. Per ridurla, assicura una aerazione sufficiente aprendo gli ingressi variabili. Orienta la tenda in modo che l'ingresso sia al vento. Evita di cucinare all'interno.

Come riporre correttamente la tenda Campo Compact XT?

Chiudi tutte le cerniere lampo e avvolgi i tiranti e i cordini. Capovolgi la tenda per asciugarla se necessario. Per lo smontaggio, fai scorrere gli archetti fuori dalle guaine spingendo. Riponi la tenda nella sua custodia in un luogo fresco e asciutto, al riparo da prodotti chimici come vernice o carburante.

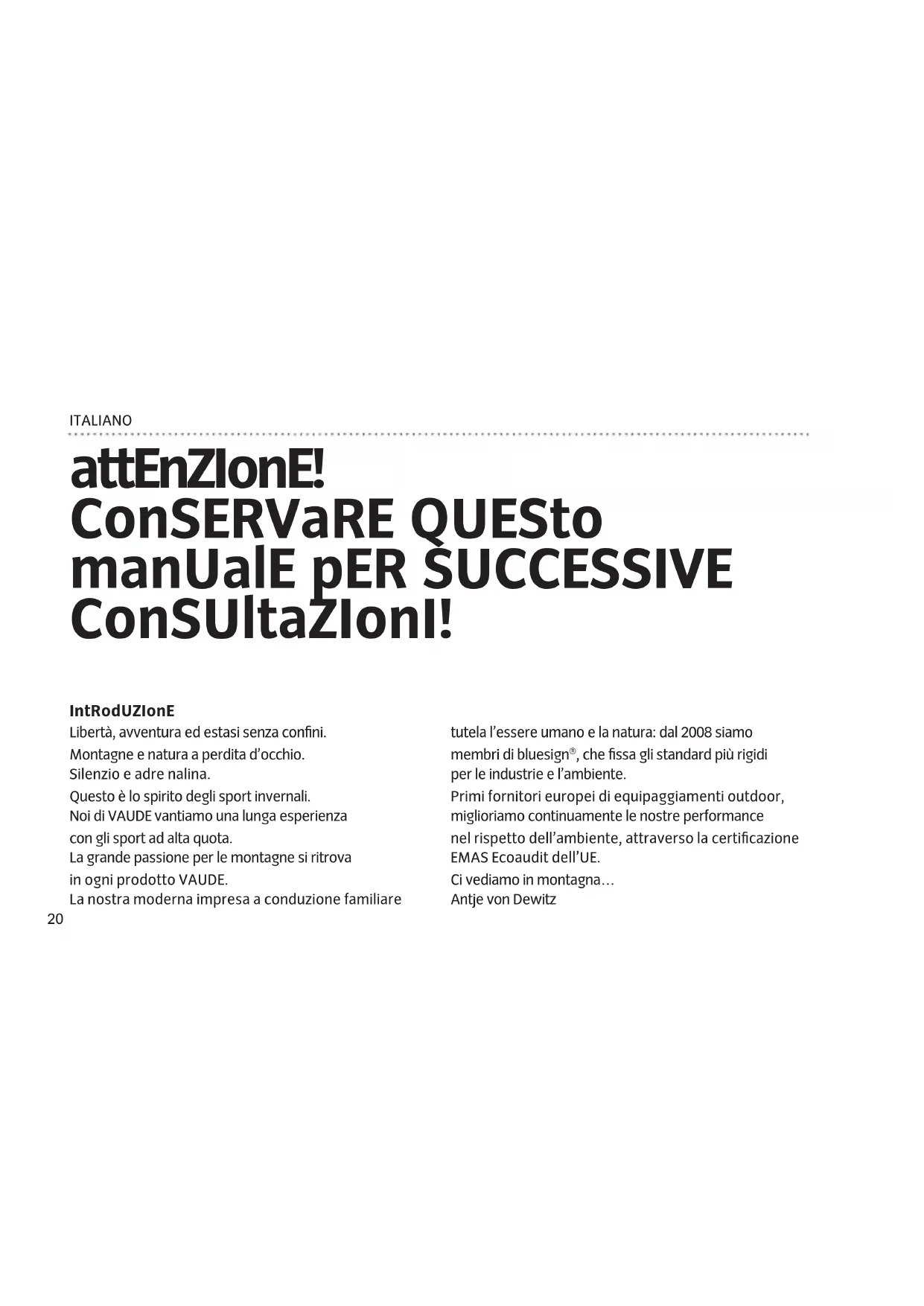

MANUALE UTENTE Campo Compact XT Vaude

Libertà, avventura ed estasi senza confini.

Montagne e natura a perdita d'occhio.

Silenzio e adre nalina.

Questo è lo spirito degli sport invernali.

Noi di VAUDE vantiamo una lunga esperienza

con gli sport ad alta quota.

La grande passione per le montagne si ritrova

in ogni prodotto VAUDE.

La nostra moderna impresa a conduzione familiare

tutela l'essere umano e la natura: dal 2008 siamo membri di bluesign ^® , che fissa gli standard più rigidi per le industrie e l'ambiente.

Primi fornitori europei di equipaggiamenti outdoor, miglioriamo continuamente le nostre performance nel rispetto dell'ambiente, attraverso la certificazione EMAS Ecoaudit dell'UE.

Ci vediamo in montagna...

Antje von Dewitz

SCElta dEl IUogo:

• Sistemare la tenda in un luogo pianeggiante, protetto dal vento ed evitate gli avvallamenti, nei quali si potrebbe accumulare acqua.
• Disporre la tenda secondo la direzione del vento – ingresso al riparo dal vento.
• Ricordarsi che in luoghi vicini all'acqua può aumentare il tasso di umidità nella vostra tenda.
• Non posizionare la tenda in luoghi pericolosi, ad esempio nei pressi di gole, rupi, vicino a fiumi alimentati da ghiacciai, in luoghi esposti a rischio d'incendio o nei boschi.
• Allontanare gli oggetti spigolosi che potrebbero danneggiare il pavimento della tenda.
• Per proteggere il pavimento della tenda si consiglia un telo supplementare.
• Nel caso in cui la tenda rimanga a lungo nello stesso luogo è preferibile garantirle l'ombra o la penombra.
• L'esposizione ai raggi UV accelera l'invecchiamento dei teli e del rivestimento.
• Se si campeggia sulla neve o in luoghi molto freddi è consigliabile scavare una fossa nell'area

dell'abside, dove far accumulare l'aria fredda.

• Rimuovere in tempo dalla tenda gli eventuali carichi di neve.
• Cucinare in tenda è sconsigliato per il rischio d'incendio e di asfissia. Dovesse essere tuttavia necessario, fare assolutamente attenzione al ricambio d'aria sufficiente e posizionare il fornello il più lontano possibile dalle pareti della tenda. Inoltre è possibile sganciare la tenda interna e tirarla indietro.

montaggio - IStRUZionl gEnERall:

Le tende VAUDE sono leggere e facili da montare. Nel caso ci siano difficoltà in una fase del montaggio, evitare di forzare e cercare piuttosto di individuare l'errore.

1. Stendere la tenda sul terreno (la tenda interna e quella esterna vengono fornite insieme). In condizioni di vento si consiglia di fissare la tenda a uno zaino, a una pietra o altro.
2. Stendere i pali e inserire i segmenti l'uno dentro l'altro. Assicurarsi che tutti i segmenti vengano perfettamente inseriti senza lasciare spazi all'interno

ITALIANO

per evitarne la rottura. I pali dovrebbero essere fatti scorrere all'interno delle guide spingendo sempre nella stessa direzione.

1. Disporre la tenda in modo che la chiusura lampo dell'ingresso non subisca un'eccessiva pressione, altrimenti la durata della tenda potrebbe esserne compromessa. Utilizzare la chiusura di alleggerimento alla base dell'ingresso.

2. I picchetti devono essere piantati con un angolo di 60° (X).

3. In caso di vento forte o tempesta occorre ulteriormente assicurare la tenda con le corde di fissaggio attaccate. Al fine di variare la lunghezza della corda di fissaggio, bisogna spostare in alto o in basso lo Stormcord Collector. Nel caso non vengano utilizzate le corde di fissaggio, si consiglia di avvolgere la corda intorno allo Stormcord Collector e di fissare l'estremità della corda nell'apposito gancio (V).

- I picchetti Y forniti da VAUDE sono molto resistenti e particolarmente adatti a terreni duri o erbosi. Per terreni estremamente duri si consigliano i picchetti

a chiodo. Per terreni molto più morbidi, per la neve o per la sabbia, VAUDE offre dei picchetti appositi. Fissare i picchetti in verticale nei terreni morbidi, sotterrarli in orizzontale nel caso di sabbia o neve fresca (y).

montaggio - "modEllo SpECIfICo":

Procedere passo dopo passo, è importante rispettare la sequenza.

1. Liberare l'area dagli oggetti spigolosi (utilizzare eventualmente un telo supplementare).
2. Sistemare la tenda sul terreno.
3. Stendere la paleria e montarla (a). La paleria è composta da 2 pali lunghi (a1) e (tranne Campo Compact) da un'asta di colmo (a2).
4. Inserire le estremità delle stecche lunghe negli occhielli in metallo diagonalmente antistanti nei punti di base degli angoli della tenda (B). Erigere in questo modo la steccatura (C).
5. Agganciare la tenda interna alla paleria (d).
6. Distendere la tenda esterna sopra la paleria e applicare le chiusure in velcro ai pali (E). Agganciare la

tenda esterna ai perni alla base (f).

1. Inserire la steccatura del colmo e fissarla (eccetto per Campo Compact), utilizzare le linguette per eseguire ciò (g).
2. Tendere l'abside ed eventualmente i tiranti. Nota: le chiusure a cappio non possono essere utilizzate per regolare la tensione.
3. Fare in modo che ci sia una ventilazione adeguata, aprendo le chiusure regolabili (H).

Smontaggio - IStRUZioni gEnERall:

• Allontanare tutti gli oggetti dalla tenda.
• Le strutture mobili possono essere facilmente scosse e liberate così da foglie, sabbia o altro.
- Lasciare asciugare brevemente la tenda con la parte inferiore rivolta verso l'alto.
- Se non c'è la possibilità di asciugare la tenda nell'immediato, ricordarsi di eseguire l'operazione entro 12 ore per evitare la formazione di muffe.
- Anche nella fase di smontaggio spingere i pali attraverso le guide invece di tirarli
- Nel riporre tutto all'interno della custodia, fare

attenzione che i picchetti o le bacchette non esercitino una pressione tale da danneggiare i teli.

- Prima di smontare, chiudere tutte le cerniere e arrotolare insieme tutti i teli. In tal modo non sarà necessario srotolarle in occasione del successivo montaggio, che potrà procedere facilmente e con rapidità.

Smontaggio - "modEllo SpECIfICo":

1. Rimuovere i picchetti, i fissaggi dei pali e ripiegare la tenda.
2. Arrotolare i pali insieme alla tenda. Non tentare di inserire la paleria con forza nella custodia già piena.

poSIZlonamEnto / manUtEnZlonE / Rlpa-RaZlonI:

- Solo quando la tenda è asciutta e pulita può essere conservata dentro la borsa in un luogo altrettanto asciutto e fresco. Non riporre la tenda in prossimità di colori, lacche, materiali collosi, elettrici, da disegno o oggetti taglienti. Le esalazioni possono compromettere la qualità dei rivestimenti.

ITALIANO

• Le cerniere sono sempre punti deboli. Se si sporcano devono essere ripulite con una spazzola (o uno spazzolino) e trattate periodicamente con grafite (lo stesso materiale delle mine delle matite), olio di silicone o olio per macchine da cucire. Passare l'olio delicatamente e rimuovere la quantità superflua con un panno morbido.
• Non abbandonare a lungo la tenda in ambienti umidi. Estrarla dalla custodia subito dopo il rientro e farla asciugare in un luogo ben ventilato. Separare inoltre il telo esterno da quello interno o inserire le bacchette per mantenere una distanza minima tra i materiali.
• Non gettare le bacchette e non lasciare i segmenti inseriti l'uno nell'altro. Si potrebbero danneggia-re le estremità delle bacchette e l'alluminio. I seg-menti devono essere controllati periodicamente. Non ci devono essere lesioni visibili. Nel caso di una progressiva corrosione (per esempio a cau-sa dell'acqua salata), lavare le bacchette e trattarle con spray al silicone.
  • VAUDE fornisce esclusivamente bacchette delle ri-

nomate marche DAC e Yunan. Queste subiscono attraverso l'utilizzo una leggera flessione, che riduce il rischio di rottura. Non tentare di raddrizzarle. Nonostante l'eccezionale elasticità dell'alluminio, in alcuni casi le bacchette potrebbero spezzarsi. Un apposito bossolo per la riparazione è incluso in ogni confezione VAUDE. Farlo scorrere centralmente lungo il punto di rottura e fissarlo con il nastro adesivo (Z).

• Pulire esclusivamente con le mani, con un panno morbido e acqua tiepida. I detersivi possono danneggiare il rivestimento e l'impregnazione. Per la sporcizia più resistente si può miscelare Nikwax Tech Wash con l'acqua (in rapporto 1:4), strofinando lo sporco delicatamente. Impregnare infine la superficie con Nikwax Tent & Gear Solarproof.
• Uno strappo nella tenda può essere sigillato in modo provvisorio con il nastro isolante e tamponato dall'interno con del silicone sigillante. Lo strappo deve essere riparato prima possibile in modo adeguato per evitare ulteriori lacerazioni. Rivolgersi in questo caso ad un centro specializzato.

- Le bacchette possono essere ritensionate in caso di necessità (a temperature rigide o se particolarmente vecchie). Per eseguire tale operazione togliere il tappo all'estremità, sciogliere il nodo e riannodare in corrispondenza del punto successivo (W).

dEttagII tECnICI:

VAUDE presenta caratteristiche differenti a seconda del modello:

tEnda EXtERna:

POLIESTERE CLASSICO 70D 185T PU; COLONNA D'ACQUA 3.000 MM.

- Poliestere 70D PU – tessuto portante in poliestere con rivestimento sicuro in PU.

tEnda IntERna:

RIPSTOP IN POLIAMMIDE 70D 185T.

- Tessuto in poliammide resistente agli strappi e anti-abrasione.

paVImEntl:

POLIAMMIDE 70D 190T, RIVESTITO IN PU; COLONNA D'ACQUA 5.000 MM.

- Pavimento in poliammide ermetico con una colonna d'acqua di 5.000 mm grazie alla membrana laminata in PU.

mISURE di SICUREZZa:

• Fare attenzione alle misure di sicurezza di ogni apparecchio utilizzato dentro la tenda.
• Mantenere sempre liberi i passaggi, le uscite e le aperture per la ventilazione.
• Documentarsi sul territorio e osservare le precauzioni contro il fuoco.
• Evitare materiali pericolosi all'interno della tenda come fornellini a gas.
• Indossare le scarpe. I picchetti o gli altri ancoraggi possono avere spigoli vivi.
• Non tendere i tiranti nelle zone di passaggio perché al buio vi si potrebbe inciampare.
