Campo Compact XT - Tienda Vaude - Manual de uso y guía de instrucciones gratis

Marca	Vaude
Modelo	Campo Compact XT
Tipo de producto	Tienda de campaña 3 estaciones
Tienda exterior	Poliéster 70D 185T PU, columna de agua 3000 mm
Tienda interior	Poliamida 70D Ripstop 185T
Suelo	Poliamida 70D 190T PU, columna de agua 5000 mm
Arcos	DAC y Yunan, incluye tubos de reparación
Montaje	Sencillo, arcos deslizables en las fundas
Funciones principales	Doble techo, ábside, vientos de tormenta, Stormcord Collector, sistema antitensión
Limpieza	A mano con paño suave y agua tibia; usar Nikwax Tech Wash y Tent & Gear Solarproof
Mantenimiento de cremalleras	Cepillar, lubricar con grafito o aceite de silicona
Reparación de arcos	Tubos de reparación incluidos, deslizar y fijar con cinta adhesiva
Reparación de la tela	Venda de reparación provisional, luego impermeabilización; hacer reparar por un especialista
Almacenamiento	Seco, limpio, en lugar fresco y protegido de productos químicos
Seguridad	No obstruir las ventilaciones, evitar cocinar en el interior, cuidado con las estacas cortantes

Preguntas frecuentes - Campo Compact XT Vaude

¿Cómo elegir la ubicación para mi tienda Vaude Campo Compact XT?

Instale su tienda sobre terreno plano y protegido del viento. Evite las hondonadas donde el agua podría acumularse. Oriente la entrada de espaldas al viento. Evite zonas expuestas como gargantas, debajo de rocas, cerca de un curso de agua o de un fuego. Limpie el suelo de objetos puntiagudos.

¿Cómo montar la tienda Campo Compact XT?

Despliegue la tienda en el suelo. Ensamble los arcos encajándolos perfectamente, luego insértelos en las fundas empujando (no tirar). Inserte los extremos en los ojales metálicos en las esquinas de la tienda interior. Enganche los ganchos de la tienda interior a los arcos. Levante el doble techo y ate las cintas de velcro. Fije los arcos con las presillas si es necesario. Afloje los ábsides y abra las entradas para la ventilación.

¿Cómo mantener las cremalleras de mi tienda?

Límpielas con un cepillo de dientes si están sucias. Lubríquelas con mina de lápiz (grafito), aceite de silicona o aceite para máquina de coser. Aplique con cuidado y limpie el exceso con un paño suave.

¿Qué hacer en caso de viento fuerte con la Campo Compact XT?

Use los vientos de tormenta incluidos para asegurar la tienda. Pase el Stormcord Collector por encima o por debajo para ajustar la longitud. Si no es necesario el venteo, enrolle el viento alrededor del colector y enganche el extremo en el gancho previsto.

¿Cómo secar mi tienda después de su uso?

Si la tienda está húmeda, no la deje mucho tiempo en su funda. Despliéguela lo antes posible y séquela en un lugar bien ventilado. Separe la tienda interior del doble techo e introduzca los arcos para crear un espacio entre los materiales.

¿Cómo limpiar mi tienda Vaude Campo Compact XT?

Lávela a mano con un paño suave y agua tibia. Evite productos de limpieza agresivos. Para manchas difíciles, use Nikwax Tech Wash diluido en cuatro partes de agua frotando suavemente. Después de la limpieza, impermeabilice de nuevo las zonas tratadas con Nikwax Tent & Gear Solarproof.

¿Cómo reparar un arco roto de la tienda?

Use los tubos de reparación incluidos. Deslice el tubo sobre el arco roto y fíjelo con cinta adhesiva gruesa. No intente enderezar los arcos curvados, eso es normal. Verifique regularmente la ausencia de microfisuras.

¿Cómo reparar un desgarro en la tela de la tienda?

Aplique provisionalmente una venda de reparación sobre el desgarro. Hágalo impermeable con un impermeabilizante de silicona o PU para costuras. Luego haga reparar la tela por un especialista rápidamente para evitar que el desgarro se agrande.

¿Cuáles son los riesgos de condensación en la tienda?

La condensación puede aparecer sobre todo cerca del agua. Para reducirla, asegure una ventilación suficiente abriendo las entradas variables. Oriente la tienda de modo que la entrada quede de espaldas al viento. Evite cocinar en el interior.

¿Cómo guardar correctamente la tienda Campo Compact XT?

Cierre todas las cremalleras y enrolle los vientos y cuerdas. Voltee la tienda para secarla si es necesario. Para desmontar, deslice los arcos fuera de las fundas empujando. Guarde la tienda en su funda en un lugar fresco y seco, protegido de productos químicos como pintura o combustible.

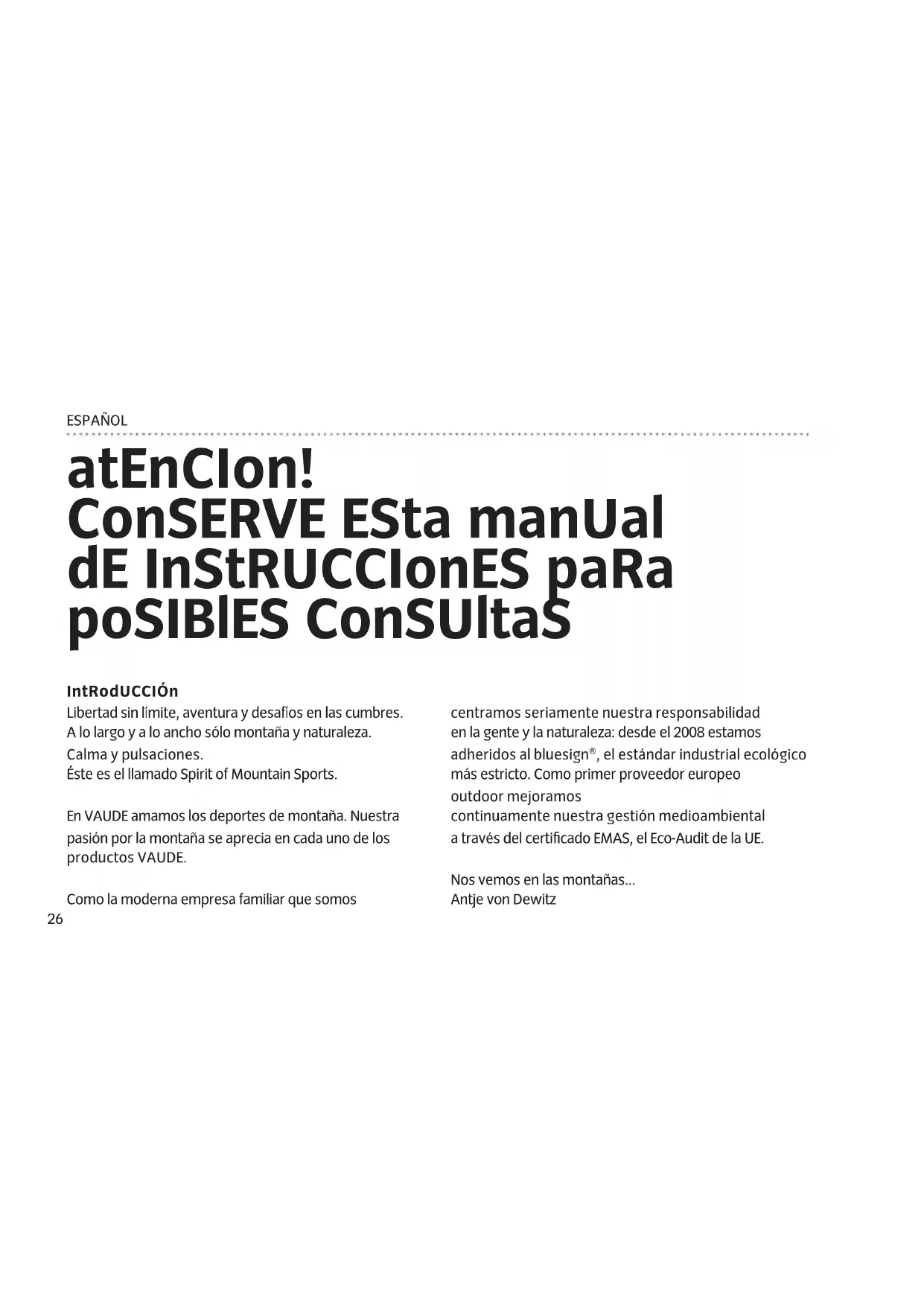

MANUAL DE USUARIO Campo Compact XT Vaude

Libertad sin límite, aventura y desafíos en las cumbres.

A lo largo y a lo ancho sólo montaña y naturaleza.

Calma y pulsaciones.

Éste es el llamado Spirit of Mountain Sports.

En VAUDE amamos los deportes de montaña. Nuestra pasión por la montaña se aprecia en cada uno de los productos VAUDE.

Como la moderna empresa familiar que somos

centramos seriamente nuestra responsabilidad en la gente y la naturaleza: desde el 2008 estamos adheridos al bluesign®, el estándar industrial ecológico más estricto. Como primer proveedor europeo outdoor mejoramos continuamente nuestra gestión medioambiental a través del certificado EMAS, el Eco-Audit de la UE.

Nos vemos en las montañas... Antje von Dewitz

EIECCIÓN dEl tERREno:

• Monte la tienda en un terreno llano y protegido del viento, y evite situarla en hoyos donde se puedan formar charcos.
• Adecuar la posición de la tienda a la dirección del viento: situar la entrada en el lado de sotavento.
• Tenga en cuenta se puede condensar más humedad dentro de su tienda si hay agua en las proximidades.
• No acampe en terrenos peligrosos como gargantas, debajo de formaciones rocosas, cerca de ríos de glaciares, de hogueras o en el medio del monte.
• Retire todos aquellos objetos puntiagudos o afilados que puedan dañar el suelo de la tienda.
• Para preservar el suelo de la tienda se recomienda utilizar un suelo protector.
• En caso de estancias prolongadas, situar la tienda en un lugar a la sombra o semisombra.
• Los rayos ultravioleta envejecen más rápidamente el tejido y el recubrimiento.
• Para acampadas en nieve o en lugares de muy bajas temperaturas se puede excavar en el ábside

una "franja para el frío" donde éste pueda acumularse.

• Retire a tiempo de la tienda las posibles cargas de nieve acumuladas.
• Evitar cocinar en la tienda ya que puede provocar un incendio o peligro de asfixia. En caso de que sea necesario, cuidar siempre de que haya suficiente ventilación y de que el cocinero se sitúe los más distanciado posible de las paredes de la tienda. Para ello puede descolgar parcialmente el techo interior y doblarlo hacia atrás.

montaJE - IndICaClonES gEnERales:

Las tiendas de campaña VAUDE son fáciles y cómodas de montar. Si encuentra dificultades en algún paso, no emplee la fuerza, localice el error.

1. Extender la tienda sobre el terreno (el techo interior y el doble techo se suministrarán conjuntamente). En condiciones de viento se recomienda asegurar la tienda por ejemplo con una mochila, una piedra o algo parecido.

2. Desplegar y acoplar las varillas, no las arroje.

ESPAÑOL

Comprobar que todos los segmentos están acopla-dos sin ningún hueco entre ellos, ya que de no ser el caso pueden partirse al ser doblados. Las varillas deben ser empujadas y no arrastradas al introducir-las en sus canales-guía.

1. La tienda debe posicionarse de tal manera que no se fuerce demasiado la cremallera de la entrada, ya que puede reducir considerablemente la durabilidad de la misma. Emplee los cierres de apoyo del suelo de la entrada.
2. Las piquetas deben colocarse en un ángulo de 60° (X).
3. En caso de viento fuerte o tormenta, se necesita reforzar la tienda de campaña con las cuerdas especiales de tensado anti-tormenta. Para cambiar la longitud de la cuerda de tensado, desplace el Stormcord Collector hacia arriba o hacia abajo. Si no se necesita tensado anti-tormenta, enrolle la cuerda en el Stormcord Collector y asegure el extremo en el gancho que se encuentra disponible (V).
4. Las piquetas VAUDE Y suministradas son sumamente rígidas y diseñadas especialmente para suelos

duros y hierba. Para suelos especialmente duros se recomienda el uso de clavijas para tienda. Para sue- los blandos, nieve o arena VAUDE ofrece un tipo de piqueta especial. Clavada en sentido vertical está dis- señada para suelos blandos, mientras que horizon- talmente resulta ideal para arena y nieve nueva (y).

montaJE - "dEtallES dE Cada modElo":

Seguir las instrucciones paso a paso ya que el orden es importante.

1. Limpiar el suelo de objetos puntiagudos (es aconsejable extender una lona debajo de la tienda).
2. Extender la parte interior en el suelo.
3. Extender y ensamblar el varillaje: Éste se compone de (a): 2 varillas de gran longitud (a1) y la varilla superior (a2) (con excepción de Campo Compact).
4. Introducir los extremos de las varillas largas en las anillas metálicas oblicuas opuestas que se encuentran en los puntos de base de las esquinas del techo interior (B). Armar las varillas de este modo (C).

5. Enganchar los ganchos de la parte interior a las varillas (d).

6. Extender la parte exterior y fijar los velcros a las varillas (E). Conectar los ganchos de la parte exterior con los puntos inferiores de anclaje (f).

7. Introducir y fijar las varillas del techo (excepto en la Campo Compact), utilizando los lazos digitales (g).
8. Tensar los ábsides y en su caso los vientos. Nota: El aro de sujeción no funciona como anclaje para tormenta.
9. Mantener la tienda bien ventilada. Para ello abrir las múltiples entradas (H).

dESmontaJE - IndICaClonES gEnERales:

• Retire todos los objetos del interior de la tienda.
- Los modelos autoportantes se pueden sacudir con facilidad para eliminar hojas, arena o semejantes.
- Dejar secar la tienda durante un tiempo con el suelo de la misma hacia arriba.
- Si uno no tiene la posibilidad de secar la tienda en el momento, debe realizarse en un plazo no superior a 12 horas con el fin de evitar la aparición de manchas de moho.
• También al desmontar la tienda empujar las varillas

para retirarlas de los canales-guía, no arrastrarlas.
- A la hora de guardar la tienda en su funda compruebe que ninguna piqueta o varilla presiona algún punto donde se puedan dañar las paredes de la misma.
- Antes de proceder al desmontaje, cerrar todas las cremalleras y enrollar los vientos. De esta manera se evita tener que desenrredarlos en la próxima salida, haciéndola más sencilla y rápida.

dESmontaJE - "dEtallES dE Cada modElo":

1. Extraer las piquetas, soltar los puntos fijados a las varillas y plegar la parte exterior.
2. Plegar las varillas para ser enrolladas manualmente junto con la tienda. No introducir las varillas en la funda de la tienda forzadamente después de haber sido llenada, ya que de esta manera tanto el recipiente como la propia tienda podrían resultar dañadas.

ESPAÑOL

ALMACENAMIENTO/CUIDADO/REPARACIONES:

• Siempre que la tienda esté seca y limpia, podrá guardarse dentro de su funda en un lugar seco y fresco. Le rogamos que evite mantener la tienda cerca de pinturas, lacas, pegamentos, combustibles, plásticos o lubricantes. Sus vapores pueden influir en la durabilidad de los recubrimientos.
• Las cremalleras son siempre los puntos más delicados. Si contienen suciedad, limpielos con una escobilla o cepillo de dientes y trátelas con grafito (mina de lápiz), aceite de silicona o de máquinas de coser. Aplíquelo cuidadosamente y elimine el aceite sobrante con un paño suave.
• Evite mantener la tienda mojada durante mucho tiempo. Retírela de la funda nada más llegar de su excursión y déjela secar en un lugar bien ventilado. Para ello separe el techo interior y el doble techo o bien introduzca las varillas para mantener una distancia entre los materiales.
• No arrojar las varillas ni soltar los segmentos de las mismas bruscamente. Esto puede dañar los extremos y el anodizado de las varillas. Las varillas

deben ser revisadas periódicamente. No debe haber ninguna fisura a la vista. En caso de corrosión (causada por ejemplo por agua salada) lavar las varillas y tratarlas con spray de silicona.

• VAUDE emplea únicamente varillas de los prestigiosos fabricantes DAC y Yunan. Con el uso, estas varillas experimentan una leve curvatura que reduce el riesgo de fractura. No intente volver darle la forma original ya que, a pesar de la extraordinaria elasticidad del aluminio, la varilla puede llegar a partir. Cada tienda VAUDE dispone de un repuesto de varillas a medida. Sitúelo en punto quebrado y fijelo con cinta adhesiva (Z).
• Limpiar sólo manualmente, con un paño suave y agua tibia. Los productos de limpieza pueden dañar el recubrimiento y la impermeabilización. En caso de suciedad persistente se puede diluir

Nikwax Tech Wash en agua en una proporción de 1:4, y eliminar la suciedad frotando cuidadosamente. A continuación, impregnar ampliamente la zona con Nikwax Tent & Gear Solarproof.

• Los desgarros de la tienda pueden sellarse

provisionalmente con cinta reparadora y desde el interior aislarlo con un sellado de PU o de silicona. El desgarro deberá sin embargo ser reparado profesionalmente lo antes posible a fin de evitar que la rasgadura se extienda. Diríjase para ello a un comercio especializado.

- La tensión de las varillas podrá regularse por uno mismo cuando sea necesario (con temperaturas sumamente bajas o a causa de la edad disminuye la tensión de las gomas). Para ello retirar la tapa y deshacer los nudos. Volver a anudar en la posición deseada (W).

dEtallES téCnICoS:

Dependiendo del modelo, las tiendas VAUDE presentan las siguientes funciones:

VolaR:

POLIÉSTER CLÁSICO 70D 185T PU; COLUMNNA DE AGUA 3.000 MM.

- Poliéster PU 70D, tejido de soporte de alta fiabilidad con capa de poliéster PU.

tIEnda IntERIoR:

70D POLYAMID RIPSTOP 185T.

- Tejido de poliamida resistente al roce y a desgarros.

tIERRa:

70D POLYAMID 190T, PU COATED, COLUMNNA DE AGUA 5.000 MM.

- Suelo de poliamida con columna de agua de 5.000 mm gracias a un revestimiento de PU.

ESPAÑOL

IndICaClonES dE SEgURIdad:

• Preste atención a las indicaciones de seguridad de cada uno de los utensilios de la tienda.
• No obstaculice las entradas y salidas, ni las aberturas de ventilación.
• Infórmese de las indicaciones sobre el terreno y preste atención a las medidas de precaución contra fuegos.
• Evite el uso en la tienda de sustancias perjudiciales para la salud como los gases de cocina o los humos del tubo de escape (por ejemplo en los modelos Drive Base/Van).
• Use calzado. Las piquetas u otros tipos de clavijas tienen partes afiladas.
• No asegure los vientos a zonas de paso, ya que en la oscuridad pueden provocar tropiezos.
