MANUALE UTENTE GYSMI 160P GYS

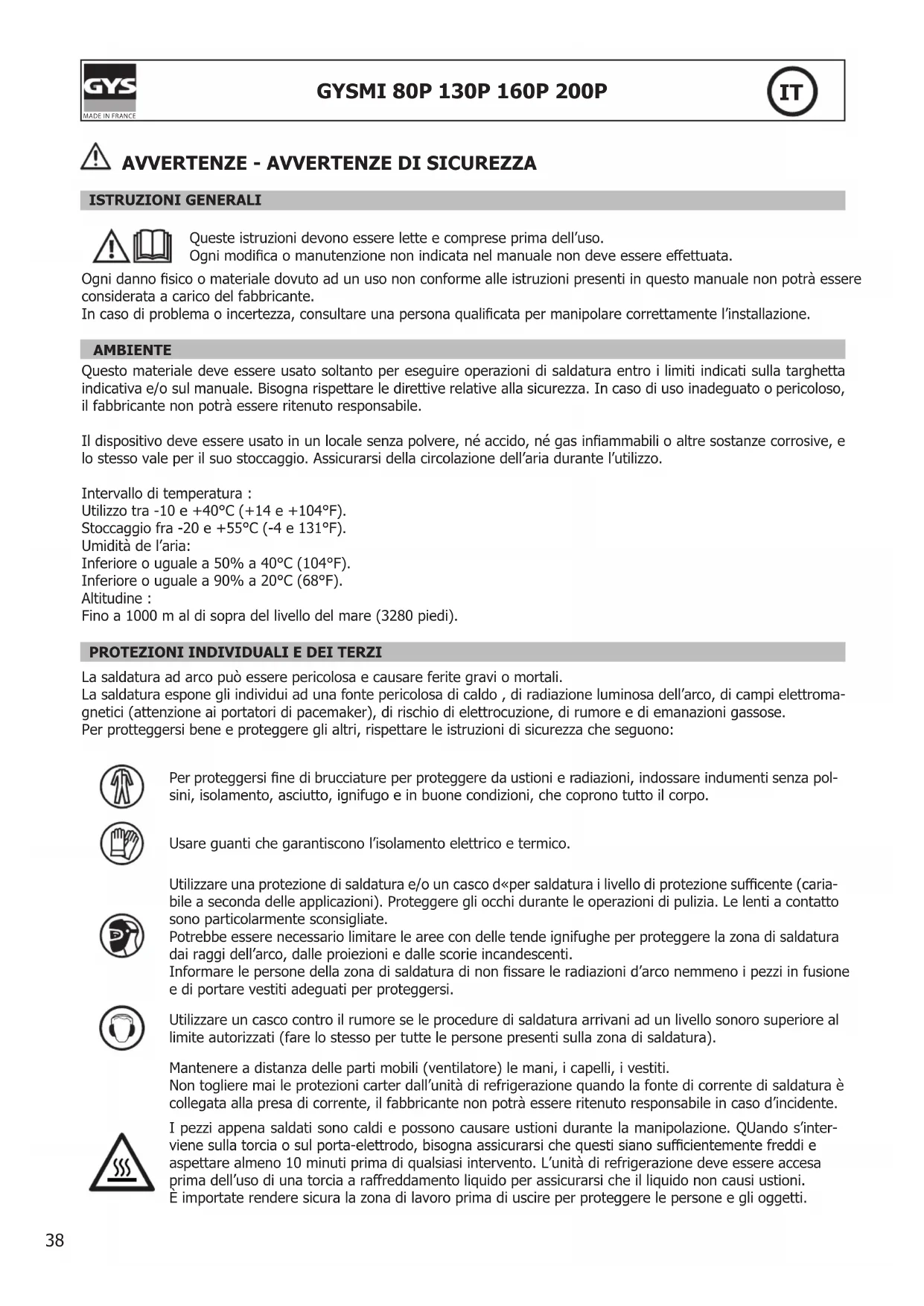

ISTRUZIONI GENERALI Queste istruzioni devono essere lette e comprese prima dell’uso. Ogni modica o manutenzione non indicata nel manuale non deve essere eettuata. Ogni danno sico o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o incertezza, consultare una persona qualicata per manipolare correttamente l’installazione. AMBIENTE Questo materiale deve essere usato soltanto per eseguire operazioni di saldatura entro i limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Il dispositivo deve essere usato in un locale senza polvere, né accido, né gas inammabili o altre sostanze corrosive, e lo stesso vale per il suo stoccaggio. Assicurarsi della circolazione dell’aria durante l’utilizzo. Intervallo di temperatura : Utilizzo tra -10 e +40°C (+14 e +104°F). Stoccaggio fra -20 e +55°C (-4 e 131°F). Umidità de l’aria: Inferiore o uguale a 50% a 40°C (104°F). Inferiore o uguale a 90% a 20°C (68°F). Altitudine : Fino a 1000 m al di sopra del livello del mare (3280 piedi).

PROTEZIONI INDIVIDUALI E DEI TERZI

La saldatura ad arco può essere pericolosa e causare ferite gravi o mortali. La saldatura espone gli individui ad una fonte pericolosa di caldo , di radiazione luminosa dell’arco, di campi elettroma- gnetici (attenzione ai portatori di pacemaker), di rischio di elettrocuzione, di rumore e di emanazioni gassose. Per protteggersi bene e proteggere gli altri, rispettare le istruzioni di sicurezza che seguono: Per proteggersi ne di brucciature per proteggere da ustioni e radiazioni, indossare indumenti senza pol- sini, isolamento, asciutto, ignifugo e in buone condizioni, che coprono tutto il corpo. Usare guanti che garantiscono l’isolamento elettrico e termico. Utilizzare una protezione di saldatura e/o un casco d«per saldatura i livello di protezione sucente (caria- bile a seconda delle applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate. Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di saldatura dai raggi dell’arco, dalle proiezioni e dalle scorie incandescenti. Informare le persone della zona di saldatura di non ssare le radiazioni d’arco nemmeno i pezzi in fusione e di portare vestiti adeguati per proteggersi. Utilizzare un casco contro il rumore se le procedure di saldatura arrivani ad un livello sonoro superiore al limite autorizzati (fare lo stesso per tutte le persone presenti sulla zona di saldatura). Mantenere a distanza delle parti mobili (ventilatore) le mani, i capelli, i vestiti. Non togliere mai le protezioni carter dall’unità di refrigerazione quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potrà essere ritenuto responsabile in caso d’incidente. I pezzi appena saldati sono caldi e possono causare ustioni durante la manipolazione. QUando s’inter- viene sulla torcia o sul porta-elettrodo, bisogna assicurarsi che questi siano sucientemente freddi e aspettare almeno 10 minuti prima di qualsiasi intervento. L’unità di refrigerazione deve essere accesa prima dell’uso di una torcia a rareddamento liquido per assicurarsi che il liquido non causi ustioni. È importate rendere sicura la zona di lavoro prima di uscire per proteggere le persone e gli oggetti. IT39

I fumi, gas e polveri emesse dalla saldatura sono pericolosi per la salute. È necessario prevedere una ventilazione suciente e a volte è necessario un apporto d’aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insuciente. Vericare che l’aspirazione sia ecace controllandola in relazione alle norme di sicurezza. Attenzione, la saldatura in ambienti di piccola dimensione ha bisogno di una sorveglianza a distanza di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio può essere particolarmente nocivo; pulire e sgrassare le parti prima di tagliarle. Le bombole devono essere messe in locali aperti ed aerati. Devono essere in posizione verticale e mantenute ad un supporto o carrello. La saldatura è proibita se in vicinanza a grasso o vernici.

PERICOLI DI INCENDIO ED ESPLOSIONI

Proteggere completamente la zona di saldatura, i materiali inammabili devono essere allontanati di almeno 11 metri. Un’attrezzatura antincendio deve essere presente in prossimità delle operazioni di saldatura. Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, queste possono essere causa di incendio o di esplosione. Allontanare le persone, gli oggetti inammabili e i container sotto pressione ad una distanza di sicurezza suciente. La saldatura nei container o tubature chiuse è proibita e se essi non aperti devono prima essere svuotati di ogni materiale inammabile o esplosivo (olio, carburante, residui di gas...). Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali inammabili.

Il gas uscendo dalle bombole potrebbe essere fonte di soocazione in caso di concentrazioni in spazi di saldatura (ventilare correttamente). Il trasporto deve essere fatto in sicurezza: bombole chiuse e dispositivo spento. Devono essere messi verticalmente e mantenuto da un supporto per limitare il rischio di cadute. Chiudere la bombola negli intervalli d’uso. Attenzione alle variazioni di temperatura e alle esposizioni al sole. La bombola non deve essere in contatto con le amme, arco elettrico, torce, morsetti di terra o ogni altre fonte di calore o d’incandescenza. Tenerla lontano dai circuiti elettrici e di saldatura e mai saldare una bombola sotto pressione. Attenzione durante l’apertura della valvola di una bombola, bisogna allontanare la testa dai raccordi e assicurarsi che il gas usato sia appropriato al procedimento di saldatura. SICUREZZA ELETTRICA La rete elettrica usata deve imperativamente avere una messa a terra. Usare la taglia del fusibile consigliato sulla tabella segnaletica. Una scarica elettrica potrebbe essere fonte di un incidente grave diretto, indiretto, o anche mortale. Mai toccare le parti sotto tensione all’interno e all’esterno del dispositivo quando quest’ultimo *e collegato alla presa di corrente (torce, morsetti, cavi, elettrodi), poiché esse sono collegate al circuito di saldatura. Prima di aprire la fonte di corrente di saldatura, bisogna disconneterla dalla rete e attendere 2 minuti anché l’insieme dei condensatori sia scaricato. Non toccare allo stesso momento la torcia e il morsetto di massa. Cambiare i cavi e le torce se questi ultimi sono dannegiati. Chiedere ausilio a persone abilitate e qualicate. Dimensionare la sezione dei cavi a seconda dell’applicazione. Sempre usare vestiti secchi e in buono stato per isolarsi dal circuito di saldatura. Portare scape isolanti, indierentemente dell’ambiente di lavoro.

CLASSIFICAZIONE CEM DEL MATERIALE

Questo materiale di Classe A non è fatto per essere usato in una zona residenziale dove la corrente elettrica è fornita dal sistema pubblico di alimentazione di basa tensione. Potrebbero esserci dicoltà potenziali per assicurare la compatibilità elettromagnetica in questi siti, a causa delle perturbazioni condotte o irradiate. IT40

Questo materiale non è conforme alla CEI 61000-3-12 ed è destinato ad essere collegato alle reti private di bassa tensione collegate a loro volta alla rete pubblica di alimentazione soltanto a livello di media e alta tensione. Se è collegato al sistema pubblico di alimentazione di bassa tensione, è di responsabilità dell’installatore o dell’utilizzatore del materiale di assicurarsi, consultando l’operatore della rete pubblica di distribuzione, che il materiale possa essere collegato ad esso.

• GYSMI 80P : Questi dispositivi sono conformi alla CEI 61000-3-11.

• GYSMI 130P : Questi dispositivi sono conformi alla CEI 61000-3-11.

• GYSMI 160P : Questo materiale è conforme alla EN 61000-3-11 se l’impedenza della rete al punto di collegamento con l’installazione elettrica è inferiore all’impedenza massima ammissibile dalla rete Zmax = 0.368 Ohms.

• GYSMI 200P : Questo materiale è conforme alla EN 61000-3-11 se l’impedenza della rete al punto di collegamento con l’installazione elettrica è inferiore all’impedenza massima ammissibile dalla rete Zmax = 0.276 Ohms. EMISSIONI ELETTROMAGNETICHE La corrente elettrica passando attraverso a qualunque conduttore prodotto dai campi elettrici e magne- tici (EMF) localizzati. La corrente di saldatura produce un campo elettromagnetico attorno al circuito di saldatura e al dispositivo di saldatura. I campi elettromagnetici EMF possono disturbare alcuni impianti medici, per esempio i pacemaker. Devono essere attuate delle misure di protezione per le persone che portano impianti medici. Ad esempio, restrizioni d’accesso per i passanti oppure una valutazione di rischio individuale per i saldatori. Tutti i saldaturi dovrebbero utilizzare le procedure di accesso che seguono per minimizzare l’esposizione ai campi elettromagnetici provenienti dai circuiti di saldatura:

• posizionare i cavi di saldatura insieme – ssarli con una fascetta, se possibile;

• posizionarsi (busto e testa) il più lontano possibile dal circuito di saldatura;

• non avvolgere mai i cavi di saldatura attorno al vostro corpo;

• non posizionare il vostro corpo tra i cavi si saldatura Mantenere entrambi i cavi di saldatura sullo stesso lato del corpo;

• collegare il cavo di ritorno al pezzo da lavorare il più vicino possibile alla zona da saldare;

• non lavorare a anco, né sedersi sopra, o addossarsi alla fonte di corrente di saldatura;

• non saldare durante il trasporto della fonte di corrente di saldatura o trainalo. I portatori di pacemaker devono consultare un medico prima di usare questo materiale. L’esposizione ai campi elettromagnetici durante la saldatura potrebbe avere altri eetti sulla salute che non sono ancora conosciuti. CONSIGLI PER VALUTARE LA ZONA E L’INSTALLAZIONE DI SALDATURA Generalità L’utente è responsabile dell’installazione e dell’uso del materiale di saldatura all’arco secondo le istruzioni del fabbricante. Se delle perturbazioni elettromagnetiche sono rivelate, è responsabilità dell’utente del dispositivo di saldatura all’arco di risolvere la situazione con l’assistenza tecnica del fabbricante. In certi casi, questa azione correttiva potrebbe essere molto semplice come ad esempio la messa a terra di un circuito di saldatura. In altri casi, potrebbe essere necessario costruire uno schermo elettromagnetico intorno alla fonte di corrente di saldatura e del pezzo completo con montaggio di ltri d’entrata. In ogni caso, le perturbazioni elettromagnetiche devono essere ridotte no a che esse non siano più fastidiose. Valutazione della zona di saldatura Prima di installare un dispositivo di saldatura all’arco, l’utente deve valutare i potenziali problemi elettromagnetici nella zona circostante. Bisogna tenere conto di ciò che segue: a) la presenza sopra, sotto e accanto al dispositivo di saldatura all’arco di altri cavi di alimentazione, di comando, di segnalazione e telefonici; b) di ricettori e trasmettitori radio e televisione; c) di computer e altri dispositivi di comando; IT41

d) di dispositivi critici di sicurezza, per esempio, protezione di dispositivi industriali; e) la salute delle persone vicine, per esempio, l’azione di pacemaker o di apparecchi uditivi; f) di dispositivi utilizzati per la calibratura o la misurazione; g) l’immunità degli altri dispositivi presenti nell’ambiente. L’utente deve assicurarsi che gli altri dispositivi usati nell’ambiente siano compatibili. Questo potrebbe richiedere delle misure di protezione supplementari; h) l’orario della giornata in cui la saldatura o delle altre attività devono essere eseguite. La dimensione della zona circostante da prendere in considerazione dipende dalla struttura degli edici e dalle altre attività svolte sul posto. La zona circostante può stendersi oltre i limiti delle installazioni. Valutazione della zona di saldatura Oltre alla valutazione della zona, la valutazione delle installazioni di saldatura all’arco possono servire a determinare e risolvere i casi di interferenze. Conviene che la valutazione delle emissioni comprenda misure in situ come specicato all’articolo 10 della CISPR 11. Le misure in situ possono anche permettere di confermare l’ecacia delle misure di attenuazione. CONSIGLI SUI METODI DI RIDUZIONE DELLE EMISSIONI ELETTROMAGNETICHE a. Rete pubblica di alimentazione: conviene collegare il materiale di saldatura all’arco a una rete pubblica di ali- mentazione secondo le raccomandazioni del fabbricante. Se ci sono interferenze, potrebbe essere necessario prendere misure di prevenzione supplementari, come il ltraggio della rete pubblica di rifornimento [elettrico]. Converrebbe pren- dere in considerazione il rinforzo del cavo della presa elettrica passandolo in un condotto metallico o equivalente di un materiale di saldatura all’arco ssati stabilmente. Converrebbe anche assicurarsi della continuità elettrica del blindaggio su tutta la lunghezza. Conviene collegare il blindaggio alla fonte di corrente di saldatura per assicurare il buon contatto elettrico fra il condotto e l’involucro della fonte di corrente di saldatura. b. Manutenzione del materiale di saldatura all’arco: è opportuno che il materiale di saldatura all’arco sia som- messo alla manutenzione seguendo le raccomandazioni del fabbricante. È opportuno che ogni accesso, porte di servizio e coperchi siano chiusi e correttamente bloccati quando il materiale di saldatura all’arco è in funzione. È opportuno che il materiale di saldatura all’arco non sia modicato in alcun modo, tranne le modiche e regolazioni menzionati sulle istruzioni del fabbricante. È opportuno, in particolar modo, che lo spinterometro dell’arco dei dispositivi di avviamento e di stabilizzazione siano regolati e mantenuti secondo le raccomandazioni del fabbricante. c. Cavi di saldatura: è opportuno che i cavi siano i più corti possibili, piazzati l’uno dopo l’altro in prossimità del suolo o sul suolo. d. Collegamento equipotenziale: converrebbe considerare il collegamento di tutti gli oggetti metallici della zona cir- costante. Tuttavia, oggetti metallici collegati al pezzo da saldare potrebbero accrescere il rischio per l’operatore di scosse elettriche se costui tocca contemporaneamente questi oggetti metallici e l’elettrodo. È opportuno isolare l’operatore di tali oggetti metallici. e. Messa a terra del pezzo da saldare: quando il pezzo da saldare non è collegato a terra per sicurezza elettrica o a causa delle dimensioni e del posto dove si trova, come, ad esempio, gli sca delle navi o le strutture metalliche di edici, una connessione collegando il pezzo alla terra può, in certi casi e non sistematicamente, ridurre le emissioni. È opportuno vegliare alla messa a terra dei pezzi che potrebbero accrescere i rischi di ferire gli utenti o danneggiare altri materiali elettrici. Se necessario, è opportuno che collegamento fra il pezzo da saldare la terra sia fatto direttamente, ma in certi paesi che non autorizzano questo collegamento diretto, si consiglia che la connessione sia fatta con un conden- satore appropriato scelto in funzione delle regole nazionali f. Protezione e blindaggio: La protezione e il blindaggio selettivi di altri cavi e materiali nella zona circostante pos- sono limitare i problemi di perturbazioni. La protezione di tutta la zona di saldatura può essere considerata per delle applicazioni speciali. TRASPORTO E TRANSITO DELLA FONTE DI CORRENTE DI SALDATURA Non usare i cavi o la torcia per spostare la fonte di corrente di saldatura. Deve essere messa in posizione verticale. Non far passare la fonte di corrente di saldatura sopra a persone o oggetti.

INSTALLAZIONE DEL MATERIALE

• Mettere la fonte di corrente di saldatura su un suolo inclinato al massimo di 10°.

• Prevedere una zona suciente per aerare il dispositivo di corrente di saldatura e accedere ai comandi.

• Non usare in un ambiente con polveri metalliche conduttrici.

• La fonte di corrente di saldatura deve essere al riparo della pioggia e non deve essere esposto ai raggi del sole.

• Il materiale è di grado di protezione IP21, che signica: - aree pericolose protette per impedire l’accesso di materiale solido di diam >12.5 mm e, - protezione contro le cadute verticali di gocce d’acqua IT42

• Il dispositivo è di grado di protezione IP21S, ciò signica : - protezione contro l’accesso alle parti pericolose di corpi solidi di diametro >12.5mm e, - una protezione contro le cadute verticali di gocce d’acqua quando le sue parti mobili (ventilatore) sono ferme. Si raccomanda di utilizzare i cavi di saldatura forniti con l’apparecchio per ottenere le impostazioni ottimali per il prodotto. Il fabbricante non assume nessuna responsabilità circa i danni provocati a persone e oggetti dovuti ad un uso incorretto e pericoloso di questo dispositivo.. MANUTENZIONE / CONSIGLI

• La manutenzione deve essere eettuata da una persona qualicata. È consigliata una manutenzione annuale.

• Interrompere l’alimentazione staccando la presa, e attendere due minuti prima di lavorare sul dispo- sitivo. All’interno, le tensioni e intensità sono elevate e pericolose.

• Regolarmente, togliere il coperchio e spolverare all’aiuto del soatore. Cogliere l’occasione per far vericare le connessioni elettriche con un utensile isolato da persone qualicate.

• Controllare periodicamente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneg- giato, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di quali- che simili per evitare pericoli.

• Lasciare le uscite d’aria della fonte di corrente del dispositivo libere per l’entrata e l’uscita d’aria.

• Non usare questa fonte di corrente di saldatura per scongelare tubature, ricaricare batterie/accumu- latori né per avviare motori.

INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO

Solo il personale esperto e abilitato dal fabbricante può eettuare l’installazione. Durante l’installazione, assicurarsi che il generatore sia scollegato dalla rete. Le connessioni in serie o in parallelo di generatori sono proibite.

DESCRIZIONE DEI DISPOSITIVI

Le 80P, 130P, 160P, 200P sono delle fonti di correnti di saldatura Inverter, portatili, monofase, ventilate, per saldare all’elettrodo MMA con corrente conntinua (DC). Permettono di saldare tutti i tipi di elettrodo: rutile, inox, ghisa, basico (salvo 80P). Sono protetti per funzionare anche su generatori (230 V +- 15%).

ALIMENTAZIONE - ACCENSIONE

• Questo dispositivo è fornito con una presa 16A di tipo CEE7/7. Deve essere collegato ad una presa da 230 V (50 - 60 Hz) con messa a terra. La corrente eettiva assorbita (I1e) è indicata sull’apparrecchio, per quanto riguarda le condi- zioni d’utilizzo massime. Vericare che l’alimentazione e le sue protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria per l’uso. In certi paesi, potrebbe essere necessario cambiare la presa per permettere l’uso del dispositivo in condizioni ottimali. Usare preferibilmente una presa da 20A per il 130P, 25A per il 160P e da 32A per il 200P in uso intensivo. Il dispositivo deve essere posizionato in modo tale che la presa sia facilmente raggiungibile.

• L’ accensione dell’ 80P, 130P, 160P e 200P si eettua mediante rotazione del potenziometro sul valore della corrente desiderato (la messa in standby si eettua sulla posizione « » del potenziometro).

COLLEGAMENTO AL GENERATORE

Questo dispositivo può funzionare con dei moto generatori a condizione che la potenza ausiliaria risponda alle esigenze seguenti: - La tensione deve essere alternativa, regolata come specicato e di tensione di picco inferiore a 400V, - La frequenza deve essere compresa tra i 50 e i 60 Hz. È obbligatorio vericare queste condizioni, perché molti dei generatori producono dei picchi di alta tenzione che possono danneggiare il dispositivo. SALDATURA AD ELETTRODO RIVESTITO (MODALITÀ MMA)

COLLEGAMENTO E CONSIGLI

• Collegare i cavi, portaelettrodo e morsetto di terra ai connettori di raccordo,

• Rispettare le polarità e le intensità di saldatura indicate sulle scatole dell’elettrodo,

• Sollevare l’elettrodo dal portaelettrodo quando il dispositivo non viene utilizzato.

• Il vostro dispositivo è fornito di 3 funzionalità speciche agli Inverter: - L’Hot Start fornisce una sovracorrente all’inizio della saldatura. - L’Arc Force libera una sovratensione che evita l’incollaggio quando l’elettrodo rientra nel bagno di fusione. - L’Anti-Sticking vi permette di staccare facilmente il vostro elettrodo senza farlo diventare incandescente in caso di IT43

incollaggio. SALDATURA ALL’ELETTRODO TUNGSTENO SOTTO GAS INERTE (MODALITÀ TIG DC) Questi dispositivi possono saldare in TIG con un innesco per soramento.

ANOMALIE, CAUSE, RIMEDI

Anomalie Cause Rimedi Entrambe le spie sono accese, il dis- positivo non eroga nessuna corrente. La protezione termica del materiale si è innescata. Aspettare la ne del periodo di raf- freddamento. Soltanto la spia verde del funziona- mento è accesa, ma il dispositivo non salda. Difetto di collegamento del morsetto di terra o del portaelettrodo. Vericare i collegamenti. Il materiale è alimentato, sentite dei formicolii mettendo la mano sulla carrozzeria. La messa a terra è difettosa. Controllare la presa e la messa a terra dell'installazione. Il dispositivo salda male. Errore di polarità (+/-). Vericare la polarità (+/-) consigliata sulla scatola dell'elettrodo. GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere). In caso di guasto, rinviare il dispositivo al distributore, allegando: - la prova d’acquisto con data (scontrino, fattura...) - una nota esplicativa del guasto. IT44
