KDX351BT - Autoradio JVC - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Autoradio Bluetooth con schermo LCD, potenza di 4 x 50 W, compatibilità con i formati audio MP3/WMA/AAC.
Connettività	Bluetooth per chiamate vivavoce e streaming audio, ingresso USB, ingresso ausiliario (AUX).
Utilizzo	Facilità d'uso grazie a comandi intuitivi e a un display chiaro. Compatibile con telefoni Android e iOS.
Manutenzione e riparazione	Controllare regolarmente le connessioni e pulire le porte USB e AUX per evitare problemi di connettività.
Sicurezza	Installazione consigliata da un professionista per evitare cortocircuiti. Non utilizzare durante la guida.
Informazioni generali	Dimensioni standard per un facile montaggio nella maggior parte dei veicoli. Garanzia del produttore di 2 anni.

Domande frequenti - KDX351BT JVC

Come resettare l'autoradio JVC KDX351BT?

Per resettare l'autoradio, premere e tenere premuto il pulsante di reset situato sul retro del dispositivo per circa 10 secondi.

Come collegare il mio smartphone tramite Bluetooth?

Attivare il Bluetooth sullo smartphone, quindi sull'autoradio accedere al menu Bluetooth e selezionare 'Abbina dispositivo'. Seguire le istruzioni sullo schermo per completare l'abbinamento.

Perché il suono dell'autoradio è basso?

Controllare il livello del volume dell'autoradio e assicurarsi che gli altoparlanti siano collegati correttamente. Verificare anche le impostazioni dell'equalizzatore.

Come cambiare la sorgente audio (radio, USB, Bluetooth)?

Premere il pulsante 'Source' sull'autoradio per scorrere le diverse sorgenti audio disponibili.

L'autoradio non si accende, cosa fare?

Verificare se il fusibile dell'autoradio è bruciato. Assicurarsi inoltre che l'alimentazione sia collegata correttamente e che l'auto sia accesa.

Come aggiornare il firmware dell'autoradio?

Visitare il sito ufficiale JVC per scaricare l'ultima versione del firmware. Seguire le istruzioni fornite per eseguire l'aggiornamento tramite USB.

Come impostare l'orologio dell'autoradio?

Accedere al menu delle impostazioni, selezionare 'Orologio', quindi impostare l'ora e la data utilizzando i tasti di navigazione.

L'autoradio non legge la mia chiavetta USB, cosa fare?

Verificare che la chiavetta USB sia formattata in FAT32 e che contenga file audio compatibili. Provare anche un'altra chiavetta USB per isolare il problema.

Come memorizzare una stazione radio?

Sintonizzare la stazione radio desiderata, quindi tenere premuto uno dei pulsanti di memoria finché non si sente un bip per salvare la stazione.

L'autoradio perde la connessione Bluetooth, cosa fare?

Assicurarsi che lo smartphone sia a portata e che il Bluetooth sia attivato. Provare a rimuovere il dispositivo dalla memoria dell'autoradio e a ricollegarlo.

MANUALE UTENTE KDX351BT JVC

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche e delle batterie (valide per i paesi che hanno adottato sistemi di raccolta differenziata)

I prodotti e le batterie recanti il simbolo di un cassonetto della spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa.

I vecchi prodotti elettrici ed elettronici e le batterie devono essere riciclati presso un'apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti.

Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'apposito ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all'ambiente.

Nota: Il simbolo "Pb" sotto al simbolo delle batterie indica che questa batteria contiene piombo.

Dichiarazione di conformità alla Direttiva RE 2014/53/EU

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU

Produttore:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Rappresentante UE:

Con la presente, JVCKENWOOD dichiara che l'apparecchio radio "KD-X352BT/KD-X351BT" è conforme alla Direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:

http://www.jvc.net/cs/car/eudoc/

Español

PRIMA DELL'USO 2
FONDAMENTI	3
OPERAZIONI PRELIMINARI 4
1 Annullare il funzionamento dimostrativo
2 Impostare l'ora e la data
3 Eseguire le impostazioni di base
RADIO	5
USB, iPod e ANDROID 7
Spotify	9
BLUETOOTH®	10
AUX	17
IMPOSTAZIONI AUDIO 18
IMPOSTAZIONI DI VISUALIZZAZIONE	23
RIFERIMENTI	24
Manutenzione Informazioni aggiuntive
RISOLUZIONE DEI PROBLEMI	26
CARATTERISTICHE TECNICHE	28

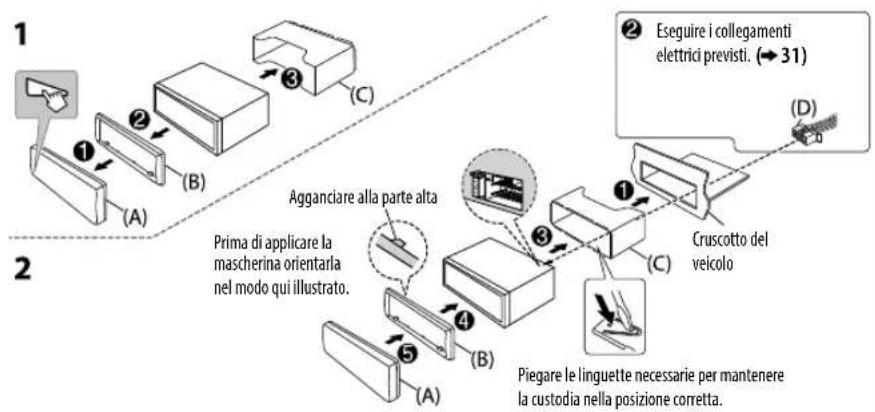

INSTALLAZIONE E COLLEGAMENTI	29

IMPORTANTE

• Prima di usare l'apparecchio, e per usarlo in modo corretto, si raccomanda di leggere a fondo questo manuale. È particolarmente importante leggerne e osservarne gli avvisi e le note di attenzione.
• È infine consigliabile tenerlo in un luogo sicuro e prontamente accessibile per ogni necessità futura.

Avviso

- Non usare l'apparecchio in alcun modo che distragga dalla guida.

Attenzione

Regolazione del volume:

- Per ridurre il rischio d'incidenti regolare il volume in modo che sia possibile udire i rumori esterni al veicolo.

- Per evitare di danneggiare i diffusori con l'aumento improvviso del livello d'uscita, ridurre il volume prima di riprodurre le sorgenti digitali.

Generale:

- Non usare un apparecchio esterno se ciò può far distrarre dalla guida.

- Eseguire il backup di tutti i dati importanti. Il produttore dell'apparecchio non accetta alcuna responsabilità in caso di perdita dei dati registrati.

- Non inserire né lasciare nell'apparecchio corpi metallici quali monete o attrezzi, pena la possibilità di cortocircuiti.

Come leggere il manuale

• Le operazioni di seguito descritte si riferiscono principalmente ai tasti del frontalino del modello KD-X352BT
- Per le spiegazioni si usano indicazioni in inglese. La lingua delle visualizzazioni è selezionabile dal menu. (45)
• [XXr]dica l'elemento selezionato.
- (XX)indica la disponibilità di riferimenti nella pagina specificata.

FONDAMENTI

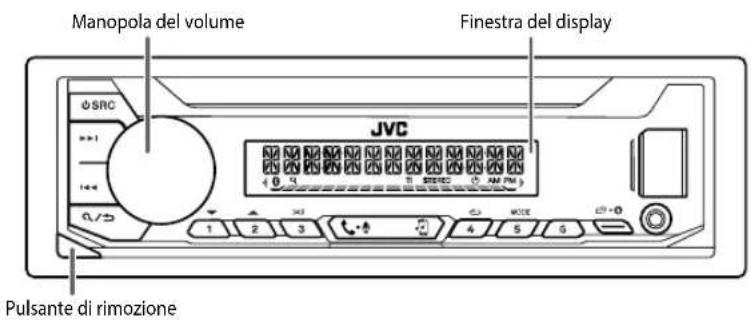

Frontalino

Manopola del volume Finestra del display JVC Pulsante di rimozione

Applicare

Rimuovere

Comeresettare

Resettare l'apparecchio entro 5 secondi dalla rimozione del frontalino.

Per Dal frontalino
Accendere l'impianto	Premere Ⓧ SRC• Premere a lungo per spegnere l'impianto.
Regolare il volume	Ruotare la manopola del volume.
	Premere la manopola del volume per silenziare il suono o sospendere la riproduzione.• Premerla nuovamente per annullare l'attenuazione. Il volume ritorna al livello impostato prima del suo azzeramento o della messa in pausa.
Selezione della sorgente	• Premere ⭕ SRC ante volte necessario.• Premere ⭕ SRC ed entro 2 secondi ruotare la manopola del volume.
Cambiare le informazioni visualizzate sul display	Premere e quante volte necessario. (-25)

OPERAZIONIPRELIMINARI

Annullare il funzionamento dimostrativo

Alla prima accensione dell'unità (o quando s'imposta [FACTORY RESET] su [YES]), il display mostra: "CANCEL DEMO" → "PRESS" → VOLUME KNOB"

1 Premere la manopola del volume. L'impostazione predefinita[YES].

2 Premere nuovamente la manopola del volume. Viene visualizzata l'indicazione "DEMO OFF".

Impostare l'ora e la data

1 Premere a lungo □• 2 Ruotare la manopola del volume sino a selezionare [CLOCK]e quindi premerla.

Per regolare l'ora

3 Ruotare la manopola del volume sino a selezionare [CLOCK ADJUST] e quindi premerla.

4 Ruotando la manopola del volume eseguire le varie impostazioni e quindi premerla. Ora ➔ Minuti

5 Ruotare la manopola del volume sino a selezionare [CLOCK FORMAT] e quindi premerla.

6 Ruotare la manopola del volume sino a selezionare [12H] o [24H] e quindi premerla.

Per impostare la data

7 Ruotare la manopola del volume sino a selezionare [DATE SET] e quindi premerla.

8 Ruotando la manopola del volume eseguire le varie impostazioni e quindi premerla. Giorno → Mese → Anno

9 Premere perùscire.

Per ritornare all'impostazione precedente premere R/3

4 ITALIANO

Eseguire le impostazioni di base

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato.
4 Premere per-oscire.

Per ritornare all'impostazione precedente premere R/3

Impostazione predefinita: XX

SYSTEM
KEY BEEP	(Non selezionabile quando è selezionato il crossover a tre vie.)ON:attiva il tono alla pressione dei tasti. ;OFF: disattiva il tono.
SOURCESELECT
AM SRC*	ON:abilita la sorgente AM nella selezione delle sorgenti. ;OFF:la disabilita. (-6)
SPOTIFY SRC*	ON:abilita la sorgente SPOTIFY nella selezione delle sorgenti. ;OFF:la disabilita. (-9)
BUILT-IN AUX*	ON:abilita la sorgente AUX nella selezione delle sorgenti. ;OFF:la disabilita. (-17)
F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx	YES: avvia l'aggiornamento del firmware. ;NOannulla l'operazione (non avvia l'aggiornamento).Per informazioni particolareggiate sull'aggiornamento del firmware si prega di vedere il sito.
FACTORY RESET YES	: ripristina le impostazioni di fabbrica (a eccezione di quelle salvate dall'utilizzatore). ;NO:annulla.

* Non appare quando è selezionata la sorgente corrispondente.

OPERAZIONI PRELIMINARI

CLOCK
TIME SYNC	ON: l'apparecchio regola automaticamente l'ora con i datiClock Time (CT) del segnale FM del Radio Data System. ;OFF: annulla.
CLOCK DISPLAY	ON: sul display appare l'ora anche ad apparecchio spento. ;QFF: annulla.
ENGLISH
РУССКИЙ	Selezionare la lingua di visualizzazione del menu e delleinformazioni musicali, se disponibile.La lingua predefinita è ENGLISH.
ESPANOL

JVC

RADIO

Quando l'apparecchio riceve una trasmissione FM stereo di segnale sufficientemente forte "STEREO" s'illumina.

Ricercare una stazione

1 Premere usrca selezionare FM o AM.
2 Premere perio di care automaticamente le stazioni.

(o)

Premere a lungo ◀◀/▶▶ sino a quando "M" inizia a lampeggiare, quindi premerlo quante volte necessario sino a individuare manualmente la stazione desiderata.

Impostazioni in memoria

Con questo apparecchio è possibile salvare in memoria sino a 18 stazioni FM e sino a 6 stazioni AM.

Per salvare una stazione in memoria

Mentre si ascolta una stazione....

Premere a lungo uno dei tasti numerici da 1 a 6.

(o)

1 Premere a lungo manopola del volume sino a quando "PRESET MODE" inizia a lampeggiare.

2 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla.

Il numero di preimpostazione inizia a lampeggiare e sul display appare "MEMORY".

Selezionare le stazioni salvate in memoria

Premere uno dei tasti numerici da 1 a 6.

(o)

1 Premere .Q/⊃
2 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla.

RADIO

Altre impostazioni

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.
4 Premere per d'scire.

Per ritornare all'impostazione precedente premere:

Impostazione predefinita: XX

TUNER SETTING

RADIO TIMER	Accende la radio all'istante specificato a prescindere dalla sorgente attualmente selezionata.1 ONCE/DAILY WEEKLY/OFF: specifica la frequenza di accensione con il timer.2 FM/AM: selezione della sorgente.3 01a 18 (banda FM).01 a 06 (banda AM): selezionare una stazione preimpostata.4 Impostare il giorno *1 e l'ora di attivazione.Al completamento della procedura appare "∅".Il timer radio non si attiva nei seguenti casi:• Quando l'apparecchio è spento.• Quando, dopo avere selezionato il timer radio e la banda AM, in [SOURCE SELECT] l'opzione [AM SRC]è impostata su [OFF]. (-)
SSM	SSM 01-06/SSM 07-12/SSM 13-18: preimposta automaticamente sino a 18 stazioni FM. "SSM" cessa di lampeggiare non appena l'apparecchio salva in memoria le prime sei stazioni. Per salvare le successive dodici stazioni occorre selezionare SSM 07-12/SSM 13-18.
LOCAL SEEK ON	: cerca soltanto le stazioni FM la cui ricezione è buona. OFF: annulla.L'impostazione eseguita riguarda solo la sorgente/stazione selezionata. Quando si cambia sorgente/stazione è necessario ripetere l'impostazione.

IF BAND AUTO	____: aumenta la selettività del sintonizzatore per ridurre le interferenze causate dalle stazioni FM adiacenti. (Tuttavia si potrebbe perdere l'effetto stereo.)WIDEpur esponendo l'apparecchio alle interferenze delle stazioni FM adiacenti, questo modo mantiene l'effetto stereo e non degrada la qualità audio.
MONO SET ON	:migliora la ricezione FM (l'effetto stereo va comunque perso). ;OFF:annulla.
NEWS SET*2	ONse disponibile, l'apparecchio seleziona temporaneamente il programma dei notiziari. ;OFF:annulla.
REGIONAL*2	ONpassa a un'altra stazione, ma solo nella regione specifica, usando il comando "AF". ;OFF:annulla.
AF SET*2	ONquando la qualità di ricezione non è soddisfacente cerca automaticamente un'altra stazione che diffonda lo stesso programma nella medesima rete Radio Data System ma il cui segnale sia migliore. ;OFF:annulla.
TI ON	: durante l'ascolto di qualsiasi sorgente (ad eccezione della radio AM) abilita il passaggio temporaneo alle informazioni sul traffico, se disponibili ("Ti" s'illumina).OFF:annulla.
PTY SEARCH* 2	Seleziona un codice PTY (vedere sotto).Se una stazione trasmette un programma con lo stesso codice PTY selezionato, l'unità viene sintonizzata su tale stazione.

*1 Selezionabili soltanto quando al passo 1 si seleziona [ONCE] o [WEEKLY].
*2 Disponibile soltanto con la sorgente FM.

Codice PTY

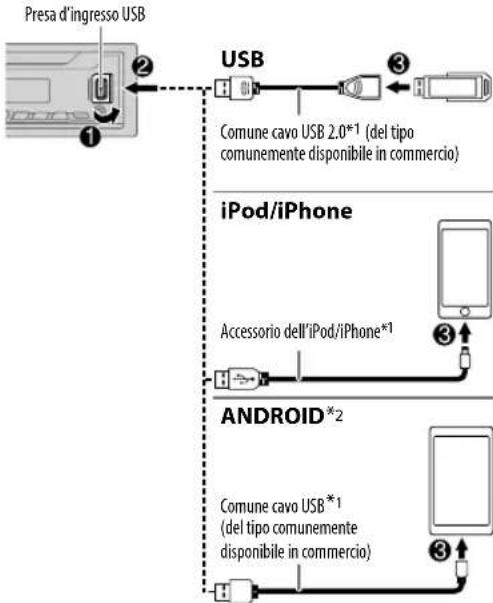

Avviare la riproduzione

L'apparecchio seleziona automaticamente la sorgente e ne avvia la riproduzione.

JVC

Per Dal frontalino

Avanzare o retrocedere rapidamente*3	Premere a lungo ◀◀/▶▶
Selezionare un file	Premere ◀◀/▶▶.
Seleziona una cartella*4	Premere 2 ▲/1 ▼
Ripetizione*5	Premere 4quante volte necessario. TRACK REPEAT/FOLDER REPEAT/ ALL REPEAT : file MP3, WMA, AAC, WAV e FLAC ONE REPEAT/ALL REPEAT/REPEAT OFF : iPod o ANDROID
Riproduzione casuale*5	Premere 3quante volte necessario. FOLDER RANDOM/ALL RANDOM,RANDOM OFF : file MP3, WMA, AAC, WAV e FLAC SONG RANDOM/ALL RANDOM/ RANDOM OFF : iPod o ANDROID

* 1 Quando non lo si usa, non lasciare il cavo nella vettura.

* 2 Quando è collegata una periferica Android: appare "Press [VIEW] to install JVC MUSIC PLAY APP". Seguire le istruzioni per installare l'applicazione. La più recente versione dell'applicazione JVC MUSIC PLAY può essere altresì installata nella periferica Android prima di collegarla. Per maggiori informazioni al riguardo si prega di visitare il sito http://www.jvc.net/cs/car/

* 3 Per le periferiche ANDROID: Disponibile soltanto quando si seleziona [AUTO MODE] (-8)

*4 Non disponibile per l'iPod e ANDROID.

* 5 Per iPod/ANDROID: Disponibile soltanto quando si seleziona [HEAD MODE]/[AUTO MODE] (-8)

Selezionare il modo di controllo

Mentre è selezionata la sorgente iPod USB premere quante volte necessario 5 MODE.

HEAD MODE: controlla l'iPod dall'unità principale.

IPHONE MODE: controlla l'iPod dall'iPod stesso. Dall'unità principale rimane tuttavia possibile riprodurre, mettere in pausa e saltare i file.

Mentre è selezionata la sorgente ANDROID premere quante volte necessario 5 MODE.

AUTO MODE: controlla il dispositivo Android dall'unità principale per mezzo dell'applicazione JVC MUSIC PLAY in esso installata.

AUDIO MODE: controlla il dispositivo Android da esso stesso per mezzo di un'altra applicazione di riproduzione musicale in esso installata. Dall'unità principale rimane tuttavia possibile riprodurre, mettere in pausa e saltare i file.

Selezionare un'unità con file audio

Mentre è selezionata la sorgente USB premere quante volte necessario 5 MODE.

L'apparecchio riprodurrà i brani salvati in.

- Memoria interna o esterna selezionata di uno smartphone (classe di archiviazione di massa).

- Unità selezionata di un dispositivo multi-unità.

Impostazioni per l'uso dell'applicazione JVC Remote

L'applicazione JVC Remote permette di gestire il sintolettore JVC con un iPhone o un iPod (mediante la presa d'ingresso USB).

Preparazione:

Prima di connettere il dispositivo è necessario installarvi la versione più recente dell'applicazione JVC Remote. Per maggiori informazioni al riguardo si prega di visitare il sito http://www.jvc.net/cs/car/

Le impostazioni sono effettuabili allo stesso modo della connessione Bluetooth. (46)

Selezionare un file da una cartella o da un elenco

Con l'iPod o un dispositivo Android questa funzione è disponibile soltanto quando si seleziona[HEAD MODE]/[AUTO MODE]

1 Premere .∅/∅
2 Ruotare la manopola del volume sino a selezionare la cartella o l'elenco desiderato, quindi premerla.
3 Ruotare la manopola del volume sino a selezionare il file desiderato, quindi premerla.

Ricerca rapida (solo con l'unità USB e la sorgente ANDROID)

Se i file sono molti è possibile cercarli rapidamente.

Ruotando velocemente la manopola del volume si scorre velocemente l'elenco.

Ricerca alfabetica (solo con l'iPod USB e la sorgente ANDROID)

La ricerca dei file può essere effettuata inserendone il primo carattere.

Sorgente iPod USB

Premendo 2 ▲/1 ▼ o ruotando velocemente la manopola del volume selezionare il carattere desiderato (da A a Z, da 0 a 9, OTHERS).

- Selezionare "OTHERS" se il primo carattere non è compreso tra A e Z e tra 0 e 9.

Sorgente ANDROID

1 Premere fe actedere alla ricerca per caratteri.
2 Ruotare la manopola del volume sino a selezionare il carattere desiderato.

^A^ : lettere maiuscole (da A a Z)

_A : lettere minuscole (da a a z)

-0- : numeri (da 0 a 9)

-OTHERS- : caratteri diversi da A a Z e da 0 a 9

3 Premere la manopola del volume per avviare la ricerca.

ritornare all'impostazione precedente premere 2/5.
- Per annullare l'operazione premere a lungo Q/5.

Spotify

Preparazione:

Installare nel proprio iPhone o iPod touch l'ultima versione di Spotify, creare un account e accedere al sito Spotify.

- In [SOURCE SELECT] impostare [SPOTIFY SRC] su[ON]. (→4)

Avviare l'ascolto

1 Aprire nella periferica l'applicazione Spotify.
2 Collegare la periferica alla presa USB dell'apparecchio.

Presa d'ingresso USB ① ② ③ Accessorio dell'iPod/iPhone*

3 Premere quante volte necessario Ⓧ SRC sino a selezionare SPOTIFY. Se ne avvia automaticamente la ricezione

* Quando non si usa questo cavo si raccomanda di non lasciarlo nel veicolo.

Per Dal frontalino

Riprodurre/mettere in pausa	Premere la manopola del volume.
Saltare un brano	Premere ^*1 / .
Approvare o disapprovare*2	Premere2 ▲/1▼
Avviare la radio	Premere a lungo 5.

Per Dal frontalino

Ripetizione*3	Premere4quante volte necessario.ALL REPEAT, ONE REPEAT*1, REPEAT OFF
Riproduzione casuale*3	Premere3quante volte necessario.ALL RANDOM, RANDOM OFF	*1

*1 Disponibile soltanto con gli account premium.
*2 Funzione disponibile unicamente in modalità Radio. Quando si disapprova un brano il sistema lo salta e passa a un altro.
*3 Disponibile soltanto con i brani registrati nelle liste di riproduzione.

Come salvare i dati relativi ai brani preferiti

Durante l'ascolto della radio...

Premere a lungo la manopola del volume.

Appare "SAVED" e i dati vengono salvati in "Your Music (La tua musica)" o in "Your Library (La tua libreria)" del proprio account Spotify.

Per eliminarli ripetere la medesima procedura:

Appare "REMOVED" e i dati prima salvati vengono rimossi da "Your Music (La tua musica)" o da "Your Library (La tua libreria)" dell'account.

Ricerca di un brano o di una stazione

1 Premere Q/→
2 Ruotando la manopola selezionare un tipo di elenco e premerla.

I tipi di elenchi visualizzati dipendono dalle informazioni trasmesse da Spotify.

3 Ruotando la manopola selezionare il brano o la stazione d'interesse, quindi premere la manopola.

Per velocizzare la ricerca occorre ruotare velocemente la manopola.

Per annullare l'operazione premere a lungo Q/→

BLUETOOTH®

BLUETOOTH — Connessione

Profili BLUETOOTH compatibili

• HFP (chiamate vivavoce)
• A2DP (distribuzione audio avanzata)
• AVRCP (controllo audio/video remoto)
• SPP (porta seriale)
• PBAP (accesso alla rubrica telefonica)

Codec Bluetooth compatibili

• Sub Band Codec (SBC)
• Advanced Audio Coding (AAC)

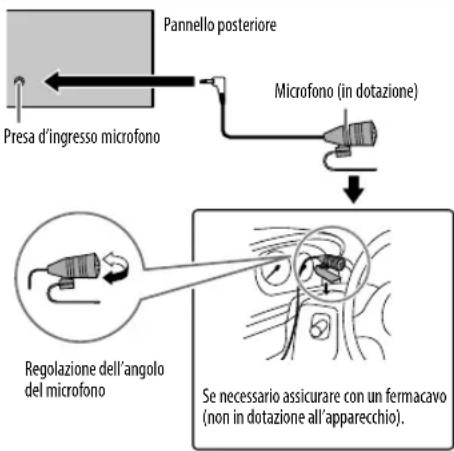

Collegare il microfono

Accoppiamento e connessione iniziale di un dispositivo Bluetooth

1 Premere per accendere l'apparecchio.

2 Dalla periferica Bluetooth cercare e selezionare "KD-X3 BTF".

Sul display inizia a lampeggiare "BT PAIRING".

- Con alcune periferiche Bluetooth subito dopo la ricerca potrebbe essere necessario inserire il codice PIN (Personal Identification Number).

3 Sulla base del testo che appare in scorrimento sul display dare luogo all'operazione (A) o (B).

Con alcune periferiche Bluetooth la sequenza di accoppiamento potrebbe variare rispetto alle due qui oltre descritte.

(A) "[Nome della periferica connessa]" → "XXXXXX" → "VOL - YES" → "BACK - NO"

"XXXXXX" è la password da 6 cifre generata in modo casuale durante ogni singola operazione di accoppiamento.

1 Accertarsi che le password visualizzate sull'apparecchio e sul dispositivo Bluetooth siano identiche.
2 Premere la manopola del volume dell'apparecchio per confermare la password.
3 Confermare ora la password dalla periferica Bluetooth.

(B) "[Nome della periferica connessa]"→"VOL-YES"→"BACK-NO"

1 Premere la manopola del volume per avviare l'accoppiamento.
2 • Se sul display dell'apparecchio appare in scorrimento "PAIRING"→"PIN 0000" inserire nella periferica Bluetooth il codice PIN "0000".

Prima dell'accoppiamento si può specificare il codice PIN desiderato. (44)

- Se appare solo "PAIRING" confermare l'accoppiamento dalla periferica Bluetooth.

Al termine dell'accoppiamento appare "PAIRING COMPLETED" e all'individuazione di una periferica Bluetooth appare inoltre "3".

• Questo apparecchio è compatibile con la funzione SSP (accoppiamento semplificato e sicuro).
• È possibile registrare (accoppiare) sino a cinque periferiche.
• Una volta eseguito l'accoppiamento la periferica Bluetooth rimane registrata nell'apparecchio anche qualora lo si resetti. Per informazioni sulla cancellazione della periferica connessa:→ 14, [DEVICE DELETE].
• In qualsiasi momento è possibile connettere sino a due cellulari e un lettore audio Bluetooth.

Tuttavia mentre ci si trova nella sorgente BT AUDIO è possibile connettere e commutare a piacere sino a cinque periferiche audio Bluetooth.(→5)

• Alcune periferiche Bluetooth potrebbero non riuscire a connettersi automaticamente all'apparecchio anche ad accoppiamento riuscito. In tal caso occorre provvedervi manualmente.
• Per maggiori informazioni al riguardo si prega di vedere il manuale d'istruzioni della periferica in uso.

BLUETOOTH®

Accoppiamento automatico

Quando alla presa d'ingresso USB dell'apparecchio si collega un iPhone, un iPod touch o un dispositivo Android, attraverso la connessione Bluetooth se ne attiva automaticamente la richiesta di accoppiamento.

Una volta controllato il nome della periferica, per accoppiarla premere una volta la manopola del volume.

La richiesta automatica di accoppiamento si attiva soltanto quando:

- la funzione Bluetooth della periferica connessa è attiva.

• la funzione[AUTO PAIRING]è impostata su [ON]. (-#4)
• nel dispositivo Android è installata l'applicazione JVC MUSIC PLAY (7) ed è selezionato [AUTO MODE] (8).

BLUETOOTH — Telefono cellulare

JVC 0/75 1 2 3 L-4 4 5 6

Ricevere una chiamata

Al sopraggiungere di una chiamata:

• i tasti iniziano a lampeggiare nel modo selezionato in [RING ILLUMI]. (42)
• se la funzione [AUTO ANSWER] è stata impostata su un determinato intervallo di tempo l'apparecchio risponde alla chiamata automaticamente. (2)

Durante la conversazione:

• i tasti cessano di lampeggiare.
• se si spegne l'apparecchio o se ne rimuove il frontalino la connessione Bluetooth s'interrompe.

Le funzionalità di seguito elencate possono differire o mancare del tutto a seconda del modello di telefono connesso.

Per Dal frontalino

Alla prima chiamata in arrivo...

Rispondere a una chiamata	Premere 📋 -¶o la manopola del volume.
Rifiutare una chiamata	Premere a lungo 📋 -¶o la manopola del volume.
Terminare una conversazione	Premere a lungo 📋 -¶o la manopola del volume.

Mentre si risponde alla prima chiamata...

Rispondere a un'altra chiamata lasciando in attesa quella già in corso	Premere 📋 - 🔒 o la manopola del volume.
Rifiutare un'altra chiamata in arrivo	Premere a lungo 📋 - 🔒 o la manopola del volume.

BLUETOOTH®

Per Dal frontalino
Quando vi sono due chiamate attive...
Terminare quella in corso e accettare quella in attesa	Premere a lungo 📋 -¶ o la manopola del volume.
Commutare tra la chiamata in corso e quella in attesa	Premere 📋 -¶.
Regolare il volume della conversazione*1 da [00] a [35] (Impostazione predefinita: [15])	Mentre si parla ruotare la manopola del volume.
Passare dal modo vivavoce al modo di conversazione privata*2	Durante la conversazione premere Q/♂

*1 Questa regolazione non ha influenza sul volume delle altre sorgenti.

*2 I comandi possono variare secondo il cellulare Bluetooth effettivamente connesso.

Come migliorare la qualità audio

Mentre si parla....

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato.
4 Premere per oscire.

Per ritornare all'impostazione precedente premere Q/3

Impostazione predefinita: XX

MIC GAIN LEVEL -10	a LEVEL +10 (LEVEL -04): la sensibilità del microfono incorporato aumenta all'aumentare del numero selezionato.
NR LEVEL LEVEL -05	a LEVEL+05 (LEVEL 00): regola il livello di riduzione dell'eco sino a ridurre al minimo il rumore durante la conversazione telefonica.
ECHOCANCELLEVEL -05	a LEVEL +05 (LEVEL 00): regola il ritardo per la cancellazione dell'eco sino a ridurlo al minimo durante la conversazione.

Impostazione di ricezione delle chiamate

1 Premere per accedere al modo Bluetooth.
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato.

Per ritornare all'impostazione precedente premere:

Impostazione predefinita: XX

SETTINGS
AUTOANSWER	01 SEC a 30 SEC: l'apparecchio risponde automaticamente alle chiamate in arrivo entro l'intervallo di tempo specificato (in secondi). ;OFF: annulla.
RINGILLUMIBLINK 01	a BLINK 05 (BLINK 02): permette di selezionare il modo di lampeggio dei tasti per la notifica delle chiamate in arrivo. ;OFF: annulla.

12 ITALIANO

BLUETOOTH®

Come effettuare una chiamata

Le chiamate possono essere effettuate dalla cronologia delle chiamate, dalla rubrica telefonica o componendo direttamente il numero. Se il cellulare in uso è provvisto della funzione di comando vocale è altresì possibile effettuarle in tal modo.

1 Premere per accedere al modo Bluetooth.

Appare il nome del primo cellulare.

- Se sono connessi due cellulari Bluetooth, premendo nuovamente si passa all'altro.

Appare il nome del secondo cellulare.

2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.

3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.

Per ritornare all'impostazione precedente premere Q/→

RECENT CALL	(Selezionabile soltanto quando il telefono connesso è compatibile con il profilo PBAP.)1 Premendo la manopola selezionare il nome o il numero telefonico da chiamare.“<”indica chiamata ricevuta,“>”chiamata effettuata e “M” chiamata mancata.In assenza di registrazione della cronologia delle chiamate o di numeri chiamati appare “NO HISTORY”.2Premere la manopola del volume per effettuare la chiamata.
PHONEBOOK	(Selezionabile soltanto quando il telefono connesso è compatibile con il profilo PBAP.)1 Con 2 ▲elezione il carattere desiderato (da A a Z, da 0 a 9 o OTHERS).“OTHERS” appare quando il primo carattere non è compreso tra A e Z e tra 0 e 9.2 Ruotare la manopola del volume sino a selezionare il nome desiderato, quindi premerla.3 Ruotare la manopola del volume sino a selezionare il numero desiderato, quindi premerla per comporlo.Durante l'accoppiamento la rubrica telefonica del telefono connesso viene automaticamente trasferita all’unità.L’apparecchio visualizza esclusivamente le lettere non accentate. (La “Ú”, ad esempio, appare come “U”.)
DIAL NUMBER	1 Ruotando la manopola del volume selezionare un numero da 0 a 9 o un carattere ( ,≠o + ).2 Con i◀ iré sonre la posizione d’inserimento.Ripetere i passi 1 e 2 sino a completare la composizione del numero.3Premere la manopola del volume per effettuare la chiamata.
VOICE	Pronunciare il nome del contatto da chiamare oppure il comando vocale di controllo della funzione telefonica desid(→come effettuare una chiamata mediante riconoscimento vocale)

Come effettuare una chiamata mediante riconoscimento vocale

1 Premere a lungo per attivare il cellulare connesso.
2 Pronunciare il nome del contatto da chiamare oppure il comando vocale di controllo della funzione telefonica desiderata.

- La capacità di riconoscimento vocale varia secondo il telefono effettivamente in uso. Per maggiori informazioni al riguardo si prega di vedere il manuale d'istruzioni del telefono.

- Questo apparecchio è altresì compatibile con la funzione di assistenza personale intelligente dell'iPhone.

Impostazioni in memoria

■ Registrare contatti nella memoria

In corrispondenza dei tasti numerici da 1 a 6 è possibile memorizzare sino a 6 contatti.

1 Premere per accedere al modo Bluetooth.
2 Ruotare la manopola del volume sino a selezionare [RECENT CALL], [PHONEBOOK] o [DIAL NUMBER], quindi premerla.
3 Ruotando la manopola selezionare il nome o il numero di telefono da chiamare. Dopo avere selezionato il contatto, premendo la manopola del volume se ne visualizza il numero telefonico.
4 Premere a lungo uno dei tasti numerici da 1 a 6. Quando si salva un contatto appare "MEMORY P(numero d preimpostazione selezionato)".

Per cancellare un contatto dalla memoria di preimpostazione al passo

2 selezionare [DIAL NUMBER] e registrare quindi un semplice spazio.

Chiamata dalla memoria

1 Premere per accedere al modo Bluetooth.
2 Premere uno dei tasti numerici da 1 a 6.
3 Premere la manopola del volume per effettuare la chiamata.

Se non vi è alcun contatto salvato appare "NO PRESET".

BLUETOOTH®

Impostazione della modalità Bluetooth

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.
4 Premere per dscire.
Per ritornare all'impostazione precedente premere: /→

Impostazione predefinita:XX

BT MODE
PHONE SELECT*	Selezionano il telefono o la periferica audio da connettere o disconnettere.Quando la periferica è connessa, di fronte al suo nome appare “*.Davanti al lettore audio correntemente selezionato appare “>”.
AUDIO SELECT*
DEVICEDELETE	1 Ruotare la manopola del volume sino a selezionare la periferica da cancellare, quindi premerla.2 Ruotando la manopola selezionare [YES] o [NO], quindi premerla.
PIN CODE EDIT (0000)	Cambia il codice PIN (sino a 6 cifre).1 Ruotando la manopola selezionare un numero di telefono.2 Con i are scotere la posizione d'inserimento.Ripetere i passi 1 e 2 sino a completare l'inserimento del codice PIN.3 Premere la manopola del volume per confermare.
RECONNECT ON	____: quando la trova a portata di connessione, l'apparecchio riconnette automaticamente l'ultima periferica connessa.;OFF:annulla.
AUTOPAIRINGON	____: quando si collega alla presa d'ingresso USB una periferica Bluetooth compatibile (iPhone, iPod touch o un dispositivo Android) l'apparecchio l'accoppia automaticamente. Questa funzione potrebbe non operare a seconda del sistema operativo installato nella periferica connessa.;OFF:annulla.
INITIALIZE YES	: inizializza tutte le impostazioni Bluetooth, dati di accoppiamento e rubrica telefonica compresi.;NO:annulla.
INFORMATION MY BT NAME : visualizza il nome dell'apparecchio (“KD-X3××BT”).;MY ADDRESS: visualizza l'indirizzo dell'apparecchio.

* In qualsiasi momento è possibile connettere sino a due telefoni e un lettore audio Bluetooth.

Modo di controllo compatibilità Bluetooth

L'apparecchio può verificare l'effettiva capacità di connessione dei propri profili con le periferiche Bluetooth.

- Accertarsi che non vi sia alcuna periferica Bluetooth accoppiata.

1 Premere a lungo Appare "BLUETOOTH" "CHECK MODE". Sul display appare in scorrimento "SEARCH NOW USING PHONE" "PIN IS 0000".

2 Entro 3 minuti dalla periferica Bluetooth cercare e selezionare "KD-X3**BT".

3 Sulla base del testo che appare in scorrimento sul display dare luogo all'operazione (A), (B) o (C).

(A) "PAIRING" → "XXXXXX" (password a 6 cifre): accertarsi che sull'apparecchio e sulla periferica Bluetooth appaia la medesima password; quindi confermarla dalla periferica stessa.

(B) "PAIRING"→ "PIN IS 0000": inserire la password "0000" nella periferica Bluetooth.

(C) "PAIRING": confermare l'accoppiamento dalla periferica Bluetooth.

Al termine dell'accoppiamento con esito positivo sul display appare "PAIRING OK" → "[nome della periferica connessa]" e quindi ha inizio il controllo di compatibilità Bluetooth. Se appare "CONNECT NOW USING PHONE" agire sulla periferica Bluetooth per permettere l'accesso alla rubrica telefonica. Sul display inizia a lampeggiare "TESTING".

BLUETOOTH®

Al termine della verifica ne lampeggiano sul display i risultati.

"PAIRING OK" e/o "HANDS-FREE OK" ^4 e/o

"AUD.STREAM OK" ^2 e/o "PBAP OK" ^3 : compatibile

*1 Compatibilità accertata con il profilo vivavoce (HFP)
*2 Compatibilità accertata con il profilo di distribuzione audio avanzata (A2DP)
*3 Compatibilità accertata con il profilo accesso alla rubrica telefonica (PBAP)

Dopo 30 secondi appare "PAIRING DELETED" per indicare l'avvenuta cancellazione dell'accoppiamento; l'apparecchio esce quindi dal modo di controllo della compatibilità.

- Per annullare l'operazione premere a lungo ⒽSRC per spegnere l'apparecchio; quindi riaccenderlo.

BLUETOOTH — Audio

Mentre ci si trova nella sorgente BT AUDIO è possibile connettere e commutare a piacere sino a cinque periferiche audio Bluetooth.

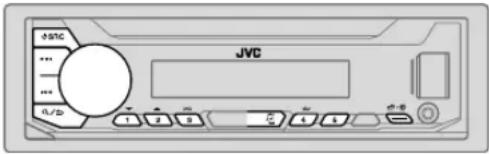

JVC 1 2 5 6 7 8 9 10

Come usare un lettore audio Bluetooth

1 Premere quante volte necessario siRNA a selezionare BT AUDIO. - La pressione di fe accedere direttamente ad BT AUDIO.
2 Avviare la riproduzione dal lettore audio Bluetooth.

Per Dal frontalino
Riprodurre/mettere in pausa Premere la manopola del volume.

Selezionare un gruppo o una cartella	Premere 2 ▲ / 1 ▼.
Saltare all'indietro o in avanti	Premere ◀◀/▶▶.
Avanzare o retrocedere rapidamente	Premere a lungo ◀◀/▶▶.
Ripetizione Premere	4 ↻ quante volte necessario. TRACK REPEAT, ALL REPEAT, REPEAT OFF
Riproduzione casuale	Premere 3 ✗ quante volte necessario. GROUP RANDOM, ALL RANDOM, RANDOM OFF
Selezionare un file da una cartella o da un elenco	Vedere la sezione "Selezionare un file da una cartella o da un elenco" a pagina 8.
Commutare tra le periferiche Bluetooth audio connesse	Premere 5.*

* Anche la pressione del tasto "Play" del dispositivo connesso determina l'emissione del suono dal dispositivo stesso.
I comandi e i messaggi possono cambiare secondo la loro effettiva disponibilità nella periferica connessa.

BLUETOOTH®

Impostazioni per l'uso dell'applicazione JVC Remote

L'applicazione JVC Remote permette di gestire il sintolettore JVC con un iPhone o un iPod (mediante la connessione Bluetooth o la presa d'ingresso USB) o con uno smartphone Android (mediante la connessione Bluetooth).

Preparazione:

Prima di connettere il dispositivo è necessario installarvi la versione più recente dell'applicazione JVC Remote. Per maggiori informazioni al riguardo si prega di visitare il sito http://www.jvc.net/cs/car/.

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato.
4 Premere per dscire.

Per ritornare all'impostazione precedente premere R/3

Impostazione predefinita: XX

REMOTE APP
SELECT	Seleziona il dispositivo (IOS o ANDROID) da usare con l'applicazione.
IOS YES	: specifica l'iPhone o l'iPod da usare con l'applicazione mediante la connessione Bluetooth o la presa d'ingresso USB. ; NO: annulla.Se si è selezionato IOS, per attivare l'applicazione selezionare la sorgente iPod BT (o iPod USB se l'iPhone o l'iPod è collegato alla presa d'ingresso USB).L'applicazione s'interrompe o si disconnette quando:- Si passa dalla sorgente iPod BT a un'altra sorgente collegata mediante la presa d'ingresso USB.- Si passa dalla sorgente iPod USB alla sorgente iPod BT.
ANDROID	YES: specifica l'uso dello smartphone Android con l'applicazione mediante la connessione Bluetooth. ; NO: annulla.
ANDROID LIST*	Permette di selezionare dall'elenco lo smartphone Android da usare.

* Visualizzato solo quando [ANDROID] in [SELECT] è impostato su [YES].

STATUS

Mostra lo stato del dispositivo correntemente selezionato. IOS CONNECTED: permette di usare l'applicazione con l'iPhone o l'iPod mediante la connessione Bluetooth o la presa d'ingresso USB. IOS NOT CONNECTED: non è connesso alcun dispositivo IOS con il quale usare l'applicazione. ANDROID CONNECTED: permette di usare l'applicazione con uno smartphone Android mediante la connessione Bluetooth. ANDROID NOT CONNECTED: non è connesso alcun dispositivo Android con il quale usare l'applicazione.

Ascolto dell'iPhone o dell'iPod mediante la connessione Bluetooth

Questo apparecchio permette di ascoltare mediante la connessione Bluetooth la musica salvata nell'iPhone o nell'iPod.

Premere quante volte necessario usina selezionare iPod BT.

• L'iPhone o l'iPod è utilizzabile esattamente come quando è collegato alla presa d'ingresso USB. (→)
• Se durante l'ascolto della sorgente iPod BT si collega un iPhone o l'iPod stesso alla presa d'ingresso USB, l'apparecchio seleziona automaticamente la sorgente iPod USB. Se il dispositivo è ancora via Bluetooth premere Ⓧ SRC per selezionare iPod BT.

BLUETOOTH®

Radio Internet attraverso la connessione Bluetooth

Questo apparecchio permette di ascoltare Spotify con un iPhone, un iPod touch o un dispositivo Android mediante la connessione Bluetooth.

- Accertarsi innanzi tutto che alla presa d'ingresso USB non sia collegato un dispositivo.

Ascoltare Spotify

Preparazione:

In [SOURCE SELECT] impostare [SPOTIFY SRC] su [ON]. (→)

1 Aprire nella periferica l'applicazione Spotify.

2 Connettere il dispositivo mediante Bluetooth. (40)

3 Premere qu'Ve vole necessario sino a selezionare SPOTIFY (se con l'iPhone o l'iPod) o SPOTIFY BT (se con un dispositivo Android). La periferica cambia sorgente e l'avvia automaticamente.

- In questo caso Spotify è utilizzabile esattamente come quando lo si ascolta attraverso la presa USB. (-0)

AUX

A questa presa si può collegare un lettore audio portatile

1 Collegare un comune lettore audio portatile (del tipo comunemente disponibile in commercio).

Mini spinotto stereo da 3,5 mm con connettore a "L"

(del tipo comunemente disponibile in commercio)

Presa d'ingresso ausiliario Lettore audio portatile

2 In [SOURCE SELECT] impostare [BUILT-IN AUX] su [ON]. (→)

3 Premere quante volte necessario ⓍSRC sino a selezionare AUX.

4 Accendere il lettore audio portatile e avviarne la riproduzione.

Per ottenere le massime prestazioni audio è necessario usare un mini spinotto stereo a 3 contatti.

IMPOSTAZIONIAUDIO

JVC a/s c-b

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.
4 Premere per discire.

Per ritornare all'impostazione precedente premere Q/3

Impostazione predefinita: XX

EQ SETTING
PRESET EQ	Seleziona un equalizzatore preimpostato adatto al genere musicale in esecuzione.Selezionare [USER] per usare le impostazioni fatte in [EASY EQ] o [PRO EQ].FLAT/DRVN 3/DRVN 2/DRVN 1/HARD ROCK/HIP HOP/JAZZ/POP/R&B/USER/CLASSICALL'equalizzatore di guida DRVN 3/DRVN 2/DRVN 1) potenzia frequenze specifiche del segnale audio per ridurre il rumore esterno al veicolo o quello prodotto dagli pneumatici durante la guida.
EASY EQ	Permette di personalizzare le impostazioni audio:Le impostazioni rimangono salvate in [USER].Una volta effettuate, queste impostazioni possono influenzare quelle attuali di [PRO EQ].SUB.W SP*1*2: 00a +06 (Impostazione predObnita:SUB.W*1*3: -50 a +10 00BASS: LVL-09a LVL+09 LVL 00MID: LVL-09a LVL+09 LVL 00TRE: LVL-09a LVL+09 LVL 00

PRO EQ	Permette di personalizzare le impostazioni audio:Le impostazioni rimangono salvate in [USER].Una volta effettuate, queste impostazioni possono influenzare quelle attuali di[EASY EQ].
62.5HZLEVEL -09 a LEVEL +09 (LEVEL 00): regolano il livello da salvare per ciascuna sorgente.(Prima di effettuare una regolazione, selezionare la sorgente che si desidera regolare.)ON: attiva i bassi estesi. ;OFF: annulla.
100HZ/160HZ/ 250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/16KHZ
LEVEL -09 a LEVEL +09 (LEVEL 00): regolano il livello da salvare per ciascuna sorgente.(Prima di effettuare una regolazione, selezionare la sorgente che si desidera regolare.)
Q FACTOR 1.35	/1.50/2.00 : regola il fattore di qualità.
AUDIO CONTROL
BASS BOOST	LEVEL +01 a LEVEL +05: specifica il livello di potenziamento dei bassi. ;OFF: annulla.
LOUDNESS LEVEL 01	/LEVEL 02: potenzia le frequenze basse o alte per fornire un suono benbilanciato a basso volume. ;OFF: annulla
SUB.W LEVEL*1	SPK-OUT *2	(Non selezionabile quando è selezionato il crossover a tre vie.)SUB.W 00 a SUB.W +06 (SUB.W +03): regola il livellod'uscita del subwoofer collegato con il cavo altoparlante. (-81)
	PRE-OUT *3	SUB.W -50 a SUB.W +10 (SUB.W 00): regola il livellod'uscita del subwoofer collegato alle prese di uscita audio (REAR/SW) attraverso un amplificatore esterno. (-81)
SUBWOOFERSET *3	ON: attiva l'uscita al subwoofer. ;OFF: annulla.

*1,*2,*3:(+9)

IMPOSTAZIONI AUDIO

FADER	(Non selezionabile quando è selezionato il crossover a tre vie.)POSITION R15 a POSITION F15 (POSITION 00): regola il bilanciamento delle uscite dei diffusori anteriori e posteriori.
BALANCE*4	POSITION L15 a POSITION R15 (POSITION 00): regola il bilanciamento delle uscite dei diffusori destro e sinistro.
VOLUME ADJUST LEVEL –15 a LEVEL +06 (LEVEL 00): preimposta il volume iniziale per ciascuna sorgente (rispetto al volume della banda FM). Selezionare innanzi tutto la sorgente da regolare.
AMP GAINLOW POWER : limita il volume al livello massimo 25. (Da selezionare quando la potenza massima di ciascun diffusore è 50 W in modo da impedirne il danneggiamento.) ;HIGH POWER: il livello massimo del volume è 35.
SPK/PRE OUT	(Non selezionabile quando è selezionato il crossover a tre vie.)Per ottenere l'uscita desiderata selezionare l'impostazione adatta al metodo di collegamento dei diffusori. (→20, Impostazione di uscita dei diffusori)
SPEAKER SIZE	Appaiono i parametri d'impostazione del crossover a due o a tre vie (→ [X ' OVER TYPE]) a seconda di quello effettivamente selezionato. (→20, Impostazionedel crossover)
X ' OVER	Per impostazione predefinita è selezionato il crossover a due vie.
DTA SETTINGS	Impostazioni, → 22, Allineamento temporale digitale.
CAR SETTINGS
X ' OVER TYPE Attenzione : regolare il volume prima di cambiare [X ' OVER TYPE] per evitare un improvviso aumento o riduzione del livello d'uscita.
2-WAY	(Visualizzato solo quando è selezionato [3-WAY])YES: seleziona il crossover a due vie; ; NO: annulla.
3-WAY	(Visualizzato solo quando è selezionato [2-WAY])YES: seleziona il crossover a tre vie; ; NO: annulla.

SOUND EFFECT
SPACE ENHANCE	(Non selezionabile con la sorgente TUNER.)SMALL/MEDIUM/LARGE: potenzia virtualmente lo spazio sonoro. ;OFF:annulla.
SND RESPONSE LEVEL1	/LEVEL2/LEVEL3: rende virtualmente più realistico il suono. ;OFF:annulla.
SOUND LIFT LOW	/MIDDLEHIGH: regola virtualmente la posizione sonora percepita attraverso i diffusori. ;OFF:annulla.
VOL LINK EQ ON	: aumenta la frequenza per compensare il rumore esterno al veicolo o quello prodotto dagli pneumatici durante la guida. ;OFF:annulla.
K2 TECHNOLOGY	(Non selezionabile con le sorgenti TUNER e AUX.)ON:migliora la qualità audio della musica compressa. ;OFF:annulla.

*1 Visualizzato solo quando [SUBWOOFER SET] è impostato su [ON]. (-48)

*2 Con il crossover a due vie: Visualizzato solo quando [SPK/PRE OUT] è impostato su[SUB.W/SUB.W]. (-20)

*3 Con il crossover a due vie: Visualizzato solo quando [SPK/PRE OUT] è impostato su[REAR/SUB.W] o [SUB.W/SUB.W]. (-20)

*4 La regolazione non influisce sull'uscita del subwoofer.

IMPOSTAZIONI AUDIO

Impostazione di uscita dei diffusori[SPK/PRE OUT]

(Soltanto quando [X' OVER TYPE] è impostato su [2-WAY]) (→ 19)

Selezionare l'impostazione d'uscita dei diffusori [SPK/PRE OUT], sulla base del metodo di collegamento usato.

Collegamento alle prese d'uscita audio

Collegamento a un amplificatore esterno.(31)

Impostazione di [SPK/PRE OUT]	Segnale audio dalla presa di uscita audio
	FRONT REAR/SW
REAR/REAR	Uscita diffusori anteriori Uscita diffusori posteriori
REAR/SUB.W (impostazione predefinita)	Uscita diffusori anteriori Uscita per subwoofer
SUB.W/SUB.W	Uscita diffusori anteriori Uscita per subwoofer

Collegamento con cavi diffusori

Collegamento senza amplificatore esterno. Questa impostazione permette tuttavia di ascoltare anche il subwoofer.(→31)

Impostazione di [SPK/PRE OUT]	Segnale audio dal cavo dei diffusori posteriori
	L (sinistro) R (destro)
REAR/REAR	Uscita diffusori posteriori Uscita diffusori	posteriori
REAR/SUB.W	Uscita diffusori posteriori Uscita diffusori	posteriori
SUB.W/SUB.W	Uscita per subwoofer (silenziamento)

Quando si seleziona[SUB.W/SUB.W]:

• in [SUBWOOFER LPF] è selezionato [120HZ] e [THROUGH] non è disponibile. (-21)
• in [FADER] è selezionato [POSITION R02] e la gamma selezionabile è [POSITION R15] - [POSITION 00]. (49)

Impostazione del crossover

Di seguito si riportano i parametri d'impostazione dei crossover a due e a tre vie.

Attenzione

Si deve selezionare il tipo di crossover adatto alla modo di collegamento dei diffusori. (81)

Se si seleziona il tipo sbagliato:
- i diffusori possono danneggiarsi.
- il livello sonoro potrebbe essere eccessivamente alto o basso.

SPEAKER SIZE

Per ottenere le massime prestazioni con questa impostazione, selezionare la dimensione dei diffusori collegati.

• L'apparecchio imposta automaticamente la frequenza e la pendenza della curva del diffusore selezionato.
• Quando si seleziona il crossover a due vie, se per [SPEAKER SIZE] in corrispondenza di [TWEETER] di [FRONT], [REAR] e [SUBWOOFER] si seleziona [NONE] l'impostazione [X'OVER] del diffusore selezionato non è disponibile.
• Quando si seleziona il crossover a tre vie, se per [SPEAKER SIZE] in corrispondenza di [WOOFER] si seleziona [NONE] l'impostazione[X'OVER] di [WOOFER] stesso non è disponibile.

X'OVER(crossover)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: permette di regolare la frequenza di cross-over per i diffusori selezionati (filtro passa-alto o filtro passa-basso).
  Quando si seleziona [THROUGH] l'unità invia tutti i segnali ai diffusori selezionati.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: permette di regolare la pendenza della curva di crossover.
  Questa impostazione è disponibile soltanto quando la frequenza di cross-over non è impostata su [THROUGH].
• [SW LPF PHASE]/[PHASE]: permette di specificare la fase dell'uscita di un determinato diffusore per allinearla con quella degli altri diffusori.
• [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: permette di regolare il volume d'uscita del diffusore selezionato.

IMPOSTAZIONI AUDIO

Parametri d'impostazione del crossover a due vie

SPEAKER SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE(non collegato)
REAR*1	8CM/10CM/12CM/13CM 16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10/NONE (non collegato)
SUBWOOFER*2*3	16CM/20CM/25CM/30CM 38CM OVERNONE (non collegato)
X'OVER
TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	da -08DB a00DB
	GAIN RIGHT	da -08DB a00DB
FRONT HPF F-HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	F-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	F-HPF GAIN	da -08DB a00DB
REAR HPF*1	R-HPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	R-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	R-HPF GAIN	da -08DB a00DB
SUBWOOFER LPF*2*3	SW LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-06DB/-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE(180°)/NORMAL(0°)
	SW LPF GAIN	da -08DB a00DB

Parametri d'impostazione del crossover a tre vie

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*3	16CM/20CM/25CM/30CM/38CM OVER/NONE (non collegato)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
SLOPE	-06DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN	da -08DBa 00DB
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
HPF SLOPE	-06DB/-12DB
LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
LPF SLOPE	-06DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN	da -08DBa 00DB
WOOFER*3	LPF FRQ 30HZ /40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
SLOPE	-06DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN	da -08DBa 00DB

*1 Visualizzato solo quando [SPK/PRE OUT] è impostato su[REAR/REAR] o [REAR/SUB.W] (-20)
*2 Visualizzato solo quando [SPK/PRE OUT] è impostato su[REAR/SUB.W] o[SUB.W/SUB.W]. (-20)
*3 Visualizzato solo quando [SUBWOOFER SET] è impostato su [ON]. (18)

IMPOSTAZIONI AUDIO

Allineamento temporale digitale

La funzione Allineamento temporale digitale imposta il ritardo temporale dell'uscita dei diffusori per creare un ambiente di ascolto più adatto al proprio veicolo.

- Per maggiori informazioni, Determinazione dei parametri [DISTANCE] e [GAIN] di [DTA SETTINGS].

DTA SETTINGS

POSITION	Permette di selezionare la propria posizione d'ascolto (punto di riferimento):ALL: nessuna compensazione; FRONT RIGHT: sedile anteriore destro;FRONT LEFT: sedile anteriore sinistro; FRONT ALL: sedili anteriori• [FRONT ALL] appare solo quando [X 'OVER TYPE] è impostato su[2-WAY]. (→9)
DISTANCE *1	0CMa 610CM: regolazione fine di compensazione della distanza.
GAIN *1	-8DB a0DB regolazione del volume d'uscita del diffusore selezionato.
DTA RESET YES	: resetta le impostazioni [DISTANCE] e [GAIN] del parametro[POSITION] ai valori predefinite.; NO: annulla.
CAR SETTINGS	Permette d'identificare il tipo di veicolo in uso e la posizione dei diffusori posterioriper impostare i parametri [DTA SETTINGS]
CAR TYPE COMPACT	/FULL SIZE CAR/WAGON/MINIVAN/SUV/MINIVAN(LONG) seleziona il tipo di veicolo; OFF: nessuna compensazione
R-SP LOCATION *2	Permette di selezionare la posizione dei diffusori posteriori per calcolare la distanzamaggiore dalla posizione d'ascolto specificata (punto di riferimento):DOOR/REAR DECK: selezionabile soltanto quando per [CAR TYPE] siseleziona [OFF] [COMPACT], [FULL SIZE CAR], [WAGON] o [SUV].2ND ROW/3RD ROW: selezionabile soltanto quando per [CAR TYPE] siseleziona [MINIVAN]o [MINIVAN(LONG)].

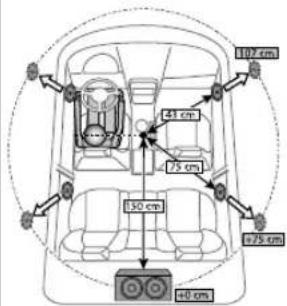

Determinazione dei parametri [DISTANCE] e [GAIN] di [DTA SETTINGS]

100 cm 41 cm 75 cm 150 cm 475 cm 40 cm

Quando per ciascun diffusore si specifica la distanza rispetto al punto centrale della posizione d'ascolto correntemente impostata, l'apparecchio ne calcola e imposta automaticamente il ritardo temporale:

1 Determinazione, come punto di riferimento, del punto centrale della posizione d'ascolto correntemente impostata.
2 Misurazione della distanza dei diffusori da detto punto di riferimento.
3 Calcolo delle differenze tra la distanza del diffusore più lontano (diffusori posteriori) e quella dei rimanenti diffusori.
4 Impostazione per ciascun diffusore del parametro [DISTANCE] calcolato al passo 3.
5 Regolazione del parametro [GAIN] per ciascun diffusore. Esempio in figura: come posizione d'ascolto si è selezionato [FRONT ALL]

*1 Prima di effettuare una regolazione selezionare il diffusore interessato:

Quando si seleziona il crossover a due vie:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER:

Quando pe[REAR] e [SUBWOOFER] di [SPEAKER SIZE] si seleziona un'impostazione diversa da [NONE] le selezioni possibili sono [REAR LEFT], [REAR RIGHT] e [SUBWOOFER]. (21)

Quando si seleziona il crossover a tre vie:

TWEETER LEFT/TWEETER RIGHT/MID LEFT MID RIGHT/WOOFER:

Quando pe[WOOFER] di [SPEAKER SIZE] si seleziona un'impostazione diversa da[NONE] le selezioni possibili sono [WOOFER]. (21)

*2 Appare soltanto quando [X' OVER TYPE] è impostato su [2-WAY] (→9) e [REAR] di [SPEAKER SIZE] è impostato su un'opzione diversa da[NONE]. (→21)

IMPOSTAZIONIDIVISUALIZZAZIONE

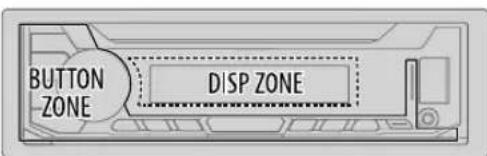

BUTTON ZONE DISP ZONE

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.
4 Premere per dscire.

Per ritornare all'impostazione precedente premere Q/3

Impostazione predefinita: XX

DISPLAY

DIMMER

Riduce la luminosità.OFF: attenuazione disattivata. Si attiva l'impostazione d'illuminazione[DAY].ON: attenuazione attivata. Si attiva l'impostazione d'illuminazione[NIGHT].(→BRIGHTNESS])DIMMER TIME: imposta gli istanti di attivazione e disattivazione dell'attenuazione luminosa (dimmer).1 Ruotando la manopola del volume regolare l'istante [ON], quindi premerla.2 Ruotando la manopola del volume regolare l'istante [OFF], quindi premerla.(Impostazione predefin[ON] 18:00; [OFF]: 6:00)DIMMER AUTO: l'attenuazione si attiva e disattiva automaticamente sulla base dello stato di accensione dei fanali anteriori.*1

BRIGHTNESS Imposta la luminosità separatamente per il giorno e la notte.

1 DAY/NIGHT: selezionare l'impostazione diurna o notturna.
2 Selezionare una zona. (Vedere l'illustrazione.)
3 da LEVEL 00a LEVEL 31: Impostare la luminosità.

TEXT SCROLL ^*2 SCROLL ONCE: fa scorrere le informazioni sul display una sola volta.; SCROLL AUTO: ripete lo scorrimento delle informazioni a intervalli di 5 secondi.; SCROLL OFF: annulla.

*1 È necessario collegare il cavo di controllo dell'illuminazione.(§1)
*2 Alcuni caratteri o simboli potrebbero non apparire correttamente o non apparire affatto.

RIFERIMENTI

Manutenzione

Pulizia dell'unità

Rimuovere la sporcizia dal pannello con un panno asciutto e morbido o uno al silicone.

Pulizia della presa

In tal caso rimuoverlo e facendo attenzione a non danneggiare il connettore pulirne delicatamente i contatti con un bastoncino cotonato.

Connettore (situato sul lato posteriore del frontalino)

■ Informazioni aggiuntive

Per: — Ottenere il firmware più recente e l'elenco aggiornato degli accessori compatibili

- Applicazioni originali JVC

- Ottenere altre informazioni aggiornate

Vedere il sito http://www.jvc.net/cs/car/.

File riproducibili

- Per informazioni dettagliate e le note sui file audio riproducibili si prega di vedere il sito

- File audio riproducibili:

MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)

- Formati file system dispositivo USB riproducibili: FAT12, FAT16, FAT32

Anche quando i file audio rispettano gli standard sopra elencati, la riproduzione potrebbe non riuscire a causa del tipo o delle condizioni del supporto o dell'apparecchio usato per registrarli.

Note sulle unità USB

• Non è possibile collegare un dispositivo USB tramite un hub USB.
• Il collegamento di un cavo la cui lunghezza totale supera 5 m può causare una riproduzione anomala.
• Questo apparecchio non riconosce le unità USB non alimentate a 5 V e con assorbimento di corrente superiore a 1,5 A.

Note sull'iPod e l'iPhone

• Mediante la presa d'ingresso USB:

Made for

• iPod touch (5th e 6th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus
• Nell'HEAD MODE] non è possibile scorrere lungo i file video del menù "Videos".
• L'ordine dei brani visualizzati nel menu di selezione dell'apparecchio potrebbe differire da quello dell'iPod o dell'iPhone.
• Dipendentemente dalla versione del sistema operativo dell' iPod o dell' iPhone, con questa unità alcune funzioni potrebbero non operare.

Informazioni sulla periferica Android

• Questo apparecchio è compatibile con i sistemi operativi Android 4.1 e superiori.
• Alcune periferiche Android (con sistema operativo 4.1 o superiore) potrebbero non essere totalmente compatibili con la tecnologia Android Open Accessory (AOA) 2.0.
• Se la periferica Android in uso è compatibile sia con i dispositivi di archiviazione di massa sia con la tecnologia AOA 2.0 questo apparecchio riprodurrà sempre e prioritariamente la musica con tale tecnologia.

Informazioni su Spotify

• L'applicazione Spotify è compatibile con:

• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 o successivo)
• iPod touch (5th e 6th generation)
• Android OS 4.0.3 o successivo
• Poiché Spotify è un servizio fornito da una diversa società, le sue specifiche possono cambiare senza preavviso. Di conseguenza si potrebbero creare problemi di compatibilità, oppure di disponibilità di alcuni o tutti i servizi offerti.
• Da questo apparecchio non è possibile utilizzare alcune funzioni Spotify.
• Per qualsiasi problema con l'uso dell'applicazione s'invita a rivolgersi direttamente a Spotify visitando il sito .

RIFERIMENTI

Note sulla funzione Bluetooth

• Dipendentemente dalla loro versione Bluetooth alcune periferiche potrebbero non riuscire a connettersi con questo apparecchio.
  • L'apparecchio potrebbe non operare con alcune periferiche Bluetooth.
• Le condizioni del segnale possono essere influenzate dai corpi circostanti.

Cambiare le informazioni visualizzate sul display

Ogni volta che si preme le informazioni visualizzate sul display cambiano.

- Se le informazioni non sono disponibili o non sono registrate, sul display appare "NO TEXT", "NO NAME" o un altro testo (ad esempio il nome della stazione), oppure non appare nulla.

Nome della sorgente Informazioni visualizzate

FM o AM	Frequenza → Orologio Frequenza con sincronizzazione musicale* (torna all'inizio)
	(Solo per stazioni FM Radio Data System)Nome della stazione (PS)/Tipo di programma (PTY) → Testo radio Testo radio+ → Testo radio + titolo/Testo radio + esecutore → Frequenza → Orologio → Nome della stazione (PS)/Tipo di programma (PTY) con sincronizzazione musicale* → (torna all'inizio)
USB (Per file MP3, WMA, AAC, WAV e FLAC)	Titolo del brano/artista → Nome dell'album/artista Nome della cartella → Nome del file → Durata di riproduzione → Orologio Titolo del brano/artista con sincronizzazione musicale* → (torna all'inizio)
iPod USB/iPod BT o ANDROID	Quando è selezionato [HEAD MODE]/[AUTO MODE](-8) : Titolo del brano/artista → Nome dell'album/artista → Durata di riproduzione → Orologio → Titolo del brano/artista con sincronizzazione musicale* → (torna all'inizio)
SPOTIFY/SPOTIFY BT	Titolo contesto → Titolo del brano → Nome dell'autore → Nome dell'album → Durata di riproduzione → Orologio → Titolo contesto con sincronizzazione musicale* → (torna all'inizio)

Nome della sorgente	Informazioni visualizzate
BT AUDIO	Titolo del brano/artista → Nome dell'album/artista Duata di riproduzione → Orologio → Titolo del brano/artista con sincronizzazione musicale* → (torna all'inizio)
AUX	AUX → Orologio → AUX con sincronizzazione musicale* → (torna all'inizio)

* L'intensità luminosa dei tasti cambia in sincronia con la musica.

Caratteri cirillici visualizzabili

Carattere disponibile

Caratteri effettivamente visualizzati

RISOLUZIONE DEI PROBLEMI

Problema Rimedi
Generale	Il suono non è udibile. • Regolare il volume al livello ottimale.• Controllare i cavi e i collegamenti.
	Viene visualizzata l'indicazione "MISWIRING CHECK WIRING THEN PWR ON".	Spegnere l'apparecchio e controllare che le prese dei cavi dei diffusori siano adeguatamente isolate. Riaccendere l'apparecchio.
	Viene visualizzata l'indicazione "PROTECTING SEND SERVICE".	Inviare l'apparecchio al più vicino centro di assistenza.
	Le sorgenti non sono udibili.	Controllare l'impostazio[SOURCE SELECT]. (→)
Radio	• La ricezione radio è scarsa.• Interferenze statiche durante l'ascolto di programmi radiofonici.	Collegare l'antenna correttamente.
USB/Ripod	La riproduzione dei brani non avviene nel modo inteso.	L'ordine di riproduzione dei brani viene stabilito sulla base del loro nome.
	Il tempo di riproduzione trascorso non è corretto.	Ciò dipende dal modo di registrazione usato.
	Appare "NOT SUPPORT" e l'apparecchio salta i file.	Accertarsi che il file sia in un formato riproducibile. (→24)
	"READING" continua a lampeggiare.	• Limitare l'uso di livelli gerarchici e cartelle.• Ricollegare la USB periferica.
	Viene visualizzata l'indicazione "UNSUPPORTED DEVICE".	• Accertarsi che il dispositivo connesso sia compatibile con questo apparecchio e che anche i file siano in formato compatibile.(→24)• Ricollegare la periferica.
	Viene visualizzata l'indicazione "UNRESPONSIVE DEVICE".	Accertarsi che il dispositivo funzioni correttamente, quindi scollegarlo e ricollegarlo.
	Viene visualizzata l'indicazione "USB HUB IS NOT SUPPORTED".	L'apparecchio non è compatibile con le unità USB collegate attraverso un hub USB.
	Viene visualizzata l'indicazione "CANNOT PLAY".	Collegare un'unità USB che contenga file audio compatibili con l'apparecchio.

Problema Rimedi
USB/iPod	L'apparecchio non seleziona "USB" quando si connette un dispositivo USB durante l'ascolto di un'altra sorgente.Viene visualizzata l'indicazione "USB ERROR".	La porta USB sta assorbendo più corrente di quella massima prevista dalle specifiche. Spegnere l'apparecchio e scollegare il dispositivo USB.Quindi riaccenderlo e ricollegare il dispositivo.Se il problema persiste riaccendere l'apparecchio (o resettarlo) e collegare un altro dispositivo USB.
	LiPod/iPhone non si accende o non funziona	Controllare il collegamento tra l'apparecchio e l'iPod o l'iPhone.Scollegare l'iPod o l'iPhone e resettarlo con un ripristino hardware.
	Quando si preme a/2 per accedere al modo di ricerca appare "LOADING".	La preparazione dell'elenco musicale dell'iPod o dell'iPhone non è ancora terminata. Poiché tale operazione richiede del tempo, prima di provare occorre attendere qualche istante.
	I caratteri non appaiono correttamente sul display.	Questa unità può visualizzare soltanto lettere maiuscole, numeri e un numero limitato di simboli.A seconda della lingua di visualizzazione selezionata (-6) alcuni caratteri potrebbero non apparire correttamente.
ANDROID	Durante la riproduzione il suono non è udibile.Il suono viene emesso soltanto dalla periferica Android.	Ricollegare la periferica Android.Se è selezionato [AUDIO MODE], dalla periferica Android aprire una qualsiasi applicazione di riproduzione e avviarla.Se è selezionato [AUDIO MODE], riavviare l'applicazione di riproduzione attualmente aperta o usarne un'altra.Riavviare la periferica Android.Se il problema non si risolve può significare che la periferica Android collegata non è in grado d'instradare il segnale audio a questo apparecchio. (-24)
	La riproduzione[AUTO MODE] non riesce.	Accertarsi che nella periferica Android sia installata l'applicazione JVC MUSIC PLAY APP. (-7)Ricollegare la periferica Android e selezionare il modo di controllo appropriato. (-8)Se questo non risolve il problema può significare che la periferica Android in uso non è compatibile con il modo [AUTO MODE]. (-24)

RISOLUZIONE DEI PROBLEMI

Problema Rimedi
ANDROID	"NO DEVICE" o "READING" continua a lampeggiare.	Nella periferica Android disattivare le opzioni per sviluppatori.Ricollegare la periferica Android.Se questo non risolve il problema può significare che la periferica Android in uso non è compatibile con il modo [AUTO MODE].(→24)
	La riproduzione è intermittente, oppure il suono salta.	Disattivare il modo di risparmio energetico della periferica Android.
	"CANNOT PLAY" • Accertarsi che la periferica Android contenga file audio effettivamente riproducibili.Ricollegare la periferica Android.Riavviare la periferica Android.
Spotify	"DISCONNECTED" L'unità USB si scollega. Accertarsi che sia saldamente collegata alla presa USB.
	"CONNECTING" • In caso di connessione USB: il dispositivo sta tentando di connettersi all'apparecchio. Attendere.In caso di connessione Bluetooth: connessione Bluetooth assente.Controllare la connessione Bluetooth e accoppiare (associare) il dispositivo all'apparecchio.
	"CHECK APP" L'applicazione Spotify non è correttamente connessa oppure l'utente non ha effettuato l'accesso al proprio account Spotify. Chiudere e riavviare l'applicazione e accedere all'account.
Bluetooth ^®	Non è stata rilevata alcuna periferica Bluetooth.	Avviare una nuova ricerca.Resettare l'unità(→3)
	L'accoppiamento non riesce. • Accertarsi di avere inserito lo stesso codice PIN sia nell'apparecchio sia nella periferica Bluetooth.Cancellare le informazioni di accoppiamento sia dall'apparecchio sia dalla periferica Bluetooth ed eseguirlo nuovamente. (→10)
	Si sentono echi o altri rumori.	Regolare la posizione del microfono dell'apparecchio. (→0)Controllare l'impostazior[ECHO CANCEL]. (→12)

Problema Rimedi
Bluetooth ^	La qualità audio del cellulare è insoddisfacente.	· Ridurre la distanza tra l'apparecchio e la periferica Bluetooth.· Spostare la vettura in un punto che permetta una miglior ricezione.
	Durante la riproduzione del lettore audio Bluetooth il suono s'interrompe o salta.	· Ridurre la distanza tra l'apparecchio e la periferica Bluetooth.· Spegnere e riaccendere l'apparecchio e tentare una nuova connessione.· Vi potrebbero essere altre periferiche Bluetooth che stanno tentando di connettersi all'apparecchio.
	Non si riesce a controllare il lettore audio Bluetooth connesso.	· Controllare se il lettore Bluetooth è compatibile con il profilo AVRCP (connessione remota per apparecchi audio/video). (Consultare il manuale d'uso del lettore.)· Scollegare e ricollegare il lettore Bluetooth.
	“PLEASE WAIT” L'apparecchio si sta predisponendo all'uso della funzione Bluetooth. Se il messaggio non scompare si consiglia di riaccendere l'apparecchio e riconnettere la periferica.
	“NOT SUPPORT” Il cellulare connesso non dispone della funzione di riconoscimento vocale.
	“ERROR”	Riprovare. Se continua ad apparire “ERROR” controllare innanzi tutto che la periferica disponga effettivamente della funzione richiesta.
	“H/W ERROR”	Resettare l'apparecchio e riprovare. Se “H/W ERROR” riappare si raccomanda di rivolgersi al più vicino centro di assistenza.
	“SWITCHING NG”	I telefoni connessi potrebbero non essere compatibili con la funzione di commutazione.

Se il problema riscontrato persiste si suggerisce di provare a resettare l'apparecchio.(→)

CARATTERISTICHETECNICHE

Sintonizzatore	FM Gamma di frequenza 87,5 MHz — 108,0 MHz (a passi di 50 kHz)
		Sensibilità utile (S/R = 26 dB) 0,71 μV/75 Ω (8,2 dBf)
		Sensibilità silenziamento (DIN S/N = 46 dB) 2,0 μV/75 Ω
		Risposta di frequenza (±3 dB) 30 Hz — 15 kHz
		Rapporto segnale/rumore (MONO) 64 dB
		Separazione stereo (1 kHz) 40 dB
	AM (MW)	Gamma di frequenza 531 kHz — 1 611 kHz (a passi di 9 kHz)
		Sensibilità utile (S/R = 20 dB) 28,2 μV (29 dBμ)
	AM (LW)	Gamma di frequenza 153 kHz — 279 kHz (a passi di 9 kHz)
		Sensibilità utile (S/R = 20 dB) 50 μV (33,9 dBμ)
USB	Standard USB USB 1.1, USB 2.0 (Piena velocità)
	Periferiche compatibili Classe di archiviazione di massa
	Sistema file FAT12/16/32
	Corrente di alimentazione massima	CC 5 V——1,5 A
	Convertitore D/A	24 Bit
	Risposta di frequenza (±1 dB)	20 Hz — 20 kHz
	Rapporto segnale/rumore (1 kHz)	105 dB
	Gamma dinamica	90 dB
	Separazione tra i canali	85 dB
	Decodifica MP3	Conforme a MPEG-1/2 Audio Layer-3
	Decodifica WMA	Conforme a Windows Media Audio

USB	Decodifica AAC	File AAC-LC “.aac” e “.m4a”
	Decodifica WAV	PCM lineare
	Decodifica FLAC	File FLAC sino a 24 bit/96 kHz
AUX	Risposta di frequenza (±3 dB)	20 Hz — 20 kHz
	Voltaggio massimo d'ingresso	1 000 mV
	Impedenza ingresso	30 kΩ
Bluetooth	Versione	Bluetooth 3.0
	Gamma di frequenza	2,402 GHz — 2,480 GHz
	Potenza d'uscita	Categoria 2 +4 dBm (massimo), 0 dBm (medio)
	Portata massima	10 metri in linea d'aria (32,8 ft)
	Accoppiamento	SSP (accoppiamento semplificato e sicuro)
	Profili	HFP1.6 (chiamate vivavoce)A2DP (distribuzione audio avanzata)AVRCP1.5 (controllo audio/video remoto)PBAP (accesso alla rubrica telefonica)SPP (porta seriale)
Audio	Potenza di uscita massima	50 W × 4 o50 W × 2 + 50 W × 1 (subwoofer = 4 Ω)
	Potenza alla massima larghezza di banda (con distorsione armonica totale inferiore all'1%)	22 W × 4
	Impedenza altoparlanti	4 Ω — 8 Ω
	Livello preuscita/carico (USB)	2 500 mV/10 kΩ carico
	Impedenza di preuscita ≤ 600 Ω

CARATTERISTICHE TECNICHE

Generale	Tensione (tolleranza da 10,5 a 16 V)	14,4 V
	Consumo di corrente massimo 10 A
	Gamma di temperature d'uso -10°C — +60°C
	Ingombro effettivo di installazione (L × H × P) 182 mm × 53 mm × 100 mm
	Peso netto (inclusi il supporto di montaggio e la mascherina)	0,6 kg

Soggette a modifica senza preavviso.

INSTALLAZIONE E COLLEGAMENTI

Avviso

- Questo apparecchio è installabile esclusivamente nei veicoli provvisti di alimentazione da 12 V CC con messa a terra sul negativo.

- Prima d'installarlo e di eseguire i collegamenti elettrici scollegare il cavo negativo della batteria.

- Per evitare la formazione di cortocircuiti non collegare il cavo della batteria (giallo) né il cavo di accensione del motore (rosso) al telaio del veicolo né al cavo di messa a terra (nero).

• Per prevenire i cortocircuiti:

- Avvolgere con del nastro adesivo i cavi non collegati.

- Al termine dell'installazione si deve nuovamente collegare l'unità a massa attraverso la carrozzeria della vettura. - Fissare in posizione tutti i cavi con apposite fascette e avvolgere con del nastro adesivo quelli che possono andare a contatto con parti metalliche.

Attenzione

- Per motivi di sicurezza si raccomanda di affidare l'installazione e i collegamenti elettrici a un tecnico professionista. Rivolgersi al proprio rivenditore.

- Installare l'unità nella console del veicolo. Non toccarne le parti metalliche durante e subito dopo l'uso. Parti metalliche come il dissipatore di calore e l'involucro infatti si riscaldano molto.

- Non collegare i cavi ⊖ dei diffusori al telaio del veicolo, al cavo di messa a terra (nero) né in parallelo.

- Collegare diffusori di potenza massima superiore a 50 W. Se la potenza è inferiore a 50 W, per non danneggiarli è necessario cambiare l'impostazione [AMP GAIN]. (→9)

• Installare l'apparecchio a un angolo inferiore a 30°.

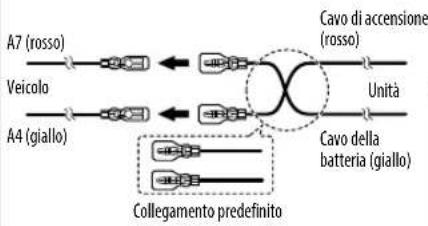

- Se il fascio di cavi preassemblati del veicolo non dispone del connettore di accensione, collegare il cavo di accensione (rosso) alla presa nella scatola dei fusibili del veicolo stesso che fornisce 12V CC e viene alimentata e disalimentata dalla chiave di accensione.

- Tenere tutti i cavi lontani dalle parti metalliche che dissipano calore.

- Dopo aver installato l'unità, controllare che le luci dei freni, i lampeggianti, i tergicristalli ecc. del veicolo funzionino correttamente.

- Se il fusibile brucia assicurarsi innanzitutto che i cavi non siano a contatto con il telaio del veicolo e quindi sostituirlo con uno nuovo dalle medesime caratteristiche elettriche.

INSTALLAZIONE E COLLEGAMENTI

Elenco delle parti per l'installazione

(A) Frontalino

(C) Supporto di montaggio

(E) Chiavetta di estrazione

(B) Mascherina

(D) Fascio dei cavi

Procedura di base

1 Sfilare la chiave di accensione e scollegare la presa della batteria del veicolo.
2 Collegare correttamente i cavi elettridi.

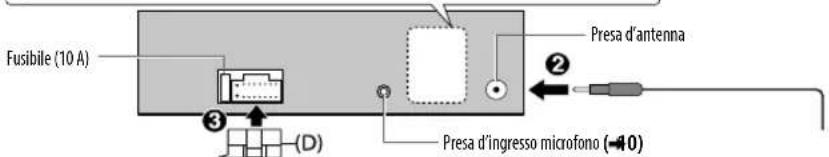

Vedere il diagramma di collegamento. (→1)
3 Installare l'unità nell'automobile.
Vedere la sezione installazione dell'apparecchio (nel cruscotto).
4 Ricollegare il cavo della batteria del veicolo.
5 Premere 📍 Spa accendere l'impianto.
6 Rimuovere il frontalino ed entro 5 secondi resettare l'unità. (→)

Installazione dell'apparecchio (nel cruscotto)

supporto di montaggio

1 Rimuovere il supporto di montaggio e la mascherina dall'unità.
2 Allineare i fori dell'unità (di entrambi i lati) con quelli della staffa di montaggio del veicolo e fissarvela usando comuni viti.

⚠ Usare soltanto le viti specificate. L'uso di viti diverse può causare il danneggiamento dell'unità.

Come rimuovere l'apparecchiolinstallaz

INSTALLAZIONE E COLLEGAMENTI

Collegamento dei cavi

Per evitare che l'apparecchio si danneggi, in caso di collegamento di un amplificatore esterno si raccomanda di collegarne il filo di terra alla carrozzeria del veicolo.

Uscita anteriore/crossover a tre vie: uscita medi Uscita anteriore/subwoofer/crossover a tre vie: uscita bassi

Fusibile (10 A) ③ (D) ② Presa d'antenna Presa d'ingresso microfono (-40)

Collegamento delle prese ISO in alcuni veicoli VW/Audi e Opel (Vauxhall)

Potrebbe essere necessario modificare nel seguente modo il collegamento del fascio di cavi preassemblati fornito in dotazione.

Giallo (cavo della batteria)

Rosso (cavo di accensione)

Giallo (A4)

Azzurro/qiallo

(Telecomando da volante)

All'adattatore per telecomando da volante

Veicolo non provvisto di connettore ISO

Si raccomanda di fare installare l'unità principale usando un fascio di cavi del tipo comunemente disponibile in commercio e specifico per la propria auto e, per la propria sicurezza, di affidare il lavoro a un tecnico qualificato. Per informazioni al riguardo rivolgersi al proprio rivenditore.

Prese ISO

Contatto Colori e funzione

A4 Giallo : Batteria
A5 Blu/bianco : Alimentazione (12 V === 350 mA)
A6 Arancione/bianco : Selettore di controllo illuminazione del veicolo
A7 Rosso : Accensione (ACC)
A8 Nero : Collegamento a terra (massa)
B1	Porpora ⊕	: Diffusore posteriore (destro)
B2	Porpora/nero ⊖	Con il crossover a tre vie: tweeter (destra)
B3	Grigio ⊕	: Diffusore anteriore (destro)
B4	Grigio/nero ⊖	Con il crossover a tre vie: diffusore dei medi (destra)
B5	Bianco ⊕	: Diffusore anteriore (sinistro)
B6	Bianco/nero ⊖	Con il crossover a tre vie: diffusore dei medi (sinistra)
B7	Verde ⊕	: Diffusore posteriore (sinistro)*
B8	Verde/nero ⊖	Con il crossover a tre vie: tweeter (sinistra)

* Il subwoofer può altresì essere collegato direttamente, cioè senza un apposito amplificatore. Per le impostazioni: → 20.
