Технические характеристики	Автомагнитола Bluetooth с ЖК-экраном, мощность 4 x 50 Вт, совместимость с аудиоформатами MP3/WMA/AAC.
Подключение	Bluetooth для громкой связи и аудиотрансляции, USB-вход, вспомогательный вход (AUX).
Использование	Простота использования благодаря интуитивному управлению и четкому дисплею. Совместимо с телефонами Android и iOS.
Обслуживание и ремонт	Регулярно проверяйте соединения и очищайте USB- и AUX-порты, чтобы избежать проблем с подключением.
Безопасность	Рекомендуется установка профессионалом для предотвращения коротких замыканий. Не использовать во время вождения.
Общая информация	Стандартные размеры для легкой установки в большинстве автомобилей. Гарантия производителя 2 года.

Часто задаваемые вопросы - KDX351BT JVC

Как сбросить настройки автомагнитолы JVC KDX351BT?

Чтобы сбросить автомагнитолу, нажмите и удерживайте кнопку сброса на задней панели устройства примерно 10 секунд.

Как подключить смартфон через Bluetooth?

Включите Bluetooth на смартфоне, затем на автомагнитоле перейдите в меню Bluetooth и выберите "Подключить устройство". Следуйте инструкциям на экране для завершения сопряжения.

Почему звук автомагнитолы тихий?

Проверьте уровень громкости автомагнитолы и убедитесь, что динамики правильно подключены. Также проверьте настройки эквалайзера.

Как переключить аудиовход (радио, USB, Bluetooth)?

Нажмите кнопку "Source" на автомагнитоле, чтобы переключаться между доступными аудиовходами.

Автомагнитола не включается, что делать?

Проверьте, не перегорел ли предохранитель автомагнитолы. Также убедитесь, что питание подключено правильно и автомобиль заведён.

Как обновить прошивку автомагнитолы?

Посетите официальный сайт JVC, чтобы скачать последнюю версию прошивки. Следуйте инструкциям для обновления через USB.

Как настроить часы на автомагнитоле?

Перейдите в меню настроек, выберите "Часы", затем установите время и дату с помощью кнопок навигации.

Автомагнитола не читает мою USB-флешку, что делать?

Убедитесь, что USB-флешка отформатирована в FAT32 и содержит совместимые аудиофайлы. Попробуйте другую флешку, чтобы исключить проблему.

Как сохранить радиостанцию?

Настройте нужную радиостанцию, затем удерживайте одну из кнопок памяти, пока не услышите звуковой сигнал, чтобы сохранить станцию.

Автомагнитола теряет Bluetooth-соединение, что делать?

Убедитесь, что смартфон находится в зоне действия и Bluetooth включён. Попробуйте удалить устройство из памяти автомагнитолы и подключить заново.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDX351BT JVC

ЦИФРОВОЙ МЕДИА-РЕСИВЕР

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

JVCKENWOOD Corporation

Spotify®

Made for

iPhone | iPod

Bluetooth®

B5A-2133-11 [E]

Дата изготовления (месяц/год) находится на этикетке устройства.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного обслуживания JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Условия хранения:

Температура: от -30^ до +85^

Влажность: от 0% до 90%

Декларация соответствия относительно Директивы RE 2014/53/EU

Декларация соответствия относительно Директивы RoHS 2011/65/EU

Производитель:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Представительство в ЕС:

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-X352BT/KD-X351BT» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в сети Интернет: http://www.jvc.net/cs/car/eudoc/

Українська

СОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

ПОДГОТОВКА КЭКСПЛУАТАЦИИ	2
ОСНОВНЫЕ СВЕДЕНИЯ 3
НАЧАЛО ЭКСПЛУАТАЦИИ 41 Отмена демонстрации2 Установка часов и даты3 Задание базовых настроек
РАДИОПРИЕМНИК	5
USB/iPod/ANDROID	7
Spotify	9
BLUETOOTH®	10
AUX	17
ЗВУКОВЫЕ НАСТРОЙКИ 18
НАСТРОЙКИ ДИСПЛЕЯ 23
СПРАВОЧНЫЕ МАТЕРИАЛЫ 24ОбслуживаниеДополнительная информация
УСТРАНЕНИЕ ПРОБЛЕМ	26
ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ	28
УСТАНОВКА ИПОДКЛЮЧЕНИЕ	29

ВАЖНО

- В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.

- Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

▲ Предупреждение

- Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Внимание

Настройка громкости:

- Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.

- Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Общие характеристики:

- Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.

- Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.

- Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.

Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-X352BT.
• В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (→ 5)
  • [XX] обозначает выбранные элементы.
  • (→XX) означает, что материалы доступны на указанной странице.

ОСНОВНЫЕСВЕДЕНИЯ

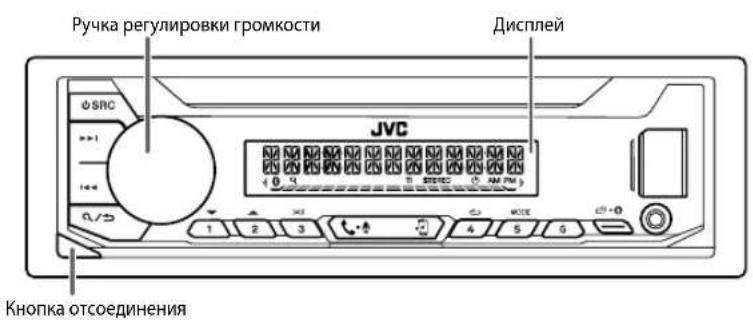

Передняя панель

Ручка регулировки громкости Дисплей JVC Кнопка отсоединения

Прикрепление

Отсоединение

Порядоксброса

Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели.

Задача На передней панели
Включение питания	Нажмите кнопку Ⓧ SRC• Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости	Поверните ручку регулировки громкости.
	Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы.
Выберите источник	• Нажмите кнопку Ⓧ несколько раз.• Нажмите кнопку Ⓧ SRC, затем поверните ручку регулировки громкости в течение 2 секунд.
Изменение отображаемой информации	Нажмите кнопку Ⓧ несколько раз. (-25)

НАЧАЛОЭКСПЛУАТАЦИИ

JVC 0/25 2-8

1 Отмена демонстрации

При первом включении питания (или если для параметра [FACTORY RESET] установлено значение [YES]) на дисплее отображается следующая информация: "CANCEL DEMO"→"PRESS"→VOLUME KNOB"

1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [YES].

2 Нажмите ручку регулировки громкости еще раз. Отображается надпись "DEMO OFF".

2 Установка часов и даты

1 Нажмите и удерживайте нажатой кнопку
2 Поверните ручку регулировки громкости для выбора элемента [CLOCK], а затем нажмите ее.
Чтобы настроить часы
3 Поверните ручку регулировки громкости для выбора элемента [CLOCK ADJUST], а затем нажмите ее.
4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. Час ➞ Минута
5 Поверните ручку регулировки громкости для выбора элемента [CLOCK FORMAT], а затем нажмите ее.
6 Поверните ручку регулировки громкости для выбора [12H] или [24H], а затем нажмите ее.

Чтобы установить дату

7 Поверните ручку регулировки громкости для выбора элемента [DATE SET], а затем нажмите ее.

8 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. День ➞ Месяц ➞од

9 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

4 РУССКИЙ

3 Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию: XX

SYSTEM
KEY BEEP	(Не применимо, когда выбран 3-полосный кроссовер.)ON: Включение звука нажатия кнопки. ; OFF: Выключение.
SOURCESELECT
AM SRC*	ON: Включение варианта AM при выборе источника. ; OFF: Отключение. (→5)
SPOTIFY SRC*	ON: Включение варианта SPOTIFY при выборе источника. ; OFF: Отключение. (→9)
BUILT-IN AUX*	ON: Включение варианта AUX при выборе источника. ;OFF: Отключение. (→7)
F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx	YES: Запуск обновления встроенного программного обеспечения. ; NO: Отмена (обновление не запущено).Для получения более подробной информации об обновлении встроенного программного обеспечения посетите.
FACTORY RESET YES : Сброс всех настроек на значения по умолчанию (кроме сохраненных радиостанций). ; NO: Отмена.

* Не отображается, если выбран соответствующий источник.

НАЧАЛО ЭКСПЛУАТАЦИИ

CLOCK
TIME SYNC	ON: Время часов автоматически настраивается с помощью данных времени на часах (СТ) в сигнале FM Radio Data System. ;OFF: Отмена.
CLOCK DISPLAY	ON: Даже в выключенном состоянии на дисплее отображается текущее время. ;OFF: Отмена.
ENGLISH
РУССКИЙ	Выберите язык отображения для меню и в применимых случаях информации о музыке.По умолчанию выбрано значение ENGLISH.
ESPANOL

JVC

РАДИОПРИЕМНИК

Индикатор "STEREO" загорается при приеме стереосигнала FM-трансляции достаточного уровня.

Поиск радиостанции

1 Нажмите кнопку ⚡неголько раз для выбора FM или АМ.
2 Нажмите кнопку ◀◀◀ / ▶▶▶ для автоматического поиска радиостанции. (или)

Нажмите и удерживайте нажатой кнопку/▶▶, пока символ "М" не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

Настройки в памяти

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

Сохранение радиостанции

При прослушивании радиостанции....

Нажмите и удерживайте нажатой одну из номерованных кнопок (1 – 6). (или)

1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст "PRESET MODE".
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку.
Запрограммированный номер мигает, и отображается надпись "MEMORY".

Выбор сохраненной радиостанции

Нажмите одну из нумерованных кнопок (1 – 6). (или)

1 Нажмите кнопку .Q/⊃
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку.

РАДИОПРИЕМНИК

Другие настройки

1 Нажмите и удерживайте нажатой кнопку
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию: XX

TUNER SETTING

RADIO TIMER	Включение радио в определенное время независимо от текущего источника.1 ONCE/DAILY/WEEKLY/OFF: Выбор частоты включения таймера.2 FM/AM: Выберите источник.3 01 до 18(для FM)/01 до06 (для AM): Выбор запрограммированнойрадиостанции.4 Установка дий ^1 и времени включения."⊖" загорается после завершения.Таймер радио не будет включен в следующих случаях.• Устройство выключено.• Значение [OFF] выбрано для [AM SRC] в меню [SOURCE SELECT] послевыбора таймера радио для AM. (→4)
SSM	SSM 01–06/SSM 07–12/SSM 13–18: Автоматическое программированиедо 18 радиостанций FM. Текст "SSM" перестает мигать после сохранения первых 6радиостанций. Выберите SSM 07–12/SSM 13–18 для сохранения следующих12 радиостанций.
LOCAL SEEK ON	: Поиск только радиостанций FM-диапазона с хорошим качеством приема. ;OFF: Отмена.• Выполняемые настройки применяются только к выбранному источнику/радиостанции. После переключения источника/радиостанции, настройkitребуется выполнить еще раз.

IF BAND AUTO	: Повышение избирательности тюнера для устранения интерференционных помех от соседних FM-радиостанций. (Сопровождается потерей стереоэффекта.) ;WIDE: Могут возникать интерференционные помехи от соседних FM-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.
MONO SET ON	: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть утрачен). ;OFF: Отмена.
NEWS SET*2	ONУстройство временно переключается на программу новостей, если она доступна.;OFF: Отмена.
REGIONAL*2	ONПереключение на другую станцию только в определенном регионе с помощью элемента управления "AF". ;OFF: Отмена.
AF SET*2	ONАвтоматический поиск другой станции, транслирующей эту же программу в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным.;OFF: Отмена.
TI ON	: Позволяет устройству временно переключаться в режим приема сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор "TI"), во время прослушивания всех источников, кроме режима AM. ;OFF: Отмена.
PTY SEARCH* 2	Выберите код PTY (см. ниже).Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию.

*1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY].
*2 Только для источника FM.

Код PTY

NEWS, AFFAIRS INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT

USB/iPod/ANDROID

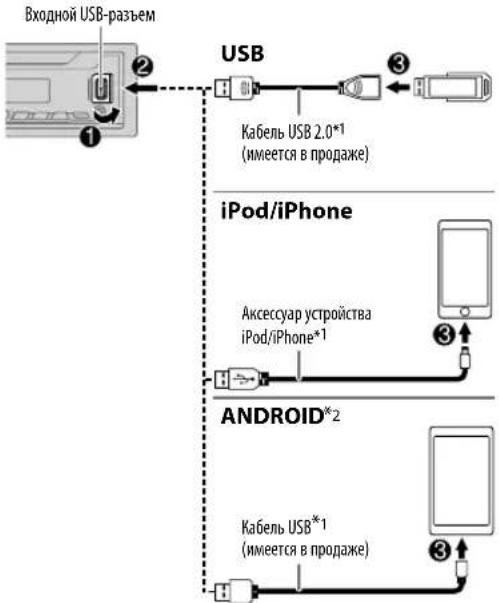

Начало воспроизведения

Происходит автоматическая смена источника, и начинается воспроизведение.

JVC

Задача На передней панели

Перемотка назад или вперед*3	Нажмите и удерживайте нажатой кнопку◄◄ / ►►
Выбор файла	Нажмите кнопку◄◄ / ►►.
Выбор папки*4	Нажмите кнопку2 ▲ / 1 ▼
Воспроизведение в режиме повтора*5	Нажмите кнопку 4несколько раз.TRACK REPEAT/FOLDER REPEAT/ALL REPEAT : Файл MP3/WMA/AAC/WAV/FLACONE REPEAT/ALL REPEAT/REPEAT OFF : iPod или ANDROID
Воспроизведение в случайном порядке*5	Нажмите кнопку 3несколько раз.FOLDER RANDOM/ALL RANDOM/RANDOM OFF : Файл MP3/WMA/AAC/WAV/FLACSONG RANDOM/ALL RANDOM/RANDOM OFF : iPod или ANDROID

* 1 Не оставляйте кабель в автомобиле, когда он не используется.
* 2 При подключении устройства Android отобразится "Press [VIEW] to install JVC MUSIC PLAY APP". Следуйте инструкциям на экране, чтобы установить приложение. Вы также можете установить последнюю версию приложения JVC MUSIC PLAY на ваше устройство Android до его подключения. Для получения дополнительной информации посетите http://www.jvc.net/cs/car/.
*3 Для ANDROID: Применимо, только если выбрано [AUTO MODE] (-8)
* 4 Эта функция не работают для устройства iPod/ANDROID.
*5 Для iPod/ANDROID: Применимо, только если выбрано [HEAD MODE]/[AUTO MODE]. (-8)

USB/iPod/ANDROID

Выбор режима управления

Когда источником является iPod USB, последовательно нажимайте 5 MODE.

HEAD MODE: Управление устройством iPod с данного устройства.

IPHONE MODE: Управление устройством iPod с самого iPod. Однако вы попрежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Когда источником является ANDROID, последовательно нажимайте 5 MODE.

AUTO MODE: Управление устройством Android с данного устройства через приложение JVC MUSIC PLAY, установленное на устройстве Android. AUDIO MODE: Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Выбор музыкального диска

Когда источником является USB, последовательно нажимайте5 MODE

Будут воспроизводиться песни, сохраненные на следующем диске.

- Выbrанная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).

- Выбранный привод устройства с несколькими дисками.

Настройки для использования приложения JVC Remote

Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC с устройства iPhone/iPod (через входной USB-разъем).

Подготовка:

Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения. Для получения дополнительной информации посетите http://www.jvc.net/cs/car/.

Вы можете выполнить настройки таким же образом, как соединение через Bluetooth.(46)

Выбор файла из папки/списка

Для iPod/ANDROID применимо, только когда выбрано [HEAD MODE]/[AUTO MODE].

1 Нажмите кнопку .Q/⊃

2 Поверните ручку регулировки громкости для выбора папки/списка, а затем нажмите ручку.

3 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку.

Быстрый поиск (применимо только для источника USB и ANDROID) Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

Для быстрого просмотра списка быстро поворачивайте ручку регулировки громкости.

Поиск по алфавиту (применимо только для источника iPod USB и ANDROID)

Вы можете выполнить поиск файла по первому символу в имени.

Для источника iPod USB

Нажмите 2ли/бъстро поверните ручку регулировки громкости, чтобы выбрать желаемый символ (A-Z, 0-9, OTHERS).

- Выберите "OTHERS", если первый символ отличается от A–Z, 0–9.

Для источника ANDROID

1 Нажмите для перехода к поиску по символу.

2 Поверните ручку регулировки громкости для выбора желаемого символа.

^A^ : Буквы верхнего регистра (A-Z) _A_ : Буквы нижнего регистра (a-z) -0- : Цифры (0-9)

-OTHERS- : Символ, отличный от А-Z и 0-9

3 Нажмите ручку регулировки громкости, чтобы запустить поиск.

• Для возврата к предыдущему элементу настройки нажмите кнопку Q/→.
• Для отмены нажмите и удерживайте нажатой кнопку Q/→.

Spotify

Подготовка:

Установите последнюю версию приложения Spotify на ваше устройство (iPhone/iPod touch), затем создайте учетную запись и войдите в Spotify.

- Выберите[ON] для [SPOTIFY SRC] в [SOURCE SELECT]. (→4)

Начало прослушивания

1 Откройте приложение Spotify на вашем устройстве.
2 Подсоедините ваше устройство к входному USB-разъему.

Входной USB-разъем Аксессуар устройства iPod/iPhone* ① ② ③

3 Нажмите кнопку несколько раз для выбора SPOTIFY.

Воспроизведение принимаемого вещания начнется автоматически

* Не оставляйте кабель в автомобиле, когда он не используется.

Задача На передней панели
Воспроизведение/пауза Нажмите ручку регулировки громкости.

Пропуск дорожки	Нажмите кнопку!◀◀*1 / ►▶.
Большие пальцы вверхили большие пальцы*2	Нажмите кнопку2 ▲ / 1▼
Запустить радио	Нажмите и удерживайте нажатой кнопку 5.

Задача На передней панели

Воспроизведение в режиме повтора*3	Нажмите кнопку 4несколько раз.
	ALL REPEAT, ONE REPEAT*1, REPEAT OFF

Воспроизведение в случайном порядке*3

Нажмите кнопку несколько раз. ALL RANDOM, RANDOM OFF

*1

*1 Доступно только для пользователей с премиум аккаунтом.
*2 Данная функция доступна только для дорожек в режиме Радио. Если выбраны большие пальцы вниз, текущая дорожка пропускается.
*3 Доступно только для дорожек в списках воспроизведения.

Сохранение информации о любимых песнях

Во время прослушивания радио через Spotify...

Нажмите и удерживайте ручку регулировки громкости.

Отобразится "SAVED" и информация будет сохранена в "Your Music (Ваша музыка)" или "Your Library (Ваша библиотека)" в вашем аккаунте на Spotify.

Чтобы удалить из памяти, повторите ту же процедуру.

Отобразится "REMOVED" и информация будет удалена из "Your Music (Ваша музыка)" или "Your Library (Ваша библиотека)" в вашем аккаунте на Spotify.

Поиск песни или радиостанции

1 Нажмите кнопку Q/⊃.

2 Поверните ручку регулировки громкости для выбора типа списка, а затем нажмите ручку.

Отображаемые типы списков отличаются в зависимости от информации, переданной со Spotify.

3 Поверните ручку регулировки громкости для выбора желаемой песни или радиостанции, затем нажмите ручку.

Вы можете быстро просматривать список, быстро поворачивая ручку регулировки громкости.

Для отмены нажмите и удерживайте нажатой кнопку Q/♂.

BLUETOOTH®

BLUETOOTH — Подключение

Поддерживаемые профили Bluetooth

• Hands-Free Profile — профиль громкой связи (HFP)
• Advanced Audio Distribution Profile — профиль расширенного распространения звука (A2DP)
• Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением (AVRCP)
• Serial Port Profile — профиль последовательного порта (SPP)
• Phonebook Access Profile — профиль доступа к телефонной книге (РВАР)

Поддерживаемые кодеки Bluetooth

• Sub Band Codec (SBC)
• Advanced Audio Coding (AAC)

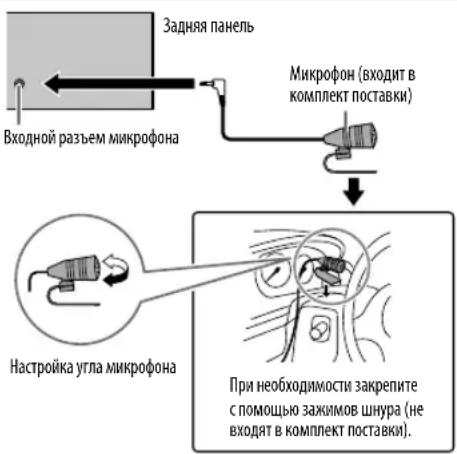

Подключение микрофона

Задняя панель Входной разъем микрофона Микрофон (входит в комплект поставки) Настройка угла микрофона При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки)

Сопряжение и подключение устройства Bluetooth в первый раз

1 Для включения устройства нажмите Ⓧ SRC

2 На устройстве Bluetooth найдите и выберите "KD-X3\*\*BT".

На дисплее мигает надпись "ВТ PAIRING".

- Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после поиска.

3 В зависимости от отображаемых на экране данных, выполните действие (A) или (B).

Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже.

(A) "[Имя устройства]" → "XXXXXX" → "VOL - YES" → "BACK - NO"

"XXXXXX" — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения.

1 Убедитесь, что ключи доступа, отображающиеся на данном устройстве и устройстве Bluetooth, одинаковы.
2 Нажмите ручку регулировки громкости для подтверждения ключа доступа.
3 Используйте устройство Bluetooth для подтверждения ключа доступа.

(B) "[Имя устройства]"→"VOL-YES"→"BACK-NO"

1 Нажмите ручку регулировки громкости, чтобы запустить сопряжение.
2 • При прокрутке на экране сообщения "PAIRING" → "PIN 0000" введите PIN-код "0000" на устройстве Bluetooth. Перед сопряжением можно установить нужный PIN-код. (→4)
- Если отображается только сообщение "PAIRING", с помощью устройства Bluetooth подтвердите сопряжение.

Сообщение "PAIRING COMPLETED" отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ "✗".

• Данное устройство поддерживает SSP (Secure Simple Pairing).
• Всего можно зарегистрировать (выполнить сопряжение) до пяти устройств.
• После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство, 14, [DEVICE DELETE].
• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth.

Однако в режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами. (→5)

• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.
• Подробные сведения см. в руководстве устройства Bluetooth.

BLUETOOTH®

Автоматическое сопряжение

При подсоединении устройства iPhone/iPod touch/Android к входному USB-разъему автоматически вактивируется запрос на сопряжение (через Bluetooth).

Нажмите ручку регулировки громкости для сопряжения после того, как подтвердите имя устройства.

Автоматически запрос на сопряжение активируется только при условии, что:

- Функция Bluetooth подсоединенного устройства включена.

• Для параметра[AUTO PAIRING] установлено значение [ON]. (→14)
• Приложение JVC MUSIC PLAY установлено на устройстве Android (→) и выбрана опция [AUTO MODE] (→).

BLUETOOTH — Мобильный телефон

JVC 0/10 + - + - + - + - + - + -

Прием вызова

При поступлении входящего вызова:

• Кнопки будут мигать в соответствии с шаблоном мигания, выбранным вами в [RING ILLUMI]. (12)
• Устройство отвечает на вызов автоматически, если для параметра [AUTO ANSWER] установлено выбранное время. (12)

Во время вызова:

• Кнопки прекращают мигать.
• Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано.

Следующие операции могут отличаться или быть недоступными в зависимости от подключенного телефона.

Задача На передней панели
Первый входящий вызов...

Ответ на вызов	Нажмите 📞 - ⚡ или ручку регулировки громкости.
Отклонение вызова	Нажмите и удерживайте 📞 - ⚡ или ручку регулировки громкости.
Завершение вызова	Нажмите и удерживайте 📞 - ⚡ или ручку регулировки громкости.

Во время разговора при первом входящем вызове...

Ответ на другой входящий вызов и удержание текущего вызова	Нажмите 📁 - ⚡ или ручку регулировки громкости.
Отклонение другого входящего вызова	Нажмите и удерживайте 📁 - ⚡ или ручку регулировки громкости.

BLUETOOTH®

Задача На передней панели
При наличии двух активных вызовов...
Завершение текущего вызова и активация удерживаемого вызова	Нажмите и удерживайте 📞 - 🎩 или ручку регулировки громкости.
Переключение между текущим вызовом и удерживаемым вызовом	Нажмите кнопку 📞 - 🎩.
Настройка громкости телефона*1 [00] - [35](По умолчанию: [15])	Во время вызова поверните ручку регулировки громкости.
Переключение между режимами громкой связи и частного разговора*2	Во время вызова нажмите 📞 / 🎩

*1 Эта настройка не влияет на уровень громкости других источников.

*2 Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth.

Улучшение качества голосовой связи

Во время разговора по телефону..

1 Нажмите и удерживайте нажатой кнопку

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию: XX

MIC GAIN	От LEVEL —10 до LEVEL +10 (LEVEL —04): Чувствительность микрофона увеличивается с увеличением числа.
NR LEVEL	От LEVEL —05 до LEVEL+05 LEVEL 00: Настраивайте уровень подавления шума, пока шум не будет минимальным во время телефонного разговора.
ECHOCANCEL	От LEVEL —05 до LEVEL +05 (LEVEL 00): Настраивайте задержку эхоподавления, пока эхо не будет минимальным во время телефонного разговора.

Выполнение настроек для приема вызовов

1 Нажмите для включения режима Bluetooth.
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

Для возврата к предыдущему элементу настройки нажмите кнопку R/♂

По умолчанию: XX

SETTINGS
AUTOANSWER	От01 SEC до 30 SEC: Устройство автоматически отвечает на входящий вызов через выбранное время (в секундах).;OFF: Отмена.
RINGILLUMI	ОтBLINK 01 до BLINK 05 (BLINK 02): Выбор шаблона мигания кнопок для оповещения при входящем вызове.;OFF: Отмена.

BLUETOOTH®

Выполнение вызова

Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию.

1 Нажмите для включения режима Bluetooth.

Отобразится "(Имя первого устройства)".

- Если подключены два телефона Bluetooth, нажмите еще раз, чтобы переключить на другой телефон. Отобразится "(Имя второго устройства)".

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

Для возврата к предыдущему элементу настройки нажмите кнопку ♂/♂

RECENT CALL	(Применимо, только если телефон поддерживает РВАР.)1 Нажмите ручку регулировки громкости для выбора имени или номера телефона.• “<” указывает на входящий вызов,“>” указывает на исходящий вызов, а“М” указывает на пропущенный вызов.• При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение “NO HISTORY”.2 Нажмите ручку регулировки громкости, чтобы выполнить вызов.
PHONEBOOK	(Применимо, только если телефон поддерживает РВАР.)1 Нажмите 2 ▲ / 1 ▼ для выбора нужного знака (A–Z, 0–9 и OTHERS).• "OTHERS" отображается, если первый символ отличается от A–Z, 0–9.2 Поверните ручку регулировки громкости для выбора имени, а затем нажмите ручку.3 Поверните ручку регулировки громкости для выбора номера телефона, а затем нажмите ее для вызова.• При сопряжении телефонная книга подключенного телефона автоматически передается на устройство.• Данное устройство может отображать только неакциентированные буквы. (Акцентированные буквы, такие как “U”, будут отображаться как “U”.)
DIAL NUMBER	1 Поверните ручку регулировки громкости и выберите число (0 – 9) или символ ( , ⌘ + ).2 Нажмите |◀◀ / ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>
	Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод номера телефона.3 Нажмите ручку регулировки громкости, чтобы выполнить вызов.
VOICE	Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. (−Выполнение вызова с помощью распознавания голоса)

Выполнение вызова с помощью распознавания голоса

1 Нажмите и удерживайте для активации подсоединенного телефона.

2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.

- Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.

- Это устройство также поддерживает функцию интеллектуального личного помощника iPhone.

Настройки в памяти

Сохранение контакта в памяти

Вы можете сохранить до 6 контактов под нумерованными кнопками (1-6).

1 Нажмите для включения режима Bluetooth.

2 Поверните ручку регулировки громкости для выбора [RECENT CALL], [PHONEBOOK] или [DIAL NUMBER], а затем нажмите ее.

3 Поверните ручку регулировки громкости для выбора контакта или ввода номера телефона. Если контакт выбран, нажмите ручку регулировки громкости для отображения номера телефона.

4 Нажмите и удерживайте нажатой одну из нумерованных кнопок (1 – 6).

После сохранения контакта отображается сообщение "MEMORY P(выбранный запрограммированный номер)".

Чтобы удалить контакт из памяти, в действии 2 выберите [DIAL NUMBER] и сохраните пустой номер.

Выполнение вызова из памяти

1 Нажмите для включения режима Bluetooth.

2 Нажмите одну из нумерованных кнопок (1 – 6).

3 Нажмите ручку регулировки громкости, чтобы выполнить вызов.

При отсутствии сохраненных в памяти контактов отображается сообщение "NO PRESET".

РУССКИЙ

BLUETOOTH®

Настройки режима Bluetooth

1 Нажмите и удерживайте нажатой кнопку
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.
Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию:XX

BT MODE

PHONE SELECT *	Выбор телефона или аудиоустройства для подключения или отключения.
	“*” отображается перед именем устройства при установлении соединения.
AUDIO SELECT *	“>” отображается перед текущим воспроизводимым аудиоустройством.
DEVICEDELETE	1 Поверните ручку регулировки громкости для выбора удаляемого устройства, а затем нажмите ручку.2 Поверните ручку регулировки громкости для выбора [YES] или [NO], а затем нажмите ее.
PIN CODE EDIT (0000)	Изменение PIN-кода (до 6 цифр).1 Для выбора номера поверните ручку регулировки громкости.2 Нажмите ↑↓ для переноса позиции ввода.Повторяйте действия 2 до тех пор, пока не завершите ввод PIN-кода.3 Нажмите ручку регулировки громкости для подтверждения.
RECONNECT ON	____: Устройство автоматически повторно подключается, когда устройство Bluetooth, подключавшееся последним, находится в зоне действия. ;OFF: Отмена.
AUTOPAIRINGON	____: Устройство автоматически выполняет сопряжение с поддерживаемым устройством Bluetooth (iPhone/iPod touch/устройство Android), когда оно подключено к входному разъему USB. В зависимости от операционной системы подключенного устройства, данная функция может не работать. ;OFF: Отмена.
INITIALIZE YES	: Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгу и т. д.).;NO: Отмена.
INFORMATION MY BT NAME : Отображает имя устройства (“KD-X3-2B”).;MY ADDRESS: Отображает адрес этого устройства.

* Вы можете одновременно подключать не более двух телефонов Bluetooth и одного аудиоустройства Bluetooth.

Режим проверки совместимости Bluetooth

Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

- Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth.

1 Нажмите и удерживайте нажатой кнопку 🔊 🔍. Отображается сообщение "BLUETOOTH" ↔ "CHECK MODE". На дисплее прокручивается сообщение "SEARCH NOW USING PHONE" → "PIN IS 0000".

2 Найдите и выберите "KD-X3**BT" на устройстве Bluetooth в течение 3 минут.

3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C).

(A) "PAIRING" → "XXXXXX" (6-значный ключ доступа): Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ доступа.

(B) "PAIRING" → "PIN IS 0000": Введите "0000" на устройстве Bluetooth.

(C) "PAIRING": Используйте устройство Bluetooth для подтверждения сопряжения.

После успешного выполнения сопряжения отображается сообщение "PAIRING OK" → "[Имя устройства]" и запускается проверка совместимости Bluetooth. Если отобразится сообщение "CONNECT NOW USING PHONE", выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить. На дисплее мигает надпись "TESTING".

BLUETOOTH®

Результаты подключения мигают на экране. "PAIRING OK" и/или "HANDS-FREE OK" ^4 и/или "AUD.STREAM OK" ^2 и/или "PBAP OK" ^*3 : Совместимо

*1 Совместимо с профилем громкой связи (HFP)
*2 Совместимо с профилем расширенного распространения звука (A2DP)
*3 Совместимо с профилем доступа к телефонной книге (РВАР)

Через 30 секунд отобразится сообщение "PAIRING DELETED", показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.

- Для отмены нажмите и удерживайте в нажатом положении Ⓧ SRC, чтобы отключить питание, затем снова включите питание.

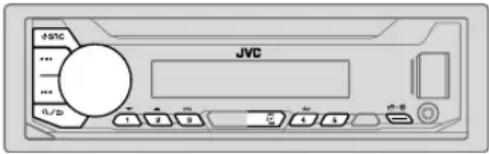

BLUETOOTH — Звук

В режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами.

JVC + - 1 2 3 4 5

Аудиопроигрыватель через Bluetooth

1 Нажмите кнопку несколько раз для выбора BT AUDIO. • Нажатие 🎂 напрямую переключает в BT AUDIO.

2 Для начала воспроизведения включите аудиопроигрыватель Bluetooth.

Задача На передней панели
Воспроизведение/пауза Нажмите ручку регулировки громкости.

Выбор группы/папки	Нажмите кнопку 2 ▲ / 1 ▼.
Переход назад/Переход вперед	Нажмите кнопку ◀◀ / ►▶.
Перемотка назад или вперед	Нажмите и удерживайте нажатой кнопку ◀◀ / ►▶.
Воспроизведение в режиме повтора	Нажмите кнопку 4 ⬇ несколько раз. TRACK REPEAT, ALL REPEAT, REPEAT OFF
Воспроизведение в случайном порядке	Нажмите кнопку 3 ✗ несколько раз. GROUP RANDOM, ALL RANDOM, RANDOM OFF
Выбор файла из папки/списка	См. “Выбор файла из папки/списка” на стр. 8.
Переключение между подключенными аудиоустройствами Bluetooth	Нажмите 5.*

* Нажатие кнопки "Play" на самом подключенном устройстве также вызывает переключение звука, выводимого с устройства.

Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве.

BLUETOOTH®

Настройки для использования приложения JVC Remote

Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC с устройства iPhone/iPod (через Bluetooth или через входной USB-разъем) или смартфона Android (через Bluetooth).

Подготовка:

Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения. Для получения дополнительной информации посетите http://www.jvc.net/cs/car/.

1 Нажмите и удерживайте нажатой кнопку
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/5

По умолчанию: XX

REMOTE APP

SELECT	Выберите устройство (IOS или ANDROID) для использования приложения.
IOS YES	: Выбор устройства iPhone/iPod для использования приложения через Bluetooth или подключения через входной USB-разъем. ; NO: Отмена.Eсли выбрано IOS, выберите источник iPod BT (или iPod USB, если ваш iPhone/iPod подключен через входной USB-разъем), чтобы активировать приложение.Соединение с приложением может быть прервано или разорвано, если:– вы переключите с источника iPod BT на любой источник воспроизведения,подключенный через входной USB-разъем.– вы переключите с источника iPod USB на источник iPod BT.
ANDROID	YES: Выбор смартфона Android для использования приложения через Bluetooth. ;NO: Отмена.
ANDROID LIST *	Выбор смартфона Android для использования из списка.

* Отображается только в том случае, если для параметра [ANDROID] в [SELECT] установлено значение [YES].

STATUS

Отображение состояния выбранного устройства.

IOS CONNECTED: Вы можете использовать приложение с помощью iPhone/iPod, подключенного через Bluetooth или входной USB-разъем.

IOS NOT CONNECTED: Отсутствует устройство IOS, подключенное для использования приложения.

ANDROID CONNECTED: Вы можете использовать приложение с помощью устройства смартфона Android, подключенного через Bluetooth.

ANDROID NOT CONNECTED: Отсутствует устройство Android, подключенное для использования приложения.

Прослушивание iPhone/iPod через Bluetooth

Вы можете прослушивать песни с iPhone/iPod через Bluetooth на данном устройстве.

Нажмите кнопку ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫

Вы можете управлять iPod/iPhone таким же образом, как устройством iPod/iPhone через входной USB-разъем. (→7)
Если вы подсоедините iPhone/iPod к входному USB-разъему во время прослушивания источника iPod BT, источник автоматически переключится на iPod USB. Нажмите ⓍSRC , чтобы выбрать iPod BT, если устройство все еще подключено через Bluetooth.

BLUETOOTH®

Интернет-радио по Bluetooth

Вы можете прослушивать Spotify с устройства iPhone/iPod touch/Android через Bluetooth на данном устройстве.

- Убедитесь в том, что входной USB-разъем не подключен ни к какому устройству.

Прослушивание Spotify

Подготовка:

Выберите [ON] для [SPOTIFY SRC] в [SOURCE SELECT]. (→)

1 Откройте приложение Spotify на вашем устройстве.
2 Подключите ваше устройство через соединение Bluetooth. (40)
3 Нажмите кнопку ⓍSRC несколько раз, чтобы выбрать SPOTIFY (для iPhone/iPod) или SPOTIFY BT (для устройства Android).

Источник переключится и автоматически запустится воспроизведение принимаемого вещания.

- Вы можете управлять Spotify таким же образом, как Spotify через входной USB- разъем. (→)

AUX

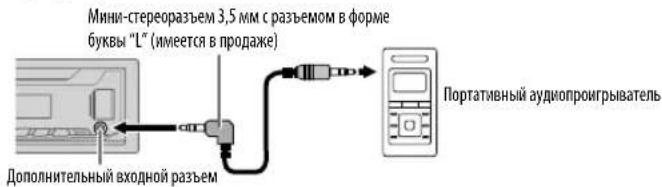

Использование портативного аудиопроигрывателя

1 Подключите портативный аудиопроигрыватель (имеется в продаже).

Мини-стереоразъем 3,5 мм с разъемом в форме буквы "L" (имеется в продаже) Портативный аудиопроигрыватель Дополнительный входной разъем

2 Выберите [ON] для [BUILT-IN AUX] в [SOURCE SELECT]. (→)
3 Нажмите кнопку несколько раз для выбора AUX.
4 Включите портативный аудиопроигрыватель и начните воспроизведение.

Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала.

ЗВУКОВЫЕНАСТРОЙКИ

1 Нажмите и удерживайте нажатой кнопку 📞-
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию: XX

EQ SETTING
PRESET EQ	Выберите предварительно установленный режим эквалайзера, соответствующего музыкальному жанру.Чтобы использовать настройки, заданные в [EASY EQ] или [PRO EQ], выберите [USER].FLAT/DRVN 3/DRVN 2/DRVN 1/HARD ROCK/HIP HOP/JAZZ/POP/R&B/USER/CLASSICALЭквалайзер в зависимости от дорожных условий (DRVN 3:DRVN 2 /DRVN 1)усливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин
EASY EQ	Настройте собственные параметры звука.Настройки сохраняются в разделе [USER].Заданные настройки могут повлиять на текущие настройки [PRO EQ].SUB.W SP*1*2:От 00 до +06 (По ул.03чанию:SUB.W*1*3:От −50 до +10 00BASS:От LVL−09 до LVL+09LVL 00MID:От LVL−09 до LVL+09LVL 00TRE:От LVL−09 до LVL+09LVL 00

PRO EQ	Настройте собственные параметры звука.• Настройки сохраняются в разделе [USER].• Заданные настройки могут повлиять на текущие настройки [EASY EQ].
62.5HZ
	От LEVEL -09 до LEVEL +09 (LEVEL 00): Настройте уровень для сохранения в каждом источнике.(Перед выполнением настройки выберите источник, который необходимо настроить.)
	ON: Включение усиленных нижних частот.;OFF: Отмена.
100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/16KHZ
	От LEVEL -09 до LEVEL +09 (LEVEL 00): Настройте уровень для сохранения в каждом источнике.(Перед выполнением настройки выберите источник, который необходимо настроить.)
Q FACTOR 1.35	/1.50/2.00 : Настройка коэффициента качества.
AUDIO CONTROL
BASS BOOST	От LEVEL +01 до LEVEL +05: Выбор предпочитаемого уровня подъема нижних частот.;OFF: Отмена.
LOUDNESS LEVEL 01	/LEVEL 02: Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости.;OFF: Отмена
SUB.W LEVEL*1	SPK-OUT *2	(Не применимо, когда выбран 3-полосный кроссовер.)ОтSUB.W 00 до SUB.W +06 (SUB.W +03):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода.(→1)
	PRE-OUT *3	ОтSUB.W -50 поSUB.W +10 (SUB.W 00):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (REAR/SW) через внешний усилитель(→1)
SUBWOOFER SET*8	ON: Включение выходного сигнала низкочастотного динамика.;OFF: Отмена.

*1,*2,*3:(+9)

ЗВУКОВЫЕ НАСТРОЙКИ

FADER	(Не применимо, когда выбран 3-полосный кроссовер.)POSITION R15 до POSITION F15 (POSITION 00): Настройка выходного баланса передних и задних динамиков.
BALANCE*4	POSITION L15 до POSITION R15 (POSITION 00): Настройка выходного баланса левых и правых динамиков.
VOLUME ADJUST	От LEVEL −15 до LEVEL +06(LEVEL 00): Программирование первоначального уровня громкости для каждого источника (в сравнении с уровнем громкости FM). Перед настройкой выберите источник, который необходимо настроить.
AMP GAINLOW POWER	: Ограничение максимального уровня громкости значением 25.(Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ;HIGH POWER: Максимальный уровень громкости — 35.
SPK/PRE OUT	(Не применимо, когда выбран 3-полосный кроссовер.)В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. (←20, Настройки выхода на динамики)
SPEAKER SIZE	В зависимости от выбранного вами типа кроссовера (→[X 'OVER TYPE]), будут отображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера. (←20, Настройки кроссовера)По умолчанию выбран тип 2-полосового кроссовера.
X 'OVER
DTA SETTINGS	Для настроек, → 22, Настройки функции цифровой задержки сигнала.
CAR SETTINGS
X' OVER TYPE Внимание : Настройте уровень громкости перед тем, как изменять[X' OVER TYPE], во избежание неожиданного повышения или понижения выходного уровня.
2-WAY	(Отображается только в том случае, если выбран параметр [3-WAY].)YES: Выбор типа 2-полосового кроссовера. ;NO: Отмена.
3-WAY	(Отображается только в том случае, если выбран параметр [2-WAY].)YES: Выбор типа 3-полосового кроссовера. ;NO: Отмена.

SOUND EFFECT
SPACE ENHANCE	(Не применимо для источника TUNER.)SMALL/MEDIUM/LARGE: Виртуальное улучшение звукового пространства. ;OFF: Отмена.
SND RESPONSE LEVEL1	/LEVEL2/LEVEL3: Виртуальное повышение реалистичности звучания. ;OFF: Отмена.
SOUND LIFT LOW	/MIDDLE HIGH: Виртуальная регулировка позиции звука,воспроизводимого через динамики. ;OFF: Отмена.
VOL LINK EQ ON	: Усиление частоты в целью снижения шума, слышимого извне автомобиля, илишума шин. ;OFF: Отмена.
K2 TECHNOLOGY	(Не применимо для источника TUNER и источника AUX.)ON: Улучшение качества звучания сжатых музыкальных данных. ;OFF: Отмена.

*1 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение[ON]. (-48)

*2 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [SUB.W/SUB.W]. (→20)

*3 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W] (-20)

*4 Эта настройка не влияет на выходной сигнал сабвуфера.

ЗВУКОВЫЕ НАСТРОЙКИ

Настройки выхода на динамики[SPK/PRE OUT]

(Доступно, только если для параметра [X' OVER TYPE] установлено значение [2-WAY]) (→ 19)

Выберите настройку выхода на динамики[SPK/PRE OUT], в соответствии с методом подключения динамиков.

Подсоединение через разъемы линейного выхода

Для подключений через внешний усилитель.(31)

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	FRONT REAR/SW
REAR/REAR	Выход на передние динамики Выход	на задние динамики
REAR/SUB.W(по умолчанию)	Выход на передние динамики Выход	сабвуфера
SUB.W/SUB.W	Выход на передние динамики Выход	сабвуфера

Подсоединение через акустические провода

Для подключений без использования внешнего усилителя. Однако данная настройка также позволяет использовать низкочастотный динамик. (31)

Настройка в[SPK/PRE OUT]	Аудиосигнал через провод заднего динамика
	L (левый) R (правый)
REAR/REAR	Выход на задние динамики Выход на задние динамики
REAR/SUB.W	Выход на задние динамики Выход на задние динамики
SUB.W/SUB.W	Выход сабвуфера	(Звук отключен)

Если выбрано [SUB.W/SUB.W]:

• [120HZ] выбрано в [SUBWOOFER LPF] и опция [THROUGH] недоступна. (→21)
• [POSITION R02] выбрано в [FADER] и для выбора доступен диапазон с [POSITION R15] до [POSITION 00]. (→9)

Настройкикроссовера

Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

Внимание

Выбирайте тип кроссовера в соответствии с конфигурацией подключения динамиков. (→31)

Если вы выберите неправильный тип:

• Динамики могут повредиться.
- Уровень выходного звука может быть чрезмерно высоким или низким.

SPEAKER SIZE

Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.

• Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.
• Когда выбран 2-полосный кроссовер, если значение [NONE] выбрано для [TWEETER] в [FRONT], [REAR] и [SUBWOOFER] для [SPEAKER SIZE], настройка [X' OVER] для выбранного динамика не доступна.
• Когда выбран 3-полосный кроссовер, если значение [NONE] выбрано для [WOOFER] в [SPEAKER SIZE], настройка [X'OVER] для [WOOFER] не доступна.

X'OVER(кроссовер)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ] {SW LPF FRQ}/[HPF FRQ]/[LPF FRQ]: Регулировка частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот).
  Если выбран[THROUGH], все сигналы передаются на выбранные динамики.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Регулировка крутизны кроссовера.
  Доступно для выбора, только если для частоты кроссовера выбрана другая настройка, кроме [THROUGH].
• [SW LPF PHASE]/[PHASE]: Выбор фазы выходного сигнала динамика в соответствии с выходным сигналом другого динамика.
  • [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Регулировка уровня выходного сигнала выбранного динамика.

ЗВУКОВЫЕ НАСТРОЙКИ

Элементы настройки 2-полосного кроссовера

SPEAKER SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE(не подключено)
REAR*1	8CM/10CM/12CM/13CM 16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10/NONE (не подключено)
SUBWOOFER*2*3	16CM/20CM/25CM/30CM 38CM OVERNONE (не подключено)
X'OVER
TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	От-08DB до00DB
	GAIN RIGHT	От-08DB до00DB
FRONT HPF F-HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	F-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	F-HPF GAIN	От-08DB до00DB
REAR HPF*1	R-HPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	R-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	R-HPF GAIN	От-08DB до00DB
SUBWOOFER LPF*2*3	SW LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-06DB/-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE(180°)/NORMAL(0°)
	SW LPF GAIN	От-08DB до00DB

Элементы настройки 3-полосного кроссовера

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*3	16CM/20CM/25CM/30CM/38CM OVER/NONE (не подключено)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
SLOPE	-06DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN	От -08DBdo 00DB
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
HPF SLOPE	-06DB/-12DB
LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
LPF SLOPE	-06DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN	От -08DBdo 00DB
WOOFER*3	LPF FRQ 30HZ /40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
SLOPE	-06DB/-12DB
PHASE	REVERSE(180°)/NORMAL(0°)
GAIN	От -08DBdo 00DB

*1 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/REAR] или [REAR/SUB.W]. (20)
*2 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W] (-20)
*3 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON]. (48)

ЗВУКОВЫЕ НАСТРОЙКИ

Настройки функции цифровой задержки сигнала

Функция цифровой задержки сигнала устанавливает время задержки выходного сигнала динамика для создания более подходящих условий для вашего автомобиля.

- Для получения дополнительной информации, ➔ Определение значения для параметров [DISTANCE] и [GAIN] в [DTA SETTINGS].

DTA SETTINGS
POSITION	Выбор позиции прослушивания (контрольная точка).ALL: Без компенсации; FRONT RIGHT: Переднее правое сиденье;FRONT LEFT: Переднее левое сиденье; FRONT ALL: Переднее сиденье[ FRONT ALL] отображается, только когда для параметра [X'OVER TYPE] установлено значение [2-WAY]. (-49)
DISTANCE *1	От OCM до 610CM: Тонкая регулировка расстояния для компенсации.
GAIN *1	От —8DB до ODB: Тонкая регулировка уровня выходного сигнала выбраннного динамика.
DTA RESET YES	: Сброс настроек ([DISTANCE] и [GAIN]) выбранного параметра [POSITION] на значения по умолчанию. ; NO: Отмена.
CAR SETTINGS	Задайте тип вашего автомобиля и место расположения заднего динамика, чтобы выполнить настройки для [DTA SETTINGS].
CAR TYPE COMPACT	/ FULL SIZE CAR/WAGON/MINIVAN/SUV/MINIVAN(LONG): Выбор типа автомобиля. ;OFF: Без компенсации.
R-SP LOCATION *2	Выбор места расположения задних динамиков в автомобиле для расчета максимального расстояния от выбранной позиции прослушивания (контрольной точки).DOOR REAR DECK: Доступно для выбора, только когда для параметра [CAR TYPE] выбрано [OFF], [COMPACT] [FULL SIZE CAR], [WAGON] или [SUV]2ND ROW/3RD ROW: Доступно для выбора, только когда для параметра [CAR TYPE] выбрано[MINIVAN] или [MINIVAN(LONG)].

Определение значения для параметров [DISTANCE] и [GAIN] в [DTA SETTINGS]

10 cm 41 cm 75 cm 50 cm 47.5 cm 40 cm

Если вы укажите расстояние от центра текущей заданной позиции прослушивания до каждого динамика, будет автоматически вычислено и установлено время задержки.

1 Определите центр текущей заданной позиции прослушивания в качестве контрольной точки.
2 Измерьте расстояния от контрольной точки до динамиков.
3 Вычислите разницу между расстоянием до самого удаленного динамика (заднего динамика) и других динамиков.
4 Установите значени[DISTANCE], вычисленное в шаге 3, для каждого отдельного динамика.
5 Отрегулируйте парамет[GAIN]для каждого отдельного динамика.

Пример: Когда в качестве позиции прослушивания выбрано [FRONT ALL]

*1 Перед выполнением настройки выберите динамик:

Когда выбран 2-полосный кроссовер:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER:

- Параметры[REAR LEFT], [REAR RIGHT] и [SUBWOOFER] доступны для выбора, только если для параметров [REAR] и [SUBWOOFER] в [SPEAKER SIZE] выбрано значение, отличное от [NONE]. (→1)

Когда выбран 3-полосный кроссовер:

TWEETER LEFT/TWEETER RIGHT/MID LEFT MID RIGHT/WOOFER:

- Параметры[WOOFER] доступны для выбора, только если для параметров [WOOFER] в [SPEAKER SIZE] выбрано значение, отличное от [NONE].(→21)

*2 Отображается, только когда для параметра [X'OVER TYPE] установлено значение [2-WAY] (→9) и если для параметра [REAR] в [SPEAKER SIZE] выбрана настройка, отличная от [NONE] (→1)

НАСТРОЙКИДИСПЛЕЯ

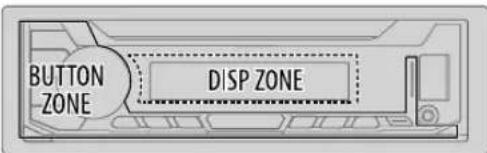

BUTTON ZONE DISP ZONE

1 Нажмите и удерживайте нажатой кнопку 📄-
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию: XX

DISPLAY

DIMMER

Затемнение подсветки.OFF: Затемнение выключено. Яркость переключается на настройку [DAY].ON: Затемнение включено. Яркость переключается на настройку [NIGHT](←BRIGHTNESS)]DIMMER TIME: Настройка времени включения и выключения затемнения.1 Поверните ручку регулировки громкости для настройки значения времени [ON], а затем нажмите ее.2 Поверните ручку регулировки громкости для настройки значения времени [OFF], а затем нажмите ее.(По умолчан:[ON]: 18:00; [OFF]: 6:00)DIMMER AUTO: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.*1

BRIGHTNESS

Настройка яркости для дневного и ночного времени по отдельности.1 DAY/NIGHT Выбор дневного или ночного времени.2 Выбор зоны. (См. рисунок.)3 OT LEVEL 00 до LEVEL 31: Задание уровня яркости.

TEXT SCROLL *2	SCROLL ONCE: Однократная прокрутка отображаемой информации. ;
	SCROLL AUTO: Повторная прокрутка через 5-секундные интервалы. ;
	SCROLL OFF: Отмена.

*1 Необходимо подключение провода регулятора освещенности. (31)
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

СПРАВОЧНЫЕМАТЕРИАЛЫ

Обслуживание

Чистка устройства

В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема

Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Соблюдайте осторожность, чтобы не повредить разъем.

Разъем (на обратной стороне лицевой панели)

■ Дополнительная информация

Для: — Последние обновления встроенного программного обеспечения и последний список

поддерживаемых функций

– Оригинальное приложение JVC

– Любая другая последняя информация

Посетите http://www.jvc.net/cs/car/.

Воспроизводимые файлы

• Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для воспроизведения звуковых файлов, посетите http://www.jvc.net/cs/car/.
  • Воспроизводимый звуковой файл:
  MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)
  • Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32
  Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей воспроизведение может оказаться невозможным.

Об устройствах USB

• Запрещается подключать USB-носитель через USB-концентратор.
• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.
• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1,5 А.

06 iPod/iPhone

• Через входной USB-разъем: Made for
• iPod touch (5th n 6th generation)
• iPod nano (7th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus
• Через Bluetooth: Made for
• iPod touch (5th и 6th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus
• Просмотр видеофайлов в меню "Videos" в режиме [HEAD MODE] невозможен.
• Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.
• В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве.

Об устройствах Android

• Данное устройство поддерживает Android OS 4.1 и выше.
• Некоторые устройства Android (с OS 4.1 и выше) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.
• Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и АОА 2.0, данное устройство всегда воспроизводит через АОА 2.0 в качестве приоритета.

0 функции Spotify

• Приложение Spotify поддерживает:
  — iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 или выше)
• iPod touch (5th n 6th generation)
• Android OS 4.0.3 или выше
• Spotify является услугой, предоставляемой третьей стороной, поэтому ее технические и функциональные характеристики могут изменяться без предварительного уведомления. Соответственно, совместимость может нарушаться, либо некоторые или все из предоставляемых услуг могут стать недоступными.
• Некоторые функции Spotify не могут управляться с данного устройства.
• По всем вопросам работы с приложением, пожалуйста, обращайтесь в Spotify по адресу .

СПРАВОЧНЫЕ МАТЕРИАЛЫ

О функции Bluetooth

• В зависимости от версии Bluetooth некоторые устройства Bluetooth не могут быть подключены к этому устройству.
• Устройство может не работать с некоторыми устройствами Bluetooth.
• Окружающая среда оказывает влияние на состояние сигнала.

Изменение отображаемой информации

Каждое нажатие кнопки переключает отображаемую информацию.

- Если информация не доступна или не записана, отображается сообщение "NO TEXT", "NO NAME" или другая информация (например, название радиостанции) либо экран будет пустым.

Название источника	Информация на дисплее
FM или AM	Частота ➔ Часы ➔ Частота с синхронизацией музыки* ➔ (обратно к началу)
	(Только для FM-радиостанций системы передачи цифровой информации)Название радиостанции (PS)/Тип программы (PTY) ➔ Радиотекст ➔ Радиотекст+ ➔ Радиотекст+ название/Радиотекст+ исполнитель ➔ Частота ➔ Часы ➔ Название радиостанции (PS)/Тип программы (PTY) с синхронизацией музыки* ➔ (обратно к началу)
USB (Для файлов MP3/WMA/AAC/WAV/FLAC)Название песни/Исполнитель ➔ Название альбома/Исполнитель ➔ Имя папки ➔ Имя файла ➔ Время воспроизведения Часы Название песни/ Исполнитель с синхронизацией музыки* ➔ (обратно к началу)
iPod USB/iPod BT или ANDROID	Когда выбрано[HEAD MODE]/[AUTO MODE](●) :Название песни/Исполнитель ➔ Название альбома/Исполнитель ➔ Время воспроизведения ➔ Часы ➔ Название песни/Исполнитель с синхронизацией музыки* ➔ (обратно к началу)
SPOTIFY/SPOTIFY BT	Контекстное название ➔ Название песни ➔ Имя исполнителя ➔ Название альбома ➔ Время воспроизведения Часы Контекстное название с синхронизацией музыки* ➔ (обратно к началу)

Название источника	Информация на дисплее
BT AUDIO	Название песни/Исполнитель ➔ Название альбома/Исполнитель ➔ Время воспроизведения ➔ Часы ➔Название песни/Исполнитель с синхронизацией музыки* ➔ (обратно к началу)
AUX	AUX ➔ Масы АУК с синхронизацией музыки* (обратно к началу)

* Яркость подсветки кнопок изменяется и синхронизируется с музыкой.

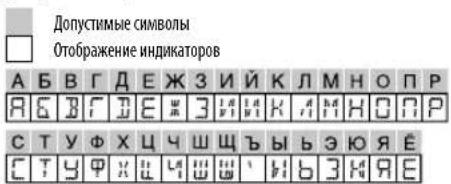

Доступные кириллические символы

Допустимые символы Отображение индикаторов

УСТРАНЕНИЕПРОБЛЕМ

Симптомы Способы устранения
Общие характеристики	Звук не слышен. • Установите оптимальный уровень громкости.• Проверьте кабели и соединения.
	Отображается надпись "MISWIRING CHECK WIRING THEN PWR ON".	Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамяков должным образом изолированы. Снова включите питание.
	Отображается надпись "PROTECTING SEND SERVICE".	Отправьте устройство в ближайший сервисный центр.
	Источник нельзя выбрать.	Проверьте настрой[SOURCE SELECT]. (→4)
Радпротением	• Слабый радиоприем.• Статические помехи при прослушивании радио.	Плотно вставьте антенну.
USB/Prod	Неправильный порядок воспроизведения.	Порядок воспроизведения определяется по имени файла.
	Время от начала воспроизведения неправильное.	Это зависит от прежнего процесса записи.
	Отображается сообщение "NOT SUPPORT", и файл пропускается.	Убедитесь в том, что файл имеет формат, поддерживаемый для воспроизведения. (→24)
	Продолжает мигать текст "READING".	• Не используйте многоуровневую мерархическую структуру и много папок.• Повторно подключите USB устройство.
	Отображается надпись "UNSUPPORTED DEVICE".	• Убедитесь в том, что подключенное устройство совместимо с данным устройством и что формат файловой системы поддерживается. (→24)• Повторно подключите устройство.
	Отображается надпись "UNRESPONSIVE DEVICE".	Убедитесь в том, что устройство исправно, и повторно подключите устройство.
	Отображается надпись "USB HUB IS NOT SUPPORTED".	Данное устройство не поддерживает USB-устройства, подключенные через USB-концентратор.
	Отображается надпись "CANNOT PLAY".	Подключите устройство USB, содержащее доступные для воспроизведения аудиофайлы.

Симптомы	Способы	устранения
USB/iPod	Источник не переключаетсяна "USB" при подключенииUSB-устройства во времяпрослушивания другого источника.Отображается надпись "USB ERROR".	USB-порт отбирает мощность, превышающую конструктивную предельную нагрузку. Выключите питание и отсоедините USB-устройство. Затем включите питание и переподсоедините USB-устройство.Если это не решит проблему, выключите и включите питание (или выполните сброс настроек устройства) перед тем как заменить USB-устройство другим.
	Проигрыватель iPod/iPhone невключается или не работает	Проверьте соединение между устройством и iPod/iPhone.Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки.
	"LOADING" отображается при переходе в режим поиска посредством нажатия	Данное устройство еще подготовливает список музыки на iPod/iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже.
	Правильные символы не отображаются.	Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.В зависимости от выбранного вами языка отображения(→), некоторые символы могут отображаться неправильно.
ANDROID	Во время воспроизведенияне слышен звук.Звук выводится только с устройства Android.	Повторно выполните подключение устройства Android.Если работает режим [AUDIO MODE]. запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.Если работает режим [AUDIO MODE]. перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.Перезапустите устройство Android.Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство.(→24)
	Не удается воспроизвести в режиме [AUTO MODE].	Убедитесь в том, что приложение JVC MUSIC PLAY APP установлено на устройство Android.(→)Повторно выполните подключение устройства Android и выберите соответствующий режим управления.(→8)Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE].(→24)

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы	Способы	устранения
ANDROID	Продолжает мигать текст “NO DEVICE” или “READING”.	Отключите на устройстве Android опции для разработчика.Повторно выполните подключение устройства Android.Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]. (→24)
	Прерывистое воспроизведение или пропускается звук.	Выключите режим энергосбережения на устройстве Android.
	“CANNOT PLAY” • Убедитесь, что устройство Android содержит аудиофайлы, доступные для воспроизведения.Повторно выполните подключение устройства Android.Перезапустите устройство Android.
Spotify	“DISCONNECTED” USB отсоединено от основного аппарата. Пожалуйста, убедитесь в том, что устройство правильно подключено через USB.
	“CONNECTING” • Подключение через входной USB-разъем: Идет подключение устройства к основному аппарату. Пожалуйста, подождите.Подключение через Bluetooth: Bluetooth отсоединено. Пожалуйста, проверьте соединение Bluetooth и убедитесь в том, что и устройство и данный аппарат сопряжены и соединены.
	“CHECK APP” Приложение Spotify не подключено надлежащим образом или пользователь не вошел в систему. Завершите приложение Spotify и перезапустите, затем выполните вход в ваш аккаунт Spotify.
Bluetooth*	Устройства Bluetooth не обнаружены.	Выполните поиск с устройства Bluetooth еще раз.Выполните сброс устройства. (→3)
	Сопряжение невозможно. • Удостоверьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.Удалите информацию о сопряжением с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. (→0)
	Возникает эхо или шум.	Отрегулируйте положение микрофона. (→10)Проверьте настрой [ECHO CANCEL]. (→2)

Симптомы Способы устранения
Bluetooth ^5	Плохое качество звука телефона.	Уменьшите расстояние между устройством и устройством Bluetooth.Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.
	Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.	Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.Выключите и включите приемник, затем подключите устройство.Другие устройства Bluetooth могут пытаться подключиться к устройству.
	Не удается осуществить управление подключенным аудиопроигрывателем Bluetooth.	Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP —профиль удаленного управления звуком и видеоизображением).(См. инструкции к аудиопроигрывателю.)Отключите и подключите проигрыватель Bluetooth еще раз.
	“PLEASE WAIT” Приемник выполняет подготовку к использованию функции Bluetooth. Если сообщение не исчезает, выключите и снова включите устройство, после чего выполните повторное подключение устройства Bluetooth.
	“NOT SUPPORT” Подключенный телефон не поддерживает функцию распознавания голоса.
	“ERROR”	Попытайтесь выполнять операцию еще раз. Если снова отображается сообщение “ERROR”, проверьте, поддерживает ли устройство запрашиваемую функцию.
	“H/W ERROR”	Выполните сброс приемника и повторите операцию. Если снова отображается сообщение “H/W ERROR”, обратитесь в ближайший сервисный центр.
	“SWITCHING NG”	Подключенные телефоны могут не поддерживать функцию переключения телефонов.

При повторном возникновении проблем сбросьте устройство. (→)

ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

Тонер	FM Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц)
	Полезная чувствительность(отношение сигнал/шум = 26 дБ)	0,71 мкВ/75 Ом (8,2 дбф)
	Пороговая чувствительность(ДИН отношение сигнал/шум = 46 дБ)	2,0 мкВ/75 Ом
	Частотная характеристика ( ± 3 дБ) 30 Гц — 15 кГц
	Отношение сигнал/шум (МОКО) 64 дБ
	Разделение стереоканалов (1 кГц) 40 дБ
	AM(MW)	Диапазон частот 531 кГц — 1 611 кГц (интервалом 9 кГц)
		Полезная чувствительность(отношение сигнал/шум = 20 дБ)
	AM(LW)	Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц)
		Полезная чувствительность(отношение сигнал/шум = 20 дБ)
USB	USB-стандарт USB 1.1, USB 2.0 (Полноскоростной)
	Совместимые устройства Запоминающее устройство большой емкости
	Система файлов FAT12/16/32
	Максимальный ток источника питания Постоянный ток 5 В	--- 1,5 А
	Цифро-аналоговый преобразователь 24 бит
	Частотная характеристика ( ± 1 дБ)	20 Гц — 20 кГц
	Отношение сигнал/шум (1 кГц)	105 дБ
	Динамический диапазон	90 дБ
	Разделение каналов	85 дБ
	MP3-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio

USB	AAC-декодирование	Файлы AAC-LC".aac",".m4a"
	WAV-декодирование	Линейный PCM
	FLAC-декодирование	Файл FLAC, до 24 бит/96 кГц
Вспом.оборуд.	Частотная характеристика ( ± 3 дБ)	20 Гц — 20 кГц
	Максимальное напряжение на входе	1 000 мВ
	Полное сопротивление на входе	30 кОм

Bluetooth	Версия	Bluetooth 3.0
	Диапазон частот	2,402 ГГц — 2,480 ГГц
	Выходная мощность	Класс мощности 2: +4 дБм (МАКС.), 0 дБм (СРЕД.)
	Максимальный диапазон связи Луч обзора приблизительно 10 м (32,8 фута)
	Сопряжение	SSP (Secure Simple Pairing — безопасное простое сопряжение)
	Профиль	HFP1.6 (Hands-Free Profile — профиль громкой связи)A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука)AVRCP1.5 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеозображением)РВАР (Phonebook Access Profile — профиль доступа к телефонной книге)SPP (Serial Port Profile — профиль последовательного порта)

Звук	Максимальная выходная мощность 50 Вт × 4 или
		50 Вт × 2 + 50 Вт × 1 (Низкочастотный динамик = 4 Ом)
	Полный диапазон частот(енее чем 1 % THD)	22 Вт × 4
	Полное сопротивление катушкигромкоговорителя	4 Ом — 8 Ом
	Уровень/нагрузка предусилителя (USB)	нагрузка 2 500 мВ/10 кОм
	Полное сопротивление выходапредусилителя	≤ 600 Ом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие характеристики

Рабочее напряжение(допустимо от 10,5 В — 16 В)

14,4 В

Максимальное текущее потребление 10 А

Диапазон рабочих температур -10^ — +60°C

Установочные размеры (Ш × В × Г) 182 мм × 53 мм × 100 мм

Вес нетто (включая декоративную панель и 0,6 кг посадочный корпус)

Данные могут быть изменены без уведомления.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

▲ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземпением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
  • Во избежание короткого замыкания:
  — Изолируйте неподсоединенные провода с помощью виниловой ленты.
  — После установки обязательно заземлите данное устройство на корпус автомобиля.
  — Закрепите провода с помощью фиксаторов кабеля и оберните провода, контактирующие с металлическими частями, виниловой лентой, чтобы защитить провода.

⚠️ Внимание

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков ⊖ к корпусу машины, проводу заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. (19)
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
  • Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Список деталей для установки

(A) Передняя панель

(C) Посадочный корпус

(E) Ключ для демонтажа

(B) Декоративная панель

(D) Жгут проводов

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел "Подключение проводов". (31)
3 Установите устройство в вашем автомобиле.
См. раздел "Установка устройства (установка в приборную панель)".
4 Подключите клемму— автомобильного аккумулятора.
5 Нажмите ⓍSB6бы включить питание.
6 Отсоедините переднюю панель и выполните сброс устройства в течение 5 секунд. (→3)

Установка устройства (установка в приборную панель)

При установке без посадочного корпуса

1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине).

⚠️ Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

Порядок извлечения устройства

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Подключениепроводов

При подсоединеним внешнего усилителя подсоедините его провод заземления к корпусу автомобиля, чтобы предотвратить повреждение устройства.

Фронтальный выход/3-полосного кроссовера: Выход на среднечастотный динамик

Выходные разъемы для задних/низкочастотного динамиков/3-полосного кроссовера:

Выход на низкочастотный динамик

Подключение разъемов ISO на некоторых автомобилях VW/Audi или Opel (Vauxhall)

Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке.
    note bottom of Kabelb_zagitania: Схема соединений по умолчанию

Нитель (10 A) ③ (D) ② Разъем для антенны Входной разъем микрофона (-10)

Жёлтый (Кабель батареи)

Красный (Кабель зажигания)

Красный (A7)

Жёлтый (A4)

Лампа синяя/жёлтая

(Провод дистанционного

управления с руля)

STEERING WHEEL

REMOTE INPUT

К адаптеру дистанционного управления с руля

Контакт Цвет и функция
A4 Жёптый : Аккумулятор
A5 Синий/белый : Управление питанием (12 В === 350 мА)
A6 Оранжевый/белый : Переключатель управления освещением автомобиля
A7 Красный : Зажигание (ACC)
A8 Чёрный : Заземляющее соединение (земля)
B1	Фиолетовый ⊕	: Задний динамик (правый)Для 3-полосного кроссовера: Высокочастотный динамик (правый)
B2	Фиолетовый/чёрный ⊖
B3	Серый ⊕	: Передний динамик (правый)Для 3-полосного кроссовера: Среднечастотный динамик (правый)
B4	Серый/чёрный ⊖
B5	Белый ⊕	: Передний динамик (левый)Для 3-полосного кроссовера: Среднечастотный динамик (левый)
B6	Белый/чёрный ⊖
B7	Зелёный ⊕	: Задний динамик (левый)*Для 3-полосного кроссовера: Высокочастотный динамик (левый)
B8	Зелёный/чёрный ⊖

* Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки, → 20.

Если в автомобиле отсутствует разъем ISO

Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем.

Разъемы ISO

libFLAC
