MANUALE UTENTE 29PT8509 PHILIPS

IT Notare i riferimenti del vostro televisore situati sull’imballaggio o sul retro dell’apparecchio.

Introduzione La ringraziamo per aver acquistato questo televisore. Il presente manualetto è stato concepito per aiutarla ad installare e utilizzare il suo televisore. Le consigliamo vivamente di leggerlo fino in fondo. Dichiarazione di conformità Questo apparecchio è fabbricato nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D. M. 26/03/92 ed in particolare è conforme alle prescrizioni dell’art. 1 dello stesso D.M. Si dichiara che l’apparecchio televisore a colori (vedere indicazioni sull’etichetta nel retro della televisione) risponde alle prescrizioni dell’art.2 comma 1 del D.M. 28 Agosto 1995 n. 548. Fatto a Dreux, il Agosto 2003 P. E.G.P. 1, rue de Réveillon 28104 Dreux France

Direttive per il riciclaggio Il vostro televisore si compone di materiali riutilizzabili o riciclabili. Per ridurre al minimo la dispersione di rifiuti nell’ambiente, alcune imprese specializzate ritirano gli apparecchi usati per smontarli e recuperare i pezzi riutilizzabili (informarsi presso il rivenditore).

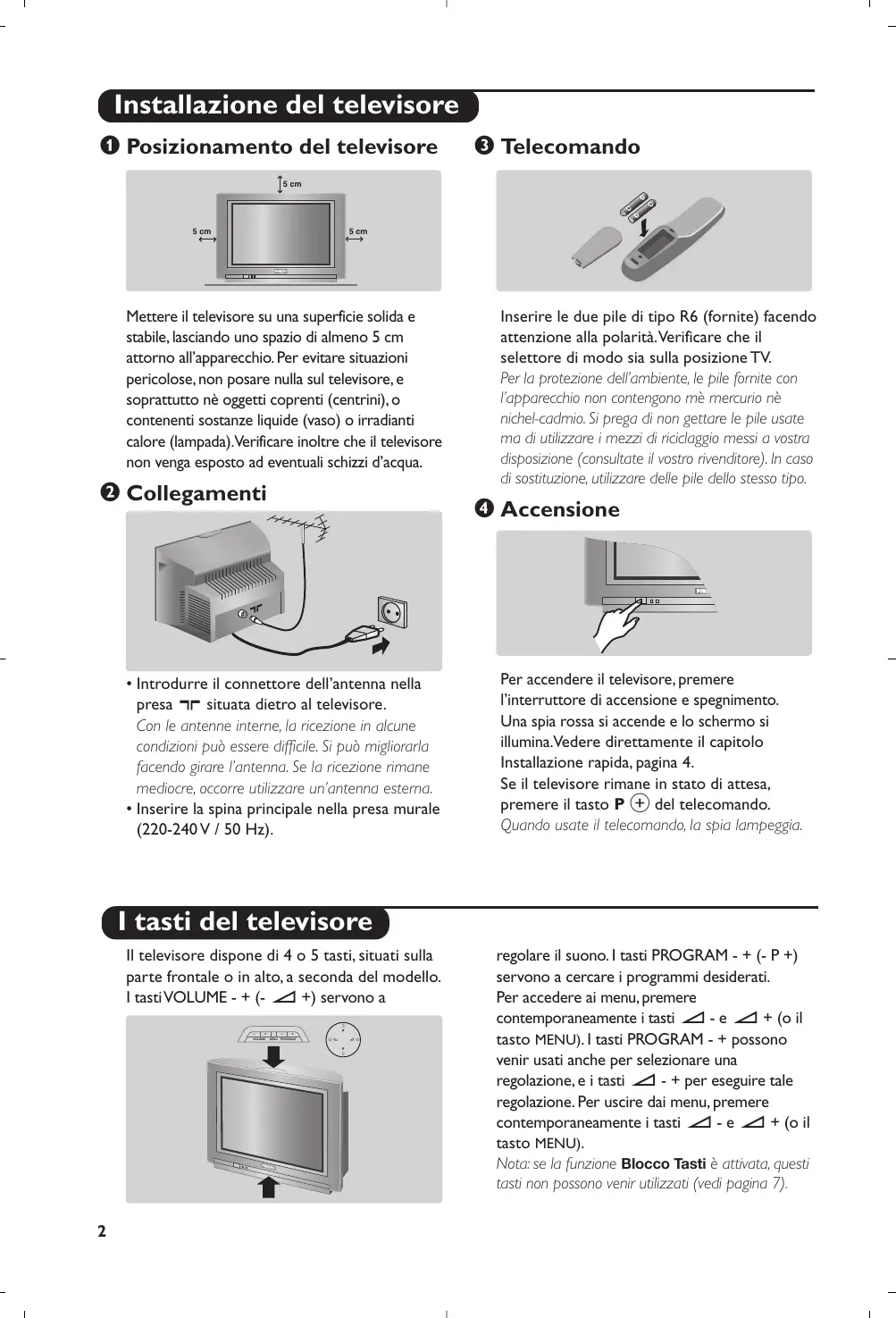

Installazione del televisore & Posizionamento del televisore

Mettere il televisore su una superficie solida e stabile, lasciando uno spazio di almeno 5 cm attorno all’apparecchio. Per evitare situazioni pericolose, non posare nulla sul televisore, e soprattutto nè oggetti coprenti (centrini), o contenenti sostanze liquide (vaso) o irradianti calore (lampada).Verificare inoltre che il televisore non venga esposto ad eventuali schizzi d’acqua.

Inserire le due pile di tipo R6 (fornite) facendo attenzione alla polarità.Verificare che il selettore di modo sia sulla posizione TV. Per la protezione dell’ambiente, le pile fornite con l’apparecchio non contengono mè mercurio nè nichel-cadmio. Si prega di non gettare le pile usate ma di utilizzare i mezzi di riciclaggio messi a vostra disposizione (consultate il vostro rivenditore). In caso di sostituzione, utilizzare delle pile dello stesso tipo.

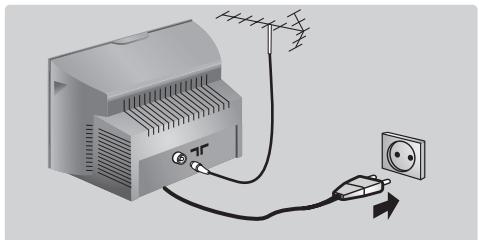

• Introdurre il connettore dell’antenna nella presa : situata dietro al televisore. Con le antenne interne, la ricezione in alcune condizioni può essere difficile. Si può migliorarla facendo girare l’antenna. Se la ricezione rimane mediocre, occorre utilizzare un’antenna esterna. • Inserire la spina principale nella presa murale (220-240 V / 50 Hz).

Per accendere il televisore, premere l’interruttore di accensione e spegnimento. Una spia rossa si accende e lo schermo si illumina.Vedere direttamente il capitolo Installazione rapida, pagina 4. Se il televisore rimane in stato di attesa, premere il tasto P # del telecomando. Quando usate il telecomando, la spia lampeggia.

I tasti del televisore Il televisore dispone di 4 o 5 tasti, situati sulla parte frontale o in alto, a seconda del modello. I tasti VOLUME - + (- ” +) servono a -

regolare il suono. I tasti PROGRAM - + (- P +) servono a cercare i programmi desiderati. Per accedere ai menu, premere contemporaneamente i tasti ” - e ” + (o il tasto MENU). I tasti PROGRAM - + possono venir usati anche per selezionare una regolazione, e i tasti ” - + per eseguire tale regolazione. Per uscire dai menu, premere contemporaneamente i tasti ” - e ” + (o il tasto MENU). Nota: se la funzione Blocco Tasti è attivata, questi tasti non possono venir utilizzati (vedi pagina 7).

I tasti del telecomando Stato di attesa Per selezionare il modo Stato di attesa. Per riaccendere il televisore, premere b, P @ # o 0 9.

Selezione prese EXT (p.10) Premere più volte per selezionare la sorgente esterna collegato. Selettore di modo (p.11) Per attivare il telecomando in modo TV,VCR (videoregistratore) o DVD. Funzioni televideo (p. 8) o PIP (p. 9) o VCR / DVD (p. 11) Timer spegnimento Per selezionare un lasso di tempo prima di passare automaticamente allo stato di attesa (da 0 a 240 minuti). Preregolazioni immagine e suono Permette di accedere ad una serie di preregolazioni per immagine e suono. La posizione Personale corrisponde alle regolazioni effettuate nei menu. Menu : Per richiamare i menu o uscire dagli stessi.

Lista dei programmi Per visualizzare / cancellare la lista dei programmi. Servirsi dei tasti îÏ per selezionare un programma e del tasto ¬ per visualizzarlo. Il simbolo + appare davanti ai programmi bloccati (p.7).

SMART Doppio Programma (a seconda delle versioni) per attivare/ disattivare la visualizzazione su 2 schermi. Il secondo schermo permette di visualizzare il televideo

MENU Cursore Questi 4 tasti permettono di navigare nei menu. Volume Per regolare il livello audio

VOL Interruzione audio Per eliminare o ripristinare l’audio. Fermo immagine Modo suono Permette di forzare le trasmissioni Stereo e Nicam Stereo in Mono o, per le trasmissioni bilingua, di scegliere tra Dual I o Dual II. La spia Mono è rossa quando c’è una posizione forzata.

Inform. schermo Per visualizzare / rimuovere il numero di programma, il nome (se esiste), l’ora, il tipo di audio, il tempo rimasto del timer. Per la visualizzazione continua del numero di programma allo schermo, premere questo tasto per 5 secondi.

Active Control (a seconda delle versioni) Migliora la qualità dell’immagine in funzione del livello di ricezione. Richiamo televideo (p. 8) Selezione dei programmi Per accedere al programma inferiore o superiore della lista preferenziale (vedere p. 5).

Suono surround Per attivare / disattivare l’effetto espansione dell’audio. In stereo, gli altoparlanti sembrano avere uno spazialità maggiore. Per le versioni dotate del Virtual Dolby Surround *, otterrete gli effetti sonori speciali dalle casse posteriori del Dolby Surround Pro Logic. Programma precedente Per accedere al programma visualizzato in precedenza. Tasti numerici Accesso diretto ai programmi. Per un programma a 2 cifre, occorre aggiungere la seconda cifra prima che scompaia il trattino.

* ”Dolby” e il simbolo doppia-D sono dei marchi di Dolby Laboratories. Fabbricato su licenza di Dolby Laboratories. 3

Installazione rapida Quando accendete il televisore per la prima volta, sullo schermo appare un menu.Tale menu vi invita a scegliere la nazione e la lingua dei menu : Menu • Predispos. • Nazione •

Italiano English Français ...

Se il menu non appare, per farlo apparire mantenete premuti per 5 secondi i tasti ”e ”+ del televisore. & Utilizzate i tasti îÏ del telecomando per scegliere la vostra Nazione, quindi confermare con ¬. Se il vostro Paese non appare nella lista, selezionare la scelta “. . .” é Selezionate quindi la vostra lingua con i tasti

îÏ e quindi confermate con ¬. “ La ricerca inizia automaticamente.Tutti i programmi TV disponibili sono memorizzati. Per l’operazione sono necessari alcuni minuti. La visualizzazione mostra la progressione della ricerca e il numero di programmi trovati. Alla fine, il menù scompare. Per uscire o interrompere la ricerca, premere su H. Se non viene trovato alcun programma, fare riferimento al menù Consigli, p. 12. ‘ Se il centro di telediffusione o la rete via cavo trasmette il segnale di riordino automatico, i programmi saranno numerati nell’ordine. L’installazione sarà quindi terminata. ( In caso contrario, utilizzare il menù Riordinare per rinumerarli. Determinati centri di telediffusione o reti via cavo trasmettono i propri parametri di riordino (regione, lingua, ...). In questo caso dovete indicare la vostra scelta con i tasti îÏ e quindi confermare con ¬.

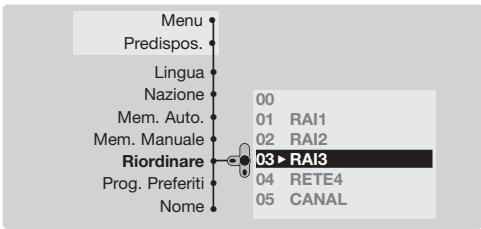

Riordino dei programmi & Premere il tasto H. Il Menù Principale sarà visualizzato sullo schermo. Menu • Predispos. • Lingua Nazione Mem. Auto. Mem. Manuale Riordinare Prog. Preferiti Nome

00 01 RAI1 02 RAI2 03 Æ RAI3 04 RETE4 05 CANAL

é Con il cursore, selezionare il menù Predispos. e quindi il menù Riordinare. “ Selezionate il programma che intendete spostare con i tasti îÏ e premete su ¬. ‘ Utilizzate successivamente i tasti îÏ per scegliere il nuovo numero e confermate con È. ( Ricominciate le tappe “ e ‘ tante volte quanti sono i programmi da rinumerare. § Per uscire dai menù, premere su d.

Nome del programma Se volete, potete dare un nome ai programmi e alle prese esterne. Osservazione: durante l’installazione, se è trasmesso il segnale di identificazione, viene attribuito un nome ai programmi in modo automatico. & Premere sul tasto H. é Con il cursore, selezionate il menù Predispos., quindi Nome di prog. “ Utilizzate i tasti @ P # per scegliere il programma da nominare o modificare.

‘ Utilizzate i tasti Ȭ per spostarvi nella zona di visualizzazione del nome (5 caratteri) e i tasti îÏ per scegliere i caratteri. ( Una volta inserito il nome, utilizzate il tasto È per uscire. Il nome è memorizzato. § Ricominciate le tappe da “ a ( per ogni programma da nominare. è Per uscire dai menù, premere su d.

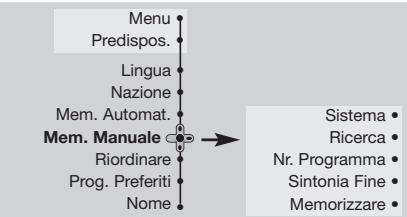

Memorizzazione manuale Questo menù permette di memorizzare i programmi uno per uno. & Premere sul tasto H. é Con il cursore, selezionate il menù Predispos. e quindi Mem. Manuale : Menu • Predispos. • Lingua Nazione Mem. Automat. Mem. Manuale Riordinare Prog. Preferiti Nome

“ Sistema : selezionate Europa (rilevazione automatica *) o Europa Occidentale (norma BG), Europa Orientale (norma DK), Regno Unito (norma I) o Francia (norma LL’). * Salvo che per la Francia (norma LL’), occorre assolutamente selezionare la scelta Francia.

‘ Ricerca : premere su ¬. La ricerca comincia. Una volta trovato un programma, si ferma la progressione e viene visualizzato il nome del programma (se disponibile). Passate alla tappa successiva. Se conoscete la frequenza del programma desiderato, digitatela direttamente con i tasti da 0 a 9. Se non si trova alcuna immagine, vedere i consigli (p. 12). ( Nr Programma : inserite il numero desiderato con i tasti Ȭ o da 0 a 9. Esempio : programma 1, digitare 01. § Sintonia Fine : se la ricezione non è soddisfacente, regolate con i tasti Ȭ. è Memorizzare : premere su ¬. Il programma è memorizzato. ! Ripetete le tappe ‘ a è tante volte quanti sono i programmi da memorizzare. ç Per uscire, premere diverse volte il tasto d.

Programmi preferenziali Questo menu permette di scegliere i programmi che saranno accessibili con il tasto @ P #. & Premere sul tasto H. é Con il cursore, selezionate il menù Predispos. e quindi Prog. Preferiti e premere su ¬.

Viene visualizzata la lista dei programmi preferenziali. I programmi trovati durante la predisposizione sono stati attivati automaticamente in questa lista. Utilizzareil il cursore alto/basso per selezionare il programma desiderato. Utilizzare il cursore sinistra/destra per aggiungere o rimuovere il programma dalla lista. Ricominciare le tappe “ e ‘ tante volte quanti sono i programmi da aggiungere o rimuovere dalla lista. Per uscire, premere diverse volte il tasto d.

Altre regolazioni del menù Installazione & Premere sul tasto H e selezionare il menù Predispos. : é Lingua : per modificare la lingua di visualizzazione dei menù. “ Nazione : per scegliere il vostro Paese. Questa regolazione interviene nella ricerca, nel riordino automatico dei programmi e nella visualizzazione del televideo. Se il vostro Paese non appare nella lista, selezionate la scelta “. . .” ‘ Mem. Auto : per lanciare una ricerca automatica di tutti i programmi disponibili nella vostra regione. Se il centro di telediffusione o la rete via

cavo trasmette il segnale di riordino automatico, i programmi saranno numerati nell’ordine. L’installazione sarà quindi terminata. In caso contrario, utilizzare il menù Riordinare per rinumerarli (vedere p. 4). Determinati centri di telediffusione o reti via cavo trasmettono i propri parametri di riordino (regione, lingua, ...). In questo caso dovete indicare la vostra scelta con i tasti îÏ e quindi confermare con ¬. Per uscire o interrompere la ricerca, premere su H. Se non si trova alcuna immagine, vedere i consigli (p. 12). ( Per uscire dai menù, premere su d. 5

Regolazioni dell’immagine & Premere sul tasto H e quindi su ¬. Il menù Immagine appare : Menu • Immagine Suono • Speciali • Predispos. •

Luminositá • Colore • Contrasto • Nitidezza • Temp. Colore• Funzioni Digit. • Memorizzare •

é Utilizzate i tasti îÏ per selezionare una regolazione e i tasti Ȭ per effettuare la regolazione. Osservazione : durante la regolazione dell’immagine, resta selezionata solo la riga selezionata. Premere su îÏ per fare apparire il menù. Descrizione delle regolazioni : • Luminositá : agisce sulla luminosità

dell’immagine. • Colore : per agire sull’intensità del colore. • Contrasto : per agire sulla differenza tra toni chiari e toni scuri. • Nitidezza : per agire sulla qualità dell’immagine. • Temp. Colore : per agire sulla resa dei colori. Fredda (più blu), Normale (equilibrata) o Calda (più rossi). • Funzioni Digitali : - 100 Hz : 100 Hz processing. - Digital Scan (a seconda delle versioni) : permette di ridurre l’effetto di scintillamento visibile su alcune immagini. - Double lines : più doppia risoluzione verticale. Consigliato per immagini NTSC (60Hz). “ Una volta effettuate le regolazioni, selezionate la scelta Memorizzare e premere su ¬ per registrarle. Premere su d per uscire.

Regolazioni dell’audio & Premere su H, selezionare Suono (Ï) e premere su ¬. Il menù Suono appare : Menu • Immagine • Suono Speciali • Predispos. •

Toni Alti Toni Bassi Bilanciamento Reg. Volume Limit. Volume Volume Cuffia Memorizzare

é Utilizzate i tasti îÏ per selezionare una regolazione e i tasti Ȭ per regolare. Descrizione delle regolazioni : • Toni Alti : per agire sulle frequenze alte del suono. • Toni Bassi : per agire sulle frequenze basse. • Bilanciamento : per equilibrare il suono sull’altoparlante sinistro e quello destro.

• Reg. Volume : permette di compensare gli scarti di volume esistenti tra i diversi programmi o le prese EXT. Questa regolazione è operativa per i programmi da 0 a 40 e per le prese EXT. • Limit. Volume : limitazione automatica del volume, per limitare l’improvviso aumento di livello sonoro, soprattutto al momento di cambiare canale o durante gli spot pubblicitari. • Volume Cuffia : Permette di regolare il volume della cuffia indipendentemente dal volume degli altoparlanti del televisore. “ Una volta effettuate le regolazioni, selezionate la scelta Memorizzare e premere su ¬ per registrarle. ‘ Per uscire dai menù, premere su d.

Regolazione delle speciali dimensioni sono sensibili alle variazioni del & Premere su H, selezionate Speciali (Ï) e campo magnetico terrestre. premere su ¬. Si può regolare : Questa regolazione permette di compensare é Timer, Blocco tasti e Blocco prog. : vedere queste influenze aggiustando l’inclinazione pagina seguente dell’immagine. “ Dynamic NR : Min, Med (posizione ottimale), ( Dynamic contrast (a seconda delle versioni) : Min, Max o Stop : consente di attenuare il rumore Med (posizione ottimale), Max o Stop. Permette dell’immagine (effetto neve), in caso di di attivare i circuiti di regolazione automatica del ricezione difficile. contrasto. ‘ Rotazione (disponibile unicamente sugli schermi di § Per uscire dai menù, premere su d. grandi dimensioni) : gli schermi di grandi 6

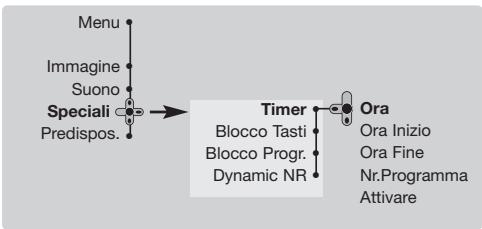

Funzione sveglia Questo menù vi permette di utilizzare il televisore come sveglia. & Premere sul tasto H. é Con il cursore, selezionate il menù Speciali e quindi Timer : Menu • Immagine • Suono • Speciali Predispos. •

Timer Blocco Tasti Blocco Progr. Dynamic NR

Ora Ora Inizio Ora Fine Nr.Programma Attivare

“ Ora : inserite l’ora corrente. Osservazione : l’aggiornamento avviene automaticamente dopo l’accensione da interrutore,attraverso le informazioni del televideo sul programma n° 1. Se non c’è televideo, l’aggiornamento non avviene.

‘ Ora Inizio : inserite l’ora di inizio. ( Ora Fine : inserite l’ora di messa in attesa. § Nr. Programma : inserite il numero del programma desiderato per la sveglia. è Attivare : potete regolare: • Una volta per un’unica attivazione della sveglia, • Giornaliero per ogni giorno, • Stop per annullare. ! Premere b per selezionare lo stato di attesa per il televisore. Esso si accenderà automaticamente all’ora programmata. Se lasciate acceso il televisore, esso cambierà canale all’ora indicata (e si metterà in stato di attesa all’Ora di fine). La combinazione delle funzioni Blocco TV e Timer permette di limitare la durata di utilizzo del televisore, ad esempio da parte dei bambini.

Blocco del televisore Potete bloccare l’accesso a determinati programmi o vietare completamente l’uso del televisore, bloccandone i tasti.

Blocco tasti & Premere su H. é Con il cursore, premere il menù Speciali e posizionate Blocco Tasti su On. Menu • Immagine • Suono • Speciali Predispos. •

Timer Blocco Tasti Blocco Progr. Dynamic NR

“ Spegnete il televisore e nascondete il telecomando. Il televisore diventa inutilizzabile (solo il telecomando può accenderlo). ‘ Per annullare: posizionare Blocco Tasti su Off.

Blocco programmi & Premere il tasto H, selezionare il menù Speciali e quindi Blocco Progr. : é Digitare il codice di accesso confidenziale. La prima volta, digitare due volte il codice 0711 e quindi il codice di vostra scelta. Il menù appare.

“ Blocco Progr. : utilizzare i tasti îÏ per selezionare il programma TV desiderato e confermare con ¬. Il simbolo + viene visualizzato in corrispondenza dei programmi o delle prese che sono bloccate. Per visualizzare un programma bloccato, inserire il codice confidenziale o lo scherma resterà nero. L’accesso al menù Predispos. è bloccato. Attenzione, nel caso dei programmi criptati che utilizzano un decoder esterno, occorre bloccare la presa EXT corrispondente. ‘ Cambia Cod. : permette di inserire un nuovo codice a 4 cifre. Confermarlo inserendolo una seconda volta. Se avete dimenticato il codice confidenziale, inserire due volte il codice universale 0711. ( Cancella Tutti : permette di cancellare tutti i programmi bloccati. § Blocca Tutto : permette di bloccare tutti i programmi TV e le prese EXT. è Premere sul tasto d per uscire.

Televideo Il televideo è un sistema d’informazioni, trasmesso da alcune emittenti, che si consulta come un giornale. Consente inoltre di accedere ai sottotitoli per non udenti o per le persone che non conoscono bene la lingua della trasmissione (reti via cavo, canali via satellite,...). Premere su: ¤

Attivazione televideo

Permette di attivare il televideo, di passare in modo sovraimpressione su immagine TV e di uscire. Il sommario appare con la lista delle rubriche alle quali potete accedere. Per ogni rubrica viene indicato un numero di pagina a 3 cifre. Se il canale selezionato non trasmette il televideo, apparirà l’indicazione 100 e lo schermo rimarrà nero (in questo caso, uscire dal televideo e scegliere un altro canale).

Selezione di una pagina

Comporre il numero della pagina desiderata con i tasti da 0 a 9 o @ P #, îÏ. Esempio: pagina 120, digitare 1 2 0. Il numero viene visualizzato in alto a sinistra, il contapagine inizia la ricerca, la pagina viene visualizzata. Per consultare un’altra pagina, ripetere l’operazione. Se il contapagine continua la ricerca, la pagina richiesta non è trasmessa. Scegliete un altro numero.

Accesso diretto alle rubriche

In fondo allo schermo vengono visualizzate delle zone colorate. I 4 tasti colorati servono ad accedere alle rubriche o alle pagine corrispondenti. Le zone colorate lampeggiano quando la rubrica o la pagina non è disponibile.

Per tornare al sommario (generalmente a pagina 100).

Selezione diretta delle sottopagine

Alcune pagine contengono delle sottopagine (per esempio, la pagina 120 contiene le sottopagine 1/3, 2/3 e 3/3). In questo caso, il numero di pagina viene visualizzato in verde, preceduto dal simbolo Æ, Í o Í Æ. Per accedere direttamente alle sottopagine prescelte, servirsi dei tasti Ȭ.

Ingrandimento di una pagina

Per visualizzare la parte superiore, la parte inferiore, e ritornare alle dimensioni normali.

Doppia pagina televideo (disponibile solo su alcune versioni)

Per attivare o disattivare la visualizzazione del televideo in doppia pagina. La pagina attiva viene visualizzata a sinistra e la pagina seguente a destra. Per fissare una pagina (per esempio il sommario), premere il tasto q. In questo caso la pagina attiva sarà quella di destra. Per ritornare in modo normale, premere e.

Informazioni nascoste Pagine favorite

Per fare apparire o scomparire le informazioni nascoste (soluzioni di giochi). Per i programmi televideo da 1 a 40, si possono memorizzare 4 pagine favorite, le quali saranno poi direttamente accessibili per mezzo dei tasti colorati (rosso, verde, giallo, blu). & Premere sul tasto H per passare in modo pagine favorite. é Visualizzare la pagina di televideo che si intende memorizzare. “ Successivamente, premere per 3 secondi sul tasto colorato di vostra scelta. La pagina viene memorizzata. ‘ Ripetere l’operazione con gli altri tasti colorati. ( Ora, non appena consulterete il televideo, le vostre pagine preferite appariranno a colori in fondo allo schermo. Per consultare le rubriche abituali, premere H. Per cancellare tutto, premere su d per 5 secondi.

Funzioni televideo Le immagini che ricevete possono essere trasmesse in formato 16:9 (schermo largo) oppure 4:3 (schermo tradizionale). Le immagini 4:3 hanno talvolta una banda nera in alto e in basso (formato cinemascope). Questa funzione consente di eliminare le bande nere e di ottimizzare la visualizzazione delle immagini sullo schermo.

Se il TV è in formato 4:3 Premere i tasto p (o îÏ) per selezionare i diversi modi: 4:3 L’immagine è riprodotta nel formato 4:3. Espansa 4:3 L’immagine viene allargata verticalmente.Questo modo è utilizzato per eliminare le bande nere quando si guarda un programma trasmesso in formato letterbox. Compressa 16:9 L’immagine è compressa verticalmente nel formato 16:9.

Se il TV è in formato 16:9 Premere i tasto p (o Ȭ) per selezionare i diversi modi: Il televisore è dotato di una commutazione automatica che decodifica il segnale specifico emesso da alcuni canali e seleziona il formato giusto per lo schermo. 4:3 L’immagine è riprodotta in formato 4:3, una banda nera appare da ogni lato dell’immagine. Potete ingrandire progressivamente l’immagine utilizzando i tasti îÏ. Zoom 14:9 L’immagine è ingrandita con il formato 14:9, una piccola banda nera rimane in entrambi i lati dell’immagine. I tasti îÏ consentono di spostare l’immagine verticalmente per visualizzare i sottotitoli. Zoom 16:9 L’immagine è ingrandita con il formato 16:9. Questo modo è raccomandato per visualizzare le immagini con una banda nera in alto e in basso (formato cinemascope). Utilizzare i tasti îÏ se volete visualizzare i sottotitoli. Titoli Zoom Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo lasciando visibili i sottotitoli. Utilizzare i tasti îÏ per far risalire o scendere la parte inferiore dell’immagine. Super Immagine Questo modo consente di visualizzare le immagini in formato 4:3 su tutta la superficie dello schermo allargando l’immagine ai lati. Utilizzare i tasti îÏ se volete visualizzare i sottotitoli. Schermo Largo Questo modo consente di restituire le giuste proporzioni delle immagini trasmesse in formato 16:9 visualizzandole sullo schermo intero.

(disponibile solo su determinate versioni)

Questa funzione attiva una piccola finestra sullo schermo.In questa.E’possibile visualizzare in questa finestra l’immagine di un dispositivo esterno collegato al TV (es.un VCR un DVD, ...). & Premere il tasto œ per visualizzare lo schermo PIP. Una piccola finestra apparirà sullo schermo. é Premere il tasto n per selezionare l’immagine

del dispositivo esterno collegato al TV. “ Premere nuovamente œ per modificare la dimensione della finestra, quindi farla scomparire. ‘ Utilizzare il tasto π se si desidera spostare la finestra. E’ anche possibile spostarla progressivamente utilizzando il cursore. ( Premere il tasto ‡ se si vuole invertire le 2 immagini. 9

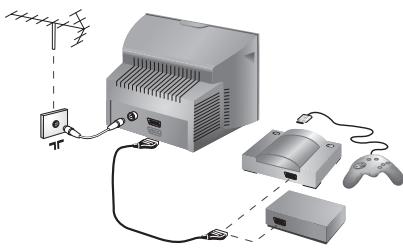

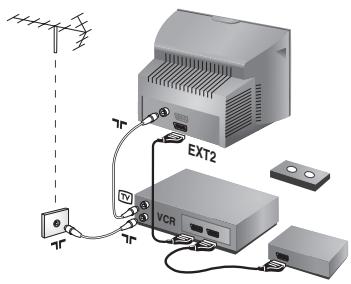

Collegamento ad apparecchi periferici Il televisore dispone di 2 prese scart, EXT1 e EXT2, situate sul retro del televisore stesso. La presa EXT1 ha l’ingresso / uscita audio e video e l’ingresso RGB. La presa EXT2 ha l’ingresso / uscita audio e video e l’ingresso S-VHS.

VCR Altri apparecchi

Eseguire i collegamenti necessari. Utilizzare un cordone di collegamento (presa scart) di tipo europeo di buona qualità. Se il vostro videoregistratore non ha una presa scart, l’unico collegamento possibile rimane quello per mezzo dell’antenna. Bisognerà quindi cercare il segnale di prova del vostro videoregistratore e attribuirgli il numero di programma 0 (vedi capitolo “ memorizzazione manuale” a pag. 5). Per far apparire l’immagine del videoregistratore, premere 0. Videoregistratore con decodificatore Collegare il decodificatore alla seconda presa scart del videoregistratore. Potrete così registrare le trasmissioni criptate. Ricevitore via satellite, decodificatore, CDV, giochi, ecc. Eseguire i collegamenti necessari. Per una qualità d’immagine ottimale, collegare gli apparecchi che funzionano con i segnali RGB (decodificatore digitale, giochi, alcuni lettori CDV, ecc.) alla presa EXT1, e gli apparecchi che funzionano con i segnali. S-VHS (videoregistratori S-VHS e Hi-8) alla presa EXT2 e tutti gli altri apparecchi ad una o all’altra delle prese EXT1 e EXT2.

Amplificatore (disponibile solo su determinate versioni) Per il collegamento ad un sistema hi-fi, utilizzare un cordone di collegamento audio e collegare le uscite “L” e “R” del televisore agli ingressi “AUDIO IN” “L” e “R” del vostro amplificatore hi-fi.

Selezione degli apparecchi collegati .

Premere il tasto n per selezionare EXT1, EXT2, S-VHS2 (segnali S-VHS dalla presa EXT2) e EXT3 per i collegamenti frontali (a seconda del modello). Alcuni apparecchi (decodificatore, videoregistratore) realizzano la commutazione da soli.

Eseguire i collegamenti di cui a lato. Con il tasto n, selezionare EXT3. Con un apparecchio monofonico, collegare il segnale suono sull’ingresso AUDIO L (o AUDIO R). Il suono viene automaticamente riprodotto sull’altoparlante sinistro e su quello destro del televisore.

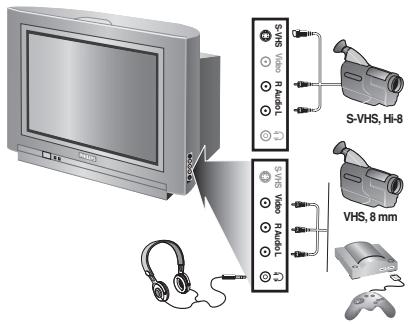

Collegamenti laterali

S-VHS Video R Audio L S-VHS, Hi-8

Cuffie Premere sul tasto m se si vuole interrompere l’audio del televisore (vedere anche: Regolazioni dell’audio pagina 6). L’impedenza delle cuffie deve essere compresa tra 32 e 600 ohm.

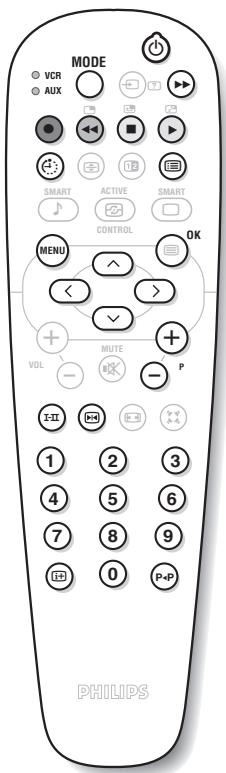

Tasti VCR o DVD Il telecomando vi permette di comandare le funzioni principali del videoregistratore e DVD.

Premere sul tasto MODE per selezionare il modo desiderato: VCR (videoregistratore) o AUX (DVD). La spia del telecomando si accende per indicare il modo selezionato. Si spegne automaticamente dopo 20 secondi di inattività (ritorno al modo TV). In funzione dell’apparecchio, sono operativi i tasti seguenti:

stato di attesa, riavvolgimento rapido, avanzamento rapido, registrazione, stop, lettura, VCR : timer, DVD : lingua dei sottotitoli, richiamo menu, cursore navigazione e regolazioni, OK conferma, 09 tasti numerici, @P# selezione dei programmmi, e scelta della lingua, q pausa d menu OSD. ◊ DVD : FunzioneT-C, VCR : indice Il telecomando è compatibile con tutti i videoregistratori che utilizzano lo standard RC5 e tutti i DVD che utilizzano lo standard RC6.

Consigli Immagine scadente La vicinanza di montagne o di edifici molto alti può essere all’origine di immagini sdoppiate, di presenza di eco o di ombre. In questo caso, cercare di regolare manualmente l’immagine: vedi "sintonia fine" (pag. 5) oppure modificare l’orientamento dell’antenna esterna. La vostra antenna è atta a ricevere delle trasmissioni in questa frequenza (banda UHF o VHF) ? Se l’immagine é disturbata (immagine con effetto neve), porre la regolazione Dynamic NR del menu Speciali su Accesso (p. 6). Assenza di immagine Se il TV non si accende, premere due volte il tasto di attesa b presente sul telecomando. La presa dell’antenna è collegata correttamente ? Avete selezionato il sistema giusto? (pag. 5). Se mal inserite, la presa scart e la presa dell’antenna sono spesso all’origine di problemi legati all’immagine e al suono (a volte, se il televisore viene rimosso o girato, le prese possono fuoriuscire dalla presa murale).Verificare le altre connessioni. L’apparecchio periferico dà un’immagine in bianco e nero Per leggere una videocassetta, verificare che sia stata registrata con lo stesso standard (PAL, SECAM, NTSC) del videoregistratore. Assenza di suono Se un canale TV ha l’immagine ma non l’audio, significa che non avete selezionato il sistema TV adeguato. Modificare la regolazione del Sistema (pag. 5).

Televideo Alcuni caratteri non sono visualizzati correttamente? Verificare che la regolazione del Paese sia posizionata in modo corretto (p.5). Il telecomando non funziona Verificare che il selettore di modo, situato sul lato del telecomando, si trovi in posizione TV. La spia luminosa del televisore non lampeggia quando utilizzate il telecomando, provate a cambiare le pile. Stato di attesa Una volta acceso, il televisore resta in posizione di attesa. Bloccato appare sullo schermo quando si cerca di utilizzare i tasti del televisore. Questo significa che la funzione Blocco è attiva (pag. 7). Se il televisore non riceve alcun segnale per 15 minuti, esso passa automaticamente in stato di attesa. Per economizzare energia, il vostro televisore è dotato di componenti che consentono un basso consumo in stato di attesa (inferiore a 1 W). Non si ottiene nessun risultato ? Se il vostro televisore è guasto, non cercate di ripararlo da soli : rivolgetevi al servizio assistenza. Pulizia del televisore Per pulire lo schermo e la cassa del televisore utilizzare esclusivamente un panno pulito, morbido e che non faccia peli. Non utilizzare prodotti a base di alcool o di solventi.

Glossario Segnali RGB : Sono 3 segnali video Rosso,Verde e Blu, che guidano direttamente i 3 emettitori rosso,

verde e blu del tubo catodico. Suono NICAM : Procedimento che consente di trasmettere il suono mediante sistema digitale. Sistema : L’immagine televisiva non è trasmessa allo stesso modo da tutti i paesi. Esistono vari standard : BG, DK, I, e L L’. La regolazione Sistema (pag. 5) serve a selezionare questi standard.

Da non confondere con i sistemi di codificazione dei colori PAL o SECAM: Il Pal è utilizzato nella maggior parte dei Paesi Europei, il Secam in Francia, in Russia e nella gran parte dei paesi d’Africa. Gli Stati Uniti e il Giappone utilizzano un sistema diverso, chiamato NTSC. 100Hz : I televisori convenzionali (50 Hz) producono 25 immagini al secondo. Grazie alla tecnologia 100 Hz, la frequenza di scansione è raddoppiata e si otterranno 50 immagini al secondo. Il comfort visivo è migliorato e l’effetto sfarfallio di quadro è soppresso. Formato 16/9 : Indica il rapporto tra la larghezza e l’altezza dello schermo. Gli schermi panoramici hanno una proporzione 16/9, gli schermi tradizionali : 4/3. 12
