TV8473 - Apparecchiature di sicurezza elettronica ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Matrice RS-485
Marca	ABUS
Modello	TV8473
Categoria	Apparecchiatura di sicurezza elettronica
Dimensioni (L x l x H)	133 x 76 x 44 mm
Peso	425 g
Alimentazione	12 VDC
Consumo elettrico	350 mA
Temperatura di funzionamento	0°C a 45°C
Umidità relativa massima	95 %
Ingressi	1x RS232, 2x RS485 (morsetti a vite)
Uscite	4x RS485 (morsetti a vite)
Tipo di connettori	Morsetti a vite
Lunghezza massima del cavo per uscita	1200 m (doppino intrecciato)
Protezione contro le sovratensioni	Sì, su ogni canale
Isolamento galvanico	Ingressi e uscite isolati
Custodia	Metallica, nera
Funzione principale	Distribuisce simultaneamente i dati seriali alle quattro uscite
Messa in cascata	Possibile con altri TV8473
Contenuto della confezione	Matrice RS-485, adattatore di rete, manuale d'uso
Istruzioni di sicurezza	Non aprire l'apparecchio, utilizzare nelle zone di temperatura e umidità prescritte
Manutenzione e pulizia	Pulire con un panno asciutto e non lanuginoso. Non utilizzare prodotti chimici.
Ricambi e riparabilità	Ricambi disponibili su richiesta presso il produttore. Riparazioni da un professionista autorizzato.

Domande frequenti - TV8473 ABUS

Come installare la matrice RS-485 TV8473?

Per installare la matrice, collegare i cavi di ingresso e uscita ai morsetti a vite seguendo lo schema di collegamento fornito. Assicurarsi che l'alimentazione sia spenta durante il cablaggio. La matrice può essere messa in cascata con altri TV8473 per estendere le uscite.

Quale alimentazione utilizzare per il TV8473?

L'apparecchio richiede un'alimentazione 12 VDC con un consumo di 350 mA. Utilizzare l'adattatore di rete fornito o una fonte stabilizzata equivalente.

Quanti dispositivi si possono collegare in uscita?

La matrice dispone di 4 uscite RS485. Ogni uscita può alimentare un bus RS485 con fino a 32 dispositivi (secondo le specifiche RS485), e la lunghezza del cavo non deve superare 1200 metri.

Qual è la distanza massima del cavo per le uscite?

La distanza massima per ogni uscita è di 1200 metri con un cavo a doppino intrecciato. Oltre, potrebbe essere necessario un ripetitore.

Si possono mettere in cascata più matrici TV8473?

Sì, è possibile mettere in cascata più TV8473 per aumentare il numero di uscite. Ogni matrice può ricevere i dati da una precedente tramite un'uscita RS485.

Come collegare un computer alla matrice?

L'apparecchio dispone di un ingresso RS232 per collegare un computer. Utilizzare un cavo RS232 standard e configurare il software di controllo con i parametri di comunicazione appropriati.

Cosa fare se l'apparecchio non si accende?

Controllare prima l'alimentazione: assicurarsi che l'alimentatore sia ben collegato e che fornisca 12 VDC. Controllare anche i fusibili e le connessioni. Se il problema persiste, contattare il servizio post-vendita.

Gli ingressi e le uscite sono isolati?

Sì, gli ingressi e le uscite sono isolati galvanicamente per evitare i loop di massa e proteggere l'apparecchiatura collegata.

Come pulire e mantenere la matrice?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno asciutto e non lanuginoso per spolverare la custodia. Non utilizzare mai solventi o prodotti abrasivi.

Dove trovare ricambi per il TV8473?

I ricambi sono disponibili su richiesta presso il produttore o il suo servizio post-vendita autorizzato. Contattare ABUS tramite il loro sito ufficiale per ordinarli.

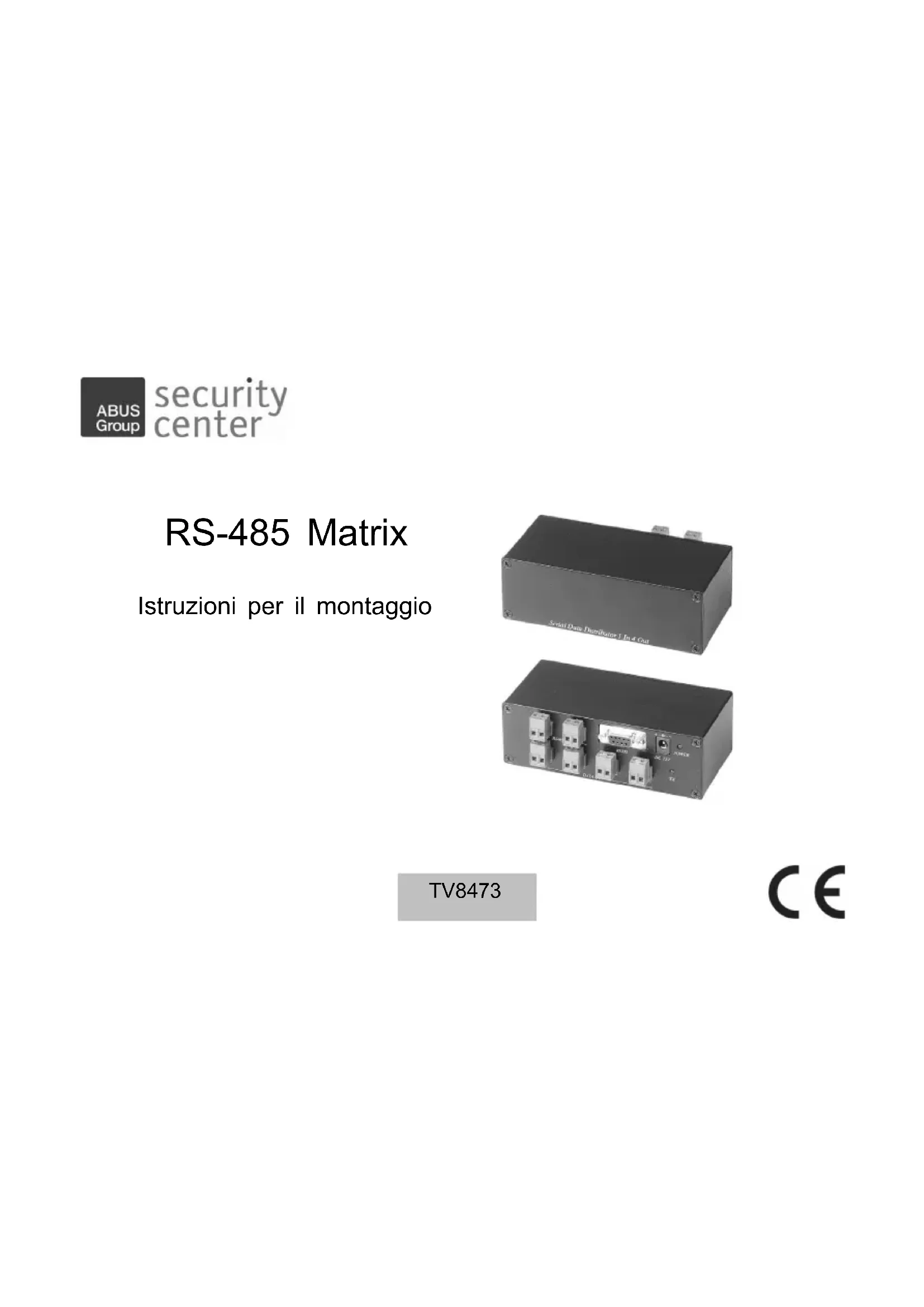

MANUALE UTENTE TV8473 ABUS

Istruzioni per il montaggio 21

Istruzioni per il montaggio

TV8473

CE

Prefazione

Egregio Cliente,

La ringraziamo per aver acquistato questo RS-485 Matrix. Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica.

Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali.

La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice (www.security-center.org). Al fine di preservare tale stato e garantire un corretto funzionamento, in qualità di utente, Lei è tenuto ad osservare queste istruzioni per il montaggio!

Componenti forniti

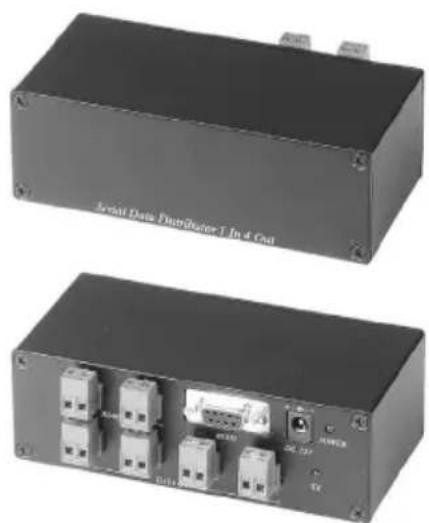

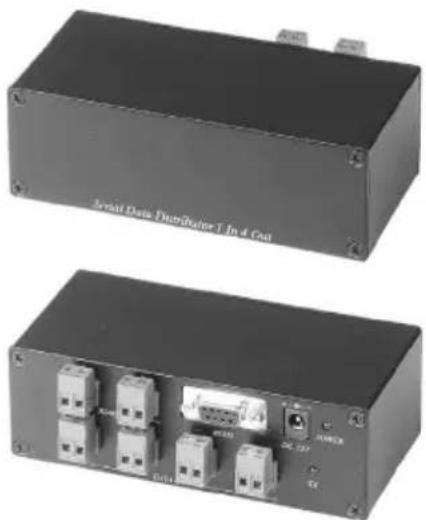

RS-485 Matrix

alimentatore

Istruzioni per l'uso

Norme di sicurezza

Non aprire mai questo prodotto per evitare danni all'apparecchio e per non invalidare la garanzia.

Mettere in funzione il prodotto nei limiti di temperatura indicata e solo in ambienti asciutti. Tutte le indicazioni corrispondenti si trovano all'interno dei dati tecnici.

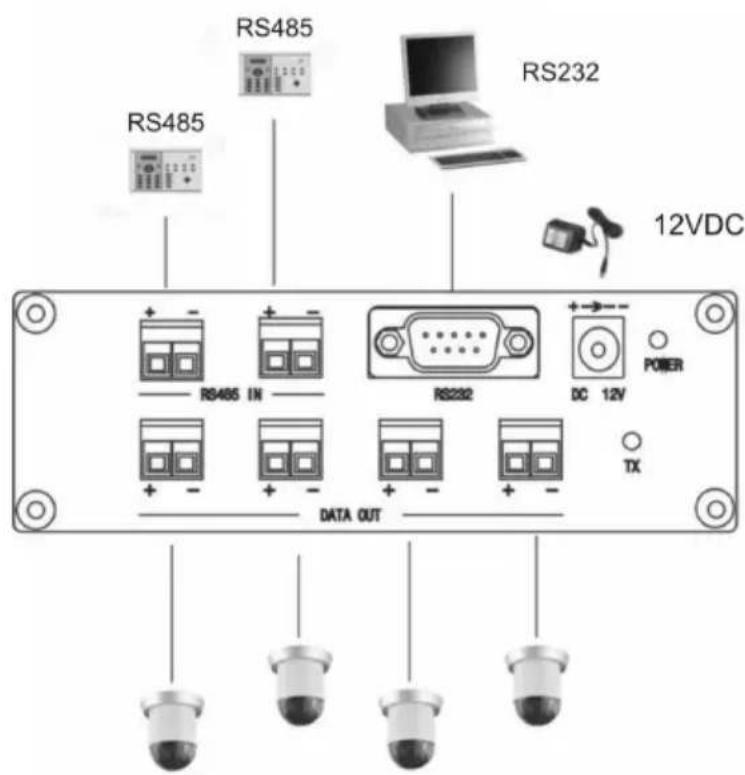

Schema di collegamento

RS485 RS485 RS485 RS232 12VDC RS465 IN RS232 DC 12V POWER TX DATA OUT

■ Ingressi: 1x RS232, 2x RS485
(Tutti gli ingressi posso trovarsi contemporaneamente in "Stand by", ma un solo controller può inviare contemporaneamente)
- Uscite: 4x RS485, ad ogni uscita è possibile collegare fino a 1200m di cavo
(Twisted Pair).
■ Protezione dalle sovracorrenti su ogni canale
■ Ingressi e uscite isolati
- Possibilità di collegamento in cascata di altri TV8473
- L'apparecchio separa i dati seriali contemporamenamente alle quattro uscite

Dati tecnici

Ingresso dati 2 x RS485 (morsetti a vite); 1x collegamento RS232
Uscita dati 4 x RS485 (morsetti a vite)
Alimentazione di tensione: 12VDC
Assorbimento di corrente 350mA
Temperatura di esercizio da 0°C	a 45°C
Umidità dell'aria Umidità relativa	dell'aria fino al 95%
Dimensioni (AxLxP) (133 x 76 x	44) mm
Peso	425 g
Contenitore	Metallo, nero
