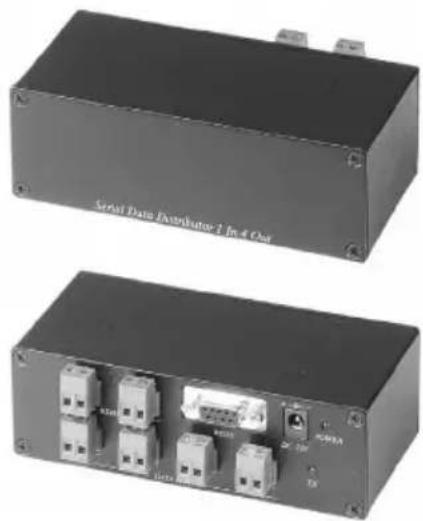

TV8473 - Matériel de sécurité électronique ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Matrice RS-485
Marque	ABUS
Modèle	TV8473
Catégorie	Matériel de sécurité électronique
Dimensions (L x l x H)	133 x 76 x 44 mm
Poids	425 g
Alimentation	12 VDC
Consommation électrique	350 mA
Température de fonctionnement	0°C à 45°C
Humidité relative maximale	95 %
Entrées	1x RS232, 2x RS485 (bornes à vis)
Sorties	4x RS485 (bornes à vis)
Type de connecteurs	Bornes à vis
Longueur maximale de câble par sortie	1200 m (paire torsadée)
Protection contre les surtensions	Oui, à chaque canal
Isolation galvanique	Entrées et sorties isolées
Boîtier	Métallique, noir
Fonction principale	Dispatche simultanément les données sérielles aux quatre sorties
Mise en cascade	Possible avec d'autres TV8473
Contenu de la livraison	Matrice RS-485, adaptateur réseau, notice d'utilisation
Consignes de sécurité	Ne pas ouvrir l'appareil, utiliser dans les zones de température et d'humidité prescrites
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Pièces détachées disponibles sur demande auprès du fabricant. Réparations par un professionnel agréé.

FOIRE AUX QUESTIONS - TV8473 ABUS

Comment installer la matrice RS-485 TV8473 ?

Pour installer la matrice, branchez les câbles d'entrée et de sortie sur les bornes à vis en respectant le schéma de raccordement fourni. Assurez-vous que l'alimentation est coupée lors du câblage. La matrice peut être mise en cascade avec d'autres TV8473 pour étendre les sorties.

Quelle alimentation utiliser pour le TV8473 ?

L'appareil nécessite une alimentation 12 VDC avec une consommation de 350 mA. Utilisez l'adaptateur réseau fourni ou une source stabilisée équivalente.

Combien de périphériques peut-on connecter en sortie ?

La matrice dispose de 4 sorties RS485. Chaque sortie peut alimenter un bus RS485 avec jusqu'à 32 appareils (selon les spécifications RS485), et la longueur de câble ne doit pas dépasser 1200 mètres.

Quelle est la distance maximale de câble pour les sorties ?

La distance maximale pour chaque sortie est de 1200 mètres avec un câble à paire torsadée. Au-delà, l'utilisation d'un répéteur peut être nécessaire.

Peut-on cascader plusieurs matrices TV8473 ?

Oui, il est possible de mettre en cascade plusieurs TV8473 pour augmenter le nombre de sorties. Chaque matrice peut recevoir les données d'une précédente via une sortie RS485.

Comment connecter un ordinateur à la matrice ?

L'appareil dispose d'une entrée RS232 pour connecter un ordinateur. Utilisez un câble RS232 standard et configurez le logiciel de contrôle avec les paramètres de communication appropriés.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord l'alimentation : assurez-vous que le bloc d'alimentation est bien branché et qu'il délivre 12 VDC. Contrôlez également les fusibles et les connexions. Si le problème persiste, contactez le service après-vente.

Les entrées et sorties sont-elles isolées ?

Oui, les entrées et sorties sont isolées galvaniquement pour éviter les boucles de masse et protéger l'équipement connecté.

Comment nettoyer et entretenir la matrice ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour dépoussiérer le boîtier. N'utilisez jamais de solvants ou de produits abrasifs.

Où trouver des pièces de rechange pour le TV8473 ?

Les pièces de rechange sont disponibles sur demande auprès du fabricant ou de son service après-vente agréé. Contactez ABUS via leur site officiel pour les commander.

MODE D'EMPLOI TV8473 ABUS

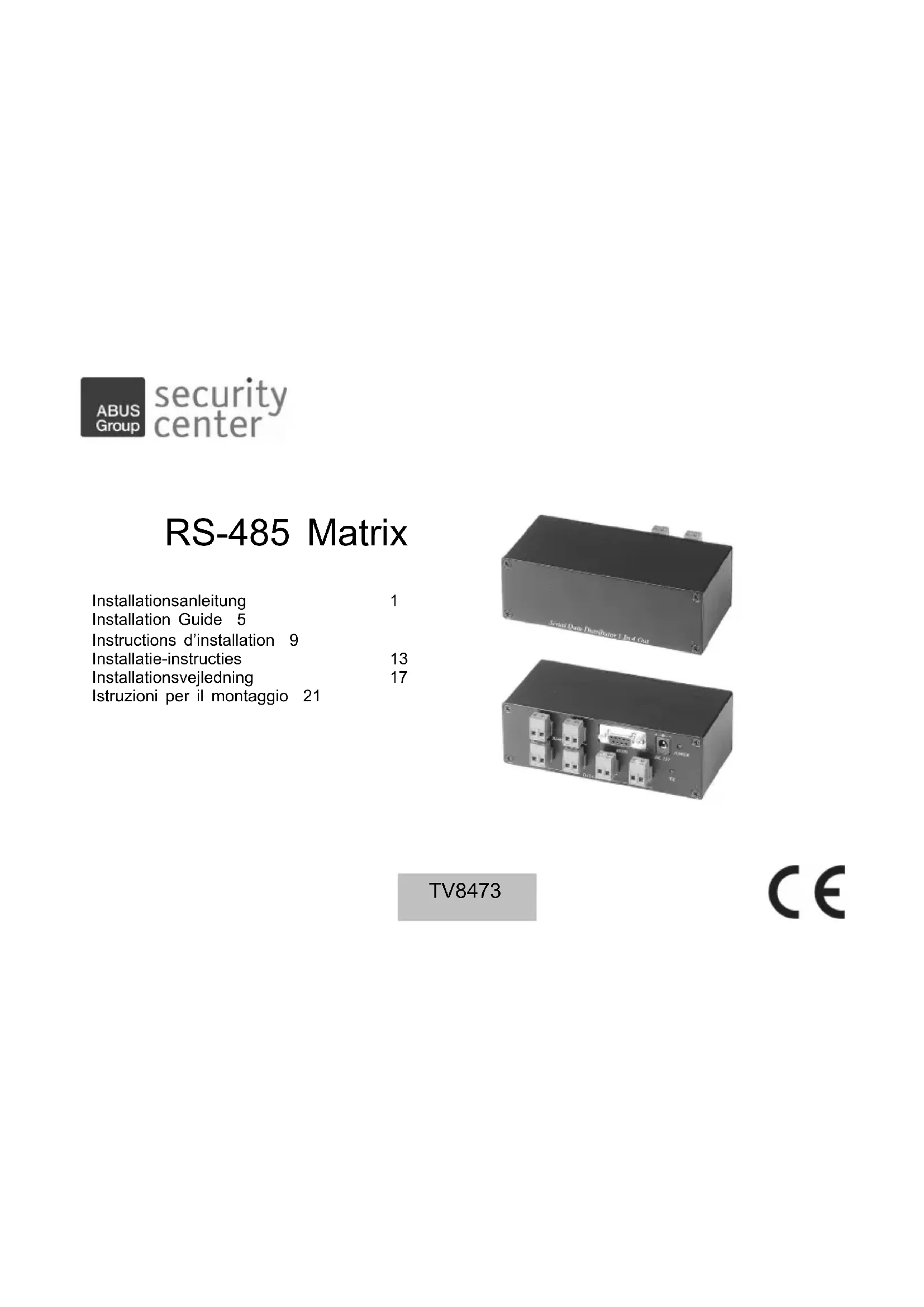

Instructions d'installation 9

Instructions d'installation

Nous vous remercions pour l'achat de cette matrice RS-485. Vous avez acheté un produit qui a été construit selon l'état actuel de la technique. Il remplit les exigences des directives européennes et nationales en vigueur. La conformité du produit a été certifiée. Il est possible de se procurer les déclarations et documentations correspondantes auprès du fabricant (www.service-center.org). Pour conserver le produit en bon état et garantir un fonctionnement sans risque, vous devez, en tant qu'utilisateur, respecter la notice d'installation !

Contenu de la livraison

Matrice RS-485

Adaptateur réseau

Notice d'utilisation

Consignes de sécurité

N'ouvrez jamais ce produit pour éviter le risque d'électrocution ou de perte de garantie de l'appareil. N'exploitez le produit qu'à l'intérieur des zones de température prescrites et dans des espaces secs. Toutes les données relatives nécessaires figurent dans les caractéristiques techniques.

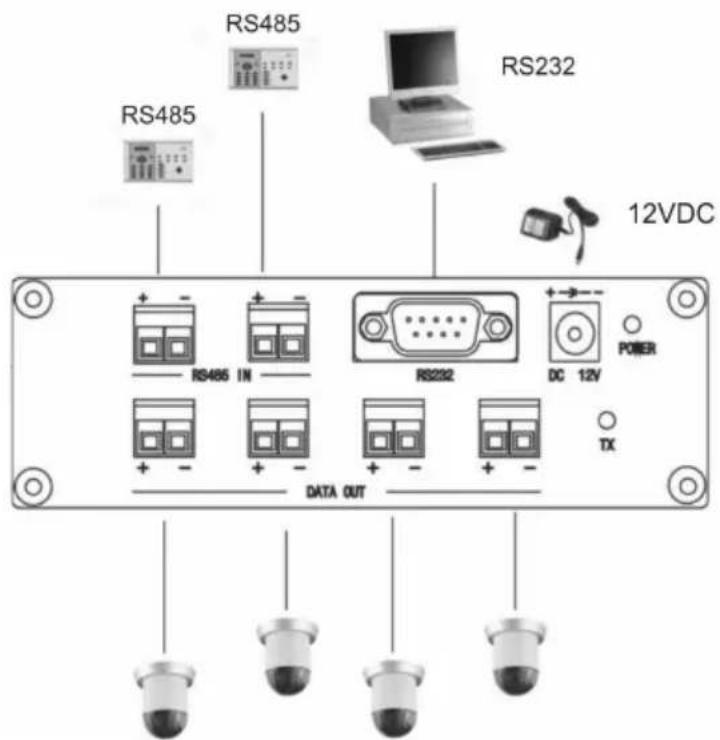

Schéma de raccordement

RS485 RS485 RS485 RS232 12VDC RS486 IN RS232 DC 12V POWER TX DATA OUT

■ Entrées : 1x RS232, 2x RS485

(Toutes les entrées peuvent être simultanément en mode « Stand by » mais un seul contrôleur peut émettre à la fois)

Sorties : 4x RS485. A chaque sortie, un câble de max. 1200 m. (à pair torsadée) peut être branchée.

■ Protecteur de surtension à chaque canal
■ Entrées et sorties isolées
- Possibilité de mise en cascade avec d'autres TV8473
• L'appareil dispatche simultanément les données sérielles aux quatre sorties

Caractéristiques techniques

Entrée des données 2 x RS485 (bornes à vis); connexion 1x RS232
Sortie des données 4 x RS485 (bornes à vis)
Alimentation	12 VDC
Consommation de courant 350 mA
Température de fonctionnement De 0°C à 45°C
Humidité de l'air Humidité de l'air relative jusqu'à 95 %
Dimensions 133 x 76 x 44 mm
Poids	425 g
Boîtier	Métallique, noir

security center

RS-485 Matrix
