MANUALE UTENTE Aquapro 5 CRESSI

Congratulazioni! Il prodotto da Lei scelto, frutto di una continua ricerca e sviluppo, è costruito seguendo lo standard qualitativo CRESSI-SUB che Le assicura piace- voli immersioni in tutta sicurezza e per lungo tempo. AVVERTENZE GENERALI Per poter utilizzare correttamente le attrezzature subac- quee descritte in questo manuale, occorre avere una adeguata preparazione conseguibile unicamente fre- quentando un corso completo di istruzione teorica e pra- tica di immersione subacquea tenuto da istruttori qualifi- cati con rilascio finale di brevetto di immersione. L'utilizzo da parte di persone senza brevetto è estre- mamente pericoloso e può essere causa di incidenti anche gravi. La lettura di questo manuale non esime dal brevetto, ma è comunque consigliata prima dell'utilizzo degli equilibra- tori CRESSI-SUB. INTRODUZIONE Gli equilibratori CRESSI-SUB sono certificati per un utiliz- zo fino a 50 mt. di profondità, come prescritto dalle norme CE avendo superato i test e le prove in esse con- template. Gli equilibratori sono di fondamentale importanza per l'at- tività subacquea con autorespiratore, in quanto permet- tono Ia possibilità di controllare l'assetto in immersione attraverso l'immissione o la fuoriuscita di aria nel sacco, variando così il peso specifico del subacqueo da qui l'ab- breviazione GAV ossia giubbetto ad assetto variabile, con cui l'equilibratore è comunemente chiamato. La sua evoluzione, piuttosto rapida, ha visto la comparsa di svariati modelli molto differenti gli uni dagli altri, attual- mente sfociata in una forma molto simile ad un giubbot- to di salvataggio, molto comoda da indossare. ATTENZIONE!

ZIONE VERTICALE. COMPONENTI Tutti gli equilibratori CRESSI-SUB sono stati studiati in modo da garantire una perfetta vestibilità ed il totale comfort in ogni situazione, il tutto improntato ai più avan- zati concetti ergonomici. La costruzione con l'utilizzo di materiali di altissima qualità e resistenza, quali ad esempio il prestigioso "CORDURA 1000", è ottenuta attraverso saldature ad alta frequenza e cuciture doppiate con fettuccia di nylon, al fine di garantire la più lunga durata del prodotto. Alcune saldature sono sistemate in modo da controllare la disposizione d'aria nel sacco gonfio, in modo da garan- tire sempre il migliore assetto possibile. Molto comode e funzionali sono le tasche di nuovo dise- gno che consentono di alloggiare accessori come mac- chine fotografiche ecc. Libretto 25/10/05 25-10-2005 12:53 Pagina 67Italiano Tutti gli equilibratori sono dotati di speciali tasche porta- pesi laterali, che, in caso d'emergenza, permettono una rapida espulsione dei pesi. I sistemi utilizzati sono, a secondo dei modelli, o a gravità (uscita automatica del peso dopo sgancio manuale della fibbia di sicurezza) o “C-Trim System” (espulsione manuale dello speciale bor- sello portapesi). Al particolare disegno del sacco si riconoscono altri van- taggi quali quello di permettere una sistemazione razio- nale di tutti gli strumenti utilizzati durante l'immersione (OCTOPUS, MANOMETRO, TORCE, BUSSOLA...) attra- verso moschettoni, fibbie, in esso omogeneamente dis- tribuite per il massimo comfort in immersione. SCHIENALINO La sua funzione principale è quella di garantire il corretto assemblaggio tra la bombola e l'equilibratore e quindi quella tra equilibratore e subacqueo. Si comprende, quindi, quale sia l'importanza dal punto di vista ergonomico di uno schienalino: la sua corretta pro- gettazione è il punto di partenza di un equilibratore con- fortevole. Lunghi studi e molteplici prove nei laboratori CRESSI- SUB hanno dato luogo ad uno schienalino di moderna concezione, che permette una regolazione verticale del supporto lombare al fine di adattarsi ad ogni tipologia di utilizzatore. La maniglia, anch'essa di nuovo disegno, è stata dimensionata per il trasporto confortevole del jac- ket in ogni situazione. Vi è poi la possibilità di utilizzare una seconda cinghia di fissaggio bombola (da acquista- re separatamente), oppure di fissare la bombola in due posizioni diverse. GRUPPO INFLATOR Cuore di ogni equilibratore, ad esso sono legate le fun- zioni già citate di carico e scarico aria nel sacco. Si capi- sce quindi l’importanza di tale gruppo, composto dal by-pass, dal tubo corrugato e dalla valvola di scarico. Progettato con le più moderne tecnologie, si presenta con un design sofisticato ed aggressivo integrandosi in maniera armoniosa con gli altri componenti dell’equili- bratore. Vediamo in dettaglio le caratteristiche dei sin- goli componenti. BY-PASS Ha il compito di comandare il riempimento o lo svuota- mento controllato del sacco. Tale funzione, complessa dal punto di vista meccanico, è stata semplificata dai tec- nici CRESSI-SUB anche grazie all'utilizzo dei più moderni materiali plastici delle ultime generazioni. Le figure seguenti illustrano la manutenzione che, per ragioni di sicurezza, deve essere eseguita esclusivamen- te da personale tecnico autorizzato da CRESSI-SUB.

SI DECLINA OGNI RESPONSABILITÀ DA QUAL-

SIASI INTERVENTO DI MANUTENZIONE AL

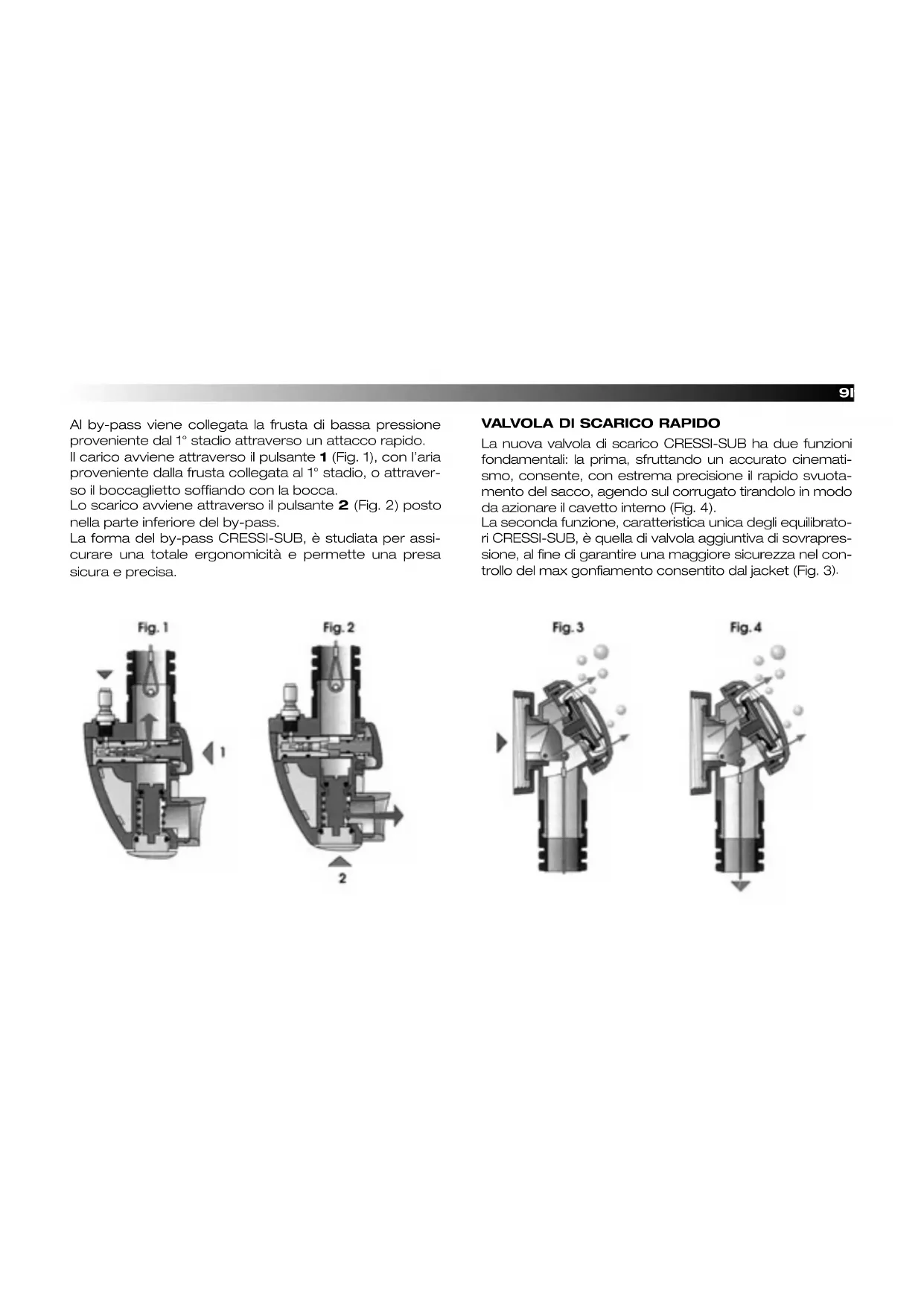

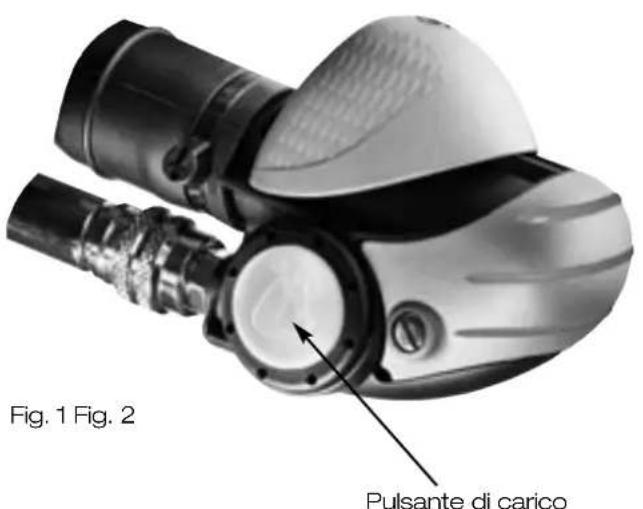

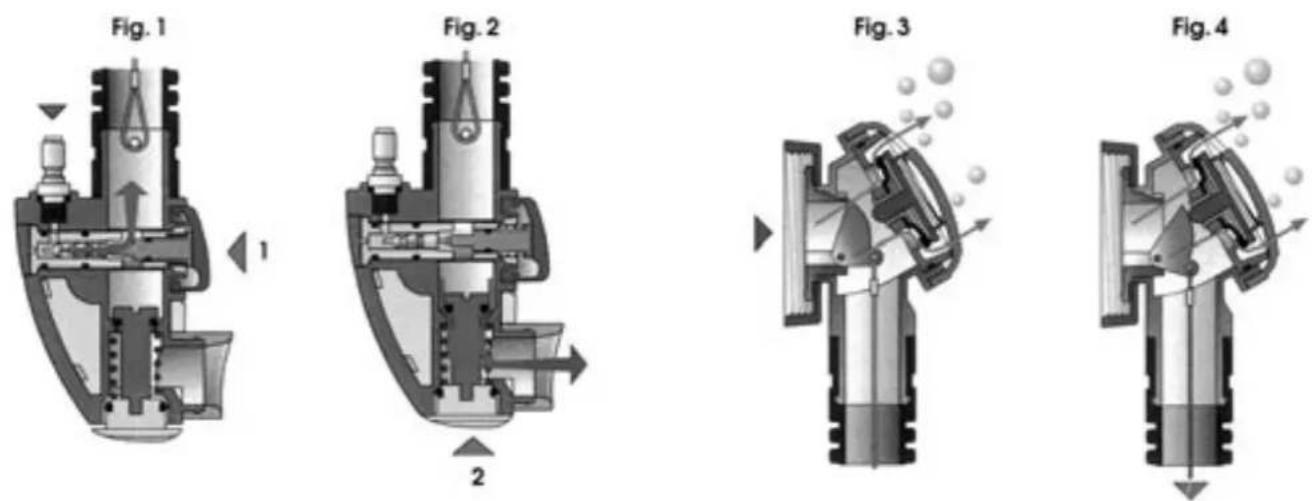

TO DA CRESSI-SUB. Libretto 25/10/05 25-10-2005 12:53 Pagina 78 Italiano Libretto 25/10/05 25-10-2005 12:53 Pagina 89Italiano Al by-pass viene collegata la frusta di bassa pressione proveniente dal 1° stadio attraverso un attacco rapido. Il carico avviene attraverso il pulsante 1 (Fig. 1), con l’aria proveniente dalla frusta collegata al 1° stadio, o attraver- so il boccaglietto soffiando con la bocca. Lo scarico avviene attraverso il pulsante 2 (Fig. 2) posto nella parte inferiore del by-pass. La forma del by-pass CRESSI-SUB, è studiata per assi- curare una totale ergonomicità e permette una presa sicura e precisa. VALVOLA Dl SCARICO RAPIDO La nuova valvola di scarico CRESSI-SUB ha due funzioni fondamentali: la prima, sfruttando un accurato cinemati- smo, consente, con estrema precisione il rapido svuota- mento del sacco, agendo sul corrugato tirandolo in modo da azionare il cavetto interno (Fig. 4). La seconda funzione, caratteristica unica degli equilibrato- ri CRESSI-SUB, è quella di valvola aggiuntiva di sovrapres- sione, al fine di garantire una maggiore sicurezza nel con- trollo del max gonfiamento consentito dal jacket (Fig. 3

Libretto 25/10/05 25-10-2005 12:53 Pagina 910 Italiano VALVOLA Dl SOVRAPRESSIONE Tutti gli equilibratori CRESSI-SUB sono dotati di questa valvola che è posizionata, sul retro, sia nella parte inferio- re destra che nella parte superiore destra del sacco. Tale valvola, oltre a garantire il controllo del gonfiamento in modo da non superare una pressione interna massima stabilita, permette al subacqueo di scaricare aria manual- mente quando la posizione dello stesso concentra l’aria principalmente nella parte inferiore dell’equilibratore. Per azionare la valvola inferiore destra è sufficiente tirare il cordino, impugnando lo speciale pomello, che, secondo i modelli degli equilibratori scelti, si trova sul retro nella parte inferiore destra oppure in avanti nella parte inferiore destra. Invece per azionare la valvola superiore destra è suffi- ciente tirare il cordino, impugnando lo speciale pomello, che si trova in avanti sullo spallaccio destro.

UTILIZZO DELL'EQUILIBRATORE. MONTAGGIO

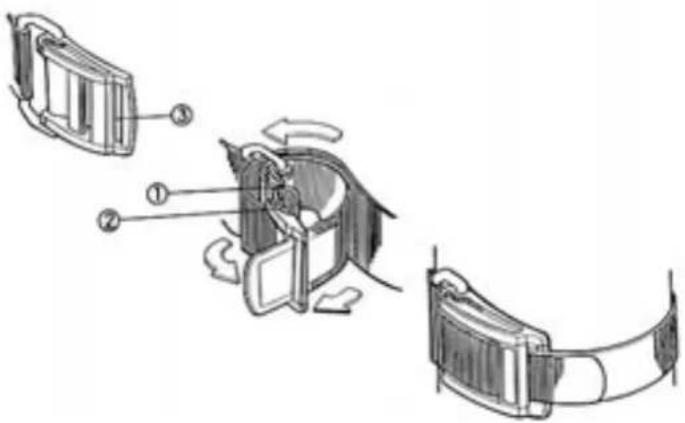

Per l'assemblaggio completo dell'autorespiratore, si pro- cede in primo luogo al fissaggio dell'equilibratore alla bombola, seguendo le indicazioni della figura per il corret- to inserimento nella fibbia della cinghia (passi n. 1 e 2).

Ciò è importante per la sicurezza del sub; se il montaggio avviene a cinghia asciutta questa una volta in acqua potrebbe stirarsi allentando il serraggio della bombola fino a permetterne lo sfilamento. Una volta fissata la bombola è consigliabile tenere il limite superiore dello schienalino, circa 2-4 cm. sotto l'uscita della rubinetteria, in modo che la testa del subac- queo non urti contro l'autorespiratore. Si procede quindi con il montaggio della frusta collegan- dola ad una uscita di bassa pressione del 1° stadio dell'e- rogatore. L'equilibratore è progettato per un utilizzo di aria ad una pressione oscillante tra 6 -12 bar ed una pressione mag- giore sarebbe fonte di pericolo per il subacqueo. L'altro terminale della frusta è dotato di un attacco rapi- do: assicuratevi che sia perfettamente pulito prima di agganciarlo al by-pass. Libretto 25/10/05 25-10-2005 12:53 Pagina 1011Italiano

COME INDOSSARE IL JACKET

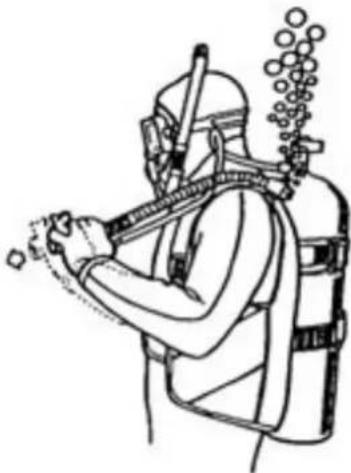

L'equilibratore può essere indossato sia all'asciutto, sia in acqua, ed il subacqueo deve scegliere di volta in volta le procedure più idonee a seconda delle esigenze. È indispensabile venire addestrati durante il corso sub- acqueo al corretto indossamento dell'autorespiratore. L'equilibratore si fissa al corpo del subacqueo tramite i cinghiaggi e le imbracature. La chiusura principale del giubbetto è garantita dalla fascia addominale centrale con chiusura a velcro, che garantisce, tramite l'esclusivo sistema elastico "Free- matic" CRESSI-SUB, una aderenza confortevole e perso- nalizzata a qualunque fisico senza pressioni sulla zona ventrale e toracica. Ulteriore regolazione è rappresentata dagli spallacci rego- labili, muniti di grosse fibbie a sgancio rapido in corrispon- denza della zona pettorale; il fissaggio della bombola è assicurato dallo schienalino, mediante una fascia regolabi- le che permette di adattare bombole di diametro diverso. A questo punto, dopo un rapido controllo del corretto funzionamento dell'inflator, delle fruste e dei vari acces- sori, il subacqueo è pronto per l'immersione. FUNZIONAMENTO Il funzionamento dell’equilibratore è regolato, come già detto, dal by-pass, dalla valvola di scarico manuale e dalle valvole di sovrapressione. Per iniziare un’immersione, una volta provveduto all’in- dossamento, il subacqueo dovrà scaricare aria dall’equi- libratore già opportunamente gonfiato per il galleggia- mento, tirando il corrugato (Fig. A), utilizzando quindi la valvola di scarico, oppure, se scende a testa in giù, utiliz- zando la valvola di sovrapressione inferiore. A questo punto, si procede alla discesa con una velocità che aumenta in funzione della pressione dell’acqua che comprime il subacqueo. Per rallentare la discesa si potrà introdurre aria nel sacco, con brevi pressioni del pulsante di carico. Durante l’immersione si potrà correggere l’assetto in fun- zione, quindi, della profondità e dell’alleggerimento delle bombole per il consumo dell’aria. Per risalire si introduce aria nel sacco, cosi da ottenere un assetto leggermente positivo: in questo caso la velocità aumenterà in funzione della diminuzione della pressione, si dovrà quindi agire equilibrandosi con i sistemi di scari- co in modo da evitare una risalita troppo veloce. Libretto 25/10/05 25-10-2005 12:53 Pagina 1112 Italiano

ATTENZIONE: UNA RISALITA TROPPO VELOCE

È ESTREMAMENTE PERICOLOSA PER

NUAZIONE LO SCARICO DELL'ARIA.

USO DELL'ATTREZZATURA E VALUTAZIONE

DEL RISCHIO L'uso di attrezzature subacquee deve essere destinato a chi, dopo aver effettuato adeguate visite mediche atte a certificarne l'idoneità fisica, ha frequentato e completato con successo un corso di addestramento specifico, con I'ottenimento del relativo brevetto subacqueo. Ciò nonostante, prima di ogni utilizzo devono essere valutate accuratamente le situazioni ambientali e psicofi- siche del subacqueo, rinunciando all'immersione qualora anche una sola condizione risultasse a rischio. Fra le condizioni ambientali che possono risultare rischio- se, vanno annoverate anche le condizioni del mare, la presenza di correnti, la temperatura dell'acqua partico- larmente bassa, la visibilità ridotta. Fra le condizioni psicofisiche, uno stato di salute non per- fetto, una situazione di stress emotivo o fisico, la man- canza di allenamento, la stanchezza, lo stato digestivo in seguito ad ingestione di alimenti. I materiali e la concezione delle attrezzature CRESSI-SUB, consentono un utilizzo in totale sicurezza. MANUTENZIONE Dopo ogni uso, eseguire le seguenti operazioni:

• togliere la bombola e sciacquare l'equilibratore, con acqua dolce, sia nella parte esterna che in quella interna, facendo entrare acqua nel corrugato e nel sacco attra- verso la valvola di scarico o quella di sovrapressione

• scaricare l'acqua eventualmente ancora presente nell'e- quilibratore e lasciarlo asciugare all'aria con le valvole aperte

• quando è completamente asciugato, chiudere tutte le valvole, gonfiarlo leggermente (se si vuole usando il boc- caglio per il gonfiaggio a bocca situato nel by-pass) e riporlo in un luogo fresco ed asciutto. Nei periodi di lunga inattività, lubrificare l'attacco della frusta ed il collarino di quest'ultima con grasso al silicone e cospar- gere il corrugato di talco. Gli equilibratori CRESSI-SUB, grazie a tutte le caratteristi- che specificate sopra indicate, sono conformi alle norme EN 250 - EN 1809 e riportano pertanto la prestigiosa marcatura CE, sinonimo di sicurezza e prestazioni, costi- tuito dal marchio CE e dall'identificazione dell'organismo certificante (0474). Sotto la tasca laterale o sotto quella posteriore è cucita un’etichetta riportante i seguenti testi e dati: Libretto 25/10/05 25-10-2005 12:53 Pagina 1213Italiano ATTENZIONE!

QUESTO NON È UN GIUBBOTTO DI SAL

FUORI DALL'ACQUA - L'utilizzo di questo giubbetto necessita di un corso specifico presso un istruttore abilitato. - In caso di emergenza, la galleggiabilità sul dorso in superficie non è garantita per tutti gli utilizzatori e in tutte le condizioni. - Prima dell'uso verificare lo stato del giubbetto, il suo buon funzionamento e che non siano presenti fori o altri danni. -Vedere le istruzioni fornite dal Manuale. - Non inalare il gas presente all'interno del sacco. - Non rimuovere dal giubbetto. Modello:_______ Anno produzione:_______ Tabella con indicati i valori di galleggiabilità (espressi in Newton) per ogni taglia di giubbetto. Pittogramma che indica il valore max. di litri delle bombole. Libretto 25/10/05 25-10-2005 12:53 Pagina 1314 Libretto 25/10/05 25-10-2005 12:53 Pagina 1415English

Congratulazioni! Il prodotto da Lei scelto, frutto di una continua ricerca e sviluppo, è costruito seguendo lo standard qualitativo CRESSI-SUB che Le assicura piace- voli immersioni in tutta sicurezza e per lungo tempo. AVVERTENZE GENERALI Per poter utilizzare correttamente le attrezzature subac- quee descritte in questo manuale, occorre avere una adeguata preparazione conseguibile unicamente fre- quentando un corso completo di istruzione teorica e pra- tica di immersione subacquea tenuto da istruttori qualifi- cati con rilascio finale di brevetto di immersione. L'utilizzo da parte di persone senza brevetto è estrema- mente pericoloso e può essere causa di incidenti anche gravi. La lettura di questo manuale non esime dal brevetto, ma è comunque consigliata prima dell'utilizzo degli equilibra- tori CRESSI-SUB. INTRODUZIONE Gli equilibratori CRESSI-SUB sono certificati per un utiliz- zo fino a 50 mt. di profondità, come prescritto dalle norme CE avendo superato i test e le prove in esse con- template. Gli equilibratori sono di fondamentale importanza per l'at- tività subacquea con autorespiratore, in quanto permet- tono Ia possibilità di controllare l'assetto in immersione attraverso l'immissione o la fuoriuscita di aria nel sacco, variando così il peso specifico del subacqueo da qui l'ab- breviazione GAV ossia giubbetto ad assetto variabile, con cui l'equilibratore è comunemente chiamato. La sua evoluzione, piuttosto rapida, ha visto la comparsa di svariati modelli molto differenti gli uni dagli altri, attual- mente sfociata in una forma molto simile ad un giubbot- to di salvataggio, molto comoda da indossare. ATTENZIONE!

POSIZIONE VERTICALE. COMPONENTI Tutti gli equilibratori CRESSI-SUB sono stati studiati in modo da garantire una perfetta vestibilità ed il totale comfort in ogni situazione, il tutto improntato ai più avan- zati concetti ergonomici. La costruzione con l'utilizzo di materiali di altissima quali- tà e resistenza, quali ad esempio il prestigioso "CORDU- RA 1000", è ottenuta attraverso saldature ad alta fre- quenza e cuciture doppiate con fettuccia di nylon, al fine di garantire la più lunga durata del prodotto. Alcune saldature sono sistemate in modo da controllare la disposizione d'aria nel sacco gonfio, in modo da garan- tire sempre il migliore assetto possibile. Molto comode e funzionali sono le tasche di nuovo dise- gno che consentono di alloggiare accessori come mac- chine fotografiche ecc. Libretto 25/10/05 25-10-2005 12:53 Pagina 4950 Italiano Tutti gli equilibratori sono dotati di speciali tasche porta- pesi laterali, che, in caso d'emergenza, permettono una rapida espulsione dei pesi. I sistemi utilizzati sono, a secondo dei modelli, o a gravità (uscita automatica del peso dopo sgancio manuale della fibbia di sicurezza) o “C-Trim System” (espulsione manuale dello speciale bor- sello portapesi). Al particolare disegno del sacco si riconoscono altri van- taggi quali quello di permettere una sistemazione razio- nale di tutti gli strumenti utilizzati durante l'immersione (OCTOPUS, MANOMETRO, TORCE, BUSSOLA...) attra- verso moschettoni, fibbie, in esso omogeneamente dis- tribuite per il massimo comfort in immersione. SCHIENALINO La sua funzione principale è quella di garantire il corretto assemblaggio tra la bombola e l'equilibratore e quindi quella tra equilibratore e subacqueo. Si comprende, quindi, quale sia l'importanza dal punto di vista ergonomico di uno schienalino: la sua corretta pro- gettazione è il punto di partenza di un equilibratore con- fortevole. Lunghi studi e molteplici prove nei laboratori CRESSI- SUB hanno dato luogo ad uno schienalino di moderna concezione, che permette una regolazione verticale del supporto lombare al fine di adattarsi ad ogni tipologia di utilizzatore. La maniglia, anch'essa di nuovo disegno, è stata dimensionata per il trasporto confortevole del jac- ket in ogni situazione. Vi è poi la possibilità di utilizzare una seconda cinghia di fissaggio bombola (da acquista- re separatamente), oppure di fissare la bombola in due posizioni diverse. GRUPPO INFLATOR

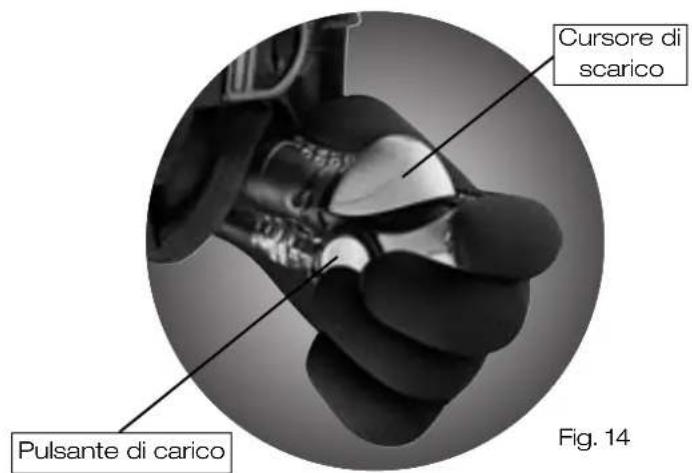

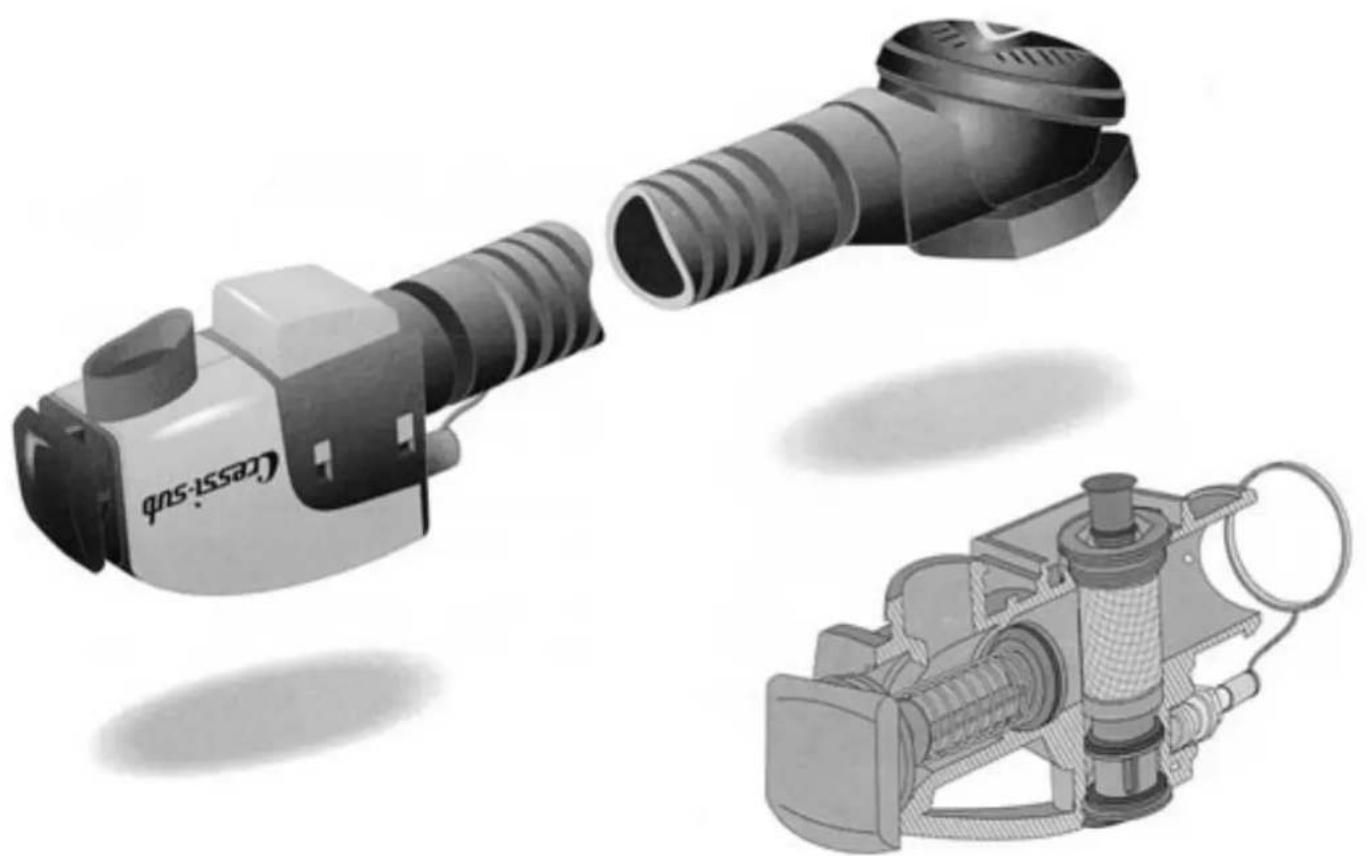

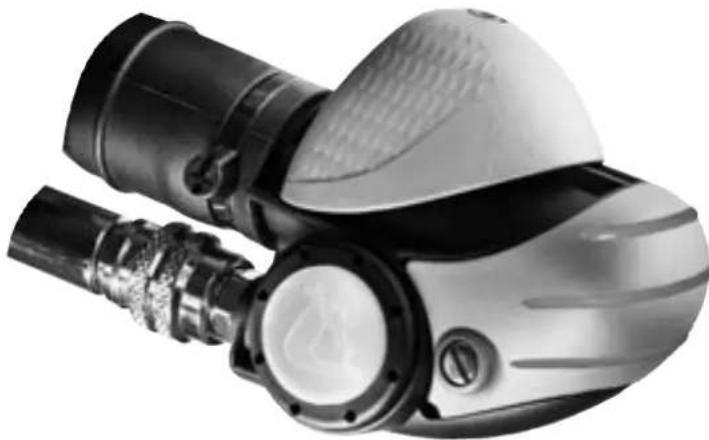

"FLIGHT CONTROL SYSTEM"

Come è ben noto, le sue funzioni sono quelle di caricare o scaricare l'aria come quelle del tradizionale gruppo inflator con corrugato, ma a differenza di questo, il nuovo gruppo "Flight Control System" oltre ad essere compo- sto da due nuovi elementi (by-pass e la valvola di scari- co) presenta i seguenti grandi vantaggi:

• la posizione fissa del by-pass studiata in modo che i comandi siano sempre visibili e facilmente raggiungibili dalla mano (anche indossando i guanti) permettendo così di controllare l'assetto in qualsiasi posizione

• i comandi di carico e scarico associati a movimenti meccanici diversi per maggiore sicurezza

• la forma del by-pass consente un'impugnatura ergo- nomica e di azionare i comandi sempre con la stessa mano senza spostarla (infatti basta muovere solo alcune dita); inoltre la particolare pipetta morbida (raccordo tra il sacco e il by-pass) consente alla mano maggiore liber- tà di movimento Vediamo in dettaglio le caratteristiche dei singoli componenti. BY-PASS Ha il compito di comandare il riempimento o lo svuota- mento controllato del sacco. È posizionato nella parte laterale sinistra dell'equilibratore e la tasca è sagomata in modo da non ostacolare i movi- menti della mano durante l'uso. Libretto 25/10/05 25-10-2005 12:53 Pagina 5051Italiano L'attacco rapido del by-pass è posizionato in modo da facilitare l'aggancio o lo sgancio della frusta di bassa pressione proveniente dal 1° stadio. La funzione di carico è associata alla pressione di un pulsante (Fig. 1) che consente l'ingresso dell'aria nel sacco. Invece la funzione di scarico è associata allo scorri- mento di un cursore (Fig. 2) che consente l'uscita del- l'aria dal sacco: in questo modo è possibile avere uno scarico graduale muovendo il cursore lungo la sua corsa o uno scarico rapido portando subito il cursore in fondo alla sua corsa. Fig. 1 Fig. 2 Pulsante di carico Cursore di scarico Libretto 25/10/05 25-10-2005 12:53 Pagina 5152 Italiano Le figure seguenti illustrano la manutenzione che, per ragioni di sicurezza, deve essere eseguita esclusivamen- te da personale tecnico autorizzato da CRESSI-SUB.

SI DECLINA OGNI RESPONSABILITÀ DA QUAL-

SIASI INTERVENTO DI MANUTENZIONE AL

TO DA CRESSI-SUB. Fig. 3 Fig. 4 Fig. 5 Libretto 25/10/05 25-10-2005 12:53 Pagina 5253Italiano Fig. 8 Fig. 6 Fig. 7 Fig. 9 Libretto 25/10/05 25-10-2005 12:53 Pagina 5354 Italiano Le figure seguenti illustrano le operazioni da eseguire per regolare lo scarico che, per ragioni di sicurezza, devono essere eseguite esclusivamente da personale tecnico autorizzato da CRESSI-SUB.

SI DECLINA OGNI RESPONSABILITÀ DA QUAL-

SIASI INTERVENTO DI REGOLAZIONE DELLO

1. appoggiare l'equilibratore su un piano nella posizione

di utilizzo come illustrato nella Fig. 10 (con il fascione e tutte le fibbie chiuse);

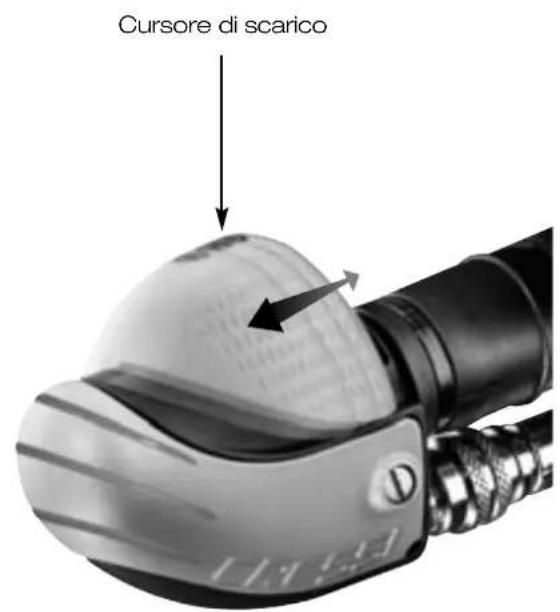

2. tenere il cursore di scarico nella posizione di fine

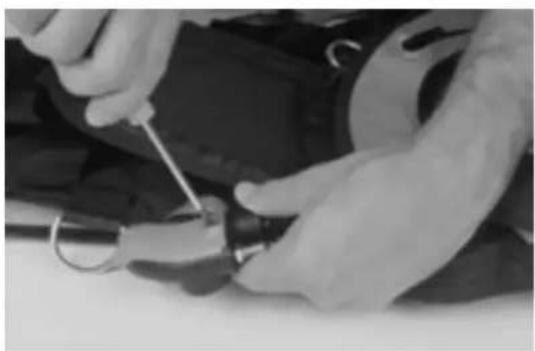

corsa, mentre con la chiave esagonale da 5 mm si effettua la regolazione come illustrato nella Fig. 11;

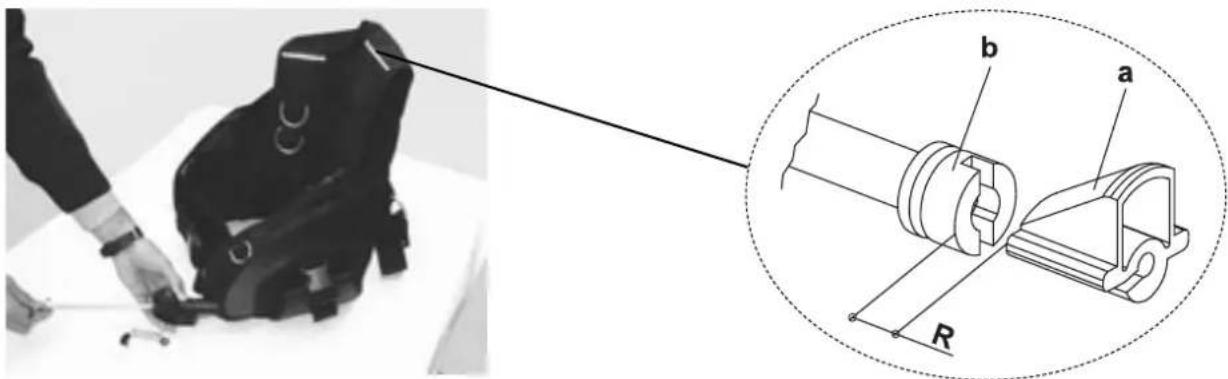

3. la regolazione è corretta quando la camma (vedi a

fig. 12) si trova alla distanza R circa uguale a 3 mm dalla boccola (vedi b fig. 12) tenendo il cursore di sca- rico nella posizione di fine corsa come illustrato nella Fig. 11;

4. infine mettere il controdado di sicurezza per fissare la

regolazione usando la chiave esagonale da 5 mm a T per tenere fermo l'alberino di scarico (in modo da non perdere la regolazione così ottenuta) e la chiave tubo- lare da 13 mm modificata (fornita da CRESSI-SUB) per avvitare il controdado di sicurezza come illustrato nella Fig. 13. Libretto 25/10/05 25-10-2005 12:53 Pagina 5455Italiano Fig. 10 Fig. 12 Fig. 11 Fig. 13 Libretto 25/10/05 25-10-2005 12:53 Pagina 5556 Italiano

VALVOLA DI SCARICO RAPIDO

La nuova valvola permette uno scarico maggiore di quel- la tradizionale usata nel gruppo inflator con corrugato. La sua principale funzione è di permettere lo svuotamento graduale o rapido del sacco: infatti la valvola, dotata di un servomeccanismo, è azionata per mezzo di un cavetto direttamente dal cursore del by-pass. La seconda funzione è di valvola aggiuntiva di sovrapres- sione, cioè di controllare che il sacco non venga gonfiato eccessivamente superando così la pressione interna massima stabilita. Le figure seguenti illustrano la sostituzione dell' o-ring che, per ragioni di sicurezza, deve essere eseguita esclusiva- mente da personale tecnico autorizzato da CRESSI-SUB.

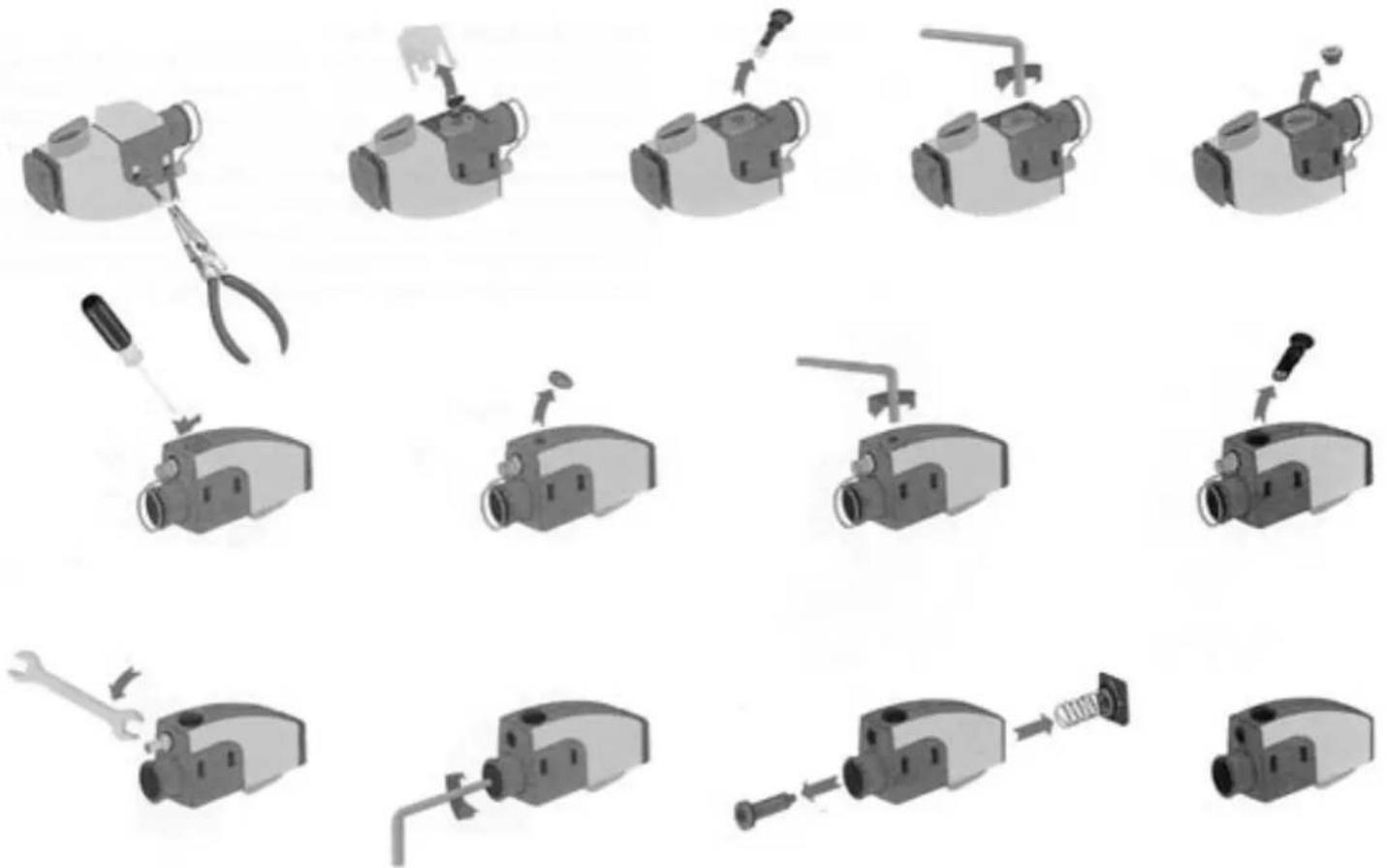

SI DECLINA OGNI RESPONSABILITÀ DA QUAL-

SIASI INTERVENTO DI SOSTITUZIONE DELL' O-

È un tubo in silicone dotato di valvola di non ritorno e posi- zionato all'interno della tasca destra dell'equilibratore. VALVOLA Dl SOVRAPRESSIONE Tutti gli equilibratori CRESSI-SUB sono dotati di questa valvola che è posizionata, sul retro, sia nella parte inferio- re destra che nella parte superiore destra del sacco. Tale valvola, oltre a garantire il controllo del gonfiamento in modo da non superare una pressione interna massima stabilita, permette al subacqueo di scaricare aria manual- mente quando la posizione dello stesso concentra l’aria principalmente nella parte inferiore dell’equilibratore. Per azionare la valvola inferiore destra è sufficiente tirare il cordino, impugnando lo speciale pomello, che, secondo i modelli degli equilibratori scelti, si trova sul retro nella parte inferiore destra oppure in avanti nella parte inferiore destra. Invece per azionare la valvola superiore destra è suffi- ciente tirare il cordino, impugnando lo speciale pomello, che si trova in avanti sullo spallaccio destro.

UTILIZZO DELL'EQUILIBRATORE. MONTAGGIO

Per l'assemblaggio completo dell'autorespiratore, si pro- cede in primo luogo al fissaggio dell'equilibratore alla bombola, seguendo le indicazioni della figura per il corret- to inserimento nella fibbia della cinghia (passi n. 1 e 2).

Ciò è importante per la sicurezza del sub; se il montaggio avviene a cinghia asciutta questa una volta in acqua potrebbe stirarsi allentando il serraggio della bombola fino a permetterne lo sfilamento. Una volta fissata la bombola è consigliabile tenere il limite superiore dello schienalino, circa 2-4 cm. sotto l'uscita della rubinetteria, in modo che la testa del subac- queo non urti contro l'autorespiratore. Si procede quindi con il montaggio della frusta collegan- dola ad una uscita di bassa pressione del 1° stadio dell'e- rogatore. L'equilibratore è progettato per un utilizzo di aria ad una pressione oscillante tra 6 -12 bar ed una pressione mag- giore sarebbe fonte di pericolo per il subacqueo. L'altro terminale della frusta è dotato di un attacco rapi- do: assicuratevi che sia perfettamente pulito prima di agganciarlo al by-pass. Libretto 25/10/05 25-10-2005 12:53 Pagina 5758 Italiano

COME INDOSSARE IL JACKET

L'equilibratore può essere indossato sia all'asciutto, sia in acqua, ed il subacqueo deve scegliere di volta in volta le procedure più idonee a seconda delle esigenze. È indispensabile venire addestrati durante il corso sub- acqueo al corretto indossamento dell'autorespiratore. L'equilibratore si fissa al corpo del subacqueo tramite i cinghiaggi e le imbracature. La chiusura principale del giubbetto è garantita dalla fascia addominale centrale con chiusura a velcro, che garantisce, tramite l'esclusivo sistema elastico "Free- matic" CRESSI-SUB, una aderenza confortevole e perso- nalizzata a qualunque fisico senza pressioni sulla zona ventrale e toracica. Ulteriore regolazione è rappresentata dagli spallacci rego- labili, muniti di grosse fibbie a sgancio rapido in corrispon- denza della zona pettorale; il fissaggio della bombola è assicurato dallo schienalino, mediante una fascia regolabi- le che permette di adattare bombole di diametro diverso. A questo punto, dopo un rapido controllo del corretto funzionamento dell'inflator, delle fruste e dei vari acces- sori, il subacqueo è pronto per l'immersione. Per verificare il corretto funzionamento dell'in- flator è opportuno, prima di ogni immersione, azionare più volte i comandi del by-pass: pro- vando quindi a premere il pulsante di carico ed in particolare a far scorrere il cursore di scarico. FUNZIONAMENTO Il funzionamento dell'equilibratore è regolato, come già detto, dal by-pass, dalla valvola di scarico manuale e dalle valvole di sovrapressione. Per iniziare un'immersione, una volta provveduto all'in- dossamento, il subacqueo dovrà scaricare aria dall'equi- libratore già opportunamente gonfiato per il galleggia- mento, muovendo il cursore che comanda la valvola di scarico oppure azionando la valvola di sovrapressione. Come già detto, è possibile avere uno scarico graduale muovendo il cursore lungo la sua corsa o uno scarico rapi- do portando subito il cursore in fondo alla sua corsa (fig. 14). A questo punto, si procede alla discesa con una velocità che aumenta in funzione della pressione dell'acqua che comprime il subacqueo. Per rallentare la discesa si potrà introdurre aria nel sacco, con brevi pressioni del pulsante di carico (fig. 14). Durante l'immersione si potrà correggere l'assetto in fun- zione, quindi, della profondità e dell'alleggerimento delle bombole per il consumo d'aria. Per risalire si introduce aria nel sacco, così da ottenere un assetto leggermente positivo; in questo caso la velocità aumenterà in funzione della diminuzione della pressione, si dovrà quindi agire equilibrandosi con i sistemi di scari- co in modo da evitare una risalita troppo veloce.

ATTENZIONE: UNA RISALITA TROPPO VELOCE

È ESTREMAMENTE PERICOLOSA PER

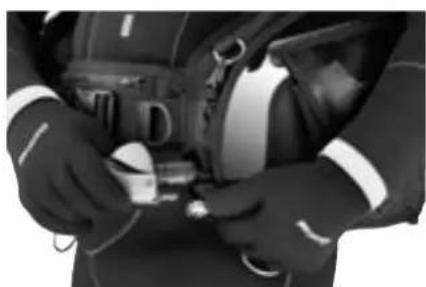

ZIONE LO SCARICO DELL'ARIA. In caso di autoerogazione è possibile sganciare veloce- mente la frusta agendo sull'attacco rapido del by-pass (fig. 15) interrompendo così l'afflusso d'aria nel sacco. Libretto 25/10/05 25-10-2005 12:53 Pagina 5859Italiano IMPORTANTE: La velocità di scarico d'aria dal sacco è sempre maggio- re della velocità di carico: perciò in una situazione d'e- mergenza in cui si avesse un carico continuo d'aria, per evitare il gonfiamento improvviso del sacco si può, in caso non si riesca prontamente a sganciare la frusta, azionare una delle tre valvole di scarico presen- ti nel giubbetto. Per immettere aria nel sacco si dovrà quindi usare l'ap- posito tubo (per il gonfiaggio a bocca) posizionato nella tasca destra (fig. 16). Pulsante di carico Cursore di scarico Fig. 14 Fig. 15 Fig. 16 Libretto 25/10/05 25-10-2005 12:53 Pagina 5960 Italiano

USO DELL'ATTREZZATURA E VALUTAZIONE

DEL RISCHIO L'uso di attrezzature subacquee deve essere destinato a chi, dopo aver effettuato adeguate visite mediche atte a certificarne l'idoneità fisica, ha frequentato e completato con successo un corso di addestramento specifico, con I'ottenimento del relativo brevetto subacqueo. Ciò nonostante, prima di ogni utilizzo devono essere valutate accuratamente le situazioni ambientali e psicofi- siche del subacqueo, rinunciando all'immersione qualora anche una sola condizione risultasse a rischio. Fra le condizioni ambientali che possono risultare rischio- se, vanno annoverate anche le condizioni del mare, la presenza di correnti, la temperatura dell'acqua partico- larmente bassa, la visibilità ridotta. Fra le condizioni psicofisiche, uno stato di salute non per- fetto, una situazione di stress emotivo o fisico, la man- canza di allenamento, la stanchezza, lo stato digestivo in seguito ad ingestione di alimenti. I materiali e la concezione delle attrezzature CRESSI-SUB, consentono un utilizzo in totale sicurezza. MANUTENZIONE Dopo ogni uso, eseguire le seguenti operazioni:

• togliere la bombola e sciacquare l'equilibratore, con acqua dolce, sia nella parte esterna che in quella inter- na, facendo entrare acqua nel sacco attraverso la val- vola di scarico o quella di sovrapressione

• scaricare l'acqua eventualmente ancora presente nel- l'equilibratore e lasciarlo asciugare all'aria con le valvo- le aperte

• quando è completamente asciugato, chiudere tutte le valvole, gonfiarlo leggermente (se si vuole usando l'apposito tubo per il gonfiaggio a bocca) e riporlo in un luogo fresco ed asciutto. Nei periodi di lunga inattività, lubrificare l'attacco della fru- sta ed il collarino di quest'ultima con grasso al silicone. Gli equilibratori CRESSI-SUB, grazie a tutte le caratteristi- che specificate sopra indicate, sono conformi alle norme EN 250 - EN 1809 e riportano pertanto la prestigiosa marcatura CE, sinonimo di sicurezza e prestazioni, costi- tuito dal marchio CE e dall'identificazione dell'organismo certificante (0474). Libretto 25/10/05 25-10-2005 12:53 Pagina 6061Italiano Sotto la tasca laterale o sotto quella posteriore è cucita un’etichetta riportante i seguenti testi e dati: ATTENZIONE!

QUESTO NON È UN GIUBBOTTO DI SAL

FUORI DALL'ACQUA - L'utilizzo di questo giubbetto necessita di un corso specifico presso un istruttore abilitato. - In caso di emergenza, la galleggiabilità sul dorso in superficie non è garantita per tutti gli utilizzatori e in tutte le condizioni. - Prima dell'uso verificare lo stato del giubbetto, il suo buon funzionamento e che non siano presenti fori o altri danni. -Vedere le istruzioni fornite dal Manuale. - Non inalare il gas presente all'interno del sacco. - Non rimuovere dal giubbetto. Modello:_______ Anno produzione:_______ Tabella con indicati i valori di galleggiabilità (espressi in Newton) per ogni taglia di giubbetto. Pittogramma che indica il valore max. di litri delle bombole. Libretto 25/10/05 25-10-2005 12:53 Pagina 6162 Libretto 25/10/05 25-10-2005 12:53 Pagina 6263English
