Produkttyp	Tarierjacket (Stab Jacket / GAV)
Marke	Cressi
Modell	Aquapro 5
Zugelassene maximale Tiefe	50 Meter
Materialien	Cordura 1000, Hochfrequenzschweißnähte, verstärkte Nylonnähte
Aufblassystem	Flight Control System mit Fenstop (Aufblasknopf und Druckknopf zum Entlüften)
Betriebsdruck	6 bis 12 bar
Schnellkupplung	Ja, für Niederdruckschlauch
Überdruckventile	Zwei, oben und unten rechts, manuelle Betätigung per Kabel
Manuelle Entlüftung	Durch Verschieben des Entlüftungsknopfs am Fenstop
Rückenplatte	Höhenverstellbare Lendenstütze, Tragegriff, Flaschenhalterung in zwei Positionen
Bleisystem	Seitliche Bleitaschen mit Schnellauswurf (Schwerkraft oder C-Trim System)
Zubehörtaschen	Ja, für Instrumente (Octopus, Manometer usw.)
Hauptverschluss	Klett-Bauchgurt mit elastischem Freematic-System
Brustverstellung	Gurt mit Schnellverschluss
Mundaufblasung	Ja, über speziellen Schlauch in der rechten Tasche
Pflege	Mit Süßwasser spülen, bei geöffneten Ventilen trocknen, leicht aufgeblasen lagern
Schmierung	Silikonfett auf Anschluss und Schlauchkragen
Zertifizierungen	CE, EN 250, EN 1809 (Stelle 0474)
Achtung	Dies ist keine Rettungsweste - garantiert nicht, dass der Kopf über Wasser bleibt
Jährliche Überprüfungen	Inflator und Entlüftungen müssen von einem autorisierten Cressi-Händler gewartet werden

Häufig gestellte Fragen - Aquapro 5 CRESSI

Wie blase ich die Weste mit dem Fenstop auf?

Drücken Sie den Aufblasknopf (Abb. 1), um Luft aus dem Niederdruckschlauch einzuleiten. Eine Mundaufblasung ist ebenfalls über den Schlauch in der rechten Tasche möglich.

Wie entlüfte ich die Weste schnell?

Verwenden Sie den Entlüftungsknopf: Drücken Sie ihn ganz durch für schnelles Entlüften, oder schieben Sie ihn allmählich für allmähliches Entlüften. Sie können auch am Griff der Überdruckventile ziehen.

Welcher Luftdruck wird für die Weste empfohlen?

Die Weste ist für einen Druck von 6 bis 12 bar ausgelegt. Ein höherer Druck kann die Sicherheit beeinträchtigen.

Wie pflege ich die Weste nach einem Tauchgang?

Entfernen Sie die Flasche, spülen Sie innen und außen mit Süßwasser, lassen Sie Wasser durch die Ventile ein. Entfernen Sie das Wasser, trocknen Sie an der Luft bei geöffneten Ventilen. Sobald trocken, schließen Sie die Ventile und blasen Sie leicht auf, bevor Sie kühl und trocken lagern.

Kann ich die Höhe der Lendenstütze einstellen?

Ja, die Rückenplatte ermöglicht eine vertikale Einstellung der Lendenstütze zur Anpassung an verschiedene Körpergrößen.

Wie befestige ich die Flasche an der Weste?

Befeuchten Sie den Gurt, führen Sie ihn wie im Handbuch beschrieben durch die Schnalle (Schritte 1 und 2). Die obere Grenze der Rückenplatte sollte 2 bis 4 cm unter dem Luftauslass des Ventils liegen. Sie können einen zweiten Gurt (optional) und zwei Befestigungspositionen verwenden.

Was tun, wenn die automatische Entlüftung kontinuierlich ausströmt?

Trennen Sie den Schlauch schnell über die Schnellkupplung des Fenstop (Abb. 15). Sie können auch eines der drei Entlüftungsventile betätigen, um übermäßiges Aufblasen zu vermeiden.

Ist diese Weste eine Rettungsweste?

Nein, dies ist keine Rettungsweste. Sie garantiert nicht, dass der Kopf über Wasser bleibt. Eine spezielle Ausbildung ist erforderlich.

Welche Zertifizierungen hat die Weste?

Die Weste entspricht den Normen EN 250 und EN 1809, mit CE-Kennzeichnung und der Zertifizierungsstelle 0474.

Wo finde ich die Auftriebsinformationen?

Ein Etikett unter der Seitentasche oder Rückentasche gibt die Auftriebswerte in Newton für jede Größe sowie Modell und Herstellungsjahr an.

BEDIENUNGSANLEITUNG Aquapro 5 CRESSI

GEBRAUCHSANWEISUNG FÜR TARIERJACKETS MIT

Glückwünsche zu Ihrer Wahl! Dieses Produkt, es ist das Resultat der ununterbrochenen Forschung und Entwicklung, ist gemäss der strengen CRESSI-SUB Qualitätsstandards hergestellt, um Ihnen angenehme und sichere Tauchgänge zu ermöglichen.

ALLGEMEINE WARNUNG

Sie müssen von einer qualifizierten Person im Umgang mit einem Tarierjacket beim Tauchen unterwiesen worden sein, bevor Sie dieses Produkt benutzen können.

Die Benutzung dieses Produktes von nicht geschulten Personen kann ernste Verletzungen oder sogar den Tod zur Folge haben.

CRESSI-SUB empfiehlt dieses Handbuch vor dem ersten Gebrauch zu lesen.

Die aktive Tauchlizenz ist immer gefordert.

EINLEITUNG

Die Cressi-sub Jackets sind für den Gebrauch bis zu einer Tauchtiefe von 50m zertifiziert, so wie es in der CE-Norm gefordert wird und wie in vielen Test bewiesen wurde.

Das Tarierjacket spielt eine wichtige Rolle bei Tauchgängen mit Atemregler und Druckluftflaschen. Durch Inflation und Deflation von Luft in und aus dem Jacket, kann der Taucher unter Wasser das hydrostatische Gleichgewicht herstellen. Aus diesem Grund wird das Jacket auch als BCD (Buoyancy Compensating Device) bezeichnet.

Die rapide Entwicklung von Tarierjackets brachte Generationen verschiedener Modelle hervor, bis sie letztlich dem heutigen Standard entsprachen: funktional, robust und einfach zu handhaben.

WARNUNG!

DIES IST KEINE SCHWIMMWESTE UND GARANTIERT KEINE OHNMACHTSICHERE LAGE, DIE DEN KOPF ÜBER DER WASSEROBERFLÄCHE HÄLT.

BESTANDTEILE

Alle CRESSI-SUB Tarierjacket wurden so konstruiert, dass sie eine optimale Passform in jeder Situation gewährleisten. Die Verwendung von ausschliesslich hochwertigen Materialien und Techniken, wie z.B. das berühmte „COR-DURA 1000“ Material und die Anwendung der Hochfrequenzschweisstechnik bei den doppelten Nylonnähten, garantieren eine lange Lebensdauer.

Einige Verschweissungen sind an strategisch und funktionell wichtigen Stellen angebracht, um das Be- und Entlüften aus dem Tarierkörper zu optimieren und dadurch die bestmögliche Tarierung zu ermöglichen.

Die sehr komfortablen und funktionalen neu gestalteten Taschen können zum Verstauen von Zusatzausrüstungen, wie Kamera, etc. genutzt werden.

Alle Jackets sind mit seitlichen Tarierbleitaschen ausgerüstet, die im Notfall, leicht und schnell abgeworfen werden können. Abhängig vom Tarierjacketmodell wird das

Schwerkraftsystem (nachdem Auslösen des Sicherheitsverschlusses rutscht das Blei aus der Bleiaufnahmetasche heraus) oder das C-Trim-System (Manueller Abwurf der Bleiaufnahmetaschen) genutzt.

Das spezielle Design der Jackets sowie die Anordnung von D-Ringen und Taschen erlauben das Verstauen von jeglichen Ausrüstungsgegenständen, damit das Tauchen einfacher wird.

RÜCKENTRAGE

Die wichtigste Funktion der Rückentrage ist die feste Verbindung von Drucklufttauchgerät (DTG) und Tarierjacket und dann Tarierjacket und Taucher. Ein optimales Design ist hierbei die Grundvoraussetzung, um ein bestmögliches Resultat zu erzielen. Nach intensiver Forschung und vielen Tests hat CRESSI-SUB ein modernes Backpack entwickelt, dass unter anderem einen vertikal verstellbaren Bauchgurt beinhaltet, den man quasi je nach Körperumfang anpassen kann.

Der neu gestaltete Tragegriff ermöglicht den einfacheren Transport des Jackets.

Mit einem zusätzlichen Flaschenbefestigungsgurt, in zwei verschiedenen Positionen zu montieren, können Sie das DTG befestigen.

INFLATOR

Er ist das Herzstück eines jeden Jackets und gewährleistet den Ausbzw. Einlaß der Tarierluft.

Er besteht aus den Komponenten Bypass, Mundstück und Auslaßventil.

Ein neugestaltetes Design macht ihn eleganter und

optisch paßt er sehr gut zu den übrigen Jacketkomponenten.

Eine ausführliche Beschreibung der Eigenschaften jedes Bestandteils wird unten gegeben.

BY-PASS

Er regelt den LuftEin und -Ausloß. Diese sensible mechanische Funktion wurde von den CRESSI-SUB Technikern durch den Einsatz modernster Materialen optimiert.

FÜR DURCHGEFÜHRTE WARTUNGSARBEITEN DURCH NICHT AUTORISIERTE PERSONEN ÜBERNIMMT CRESSI-SUB KEINERLEI VERANTWORTUNG. GLEICHZEITIG ERLISCHT DIE WERKSGARANTIE!

32 Deutsch

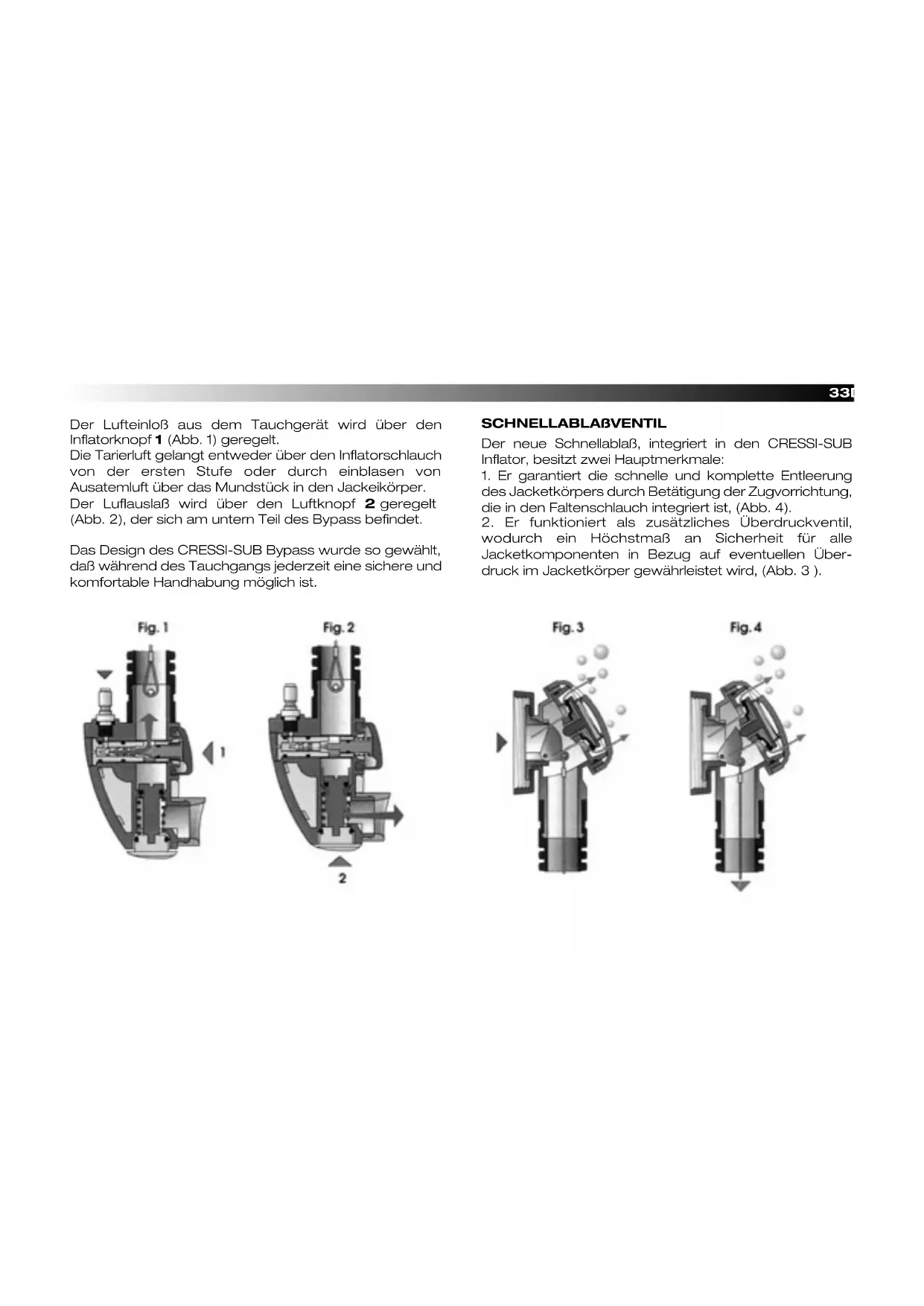

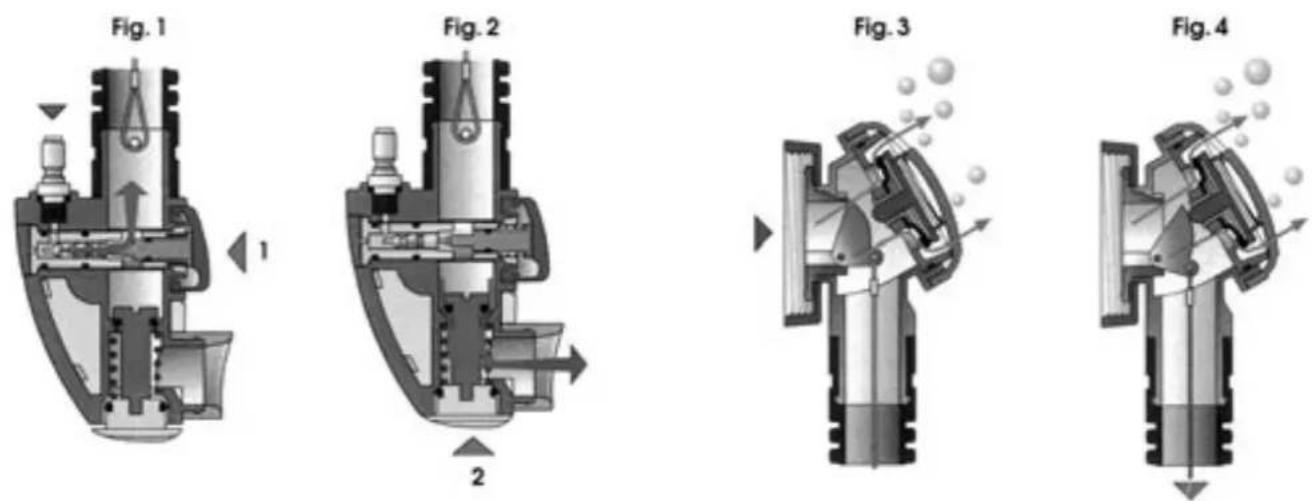

Der Lufteinloß aus dem Tauchgerät wird über den Inflatorknopf 1 (Abb. 1) geregelt.

Die Tarierluft gelangt entweder über den Inflatorschlauch von der ersten Stufe oder durch einblasen von Ausatemluft über das Mundstück in den Jackeikörper.

Der Luflauslaß wird über den Luftknopf 2 geregelt (Abb. 2), der sich am untem Teil des Bypass befindet.

Das Design des CRESSI-SUB Bypass wurde so gewählt, daß während des Tauchgangs jederzeit eine sichere und komfortable Handhabung möglich ist.

SCHNELLABLABVENTIL

Der neue Schnellablaß, integriert in den CRESSI-SUB Inflator, besitzt zwei Hauptmerkmale:

1. Er garantiert die schnelle und komplette Entleerung des Jacketkörpers durch Betätigung der Zugvorrichtung, die in den Faltenschlauch integriert ist, (Abb. 4).

2. Er funktioniert als zusätzliches Überdruckventil, wodurch ein Höchstmaß an Sicherheit für alle Jacketkomponenten in Bezug auf eventuellen Überdruck im Jacketkörper gewährleistet wird, (Abb. 3).

34 Deutsch

ÜBERDRUCKVENTIL

Alle CRESSI-SUB Tarierjackets werden mit diesen Ventilen ausgerüstet, die sich im unteren und oberen Teil der rechten Rückseite der Tarierjackets befinden. Es tritt immer dann in Funktion, wenn der definierte Innendruck im Auftriebskörper überschritten wird. Anderseits kann das Ventil auch manuell geöffnet werden, was z.B. beim Abtauchen über Kopf sinnvoll ist, wenn die Tarierluft sich im unteren Teil des Auftriebskörpers befindet.

Um das untere rechte Ventil zu bedienen, ziehen Sie an der Schnur mit dem Knauf, dessen Position je nach Jackettyp entweder „hinten-rechts-unten“ oder „vorne-rechts-unten“ befindet.

Um das obere Ventil zu bedienen, ziehen Sie an der Schnur mit dem Knauf, der sich auf den vorderen rechten Schultertragegurt befindet.

GEBRAUCH VON DEM BCD - JACKETS MIT SPANNRIEMEN

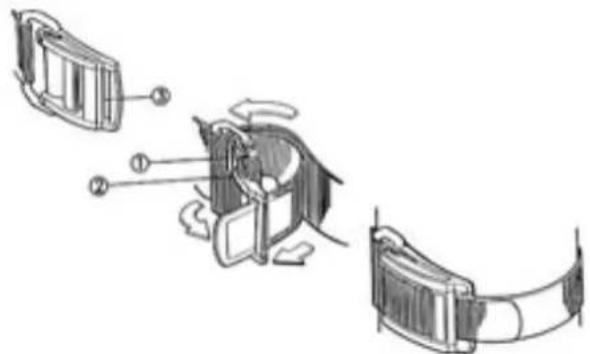

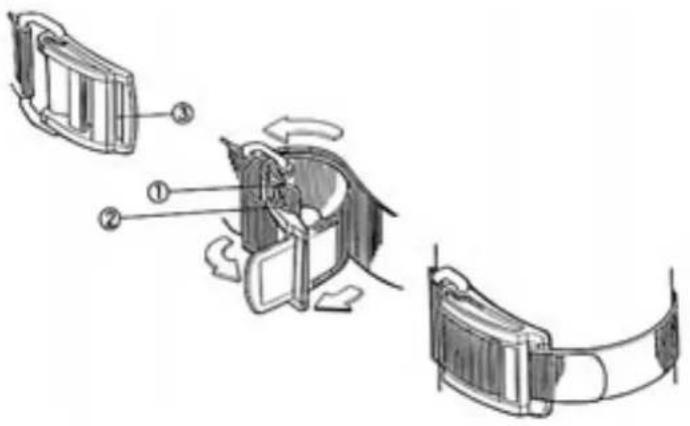

Zuerst müssen Sie die Jackets am Tauchgerät befestigen, wie auf der Abbildung (Schritte 1 und 2).

Gezeigt. Der Gurt muss hierzu richtig eingefädelt werden.

WARNUNG - DER GURT MUSS BEIM FESTZURREN IMMER NASS SEIN!

Andernfalls kann sich der Gurt, wenn er nass wird, dehnen, wodurch das Tauchgerät nicht mehr ausreichend stramm befestigt ist und aus dem Gurt herausrutschen kann.

Die korrekte Befestigung des Jackets am Tauchgerät ist sehr wichtig. Die obere Kante der Rückentrage sollte sich dabei ca. 2-4 cm unterhalb des Flaschenventils befinden, damit der Taucher sich nicht den Kopf am Ventil oder der ersten Stufe des Atemregler stossen kann.

Weiterhin muss der Niederdruckschlauch an den BY-PASS angeschlossen werden, der zuvor an einem Mitteldruckabgang der ersten Stufe montiert wurde. Die einwandfreie Funktion der Jackets wird mit einem Mitteldruck von 6 bis 12 bar erreicht, bei höheren Mitteldrücken besteht Gefahr für den Taucher. Die andere Seite des Schlauches ist, zur Montage an den BY-PASS, mit einer Schnellkupplung ausgerüstet: vergewissern Sie sich das der Anschluss frei von Schmutz, Sand oder anderen Substanzen ist, bevor Sie die Schnellkupplung an den BY-PASS anschliessen.

Sie können das Tarierjacket sowohl ausserhalb, als auch im Wasser tragen.

Es ist absolut notwendig, die Kenntnisse zum korrekten Umgang mit Tauchflasche und dem Jacket in Form eines Tauchkurses zu erwerben.

Das Jacket ist am Körper des Tauchers mittels der Begurtung etc. befestigt. Die Hauptbefestigung ist der Cummerbund mit zusätzlichem Gurt und Freematic System. Es gewährleistet unabhängig von dem Taillenumfang einen perfekten Sitz, ohne den Brustkorb einzuengen und gleichzeitig ein bequemen Tragekomfort. Zusätzlich kann das Jacket über die beiden Schultergurte, ausgestattet mit grossen Schnellverschlüssen und Brustgurt, justiert werden. Das Tauchgerät ist mit der Rückentrage durch einen verstellbaren Spanngurt befestigt, so dass auch Tauchgeräte mit unterschiedlichen Durchmessern montiert werden können.

Jetzt nachdem Sie schnell die korrekte Funktion des Inflators, des Atemreglers und der Zusatzgeräte geprüft haben, sind Sie bereit zum Tauchen.

BETRIEB

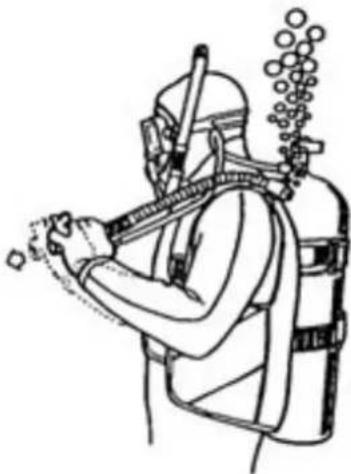

Die Jacketfunktionen werden gesteuert über den Bypass, das Auslaßventil und die Überdruckventile. Am Beginn eines Tauchgangs muß der Luftauslaß durch Zug am Faltenschlauch betätigt werden, wodurch die Tarierluft aus dem Jacket entweicht (Abb. A). Beim Abtauchen über Kopf muß das untere Überdruckventil betätigt werden. Abhängig vom Wasserdruck kann der Taucher dann während des Tauchgangs jederzeit tarieren, d.h. das hydrostatische Gleichgewicht herstellen. Hierzu muß lediglich der Bypass entsprechend betätigt werden. Beim Abtauchen muß Luft in das Jacket gegeben werden, beim Auftauchen muß diese dosiert wieder abgelassen werden. Die Tarierarbeit ist im wesentlichen abhängig von der Tauchtiefe, Auf/Abtrieb des Tauchgerätes durch veränderten Flaschendruck, Luftverbrauch etc..

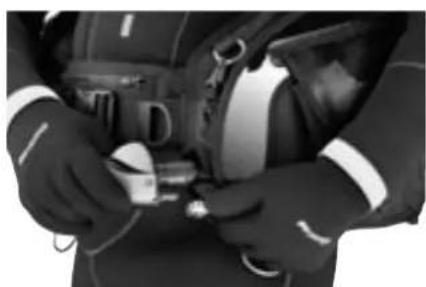

WARNUNG: EIN ZU SCHNELLER AUFSTIEG IST FÜR DEN TAUCHER EXTREM GEFÄHRLICH. VERMEIDEN SIE EIN ZU STARKES AUFBLASEN DES JACKETS. TAUCHEN SIE IMMER MIT EINER NEUTRALEN TARIERUNG AUF!

GEBRAUCH DER AUSRÜSTUNG UND RISIKEN

Vor dem Gebrauch von Tauchartikeln müssen Sie unbedingt einen Tauchschein erwerben. Sie müssen trainiert und in guter körperlicher Verfassung sein. Vor jedem Tauchgang muss sichergestellt sein, dass die Rahmenbedingungen des Tauchgangs sowie die psychophysischen Zustände jedes einzelnen Tauchers in Ordnung sind. Sollte auch nur die geringsten Zweifel in irgend einer Art und Weise auftauchen, ist der geplante Tauchgang nicht durchzuführen.

Schlechte Rahmenbedingungen sind z.B. Seegang; Strömung; niedrige Wassertemperatur oder schlechte Sichtverhältnisse. Ein schlechter Gesundheitszustand eines Tauchers ist z.B. emotionale oder physikalische Stresssituationen, mangelnde Fitness oder Müdigkeit. Die Materialien und das Design der CRESSI-SUB Ausrüstung garantieren den sicheren Gebrauch.

PFLEGE

Nach jedem Gebrauch sind folgende Punkte zu beachten:

- T rennen Sie das Jacket vom Tauchgerät und spülen Sie das Jacket über die Auslassventile von Innen und Aussen mit Süsswasser.

- Abfluss des Restwassers über die linke Jacketseite und dann mit geöffneten Ventilen trocknen lassen

- Nachdem es komplett getrocknet ist, verschliessen Sie alle Ventile und belüften Sie es ein wenig (benutzen Sie den BY-PASS) und lagern es kühl und trocken.

Wenn die Ausrüstung für eine längere Zeit nicht benutzt wird, so schmieren Sie den Schlauchanschluss und den Stellring mit Siliconfett ein; der Faltenschlauch kann mit Talkum geschmeidig gehalten werden.

Die CRESSI-SUB Jacken sind in Übereinstimmung mit der EN 250 - EN 1809 Standards hergestellt sowie geprüft, und tragen die CE-Sicherheit-Bescheinigung (CE 0474).

Ein EINNÄHER, der die folgenden Informationen trägt, ist unter der seitlichen oder hinteren Tasche genäht:

WARNUNG!

DIES IST KEINE SCHWIMMWESTE UND GARANTIERT KEINE OHNMACHTSICHERE LAGE, DIE DEN KOPF ÜBER DER WASSEROBERFLÄCHE HÄLT.

• Um dieses Jacket zu benutzen, bedarf es einer aktiven Tauchlizenz, die von einem zugelassenem Tauchlehrer erteilt wurde.
• Im Notfall, kann das Auftriebsvolumen an der Oberfläche möglicherweise nicht von allen Benutzern in jeder Situation zur Verfügung gestellt werden.
• Vor dem Gebrauch, ist zu prüfen ob die sinngemässe Funktionen des Jackets in Ordnung sind, der gute Zustand gegeben ist, ob keine Löcher oder sonstige Beschädigungen zu erkennen sind.
• Befolgen Sie alle Anweisungen aus dem Handbuch
• Inhalieren Sie keine Gase aus dem Auftriebskörper
• Entfernen Sie sich nicht von dem Jacket

Modell:____ Herstellung Jahr:____

Tabellarische Darstellung der Auftriebskräfte (gemessen in Newton) für jede Jacketgrösse.

Pictogramm, welches die max. Behälterkapazität in den Litern zeigt.

38 Español

CHALECOS HIDROSTÁTICOS CRESSI-SUB CON TRAQUEA

Glückwünsche zu Ihrer Wahl! Dieses Produkt, es ist das Resultat der ununterbrochenen Forschung und Entwicklung, ist gemäss der strengen CRESSI-SUB Qualitätsstandards hergestellt, um Ihnen angenehme und sichere Tauchgänge zu ermöglichen.

ALLGEMEINE WARNUNG

Sie müssen von einer qualifizierten Person im Umgang mit einem Tarierjacket beim Tauchen unterwiesen worden sein, bevor Sie dieses Produkt benutzen können.

Die Benutzung dieses Produktes von nicht geschulten Personen kann ernste Verletzungen oder sogar den Tod zur Folge haben.

CRESSI-SUB empfiehlt dieses Handbuch vor dem ersten Gebrauch zu lesen.

Die aktive Tauchlizenz ist immer gefordert.

EINLEITUNG

Die Cressi-sub Jackets sind für den Gebrauch bis zu einer Tauchtiefe von 50m zertifiziert, so wie es in der CE-Norm gefordert wird und wie in vielen Test bewiesen wurde.

Das Tarierjacket spielt eine wichtige Rolle bei Tauchgängen mit Atemregler und Druckluftflaschen. Durch Inflation und Deflation von Luft in und aus dem Jacket, kann der Taucher unter Wasser das hydrostati-

sche Gleichgewicht herstellen. Aus diesem Grund wird das Jacket auch als BCD (Buoyancy Compensating Device) bezeichnet.

Die rapide Entwicklung von Tarierjackets brachte Generationen verschiedener Modelle hervor, bis sie letztlich dem heutigen Standard entsprachen: funktional, robust und einfach zu handhaben.

WARNUNG!

DIES IST KEINE SCHWIMMWESTE UND GARANTIERT KEINE OHNMACHTSICHERE LAGE, DIE DEN KOPF ÜBER DER WASSEROBERFLÄCHE HÄLT.

BESTANDTEILE

Alle CRESSI-SUB Tarierjacket wurden so konstruiert, dass sie eine optimale Passform in jeder Situation gewährleisten. Die Verwendung von ausschliesslich hochwertigen Materialien und Techniken, wie z.B. das berühmte „COR-DURA 1000“ Material und die Anwendung der Hochfrequenzschweisstechnik bei den doppelten Nylonnähten, garantieren eine lange Lebensdauer.

Einige Verschweissungen sind an strategisch und funktionell wichtigen Stellen angebracht, um das Be- und Entlüften aus dem Tarierkörper zu optimieren und dadurch die bestmögliche Tarierung zu ermöglichen.

Die sehr komfortablen und funktionalen neu gestalteten Taschen können zum Verstauen von Zusatzausrüstungen, wie Kamera, etc. genutzt werden.

Alle Jackets sind mit seitlichen Tarierbleitaschen ausgerüstet, die im Notfall, leicht und schnell abgeworfen wer-

92 Deutsch

den können. Abhängig vom Tarierjacketmodell wird das Schwerkraftsystem (nachdem Auslösen des Sicherheitsverschlusses rutscht das Blei aus der Bleiaufnahmetasche heraus) oder das C-Trim-System (Manueller Abwurf der Bleiaufnahmetaschen) genutzt.

Das spezielle Design der Jackets sowie die Anordnung von D-Ringen und Taschen erlauben das Verstauen von jeglichen Ausrüstungsgegenständen, damit das Tauchen einfacher wird.

RÜCKENTRAGE

Die wichtigste Funktion der Rückentrage ist die feste Verbindung von Drucklufttauchgerät (DTG) und Tarierjacket und dann Tarierjacket und Taucher. Ein optimales Design ist hierbei die Grundvoraussetzung, um ein bestmögliches Resultat zu erzielen. Nach intensiver Forschung und vielen Tests hat CRESSI-SUB ein modernes Backpack entwickelt, dass unter anderem einen vertikal verstellbaren Bauchgurt beinhaltet, den man quasi je nach Körperumfang anpassen kann.

Der neu gestaltete Tragegriff ermöglicht den einfacheren Transport des Jackets.

Mit einem zusätzlichen Flaschenbefestigungsgurt, in zwei verschiedenen Positionen zu montieren, können Sie das DTG befestigen.

FLIGHT CONTROL SYSTEM - INFLATOR

Seine wichtigste Funktion ist bekanntlich das Be- und Entlüften der Tariereinheit, aber unterschiedlich zu dem traditionellen Inflator mit Schlauch, besteht das moderne Flight Control System aus zwei neuen Elementen (BY-

PASS und Auslassventil) und liefert die folgenden grossen Vorteile:

• Eine fest fixierte Position des BY-PASS, so das er immer sichtbar und die Bedienung mit der Hand (selbst mit dicken Handschuhen) jederzeit in allen Tauchpositionen leicht durchzuführen ist.
• Die Ein- und Auslasssteuerung wird über zwei vollkommen unterschiedliche, mechanische Systeme, zur Erhöhung der Sicherheit, bedient.
• Der BY-PASS ist zu einem ergonomische Handgriff geformt, für die Bedienung des Auslassknaufs und des Einlassknopfes bewegen Sie nur Ihre Finger, ohne die Hand vom BY-PASS zu nehmen.

Eine ausführliche Beschreibung der Eigenschaften jedes Bestandteils wird unten gegeben.

BY-PASS

Seine Funktion ist die Be- und Entlüftung des Jackets zu steuern.

Er ist links unten, seitlich am Jacket angebracht. Durch die spezielle Form der Jackettaschen werden die Handbewegungen, zur Bedienung des BY-PASS, nicht behindert.

Am BY-PASS befindet sich die Schnellkupplung für den Niederdruckschlauch, der von der ersten Stufe kommt.

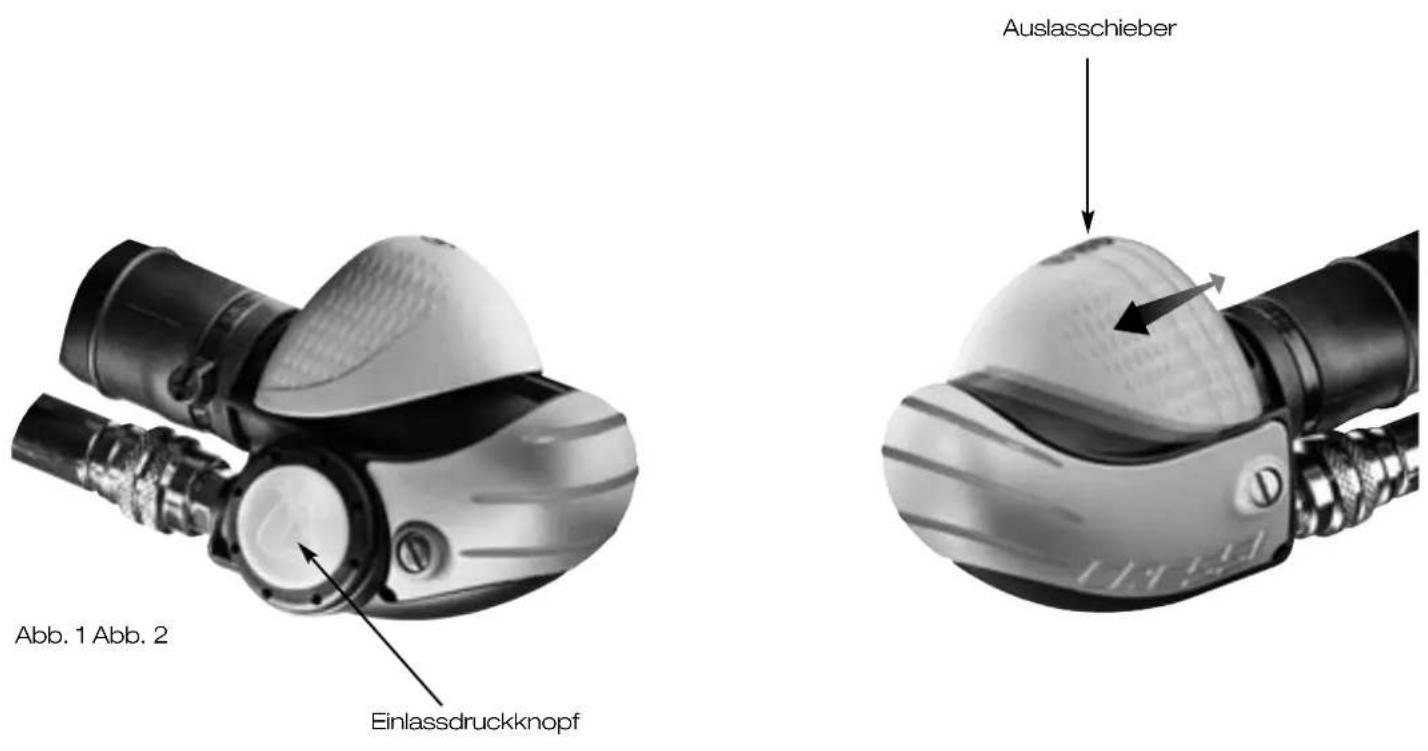

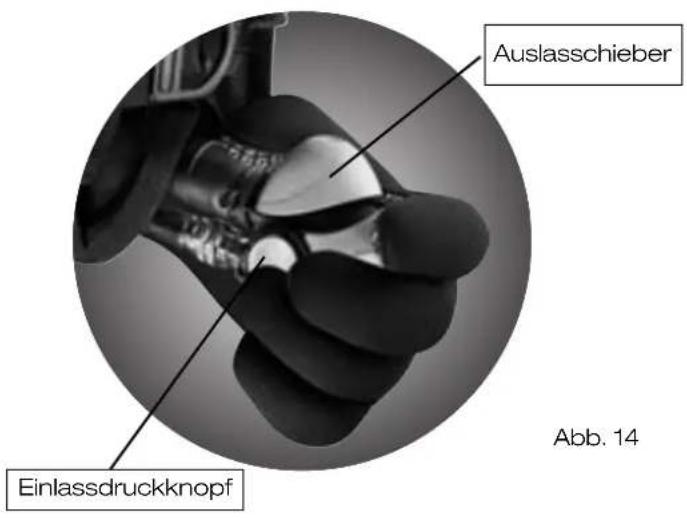

Die Jacketblase wird befüllt, indem der Einlassdruckknopf (Abb.1) betätigt wird.

Die Jacketblase wird entlüftet, indem man den Schieber (Abb. 2) nach vorn drückt. Indem der

Schieber ein wenig vor geschoben wird, gelangt nur eine geringe Luftmenge aus dem Jacket. Zur Schnellentlüftung drückt man den Schieber bis zu seinem Endanschlag.

94 Deutsch

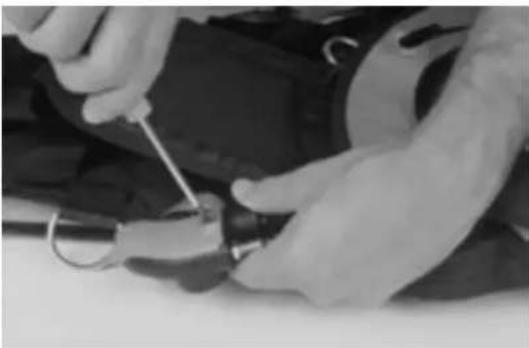

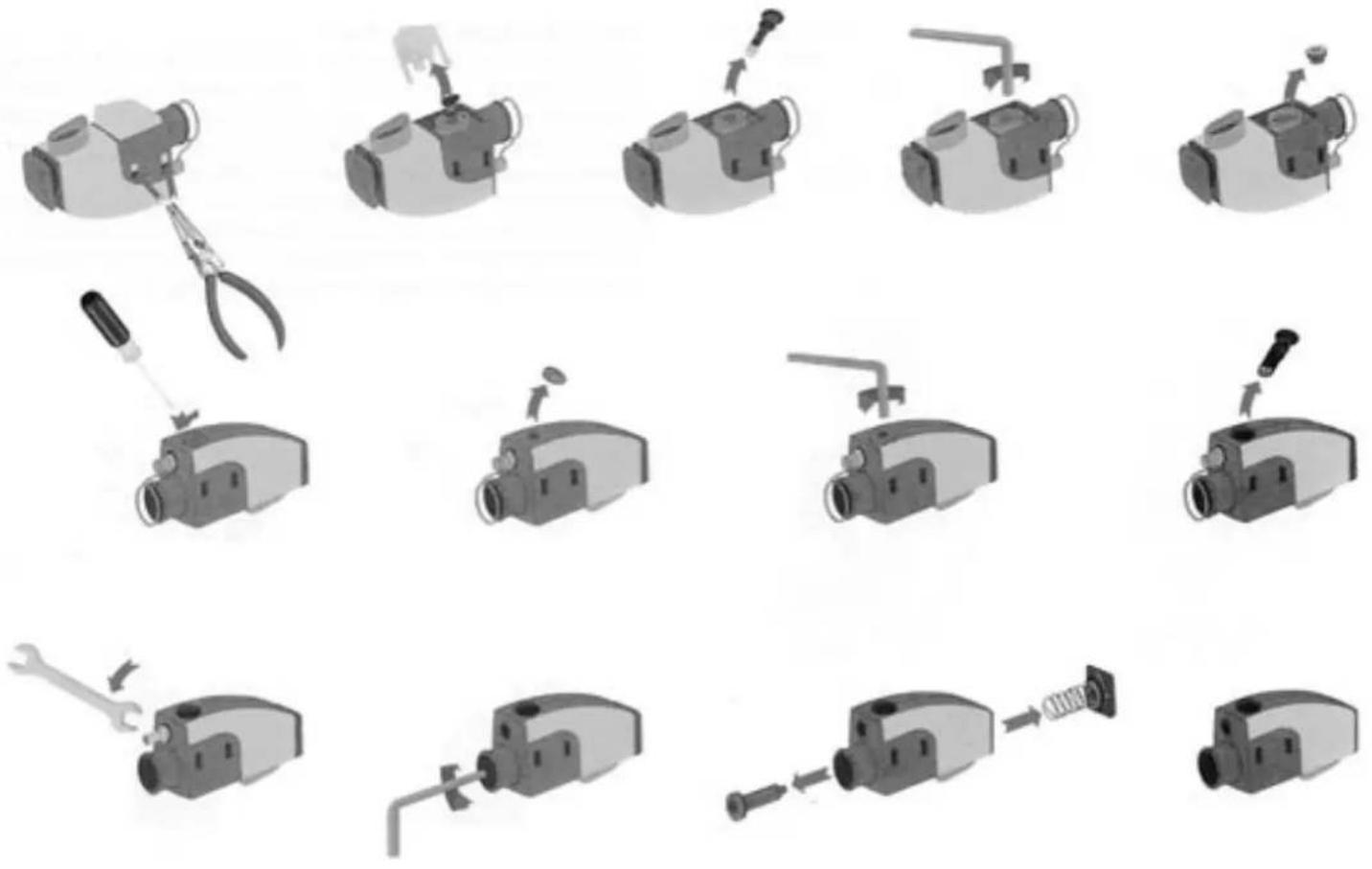

Die folgenden Abbildungen zeigen Schritte der Wartungsarbeit, die aus Sicherheitsgründen nur ausschliesslich geschulten und von CRESSI-SUB autorisierten Technikern vorbehalten bleibt.

FÜR DURCHGEFÜHRTE WARTUNGSARBEITEN DURCH NICHT AUTORISIERTE PERSONEN ÜBERNIMMT CRESSI-SUB KEINERLEI VERANT- WORTUNG. GLEICHZEITIG ERLISCHT DIE WERKSGARANTIE!

Die folgenden Abbildungen zeigen die Einstellung der Auslasssteuerung. Die Durchführung dieser Arbeit ist ausschliesslich Personen gestattet, die dafür von CRES-SI-SUB autorisiert wurden.

CRESSI-SUB ÜBERNIMMT KEINERLEI VERANTWORTUNG FÜR ARBEITEN, AN DER AUSLAS- STEUERUNG, DIE VON NICHTAUTORISIERTEN PERSONEN DURCHGEFÜHRT WURDE

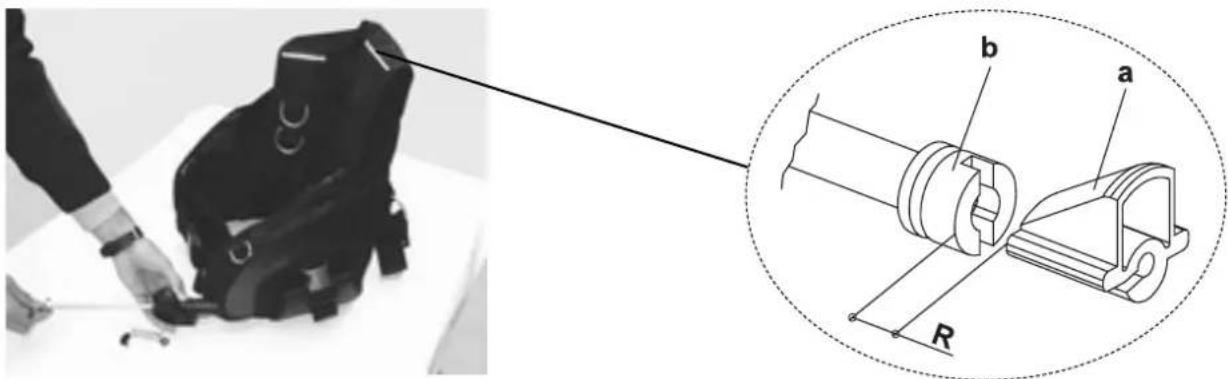

1. Plazieren Sie das Jacket, wie in Abb. 10 gezeigt, auf einen flachen Arbeitsplatz. (Die Gurte und alle Schnellverschlüsse sind geschlossen)
2. Halten Sie den Auslassschieber am Endanschlag, um mittels eines 5 mm Innensechskantschlüssel die Einstellung, wie in Abb. 11 gezeigt, durchzuführen.
3. Die Justierung ist korrekt, wenn sich der Nocken a (Abb. 12) in einem Abstand R von ca. 3 mm zur Buchse b (Abb. 12) und gleichzeitig der Schieber der Auslasssteuerung in seiner Endanschlagposition befindet, wie in Abb. 11 gezeigt.
4. Schliesslich fixieren Sie mit der Kontermutter die Einstellung, indem die Auslassspindel mit dem Innensechskantschlüssel in Position gehalten wird, während mit dem 13 mm Steckschlüssel (geliefert von CRESSI-SUB) die Kontermutter angezogen wird, wie in Abb. 13 gezeigt.

Dieses neue Auslassventil erlaubt grössere Durchsätze als herkömmliche, traditionelle Inflatoren. Seine Primärfunktion ist, schrittweise oder schlagartig die Tarierluft aus dem Auftriebskörper entweichen zu lassen: tatsächlich wird das Ventil, ausgestattet mit einer Hilfsvorrichtung, durch ein Kabel, direkt mit dem Schieber der Auslasssteuerung verbunden, angesteuert.

Seine Sekundärfunktion ist die eines zusätzlichen Überdruckventils, welches ein Überschreiten des zulässigen Innendrucks verhindert, indem es automatisch den Überdruck frei gibt.

Die folgenden Abbildungen zeigen den O-Ring Einbau der Auslasssteuerung. Die Durchführung dieser Arbeit ist ausschliesslich Personen gestattet, die dafür von CRES-SI-SUB autorisiert wurden.

CRESSI-SUB ÜBERNIMMT KEINERLEI VERANTWORTUNG FÜR ARBEITEN, AN DEM FLIGHT CONTROL SYSTEM, DIE VON NICHTAUTORISIERTEN PERSONEN DURCHGEFÜHRT WURDE

ORALBELÜFTUNGSSCHLAUCH

Dies ist ein Silikonschlauch, das mit einem Rückschlagventil ausgerüstet ist und sich in der rechten Tasche des Jackets befindet.

ÜBERDRUCKVENTIL

Alle CRESSI-SUB Tarierjackets werden mit diesen Ventilen ausgerüstet, die sich im unteren und oberen Teil der rechten Rückseite der Tarierjackets befinden. Es tritt immer dann in Funktion, wenn der definierte Innendruck im Auftriebskörper überschritten wird. Anderseits kann das Ventil auch manuell geöffnet werden, was z.B. beim Abtauchen über Kopf sinnvoll ist, wenn die Tarierluft sich im unteren Teil des Auftriebskörpers befindet.

Um das untere rechte Ventil zu bedienen, ziehen Sie an der Schnur mit dem Knauf, dessen Position je nach Jackettyp entweder „hinten-rechts-unten“ oder „vorne-rechts-unten“ befindet.

Um das obere Ventil zu bedienen, ziehen Sie an der Schnur mit dem Knauf, der sich auf den vorderen rechten Schultertragegurt befindet.

GEBRAUCH VON DEM BCD - JACKETS MIT SPANNRIEMEN

Zuerst müssen Sie die Jackets am Tauchgerät befestigen, wie auf der Abbildung (Schritte 1 und 2).

Gezeigt. Der Gurt muss hierzu richtig eingefädelt werden.

WARNUNG - DER GURT MUSS BEIM FESTZURREN IMMER NASS SEIN!

Andernfalls kann sich der Gurt, wenn er nass wird, dehnen, wodurch das Tauchgerät nicht mehr ausreichend stramm befestigt ist und aus dem Gurt herausrutschen kann.

Die korrekte Befestigung des Jackets am Tauchgerät ist sehr wichtig. Die obere Kante der Rückentrage sollte sich dabei ca. 2-4 cm unterhalb des Flaschenventils befinden, damit der Taucher sich nicht den Kopf am Ventil oder der ersten Stufe des Atemregler stossen kann.

Weiterhin muss der Niederdruckschlauch an den BYPASS angeschlossen werden, der zuvor an einem Mitteldruckabgang der ersten Stufe montiert wurde. Die einwandfreie Funktion der Jackets wird mit einem Mitteldruck von 6 bis 12 bar erreicht, bei höheren Mitteldrücken besteht Gefahr für den Taucher.

Die andere Seite des Schlauches ist, zur Montage an den BY-PASS, mit einer Schnellkupplung ausgerüstet: vergewissern Sie sich das der Anschluss frei von Schmutz, Sand oder anderen Substanzen ist, bevor Sie die Schnellkupplung an den BY-PASS anschliessen.

100 Deutsch

WIE TRÄGT MAN DAS TARIERJACKET

Sie können das Tarierjacket sowohl ausserhalb, als auch im Wasser tragen.

Es ist absolut notwendig die Kenntnisse zum korrekten Umgang mit Tauchflasche und dem Jacket in Form eines Tauchkurses zu erwerben.

Das Jacket ist am Körper des Tauchers mittels der Begurtung etc. befestigt. Die Hauptbefestigung ist der Cummerbund mit zusätzlichem Gurt und Freematic System. Es gewährleistet unabhängig von dem Taillenumfang einen perfekten Sitz, ohne den Brustkorb einzuengen und gleichzeitig ein bequemen Tragekomfort. Zusätzlich kann das Jacket über die beiden Schultergurte, ausgestattet mit grossen Schnellverschlüssen und Brustgurt, justiert werden. Das Tauchgerät ist mit der Rückentrage durch einen verstellbaren Spanngurt befestigt, so dass auch Tauchgeräte mit unterschiedlichen Durchmessem montiert werden können.

Jetzt nachdem Sie schnell die korrekte Funktion des Inflators, des Atemreglers und der Zusatzgeräte geprüft haben, sind Sie bereit zum Tauchen.

Vor jedem Tauchgang ist die einwandfreie Funktion des BY-PASS zu kontrollieren. Es ist die Einlassfunktion durch drücken des Einlassknopfes zu prüfen und insbesondere der Ablassschieber indem er vorgeschoben wird.

BETRIEB

Das Jacket wird mittels dem BY-PASS, das Auslassventil und die Überdruckventile gesteuert. Zu Beginn eines Tauchgangs muss das aufgeblasene Jacket entlüftet werden. Entweder schieben Sie den Auslassschieber nach vom, damit das FCS-Auslassventil öffnet oder Sie betätigen eines der Überdruckventile.

Wie schon gesagt: Sie können das Jacket graduell entleeren, indem der Schieber minimal vorgeschoben wird oder der Schieber wird bis zum Endanschlag geschoben mit dem Ziel der Schnellentleerung (Abb. 14). Jetzt können Sie Abtauchen. Mit zunehmender Tiefe erhöht sich der Druck, der auf Sie einwirkt, proportional. Durch betätigen des Einlassventils können Sie die Abstiegsgeschwindigkeit reduzieren und sich auf Ihre Tauchtiefe tarieren (Abb. 14).

Während des Tauchens können Sie die Tarierung, in Übereinstimmung mit der Tiefe und das leichter werdende Tauchgerät, bedingt durch den Luftverbrauch, ausgleichen. Um zu steigen müssen Sie das Jacket aufblasen, damit ein leicht positiver Auftrieb entsteht. In diesem Fall müssen die Aufstiegsgeschwindigkeit, in Übereinstimmung mit den gültigen Sicherheitsbestimmungen, durch betätigen der Auslasssteuerung kontrollieren, um einen zu schnellen Aufstieg zu vermeiden.

WARNUNG: EIN ZU SCHNELLER AUFSTIEG IST FÜR DEN TAUCHER EXTREM GEFÄHRLICH. VERMEIDEN SIE EIN ZU STARKES AUFBLASEN DES JACKETS. TAUCHEN SIE IMMER MIT EINER NEUTRALEN TARIERUNG AUF!

Durch Abtrennen des Mitteldruckschlauches an der Schnellkupplung kann ein automatisches belüften des Tarierkörpers wirkungsvoll unterbrochen werden (Abb. 15).

Die Ablassgeschwindigkeit ist immer grösser als die Einlassgeschwindkeit: infolgedessen könnten Sie im Notfall, unkontrolliertes Belüften (wie oben beschrieben), den Mitteldruckschlauch angeschlossen lassen und nur durch das betätigen eines der drei

Auslassventile austauchen, d.h. geschwindigkeitskontrolliert zur Wasseroberfläche tauchen.

Über den Oralbelüftungsschlauch, der sich in der rechten Tasche befindet, kann der Tarierkörper aufgeblasen werden (Abb. 16).

GEBRAUCH DER AUSRÜSTUNG UND RISIKEN

Vor dem Gebrauch von Tauchartikeln müssen Sie unbedingt einen Tauchschein erwerben. Sie müssen trainiert und in guter körperlicher Verfassung sein. Vor jedem Tauchgang muss sichergestellt sein, dass die Rahmenbedingungen des Tauchgangs sowie die psychophysischen Zustände jedes einzelnen Tauchers in Ordnung sind. Sollte auch nur die geringsten Zweifel in irgend einer Art und Weise auftauchen, ist der geplante Tauchgang nicht durchzuführen.

Schlechte Rahmenbedingungen sind z.B. Seegang; Strömung; niedrige Wassertemperatur oder schlechte Sichtverhältnisse. Ein schlechter Gesundheitszustand eines Tauchers ist z.B. emotionale oder physikalische Stresssituationen, mangelnde Fitness oder Müdigkeit.

Die Materialien und das Design der CRESSI-SUB Ausrüstung garantieren den sicheren Gebrauch.

PFLEGE

Nach jedem Gebrauch sind folgende Punkte zu beachten:

• T rennen Sie das Jacket vom Tauchgerät und spülen Sie das Jacket über die Auslassventile von Innen und Aussen mit Süsswasser.
• Abfluss des Restwassers über die linke Jacketseite und dann mit geöffneten Ventilen trocknen lassen
• Nachdem es komplett getrocknet ist, verschliessen Sie alle Ventile und belüften Sie es ein wenig (benutzen Sie den Oralschlauch) und lagern es kühl und trocken.

Wenn die Ausrüstung für eine längere Zeit nicht benutzt wird, so schmieren Sie den Schlauchanschluss und den Stellring mit Siliconfett ein.

Die CRESSI-SUB Jacken sind in Übereinstimmung mit der EN 250 - EN 1809 Standards hergestellt sowie geprüft, und tragen die CE-Sicherheit-Bescheinigung (CE 0474).

Ein EINNÄHER, der die folgenden Informationen trägt, ist unter der seitlichen oder hinteren Tasche genäht:

WARNUNG!

DIES IST KEINE SCHWIMMWESTE UND GARANTIERT KEINE OHNMACHTSICHERE LAGE, DIE DEN KOPF ÜBER DER WASSEROBERFLÄCHE HÄLT.

• Um dieses Jacket zu benutzen, bedarf es einer aktiven Tauchlizenz, die von einem zugelassenem Tauchlehrer erteilt wurde.
• Im Notfall, kann das Auftriebsvolumen an der Oberfläche möglicherweise nicht von allen Benutzern in jeder Situation zur Verfügung gestellt werden.
• V or dem Gebrauch, ist zu prüfen ob die sinngemässe Funktionen des Jackets in Ordnung sind, der gute Zustand gegeben ist, ob keine Löcher oder sonstige Beschädigungen zu erkennen sind.
• Befolgen Sie alle Anweisungen aus dem Handbuch
• Inhalieren Sie keine Gase aus dem Auftriebskörper
• Entfernen Sie sich nicht von dem Jacket

Modell:____ Herstellung Jahr:____

Tabellarische Darstellung der Auftriebskräfte (gemessen in Newton) für jede Jacketgrösse.

Pictogramm, welches die max. Behälterkapazität in den Litern zeigt.

104 Español
