MANUALE UTENTE SBM 1823 FHA HOTPOINT ARISTON

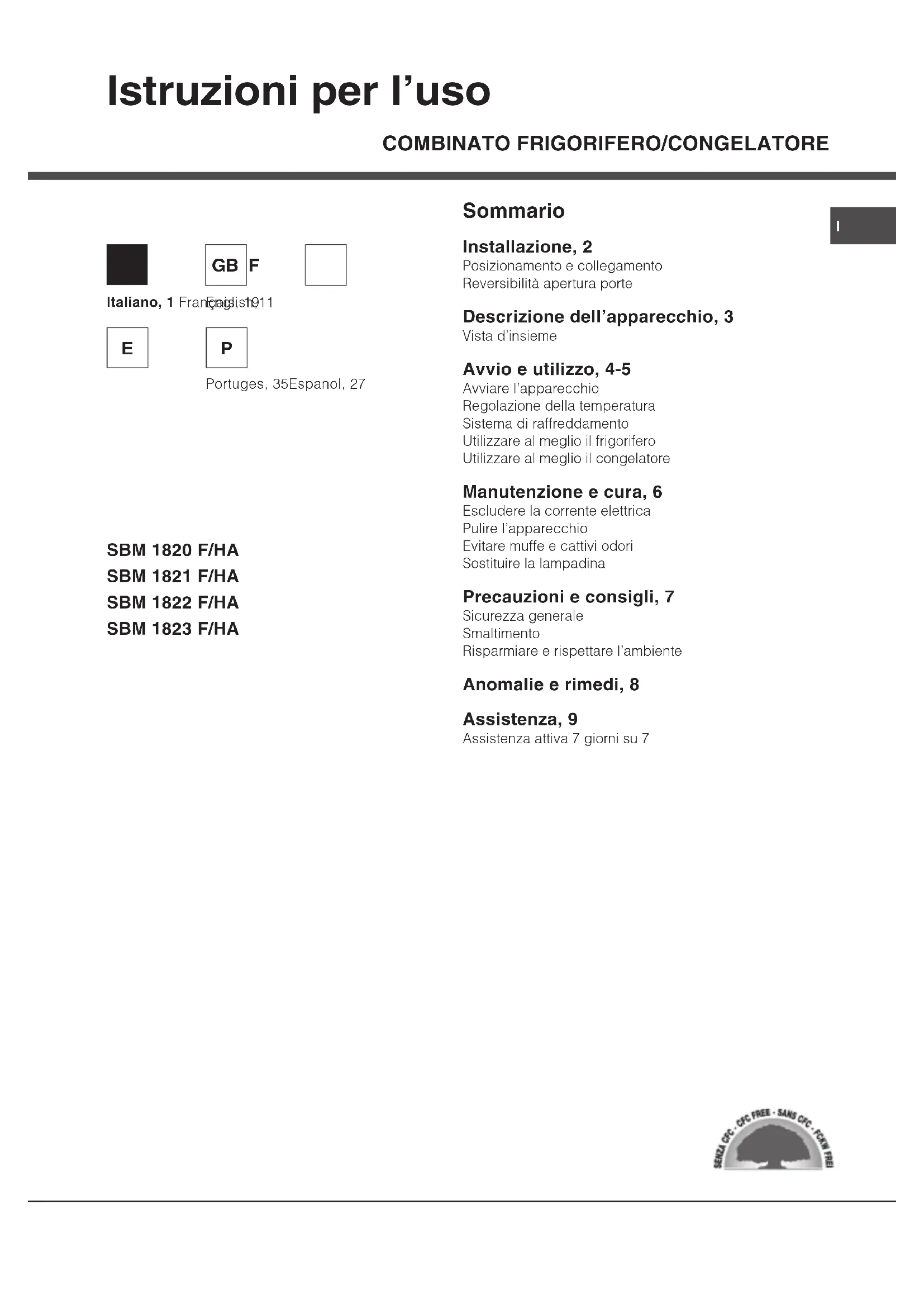

Sommario Installazione, 2 Posizionamento e collegamento Reversibilità apertura porte Descrizione dellapparecchio, 3 Vista dinsieme Avvio e utilizzo, 4-5 Avviare lapparecchio Regolazione della temperatura Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore Manutenzione e cura, 6 Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sostituire la lampadina Precauzioni e consigli, 7 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Anomalie e rimedi, 8 Assistenza, 9 Assistenza attiva 7 giorni su 72

Reversibilità apertura porte ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento e collegamento Posizionamento

1. Posizionare lapparecchio in un ambiente ben

2. Non ostruire le griglie posteriori di ventilazione:

compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte

superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la

luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto

dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato. Livellamento

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori. Collegamento elettrico Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W); la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V); la presa sia compatibile con la spina dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. ∅ 3 mmI

Descrizione dellapparecchio Vista dinsieme Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. Balconcino estraibilePORTAOGGETTI BalconcinoPORTALATTINE BalconcinoBOTTIGLIEManopolaFUNZIONAMENTOCONGELATORELampadina(vedi Manutenzione) RIPIANO CassettoFRUTTA eVERDURAManopolaFUNZIONAMENTOFRIGORIFERO Vano CONGELAMENTO eCONSERVAZIONE Vano CONSERVAZIONE PIEDINOdi regolazione Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.4

Avvio e utilizzo Avviare lapparecchio ! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione). ! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! Lapparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dallaccensione. Questo accade anche dopo ogni interruzione dellalimentazione elettrica, volontaria o involontaria (black out).

1. Inserire la spina nella presa e accertarsi che si

accenda la lampada di illuminazione interna (la manopola FUNZIONAMENTO CONGELATORE non deve essere nalla posizione OFF.

2. Ruotare la manopola FUNZIONAMENTO

CONGELATORE e FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero. Regolazione della temperatura La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. min = meno freddo max = più freddo Si consiglia, comunque, una posizione media Sistema di raffreddamento No Frost È riconoscibile dalla presenza di celle daerazione poste sulle pareti posteriori dei vani. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie lumidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie allassenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti. RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano. Utilizzare al meglio il frigorifero Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli). Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi. Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.I

Utilizzare al meglio il congelatore La temperatura all'interno del reparto congelatore si regola automaticamente in base alla posizione della manopola del termostato. 1 meno freddo. MAX più freddo. Si consiglia, comunque, una posizione media è la temperatura ottimale a bassi consumi. OFF spegne lapparecchio, frigorifero compreso. Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore). Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento. ! Per evitare di ostacolare la circolazione dellaria allinterno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione. Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi. La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4). ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.6

Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO

2. staccare la spina dalla presa.

Pulire lapparecchio Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura. Il retro dellapparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori Lapparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie. Nel caso si voglia spegnere lapparecchio per un lungo periodo, pulire linterno e lasciare le porte aperte. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione (10 W).I

Precauzioni e consigli ! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare lapparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. Non toccare le parti interne raffreddanti: cè pericolo di ustionarsi o ferirsi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Non utilizzare, allinterno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. Non mettere in bocca cubetti appena estratti dal congelatore. Questo apparecchio non è da intendersi adatto alluso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo alluso dellapparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con lapparecchio. Gli imballaggi non sono giocattoli per bambini. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Installare lapparecchio in un ambiente fresco e ben aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore. Per introdurre o estrarre gli alimenti, aprire le porte dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia. Non riempire con troppi alimenti lapparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. Sbrinare lapparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia. Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).8

Anomalie e rimedi Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non cè corrente. la manopola FUNZIONAMENTO CONGELATORE è sulla posizione OFF. Lapparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo). Le porte non chiudono bene o le guarnizioni sono rovinate. Le porte vengono aperte molto spesso. La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta Il frigorifero o il congelatore sono stati riempiti eccessivamente. La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta. La porta non è ben chiusa o viene aperta di continuo. La temperatura dellambiente esterno è molto alta. Lapparecchio non è stato installato ben in piano (vedi Installazione). Lapparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori. Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

Anomalie: La lampada di illuminazione interna non si accende. Il motore non parte. Il frigorifero e il congelatore raffreddano poco. Nel frigorifero gli alimenti si gelano. Il motore funziona di continuo. Lapparecchio emette molto rumore. La temperatura di alcune parti esterne del frigorifero è elevataI

Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). In caso negativo, contattare il Numero Unico Nazionale 199.199.199. Comunicare: il tipo di anomalia il modello della macchina (Mod.) il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Assistenza Mod. RG 2330

Net Util UtileGrossBruto Brut Freez. CapacPoder de Cong Made in Italy 13918 Test P.S-I.PressureHIGH-235LOW 140kg/24 h 4,0 ClassClase Classe modello numero di serie *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.10
