MANUALE UTENTE 4DW HA HOTPOINT ARISTON

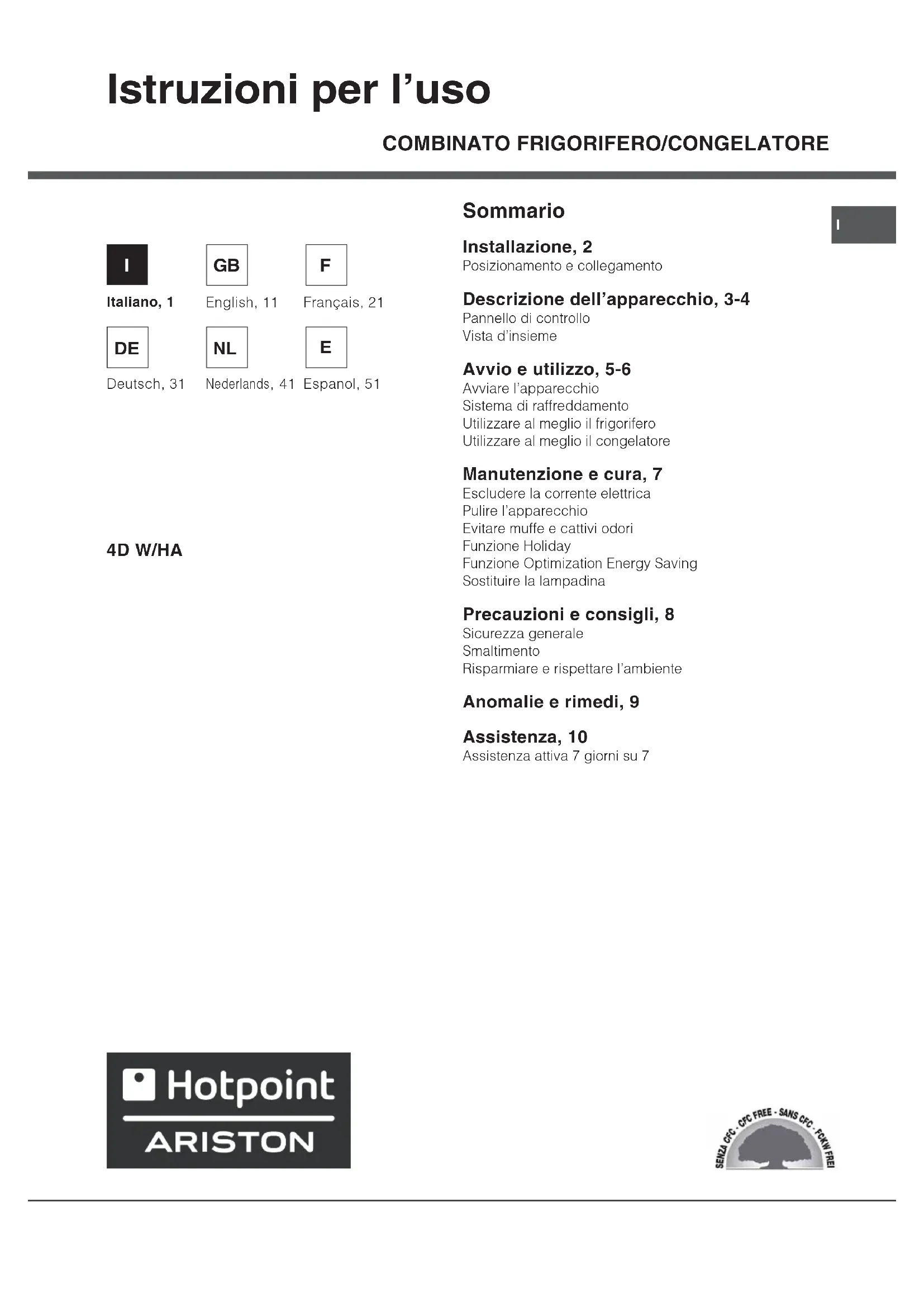

4D W/HA Sommario Installazione, 2 Posizionamento e collegamento Descrizione dellapparecchio, 3-4 Pannello di controllo Vista dinsieme Avvio e utilizzo, 5-6 Avviare lapparecchio Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore Manutenzione e cura, 7 Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Funzione Holiday Funzione Optimization Energy Saving Sostituire la lampadina Precauzioni e consigli, 8 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Anomalie e rimedi, 9 Assistenza, 10 Assistenza attiva 7 giorni su 7 Français, 21 Espanol, 51 English, 11

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento e collegamento Posizionamento

1. Posizionare lapparecchio in un ambiente ben

2. Non ostruire le griglie posteriori di ventilazione:

compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte

superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 12 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la

luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto

dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato. Livellamento

2. Se il pavimento non fosse perfettamente

orizzontale, compensare svitando o avvitando i piedini anteriori. Collegamento elettrico Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W); la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V); la presa sia compatibile con la spina dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.I

Descrizione dellapparecchio Pannello di controllo Tasto SUPER FREEZE Manopola FUNZIONAMENTO FRIGORIFERO Tasto SUPER COOL Spia SUPER COOL Spia SUPER FREEZE Spia ALIMENTAZIONE Manopola FUNZIONAMENTO CONGELATORE Manopola FUNZIONAMENTO FRIGORIFERO per regolare la temperatura del vano frigorifero. è la temperatura ottimale a bassi consumi. è la funzione holiday (vedi Manutenzione e cura). OFF spegne il vano frigorifero. Tasto SUPER COOL (raffreddamento rapido) per abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo). Spia gialla SUPER COOL (raffreddamento rapido): si accende quando viene premuto il tasto SUPER COOL. Spia verde ALIMENTAZIONE: si accende quando lapparecchio è collegato alla rete di alimentazione. Tasto SUPER FREEZE (congelamento rapido) per congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo). Se premuto per almeno 3 secondi si attiva la funzione Optimization Energy Saving (vedi Manutenzione e cura). Spia gialla SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE. Manopola FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore. è la temperatura ottimale a bassi consumi. spegne lapparecchio, frigorifero compreso. ! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).4

Descrizione dellapparecchio Vista dinsieme Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. Balconcino estraibile PORTAOGGETTI

Balconcino BOTTIGLIE Pannello di controllo Balconcino estraibile PORTAOGGETTI

Cassetto FRUTTA e VERDURA Balconcino PORTA LATTINE Vano CONGELAMENTO e CONSERVAZIONE PIEDINO di regolazione Variabili per numero e/o per posizione. Lampadina (vedi Manutenzione) Balconcino BOTTIGLIEI

Avvio e utilizzo Avviare lapparecchio ! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione). ! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! Lapparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dallaccensione. Questo accade anche dopo ogni interruzione dellalimentazione elettrica, volontaria o involontaria (black out).

1. Posizionare la manopola FUNZIONAMENTO

2. Inserire la spina nella presa e accertarsi che si

accenda la spia verde ALIMENTAZIONE.

3. Ruotare la manopola FUNZIONAMENTO

CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti.

4. Ruotare la manopola FUNZIONAMENTO

FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero. Sistema di raffreddamento No Frost Il No Frost gestisce un flusso continuo di aria fredda che raccoglie lumidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie allassenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti. Utilizzare al meglio il frigorifero Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione). Premere il tasto SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario. Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli). Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi. Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa. RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide, per linserimento di contenitori o alimenti di notevole dimensione. Cassetto FRUTTA e VERDURA I cassetti frutta e verdura di cui è dotato il frigorifero sono appositamente progettati allo scopo di mantenere fresche e fragranti la frutta e le verdure. Aprire il regolatore dumidità (posizione B) se si desidera conservare gli alimenti in un am-biente meno umido, oppure chiuderlo (posizione A) per una conservazione in ambiente più umido.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sullindicatore risulti ben evidente

2. Se non compare la scritta OK significa che la

temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente lindicatore: se necessario,

procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che lindicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta. Ligiene alimentare

1. Dopo lacquisto degli alimenti, eliminare qualsiasi

tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli

facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori allinterno del frigo

3. Riporre i cibi in modo in modo che laria possa

circolare liberamente tra essi

4. Tenere pulito linterno del frigo, facendo attenzione

a non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la

durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente

deperbili ( formaggi molli, pesce crudo, carne, etc) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova lindicatore della temperatura. Utilizzare al meglio il congelatore Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione). Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore). Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati.

• Presente solo su alcuni modelli. Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi. La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4). Per congelare (se il congelatore è già in funzione): premere il tasto SUPER FREEZE (congelamento rapido) (accensione della relativa spia gialla), introdurre gli alimenti e chiudere la porta. La funzione si disattiva automaticamente trascorse 24 ore o raggiunte le temperature ottimali (spia spenta). ! Per evitare di ostacolare la circolazione dellaria allinterno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione. ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. ICE DEVICE Prelevare e riempire dacqua le speciali vaschette e riposizionarle nella zona Icedevice. Dopo circa 2 ore i cubetti di ghiaccio saranno pronti. Per prelevare il ghiaccio basta ruotare verso destra le due manopole: i cubetti di ghiaccio cadranno nel contenitore sottostante, pronti per essere serviti (vedi figura). Se si vuole disporre di un maggior volume di carico lICE DEVICE può essere smontato rimuovendo le 4 viti di fissaggio alla cella.I

Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO

2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare lallarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE sul valore desiderato. Per isolare lapparecchio procedere seguendo i punti 1 e 2. Pulire lapparecchio Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura. Il retro dellapparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media. Durante la pulizia delle guide scorrevoli dei cassetti dei scomparti congelatore, può succedere che il meccanismo di richiamo chiusura cassetto si disattivi. Per riattivarlo, è sufficiente chiudere il cassetto con maggiore forza. Evitare muffe e cattivi odori Lapparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie. Nel caso si voglia spegnere lapparecchio per un lungo periodo, pulire linterno e lasciare le porte aperte. Funzione holiday Se si parte per un periodo di vacanza non è necessario spegnere lapparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 12°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo, indispensabile per la conservazione degli alimenti. Per attivare la funzione: impostare la manopola FUNZIONAMENTO FRIGORIFERO su

Un doppio breve segnale acustico ne conferma lattivazione; la disattivazione è indicata da un segnale acustico singolo. Funzione Optimization Energy Saving Al fine di ottimizzare il consumo energetico mantenendo le performance di temperatura del prodotto, si può attivare la funzione Optimization Energy Saving. Questa funzione permette il massimo risparmio energetico. Tale funzione si attiva posizionando le manopole in I CARE e tenendo premuto per almeno 3 secondi il tasto superfreezer; la spia superfreezer inizierà a lampeggiare identificando lattivazione. La funzione Optimization Energy Saving può essere comunque disattivata, premendo ancora il tasto superfreezer. La spia corrispondente smetterà di lampeggiare ad identificare il ripristino delle condizioni iniziali. In ambienti umidi, con la funzione Optimization Energy Saving attivata, potrebbe presentarsi lieve formazione di condensa sulle porte; disattivando la funzione, si ristabiliscono comunque le condizioni standard del prodotto. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla facendo attenzione alla potenza massima indicata sulla protezione (10W,15 W o 25 W).

Precauzioni e consigli ! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare lapparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. Non toccare le parti interne raffreddanti: cè pericolo di ustionarsi o ferirsi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Non utilizzare, allinterno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. Non mettere in bocca cubetti appena estratti dal congelatore. Non permettere ai bambini di giocare con lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta. Gli imballaggi non sono giocattoli per bambini. Per la chiusura delle porte frigo, fare attenzione alla posizione del montante (vedi figura) Attenzione a non riporre cibi troppo voluminosi nella parte del cassetto freezer superiore occupata dal fabbricatore di ghiaccio ove presente

Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Installare lapparecchio in un ambiente fresco e ben aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore. Per introdurre o estrarre gli alimenti, aprire le porte dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia. Non riempire con troppi alimenti lapparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione). Grazie allapertura indipendente delle porte e dei cassetti del freezer questo prodotto permette un risparmio energetico superiore al 50% rispetto ad un normale combinato 2 porte.I

Anomalie e rimedi Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. + segnale acusticoRiscaldamentopericoloso+ segnale acusticoRiscaldamentoeccessivo Anomalie: La spia verde ALIMENTAZIONE non si accende. Il motore non parte. Le spie sono debolmente accese. a) Suona lallarme. b) Suona lallarme e lampeggiano le due spie gialle. c) Suona lallarme e lampeggiano le due spie gialle e quella verde. d) Lampeggia la spia gialla SEPERFREEZE La spia verde ALIMENTAZIONE lampeggia Il frigorifero e il congelatore raffreddano poco. Nel frigorifero gli alimenti si gelano. Il motore funziona di continuo. Lapparecchio emette molto rumore. La temperatura di alcune parti esterne del frigorifero è elevata. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non cè corrente. Lapparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo). Staccare la spina e reinserirla nella presa dopo averla girata su se stessa. a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione). b) Lapparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli. c) Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati. d) È attivata la funzione Optimization Energy Saving b/c) In entrambi i casi il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere lapparecchio. Lapparecchio non funzione correttamente. Chiamare lAssistenta Tecnica Le porte non chiudono bene o le guarnizioni sono rovinate. Le porte vengono aperte molto spesso. Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione). Il frigorifero o il congelatore sono stati riempiti eccessivamente. La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione). È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla SUPER FREEZE è accesa o lampeggiante (vedi Desc.). La porta non è ben chiusa o viene aperta di continuo. La temperatura dellambiente esterno è molto alta. Lapparecchio non è stato installato ben in piano (vedi Installazione). Lapparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori. Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto10

Net Util UtileGrossBruto Brut Freez. CapacPoder de Cong Made in Italy 13918 Test P.S-I.PressureHIGH-235LOW 140kg/24 h 4,0 ClassClase Classe modello numero di serie Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). In caso negativo, contattare il Numero Unico Nazionale 199.199.199. Comunicare: il tipo di anomalia il modello della macchina (Mod.) il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199*

Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggioriinformazioni consultare il sito www.aristonchannel.com.GB
