MANUALE UTENTE BCB 312 AIFF HOTPOINT ARISTON

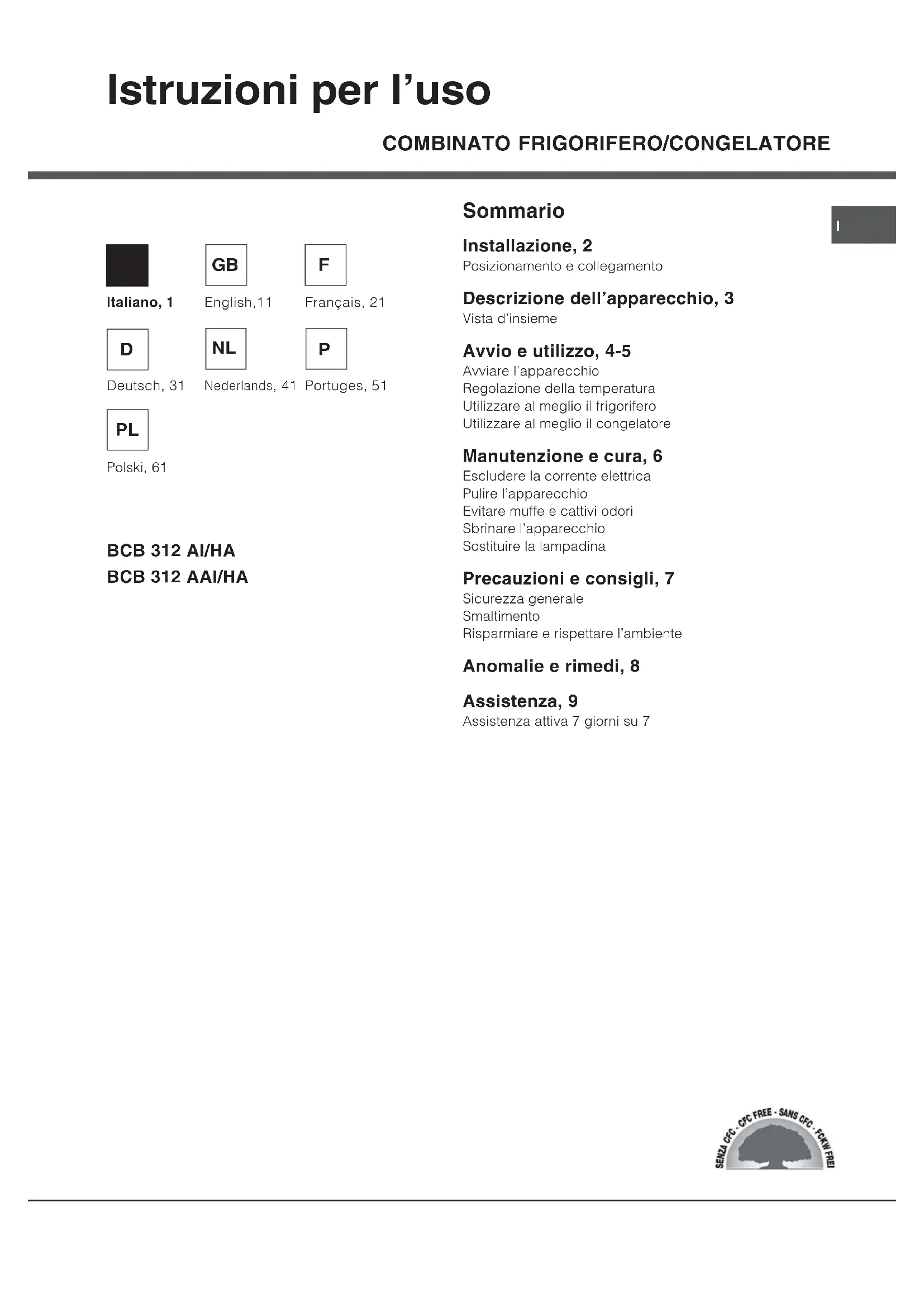

Istruzioni per l’uso

COMBINATO FRIGORIFERO/CONGELATORE

Sommario Installazione, 2 Posizionamento e collegamento Descrizione dell’apparecchio, 3 Vista d’insieme Avvio e utilizzo, 4-5 Avviare l’apparecchio Regolazione della temperatura Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore Manutenzione e cura, 6 Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sbrinare l’apparecchio Sostituire la lampadina Precauzioni e consigli, 7 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Anomalie e rimedi, 8 Assistenza, 9 Assistenza attiva 7 giorni su 7 Italiano, 1 Portuges, 51 English,11 GBI

Installazione ! È importante conservare questo libretto per poterloconsultare in ogni momento. In caso di vendita,di cessione o di trasloco, assicurarsi che resti insiemeall’apparecchio per informare il nuovo proprietariosul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importantiinformazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento

1. Posizionare l’apparecchio in un ambiente ben

2. Non ostruire le griglie posteriori di ventilazione:

compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare l’apparecchio lontano da fonti di calore (la

luce solare diretta, una cucina elettrica). Collegamento elettrico Dopo il trasporto, posizionare l’apparecchioverticalmente e attendere almeno 3 ore prima dicollegarlo all’impianto elettrico. Prima di inserire la spinanella presa della corrente, accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimodi potenza della macchina, indicato nella targhettacaratteristiche posta nel vano frigorifero in bassoa sinistra (es 150 W);• la tensione di alimentazione sia compresa nei valoriindicati nella targhetta caratteristiche, posta in bassoa sinistra (es 220-240 V);• la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spinaa un tecnico autorizzato ( vedi Assistenza ); non usareprolunghe e multiple.! Ad apparecchio installato, il cavo elettrico e la presadella corrente devono essere facilmente raggiungibili.! Il cavo non deve subire piegature o compressioni.! Il cavo deve essere controllato periodicamentee sostituito solo da tecnici autorizzati (vedi Assistenza).! L’azienda declina ogni responsabilità qualoraqueste norme non vengano rispettate.I

Descrizione dell’apparecchio Vista d’insieme Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. Balconcino estraibilecon coperchio conPORTAUOVA eSCATOLA BURRO Balconcino estraibilePORTAOGGETTI ScompartoBOTTIGLIA da 2LITRIBalconcinoBOTTIGLIEManopolaREGOLAZIONE DELLATEMPERATURALampadina vedi Manutenzione RIPIANO CassettoFRUTTA e VERDURAScatolaMULTIUSO

Vano CONGELAMENTO eCONSERVAZIONE Vano CONSERVAZIONE

• Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.Bacinella ghiaccioIce Care

Avvio e utilizzo Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguirele istruzioni sull’installazione ( vedi Installazione

! Prima di collegare l’apparecchio pulire bene i vanie gli accessori con acqua tiepida e bicarbonato.1. Inserire la spina nella presa e accertarsi che siaccenda la lampada di illuminazione interna.2. Ruotare la manopola per LA REGOLAZIONE DELLATEMPERATURA su un valore medio. Dopo qualcheora sarà possibile inserire alimenti nel frigorifero. Regolazione della temperatura La temperatura all'interno del reparto frigorifero siregola automaticamente in base alla posizione dellamanopola del termostato.1 = meno freddo5 = più freddoSi consiglia, comunque, una posizione mediaPer aumentare lo spazio e disposizione e migliorarel'aspetto estetico, questo apparecchio ha la "parteraffreddante" posizionata all'interno della pareteposteriore del reparto frigo. Tale parete, durante ilfunzionamento, si presenterà coperta di brina, oppuredi goccioline di acqua a secondo se il compressore èin funzione o in pausa. Non preoccupatevi di questo!Il frigorifero sta lavorando in modo normale.Se si imposta la manopola FUNZIONAMENTOFRIGORIFERO su valori alti, con grossi quantitativi dialimenti e con una temperatura ambiente elevata,l’apparecchio può funzionare di continuo, favorendoun’eccessiva formazione di brina ed eccessiviconsumi elettrici: ovviare spostando la manopolaverso i valori più bassi (verrà effettuato unosbrinamento automatico).Negli apparecchi statici l’aria circola in modo naturale:quella più fredda tende a scendere perché piùpesante. Ecco come sistemare gli alimenti:Cibo Disposizione nel frigoriferoCarne e pesce pulito Sopra i cassetti frutta e verduraFormaggi freschi Sopra i cassetti frutta e verduraCibi cotti Su qualsiasi ripianoSalami, pane incassetta, cioccolataSu qualsiasi ripianoFrutta e verdura Nei cassetti frutta e verduraUova Nell'apposito balconcinoBurro e margarina Nell'apposito balconcinoBottiglie, bibite, latte Negli appositi balconciniRIPIANI: pieni o a griglia.Sono estraibili e regolabili inaltezza grazie alle appositeguide ( vedi figura ), perl’inserimento di contenitorio alimenti di notevoledimensione. Per regolarel’altezza non è necessarioestrarre completamente ilripiano.WINE AREA : per riporrefino a tre bottiglie di vino

vedi figura ). L’aria circolaliberamente tra le bottiglieassicurando un rapidoraffreddamento. In caso di nonutilizzo, chiudere peraumentare lo spazio sul ripiano.Scatola MULTI-USO : per conservare a lungo varialimenti ( per esempio salumi ); evita anche che sirilascino odori nel frigorifero. Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopolaFUNZIONAMENTO FRIGORIFERO ( vedi Descrizione

• Inserire soltanto alimenti freddi o appena tiepidi,non caldi ( vedi Precauzioni e consigli

• Ricordarsi che gli alimenti cotti non si mantengonopiù a lungo di quelli crudi.• Non inserire liquidi in recipienti scoperti:provocherebbero un aumento di umidità conconseguente formazione di condensa.

Presente solo in alcuni modelli.I

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

2. Fare attenzione a non superare il livello indicato

(MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: l’acqua riempie le forme

per il principio dei vasi comunicanti ( vedi figura

4. Chiudere il foro con il coperchio in dotazione e

riporre la bacinella.

5. Quando il ghiaccio sarà formato (tempo minimo

circa 8 ore) battere la bacinella su una superficie dura e bagnarne l’esterno per far staccare i ghiaccioli; farli poi uscire dal foro. Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.

• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l’eventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti. ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. ! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Presente solo in alcuni modelli.6

Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione ènecessario isolare l’apparecchio dalla rete dialimentazione staccando la spina dalla presa.Non è sufficiente portare la manopola per la regolazionedella temperatura sulla posizione 0 (apparecchiospento) per eliminare ogni contatto elettrico. Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni ingomma possono essere pulite con una spugnettaimbevuta di acqua tiepida e bicarbonato di sodio osapone neutro. Non usare solventi, abrasivi,candeggina o ammoniaca.• Gli accessori estraibili possono essere messi abagno in acqua calda e sapone o detersivo perpiatti. Sciacquarli e asciugarli con cura.• Il retro dell’apparecchio tende a coprirsi di polvere,che può essere eliminata utilizzando condelicatezza, dopo aver spento l'apparecchio estaccato la presa di corrente, la bocchetta lungadell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori
• L’apparecchio è fabbricato con materiali igieniciche non trasmettono odori. Per mantenere questacaratteristica è necessario che i cibi venganosempre protetti e chiusi bene. Ciò eviterà anchela formazione di macchie.• Nel caso si voglia spegnere l’apparecchio per un lungoperiodo, pulire l’interno e lasciare le porte aperte. Sbrinare l’apparecchio ! Attenersi alle istruzioni sottostanti.Per sbrinare l’apparecchio non usare oggetti taglientied appuntiti che potrebbero danneggiareirreparabilmente il circuito refrigerante.Sbrinare il vano frigoriferoIl frigorifero è dotato di sbrinamento automatico:l’acqua viene convogliata verso la parte posteriore daun apposito foro di scarico ( vedi figura ) dove il caloreprodotto dalcompressore la faevaporare. L’unicointervento da fareperiodicamenteconsiste nel pulire il forodi scarico affinchél’acqua possa defluireliberamente.Sbrinare il vano congelatoreSe lo strato di brina è superiore ai 5 mm è necessarioeffettuare lo sbrinamento manuale:1. posizionare la manopola per LA REGOLAZIONEDELLA TEMPERATURA nella posizione 0.2. Avvolgere surgelati e congelati in carta da giornalee metterli in un altro congelatore o in un luogofresco.3. Lasciare aperta la porta finché la brina non si siasciolta completamente; facilitare l’operazionesistemando nel vano congelatore contenitori conacqua tiepida.4. Pulire e asciugare con cura il vano congelatoreprima di riaccendere l’apparecchio.5. Alcuni apparecchisono dotati del SISTEMADRAIN per convogliarel’acqua all’esterno:inserire il raschietto indotazione nell'appositafessura posta in basso elasciare che l'acquadefluisca in uncontenitore ( vedi figura

6. Prima di inserire i cibi nel vano congelatoreattendere circa 2 ore per il ripristino dellecondizioni ideali di conservazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vanofrigorifero, staccare la spina dalla presa di corrente.Seguire le istruzioni riportate qui sotto.Accedere alla lampada(A) svitando la vite difissaggio (B)posizionata nella parteposteriore delcomprilampada, comeindicato ( vedi figura

Sostituirla con unaanaloga, di potenza nonsuperiore a 15 W.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione 0 (apparecchio spento) per eliminare ogni contatto elettrico.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

• Non mettere in bocca cubetti appena estratti dal congelatore.

• Questo apparecchio non è da intendersi adatto all’uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio.

• Gli imballaggi non sono giocattoli per bambini. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( vedi Manutenzione ); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo ( vedi Manutenzione ).8

Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza ( vedi Assistenza ), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

• La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• Gli alimenti sono a contatto con la parete posteriore.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

• Lo spessore della brina supera i 2-3 mm ( vedi Manutenzione

• L’apparecchio non è stato installato ben in piano ( vedi Installazione

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

• Si tratta del normale funzionamento del prodotto.

• Il foro di scarico dell’acqua è otturato ( vedi Manutenzione

Anomalie: La lampada di illuminazione interna non si accende. Il frigorifero e il congelatore raffreddano poco. Nel frigorifero gli alimenti si gelano. Il motore funziona di continuo. L’apparecchio emette molto rumore. La temperatura di alcune parti esterne del frigorifero è elevata. La parete in fondo alla cella frigo presenta brina o goccioline di acqua. Sul fondo del frigo c’è dell’acqua.I

Prima di contattare l’Assistenza: Verificare se l’anomalia può essere risolta autonomamente ( vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.Comunicare:• il tipo di anomalia• il modello della macchina (Mod.)• il numero di serie (S/N)Queste informazioni si trovanosulla targhetta caratteristiche postanel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* .Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro AssistenzaAutrorizzato più vicino a casa tua.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Assistenza Mod. RG 2330

Net Util UtileGrossBruto Brut Freez. CapacPoder de Cong Made in Italy 13918 Test P.S-I.PressureHIGH-235LOW 140kg/24 h 4,0 ClassClase Classemodellonumero di serie *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.10
