MANUALE UTENTE BMBM 1822 V (FR)HA HOTPOINT ARISTON

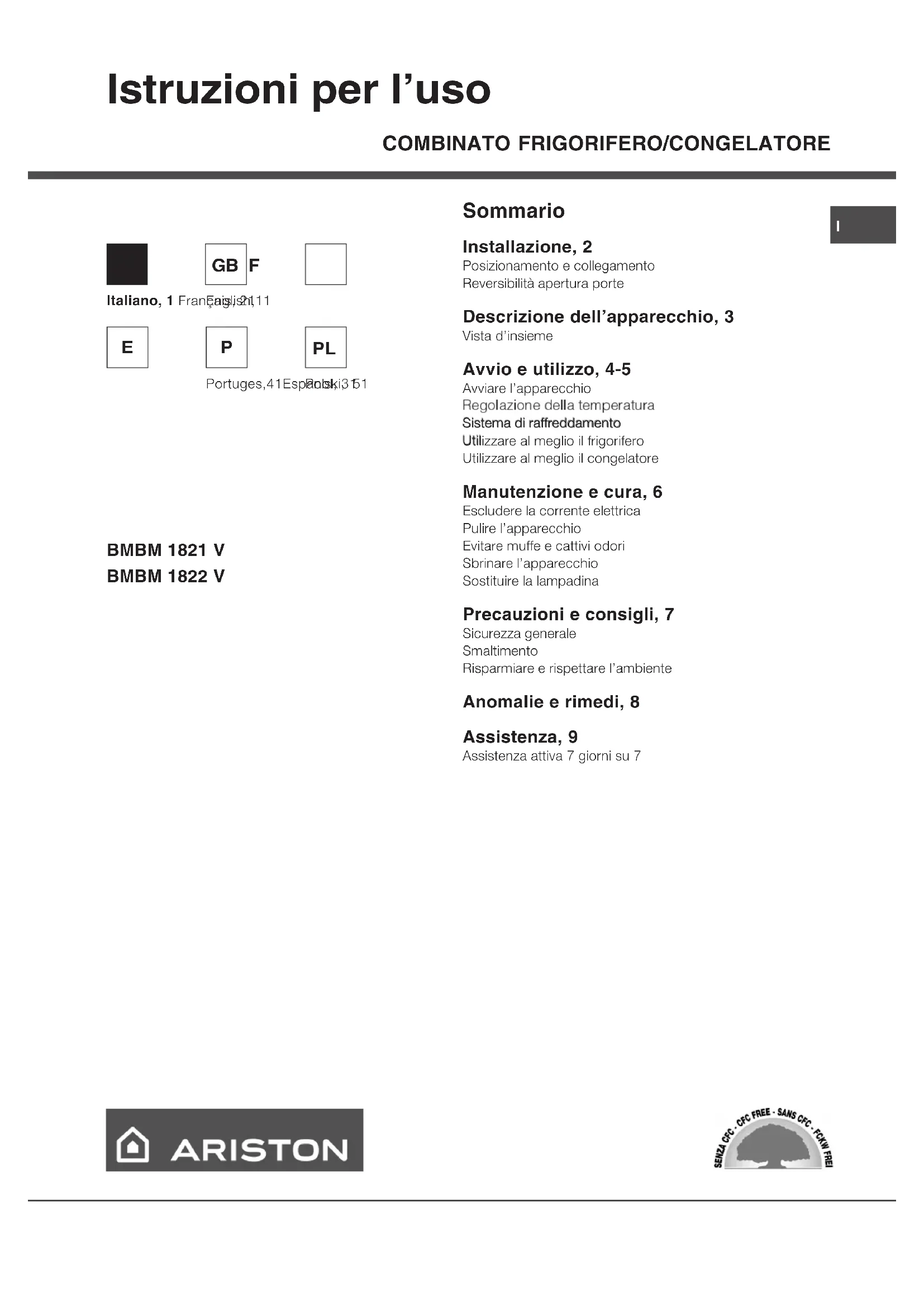

BMBM 1821 V BMBM 1822 V Sommario Installazione, 2 Posizionamento e collegamento Reversibilità apertura porte Descrizione dellapparecchio, 3 Vista dinsieme Avvio e utilizzo, 4-5 Avviare lapparecchio Regolazione della temperatura Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore Manutenzione e cura, 6 Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina Precauzioni e consigli, 7 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Anomalie e rimedi, 8 Assistenza, 9 Assistenza attiva 7 giorni su 7 Polski, 51 PL2

Reversibilità apertura porte ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento e collegamento Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato

2. Non ostruire le griglie posteriori di ventilazione:

compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte

superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/ pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la

luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto

dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato. Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori. Collegamento elettrico Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W); la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V); la presa sia compatibile con la spina dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. ∅ 3 mmI

Descrizione dellapparecchio Vista dinsieme Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.Balconcino estraibilecon coperchio conPORTAUOVA Balconcino estraibilePORTAOGGETTI BalconcinoBOTTIGLIEManopolaREGOLAZIONEDELLATEMPERATURALampadina(vedi Manutenzione) RIPIANO CassettoFRUTTA eVERDURA Vano CONGELAMENTO eCONSERVAZIONE Vano CONSERVAZIONE PIEDINOdi regolazione Variabili per numero e/o per posizione.

Presente solo in alcuni modelli. PURE WINDBalconcino estraibilePORTAOGGETTI

Avvio e utilizzo Avviare lapparecchio ! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione). ! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che

si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA

TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero. Regolazione della temperatura La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. 1 = meno freddo MAX = più freddo Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Sistema di raffreddamento PURE WIND È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

Wind Pure ottimizza al massimo la circolazione dellaria, migliorando lefficacia dellevaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura allinterno del frigo dopo ogni apertura. Laria soffiata (A) si raffredda a contatto della parete fredda, mentre laria più calda (B) viene aspirata (vedi figura). La parete posteriore si presenta coperta di brina o goccioline dacqua a seconda che il compressore sia in funzione o in pausa. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario estrarre completamente il ripiano. Indicatore TEMPERATURA: per individuare la zona più fredda del frigorifero.

1. Controllare che sullindicatore risulti ben evidente OK

2. Se non compare la scritta OK significa che la

temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente lindicatore: se necessario,

procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che lindicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

Utilizzare al meglio il frigorifero Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione). Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli). Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi. Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa. Ligiene alimentare

1. Dopo lacquisto degli alimenti, eliminare qualsiasi tipo di

confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli facilmente

deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori allinterno del frigo

3. Riporre i cibi in modo in modo che laria possa circolare

liberamente tra essi

4. Tenere pulito linterno del frigo, facendo attenzione a

non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la durata

massima di conservazione

6. Per una buona conservazione, i cibi facilmente deperbili

( formaggi molli, pesce crudo, carne, etc) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova lindicatore della temperatura Utilizzare al meglio il congelatore Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore). Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i - 18°C e garantisce una buona velocità di congelamento. Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi. La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4). Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e leventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti. ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. ! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.6

Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico. Pulire lapparecchio Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura. Il retro dellapparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori Lapparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie. Nel caso si voglia spegnere lapparecchio per un lungo periodo, pulire linterno e lasciare le porte aperte. Sbrinare lapparecchio ! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante. Sbrinare il vano frigorifero Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Sbrinare il vano congelatore Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE

DELLA TEMPERATURA nella posizione OFF

2. Avvolgere surgelati e congelati in carta da giornale e

metterli in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia

sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

4. Pulire e asciugare con cura il vano congelatore prima

di riaccendere lapparecchio.

5. Alcuni apparecchi

sono dotati del SISTEMA DRAIN per convogliare lacqua allesterno: lasciare che l'acqua defluisca in un contenitore (vedi figura).

6. Prima di inserire i cibi nel vano congelatore attendere

circa 2 ore per il ripristino delle condizioni ideali di conservazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W).I

Precauzioni e consigli Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Installare lapparecchio in un ambiente fresco e ben aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore. Per introdurre o estrarre gli alimenti, aprire le porte dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia. Non riempire con troppi alimenti lapparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. Sbrinare lapparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia. Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione). ! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare lapparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. Non toccare le parti interne raffreddanti: cè pericolo di ustionarsi o ferirsi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Non utilizzare, allinterno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. Non mettere in bocca cubetti appena estratti dal congelatore. Non permettere ai bambini di giocare con lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta. Gli imballaggi non sono giocattoli per bambini.8

Anomalie e rimedi Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non cè corrente. Le porte non chiudono bene o le guarnizioni sono rovinate. Le porte vengono aperte molto spesso. La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta Il frigorifero o il congelatore sono stati riempiti eccessivamente. La temperatura ambiente di lavoro del prodotto è inferiore a 14°C. La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta. Gli alimenti sono a contatto con la parete posteriore. I sistema PURE WIND si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali allinterno del vano frigorifero. La porta non è ben chiusa o viene aperta di continuo. La temperatura dellambiente esterno è molto alta. Lo spessore della brina supera i 2-3 mm (vedi Manutenzione). Lapparecchio non è stato installato ben in piano (vedi Installazione). Lapparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori. Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto Si tratta del normale funzionamento del prodotto. Il foro di scarico dellacqua è otturato (vedi Manutenzione). Anomalie: La lampada di illuminazione interna non si accende. Il frigorifero e il congelatore raffreddano poco. Nel frigorifero gli alimenti si gelano. La ventola PURE WIND non gira. Il motore funziona di continuo. Lapparecchio emette molto rumore. La temperatura di alcune parti esterne del frigorifero è elevata. La parete in fondo alla cella frigo presenta brina o goccioline di acqua. Sul fondo del frigo cè dellacqua.I

Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). In caso negativo, contattare il Numero Unico Nazionale 199.199.199. Comunicare: il tipo di anomalia il modello della macchina (Mod.) il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Mod. RG 2330
