MANUALE UTENTE CoolFun SC 38 DOMETIC

Prima della messa in funzione leggere accuramente questo manuale di istruzioni, conservarlo e, nel caso in cui il frigorifero portatile venga segnato a un'alto utente, consegnareanche le relative istruzioni.

Il produttore declina agli responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.

Indice

1 Spiegazione dei symboli 73
2 Istruzioni per la sicurezza 74
3 Dotazione 76
4 Conformità d'uso 77
5 Descrizione tecnica. 77
6 Impiego 79
7Pulizia e cura 82
8 Garanzia 83
9 Eliminazione dei disturbi. 83
10 Smaltimento 84
11 Specifiche tecniche. 84

1 Spiegazione dei symboli

AVVERTENZA!

Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata più provocare morte o gravi lesioni.

ATTENZIONE!

Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media.

AVVISO!

Indicazione di una situazione che se non evitata può provocare danni materiali.

NOTA

Informazioni integranti relative all'impiego del prodotto.

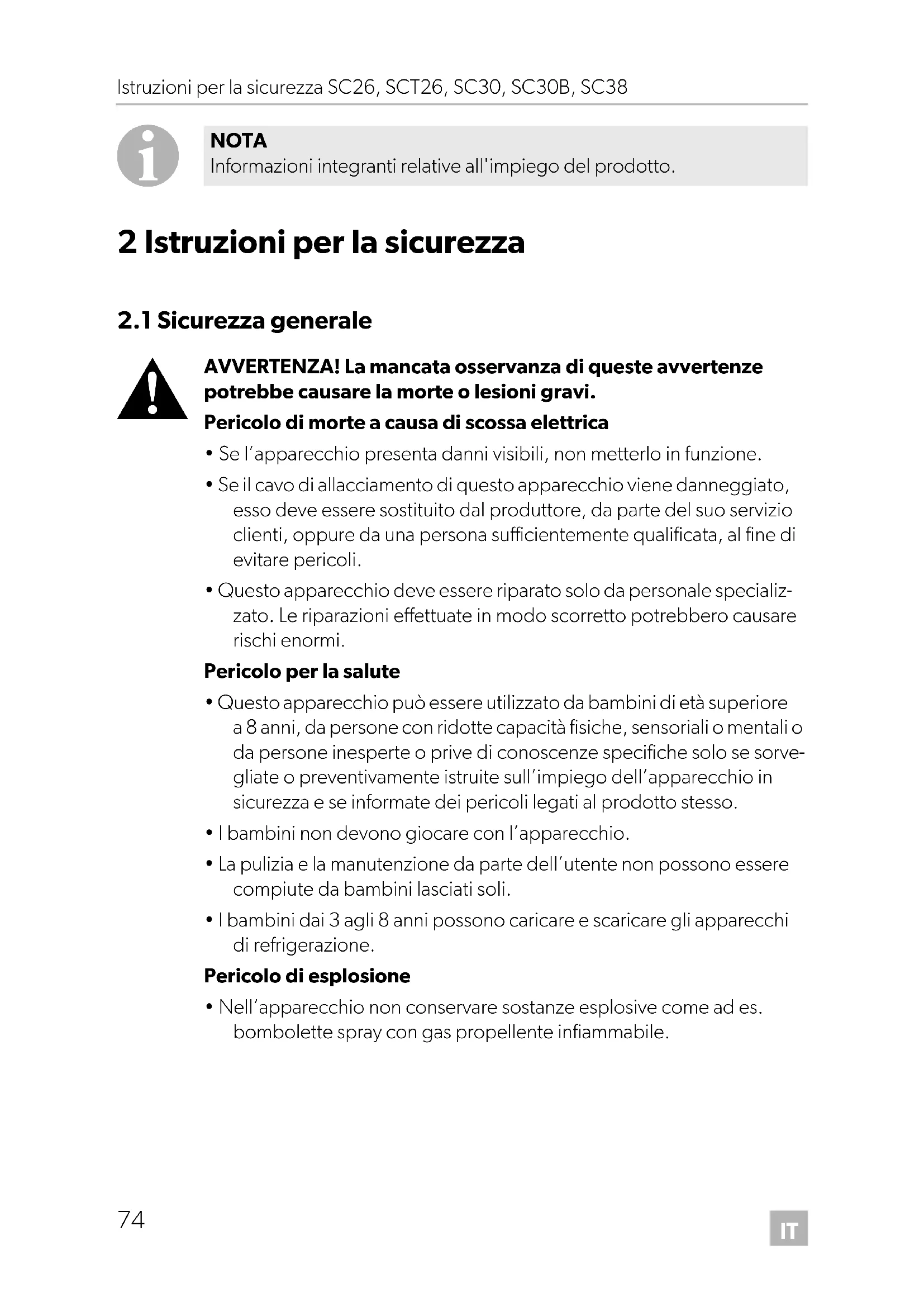

2 Istruzioni per la sicurezza

2.1 Sicurezza generale

AVVERTENZA! La mancata osservanza di queste avventenze potrebbe causare la morte o lesioni gravi.

Pericolo di morte a causa di scossa elettrica

• Se l'apparecchio presenta danni visibili, non metterlo in funzione.
• Se il cavo di allacciamento di quello apparecchio viene danneggiato,esso devese essere sostituito dal produttore, da parte del suo servizioclienti, oppure da una persona sufficientemente qualificata, al fine dievitare pericoli.
• Questo apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.

Pericolo per la salute

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persona inesperte o privile di conoscenze specifiche solo se sorvegliate opreventivamente struite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
• I bambini dai 3agli 8 anni possocono caricare e scaricare gli appearecchi di refrigerazione.

Pericolo di esplosione

• Nell'apparecchio non conservare sostanze explosive come ad es. bombolette spray con gas propellente infiammabile.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Pericolo di morte a causa di scossa elettrica

• Staccare l'apparecchio alla rete

• prima di effettuare la pulizia e la cura

• dello

Pericolo per la salute

• I prodotti alimentari possono essere conservati solo nelle confezioni origini o in contentitori adeguati.

AVVISO! Pericolo di danni

• Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.

• Collegare l'apparecchio solo nel modo seguente:

• con il cavo di allacciamento CC alla spina CC del veicolo

• oppure con il cavo di allacciamento da CA alla rete di alimentazione in corrente alternata

• Non estrarre mai la spina alla presa tirando il cavo di allacciamento.

• Quando il frigorifero è collegato ad un presa CC: Staccare il frigorifero e le altre utenze alla batteria prima di collegare il caricabatterie rapido.
• Quando il frigorifero è collegato ad un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
• Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.

2.2 Sicurezza durante il funzionamento dell'apparecchio

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Pericolo di morte a causa di scossa elettrica

• Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.

Pericolo per la salute

• Se la porta rimane aperta a lungo, si può verificare un notevole aumento di temperatura nei vani dell'apparecchio.

• Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessibili.

• Conservare la carne cruda e il pesce in contentitori adatti nell'apparecchio, in modo che non vengano a contatto con altri alimenti o sgocciolino su di essi.

• Se l'apparecchio resta vuoto a lungo:

• Specnere l'apparecchio.

• Sbrinare l'apparecchio.
• Pulire e asciugare l'apparecchio.
• Lasciare la porta aperta per prevenir la formazione di muffa nell'apparecchio.

AVVISO! Pericolo di danni

• Non utilizzato appearecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
• Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornì a gas ecc.).

Pericolo di surriscaldamento!

Assicurarsi che ci sera sempre una ventilazione minima di 50 mm su tutti i quattro lati del frigorifero. Mantenere l'area di ventilazione priva di oggetti che potrebbero limitare il flusso d'aria verso i componenti di raffreddamento.

Non collocare il frigorifero in scomparti chiusi o aree con flusso d'aria assente o minimo.

• Fare attentzione che le feritoie di aerazione non vengano coperte.
• Non versare nessun tipo di liquido o ghiaccio nel contentatore interno.
  Non immershere mai l'apparecchio in acqua.
• Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.

3 D o t a z i o n e

Quantità Denominazione

1 Frigorifero termoelettrico

1 Manuale di istruzioni

4 C o n f o r m i t

Il frigorifero portatile è adatto per raffreddare (SC26, SCT26, SC30, SC30B, SC38) e tenere caldi solo (SC30, SC30B, SC38) generi alimentari. Con un interrottore è possibile commutare fra la modalità riscaldamento e la modalità raffreddamento (solo SC30, SC30B, SC38).

L'apparecchio più essere collegato come segue:

• SC26: a 12 V=
• SCT26: a12V=== o a24V===
  SC30, SC30B, SC38: a 12 V= o a 230 V~

Il frigorifero è adatto per l'uso domestico e campi di applicazione simili come ad esempio

• in cucine per il personale in negozi, uffici e altri campi professionali
  · i n a g r i c o l t u r a
• dagli ospiti in hotel, motel o altri alloggi
• in bed & breakfast
• nel catering e applicazioni simili nel commercio all'ingrosso

L'apparecchio è adattoanche per il campeggio. Non esporre l'apparecchio alla pioggia.

ATTENZIONE! Pericolo per la salute!

Controllare che la capacité di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.

5 Descrizione tecnica

Il frigorifero portatile è adatto per essere impiegatoanche per l'uso mobile. Può raffreddare o mantenere freddi alimenti fino a max di 18^ al di sotto della temperatura ambiente (SC26, SCT26, SC30, SC30B, SC38) o riscaldarli fino a un max di 65^ (SC30, SC30B, SC38).

Il raffreddamento viene generato mediante un sistema refrigerante detto di Peltier resistente all'usura e completingo di ventola per asportare il calore.

5.1 Elementi di lavoro

Pos. in fig. 2, pagina 3	Denominazione
1 Porta USB per l'alimentazione elettrica
2 Cavo di collegamento della corrente continua
3 Cavo di collegamento della corrente alternata
4 Aperture di aerazione
5 Interruttore per modalità di funzionamento
6 Regolatore della capacité di raffreddamento
7 Manico

Solo SC30, SC30B, SC38

Con l'interruttore per modalità di funzionamento (fig. 2 5, pagina 3) selezionare la modalità desiderata (Cold = raffreddamento; Hot = riscaldamento).

Se il frigorifero è collegato alla rete di alimentazione in corrente alternata,esso cui ènessereutilizzatoindue diverse modalitàdi funzionamento:

• Modalità ECO: il frigorifero consuma meno energia
• Modalità MAX: il frigorifero raggiunge la capacité di raffreddamento massima

La capacité di raffreddamento desiderata viene impostata con il regolatore della capacité di raffreddamento (fig. 2 6, pagina 3):

Per aumento la capacité di raffreddamento, ruotare il regolatore della capacité di raffreddamento in senso orario.

Per ottenere la capacité di raffreddamento massima, ruotare il regolatore della capacité di raffreddamento fino all'arresto in senso orario (posizione "MAX").

Per ridurre la capacité di raffreddamento, ruotare il regolatore della capacité di raffreddamento in senso antiorario.

Per spagnere il frigorifero, ruotare il regolatore della capacité di raffreddamento fino all'arresto in senso antiorario (posizione "OFF").

Se il frigorifero è collegato alla presa CC, la potenza frigorifera non può essere impostata.

6 I m p i e g o

AVVERTENZA! Pericolo di incendio

• Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.
• Non collocare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio.

ATTENZIONE! Pericolo per la salute!

I prodotti alimentari possono essere conservati solo nelle confezioni origini o in contentitori adeguati.

AVVISO! Pericolo di danni!

• Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.
• Prestareattenzioneanonraffreddareecessivamentebevandeovivandile liquideconservateincontenitori di vetro,inquantoessesidilatano secongelate,provocando la rottura dei contenitori di vetro.
• Assicurarsi che il frigorifero sia ben aerato, in modo tale che il calore generato possa fuoriuscire; in caso contrario non è più garantito un funzionamento corretto. In particolare, fare attenzione che le aperture di aerazione non vengano coperte.

NOTA

• Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'internalo e l'esterno con un panno umido (vedi ),anche capitolo "Pulizia e cura" a pagina 82).
• Se si raffredda per un periodo lungo è possibile che alcune gocce d'acqua possano depositarsi all'interno del frigorifero. Questo è normale poiché l'umidità dell'aria si condensa in gocce d'acqua se la temperatura all'interno del frigorifero si abbassa. Il frigorifero non è guasto. Eliminarle se necessario con un panno asciutto.
• Quando il manico è rovesciato all'indietro o quando viene trasportato il frigorifero, il coperchio è chiuso. É possibile aprire il coperchio solo se il manico è rovesciato in avanti.

6.1 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
• Se per il frigorifero si desidera regolare una maggiore efficienza energetica e una capacità di raffreddamento limitata, utilizzare la modalità ECO del frigorifero.
• Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
• Non apriré il frigorifero più spesso del necessario.
• Non lasciare il frigorifero aperto più del necessario.

6.2 Montaggio delle ruote (solo SC38)

Montare le ruote sul frigorifero portatile come rappresentato (fig. 3, pagina 4).

6.3 Utilizzo del frigorifero nella modalità CC

NOTA

Se il frigorifero viene collegato alla presa di corrente continua del veicolo, assicurarsi di averere inserto l'accensione per alimentare l'apparecchio con la corrente.

Collocare il frigorifero su una base stabile.
Collegare il cavo di collegamento per corrente continua alla presa di corrente continua del veicolo.

Il vano interno del frigorifero inizia a raffreddarsi o a scaldarsi.

Per spegnere il frigorifero, estrarre il cavo di collegamento per corrente continua.

6.4 Utilizzo del frigorifero nella modalità a corrente alternata (solo SC30, SC30B, SC38)

Collocare l'apparecchio su una base stabile.

Collegare il cavo di collegamento per corrente alternata alla rete di alimentazione in corrente alternata.

Ruotare il regolatore della capacità di raffreddamento (fig. 2 6, pagina 3) nella posizione desiderata.

Per accendere il frigorifero, spingere l'interruttore per la modalità di funzionamento (fig. 2 5, pagina 3) nella posizione "Cold" (raffreddamento) o "Hot" (riscaldamento).

Il vano interno del frigorifero inizia a raffreddarsi o a scaldarsi.

6.5 Suddivisione dello spazio interno (solo SC38)

É possible sud dividere lo spazio内的i frigorifero portatile nel seguente modo (fig. 4, pagina 4):

• Senza griglia divisoria (A): i due scompartimenti vengono raffreddati o riscaldati attivamente.
• Griglia divisoria aperta (B): lo scompartimento grande viene raffreddato o riscaldata attivamente. Lo scompartimento piccolo viene raffreddato o riscaldata di meno.
• Griglia divisoria chiusa (C): lo scompartimento grande viene raffreddato o riscaldato attivamente. Lo scompartimento piccolo viene raffreddato o riscaldato solo passivamente.

NOTA

Montare il ponticelloanche se il frigorifero portatilevieneutilizzato
senza griglia divisoria,affinché il coperchio si chiuda correttamente.

Installare la griglia divisoria come rappresentato (fig. 5, pagina 5).

6.6 Porta USB per la tensione di alimentazione

É possibile utilizzato la porta USB (fig. 2 1, pagina 3) per ricaricare piccoli dispositivi (ad es. Telefoni cellulari elettori MP3).

L'utilizzo della presa USB non influenza la capacité di raffreddamento.

AVVISO!

Assicurarsi che il disposativo collegato alla porta USB sia adatto per il funzionamento a 5V / 500mA .

Procedere come segue (fig. 2, pagina 3):

Collegare la spina per corrente continua (2) o la spina per corrente alternata (3) del frigorifero con la tensione di alimentazione.
SC30, SC30B, SC38: Ruotare il regolatore della capacità di raffreddamento (6) nella posizione "MAX".
Collegare il dispositivo con la presa USB (1).

7 Pulizia e cura

AVVERTENZA! Pericolo di morte a causa di scossa elettrica

Staccare l'apparecchio alla rete agli volta che si effettua la pulizia e la cura.

AVVISO! Pericolo di danni!

• Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciac quarlo.
• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.

▶Pulire l'internalo e I'esterno dell'apparecchio di tanto in tanto con un panno umido.
Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcia in modo da permettere, al calore generato durante il funzionamento, di fuoriscire e non danneggiare l'apparecchio.

8 Garanzia

Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difet-toso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (I'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisito del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

9 Eliminazione dei disturbi

Guasto Possibile causa Proposta di soluzione
L'apparecchio non funziona (la spina è inserita).	Nella presa di corrente continua del veicolo non c'è tensione.	Nella maggior parte dei veicoli è necessario che l'interruttore di accen-sione sia inserito perché alla presa di corrente continua possa arrivare tensione.
	Nella presa di corrente alternata non c'è ten-sione.	Provare a collegare l'apparecchio ad un'altra presa.
	La ventola interna o l'elemento raffreddante è guasta/o.	I lavori di riparazione devono essere effettuati solo da un centro autoriz-zato per il Servizio Assistenza Clienti.
In caso di funzionamento con la presa di corrente continua: l'accensione è inserita e il frigorifero non fun-ziona.	La presa di corrente con- tinua è sporca. Quito provoca un contatto elettrico sbagliato.	Se la spina inserita nella presa di corrente continua si scalda molto, significica che è necessario pulirla o che probabilmente non è montata in modo corretto
	Il fusibile della spina di corrente continua è bruciato.	Sostituire il fusibile (fig. 61, categoria 5) della spina di corrente con- tinua con un fusibile dello stesso tipo.
	Il fusibile del veicolo è bruciato.	Sostituire il fusibile del veicolo della presa di corrente continua (solita-mente di 15 A; osservare inoltre il manuale di istruzioni del proprio voicolo).

10 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di ricericlaggio.

Quando il prodotto viene什么意思 fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

11 Specifiche tecniche

	CoolFun SC26 CoolFun SCT26
N. art.: 9600000484 96000000485
Tensione di allacciamento:	12 V=	12/24 V=
Potenza assorbita:	47 W	47 W (12 V=) 55 W (24 V=)
Capacità di raffreddamento:	fino a max 18 °C al di sotto della temperatura ambiente
Capacità lorda:	25 l	26 l
Volume utile:	24 l	25 l
Classe climatica:	N
Temperatura ambiente:	da 16 a 32 °C
Dimensioni (L x H x P) in mm:	396 x 296 x 395	396 x 296 x 395
Peso:	ca. 3,7 kg	ca. 4,0 kg
Certificati di controllo:	CE E4
	CoolFun SC30 CoolFun SC30B CoolFun SC38
N. art.: 9600000486	9600024482	9600000487
Tensionedi allacciamento:	12 V=220 - 240 V~, 50/60 Hz
Potenza assorbita12 V=, modalitàraffreddamento:	47 W
12 V=, modalitàriscaldamento:	39 W
230 V~, modalitàraffreddamento:	max 55 W
230 V~, modalitàriscaldamento:	39 W
Capacità di raffreddamento:	fino a max 18 °C al di sotto della temperatura ambiente
Capacità di riscaldamento:	65 °C
Categoria: scomparto	particolare
Classe di efficienza energetica:	A++
Consumo energetico:	66 kWh/annum
Capacità lorda: 30 l 38 l
Volume utile:	29 l 37 l
Classe climatica:	ST
Temperatura ambiente:	da 16 a 38 °C
Emissioni acustiche:	39 dB
Dimensioni(L x H x P) in mm:	396 x 296 x 445		565 x 391 x 295
Peso:	ca. 4,3 kg		ca. 5,4 kg
Certificati di controllo:	CE E4
