MANUALE UTENTE CoolMatic MDC50 WAECO

Istruzioni per l'uso

NL85Koelkast

Gebruiksaanwijzing

DA100Koleskab

Per ottenere maggiori informazioni sull'ampia gamma di prodotti WAECO è possibile ordinare una copia gratuite e non vincolante del nostro Catalogo all'indirizzo Internet: www.domatic-waeco.com

NL

Prima di effettuare la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e in caso di rivendita dell'apparecchio consegnarlo al cliente successivo.

Indice

1 Indicazioni per l'uso del manuale di istruzioni 69
2 Indicazioni di sicurezza 70
3 Uso conforme alla destinazione 72
4 Dotazione 72
5 Descrizione tecnica 72
6 Installazione e allaccimento del frigorifero 73
7 Impiego 77
8 Pulizia e cura 80
9 Garanzia 81
10 Smaltimento 81
11 Eliminazione dei guasti 82
12 Specifiche tecniche 84

1 Indicazioni per l'uso del manuale di istruzioni

Nel presente manuale di istruzioni sono impiegati i seguenti symboli:

Attenzione!

Indicazione di sicurezza: la mancata osservanza di但这a indicative cui cause danni a persono o appearecchi.

Attenzione!

Indicazione di sicurezza che indica pericoli riconducibili alla corrente o alla tensione elettrica: la mancata osservanza di但这a significazione cui poto causare danni a persone e apparecchi e compromettere il funzionamento dell'apparecchio.

Nota

Informazioni integranti relative all'impiego dell'apparecchio.

Modalità di intervento: quello significato indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.

Questo symbolo descrive il risultato di un intervento.

fig. 2 1, pagina 3: quosti dati si riferiscono ad un elemento in una figura, in quello esempio, alla "posizione 1 nella figura 2 a pagina 3".

Osservare ancche le indicazioni di sicurezza riportate qui di seguito.

2 Indicazioni di sicurezza

Attenzione!

WAECO International non si assume nessuna responsabilità per anni risultanti dai seguenti puniti:

• danni all'apparecchio dovuti a influenze meccaniche o a sovratensioni,
• modifiche all'apparecchioswana esplicita autorizzazione di WAECO International,
  impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni.

2.1 Sicurezza generale

• Far installmenti gli apparetti in luoghi umidi solo da un esperto.
• L'apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi. In caso di riparazioni rivolgersi al Servizio Assistenza Clienti WAECO.
  Non aprire in nessun caso il circuito di raffreddamento.
• Installare l'apparecchio in unizio asciutto e protetto da eventuali spruzzi d'acqua.
• Non collocare l'apparecchio nelle vicinanze di fiamme libero o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornì a gas ecc.).
• Quando sicollege il frigorifero ad una batteria,tenere a mente che la batteria contiene acidi!

• Fare attentzione che le feritoie di aerazione non vengano coperte.

• Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi!
  Gli elettrodomestici non sono giocattoli!

Conservare e impiegare l'apparecchio lontano alla portata dei bambini.

• I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contentitori adeguati.

• Prima della messa in funzione dell'apparecchio controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetto).
  Pericolo di morte!

Per l'impiego su imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interrottore differenziale!

• Se il cavo di allacciamento è danneggiato è necessario sostuirlo per evitare pericoli. Sostituire un cavo di allacciamento solo con un cavo dello stesso tipo e con le stesse specifiche.

2.2 Sicurezza durante il funzionamento dell'apparecchio

• All'interno del frigorifero non deve essere collocato alcun apparecchio elettrico.
• Sbrinare l'apparecchio a tempo debito per risparmiare energia.
• Quando l'apparecchio viene allacciato ad una batteria, assicurarsi che gli alimenti non vengano in contatto con gli acidi della stessa.
  Proteggere l'apparecchio da pioggia ed umidità.
• Staccare l'apparecchio e altre utenze alla batteria prima di caricare la batteria con un caricabatterie rapido.
  Le sovratensioni possono danneggiare il systeme elettronico degli apparecchi.

• Nota: Scollegare l'apparecchio se non viene utilizzato per lunghi periodi.

Pericolo di morte!

Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata.

3 Uso conforme alla destinazione

Il frigorifero è adatto per raffreddare e surgelare alimenti.

L'apparecchio è adattoanche per il funzionamento su imbarcazioni.

Qualora si debbano raffreddare medicinali, controllare se l'apparecchio dispone di una potenza frigorifera in grado di soddisfare i requisiti dei rispetti pharmaci.

4 D o t a z i o n

Quantità Denominazione

1 Frigorifero
1 Set di montaggio per il cambiamento del lato di aperture della porta
1 Istruzioni per l'uso

4.1 Accessori

Qualora si voglia mettere in funzione l'apparecchio con rete di alimentazione in corrente alternata da 230V , utilizzato uno dei seguenti raddrizzatori:

Denominazione N. art.

Raddrizzatore MOBITRONIC EPS-100W

Raddrizzatore MOBITRONIC MPS-35

5 Descrizione tecnica

I frigoriferi COOLMATIC della serie MCD sono adatti per essere impiegati con una tensione continua di 12 V o 24 V e posso nono quindi essere utilizzati ad es.anche in campeggio o su imbarcazioni. Possono essere inoltre allacciati ad una rete da 230 V mediante un raddrizzatore MOBITRONIC EPS-100W e MPS-35.

Il frigorifero più raffreddare e mantenenere freddi i prodotti. Nel freezer è possibile surgelare gli alimenti.

La temperatura desiderata può essere regolata in modo continuo da un termoregolatore.

Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per gli alimenti. Il circuito di raffreddamento non richiede manutenzione ed.

Nel caso di impiego su imbarcazioni il frigorifero cui è sere sottoposto ad uno sbandamento continuo di 30^ .

5.1 Elementi di lavoro eindicazione

N. in fig. 1, Spiegazione pagina 3

1 Termoregolatore
2 LED del codice di erre
3 Pannello di controllo con feritoie di aerazione (solo per MDC-90 e MDC-110)

Per il codice di erreore del relativo LED vedi capitolo "Eliminazione dei guasti" a pagina 82.

Per i modelli MDC-90 e MDC-110 il termoregolatore e il LED del codice di erre se trovano nel pannello di controllo dell'apparecchio. Per i modelli MDC-50 e MDC-65 il termoregolatore e il LED sono integrati nell'apparecchio.

6 Installazione e allacciamento del frigorifero

6.1 Installazione del frigorifero

L'apparecchio è previsto per temperature ambiente comprese fra +16^ e +32^ . In caso di esercizio continuo, l'umidità dell'aria deve essere inferiore al 90%.

Installare il frigorifero in unippo asciutto e protetto. Non collocare l'apparecchio nelle vicinanze di fonti di calore (riscaldamenti, fornia a gas, tubature dell'acqua calda ecc.). Evitare l'esposizione diretta ai raggi solari.

Il frigorifero deve essere posizionato in modo tale che l'aria calda prodotta possa fuoriuscire liberamente. Pertanto occorre garantire una ventilazione sufficiente (fig. 2, pagina 4).

N. in fig. 2, Spiegazione pagina 4

1 Aria calda di scarico

2 Aria fredda di alimentazione

3 Condensatore

4 Con elemento decorativo, 50 mm più in alto!

6.2 Sistema di chiusura

Il frigorifero è provvisto di un meccanismo di bloccaggio, utilizzabileanche come sicura per il trasporto. Sono possibili le seguenti regolazioni:

• Posizione 1 (sicura per il trasporto): (fig. 3 1, pagina 4) la porta è chiusa e bloccata. Per aprire la porta, girare il fermo nella posizione 2.
• Posizione 2 (sbloccaggio della sicura per il trasporto): (fig. 3 2, pagina 4) la porta può essere aperta.
• Posizione 3 (posizione "VENT"): (fig. 3, pagina 4) la porta è leggermente aperta, ma fissata. Utilizzato但这a posizione ad es. quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.

6.3 Cambiamento del lato di aperture della porta

È possibileambiare il lato di apertura della porta in modo tale che invece di aprirsi verso sinistra si apra verso destra.

Per cancellare il lato di apertura della porta, procedere come segue (fig. 4, pagina 5):

Rimuovere l'arresto superiore della porta (fig. 4 1, pagina 5).

Sollevare con cautela la porta ed estrarla.
Allentare i perni filettati (fig. 4 2, pagina 5).
Estrarre i ganci di chiusura (fig. 4 3, pagina 5) alla barra.
Rimuovere la piastra di chiusura (fig. 4, 4, pagina 5) e montarla sul lato opposto.
Estrarre la barra, tirandola verso il basso, e applicarla sul lato opposto.
Fissare di nuovo i ganci di chiusura (fig. 4 3, pagina 5) sulla barra.
Smontare i supporti di chiusura (fig. 4 5, pagina 5) in alto e in basso a sinistra.

Smontare gli arresti della porta (fig. 4 1, pagina 5) in alto e in basso a destra.
Fissare gli arresti della porta (fig. 4 1, pagina 5) in alto e in basso sul lato sinistro.
Fissare i supporti di chiusura (fig. 4 5, pagina 5) in alto e in basso sul lato destro.

6.4 Sostituzione della piastrina decorativa

La piastrina decorativa del frigorifero più essere sostituita, ad es. per modificare l'aspetto esterno dell'apparecchio.

Per sostituire la piastrina decorativa, procedere come segue:

Allentare le viti 1 e 3 (fig. 5 1 e 3, pagina 5).
Smontare i componenti 2 e 4 (fig. 5 2 e 4, pagina 5).
Estrarre la piastrina decorativa dall'intelaiatura della porta, tirandola verso il basso.

Attenzione: rischio di lesioni!

Inserire la nuova piastrina decorativa nell'intelaiatura della porta.
Rimontare i componenti 2 e 4 (fig. 5 2 e 4, pagina 5) sull'apparecchio.
Serrare di nuovo le viti 1 e 3 (fig. 5 1 e 3, pagina 5).

6.5 Allacciamo del frigorifero

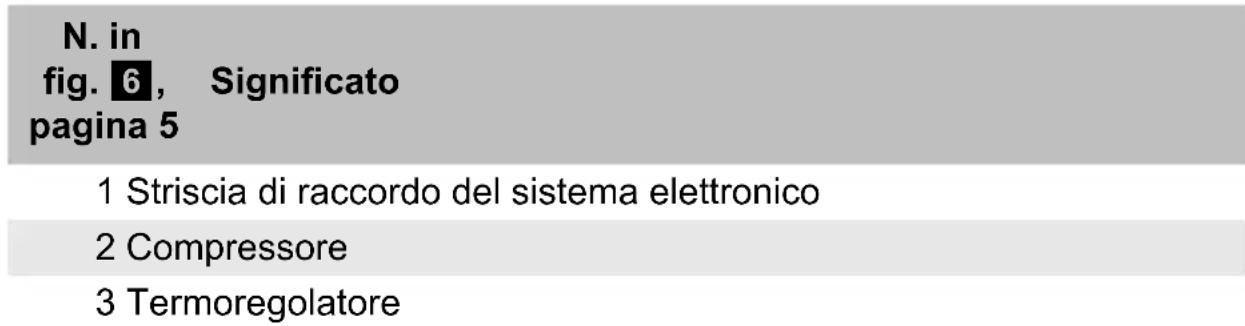

Per il collegamento elettrico del frigorifero, fare riferimento anche allo schema di allacciamento (fig. 6, pagina 5).

Colori dei fili:

bl blu br marrone

Allaccimento ad una batteria

Il frigorifero più essere azionato con tensione continua da 12V o 24V .

Per evitare perdite di tensione e di potenza, il cavo dovrebbe essere il più corto possibile e non essere interrotto.

Evitare perciò interruptori, spine e scatole di derivazione supplementari.

Stabilire la sezione necessaria del cavo in funzione della sua lunghezza come da fig. 7, pagina 5.

Legenda per fig. 7, pagina 5

Assi coordinati Significato Unità
I lunghezza del cavo m
Øsezione del cavo mm2

Attenzione!

Rispettare la giusta polarità.

• Prima della messa in funzione dell'apparecchio controllinge se la tensione di esercizio e quella della batteria corrispondono (vedi targhetto).

Chiusura del frigorifero

• il più direttamente possibile al polo della batteria oppure
• ad uno slot con una protezione minima di 15 A (con 12 V) o 7,5 A (con 24 V).

Attenzione!

Staccare l'apparecchio e altre utenze alla batteria prima di caricare la batteria con un caricabatterie rapido.

Sovratensioni possono danneggiare il systema elettronico degli appearecchi.

Una protezione elettronica contro l'inversione di polarità protege il frigorifero contro l'inversione di polarità durante il collegamento della batteria e da un eventuale cortocircuito. Per proteggere la batteria il frigorifero si spegne automaticamente se la tension non è più sufficiente (vedi la tabella seguente).

	12 V 24 V
Tensione di interruzione	10,4 V 22,8 V
Tensione di ripristino	11,7 V 24,2 V

Allacciamo ad una rete da 230 V

Pericolo di morte!

Non usare spine e interrupttori se avete mani o piedi bagnati.

Se il frigorifero si trovava a bordo di un'imbarcazione ed è azionato mediante un collegamento alla terra con una rete da 230 V è necessario in agli caso inseire un interrottore differenziale di protezione fra la rete da 230 V e il frigorifero.

Fatevi consigliare da un esperto.

Per far funzionare il frigorifero con una rete da 230V , impiegare un raddrizzatore MOBITRONIC EPS-100 W oppure MPS-35.

7 I m p i e g o

Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'internalo e l'esterno con un panno umido (vedianche capitolo "Pulizia e cura" a pagina 80).

7.1 Suggerimenti per risparmiare energia

Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
- Prima di immagazzinare cibi caldi, lasciarli prima raffreddare.
Non après il frigorifero più spesso del necessario.
Non lasciare la porta aperta più del necessario.
- Sbrinare il vostro frigorifero appena si è formato uno strato di ghiaccio.
- Evitare un abbassamentoecessivo della temperatura interna se non necessario.
- Ad intervalli regolari eliminare dal condensatore polvere ed eventuali impurità.

7.2 Impiego del frigorifero

Il frigorifero permette di conservare la freschezza degli alimenti. Nel freezer è possibile inoltre conservare generi alimentari surgelati e congelare alimenti freschi.

Attenzione!

Prestare attenzione a non raffreddareecessivamente bevande o vivande liquide conservate in contentori di vetro in quanto esse si dilatano se congete,provocando la rottura dei contentori di vetro.

Accendere il frigorifero ruotando il regolatore (fig. 1 A, pagina 3) verso destra.

Il compressore si avvia circa 60 sec. dopo che il frigorifero è stato acceso.

Attenzione!

Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.

Regolazione della temperatura

Mediante il regolatore è possibile modificare la temperatura in modo continuo. Il termostato integrato regola la temperatura nel modo seguente:

• min. (arresto sinistro) = temperatura regolata al massimo
• max. (arresto destro) = temperatura regolata al minimo

La potenza frigorifera può essere influenzata

• dalla temperatura ambiente,
• alla quantità di alimenti da conservare,
• alla frequenza delle aperture della porta.

Conservazione degli alimenti

Gli alimenti possono essere conservati nel freezer. Il periodo di conservazione degli alimenti è di solito riportato sulla confezione.

Attenzione!

Non conservare alimenti caldi nel freezer.

Non mettere nel freezer contentitori di vetro che contengono liquidi.

Conservare in contentitori spessi alimenti che assorbono lavoramente odori e sapori quali liquidi e prodotti che contengono una percentuale di alcol piuttosto alta.

Il freezer si suddivide in diverse zone che presentano temperature diverse:

• Le zone più fredde si trovano direttamente sopra il pavimento e in prossimità della parete posteriore.
• Attenersi alle indicazioni di temperatura e di scadenza riportate sulle confezioni degli alimenti.

  Per la conservazione degli alimenti osservare le seguentiindicazioni:

• Non ricongelare mai prodotti che si stanno scongelando o sono più stati scongelati, ma consumarli il più velocemente possibile.
• Avvolgere gli alimenti in un pellicola di alluminio o di polietilene e chiuderli in contentitori adatti provvisti di coperchio in modo da conservarne meglio gli aromi, la consistenza e la freschezza.

Bloccaggio della porta del frigorifero

É possibile bloccare la porta del frigorifero per impedirne ad es. un'apertura occidentale.

Portare il meccanismo di bloccaggio sul lato superiore della porta in posizione 1 (fig. 3 1, pagina 4).

Sbrinamento del frigorifero

L'umidità dell'aria può condensarsi sul vaporizzatore o all'interno del frigorifero formando brina la quale diminuisce la potenza frigorifera. Sbrinare perché l'apparecchio a tempo debito.

Attenzione!

Non impiegare mai utensili duri o accuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.

Per sbrinare il frigorifero, procedere come segue:

Togliere i prodotti dal frigorifero.
Immagazzinarli eventually in un altro frigorifero affinché si mantengano freddi.
Ruotare il regolatore e portarlo su "0".
Lasciare la porta aperta.
Asciugare la condensa o - se presente - svuotare la bacinella di raccolta. Se l'apparecchio dispone di uno scarico per la condensa, utilizzarlo per il deflusso della condensa.

Come spegnere il frigorifero e lasciarlo spento per un periodo prolongato.

Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo, procedere come segue:

Ruotare il regolatore e portarlo su "0".

Staccare il cavo di allacciamento della batteria oppure estrre la spina della linea a corrente continua dal raddrizzatore.
▶ Pulire il frigorifero (a riguardo vedi capitolo “Pulizia e cura” a pagina 80).
Lasciare il coperchio e lo sportello del frigorifero leggermente aperti per evitare la formazione di odori cattivi.
Posizione il fermo su "VENT". In quello modo si impedisce la formazione di odori.

8 Pulizia e cura

Attenzione!

Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.

Attenzione!

Non impiegare mai spazzole, raschietti oppure utensili duri o accuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.

Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili trasce di sporco.
Assicurarsi che non goccioli acqua nelle guarnizioni. Questo cui danneggiare ilsysteme elettronico.
Dopo aver pulito il frigorifero asciugarlo con un panno.

9 Garanzia

Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difettioso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la segunte documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

10 Smaltimento

Attenzione!

Fare attenzione durante lo smaltimento che l'apparecchio non venga surriscaldato poiché il materiale espanso isolante è stato espanso con gas infiammabile.

Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di riciclaggio.

Quando il prodotto viene什么意思 fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

11 Eliminazione dei guasti

LED del codice di erre

Il LED del codice di erreore indica,attraverso il numero degli impulsi luminosi, i diversi stati di erreore. Un impulso luminoso dura 1/4 di secondo. Il codice di erreore viene ripetuto agli 4 secondi.

Numero di impulsi luminosi	Tipologia di erre Possibile causa
1 Spegnimento della protezione batteria		La tensione della batteria si trova al di fuori del Campo di regolazione
2 Spegnimento sovraccorrente ventilata		La ventola sovraccarica l'unità elettronica con una media di più di 0,5 A oppure di una punta di 1 A
3 Guasto nell'avvio del motore		Il rotore è in panne o la pressione differenziale nelsystema di raffreddamento è troppo alta (>5 bar)
4Numero di giri insufficienti Con un sistema di raffreddamento sovraccarico non è possibile Maintainere il numero di giri minimo del motore di 1.900 giri/min.
5 Spegnimento termico dell'unità elettronica		Con ilsystema di raffreddamento enormamente sovraccarico o con una temperatura ambiente eccessiva l'unità elettronica si surriscalda.

II compressore non gira

Disturbo Possibile causa	Rimedio
UMO=0 V Interruzione nela	lla linea di allacciamento batteria -systeme elettronico	Eseguire il collegamento
	Interruttore principale difettoso (se disponibile)	Sostituire l'interruttore principale
	Protezione supplementare della linea saltata (se disponibile)	Sostituire la protezione della linea
UMO≤UON	Tensione batteria insufficiente Caricare	la batteria
Tentativo di avviamento con UMO≤U OFF	Collegamento cavi allentato Cattivo contagio (corrosione)	Eseguire il collegamento
	Capacità batteria insufficiente Sostituire	la batteria
	Sezione cavo insufficiente Sostituire il cavo (fig. 7, paglia 5)
Tentativo di avviamento con UMO≥U ON	Temperatura ambienteccessiva	-
	Aerazione e disaerazione insufficienti	Spostare il frigorifero
	Condensatore sporco	Pulire il condensatore
	Ventola difettosa (se disponibile)	Sostituire la ventola

U_MO Tensione fra morsetto positivo e morsetto negativo del sistema elettronico

U_ON Tensione di accensione del systema elettronico

U_OFF Tensione di interruzione delsystema elettronico

Temperatura interna troppo fredda con regolatore sul livello "1"
La potenza frigorifera si riduce, la temperatura interna aumento

Disturbo Possibile causa	Rimedio
Il compressore gira ininterrottamente	Il sensore del termostato non è in contatto con l'evaporatore	Fissare il sensore
	Termostato difettioso Sostituire il termosto tato
	Cortocircuito nella linea del termostato
Il compressore gira da molto tempo	Nel freezer è stata congelata una quantità eccessiva	-

Rumori insoliti

Disturbo Possibile causa	Rimedio
Il compressore gira da molto tempo/ininterrottamente	L'evaporatore è ghiacciato Sbrinare l'evaporatore
	Temperatura ambiente eccessiva –
	Aerazione e disaerazione insufficienti Spostare il frigorifero
	Condensatore sporco Pulire il condensatore
	Ventola difettosa (se disponibile) Sostituiere la ventola
Il compressore gira di rado	Capacità batteria esaurita Caricare la batteria

Disturbo Possibile causa	Rimedio
Forte ronzio L'elemento costruttivo del ciclo frigorigeno non più oscillare liberamente (dipende alla parete)		Piegare con cautela l'elemento costruttivo
		Eliminare i corpi estranei
Rumore della ventola (se disponibile) –

12 Specifiche tecniche

Tutti i frigoriferi della serie MDC presentano le seguenti caratteristiche:

Tensione di allacciamento 12 V CC o 24 V CC
- Campo di temperatura di raffreddamento vano frigorifero:

da +10°C a +2°C

• Campo di temperatura di raffreddamento freezer: da 0^ a -18^
• Umidità dell'aria: massimo 90%
• Sbandamento continuo: massimo 30^

• Certificati di controllo:

conforme ai sensi della direttiva ErP/EuP

	MDC-50 MDC-65
Capienza: 43 | 64 | del freezer: 4 | 10 |
Potenza media assorbita: 45 W
Dimensioni (LxAxP) in mm: 425x620x	445 485x673x475
Peso: 15 kg 20 kg
	MDC-90 MDC-110
Capienza: 90 | del freezer:	110 | 10 | 13 |
Potenza media assorbita: 45 W
Dimensioni (LxAxP) in mm: 485x830x	475	525x805,5x547
Peso: 28 kg	30,5 kg

Con riserva di versioni successive e di modifiche conformi al progresso della tecnia, nonché di variazioni nella segna.

Il circuito del refrigerante contiene R134a.
