MANUALE UTENTE UG 5010 MIELE

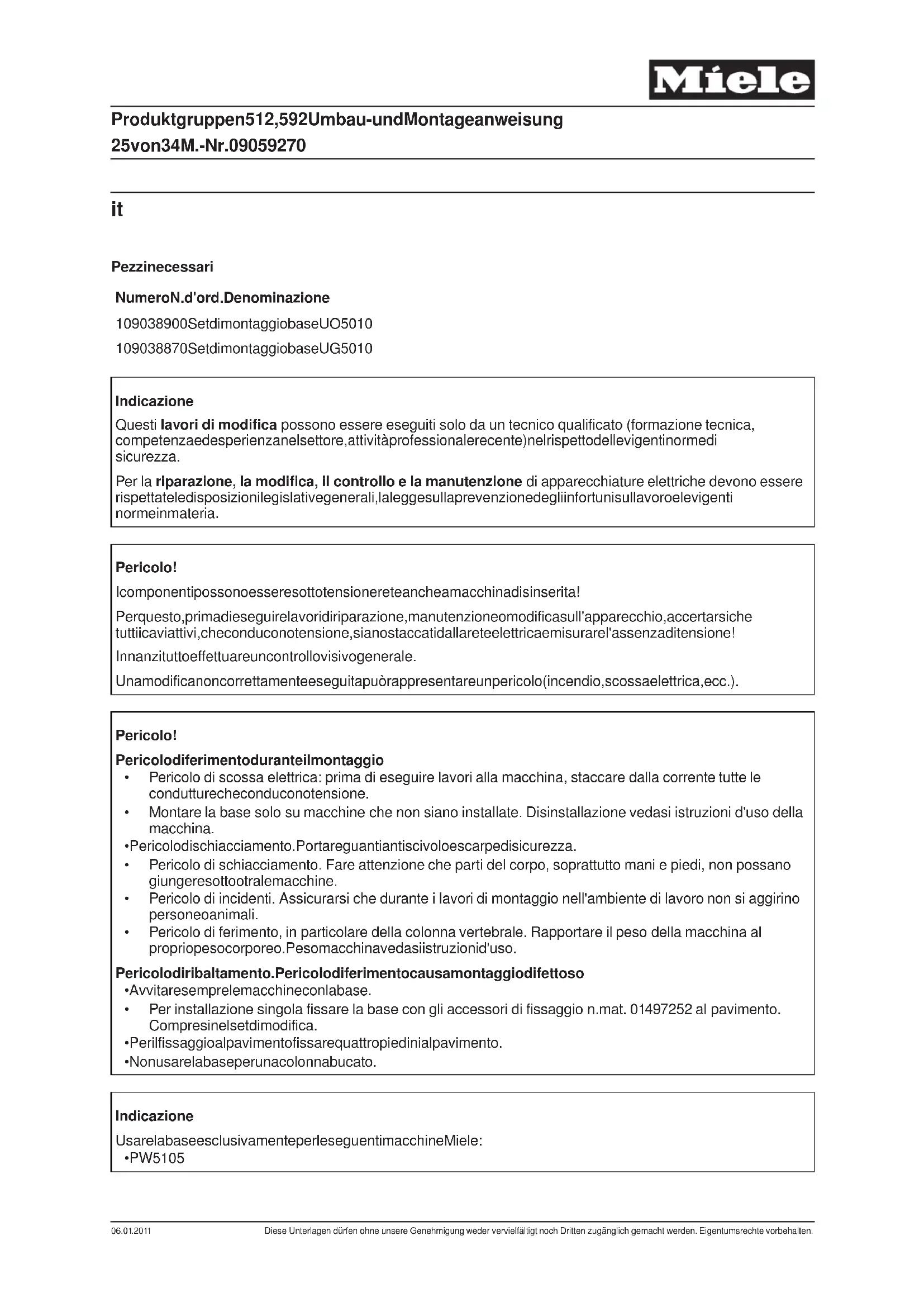

Numero N.d'ord.Denominazione

109038900SetdimontaggiobaseUO5010

109038870SetdimontaggiobaseUG5010

Indicazione

Questi lavori di modifica possono essere eseguiti solo da un tecnico qualificato (formazione tecnica, competenzaedesperienzanelsettore, attivitàprofessionalerecente)nelrispettodellevigentinormedi sicurezza.

Per la riparazione, la modifica, il controllo e la manutenzione di apparecchiature elettriche devono essere rispettateledisposizionilegislativegenerali, laleggesullaprevenzionedegliinfortunisullavoroelevigenti normeinmateria.

Pericolo!

Icomponentipossonoesseresottotensionereteancheamacchinadisinserita!

Perquesto, primadieseguirelavoridiriparazione, manutenzioneomodificasull'apparecchio, accertarsiche tuttiicaviattivi, checonduconotensione, sianostaccatidallareteelettricaemisurarel'assenzaditensione!

Innanzituttoeffettuareuncontrollovisivogenerale.

Unamodificanoncorrettamenteeseguitapuòrappresentareunpericolo(incendio,scossaelettrica,ecc.).

Pericolo!

Pericolodiferimentoduranteilmontaggio

• Pericolo di scossa elettrica: prima di eseguire lavori alla macchina, staccare dalla corrente tutte le condutturecheconduconotensione.
• Montare la base solo su macchine che non siano installate. Disinstallazione vedasi istruzioni d'uso della macchina.
• Pericolodischiacciamento. Portareguantiantiscivoloescarpedisicurezza.

- Pericolo di schiacciamento. Fare attenzione che parti del corpo, soprattutto mani e piedi, non possano giungeresottootralemacchine.

- Pericolo di incidenti. Assicurarsi che durante i lavori di montaggio nell'ambiente di lavoro non si aggirino personeoanimali.

- Pericolo di ferimento, in particolare della colonna vertebrale. Rapportare il peso della macchina al propriopesocorporeo.Pesomacchinavedasiistruzionid'uso.

Pericolodiribaltamento. Pericolodiferimentocausamontaggiodifettoso

• Avvitaresemprelemacchineconlabase.
• Per installazione singola fissare la base con gli accessori di fissaggio n.mat. 01497252 al pavimento. Compresinelsetdimodifica.
• Perilfissaggioalpavimentofissarequattropiedinialpavimento.
  •Nonusarelabaseperunacolonnabucato.

Indicazione

UsarelabaseesclusivamenteperleseguentimacchineMiele:

•PW5105

Indicazione

Attrezzineccessari:

•livellaabollad'ariaperlaregistrazioneinbollaeorizzontaledellabase
•chiaveaperta10mmperdadoM6
•cacciaviteTorx20

Indicazione

IlsetdimontaggiobaseUO5010n.mat.09038900oUG5010n.mat.09038870consistonodi:

- 1baseUO5010persetdimontaggiobaseUO5010n.mat.09038900

• 1 base UG 5010, 1 x parete anteriore, 2 x parete laterale, 12 x viti lenticolari M4 x 12,4 per set di montaggiobaseUG5010n.mat.09038870
• 1 accessorio fissaggio al pavimento con spatola: 4 x griffe d'ancoraggio / 8 x rondelle zincate B6,4 / 4xvitiesagonaliM6x20/4xdadoesagonaleM6/4xtasselliS12/4xrondella8,4/4xvitedalegno esagonale8x65/20xlamierespessore/8xrondelle38mm∅
• 1 accessorio documentazione scritta allegata con questa istruzioni di montaggio e scheda di collaudo. Portailnomedi“IstruzionedimontaggiobaseUO5010/UG5010”.

Elencodellefigure:

—fig.1,vedutaaltezzabase
—fig.2,misuredistanzaforifissaggioalpavimento
—fig.3,misureforaturafissaggioalpavimento
—fig.4, montaggiofissaggioalpavimento
—fig.5,baseUO5010
—fig.6, montaggiogriffaancoraggio
—fig.7,baseUG5010

SiglaSpiegazione
UMbaseMiele,zoccolo
A-Alivellodataglio
Bfissaggioalpavimento
Craffigurazionedettaglio

tabella1:Legendasigle

—Chiudereall'occorrenzal'allacciamentodelgas.
- Staccare la macchina dalla corrente e se necessario dal gas e assicurarla contro il reinserimento.
-Tracciarele,misuredeiforisecondoildisegno,vedasifig.2.

Indicazione

Distanzalateraleversoilmurodellamacchinaminimo10mm.

-Praticare4forida12mm∅aprofonditàdica.65mmnelpavimento,vedasifig.3.
-Inserire4tasselliS12neifori,vedasifig.4,Pos.1.
- Registrare la base con spessori (fig. 4, Pos. 2) e livella a bolla d'aria in bolla e in orizzontale.
- Avvitare la base con 4 viti esagonali da legno 8 x 65 (fig. 4, Pos. 3), rondelle 8,4 (fig. 4, Pos. 4) e rondelle 38mm∅(fig.4,Pos.5)alpavimento.
–Sistemarelamacchinasullabase.

Pericolo!

Pericolodiferimento, in particolare dellacolonnavertebrale. Rapportare il pesodellamacchinaal proprio pesocorporeo. Pesomacchinavedasiistruzionid'uso.

Pericolodischiacciamento. Fareattenzionechepartidelcorpo, soprattuttomaniepiedi, nonpossano giungeresottootralemacchine.

• Inserire 4 viti esagonali M6 (fig. 6, Pos. 2) con rondelle zincate B6,4 (fig. 6, Pos. 3) dall'alto nei fori presenti.
• Avvitare 4 griffe d'ancoraggio dal basso con rondelle 38 mm ∅ fig. 6, Pos. 4), rondelle zincate B6,4 fig.6,Pos.3)edadiesagonaliM6fig.6,Pos.5)dalbasso.

Pericolo!

Pericolodiribaltamentoediprecipitamento!Ilfissaggiodellabasealpavimentoequellodellamacchinaalla basesonoassolutamentenecessari!

Indicazione

Allacciamento acque di scarico nel pavimento o nel muro vedasi "Piano d'installazione PW 5105"

Indicazione

Materialedifissaggiopermassettogalleggiantedapredisporredalcommittente.

BaseUG5010

-Avvitare2paretilateraliconvitilenticolariM4x12,4(Torx20),vedasifig.7.
-AvvitarepareteanterioreconvitilenticolariM4x12,4(Torx20),vedasifig.7.
—Eseguireuncontrollodisicurezza.
—Collegarelamacchinaconlareteelettrica.
- Eseguire un test di funzionamento con un programma di servizio o un programma di lavaggio. Verificare la tenutafinoall'allacciamentoscariconelpavimentoonelmuro.
