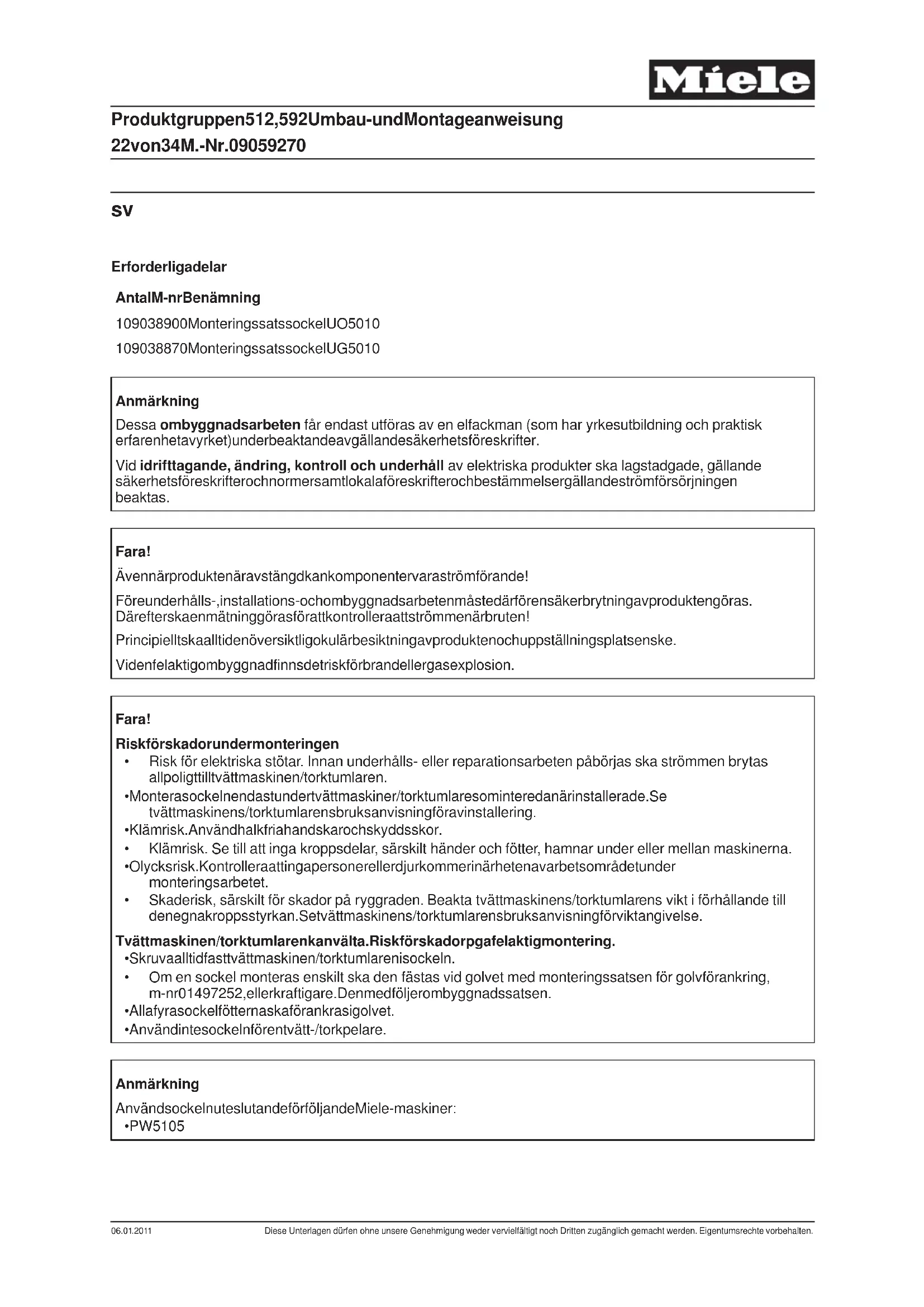

Antal M-nr Benämning 1 09038900 Monteringssats sockel UO 5010 1 09038870 Monteringssats sockel UG 5010 Anmärkning Dessa ombyggnadsarbeten får endast utföras av en elfackman (som har yrkesutbildning och praktisk erfarenhet av yrket) under beaktande av gällande säkerhetsföreskrifter. Vid idrifttagande, ändring, kontroll och underhåll av elektriska produkter ska lagstadgade, gällande säkerhetsföreskrifter och normer samt lokala föreskrifter och bestämmelser gällande strömförsörjningen beaktas. Fara! Även när produkten är avstängd kan komponenter vara strömförande! Före underhålls-, installations- och ombyggnadsarbeten måste därför en säker brytning av produkten göras. Därefter ska en mätning göras för att kontrollera att strömmen är bruten! Principiellt ska alltid en översiktlig okulär besiktning av produkten och uppställningsplatsen ske. Vid en felaktig ombyggnad finns det risk för brand eller gasexplosion. Fara! Risk för skador under monteringen

• Risk för elektriska stötar. Innan underhålls- eller reparationsarbeten påbörjas ska strömmen brytas allpoligt till tvättmaskinen/torktumlaren.

• Montera sockeln endast under tvättmaskiner/torktumlare som inte redan är installerade. Se tvättmaskinens/torktumlarens bruksanvisning för avinstallering.

• Klämrisk. Använd halkfria handskar och skyddsskor.

• Klämrisk. Se till att inga kroppsdelar, särskilt händer och fötter, hamnar under eller mellan maskinerna.

• Olycksrisk. Kontrollera att inga personer eller djur kommer i närheten av arbetsområdet under monteringsarbetet.

• Skaderisk, särskilt för skador på ryggraden. Beakta tvättmaskinens/torktumlarens vikt i förhållande till den egna kroppsstyrkan. Se tvättmaskinens/torktumlarens bruksanvisning för viktangivelse. Tvättmaskinen/torktumlaren kan välta. Risk för skador p g a felaktig montering.

• Skruva alltid fast tvättmaskinen/torktumlaren i sockeln.

• Om en sockel monteras enskilt ska den fästas vid golvet med monteringssatsen för golvförankring, m-nr 01497252, eller kraftigare. Den medföljer ombyggnadssatsen.

• Alla fyra sockelfötterna ska förankras i golvet.

• Använd inte sockeln för en tvätt-/torkpelare. Anmärkning Använd sockeln uteslutande för följande Miele-maskiner:

• PW 5105 Produktgruppen 512, 592 Umbau- und Montageanweisung 22 von 34 M.-Nr. 09059270 06.01.2011 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Anmärkning Nödvändiga verktyg:

• Vattenpass för att rikta sockeln vågrätt och lodrätt

• Fast nyckel, nyckelvidd 10 mm för mutter M6

• Skruvmejsel Torx T20 Anmärkning Monteringssatsen för sockel UO 5010 m-nr 09038900 resp. monteringssatsen för sockel UG 5010 m-nr 09038870 består av:

• 1 sockel UO 5010 för monteringssatsen för sockel UO 5010 m-nr 09038900

• 1 sockel UG 5010, 1 x frontplåt, 2 x sidoplåtar, 12 x maskinskruvar med kullrig skalle M4 x 12,4 för monteringssatsen för sockel UG 5010 m-nr 09038870

• 1 tillbehör för golvförankring med låda: 4 x spännlaskar / 8 x förzinkade brickor B6,4 / 4 x sexkantskruvar M6 x 20 / 4 x sexkantmuttrar M6 / 4 x pluggar S12 / 4 x brickor 8,4 / 4 x träskruvar med sexkantskalle (fransk träskruv) 8 x 65 / 20 x distansbrickor / 8 x brickor 38 mm Ø

• 1 tillbehör bifogad information med denna monteringsanvisning och kort för idrifttagande. Denna ombyggnads- och monteringsanvisning heter "Monteringsanvisning sockel UO 5010/UG 5010". Lista över bilder: – Bild 1, skiss över sockelhöjden – Bild 2, avståndsmått hål golvförankring – Bild 3, borrmått golvförankring – Bild 4, montera golvförankring – Bild 5, sockel UO 5010 – Bild 6, montera spännlaskar – Bild 7, sockel UG 5010

Förkortning Förklaring UM Miele-sockel A-A Snittnivå B Golvförankring C Detaljerad bild tabell 1: För teckning till förkortningar – Stäng i förekommande fall gasanslutningen. – Skilj tvättmaskinen/torktumlaren från elnätet och i förekommande fall från gasnätet och säkerställ att den inte kan kopplas in oavsiktligt. – Markera borrhålen enligt ritningen, se bild 2.

Anmärkning Tvättmaskinens/torktumlarens avstånd till vägg på sidan ska vara minst 10 mm. Obs! För Sverige gäller: använd expanderbult eller kemankare. Använd inte bifogade franska träskruvar och plastpluggar! Produktgruppen 512, 592 Umbau- und Montageanweisung 23 von 34 M.-Nr. 09059270 06.01.2011 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.– Borra 4 hål med 12 mm Ø, ca 65 mm djupa i golvet, se bild 3. – Skjut in 4 pluggar (S12) i hålen, se bild 4, pos.1. – Rikta sockeln vågrätt och lodrätt med hjälp av distansbrickor (bild 4, pos. 2) och vattenpass. – Skruva fast sockeln i golvet med hjälp av 4 träskruvar med sexkantskalle (fransk träskruv) 8 x 65 (bild 4, pos. 3), brickor 8,4 (bild 4, pos. 4) och brickor 38 mm Ø (bild 4, pos. 5). – Ställ tvättmaskinen/torktumlaren på sockeln.

Fara! Skaderisk, särskilt för skador på ryggraden. Beakta tvättmaskinens/torktumlarens vikt i förhållande till den egna kroppsstyrkan. Se tvättmaskinens/torktumlarens bruksanvisning för viktangivelse. Klämrisk. Se till att inga kroppsdelar, särskilt händer och fötter, hamnar under eller mellan maskinerna. – Skjut 4 spännlaskar (bild 6, pos. 1) över maskinfötterna. Laskarna ska ligga horisontellt. – Sätt in 4 sexkantskruvar M6 (bild 6, pos. 2) med förzinkade brickor B6,4 (bild 6, pos. 3) uppifrån genom de befintliga hålen. – Spänn fast de 4 spännlaskarna nedifrån med brickor 38 mm Ø bild 6, pos. 4), förzinkade brickor B6,4 bild 6, pos. 3) och sexkantmuttrar M6 bild 6, pos. 5).

Fara! Tvättmaskinen/torktumlaren kan välta! Det är absolut nödvändigt att fästa sockeln i golvet och att fästa tvättmaskinen/torktumlaren på sockeln! Anmärkning Avloppsanslutning i golvet eller väggen, se "Installationsplan PW 5105" Anmärkning I förekommande fall ska fästmaterial för flytande golvmassa skaffas fram på uppställningsplatsen. Sockel UG 5010 – Skruva fast de två sidoplåtarna med maskinskruvarna med kullrig skalle M4 x 12,4 (Torx T20), se bild 7. – Skruva fast frontplåten med maskinskruvarna med kullrig skalle M4 x 12,4 (Torx T20), se bild 7. – Genomför en säkerhetskontroll. – Anslut tvättmaskinen/torktumlaren till elnätet. – Genomför ett funktionstest i något av serviceprogrammen eller i ett tvättprogram. Kontrollera avloppsstutsens täthet i tvättmaskinen/torktumlaren ända till avloppsanslutningen i golvet eller väggen.
